2114-1. Перед началом движения
4
Вождение
IS200t_ER(OM53D24R)
■Общая масса прицепа и допустимая нагрузка на сцепное
устройство
Общая масса прицепа
Масса самого прицепа плюс
масса груза в прицепе не должны
превышать максимально
допустимое тяговое усилие .
Превышение указанной массы
опасно . (→ стр . 662)
Если общая масса прицепа
больше массы автомобиля ,
рекомендуется использование
фрикционного стабилизатора
( устройство для контроля
раскачивания прицепа ).
Допустимая нагрузка на сцепное устройство
Распределите груз прицепа таким образом , чтобы нагрузка на сцепное
устройство превышала 25 kg (кг) или 4% допустимой буксируемой нагрузки .
Не превышайте указанную нагрузку на сцепное устройство . (→ стр . 662)
Важные моменты , имеющие отношение к нагрузке
прицепа
1
2

2124-1. Перед началом движения
IS200t_ER(OM53D24R)
■Информационная табличка (наклейка производителя )
Полная масса автомобиля
Общая масса автомобиля с водителем , пассажирами , грузом и сцепным
устройством не должна превышать полную массу автомобиля более чем на
100 kg ( кг). Превышение указанной массы опасно .
Максимально допустимая нагрузка на заднюю ось
Вес , приходящийся на заднюю ось , не должен превышать максимально
допустимую нагрузку на ось более чем на 15%. Превышение указанной
массы опасно .
Данные максимально допустимой нагрузки при буксировке получены в
результате испытаний , проводимых на уровне моря . Обратите внимание ,
что мощность двигателя и максимально допустимая нагрузка при
буксировке будут снижаться по мере увеличения высоты над уровнем
моря .
XТип AXТи п B
ПРЕДОСТЕРЕЖЕНИЕ !
■Если превышена полная масса автомобиля или максимально допустимая
нагрузка на ось
Двигайтесь на скорости , не превышающей указанную предельную скорость для
буксировки в зонах застройки , или не более 100 km/h ( км/ч ), если указанная
предельная скорость превышает это значение .
1
2

2134-1. Перед началом движения
4
Вождение
IS200t_ER(OM53D24R)
Определение положения сцепного устройства /скоб и
шара сцепного устройства
436 mm ( мм)
475 mm ( мм)
476 mm ( мм)
502 mm ( мм) 520 mm (
мм)
560 mm ( мм)
622 mm ( мм)1
2
3
4
5
6
7
308 mm ( мм)
318 mm ( мм)
342 mm ( мм)
394 mm ( мм)
704 mm ( мм)
1138 mm ( мм)
58 mm ( мм) 53 mm (
мм)
42 mm ( мм)
34 mm ( мм)
6 mm ( мм)
11 m m ( мм)
390 mm ( мм)8
9
10
11
12
13
14
15
16
17
18
19
20

2144-1. Перед началом движения
IS200t_ER(OM53D24R)
■ Информация о шинах
● При буксировке увеличьте давление в шинах на 20,0 kPa (0,2 kgf/cm
2 (кгс /см2))
по сравнению с рекомендованным для буксировки значением . (→ стр . 671)
● Увел и ч ьте давление воздуха в шинах прицепа в соответствии с общей массой
прицепа и величиной , рекомендованной производителем для прицепа .
■ Период обкатки
Lexus рекомендует не использовать для буксировки прицепов автомобили ,
оборудованные новой трансмиссией , в течение первых 800 km ( км).
■ Проверка безопасности перед буксировкой
● Проверьте , не превышена ли максимальная предельная нагрузка на сцепное
устройство /скобы . Имейте в виду , что масса прицепа будет добавлена к
нагрузке , воспринимаемой автомобилем . Убедитесь , что не превышена
максимально допустимая нагрузка на ось .
● Убедитесь , что груз прицепа безопасен .
● Если при наличии стандартных зеркал обзор недостаточен , на автомобиль
следует установить дополнительные наружные зеркала заднего вида .
Отрегулируйте выдвижные держатели зеркал с обеих сторон автомобиля таким
образом , чтобы они обеспечивали максимальный обзор дороги сзади .
■ Тех ни чес ко е обслуживание
● Если автомобиль используется для буксировки , необходимо чаще выполнять
его техническое обслуживание из -за транспортировки большего груза по
сравнению с обычными условиями вождения .
● Повторно подтяните все болты , крепящие сцепное устройство и скобы ,
примерно через 1000 km ( км) буксировки .
ВНИМАНИЕ !
■Если усиливающим материалом заднего бампера является алюминий
Убедитесь , что стальная часть сцепного устройства не касается
непосредственно этой области .
Когда сталь и алюминий вступают в контакт , происходит реакция , похожая на
коррозию , что приводит к ослаблению и повреждению этого участка .
Используйте ингибиторы коррозии для тех деталей , которые контактируют со
сталью .

2154-1. Перед началом движения
4
Вождение
IS200t_ER(OM53D24R)
Упр авл яемо ст ь Вашего автомобиля изменяется при буксировке
прицепа . Во избежание аварии , серьезной травмы или смерти , при
буксировке не забывайте о следующем :
■Проверьте электрические контакты осветительных приборов
прицепа
Вскоре после подсоединения прицепа остановите автомобиль и
проверьте работоспособность электрических контактов
осветительных приборов прицепа ; эту проверку следует
осуществить также непосредственно перед началом поездки .
■Практика по вождению автомобиля с прицепом
●К вождению автомобиля с прицепом следует привыкнуть ,
потренировавшись поворачивать , останавливаться и
разворачиваться в месте , где отсутствует интенсивное
движение .
●При развороте с прицепом , держите рулевое колесо за
ближайшую к Вам секцию и вращайте его по часовой стрелке ,
чтобы повернуть прицеп налево или против часовой стрелки ,
чтобы повернуть его направо . Чтобы предотвратить ошибку
управления рулем , каждый раз вращайте его понемногу . Чтобы
уменьшить риск аварии , попросите кого -либо направлять Ваше
движение при выполнении разворота .
■Увеличение дистанции между автомобилями
На скорости 10 km/h ( км/ч ) расстояние до впереди идущего
автомобиля должно быть равно суммарной длине Вашего
автомобиля и прицепа или больше этой величины . Избегайте
внезапного торможения , которое может вызвать занос . В
противном случае автомобиль может выйти из -под контроля . Это
особенно вероятно при движении по влажной или скользкой
поверхности дороги .
Рекомендации

2164-1. Перед началом движения
IS200t_ER(OM53D24R)
■Резкое ускорение /поворот рулевого колеса /движение на
повороте
Выполнение резкого поворота во время буксировки может
привести к тому , что прицеп столкнется с Вашим автомобилем .
При приближении к повороту заранее замедлите скорость и
медленно войдите в поворот , всячески избегая резкого
торможения .
■Важные комментарии о выполнении поворота
Колеса прицепа пройдут ближе к внутренней части кривой
поворота , чем колеса автомобиля . Принимая это во внимание ,
делайте поворот шире , чем обычно .
■Важные комментарии об устойчивости
На управляемость автомобиля повлияет его движение , вызванное
неровностями поверхности дороги и сильным боковым ветром .
Также автомобиль может раскачиваться из -за проходящих мимо
автобусов или большегрузных автомобилей . При движении рядом
с такими транспортными средствами часто проверяйте дорогу
позади автомобиля . Как только сзади появится такой автомобиль ,
немедленно начинайте плавно уменьшать скорость , медленно
нажимая на тормоза . При торможении всегда ведите автомобиль
по прямой .
■Обгон других автомобилей
Принимайте во внимание общую длину Вашего автомобиля и
прицепа и убедитесь , что расстояние между автомобилями
достаточно для того , чтобы выполнить маневр до смены ряда
движения .
■Информация о трансмиссии
Для поддержания эффективности торможения двигателем при
движении вниз по крутому склону , не включайте положение D
коробки передач . Автомобилем следует управлять при
включенной передаче “4” в режиме М . ( → стр . 228)

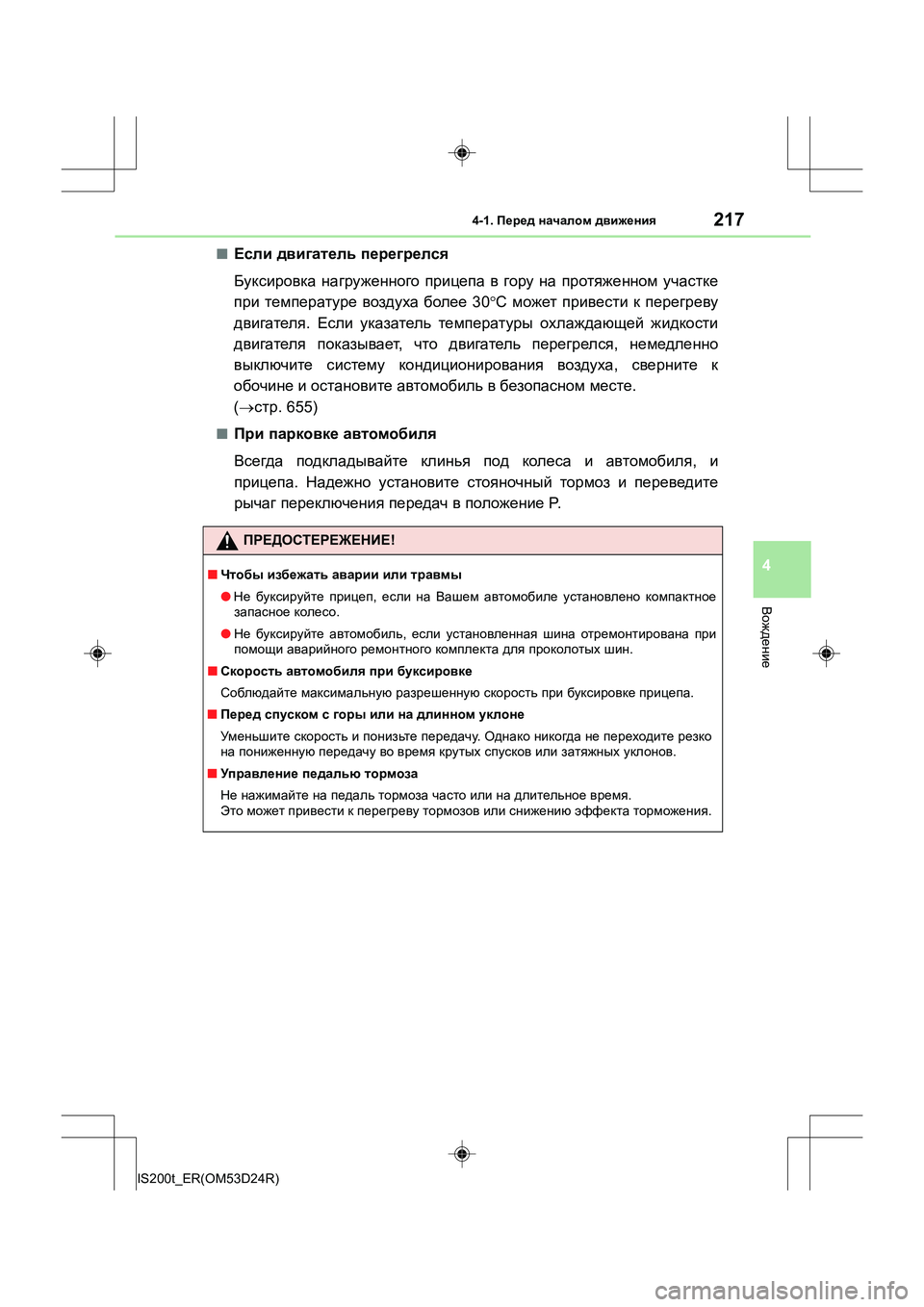

2174-1. Перед началом движения
4
Вождение
IS200t_ER(OM53D24R)
■Если двигатель перегрелся
Буксировка нагруженного прицепа в гору на протяженном участке
при температуре воздуха более 30°C может привести к перегреву
двигателя . Если указатель температуры охлаждающей жидкости
двигателя показывает , что двигатель перегрелся , немедленно
выключите систему кондиционирования воздуха , сверните к
обочине и остановите автомобиль в безопасном месте .
( → стр . 655)
■При парковке автомобиля
Всегда подкладывайте клинья под колеса и автомобиля , и
прицепа . Надежно установите стояночный тормоз и переведите
рычаг переключения передач в положение P.
ПРЕДОСТЕРЕЖЕНИЕ !
■Чтобы избежать аварии или травмы
● Не буксируйте прицеп , если на Вашем автомобиле установлено компактное
запасное колесо .
● Не буксируйте автомобиль , если установленная шина отремонтирована при
помощи аварийного ремонтного комплекта для проколотых шин .
■ Скорость автомобиля при буксировке
Соблюдайте максимальную разрешенную скорость при буксировке прицепа .
■ Перед спуском с горы или на длинном уклоне
Ум ен ьш и те скорость и понизьте передачу . Однако никогда не переходите резко
на пониженную передачу во время крутых спусков или затяжных уклонов .
■ Управление педалью тормоза
Не нажимайте на педаль тормоза часто или на длительное время .
Это может привести к перегреву тормозов или снижению эффекта торможения .

2184-1. Перед началом движения
IS200t_ER(OM53D24R)
ВНИМАНИЕ !
■Для автомобилей с аварийным ремонтным комплектом (если имеется )
Не буксируйте ничего , если установлена шина , которая была отремонтирована
при помощи аварийного ремонтного комплекта для проколотых шин . Нагрузка
на шину может привести к неожиданному повреждению шины .

219
4
Вождение
IS200t_ER(OM53D24R)
4-2. Техника вождения
Проверьте , чтобы был задействован стояночный тормоз .
Проверьте , чтобы рычаг переключения передач был установлен в
положение P.
Сильно выжмите педаль тормоза .
и сообщение будут отображаться на многофункциональном
информационном дисплее .
Если не появляется этот символ , двигатель невозможно запустить .
Нажмите замок запуска
двигателя .
Двигатель нужно проворачивать
пока он не запустится или в течение
30 секунд , в зависимости от того , что
произойдет раньше .
Не отпускайте педаль тормоза до
полного запуска двигателя .
Двигатель можно запустить из
любого режима замка запуска
двигателя .
Остановите автомобиль .
Переведите рычаг переключения передач в положение P.
Задействуйте стояночный тормоз . (→ стр . 234)
Нажмите замок запуска двигателя .
Отпустите педаль тормоза и проверьте , что изображение на
приборах не горит .
Замок запуска двигателя (зажигание )
Если электронный ключ находится при Вас , выполнение
следующих операций запустит двигатель или изменит режимы
замка запуска двигателя .
Запуск двигателя
1
2
3
4
Выключение двигателя
1
2
3
4
5

2204-2. Техника вождения
IS200t_ER(OM53D24R)
Режимы можно изменять нажатием замка запуска двигателя при
отпущенной педали тормоза . (Режим изменяется при каждом
нажатии переключателя .)
Выкл .*
Можно пользоваться лампами
аварийной сигнализации .
Многофункциональный
информационный дисплей не
появится .
Режим ACCESSORY
Можно пользоваться некоторыми
электрическими устройствами ,
например , аудиосистемой .
“ Вспомогательный ” будет
отображаться на приборах .
Режим IGNITION ON
Можно пользоваться всеми
электрическими устройствами
автомобиля .
“ Зажигание вкл .” будет отображаться на приборах .
*: Если рычаг переключения передач находится не в положении P при
выключении двигателя , замок запуска двигателя будет переведен в режим
ACCESSORY, и не будет выключен .
Изменение режимов замка запуска двигателя
1
2
3
