Lexus IS200t 2017 Užívateľská príručka (in Slovak)

5317-3. Údržba svojpomocou
7
Údržba a starostlivosť
IS200t_EE(OM53D77SK)

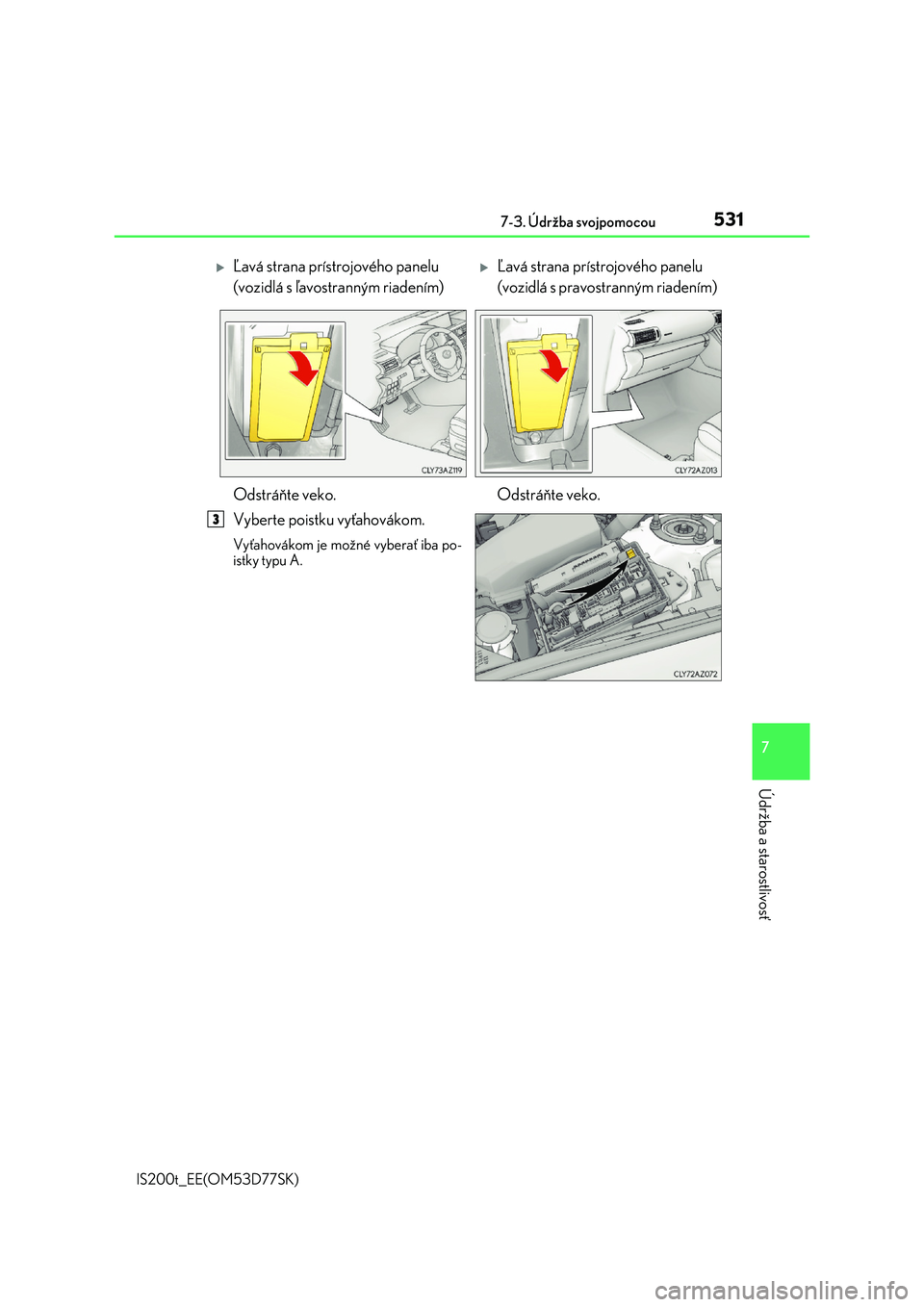

Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba po-
istky typu A.
Ľavá strana prístrojového panelu
(vozidlá s ľavostranným riadením)
Ľavá strana prístrojového panelu
(vozidlá s pravostranným riadením)
Odstráňte veko. Odstráňte veko.
3

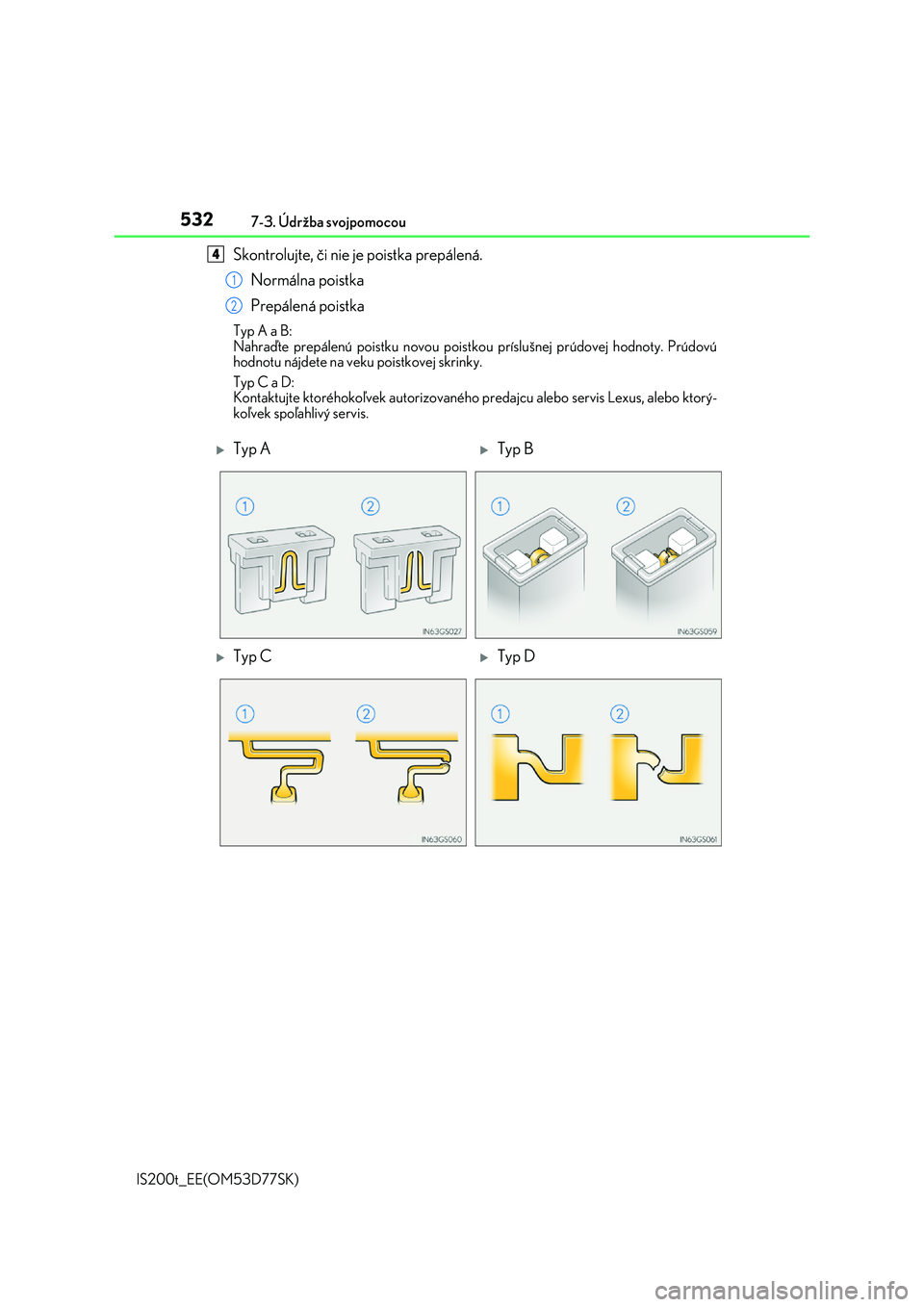

5327-3. Údržba svojpomocou
IS200t_EE(OM53D77SK)
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Typ A a B:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty. Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Typ C a D:
Kontaktujte ktoréhokoľvek autorizovaného pr edajcu alebo servis Lexus, alebo ktorý- koľvek spoľahlivý servis.
Typ ATyp B
Typ CTyp D
4
1
2

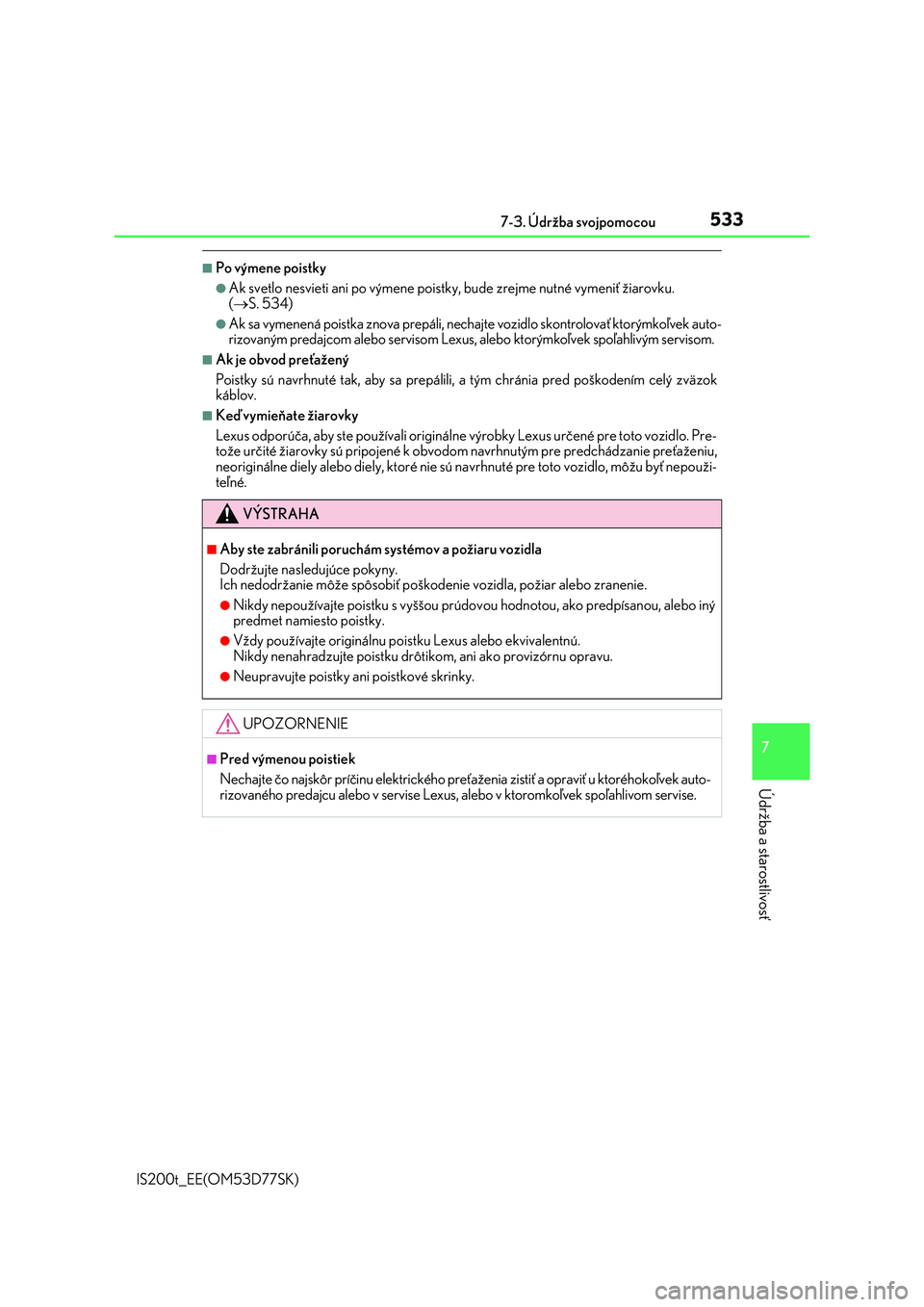

5337-3. Údržba svojpomocou
7
Údržba a starostlivosť
IS200t_EE(OM53D77SK)
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žiarovku.
(S. 534)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať ktorýmkoľvek auto-
rizovaným predajcom alebo servisom Lexus, alebo ktorýmkoľvek spoľahlivým servisom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením celý zväzok
káblov.
■Keď vymieňate žiarovky
Lexus odporúča, aby ste používali originálne výrobky Lexus určené pre toto vozidlo. Pre-
tože určité žiarovky sú pripojené k obvodom navrhnutým pre predchádzanie preťaženiu,
neoriginálne diely alebo diely, ktoré nie sú navrhnuté pre toto vozidlo, môžu byť nepouži-
teľné.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísanou, alebo iný
predmet namiesto poistky.
●Vždy používajte originálnu poistku Lexus alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoréhokoľvek auto-
rizovaného predajcu alebo v servise Lexus, alebo v ktoromkoľvek spoľahlivom servise.

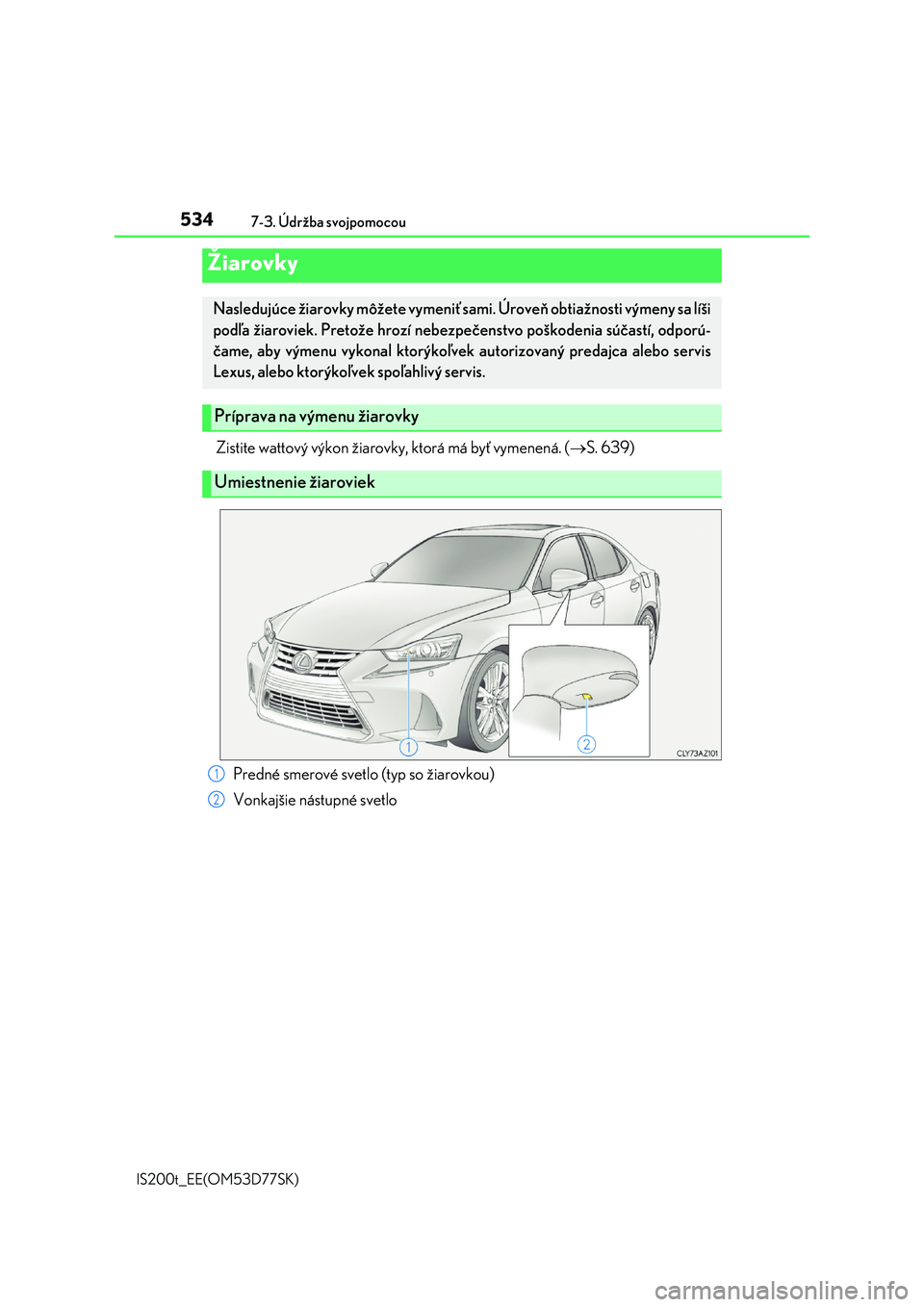

5347-3. Údržba svojpomocou
IS200t_EE(OM53D77SK)
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 639)
Žiarovky
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti výmeny sa líši
podľa žiaroviek. Pretože hrozí nebezpeč enstvo poškodenia súčastí, odporú-
čame, aby výmenu vykonal ktorýkoľvek autorizovaný predajca alebo servis
Lexus, alebo ktorýkoľvek spoľahlivý servis.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné smerové svetlo (typ so žiarovkou)
Vonkajšie nástupné svetlo
1
2

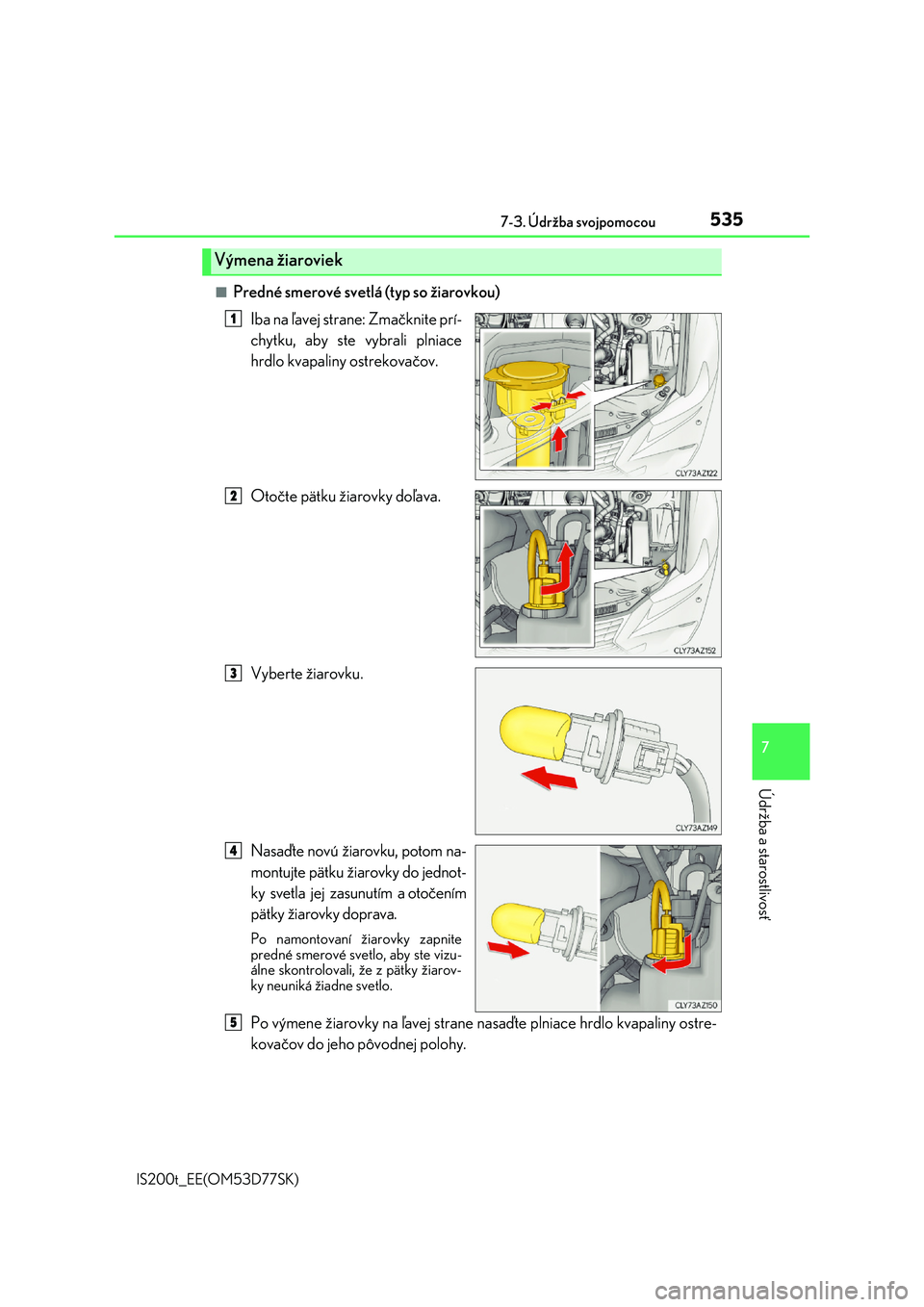

5357-3. Údržba svojpomocou
7
Údržba a starostlivosť
IS200t_EE(OM53D77SK)
■Predné smerové svetlá (typ so žiarovkou)
Iba na ľavej strane: Zmačknite prí-
chytku, aby ste vybrali plniace
hrdlo kvapaliny ostrekovačov.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Nasaďte novú žiarovku, potom na-
montujte pätku žiarovky do jednot-
ky svetla jej zasunutím a otočením
pätky žiarovky doprava.
Po namontovaní žiarovky zapnite predné smerové svetlo, aby ste vizu-
álne skontrolovali, že z pätky žiarov-
ky neuniká žiadne svetlo.
Po výmene žiarovky na ľavej strane nasaďte plniace hrdlo kvapaliny ostre-
kovačov do jeho pôvodnej polohy.
Výmena žiaroviek
1
2
3
4
5

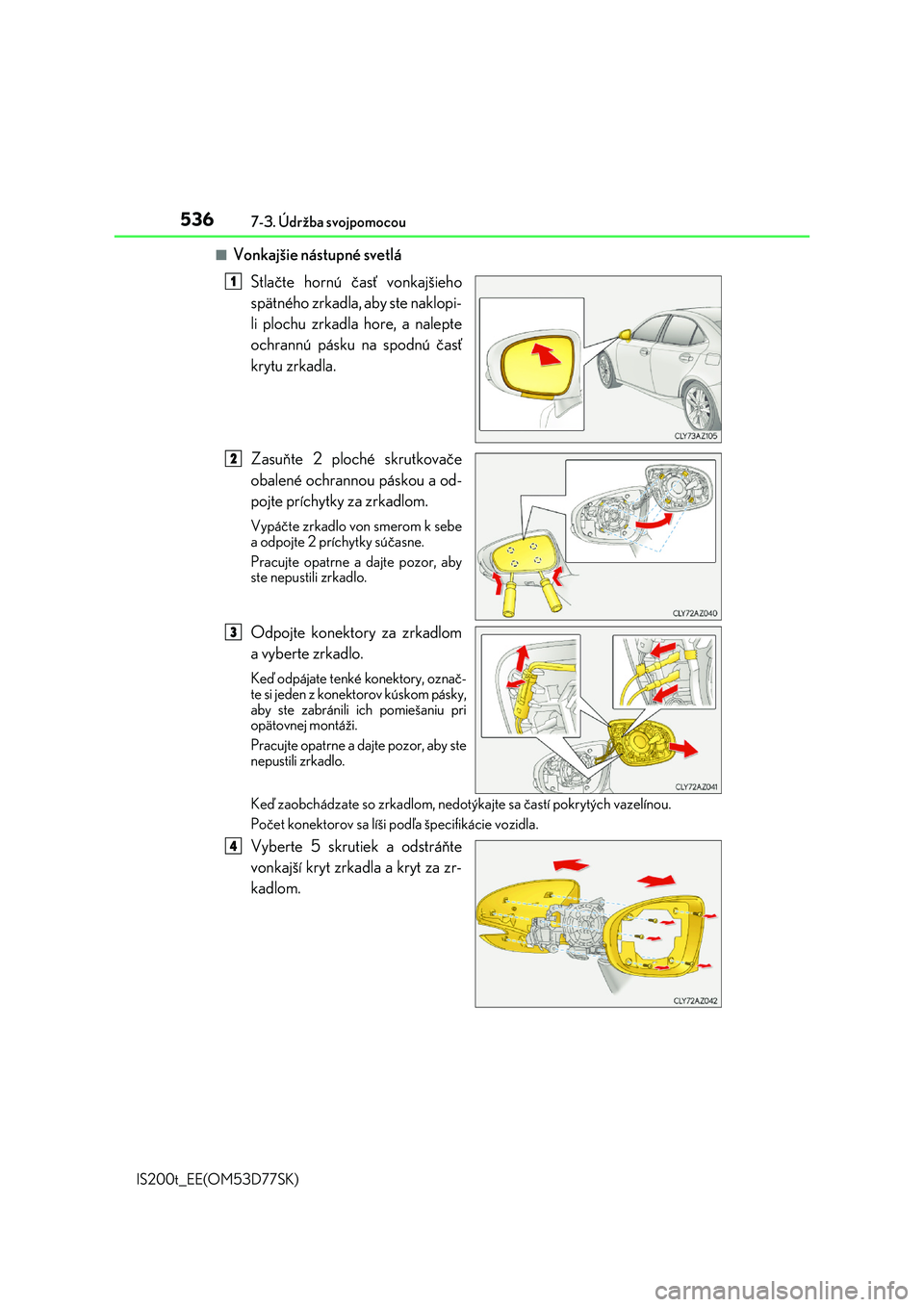

5367-3. Údržba svojpomocou
IS200t_EE(OM53D77SK)
■Vonkajšie nástupné svetlá
Stlačte hornú časť vonkajšieho
spätného zrkadla, aby ste naklopi-
li plochu zrkadla hore, a nalepte
ochrannú pásku na spodnú časť
krytu zrkadla.
Zasuňte 2 ploché skrutkovače
obalené ochrannou páskou a od-
pojte príchytky za zrkadlom.
Vypáčte zrkadlo von smerom k sebe
a odpojte 2 príchytky súčasne.
Pracujte opatrne a dajte pozor, aby ste nepustili zrkadlo.
Odpojte konektory za zrkadlom
a vyberte zrkadlo.
Keď odpájate tenké konektory, označ-
te si jeden z konektorov kúskom pásky,
aby ste zabránili ich pomiešaniu pri opätovnej montáži.
Pracujte opatrne a dajte pozor, aby ste
nepustili zrkadlo.
Keď zaobchádzate so zrkadlom, nedotý kajte sa častí pokrytých vazelínou.
Počet konektorov sa líši podľa špecifikácie vozidla.
Vyberte 5 skrutiek a odstráňte
vonkajší kryt zrkadla a kryt za zr-
kadlom.
1
2
3
4

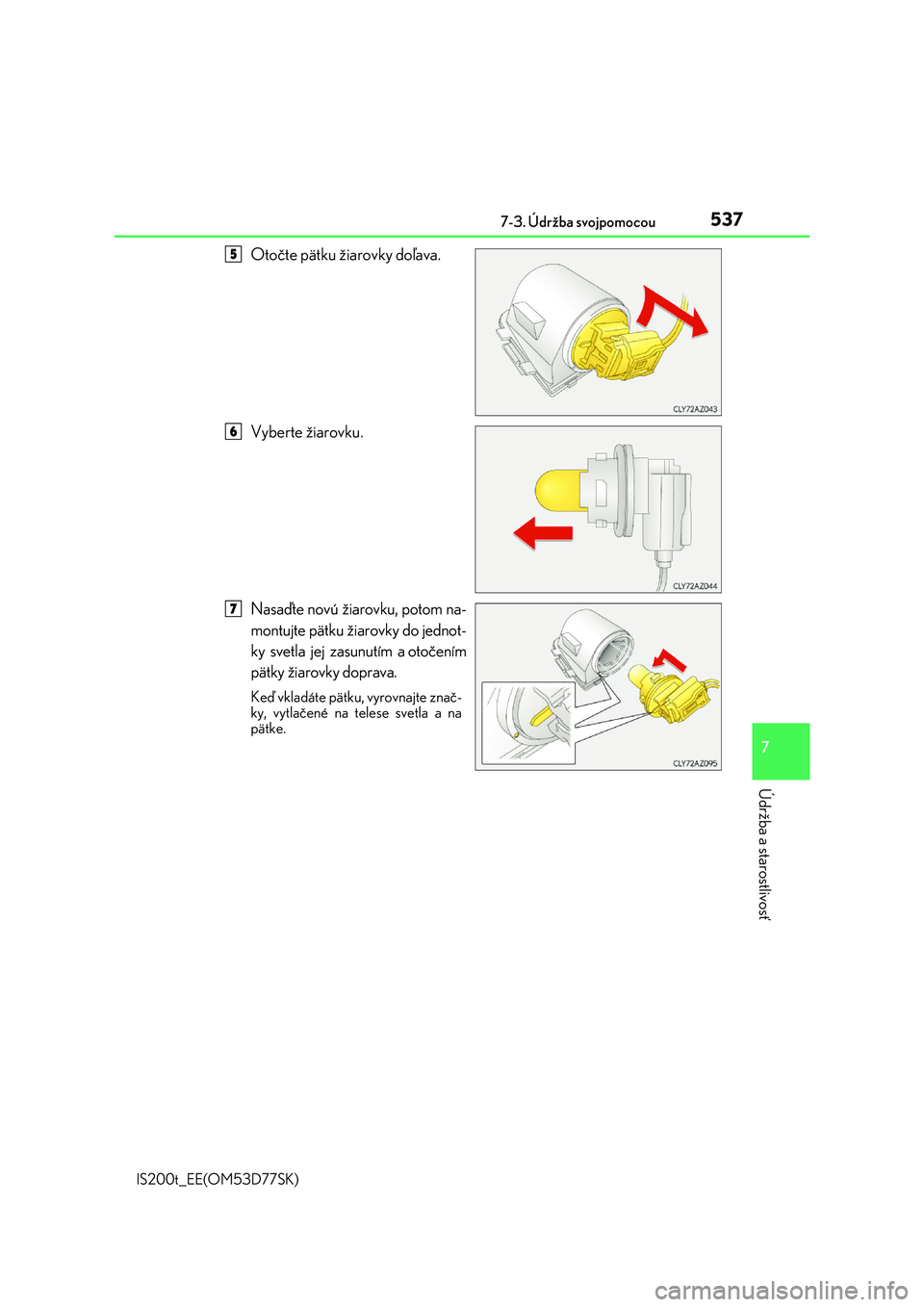

5377-3. Údržba svojpomocou
7
Údržba a starostlivosť
IS200t_EE(OM53D77SK)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Nasaďte novú žiarovku, potom na-
montujte pätku žiarovky do jednot-
ky svetla jej zasunutím a otočením
pätky žiarovky doprava.
Keď vkladáte pätku, vyrovnajte znač-
ky, vytlačené na te lese svetla a na
pätke.
5
6
7

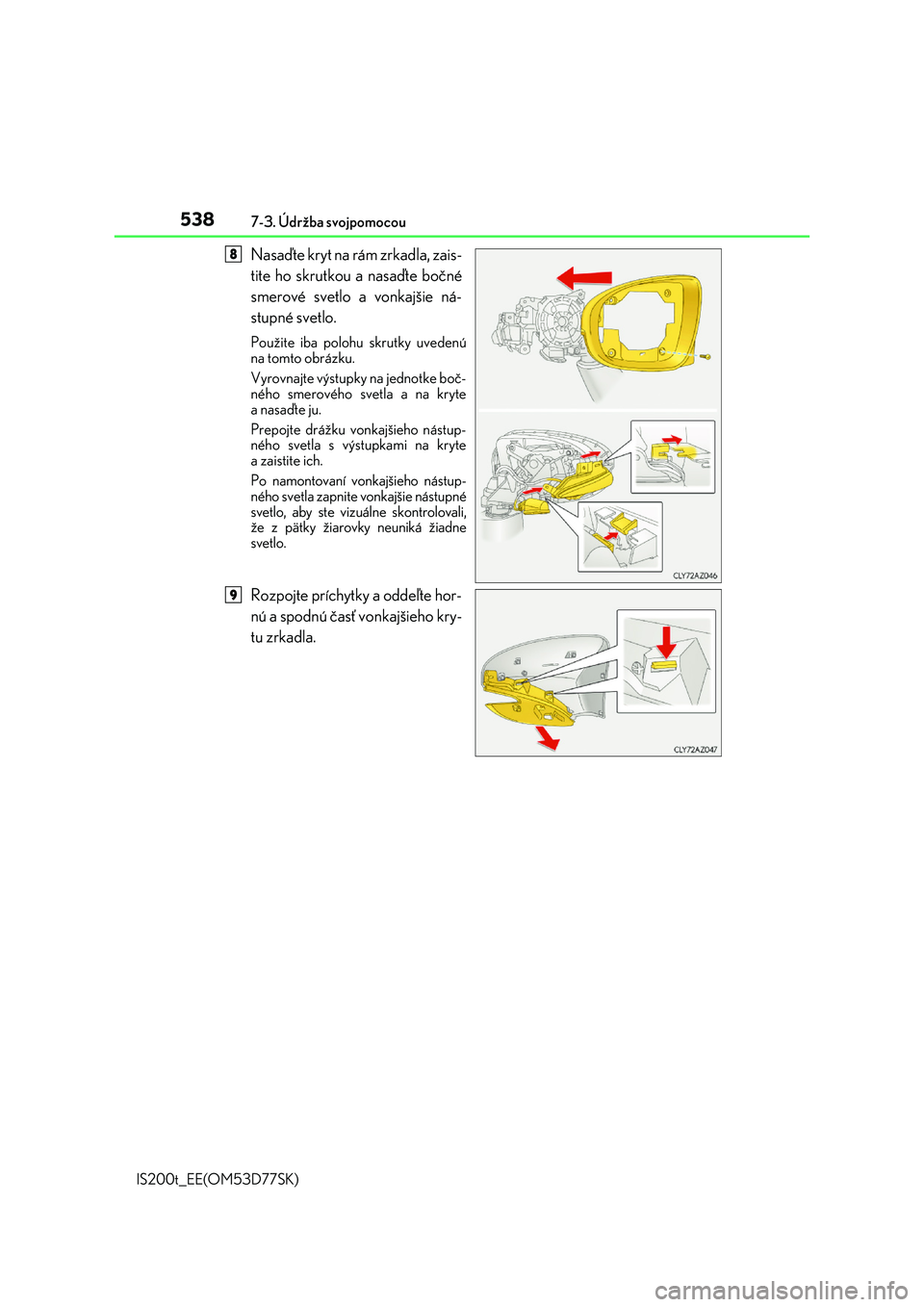

5387-3. Údržba svojpomocou
IS200t_EE(OM53D77SK)
Nasaďte kryt na rám zrkadla, zais-
tite ho skrutkou a nasaďte bočné
smerové svetlo a vonkajšie ná-
stupné svetlo.
Použite iba polohu skrutky uvedenú
na tomto obrázku.
Vyrovnajte výstupky na jednotke boč-
ného smerového svetla a na kryte
anasaďte ju.
Prepojte drážku vonkajšieho nástup-
ného svetla s výstupkami na kryte
a zaistite ich.
Po namontovaní vonkajšieho nástup-
ného svetla zapnite vonkajšie nástupné
svetlo, aby ste vizuálne skontrolovali, že z pätky žiarovky neuniká žiadne
svetlo.
Rozpojte príchytky a oddeľte hor-
nú a spodnú časť vonkajšieho kry-
tu zrkadla.
8
9

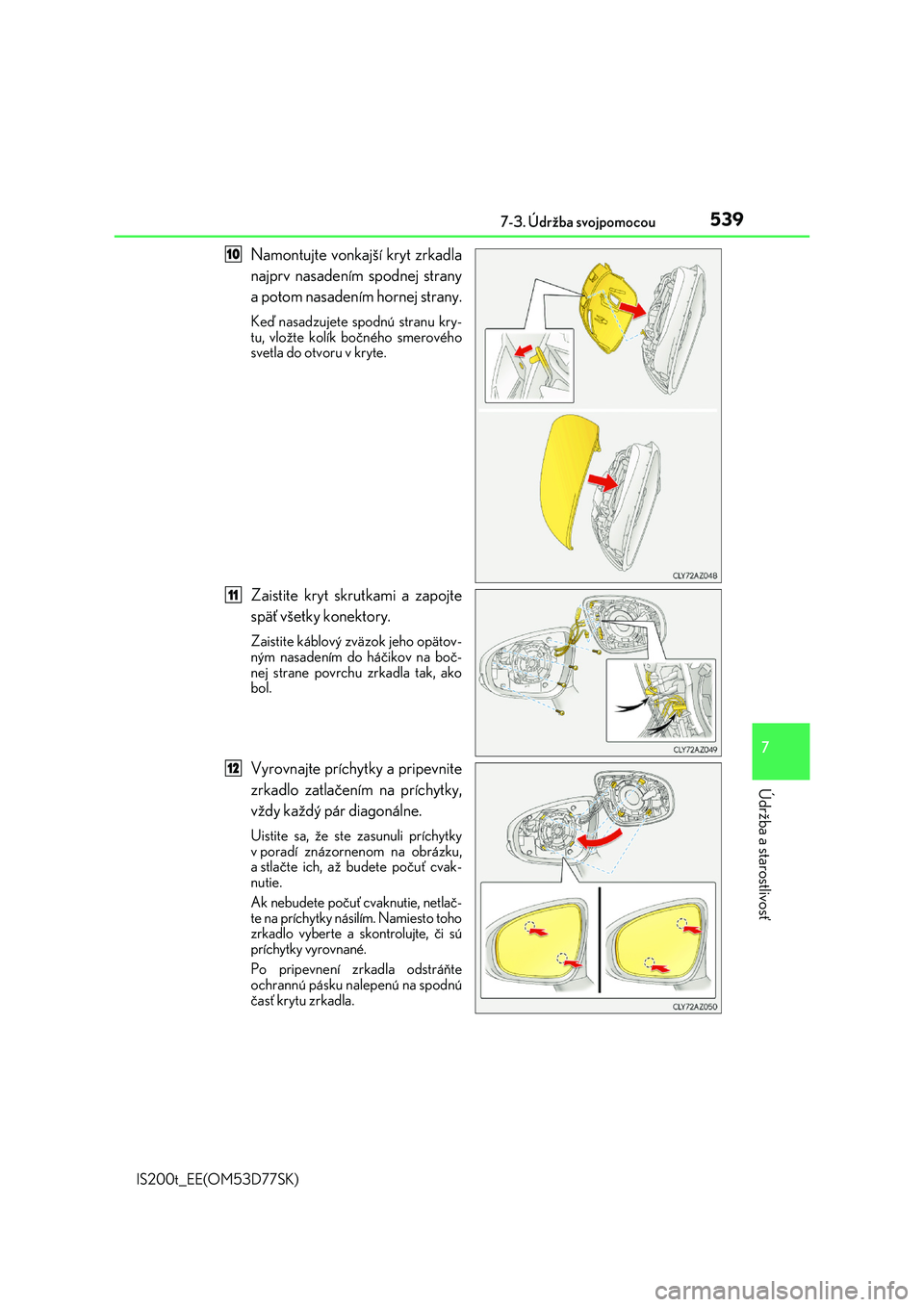

5397-3. Údržba svojpomocou
7
Údržba a starostlivosť
IS200t_EE(OM53D77SK)
Namontujte vonkajší kryt zrkadla
najprv nasadením spodnej strany
a potom nasadením hornej strany.
Keď nasadzujete spodnú stranu kry-
tu, vložte kolík bočného smerového svetla do otvoru v kryte.
Zaistite kryt skrutkami a zapojte
späť všetky konektory.
Zaistite káblový zväzok jeho opätov-
ným nasadením do háčikov na boč-
nej strane povrchu zrkadla tak, ako bol.
Vyrovnajte príchytky a pripevnite
zrkadlo zatlačením na príchytky,
vždy každý pár diagonálne.
Uistite sa, že ste zasunuli príchytky
v poradí znázornenom na obrázku,
a stlačte ich, až budete počuť cvak- nutie.
Ak nebudete počuť cvaknutie, netlač-
te na príchytky násilím. Namiesto toho zrkadlo vyberte a skontrolujte, či sú
príchytky vyrovnané.
Po pripevnení zrkadla odstráňte ochrannú pásku nalepenú na spodnú
časť krytu zrkadla.
10
11
12

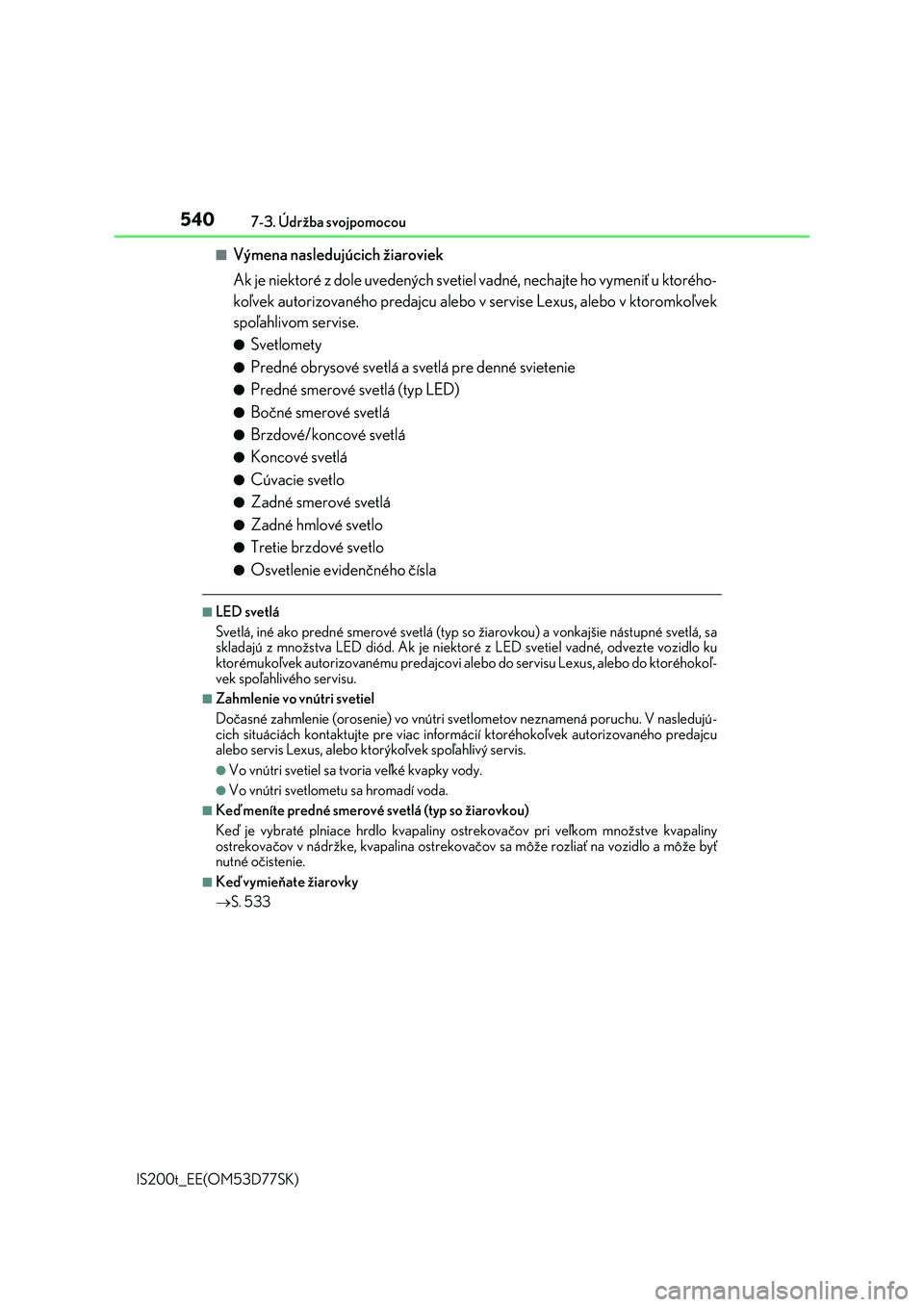

5407-3. Údržba svojpomocou
IS200t_EE(OM53D77SK)
■Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť u ktorého-
koľvek autorizovaného predajcu alebo v servise Lexus, alebo v ktoromkoľvek
spoľahlivom servise.
●Svetlomety
●Predné obrysové svetlá a svetlá pre denné svietenie
●Predné smerové svetlá (typ LED)
●Bočné smerové svetlá
●Brzdové/koncové svetlá
●Koncové svetlá
●Cúvacie svetlo
●Zadné smerové svetlá
●Zadné hmlové svetlo
●Tretie brzdové svetlo
●Osvetlenie evidenčného čísla
■LED svetlá
Svetlá, iné ako predné smerové svetlá (typ so žiarovkou) a vonkajšie nástupné svetlá, sa
skladajú z množstva LED diód. Ak je niektoré z LED svetiel vadné, odvezte vozidlo ku
ktorémukoľvek autorizovanému predajcovi alebo do servisu Lexus, alebo do ktoréhokoľ-
vek spoľahlivého servisu.
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená poruchu. V nasledujú-
cich situáciách kontaktujte pre viac informácií ktoréhokoľvek autorizovaného predajcu
alebo servis Lexus, alebo ktorýkoľvek spoľahlivý servis.
●Vo vnútri svetiel sa tvoria veľké kvapky vody.
●Vo vnútri svetlometu sa hromadí voda.
■Keď meníte predné smerové svetlá (typ so žiarovkou)
Keď je vybraté plniace hrdlo kvapaliny ostrekovačov pri veľkom množstve kvapaliny
ostrekovačov v nádržke, kvapalina ostrekovačov sa môže rozliať na vozidlo a môže byť
nutné očistenie.
■Keď vymieňate žiarovky
S. 533
