Lexus IS300h 2014 Ägarmanual (in Swedish)

2514-5. Använda körstödssystemen
4
Körning
OM53C61SE

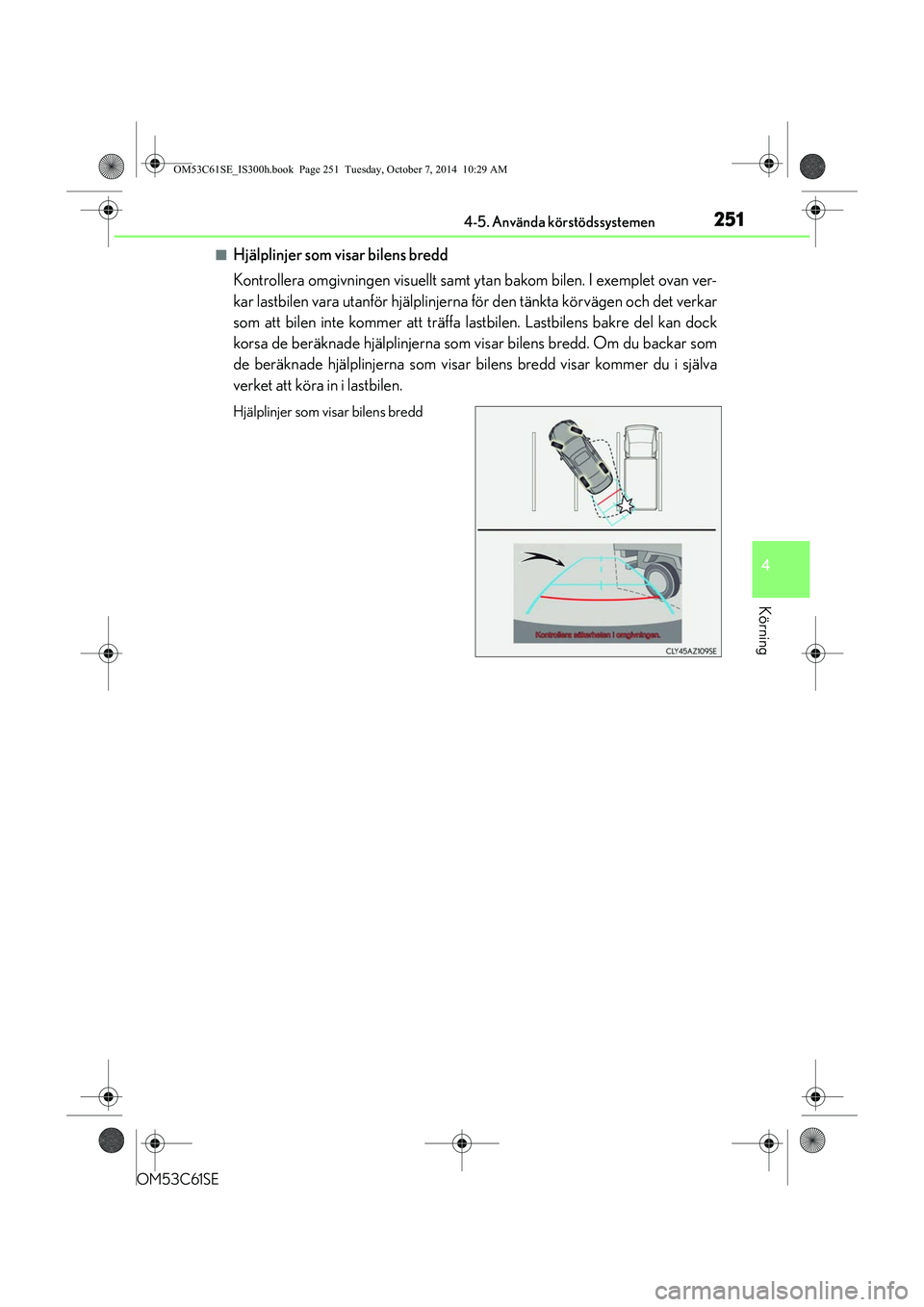

nHjälplinjer som visar bilens bredd
Kontrollera omgivningen visuellt samt ytan bakom bilen. I exemplet ovan ver-
kar lastbilen vara utanför hjälplinjerna för den tänkta körvägen och det verkar
som att bilen inte kommer att träffa la stbilen. Lastbilens bakre del kan dock
korsa de beräknade hjälplinjerna som vi sar bilens bredd. Om du backar som
de beräknade hjälplinjerna som visar bilens bredd visar kommer du i själva
verket att köra in i lastbilen.
Hjälplinjer som visar bilens bredd
OM53C61SE_IS300h.book Page 251 Tu esday, October 7, 2014 10:29 AM

2524-5. Använda körstödssystemen
OM53C61SE

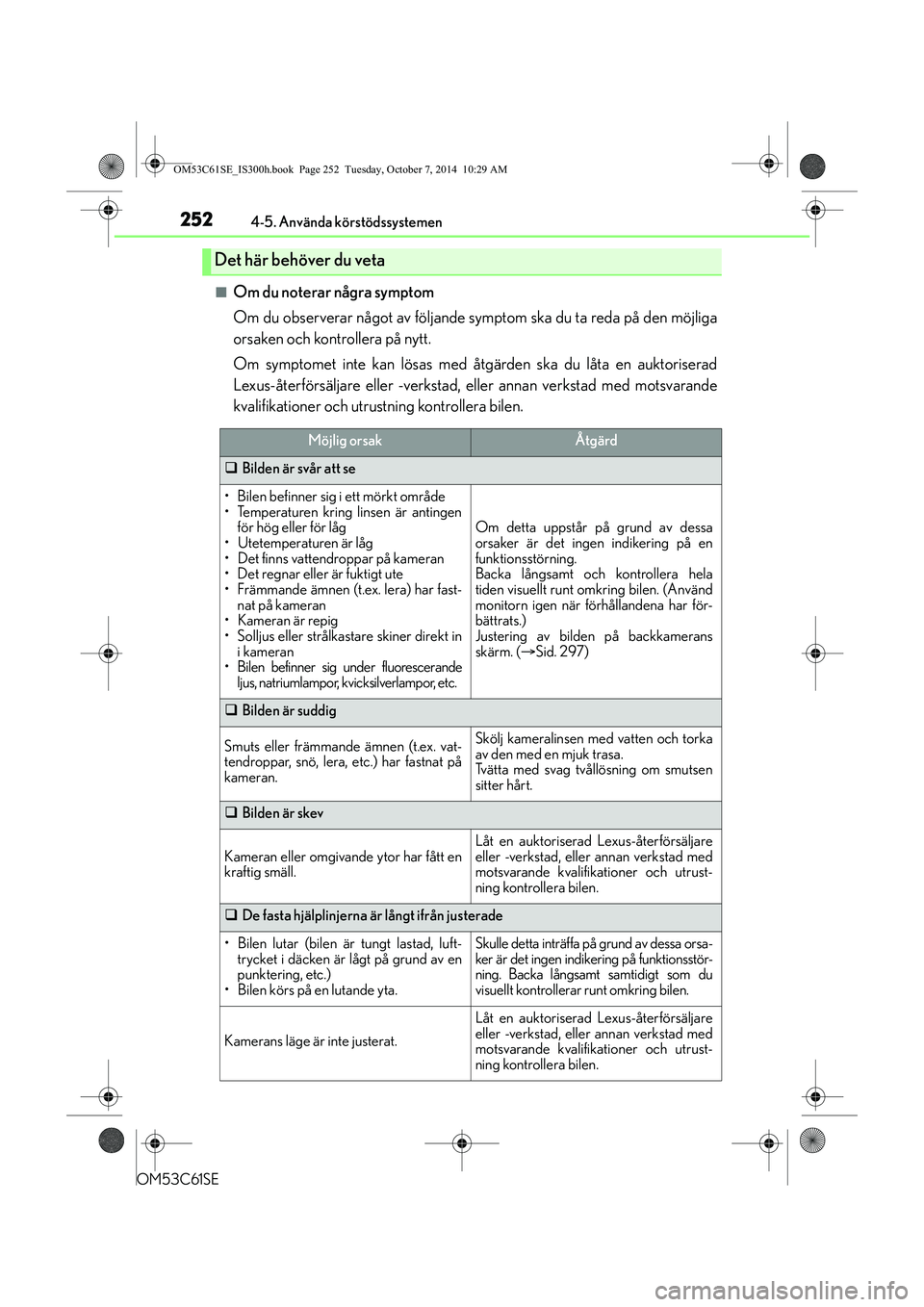

nOm du noterar några symptom
Om du observerar något av följande symptom ska du ta reda på den möjliga
orsaken och kontrollera på nytt.
Om symptomet inte kan lösas med åtgärden ska du låta en auktoriserad
Lexus-återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Det här behöver du veta
Möjlig orsakÅtgärd
 Bilden är svår att se
• Bilen befinner sig i ett mörkt område
• Temperaturen kring linsen är antingen
för hög eller för låg
• Utetemperaturen är låg
• Det finns vattendroppar på kameran
• Det regnar eller är fuktigt ute
• Främmande ämnen (t.ex. lera) har fast- nat på kameran
• Kameran är repig
• Solljus eller strålkastare skiner direkt in
i kameran
• Bilen befinner sig under fluorescerande
ljus, natriumlampor, kvicksilverlampor, etc.
Om detta uppstår på grund av dessa
orsaker är det ingen indikering på en
funktionsstörning.
Backa långsamt och kontrollera hela
tiden visuellt runt omkring bilen. (Använd
monitorn igen när fö rhållandena har för-
bättrats.)
Justering av bilden på backkamerans
skärm. ( Sid. 297)
 Bilden är suddig
Smuts eller främmand e ämnen (t.ex. vat-
tendroppar, snö, lera, etc.) har fastnat på
kameran.Skölj kameralinsen med vatten och torka
av den med en mjuk trasa.
Tvätta med svag tvållösning om smutsen
sitter hårt.
 Bilden är skev
Kameran eller omgivande ytor har fått en
kraftig smäll.
Låt en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
De fasta hjälplinjerna är långt ifrån justerade
• Bilen lutar (bilen är tungt lastad, luft-
trycket i däcken är lågt på grund av en
punktering, etc.)
• Bilen körs på en lutande yta.Skulle detta inträffa på grund av dessa orsa-
ker är det ingen indikering på funktionsstör-
ning. Backa långsamt samtidigt som du
visuellt kontrollerar runt omkring bilen.
Kamerans läge är inte justerat.
Låt en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
OM53C61SE_IS300h.book Page 252 Tu esday, October 7, 2014 10:29 AM

2534-5. Använda körstödssystemen
4
Körning
OM53C61SE

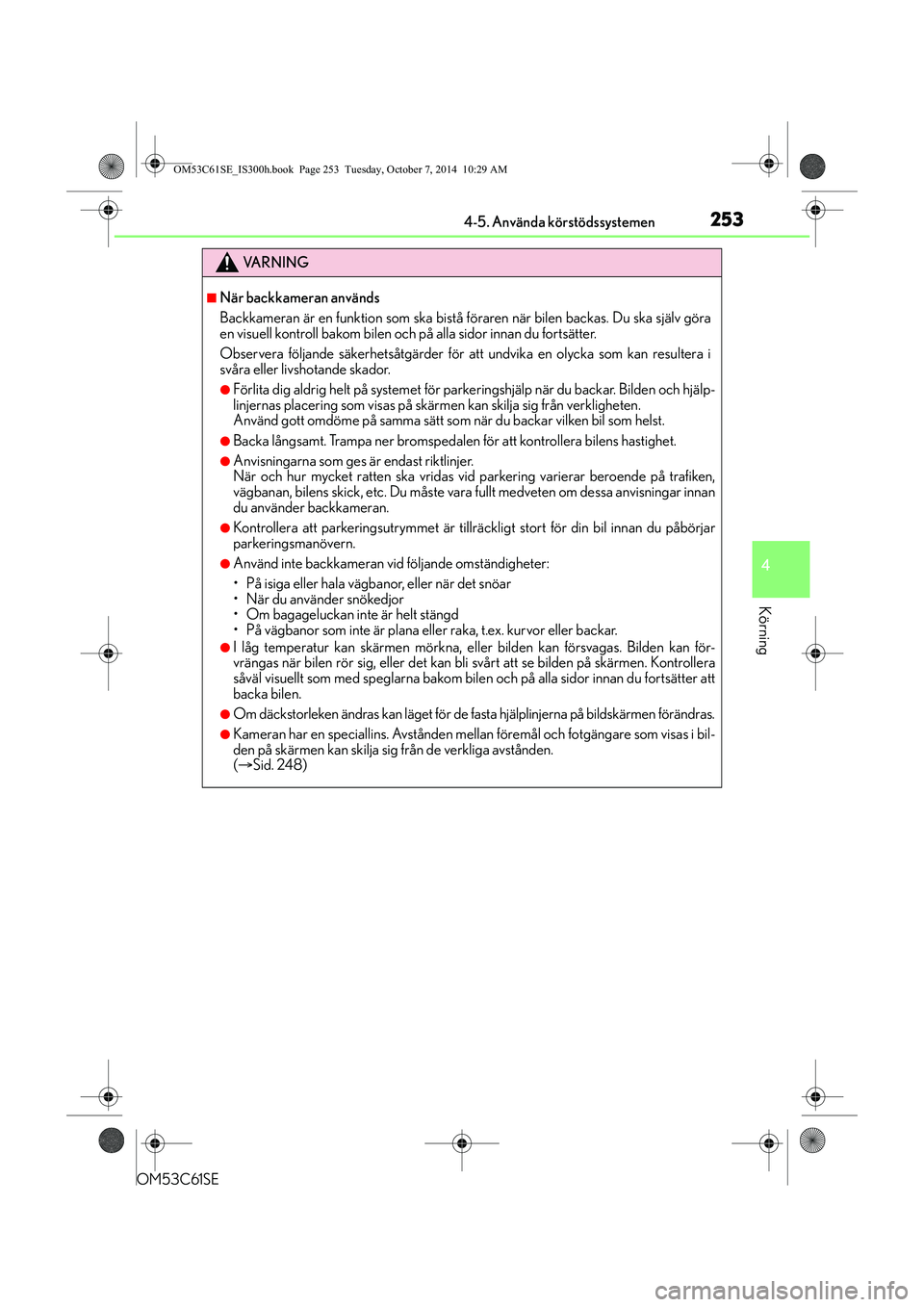

VA R N I N G
nNär backkameran används
Backkameran är en funktion som ska bistå föraren när bilen backas. Du ska själv göra
en visuell kontroll bakom bilen och på alla sidor innan du fortsätter.
Observera följande säkerhetså tgärder för att undvika en olycka som kan resultera i
svåra eller livshotande skador.
lFörlita dig aldrig helt på systemet för park eringshjälp när du backar. Bilden och hjälp-
linjernas placering som visas på skärme n kan skilja sig från verkligheten.
Använd gott omdöme på samma sätt som när du backar vilken bil som helst.
lBacka långsamt. Trampa ner bromspedalen för att kontrollera bilens hastighet.
lAnvisningarna som ges är endast riktlinjer.
När och hur mycket ratten ska vridas vid parkering varierar beroende på trafiken,
vägbanan, bilens skick, etc. Du måste vara fullt medveten om dessa anvisningar innan
du använder backkameran.
lKontrollera att parkeringsut rymmet är tillräckligt stort fö r din bil innan du påbörjar
parkeringsmanövern.
lAnvänd inte backkameran vid följande omständigheter:
• På isiga eller hala vägb anor, eller när det snöar
• När du använder snökedjor
• Om bagageluckan inte är helt stängd
• På vägbanor som inte är plana elle r raka, t.ex. kurvor eller backar.
lI låg temperatur kan skärmen mörkna, elle r bilden kan försvagas. Bilden kan för-
vrängas när bilen rör sig, elle r det kan bli svårt att se bilden på skärmen. Kontrollera
såväl visuellt som med speglarna bakom bilen och på alla sidor innan du fortsätter att
backa bilen.
lOm däckstorleken ändras kan läget för de fa sta hjälplinjerna på bildskärmen förändras.
lKameran har en speciallins. Avstånden mellan föremål och fotgängare som visas i bil-
den på skärmen kan skilja sig från de verkliga avstånden.
(  Sid. 248)
OM53C61SE_IS300h.book Page 253 Tu esday, October 7, 2014 10:29 AM

2544-5. Använda körstödssystemen
OM53C61SE

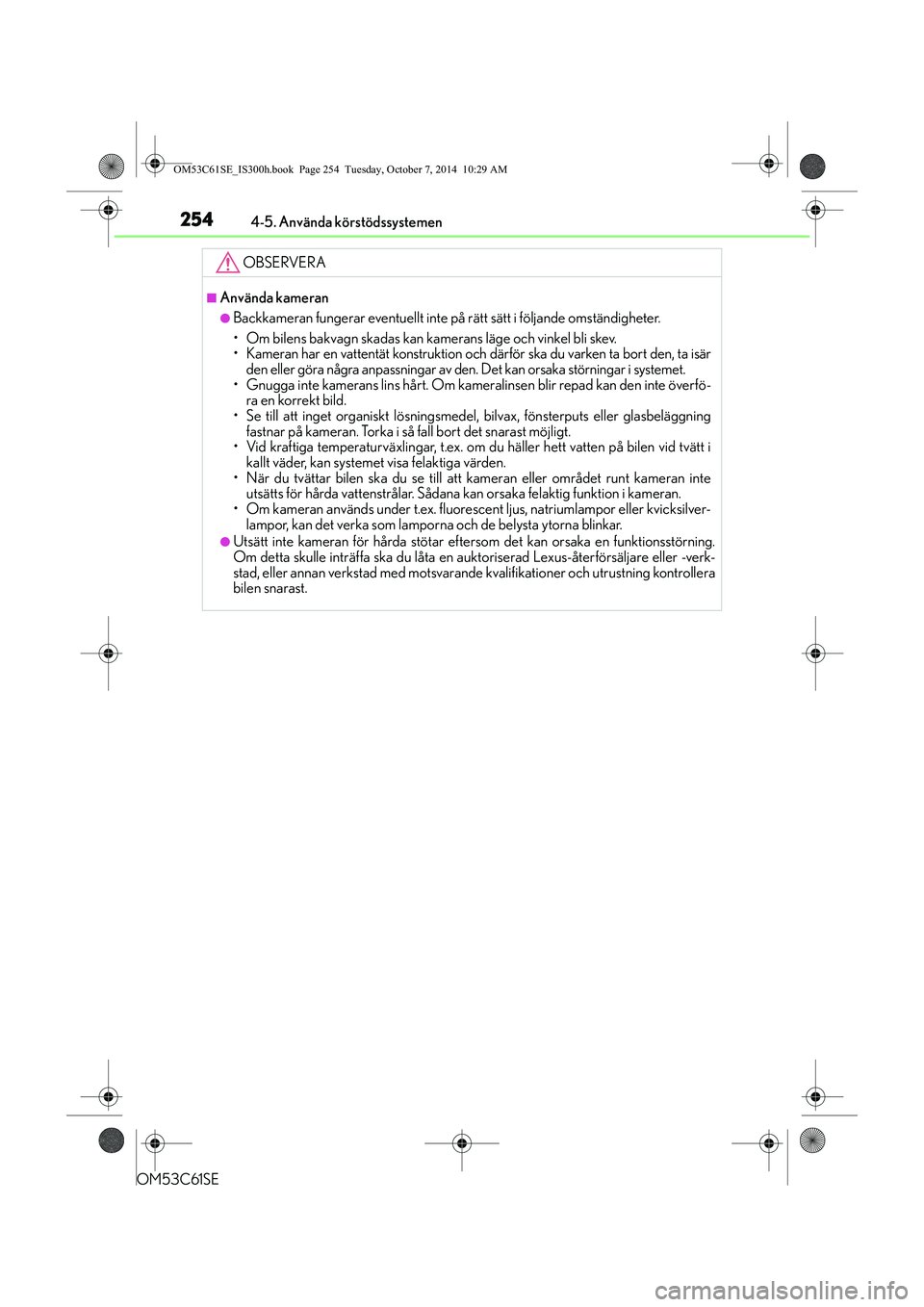

OBSERVERA
nAnvända kameran
lBackkameran fungerar eventuellt inte på rätt sätt i följande omständigheter.
• Om bilens bakvagn skadas kan kamerans läge och vinkel bli skev.
• Kameran har en vattentät konstruktion och därför ska du varken ta bort den, ta isär den eller göra några anpassningar av den. Det kan orsaka störningar i systemet.
• Gnugga inte kamerans lins hårt. Om kameralinsen blir repad kan den inte överfö- ra en korrekt bild.
• Se till att inget organiskt lösningsmedel, bilvax, fönsterputs eller glasbeläggning
fastnar på kameran. Torka i så fall bort det snarast möjligt.
• Vid kraftiga temperaturväxlingar, t.ex. om du häller hett vatten på bilen vid tvätt i
kallt väder, kan systemet visa felaktiga värden.
• När du tvättar bilen ska du se till a tt kameran eller området runt kameran inte
utsätts för hårda vattenstrå lar. Sådana kan orsaka felaktig funktion i kameran.
• Om kameran används under t.ex. fluorescen t ljus, natriumlampor eller kvicksilver-
lampor, kan det verka som lamporna och de belysta ytorna blinkar.
lUtsätt inte kameran för hårda stötar eftersom det kan orsaka en funktionsstörning.
Om detta skulle inträffa ska du låta en au ktoriserad Lexus-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen snarast.
OM53C61SE_IS300h.book Page 254 Tu esday, October 7, 2014 10:29 AM

2554-5. Använda körstödssystemen
4
Körning
OM53C61SE
Modeller utan automatiskt reglerad luftfjädring
Normalt läge
För normal körning.
Tryck på knappen för att ändra körläget till normalt läge om körläget Eco eller sport-
läge är valt.
Körläge Eco
Med hjälp av körläget Eco kan du få låg bränsleförbrukning under körningar
med täta accelerationer.
Om bilen inte är i körläge Eco och körläges väljaren har vridits till vänster tänds indi-
keringslampan för körläget Eco på informationsdisplayen.
Sportläge
Förbättrar accelerationsresponsen ge nom kontroll av hybridsystemet och
styrningen. Lämplig när precisionshanter ing krävs, till exempel vid körning på
bergsvägar.
Om bilen inte är i sportläge och körläges väljaren har vridits åt höger tänds indike-
ringslampan ”SPORT” och hybridsystemets in dikeringslampa ändras till varvtalsmä-
taren. ( Sid. 91)
Körlägesväljare
Körlägen kan väljas så att de passar rådande körförhållanden.
Gäller ej
F SPORT-modeller F SPORT-
modeller
1
2
3
OM53C61SE_IS300h.book Page 255 Tu
esday, October 7, 2014 10:29 AM

2564-5. Använda körstödssystemen
OM53C61SE
Modeller med automatiskt reglerad luftfjädring
Normalt läge
För normal körning.
Tryck på knappen för att ändra körläget till normalt läge om körläget Eco eller sport-
läge är valt.
Körläge Eco
Med hjälp av körläget Eco kan du få låg bränsleförbrukning under körningar
med täta accelerationer.
Om bilen inte är i körläge Eco och körläges väljaren har vridits till vänster tänds indi-
keringslampan för körläget Eco på informationsdisplayen.
Sportläge
• SPORT S-läge
Förbättrar accelerationsresponsen genom kontroll av hybridsystemet.
Lämpligt när kraftig acceleration behövs.
Om bilen inte är i sportläge och körläges väljaren har vridits åt höger tänds indike-
ringslampan ”SPORT S” och hybridsystem ets indikeringslampa ändras till varv-
talsmätaren. ( Sid. 91)
• SPORT S+, läge
Förbättrar styrningen och körstabilite ten genom samtidig kontroll av styrning
och fjädring, som tillägg till hybridsystem et. Lämpligt läge för sportig körning.
Om bilen är i SPORT S-läge och körläges väljaren vrids åt höger tänds indikerings-
lampan ”SPORT S+”.
1
2
3
OM53C61SE_IS300h.book Page 256 Tu esday, October 7, 2014 10:29 AM

2574-5. Använda körstödssystemen
4
Körning
OM53C61SE

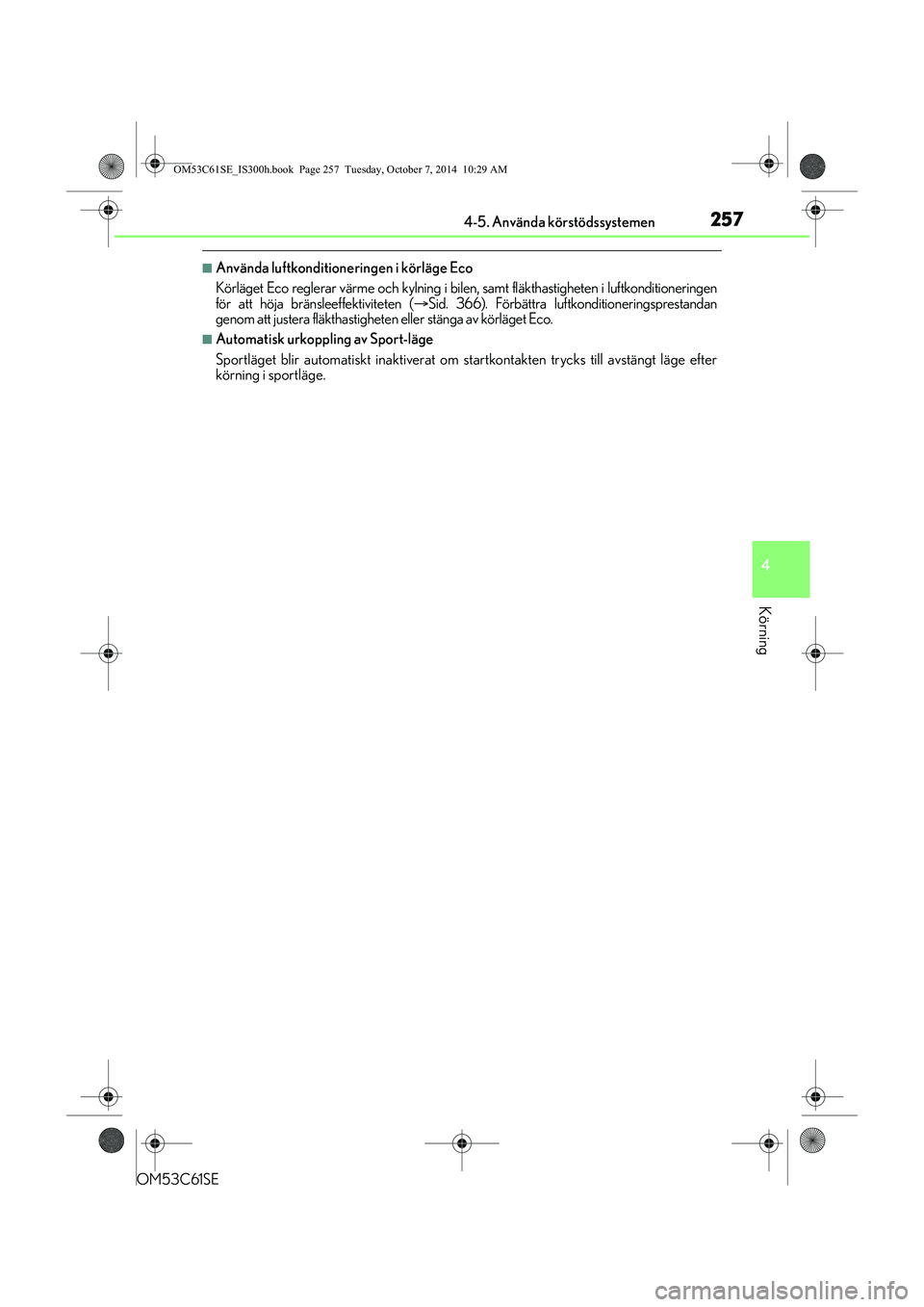

nAnvända luftkonditioneringen i körläge Eco
Körläget Eco reglerar värme och kylning i bilen, samt fläkthastigheten i luftkonditioneringen
för att höja bränsleeffektiviteten ( Sid. 366). Förbättra luftkonditioneringsprestandan
genom att justera fläkthastigheten eller stänga av körläget Eco.
nAutomatisk urkoppling av Sport-läge
Sportläget blir automatiskt inaktiverat om st artkontakten trycks till avstängt läge efter
körning i sportläge.
OM53C61SE_IS300h.book Page 257 Tu esday, October 7, 2014 10:29 AM

2584-5. Använda körstödssystemen
OM53C61SE

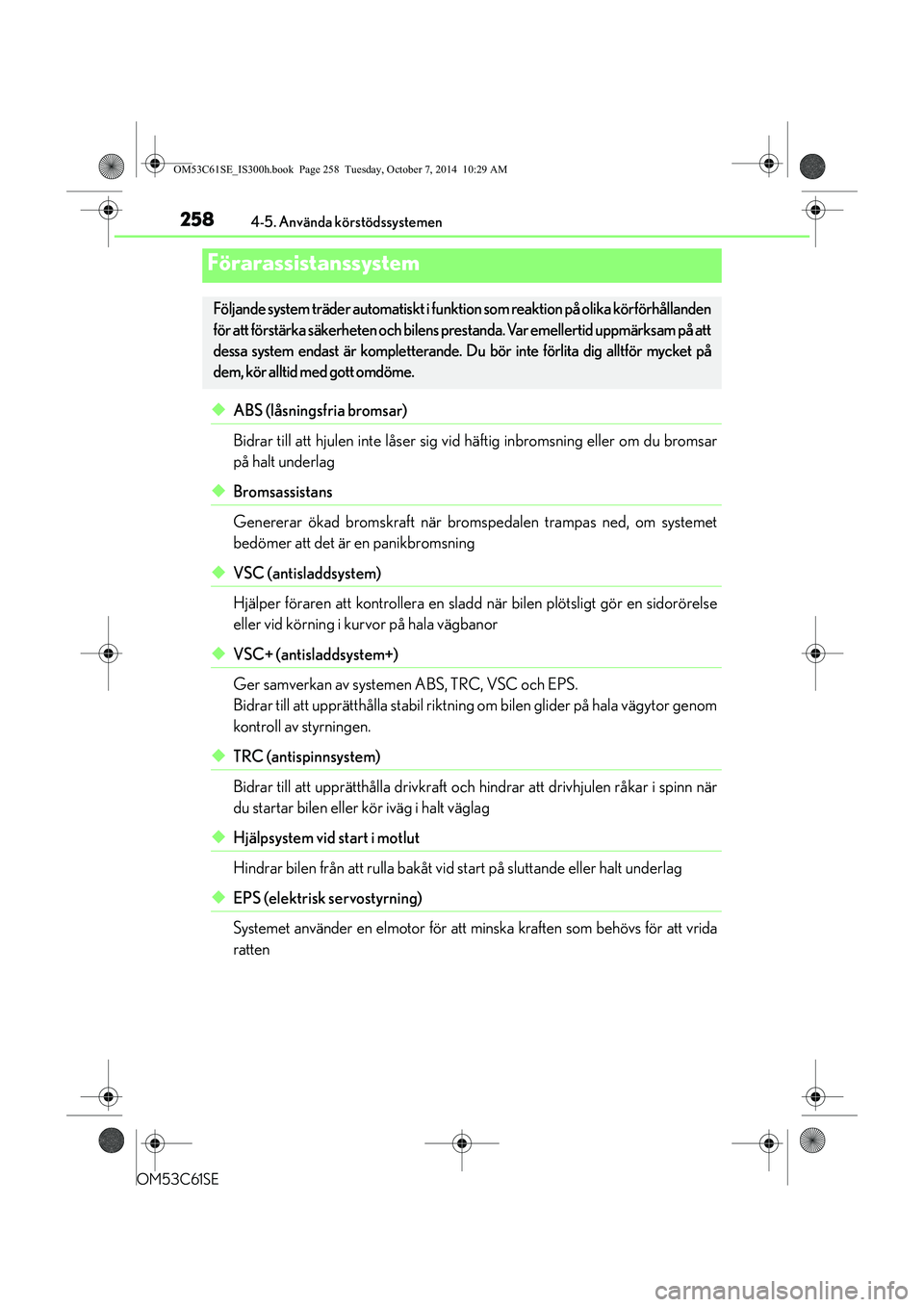

uABS (låsningsfria bromsar)
Bidrar till att hjulen inte låser sig vid häftig inbromsning eller om du bromsar
på halt underlag
uBromsassistans
Genererar ökad bromskraft när bromspedalen trampas ned, om systemet
bedömer att det är en panikbromsning
uVSC (antisladdsystem)
Hjälper föraren att kontrollera en sladd när bilen plötsligt gör en sidorörelse
eller vid körning i kurvor på hala vägbanor
uVSC+ (antisladdsystem+)
Ger samverkan av systemen ABS, TRC, VSC och EPS.
Bidrar till att upprätthålla stabil riktning om bilen glider på hala vägytor genom
kontroll av styrningen.
uTRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och hindrar att drivhjulen råkar i spinn när
du startar bilen eller kör iväg i halt väglag
uHjälpsystem vid start i motlut
Hindrar bilen från att rulla bakåt vid start på sluttande eller halt underlag
uEPS (elektrisk servostyrning)
Systemet använder en elmotor för att mi nska kraften som behövs för att vrida
ratten
Förarassistanssystem
Följande system träder automa tiskt i funktion som reaktion på olika körförhållanden
för att förstärka säkerheten och bilens pres tanda. Var emellertid uppmärksam på att
dessa system endast är kompletterande. Du bör inte förlita dig alltför mycket på
dem, kör alltid med gott omdöme.
OM53C61SE_IS300h.book Page 258 Tu esday, October 7, 2014 10:29 AM

2594-5. Använda körstödssystemen
4
Körning
OM53C61SE

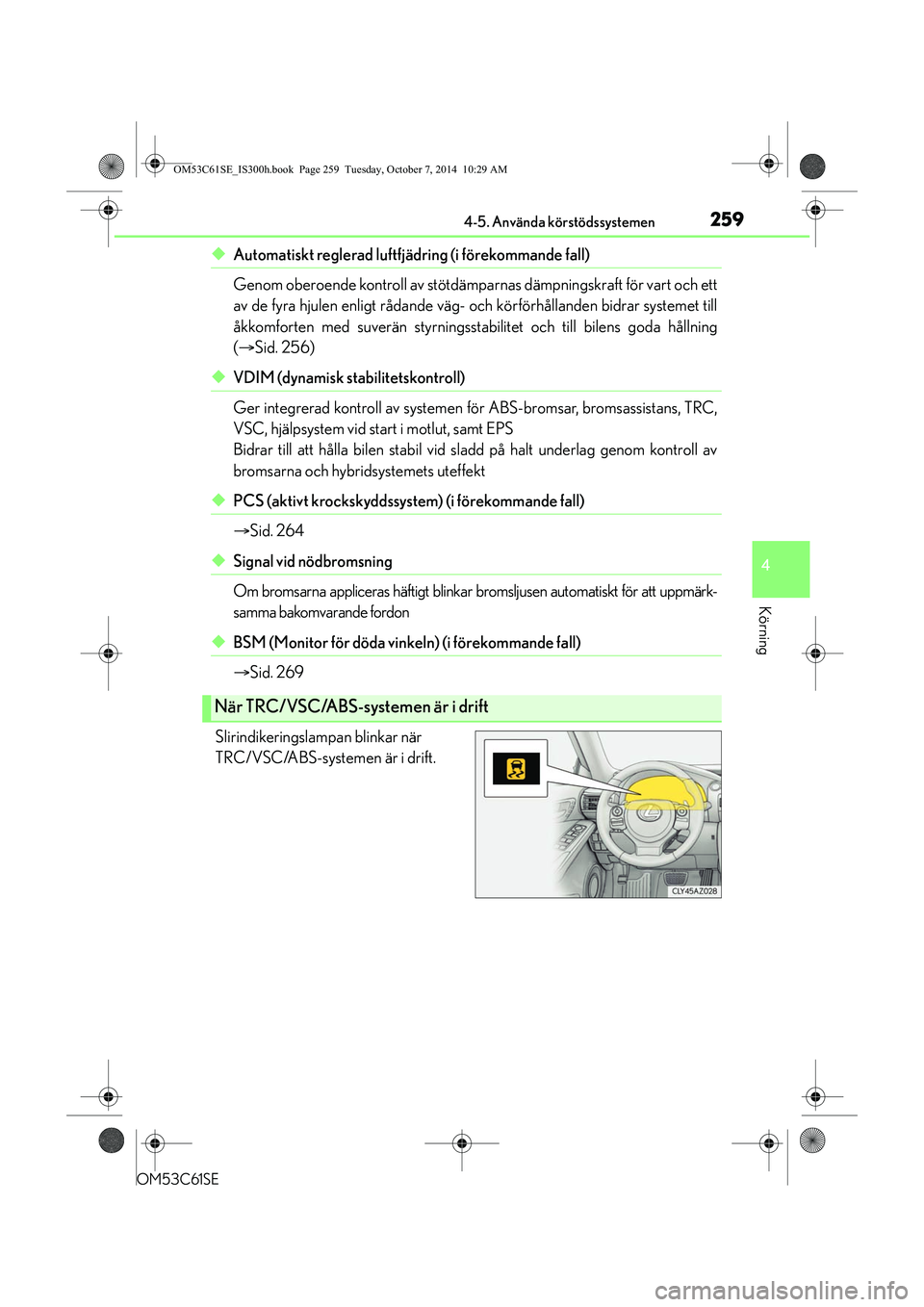

uAutomatiskt reglerad luftfjädring (i förekommande fall)
Genom oberoende kontroll av stötdämparnas dämpningskraft för vart och ett
av de fyra hjulen enligt rådande väg- och körförhållanden bidrar systemet till
åkkomforten med suverän styrningsstabi litet och till bilens goda hållning
( Sid. 256)
uVDIM (dynamisk stabilitetskontroll)
Ger integrerad kontroll av systemen för ABS-bromsar, bromsassistans, TRC,
VSC, hjälpsystem vid start i motlut, samt EPS
Bidrar till att hålla bilen stabil vid sl add på halt underlag genom kontroll av
bromsarna och hybridsystemets uteffekt
uPCS (aktivt krockskyddssystem) (i förekommande fall)
 Sid. 264
uSignal vid nödbromsning
Om bromsarna appliceras häftigt blinkar bromsljusen automatiskt för att uppmärk-
samma bakomvarande fordon
uBSM (Monitor för döda vinkeln) (i förekommande fall)
 Sid. 269
Slirindikeringslampan blinkar när
TRC/VSC/ABS-systemen är i drift.
När TRC/VSC/ABS-systemen är i drift
OM53C61SE_IS300h.book Page 259 Tu esday, October 7, 2014 10:29 AM

2604-5. Använda körstödssystemen
OM53C61SE
Om bilen fastnar i snö eller lera kan systemen TRC och VSC minska kraften från
hybridsystemet till hjulen. Tryck på VSC OFF för att stänga av systemet så att det
blir lättare för dig att gunga loss bilen.
nInaktivering av enbart TRC-systemet
Om du vill inaktivera TRC-systemet
trycker du snabbt på knappen.
”TRC OFF” visas på informationsdis-
playen. Tryck en gång till på knappen
för att återfå funktionen.
nStänga av både TRC- och VSC-systemen
Tryck på knappen och håll den ned-
tryckt i över tre sekunder medan
bilen står stilla för att stänga av TRC
och VSC.
Indikeringslampan VSC OFF tänds
och ”TRC OFF” visas på informa-
tionsdisplayen.
*
Tryck en gång till på knappen för att
återaktivera systemen.
*: På modeller med aktivt krockskyddssy stem kommer även aktiv bromsassistans
och aktiv inbromsning att inaktiveras. Varn ingslampan i det aktiva krockskyddssys-
temet tänds och meddelandet visa s på informationsdisplayen. (Sid. 264)
Stänga av TRC/VSC-systemen
OM53C61SE_IS300h.book Page 260 Tu esday, October 7, 2014 10:29 AM
