Lexus IS300h 2014 Ägarmanual (in Swedish)

4517-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE

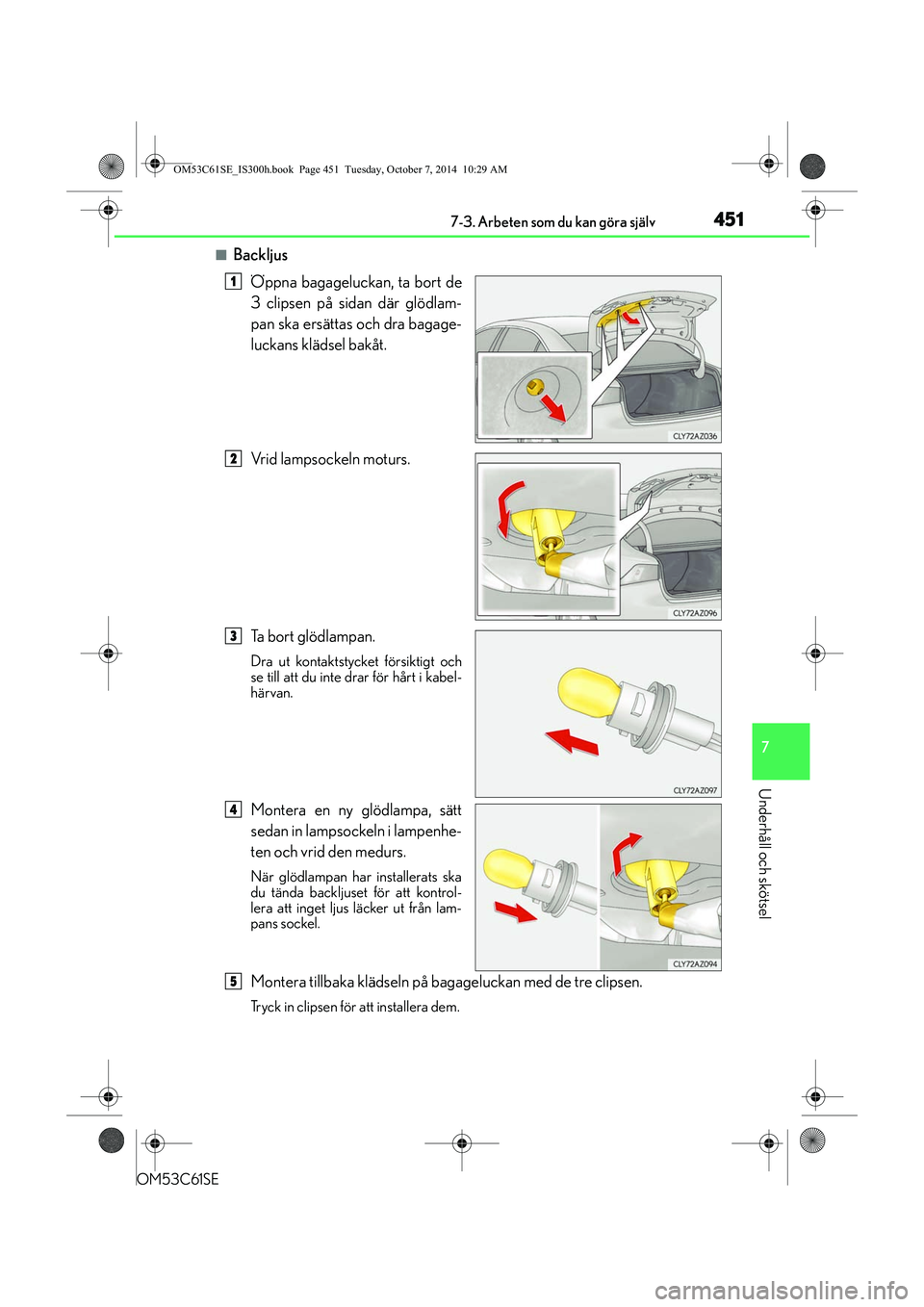

nBackljusÖppna bagageluckan, ta bort de
3 clipsen på sidan där glödlam-
pan ska ersättas och dra bagage-
luckans klädsel bakåt.
Vrid lampsockeln moturs.
Ta bort glödlampan.
Dra ut kontaktstycket försiktigt och
se till att du inte drar för hårt i kabel-
härvan.
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När glödlampan har installerats ska
du tända backljuset för att kontrol-
lera att inget ljus läcker ut från lam-
pans sockel.
Montera tillbaka klädseln på ba gageluckan med de tre clipsen.
Tryck in clipsen för att installera dem.
1
2
3
4
5
OM53C61SE_IS300h.book Page 451 Tu esday, October 7, 2014 10:29 AM

4527-3. Arbeten som du kan göra själv
OM53C61SE

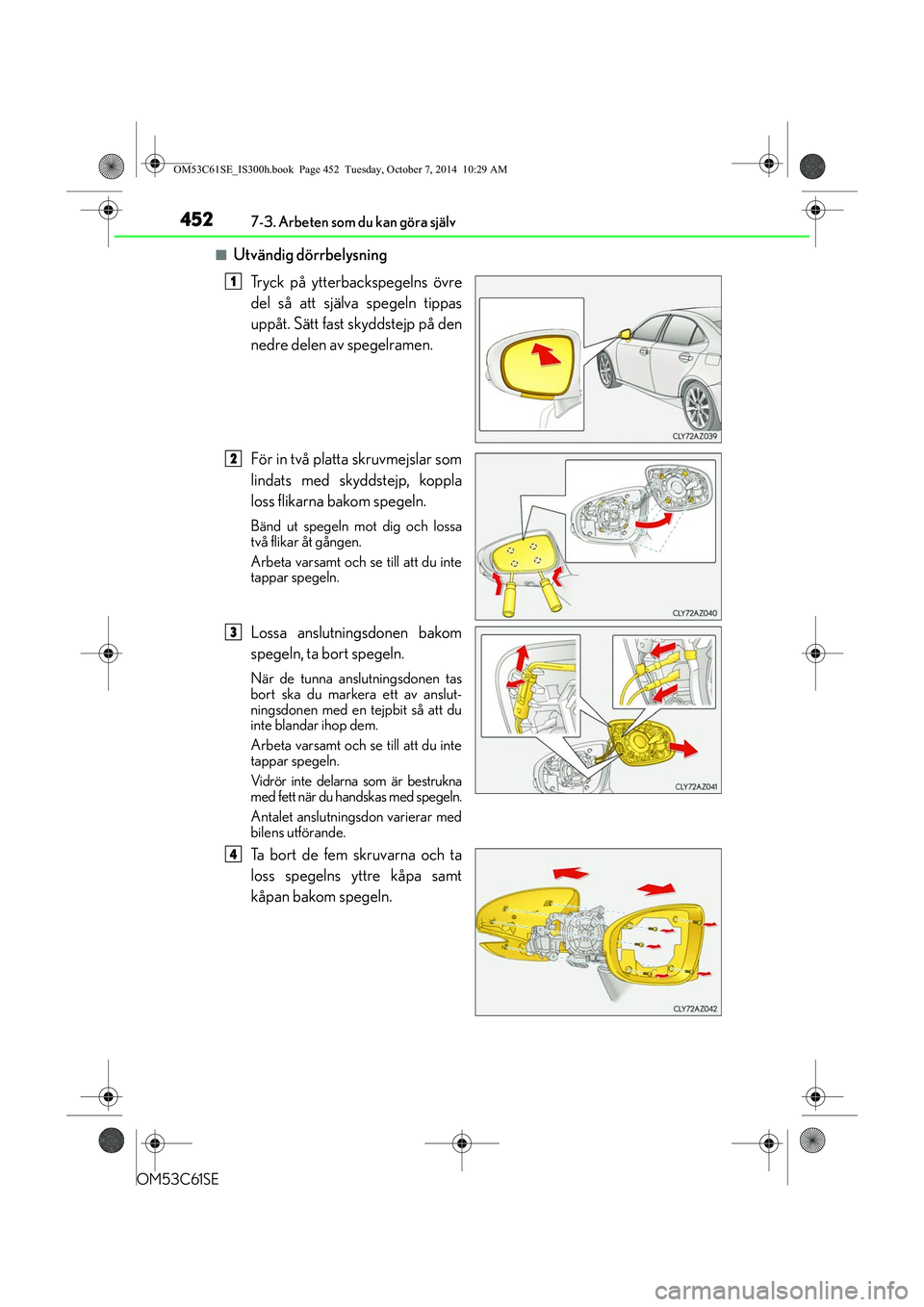

nUtvändig dörrbelysningTryck på ytterbackspegelns övre
del så att själva spegeln tippas
uppåt. Sätt fast skyddstejp på den
nedre delen av spegelramen.
För in två platta skruvmejslar som
lindats med skyddstejp, koppla
loss flikarna bakom spegeln.
Bänd ut spegeln mot dig och lossa
två flikar åt gången.
Arbeta varsamt och se till att du inte
tappar spegeln.
Lossa anslutningsdonen bakom
spegeln, ta bort spegeln.
När de tunna anslutningsdonen tas
bort ska du markera ett av anslut-
ningsdonen med en tejpbit så att du
inte blandar ihop dem.
Arbeta varsamt och se till att du inte
tappar spegeln.
Vidrör inte delarna som är bestrukna
med fett när du handskas med spegeln.
Antalet anslutningsdon varierar med
bilens utförande.
Ta bort de fem skruvarna och ta
loss spegelns yttre kåpa samt
kåpan bakom spegeln.
1
2
3
4
OM53C61SE_IS300h.book Page 452 Tu esday, October 7, 2014 10:29 AM

4537-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE

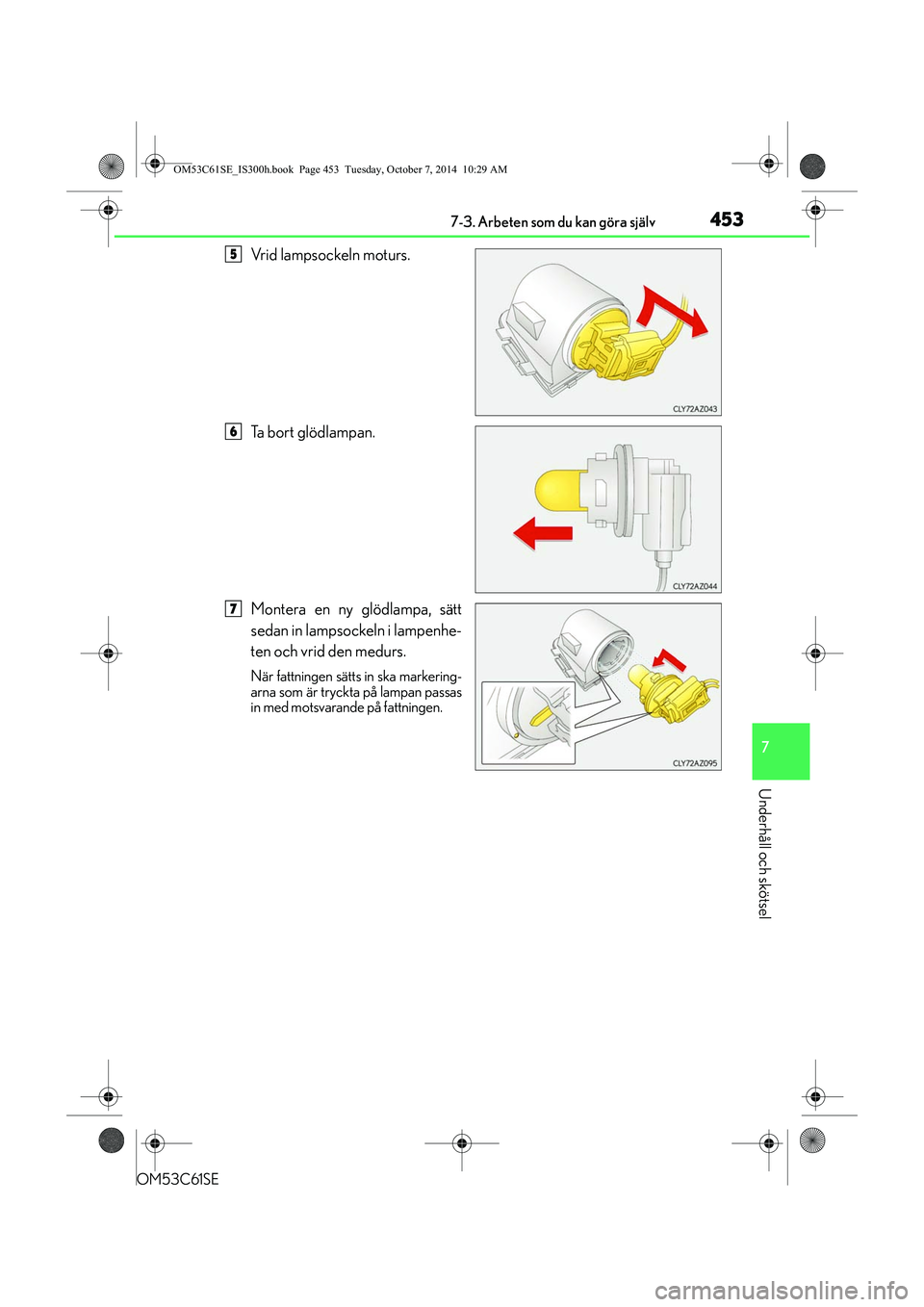

Vrid lampsockeln moturs.
Ta bort glödlampan.
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När fattningen sätts in ska markering-
arna som är tryckta på lampan passas
in med motsvarande på fattningen.
5
6
7
OM53C61SE_IS300h.book Page 453 Tuesday, October 7, 2014 10:29 AM

4547-3. Arbeten som du kan göra själv
OM53C61SE

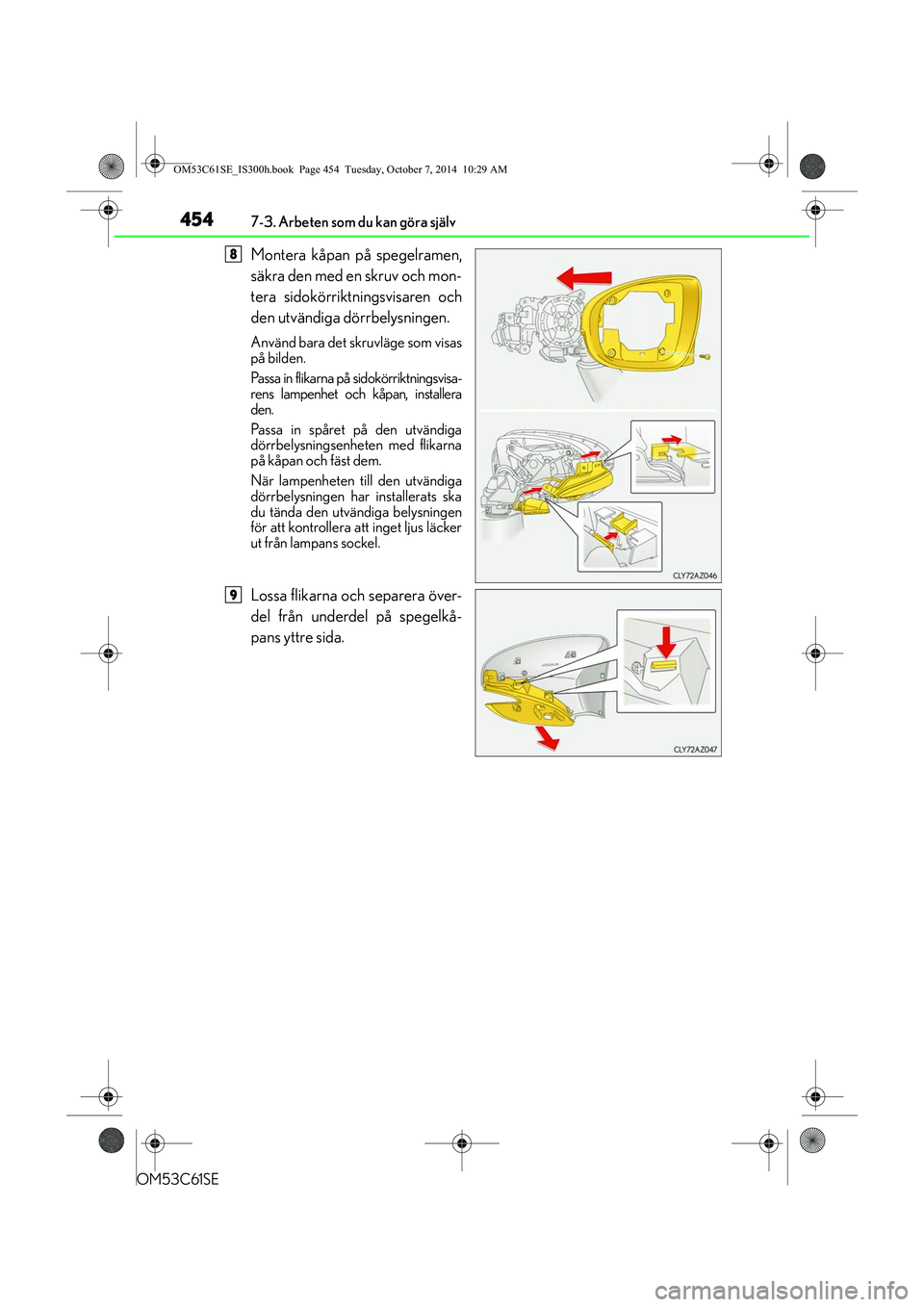

Montera kåpan på spegelramen,
säkra den med en skruv och mon-
tera sidokörriktningsvisaren och
den utvändiga dörrbelysningen.
Använd bara det skruvläge som visas
på bilden.
Passa in flikarna på sidokörriktningsvisa-
rens lampenhet och kåpan, installera
den.
Passa in spåret på den utvändiga
dörrbelysningsenheten med flikarna
på kåpan och fäst dem.
När lampenheten till den utvändiga
dörrbelysningen har installerats ska
du tända den utvändiga belysningen
för att kontrollera att inget ljus läcker
ut från lampans sockel.
Lossa flikarna och separera över-
del från underdel på spegelkå-
pans yttre sida.
8
9
OM53C61SE_IS300h.book Page 454 Tu esday, October 7, 2014 10:29 AM

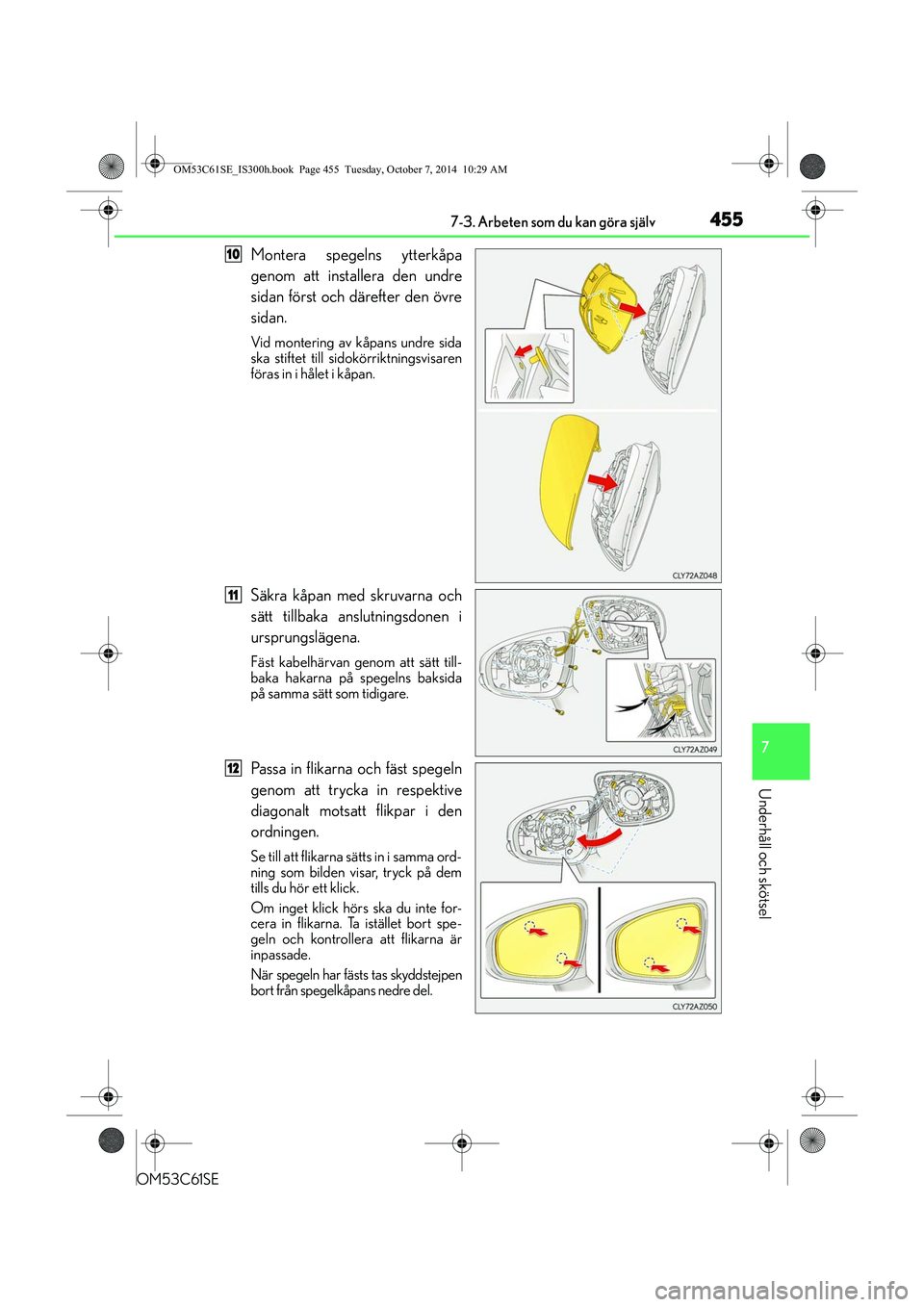

4557-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
Montera spegelns ytterkåpa
genom att installera den undre
sidan först och därefter den övre
sidan.
Vid montering av kåpans undre sida
ska stiftet till sidokörriktningsvisaren
föras in i hålet i kåpan.
Säkra kåpan med skruvarna och
sätt tillbaka anslutningsdonen i
ursprungslägena.
Fäst kabelhärvan genom att sätt till-
baka hakarna på spegelns baksida
på samma sätt som tidigare.
Passa in flikarna och fäst spegeln
genom att trycka in respektive
diagonalt motsatt flikpar i den
ordningen.
Se till att flikarna sätts in i samma ord-
ning som bilden visar, tryck på dem
tills du hör ett klick.
Om inget klick hörs ska du inte for-
cera in flikarna. Ta istället bort spe-
geln och kontrollera att flikarna är
inpassade.
När spegeln har fästs tas skyddstejpen
bort från spegelkåpans nedre del.
10
11
12
OM53C61SE_IS300h.book Page 455 Tuesday, October 7, 2014 10:29 AM

4567-3. Arbeten som du kan göra själv
OM53C61SE

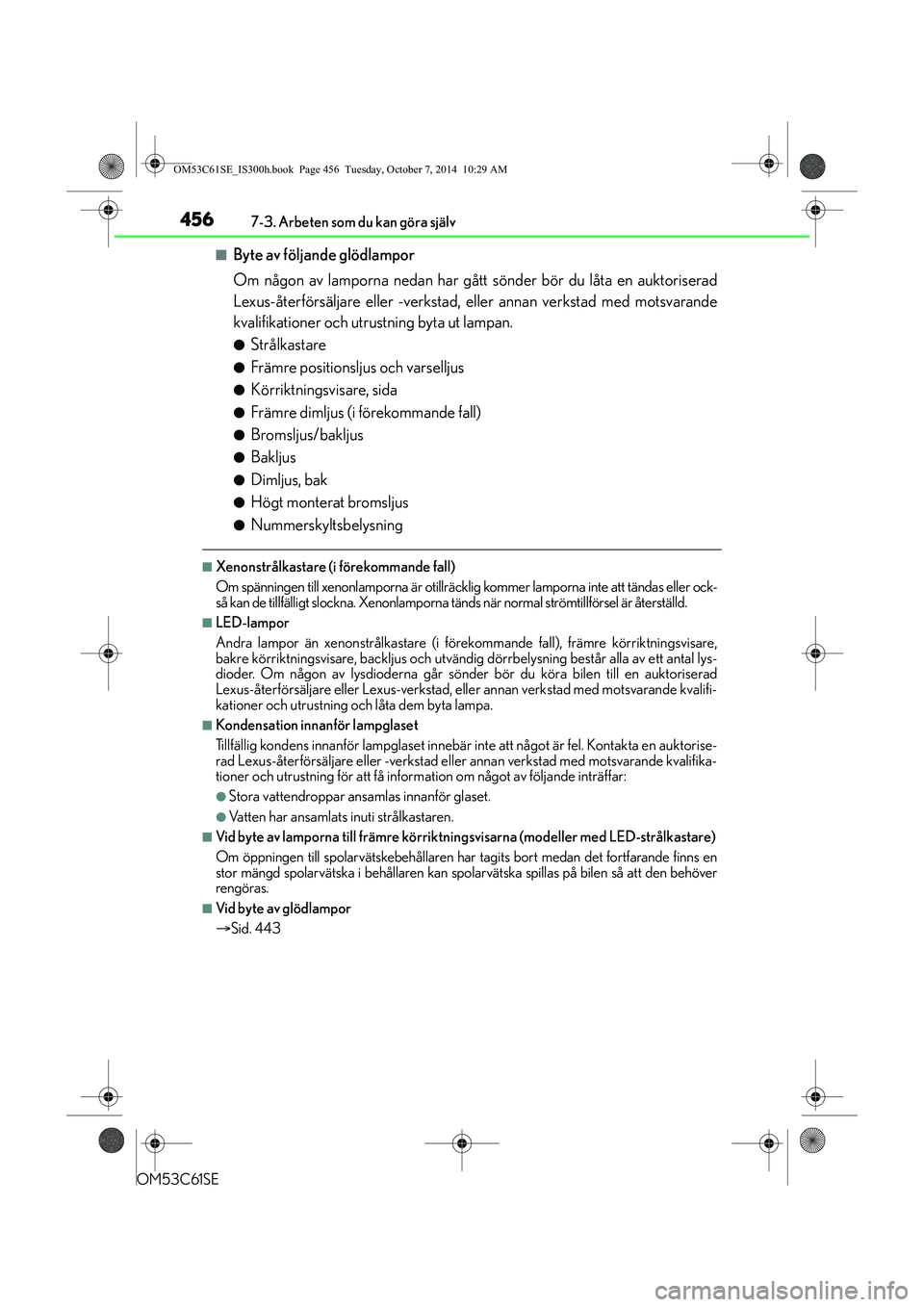

nByte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en auktoriserad
Lexus-återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning byta ut lampan.
lStrålkastare
lFrämre positionsljus och varselljus
lKörriktningsvisare, sida
lFrämre dimljus (i förekommande fall)
lBromsljus/bakljus
lBakljus
lDimljus, bak
lHögt monterat bromsljus
lNummerskyltsbelysning
nXenonstrålkastare (i förekommande fall)
Om spänningen till xenonlamporna är otillräck lig kommer lamporna inte att tändas eller ock-
så kan de tillfälligt slockna. Xenonlamporna tä nds när normal strömtillförsel är återställd.
nLED-lampor
Andra lampor än xenonstrålkastare (i före kommande fall), främre körriktningsvisare,
bakre körriktningsvisare, backljus och utvändig dörrbelysning består alla av ett antal lys-
dioder. Om någon av lysdioderna går sönder bör du köra bilen till en auktoriserad
Lexus-återförsäljare eller Lexus-verkstad, e ller annan verkstad med motsvarande kvalifi-
kationer och utrustning och låta dem byta lampa.
nKondensation innanför lampglaset
Tillfällig kondens innanför lampgl aset innebär inte att något är fel. Kontakta en auktorise-
rad Lexus-återförsäljare eller -verkstad elle r annan verkstad med motsvarande kvalifika-
tioner och utrustning för att få inform ation om något av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
lVatten har ansamlats inuti strålkastaren.
nVid byte av lamporna till främre körriktni ngsvisarna (modeller med LED-strålkastare)
Om öppningen till spolarvätskebehållaren har tagits bort medan det fortfarande finns en
stor mängd spolarvätska i behållaren kan spol arvätska spillas på bilen så att den behöver
rengöras.
nVid byte av glödlampor
 Sid. 443
OM53C61SE_IS300h.book Page 456 Tu esday, October 7, 2014 10:29 AM

4577-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE

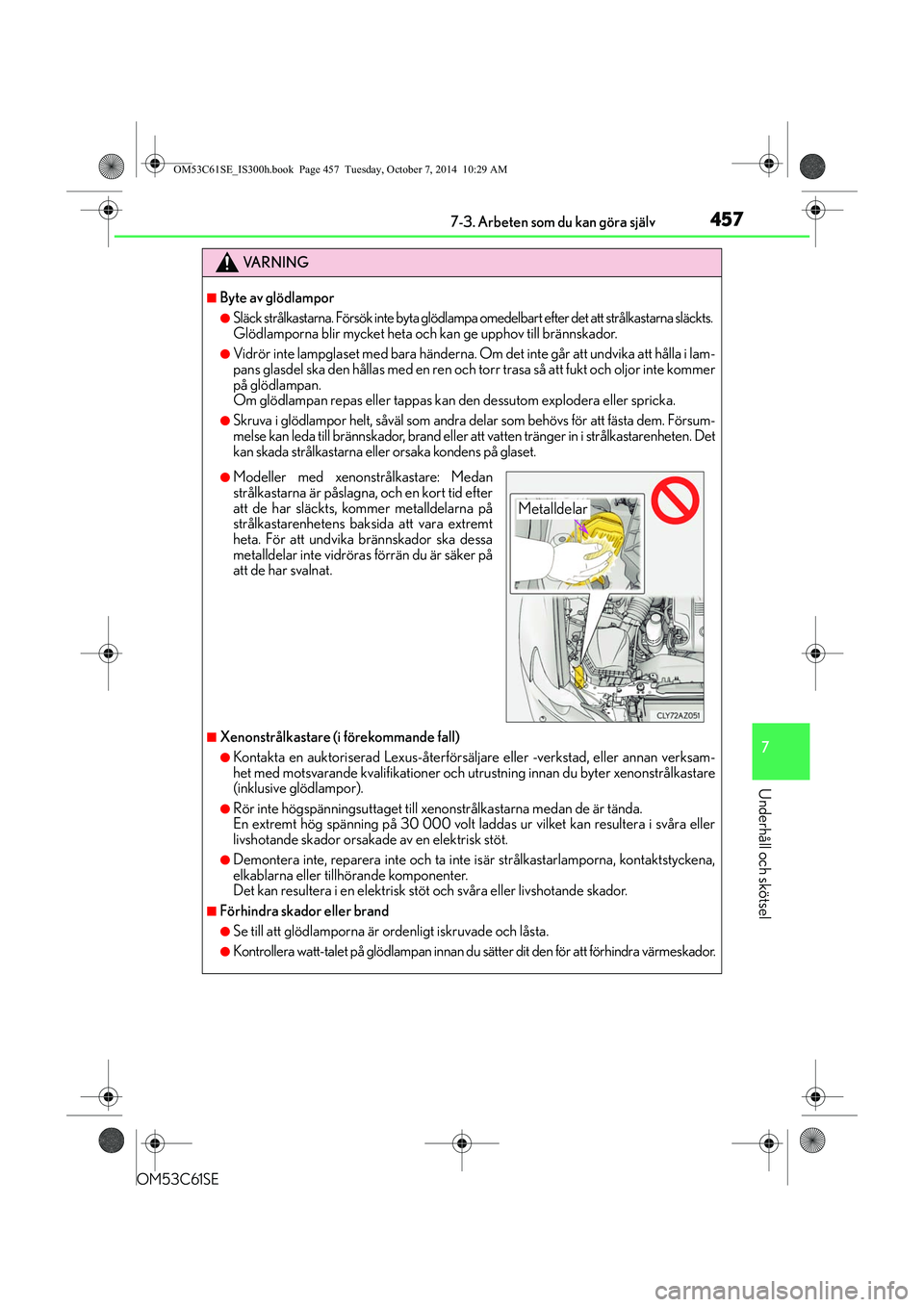

VA R N I N G
nByte av glödlampor
lSläck strålkastarna. Försök inte byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta oc h kan ge upphov till brännskador.
lVidrör inte lampglaset med bara händerna. Om det inte går att undvika att hålla i lam-
pans glasdel ska den hållas med en ren och to rr trasa så att fukt och oljor inte kommer
på glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller spricka.
lSkruva i glödlampor helt, såväl som andra de lar som behövs för att fästa dem. Försum-
melse kan leda till brännskador, brand eller a tt vatten tränger in i strålkastarenheten. Det
kan skada strålkastarna eller orsaka kondens på glaset.
nXenonstrålkastare (i förekommande fall)
lKontakta en auktoriserad Lexus-återförsäl jare eller -verkstad, eller annan verksam-
het med motsvarande kvalifikationer och utru stning innan du byter xenonstrålkastare
(inklusive glödlampor).
lRör inte högspänningsuttaget till xeno nstrålkastarna medan de är tända.
En extremt hög spänning på 30 000 volt la ddas ur vilket kan resultera i svåra eller
livshotande skador orsakade av en elektrisk stöt.
lDemontera inte, reparera inte och ta inte isär strålkastarlamporna, kontaktstyckena,
elkablarna eller tillhörande komponenter.
Det kan resultera i en elektrisk stöt och svåra eller livshotande skador.
nFörhindra skador eller brand
lSe till att glödlamporna är ordenligt iskruvade och låsta.
lKontrollera watt-talet på glödlampan innan du sätter dit den för att förhindra värmeskador.
lModeller med xenonstrålkastare: Medan
strålkastarna är påslagna, och en kort tid efter
att de har släckts, kommer metalldelarna på
strålkastarenhetens baksida att vara extremt
heta. För att undvika brännskador ska dessa
metalldelar inte vidröras förrän du är säker på
att de har svalnat.
Metalldelar
OM53C61SE_IS300h.book Page 457 Tu esday, October 7, 2014 10:29 AM

4587-3. Arbeten som du kan göra själv
OM53C61SE

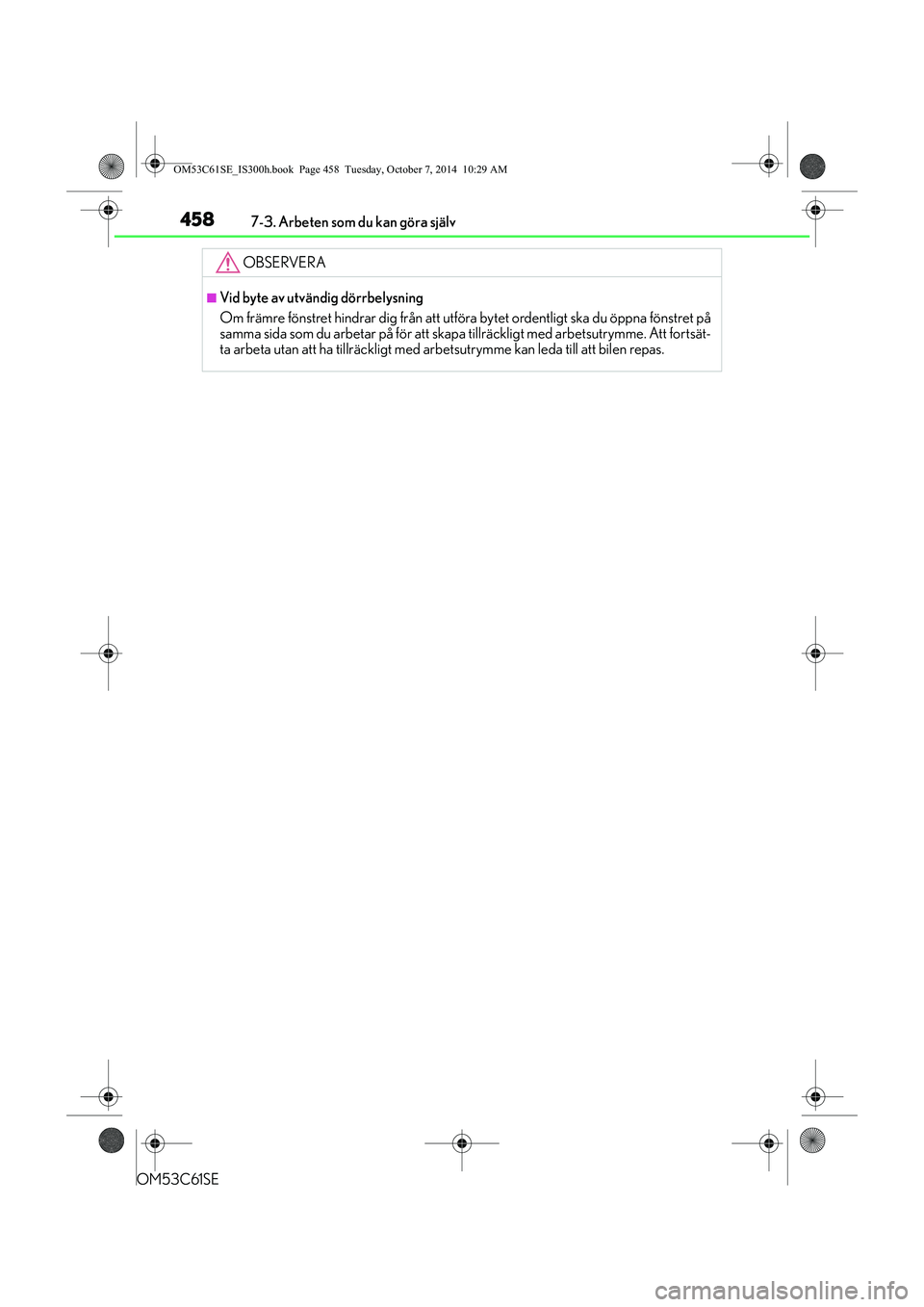

OBSERVERA
nVid byte av utvändig dörrbelysning
Om främre fönstret hindrar dig från att utföra bytet ordentligt ska du öppna fönstret på
samma sida som du arbetar på för att skapa tillräckligt med arbetsutrymme. Att fortsät-
ta arbeta utan att ha tillräckligt med arbetsutrymme kan leda till att bilen repas.
OM53C61SE_IS300h.book Page 458 Tu esday, October 7, 2014 10:29 AM

459
8Om problem uppstår
OM53C61SE
8-1. Viktig informationVarningsblinkers .........................460
Om du måste få stopp på bilen i en nödsituation..............461 8-2. Åtgärder i en nödsituation
Om bilen måste bärgas eller bogseras ..................................... 462
Om du tror att något är fel ..... 468
Om en varningslampa tänds eller en
varningssignal hörs................. 469
Om ett varningsmeddelande visas ...............................................475
Om du får punktering (modeller utan run-flat
däck) ............................................ 492
Om du får punktering (modeller med run-flat
däck) ............................................506
Om hybridsystemet inte startar........................................... 507
Om växelspaken inte kan flyttas från P ...............................509
Om den elektroniska nyckeln inte fungerar............................... 510
Om 12-voltsbatteriet är urladdat ........................................ 513
Om motorn blir överhettad .... 518
Om bilen fastnar ........................ 522
OM53C61SE_IS300h.book Page 459 Tu esday, October 7, 2014 10:29 AM

460
OM53C61SE8-1. Viktig information

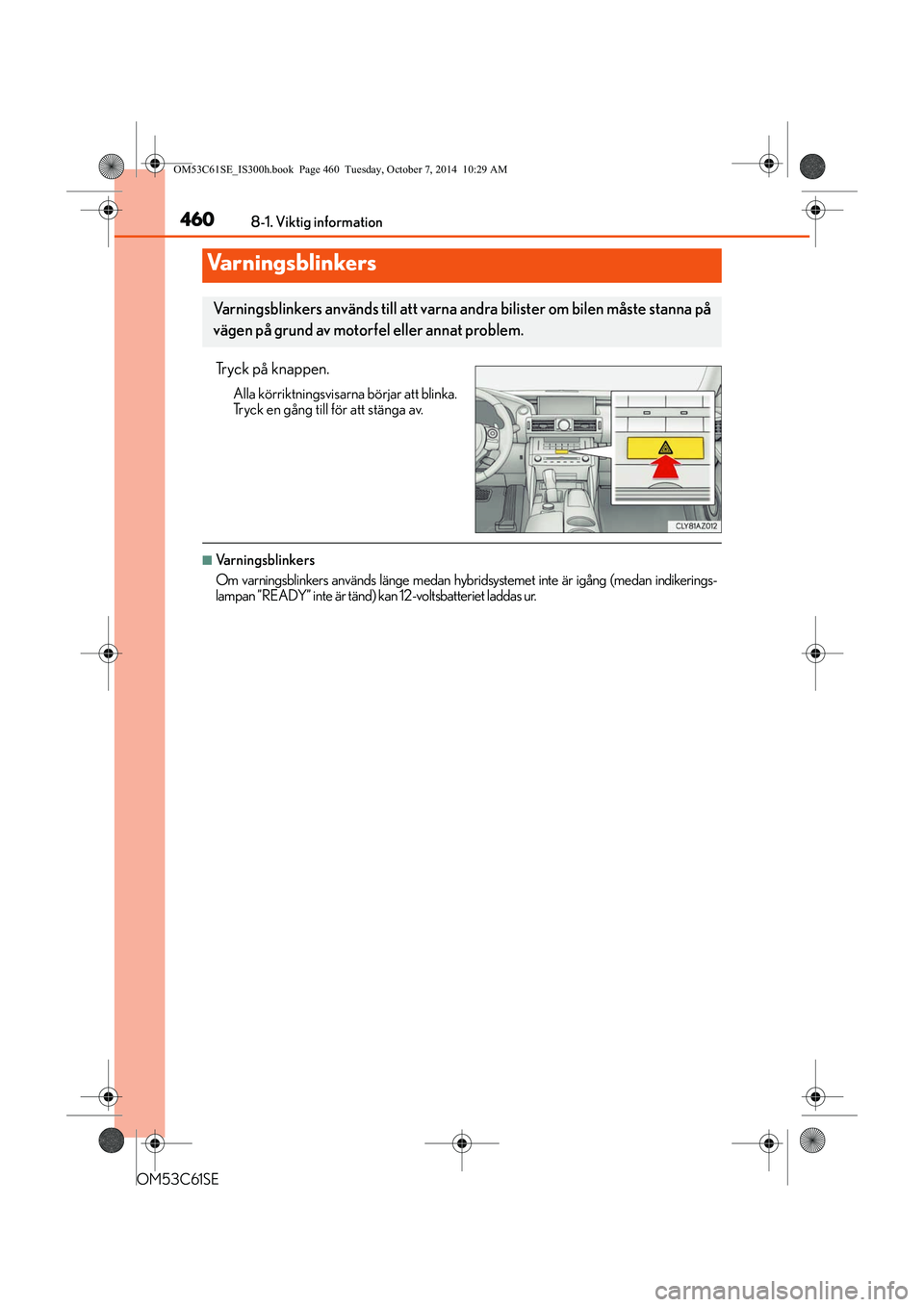

Tryck på knappen.
Alla körriktningsvisarna börjar att blinka.
Tryck en gång till för att stänga av.
nVarningsblinkers
Om varningsblinkers används lä
nge medan hybridsystemet inte är igång (medan indikerings-
lampan ”READY” inte är tänd) kan 12-voltsbatteriet laddas ur.
Varningsblinkers
Varningsblinkers används till att varna an dra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat problem.
OM53C61SE_IS300h.book Page 460 Tu esday, October 7, 2014 10:29 AM
