5118-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE
Se till att växelspaken är i P och trampa på bromspedalen.
Tryck sidan med Lexus-emblemet på
den elektroniska nyckeln mot startkon-
takten.
När den elektroniska nyckeln känns av,
hörs en summerton och startkontakten
kan tryckas till tändningsläge.
Om det elektroniska lås- och startsyste-
met inaktiveras under en specialinställ-
ning trycks startkontakten till radioläge.
Trampa ned bromspedalen hårt och kontrollera att visas på informa-
tionsdisplayen.
Tryck på startkontakten.
Om hybridsystemet ändå inte startar bör du kontakta en auktoriserad Lexus-återför-
säljare eller -verkstad, eller annan verksamhet med motsvarande kvalifikationer och
utrustning.
Starta hybridsystemet
1
2
3
4
OM53C61SE_IS300h.book Page 511 Tu esday, October 7, 2014 10:29 AM

5128-2. Åtgärder i en nödsituation
OM53C61SE

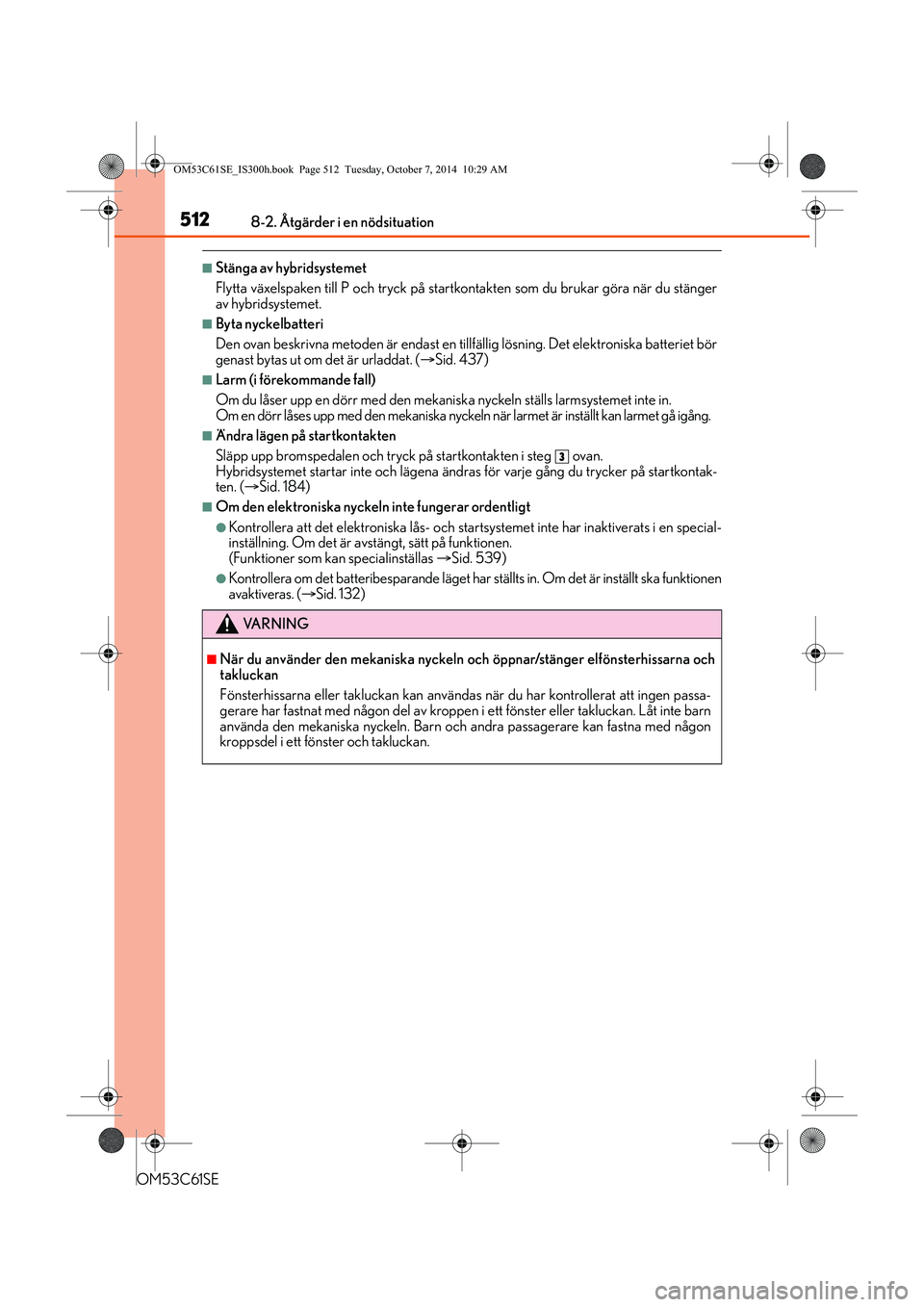

nStänga av hybridsystemet
Flytta växelspaken till P och tryck på startkontakten som du brukar göra när du stänger
av hybridsystemet.
nByta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska batteriet bör
genast bytas ut om det är urladdat. ( Sid. 437)
nLarm (i förekommande fall)
Om du låser upp en dörr med den mekanisk a nyckeln ställs larmsystemet inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan larmet gå igång.
nÄndra lägen på startkontakten
Släpp upp bromspedalen och tryck på startkontakten i steg ovan.
Hybridsystemet startar inte och lägena ändras för varje gång du trycker på startkontak-
ten. ( Sid. 184)
nOm den elektroniska nyckeln inte fungerar ordentligt
lKontrollera att det elektroniska lås- och startsystemet inte har inaktiverats i en special-
inställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas Sid. 539)
lKontrollera om det batteribesparande läget har ställts in. Om det är inställt ska funktionen
avaktiveras. ( Sid. 132)
3
VA R N I N G
nNär du använder den mekaniska nyckeln oc h öppnar/stänger elfönsterhissarna och
takluckan
Fönsterhissarna eller takluckan kan användas när du har kontrollerat att ingen passa-
gerare har fastnat med någon del av kroppen i ett fönster eller takluckan. Låt inte barn
använda den mekaniska nyckeln. Barn och andra passagerare kan fastna med någon
kroppsdel i ett fönster och takluckan.
OM53C61SE_IS300h.book Page 512 Tu esday, October 7, 2014 10:29 AM

5138-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE

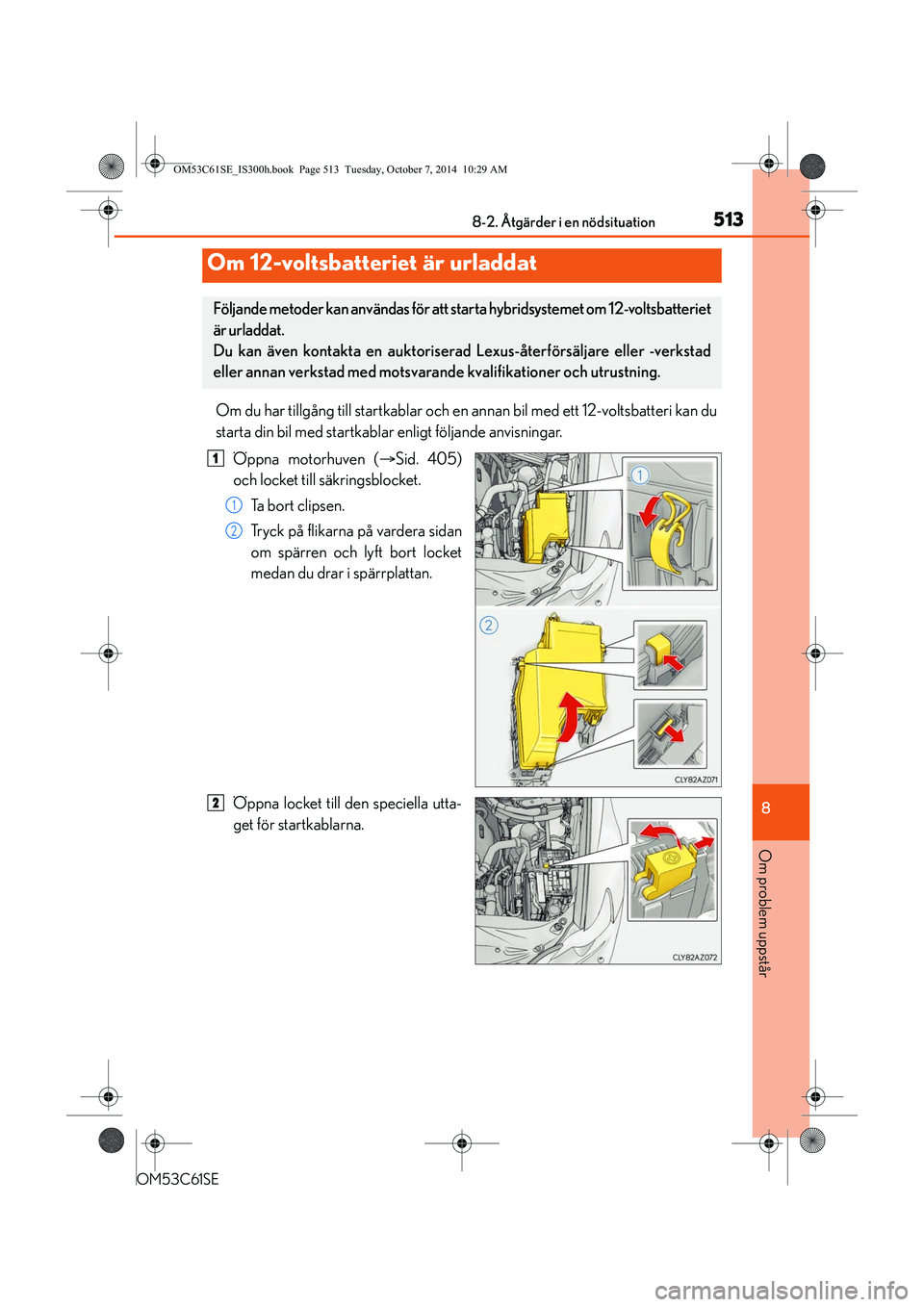

Om du har tillgång till startkablar och en annan bil med ett 12-voltsbatteri kan du
starta din bil med startkablar enligt följande anvisningar.Öppna motorhuven ( Sid. 405)
och locket till säkringsblocket.
Ta bort clipsen.
Tryck på flikarna på vardera sidan
om spärren och lyft bort locket
medan du drar i spärrplattan.
Öppna locket till den speciella utta-
get för startkablarna.
Om 12-voltsbatteriet är urladdat
Följande metoder kan användas för att star ta hybridsystemet om 12-voltsbatteriet
är urladdat.
Du kan även kontakta en auktoriserad Lexus-återförsäljare eller -verkstad
eller annan verkstad med motsvarand e kvalifikationer och utrustning.
1
1
2
2
OM53C61SE_IS300h.book Page 513 Tu esday, October 7, 2014 10:29 AM

5148-2. Åtgärder i en nödsituation
OM53C61SE

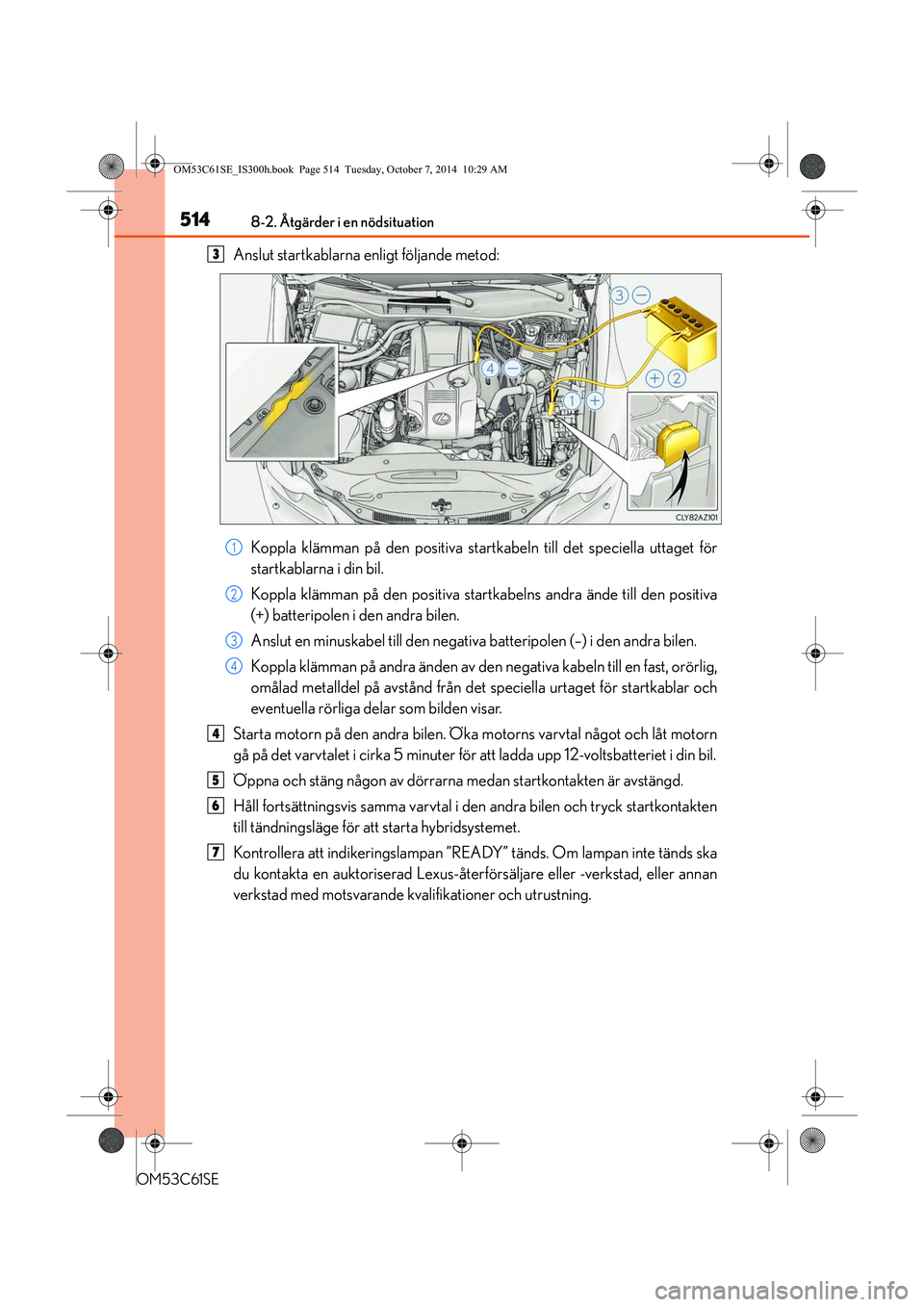

Anslut startkablarna enligt följande metod:Koppla klämman på den positiva startkabeln till det speciella uttaget för
startkablarna i din bil.
Koppla klämman på den positiva startkabelns andra ände till den positiva
(+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den andra bilen.
Koppla klämman på andra änden av den ne gativa kabeln till en fast, orörlig,
omålad metalldel på avstånd från det speciella urtaget för startkablar och
eventuella rörliga delar som bilden visar.
Starta motorn på den andra bilen. Ök a motorns varvtal något och låt motorn
gå på det varvtalet i cirka 5 minuter för att ladda upp 12-voltsbatteriet i din bil.
Öppna och stäng någon av dörrarna medan startkontakten är avstängd.
Håll fortsättningsvis samma varvtal i den andra bilen och tryck startkontakten
till tändningsläge för att starta hybridsystemet.
Kontrollera att indikeringslampan ”READY” tänds. Om lampan inte tänds ska
du kontakta en auktoriserad Lexus-åter försäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.3
1
2
3
4
4
5
6
7
OM53C61SE_IS300h.book Page 514 Tu esday, October 7, 2014 10:29 AM

5158-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE

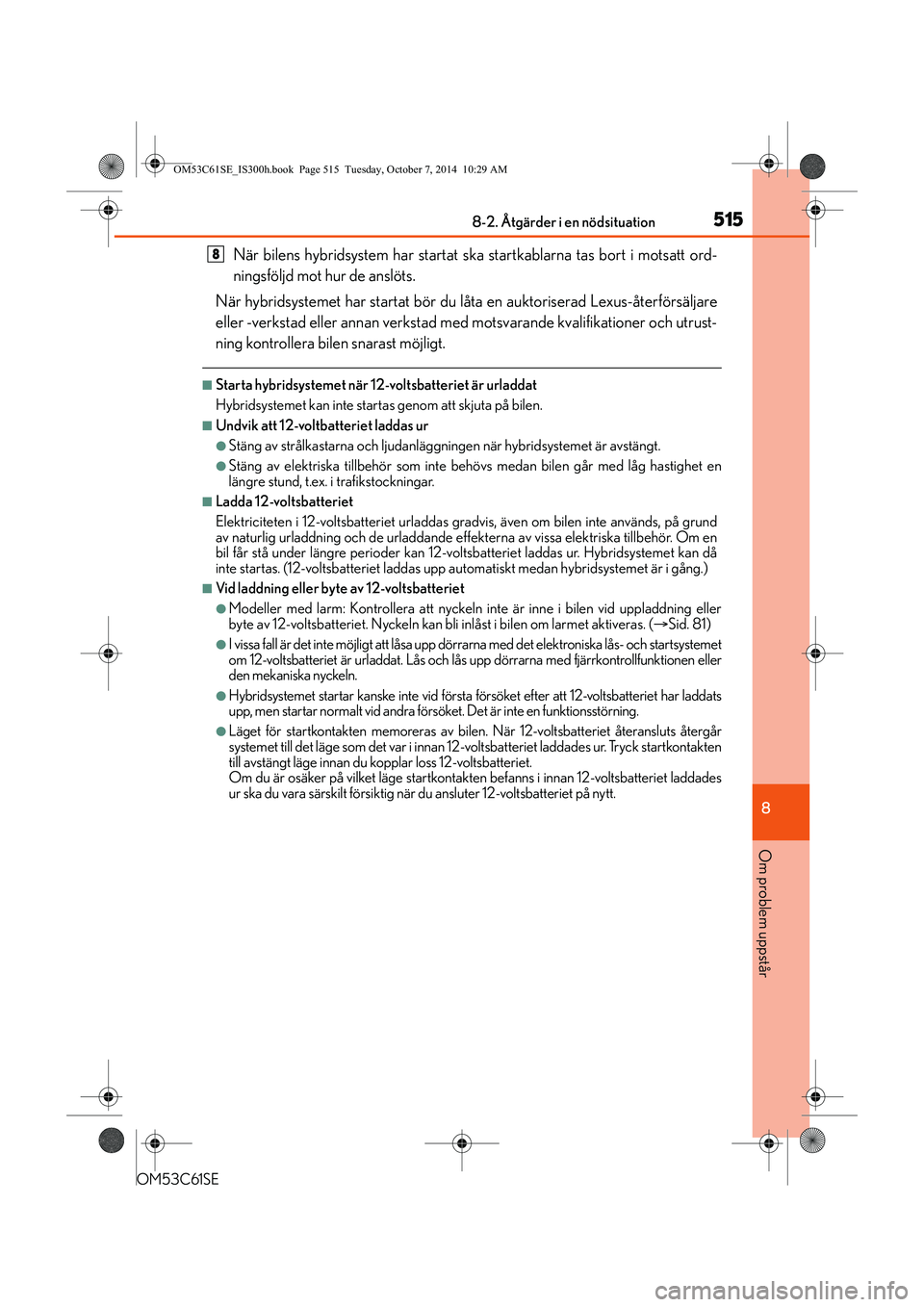

När bilens hybridsystem har startat ska startkablarna tas bort i motsatt ord-
ningsföljd mot hur de anslöts.
När hybridsystemet har startat bör du lå ta en auktoriserad Lexus-återförsäljare
eller -verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning kontrollera bilen snarast möjligt.
nStarta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte starta s genom att skjuta på bilen.
nUndvik att 12-voltbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybr idsystemet är avstängt.
lStäng av elektriska tillbehör som inte be hövs medan bilen går med låg hastighet en
längre stund, t.ex. i trafikstockningar.
nLadda 12-voltsbatteriet
Elektriciteten i 12-voltsbatterie t urladdas gradvis, även om bilen inte används, på grund
av naturlig urladdning och de urladdande ef fekterna av vissa elektriska tillbehör. Om en
bil får stå under längre perioder kan 12-voltsbatteriet laddas ur. Hybridsystemet kan då
inte startas. (12-voltsbatteriet laddas upp automatiskt medan hybridsystemet är i gång.)
nVid laddning eller byte av 12-voltsbatteriet
lModeller med larm: Kontrollera att nyckeln inte är inne i bilen vid uppladdning eller
byte av 12-voltsbatteriet. Nyckeln kan bli inlåst i bilen om larmet aktiveras. ( Sid. 81)
lI vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås- och startsystemet
om 12-voltsbatteriet är urladdat. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
lHybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatteriet har laddats
upp, men startar normalt vid andra försöket. Det är inte en funktionsstörning.
lLäget för startkontakten memoreras av bilen. När 12-voltsbatteriet återansluts återgår
systemet till det läge som det var i innan 12 -voltsbatteriet laddades ur. Tryck startkontakten
till avstängt läge innan du kopplar loss 12-voltsbatteriet.
Om du är osäker på vilket läge startkonta kten befanns i innan 12-voltsbatteriet laddades
ur ska du vara särskilt försiktig när du ansluter 12-voltsbatteriet på nytt.
8
OM53C61SE_IS300h.book Page 515 Tu esday, October 7, 2014 10:29 AM

5168-2. Åtgärder i en nödsituation
OM53C61SE

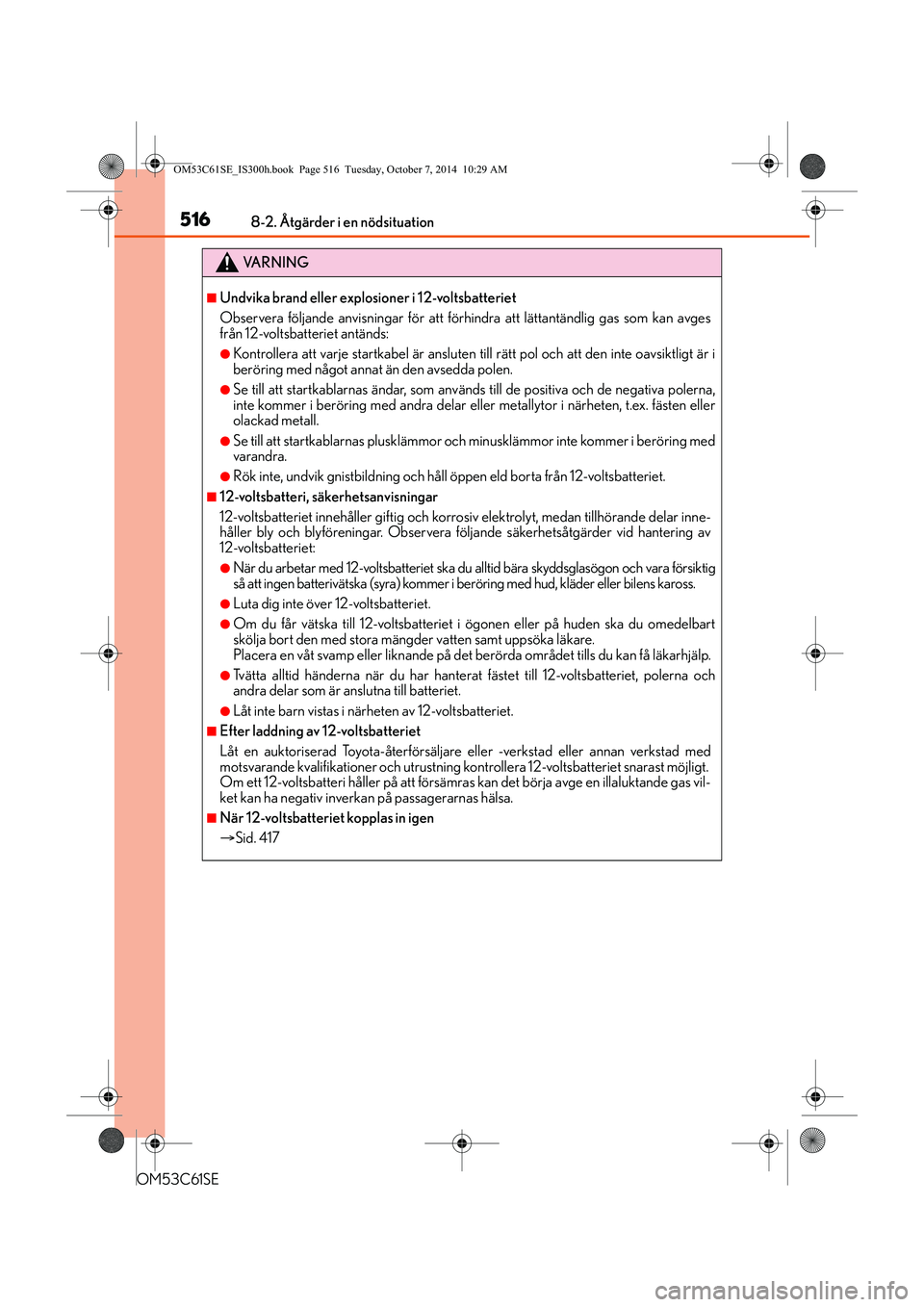

VA R N I N G
nUndvika brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantändlig gas som kan avges
från 12-voltsbatteriet antänds:
lKontrollera att varje startkabel är ansluten till rätt pol och att den inte oavsiktligt är i
beröring med något annat än den avsedda polen.
lSe till att startkablarnas ändar, som används till de positiva och de negativa polerna,
inte kommer i beröring med andra delar eller metallytor i närheten, t.ex. fästen eller
olackad metall.
lSe till att startkablarnas plusklämmor och minusklämmor inte kommer i beröring med
varandra.
lRök inte, undvik gnistbildning och håll öppen eld borta från 12-voltsbatteriet.
n12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande delar inne-
håller bly och blyföreningar. Observera följande säkerhetsåtgärder vid hantering av
12-voltsbatteriet:
lNär du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasög on och vara försiktig
så att ingen batterivätska (syra) kommer i berö ring med hud, kläder eller bilens kaross.
lLuta dig inte över 12-voltsbatteriet.
lOm du får vätska till 12-voltsbatteriet i ögonen eller på huden ska du omedelbart
skölja bort den med stora mängde r vatten samt uppsöka läkare.
Placera en våt svamp eller likn ande på det berörda området tills du kan få läkarhjälp.
lTvätta alltid händerna när du har hanterat fästet till 12-voltsbatteriet, polerna och
andra delar som är anslutna till batteriet.
lLåt inte barn vistas i närheten av 12-voltsbatteriet.
nEfter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-å terförsäljare eller -verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning ko ntrollera 12-voltsbatteriet snarast möjligt.
Om ett 12-voltsbatteri håller på att försämras kan det börja avge en illaluktande gas vil-
ket kan ha negativ inverkan på passagerarnas hälsa.
nNär 12-voltsbatteriet kopplas in igen
Sid. 417
OM53C61SE_IS300h.book Page 516 Tu esday, October 7, 2014 10:29 AM

5178-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE

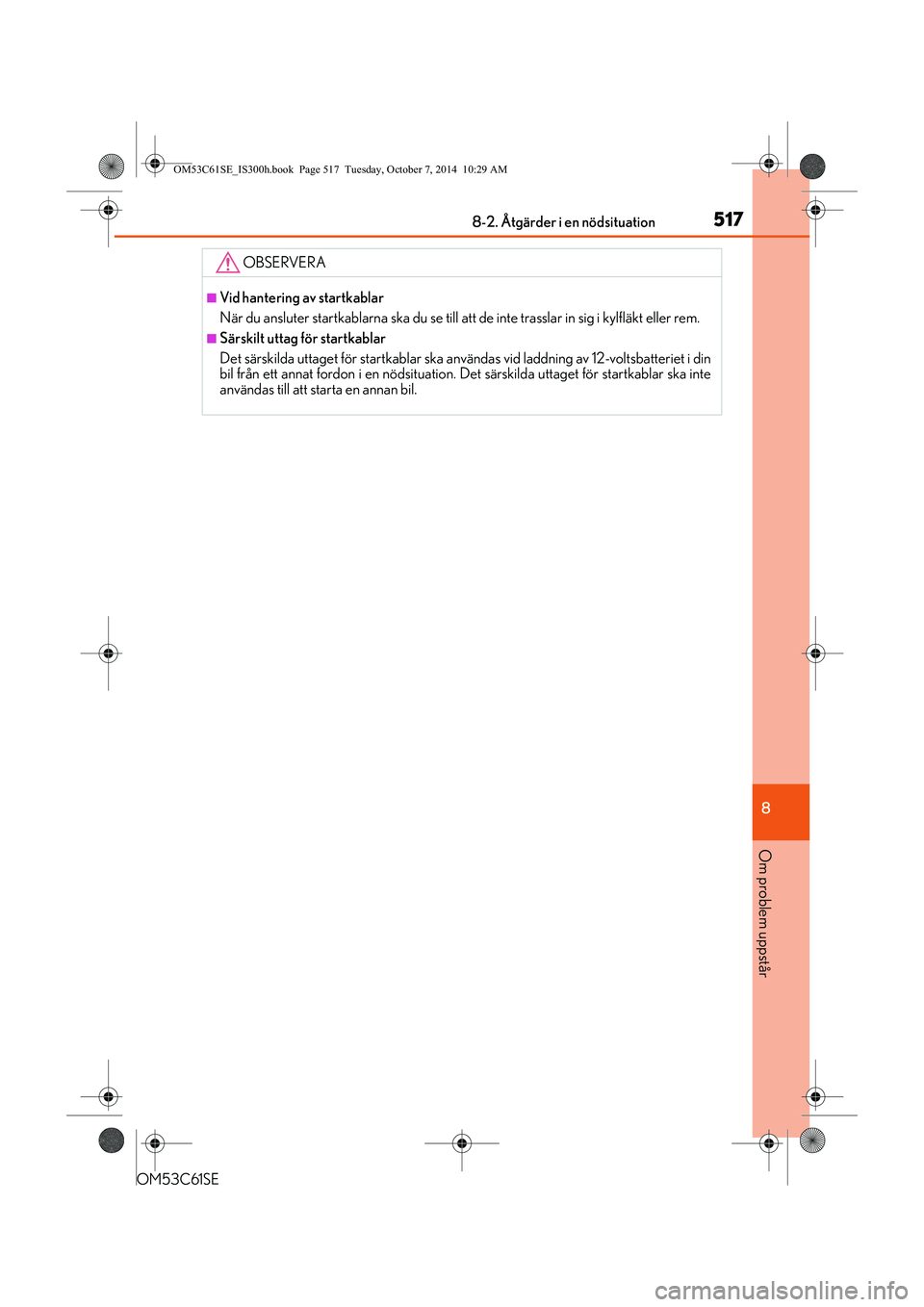

OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläkt eller rem.
nSärskilt uttag för startkablar
Det särskilda uttaget för startkablar ska användas vid laddning av 12-voltsbatteriet i din
bil från ett annat fordon i en nödsituation . Det särskilda uttaget för startkablar ska inte
användas till att starta en annan bil.
OM53C61SE_IS300h.book Page 517 Tu esday, October 7, 2014 10:29 AM

5188-2. Åtgärder i en nödsituation
OM53C61SE
lMätaren för kylarvätsketemperaturen (Sid. 91) går in i det röda området, eller
hybridsystemet verkar förlora kraft. (Exe mpelvis ökar inte bilens hastighet.)
l”Hybrid System Overheat” visas på informationsdisplayen.
lÅnga strömmar ut från under motorhuven.
nOm nålen på temperaturmätaren för kylarvätska kommer in i det röda området
Stanna bilen på en säker plats, stäng av luftkonditioneringen, stäng därefter
av hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat
tillräckligt kan slangarna och
kylaren undersökas med avse-
ende på läckage.
Ky l a re
Kylfläktar
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Lexus-åter-
försäljare eller -verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Rätt vätskenivå ska ligga mellan
”FULL”- och ”LOW”-linjerna när
motorn är kall.Behållare
”FULL”
”LOW”
Om motorn blir överhettad
Följande kan indikera att bilen överhettas.
Åtgärder
1
2
3
1
2
4
1
2
3
OM53C61SE_IS300h.book Page 518 Tu esday, October 7, 2014 10:29 AM

5198-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE
Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att kontrollera att kyl-
fläktarna går igång och för att kontrollera om kylarvätska läcker från kylaren
eller slangarna.
Fläktarna går igång när luftko nditioneringen sätts på omedelbart efter en kallstart.
Bekräfta att fläktarna är igång genom att lyssna efter fläktljudet och luftflödet.
Starta och stäng av luftkonditioneringen upprepade gånger om det är svårt att
kontrollera detta.
(Fläktarna fungerar eventuellt in te i temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av hybridsystemet omedelbart och kontakta en auktoriserad Lexus-åter-
försäljare eller Lexus-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Om fläktarna är igång:
Låt närmaste Lexus-återförsäljare eller Lexus-verkstad eller annan verkstad
med motsvarande kvalifikationer oc h utrustning kontrollera bilen.
nOm ”Hybrid System Overheat” visas på informationsdisplayen
Stanna bilen på säker plats.
Stäng av hybridsystemet och lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat
kan slangarna och kylaren under-
sökas med avseende på läckage. Ky l a re
Kylfläktar
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Lexus-åter-
försäljare eller -verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
5
6
7
1
2
3
1
2
OM53C61SE_IS300h.book Page 519 Tu esday, October 7, 2014 10:29 AM

5208-2. Åtgärder i en nödsituation
OM53C61SE
Rätt vätskenivå ska ligga mellan
”F” och ”L”-linjerna på behållaren.Behållare
”F”
”L”
Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska inte finns tillgänglig.
Starta hybridsystemet och kontrollera informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och kontakta en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Om meddelandet inte visas:
Låt en auktoriserad Lexus-återförsäljare eller -verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
4
1
2
3
5
6
OM53C61SE_IS300h.book Page 520 Tu esday, October 7, 2014 10:29 AM
