Lexus IS300h 2014 Ägarmanual (in Swedish)
Manufacturer: LEXUS, Model Year: 2014, Model line: IS300h, Model: Lexus IS300h 2014Pages: 576, PDF Size: 25.98 MB
Page 531 of 576

531
9
9-1. Specifikationer
Specifikationer
OM53C61SE
nTändstift
Kylsystem
BensinmotorDrivenhet
Kapacitet8,2 liter2,0 liter
Ky l a r v ä t s k a
Någon av följande kan användas:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalita tiv etylenglykolbaserad kylarvätska som
inte innehåller silikat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”
Använd inte enbart vatten.
Tändsystem
Fabrikat DENSO FK20HBR8
Elektrodavstånd 0,8 mm
OBSERVERA
nTändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM53C61SE_IS300h.book Page 531 Tu esday, October 7, 2014 10:29 AM

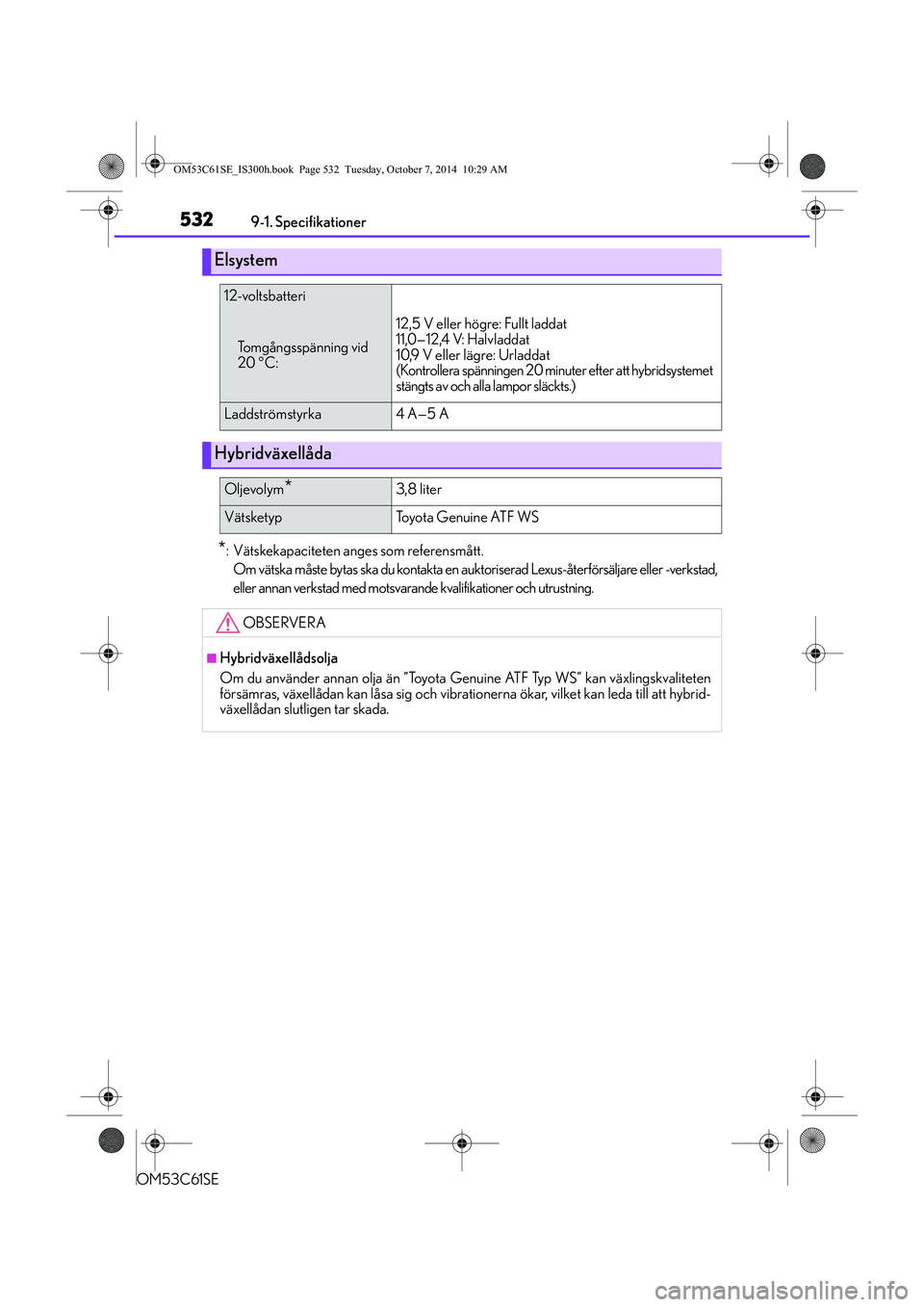

Page 532 of 576

5329-1. Specifikationer
OM53C61SE
*: Vätskekapaciteten anges som referensmått. Om vätska måste bytas ska du kontakta en aukt oriserad Lexus-återförsäljare eller -verkstad,
eller annan verkstad med motsvarand e kvalifikationer och utrustning.
Elsystem
12-voltsbatteri
Tomgångsspänning vid
20 C:
12,5 V eller högre: Fullt laddat
11,0—12,4 V: Halvladdat
10,9 V eller lägre: Urladdat
(Kontrollera spänningen 20 minuter efter att hybridsystemet
stängts av och alla lampor släckts.)
Laddströmstyrka4 A—5 A
Hybridväxellåda
Oljevolym*3,8 liter
VätsketypTo y o t a G e n u i n e AT F W S
OBSERVERA
nHybridväxellådsolja
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlingskvaliteten
försämras, växellådan kan låsa sig och vibrationerna ökar, vilket kan leda till att hybrid-
växellådan slutligen tar skada.
OM53C61SE_IS300h.book Page 532 Tu esday, October 7, 2014 10:29 AM
Page 533 of 576

533
9
9-1. Specifikationer
Specifikationer
OM53C61SE Motorn i din Lexus är fylld med ”Toyota Genuine Differential Gear Oil” från fabriken.
Använd Lexus godkända ”Toyota Genuine Differ
ential Gear Oil”, eller likvärdig olja som
motsvarar ovanstående specifikation. Kontak ta en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med mo tsvarande kvalifikationer och utrustning för
att få mer information.
*1: Minsta tillåtna pedalspel när pedalen tram pas ned med kraften 500 N och hybridsystemet
är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften 300 N
Differential
Oljevolym1,35 liter
Oljetyp och viskositetToyota Genuine Differential gear oil LT
75W-85 GL-5 eller motsvarande
Bromsar
Pedalavstånd till golvet*1Min. 117 mm
Pedalspel1,0—2,0 mm
Parkeringsbromsens pedal-
rörelse
*27—10 hack
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3, eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM53C61SE_IS300h.book Page 533 Tu esday, October 7, 2014 10:29 AM

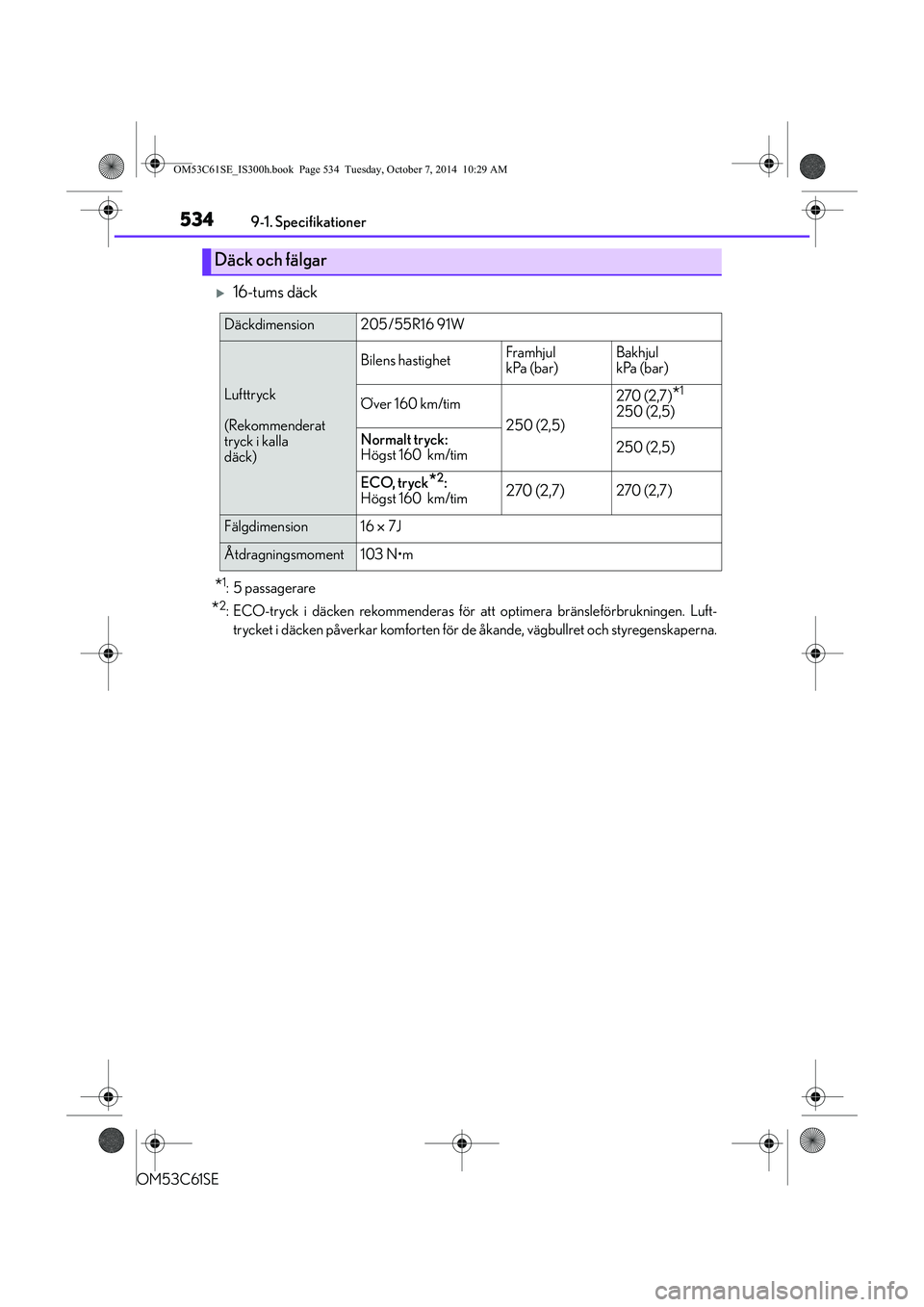

Page 534 of 576

5349-1. Specifikationer
OM53C61SE
16-tums däck
*1: 5 passagerare
*2: ECO-tryck i däcken rekommenderas för att optimera bränsleförbrukningen. Luft- trycket i däcken påverkar komforten för de åkande, vägbullret och styregenskaperna.
Däck och fälgar
Däckdimension205/55R16 91W
Lufttryck
(Rekommenderat
tryck i kalla
däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
250 (2,5)
270 (2,7)*1
250 (2,5)
Normalt tryck:
Högst 160 km/tim250 (2,5)
ECO, tryck*2:
Högst 160 km/tim270 (2,7)270 (2,7)
Fälgdimension16 7J
Åtdragningsmoment103 N•m
OM53C61SE_IS300h.book Page 534 Tu esday, October 7, 2014 10:29 AM

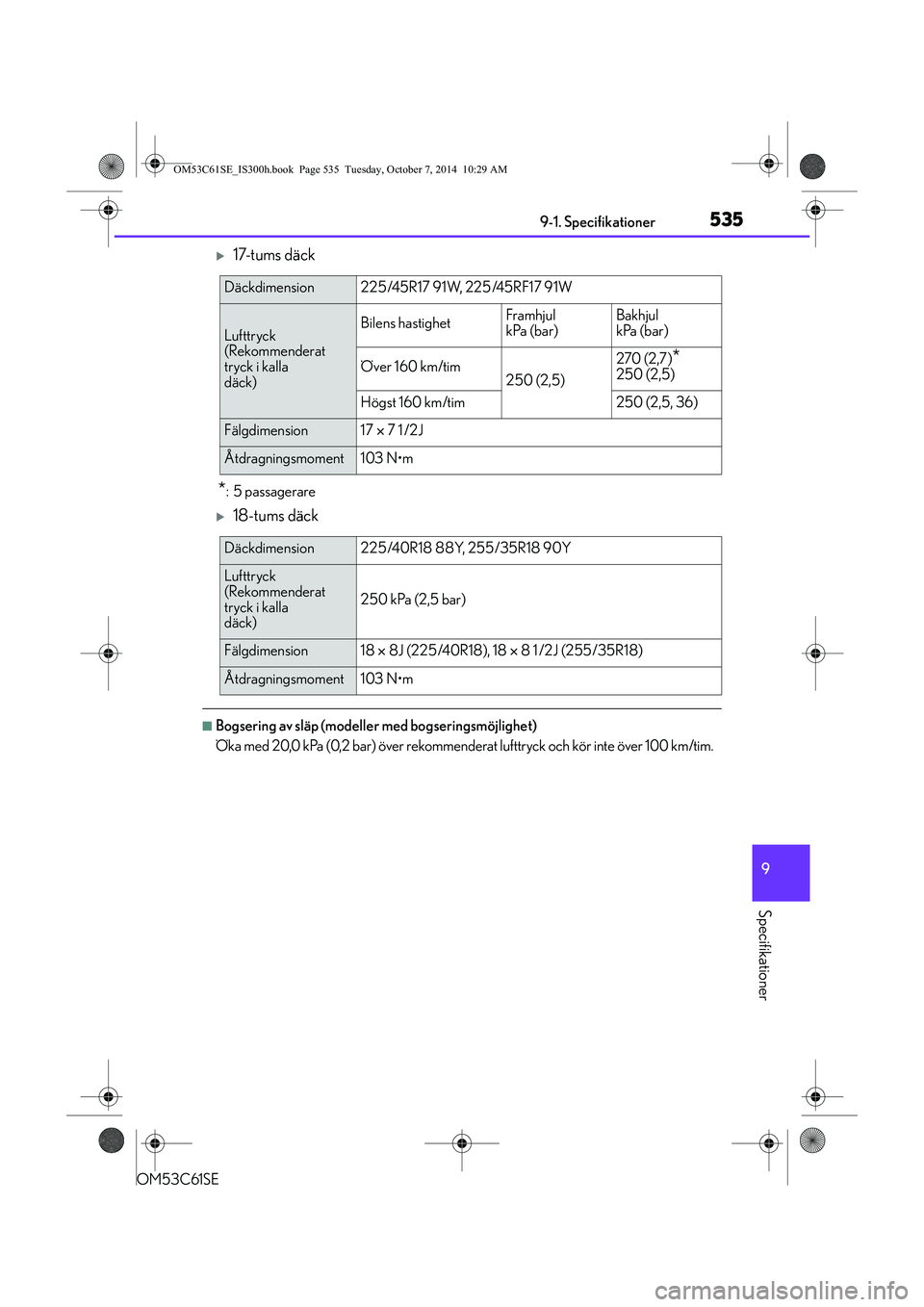

Page 535 of 576

535
9
9-1. Specifikationer
Specifikationer
OM53C61SE
17-tums däck
*: 5 passagerare
18-tums däck
nBogsering av släp (modelle
r med bogseringsmöjlighet)
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över 100 km/tim.
Däckdimension225/45R17 91W, 225/45RF17 91W
Lufttryck
(Rekommenderat
tryck i kalla
däck)Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim250 (2,5)
270 (2,7)*
250 (2,5)
Högst 160 km/tim250 (2,5, 36)
Fälgdimension17 7 1 /2J
Åtdragningsmoment103 N•m
Däckdimension225/40R18 88Y, 255/35R18 90Y
Lufttryck
(Rekommenderat
tryck i kalla
däck)
250 kPa (2,5 bar)
Fälgdimension18 8J (225/40R18), 18 8 1 /2J (255/35R18)
Åtdragningsmoment103 N•m
OM53C61SE_IS300h.book Page 535 Tu esday, October 7, 2014 10:29 AM

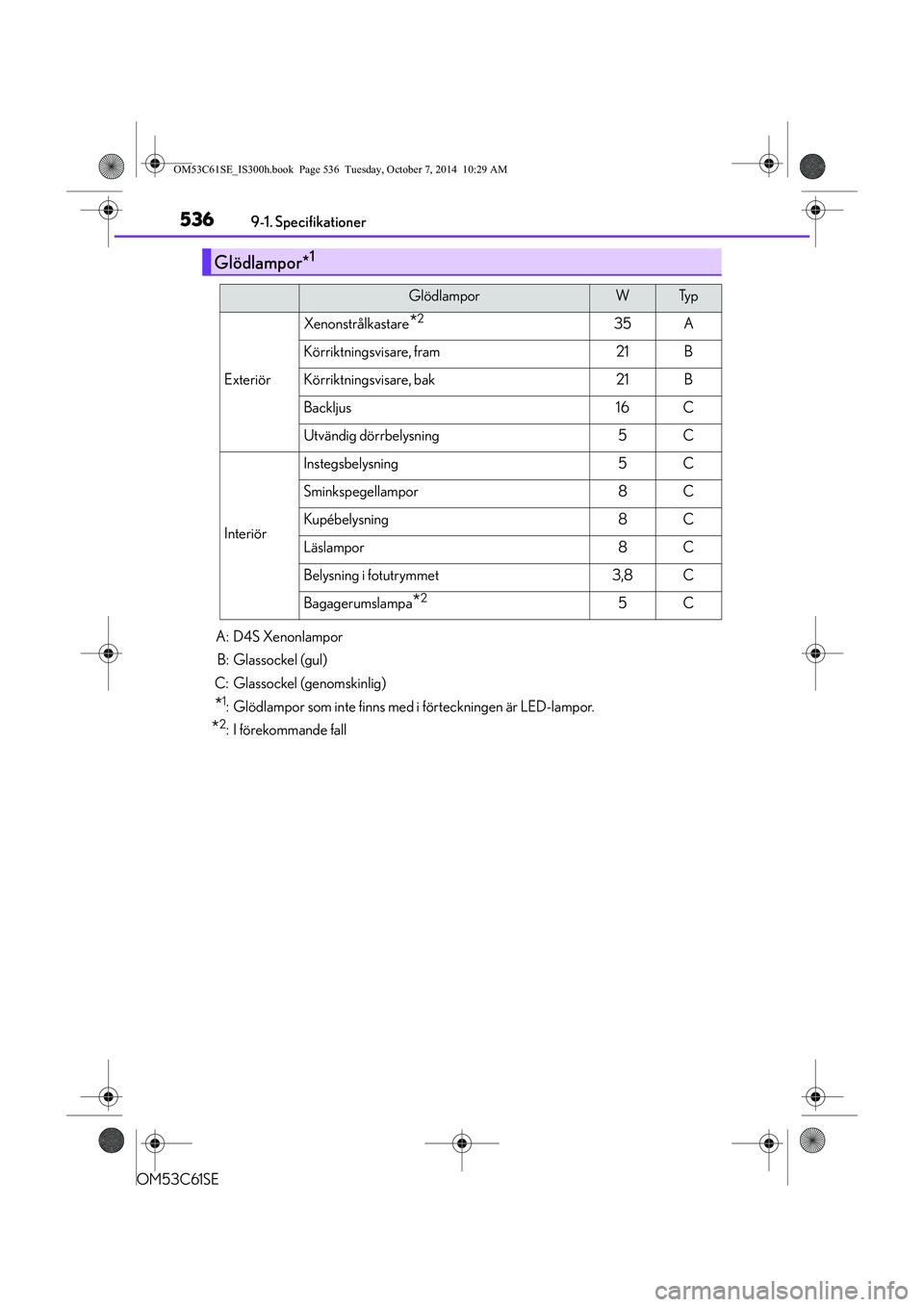

Page 536 of 576

5369-1. Specifikationer
OM53C61SE
Glödlampor*1
GlödlamporWTy p
Exteriör
Xenonstrålkastare*235A
Körriktningsvisare, fram21B
Körriktningsvisare, bak21B
Backljus16C
Utvändig dörrbelysning5C
Interiör
Instegsbelysning5C
Sminkspegellampor8C
Kupébelysning8C
Läslampor8C
Belysning i fotutrymmet3,8C
Bagagerumslampa*25C
A: D4S Xenonlampor B: Glassockel (gul)
C: Glassockel (genomskinlig)
*1: Glödlampor som inte finns med i förteckningen är LED-lampor.
*2: I förekommande fall
OM53C61SE_IS300h.book Page 536 Tu esday, October 7, 2014 10:29 AM

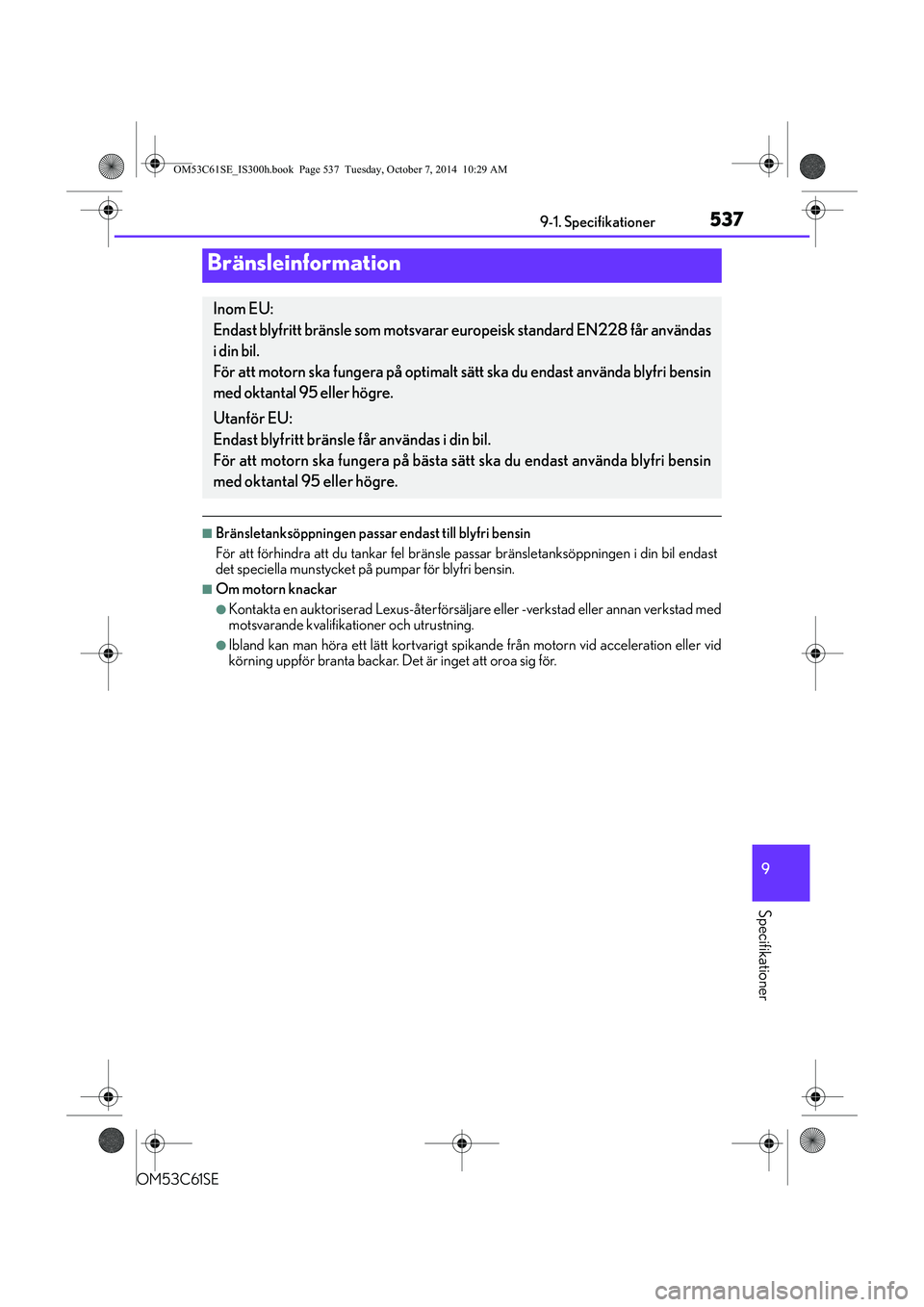

Page 537 of 576

537
9
9-1. Specifikationer
Specifikationer
OM53C61SE
nBränsletanksöppningen passar endast till blyfri bensin
För att förhindra att du tankar fel bränsle
passar bränsletanksöppningen i din bil endast
det speciella munstycket på pumpar för blyfri bensin.
nOm motorn knackar
lKontakta en auktoriserad Lexus-återförsälja re eller -verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
lIbland kan man höra ett lätt kortvarigt spik ande från motorn vid acceleration eller vid
körning uppför branta backar. Det är inget att oroa sig för.
Bränsleinformation
Inom EU:
Endast blyfritt bränsle som motsvarar europeisk standard EN228 får användas
i din bil.
För att motorn ska fungera på optimalt sätt ska du endast använda blyfri bensin
med oktantal 95 eller högre.
Utanför EU:
Endast blyfritt bränsle får användas i din bil.
För att motorn ska fungera på bästa sätt ska du endast använda blyfri bensin
med oktantal 95 eller högre.
OM53C61SE_IS300h.book Page 537 Tu esday, October 7, 2014 10:29 AM

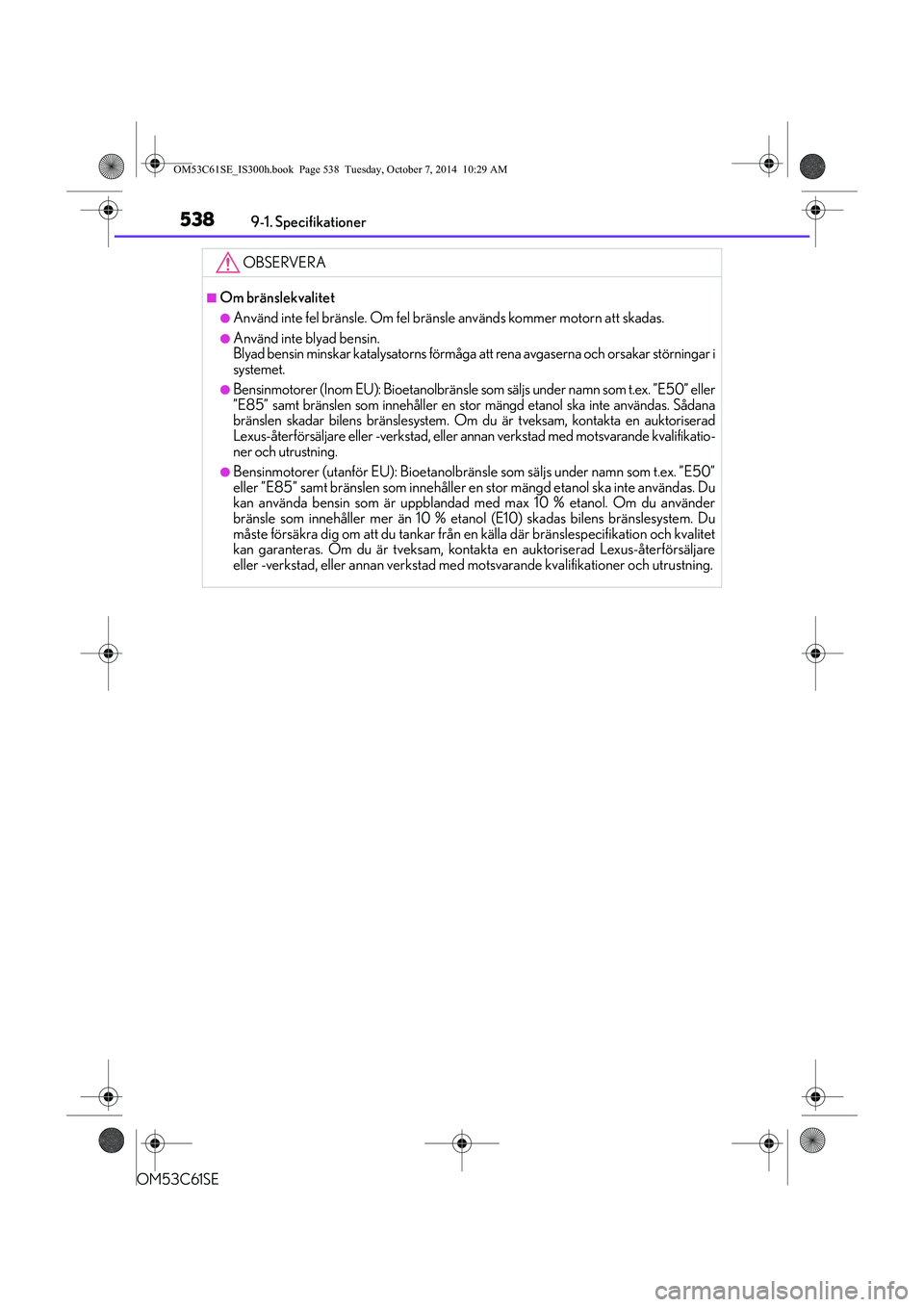

Page 538 of 576

5389-1. Specifikationer
OM53C61SE
OBSERVERA
nOm bränslekvalitet
lAnvänd inte fel bränsle. Om fel bränsle används kommer motorn att skadas.
lAnvänd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och orsakar störningar i
systemet.
lBensinmotorer (Inom EU): Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en st or mängd etanol ska inte användas. Sådana
bränslen skadar bilens bränslesystem. Om du är tveksam, kontakta en auktoriserad
Lexus-återförsäljare eller -ver kstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
lBensinmotorer (utanför EU): Bioetanolbränsle som säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som innehåller en stor mängd etanol ska inte användas. Du
kan använda bensin som är uppblandad med max 10 % etanol. Om du använder
bränsle som innehåller mer än 10 % etanol (E10) skadas bilens bränslesystem. Du
måste försäkra dig om att du tankar från en källa där bränslespecifikation och kvalitet
kan garanteras. Om du är tveksam, kontak ta en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med motsvarande kva lifikationer och utrustning.
OM53C61SE_IS300h.book Page 538 Tu esday, October 7, 2014 10:29 AM
Page 539 of 576

539
OM53C61SE
9
Specifikationer
9-2. Specialinställning
nGöra ändringar med Remote Touch eller kontrollen till Lexus Display Audio
(i förekommande fall)
Modeller med Remote Touch
Tryck på knappen ”MENU” på Remote Touch.
Välj ”Inställning” på skärmen ”M eny” och därefter ”Fordon”.
Ett antal inställningar kan ändras. Se listan över inställningar som kan ändras
för ytterligare information.
Modeller med kontroll till Lexus Display Audio
Tryck på knappen ”MENU” på kontrollen till Lexus Display Audio.
Välj ”Inställning” på skärmen ”M ENY” och därefter ”Fordon”.
Ett antal inställningar kan ändras. Se listan över inställningar som kan ändras
för ytterligare information.
nÄndringar som utförs med knapparna på instrumenten
Sid. 98
Funktioner som kan specialinställas
Din bil har olika elektroniska funktion er som kan anpassas efter dina önske-
mål. Inställningarna för dessa funk tioner kan ändras med knapparna på
instrumenten, Remote Touch eller kontrollen till Lexus Display Audio eller
hos en auktoriserad Lexus-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Specialinställningar för bilfunktioner
1
2
1
2
OM53C61SE_IS300h.book Page 539 Tu esday, October 7, 2014 10:29 AM
Page 540 of 576

5409-2. Specialinställning
OM53C61SE
Vissa funktionsinställningar ändras samtidigt som andra funktioner anpassas. Kontakta
en auktoriserad Lexus-återförsäljare eller -verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Modeller med Remote Touch eller kontroll till Lexus Display Audio: Inställ-
ningar kan ändras med Remote Touch eller kontrollen till Lexus Display Audio
Modeller med Remote Touch eller kontroll till Lexus Display Audio: Inställ-
ningar kan ändras med de rattmonterade kontrollerna
Modeller utan Remote Touch eller kontroll till Lexus Display Audio: Inställ-
ningar kan ändras med de rattmonterade kontrollerna
Inställningar som kan ändras av en auktoriserad Lexus-återförsäljare eller -verk-
stad, eller annan verkstad med motsva rande kvalifikationer och utrustning
Definition av symboler: O = Tillgänglig, — = Ej tillgänglig
nInstrument, mätare och informationsdisplay ( Sid. 86, 91, 97)
Funktioner som kan specialinställas
1
2
3
4
Funktion*1Standard-
inställningAnpassad inställning
Språk*2Engelska
Franska
—OO—
Ty s k a
Spanska
Italienska
Ryska
Enheter*2km (L/100 km)km (km/L)—OO—miles (MPG)
Underhållssystem
nollställningAVPÅ—OO—
EV, indikeringslampaPÅ (Självtän-
dande)AV—OO—
reglageinställningar*3Körnings-
information 1Önskad status-
skärm
*4—OO—
Körningsinformation 1
Aktuell bräns-leekonomi
*5—OO—Genomsnittlig
bränsleekono- mi (efter noll-
ställning)
1234
OM53C61SE_IS300h.book Page 540 Tu esday, October 7, 2014 10:29 AM
