Lexus IS300h 2015 Betriebsanleitung (in German)

1212. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)■

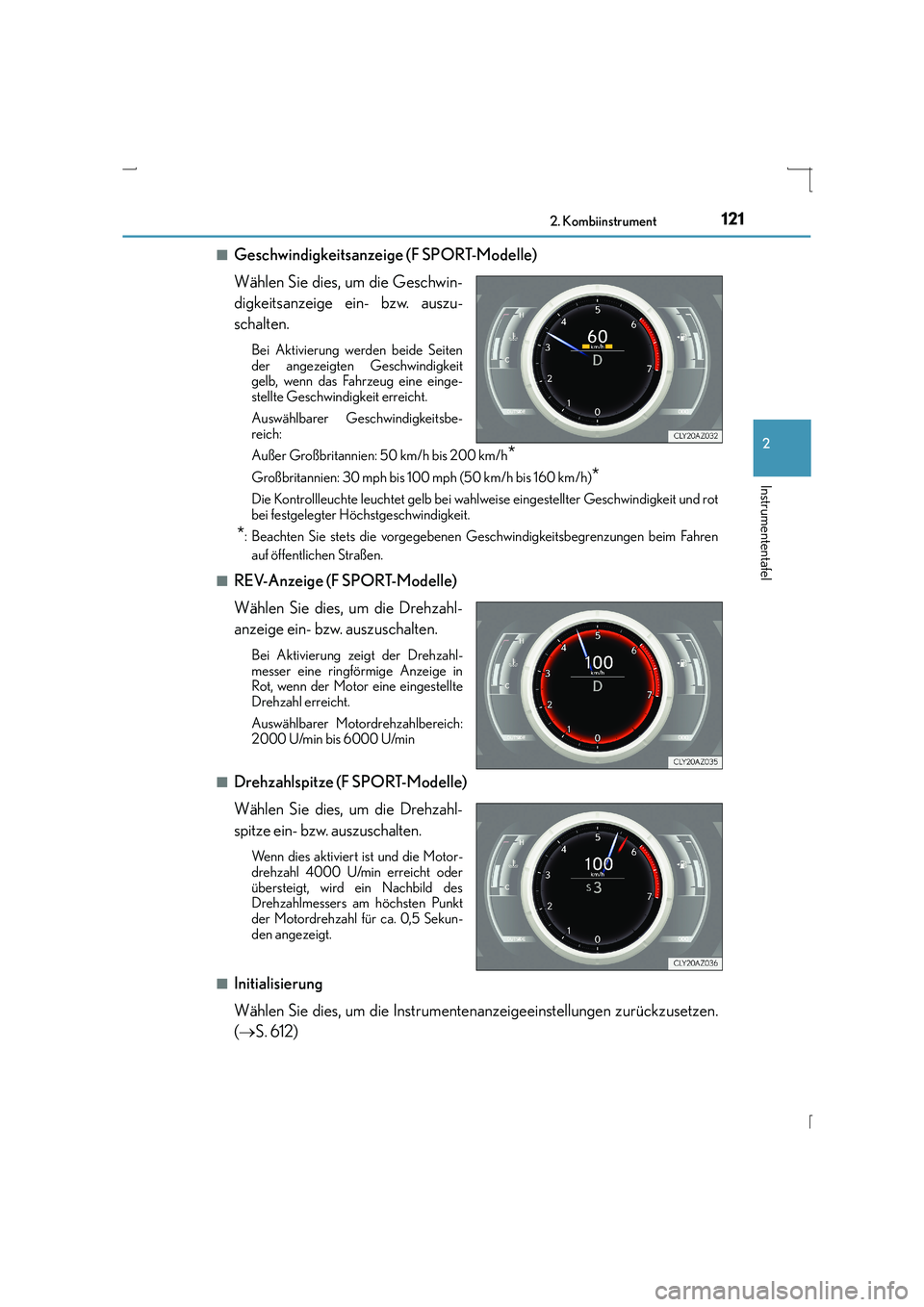

Geschwindigkeitsanzeige (F SPORT-Modelle)
Wählen Sie dies, um die Geschwin-
digkeitsanzeige ein- bzw. auszu-
schalten.
Bei Aktivierung werden beide Seiten
der angezeigten Geschwindigkeit
gelb, wenn das Fahrzeug eine einge-
stellte Geschwindigkeit erreicht.
Auswählbarer Geschwindigkeitsbe-
reich:
Außer Großbritannien: 50 km/h bis 200 km/h
*
Großbritannien: 30 mph bis 100 mph (50 km/h bis 160 km/h)*
Die Kontrollleuchte leuchtet gelb bei wahlweise eingestellter Geschwindigkeit und rot
bei festgelegter Höchstgeschwindigkeit.
*: Beachten Sie stets die vorgegebenen Geschwindigkeitsbegrenzungen beim Fahren
auf öffentlichen Straßen.
■
REV-Anzeige (F SPORT-Modelle)
Wählen Sie dies, um die Drehzahl-
anzeige ein- bzw. auszuschalten.
Bei Aktivierung zeigt der Drehzahl-
messer eine ringförmige Anzeige in
Rot, wenn der Motor eine eingestellte
Drehzahl erreicht.
Auswählbarer Motordrehzahlbereich:
2000 U/min bis 6000 U/min
■
Drehzahlspitze (F SPORT-Modelle)
Wählen Sie dies, um die Drehzahl-
spitze ein- bzw. auszuschalten.
Wenn dies aktiviert ist und die Motor-
drehzahl 4000 U/min erreicht oder
übersteigt, wird ein Nachbild des
Drehzahlmessers am höchsten Punkt
der Motordrehzahl für ca. 0,5 Sekun-
den angezeigt.
■
Initialisierung
Wählen Sie dies, um die Instrumentenanzeigeeinstellungen zurückzusetzen.
( → S. 612)

1222. Kombiinstrument
IS300h_EM(OM53D58M)

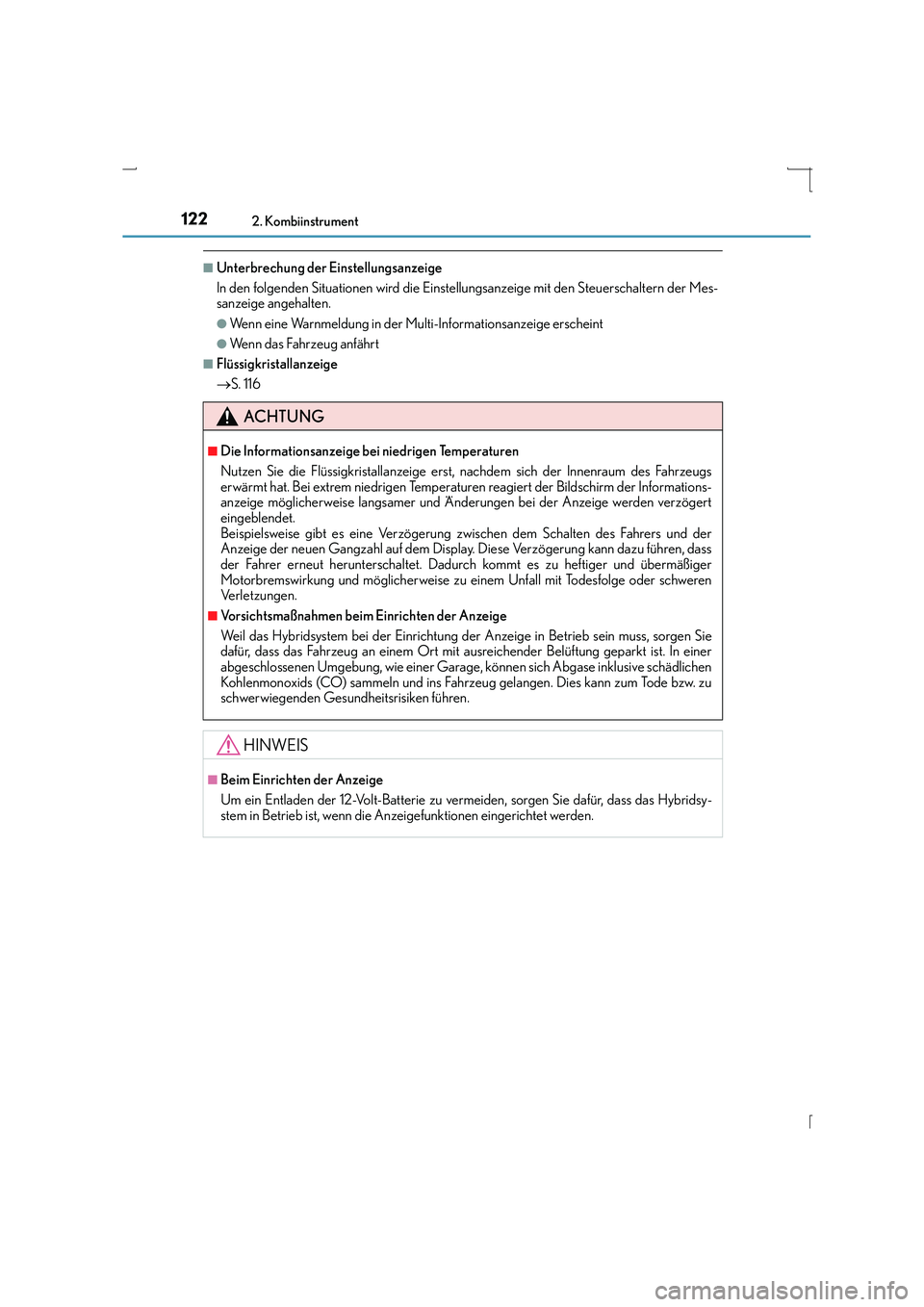

■Unterbrechung der Einstellungsanzeige
In den folgenden Situationen wird die Einstellungsanzeige mit den Steuerschaltern der Mes-
sanzeige angehalten.
●Wenn eine Warnmeldung in der Multi-Informationsanzeige erscheint
●Wenn das Fahrzeug anfährt
■Flüssigkristallanzeige
→S. 116
ACHTUNG
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs
erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der Informations-
anzeige möglicherweise langsamer und Ände rungen bei der Anzeige werden verzögert
eingeblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten des Fahrers und der
Anzeige der neuen Gangzahl auf dem Display. Diese Verzögerung kann dazu führen, dass
der Fahrer erneut herunterschaltet. Dadurch kommt es zu heftiger und übermäßiger
Motorbremswirkung und möglicherweise zu einem Unfall mit Todesfolge oder schweren
Verletzungen.
■Vorsichtsmaßnahmen beim Einrichten der Anzeige
Weil das Hybridsystem bei der Einrichtung der Anzeige in Betrieb sein muss, sorgen Sie
dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einer
abgeschlossenen Umgebung, wie einer Garage, können sich Abgase inklusive schädlichen
Kohlenmonoxids (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tode bzw. zu
schwerwiegenden Gesundheitsrisiken führen.
HINWEIS
■Beim Einrichten der Anzeige
Um ein Entladen der 12-Volt-Batterie zu verm eiden, sorgen Sie dafür, dass das Hybridsy-
stem in Betrieb ist, wenn die Anzeigefunktionen eingerichtet werden.

1232. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)

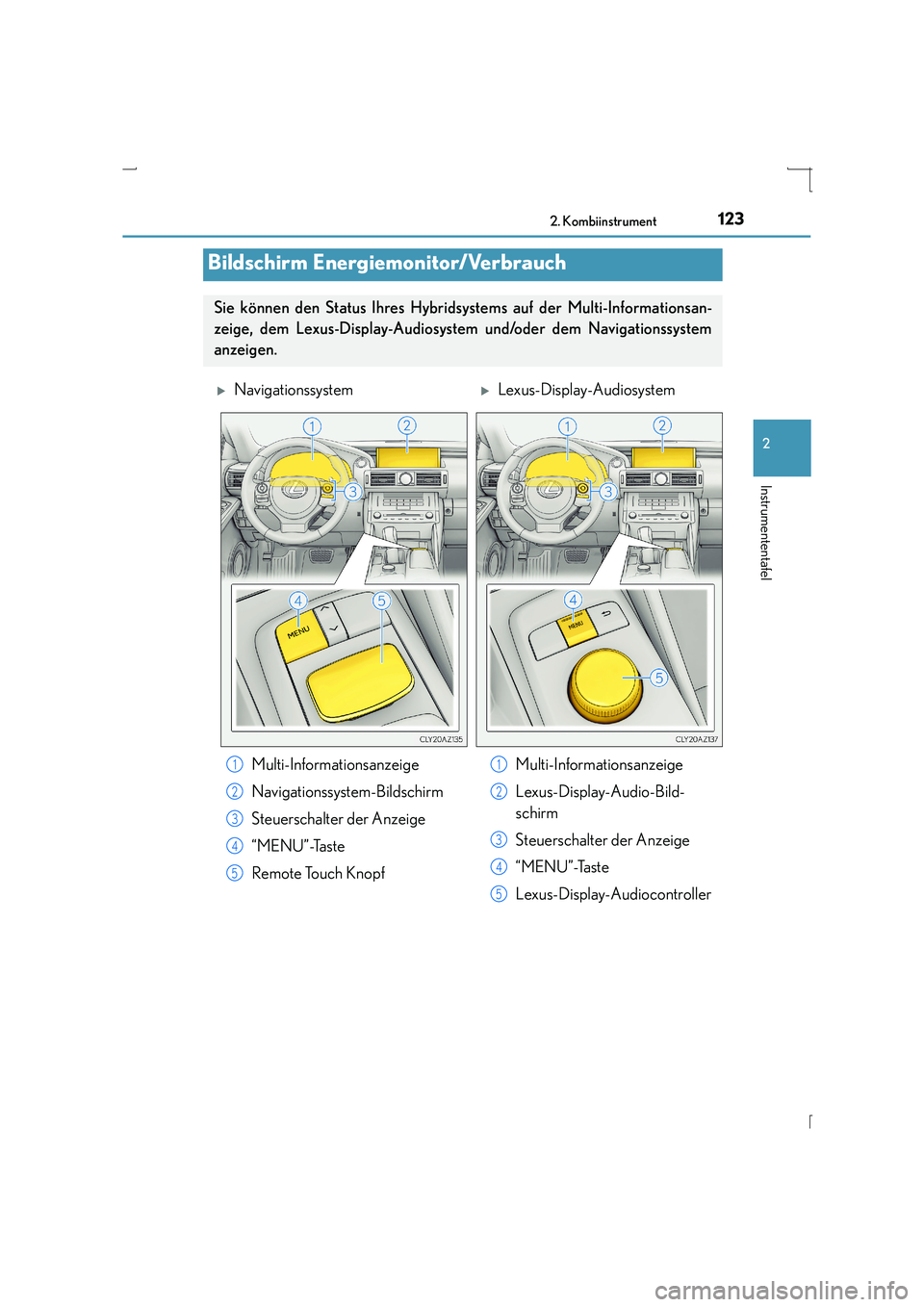

Bildschirm Energiemonitor/Verbrauch
Sie können den Status Ihres Hybridsystems auf der Multi-Informationsan-
zeige, dem Lexus-Display-Audiosystem und/oder dem Navigationssystem
anzeigen.
XNavigationssystemXLexus-Display-Audiosystem
Multi-Informationsanzeige
Navigationssystem-Bildschirm
Steuerschalter der Anzeige
“MENU”-Taste
Remote Touch Knopf Multi-Informationsanzeige
Lexus-Display-Audio-Bild-
schirm
Steuerschalter der Anzeige
“MENU”-Taste
Lexus-Display-Audiocontroller
1
2
3
4
5
1
2
3
4
5

1242. Kombiinstrument
IS300h_EM(OM53D58M)

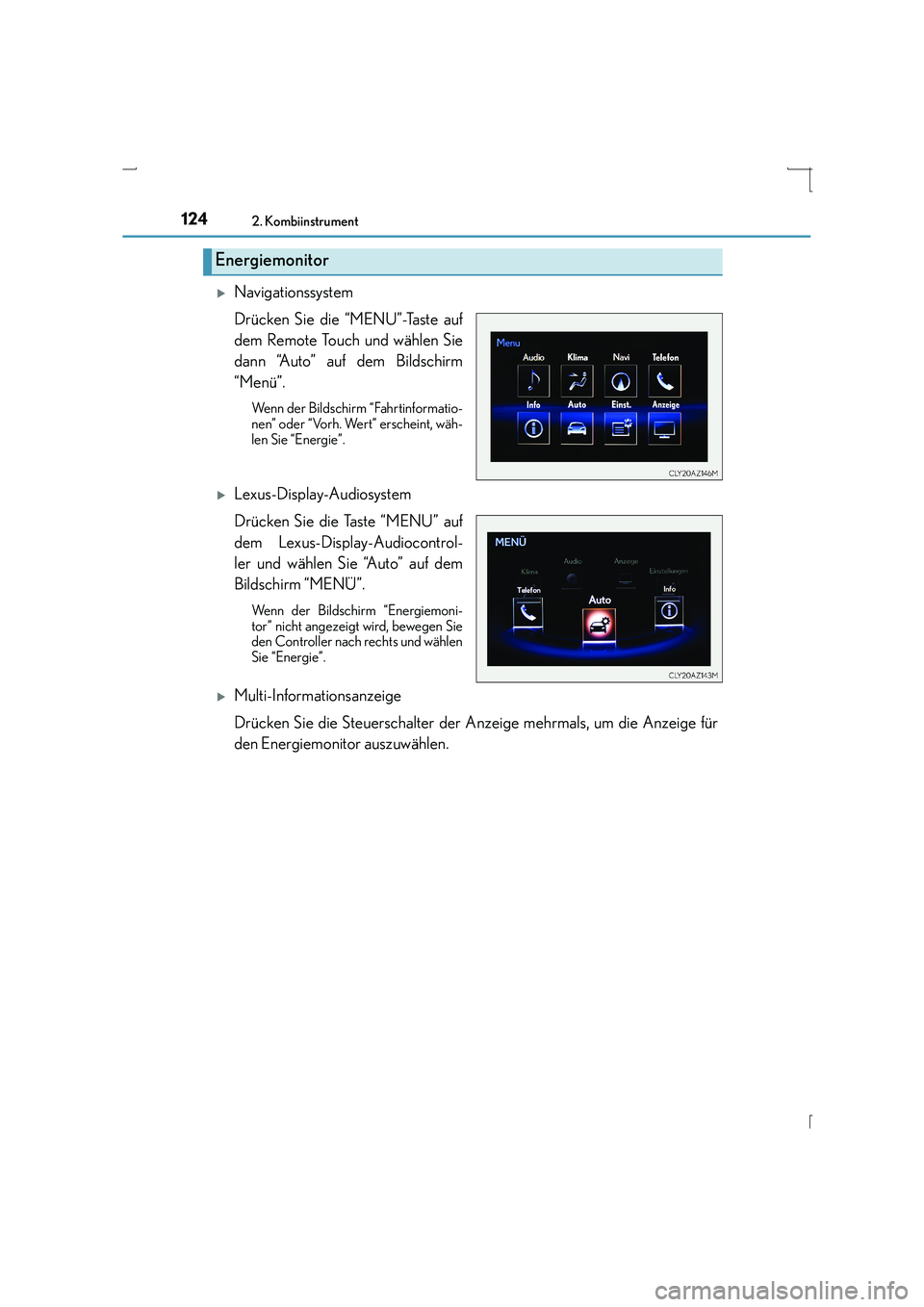

XNavigationssystem
Drücken Sie die “MENU”-Taste auf
dem Remote Touch und wählen Sie
dann “Auto” auf dem Bildschirm
“Menü”.
Wenn der Bildschirm “Fahrtinformatio-
nen” oder “Vorh. Wert” erscheint, wäh-
len Sie “Energie”.
XLexus-Display-Audiosystem
Drücken Sie die Taste “MENU” auf
dem Lexus-Display-Audiocontrol-
ler und wählen Sie “Auto” auf dem
Bildschirm “MENÜ”.
Wenn der Bildschirm “Energiemoni-
tor” nicht angezeigt wird, bewegen Sie
den Controller nach rechts und wählen
Sie “Energie”.
XMulti-Informationsanzeige
Drücken Sie die Steuerschalter der Anzeige mehrmals, um die Anzeige für
den Energiemonitor auszuwählen.
Energiemonitor

1252. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)

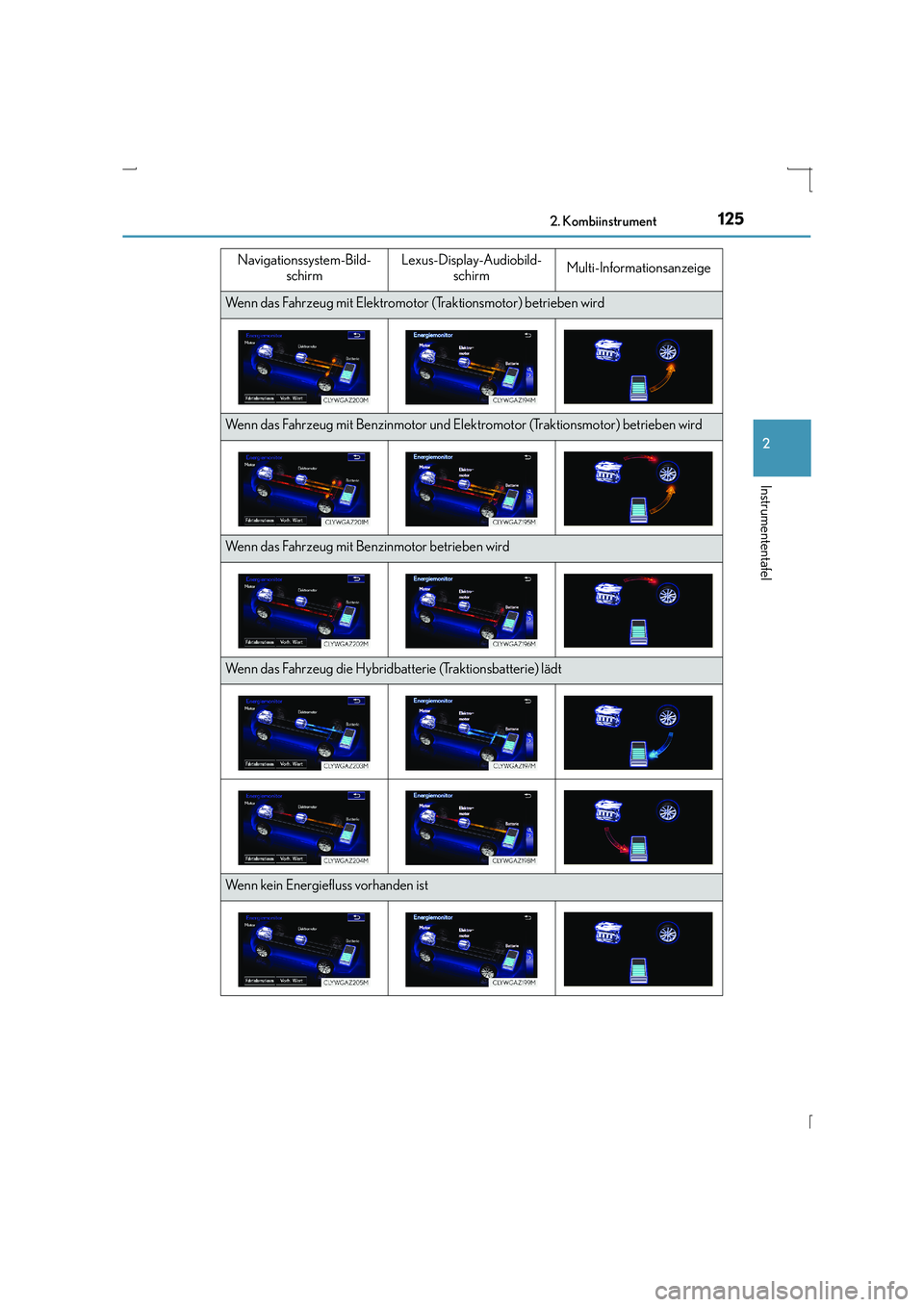

Navigationssystem-Bild-schirmLexus-Display-Audiobild- schirmMulti-Informationsanzeige
Wenn das Fahrzeug mit Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit Benzinmotor und Elek tromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit Benzinmotor betrieben wird
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist

1262. Kombiinstrument

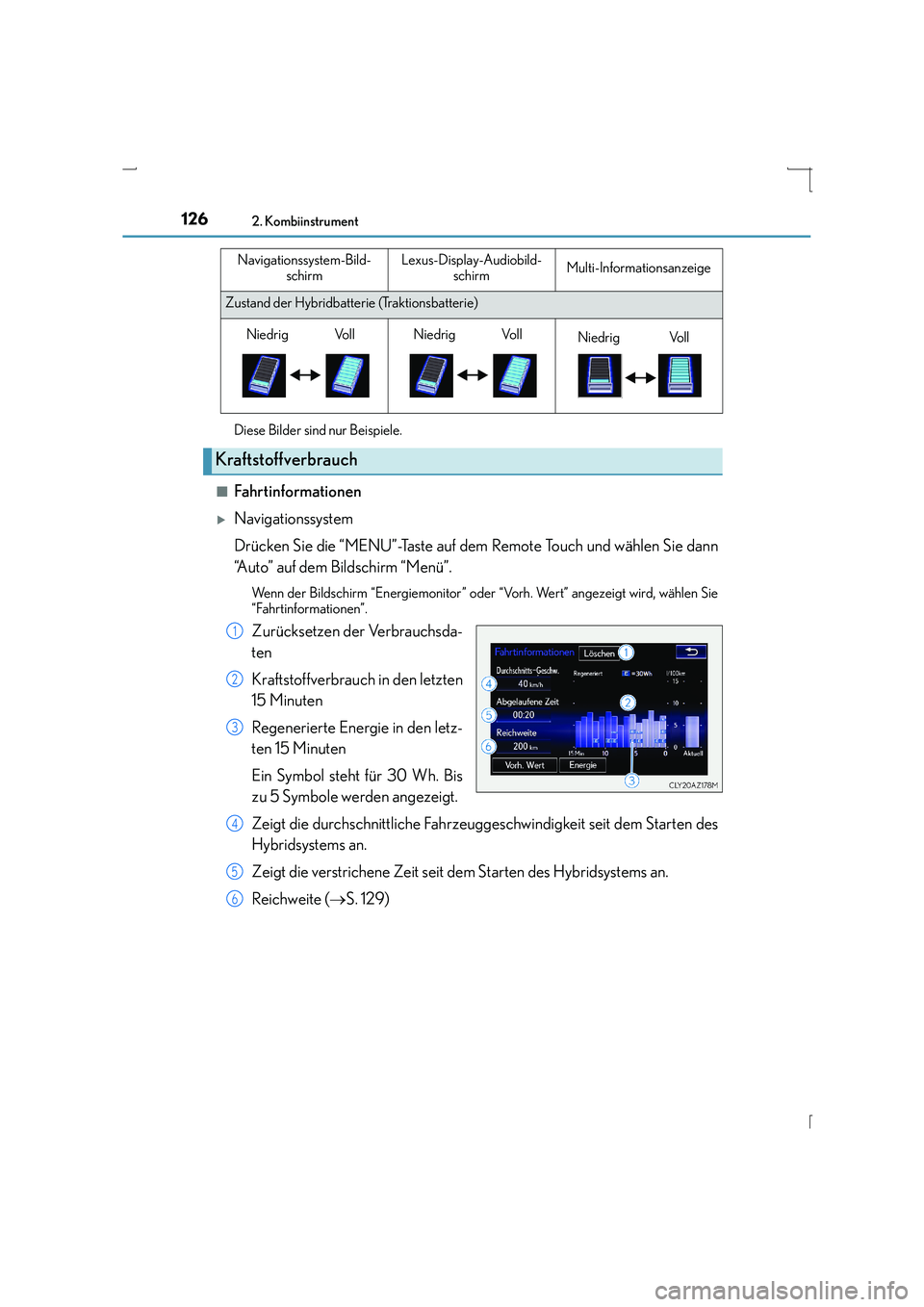

IS300h_EM(OM53D58M)Diese Bilder sind nur Beispiele.
■
Fahrtinformationen
XNavigationssystem
Drücken Sie die “MENU”-Taste auf dem Remote Touch und wählen Sie dann
“Auto” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird, wählen Sie
“Fahrtinformationen”.
Zurücksetzen der Verbrauchsda-
ten
Kraftstoffverbrauch in den letzten
15 Minuten
Regenerierte Energie in den letz-
ten 15 Minuten
Ein Symbol steht für 30 Wh. Bis
zu 5 Symbole werden angezeigt.
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem Starten des
Hybridsystems an.
Zeigt die verstrichene Zeit seit dem Starten des Hybridsystems an.
Reichweite ( →S. 129)
Zustand der Hybridbatterie (Traktionsbatterie)
Kraftstoffverbrauch
Navigationssystem-Bild-
schirmLexus-Display-Audiobild- schirmMulti-Informationsanzeige
NiedrigVo l l N i e d r i gVo l lNiedrigVo l l
1
2
3
4
5
6

1272. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)

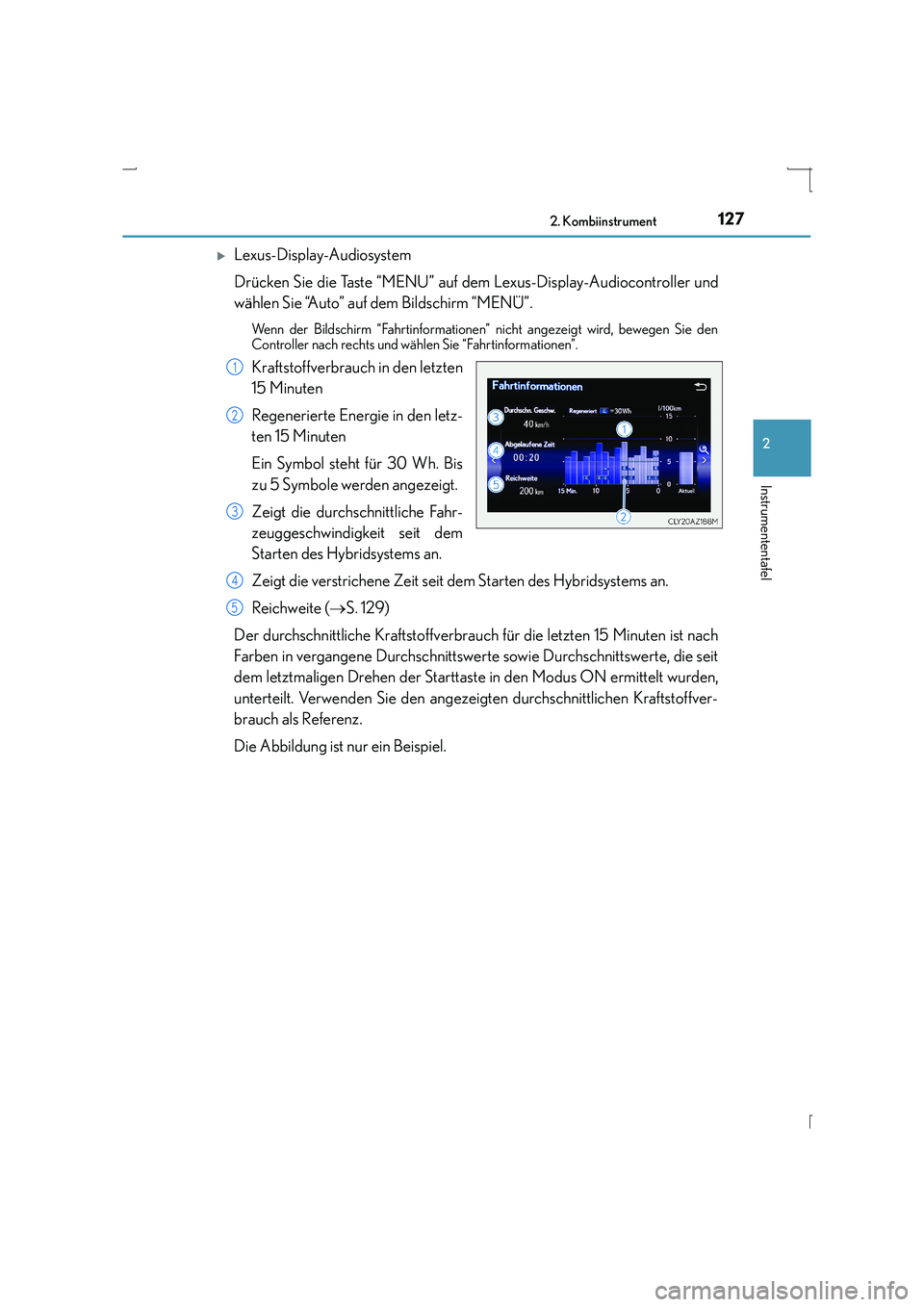

XLexus-Display-Audiosystem
Drücken Sie die Taste “MENU” auf dem Lexus-Display-Audiocontroller und
wählen Sie “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Fahrtinformationen” nicht angezeigt wird, bewegen Sie den
Controller nach rechts und wählen Sie “Fahrtinformationen”.
Kraftstoffverbrauch in den letzten
15 Minuten
Regenerierte Energie in den letz-
ten 15 Minuten
Ein Symbol steht für 30 Wh. Bis
zu 5 Symbole werden angezeigt.
Zeigt die durchschnittliche Fahr-
zeuggeschwindigkeit seit dem
Starten des Hybridsystems an.
Zeigt die verstrichene Zeit seit dem Starten des Hybridsystems an.
Reichweite (→S. 129)
Der durchschnittliche Kraftstoffverbrauch für die letzten 15 Minuten ist nach
Farben in vergangene Durchschnittswerte sowie Durchschnittswerte, die seit
dem letztmaligen Drehen der Starttaste in den Modus ON ermittelt wurden,
unterteilt. Verwenden Sie den angezeigten durchschnittlichen Kraftstoffver-
brauch als Referenz.
Die Abbildung ist nur ein Beispiel.1
2
3
4
5

1282. Kombiinstrument
IS300h_EM(OM53D58M)■

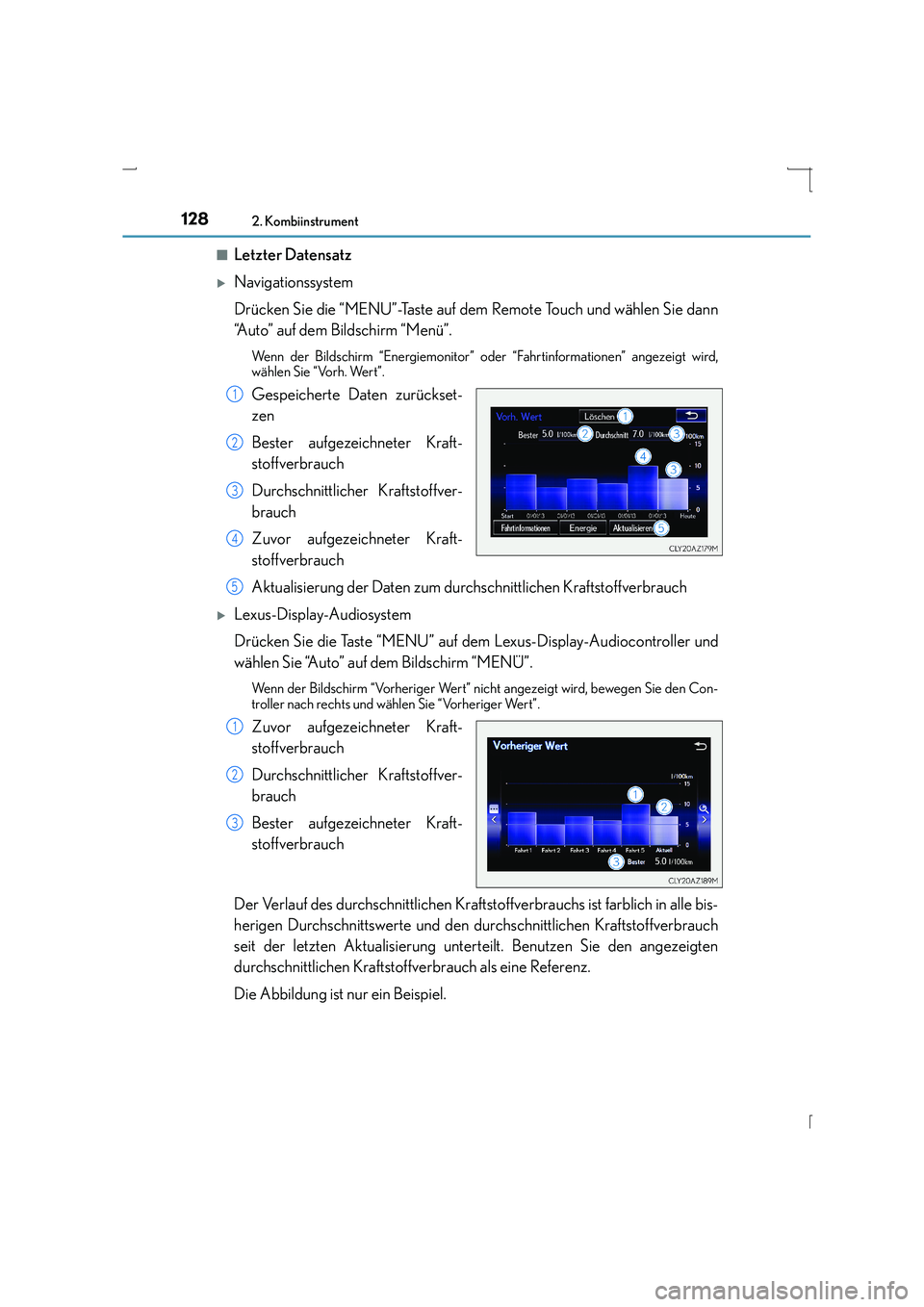

Letzter Datensatz
XNavigationssystem
Drücken Sie die “MENU”-Taste auf dem Remote Touch und wählen Sie dann
“Auto” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Fahrtinformationen” angezeigt wird,
wählen Sie “Vorh. Wert”.
Gespeicherte Daten zurückset-
zen
Bester aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Aktualisierung der Daten zum durchs
chnittlichen Kraftstoffverbrauch
XLexus-Display-Audiosystem
Drücken Sie die Taste “MENU” auf dem Lexus-Display-Audiocontroller und
wählen Sie “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Vorheriger Wert” nicht angezeigt wird, bewegen Sie den Con-
troller nach rechts und wählen Sie “Vorheriger Wert”.
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Bester aufgezeichneter Kraft-
stoffverbrauch
Der Verlauf des durchschnittlichen Kraftstoffverbrauchs ist farblich in alle bis-
herigen Durchschnittswerte und den durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt. Benutzen Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als eine Referenz.
Die Abbildung ist nur ein Beispiel.
1
2
3
4
5
1
2
3

1292. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM53D58M)

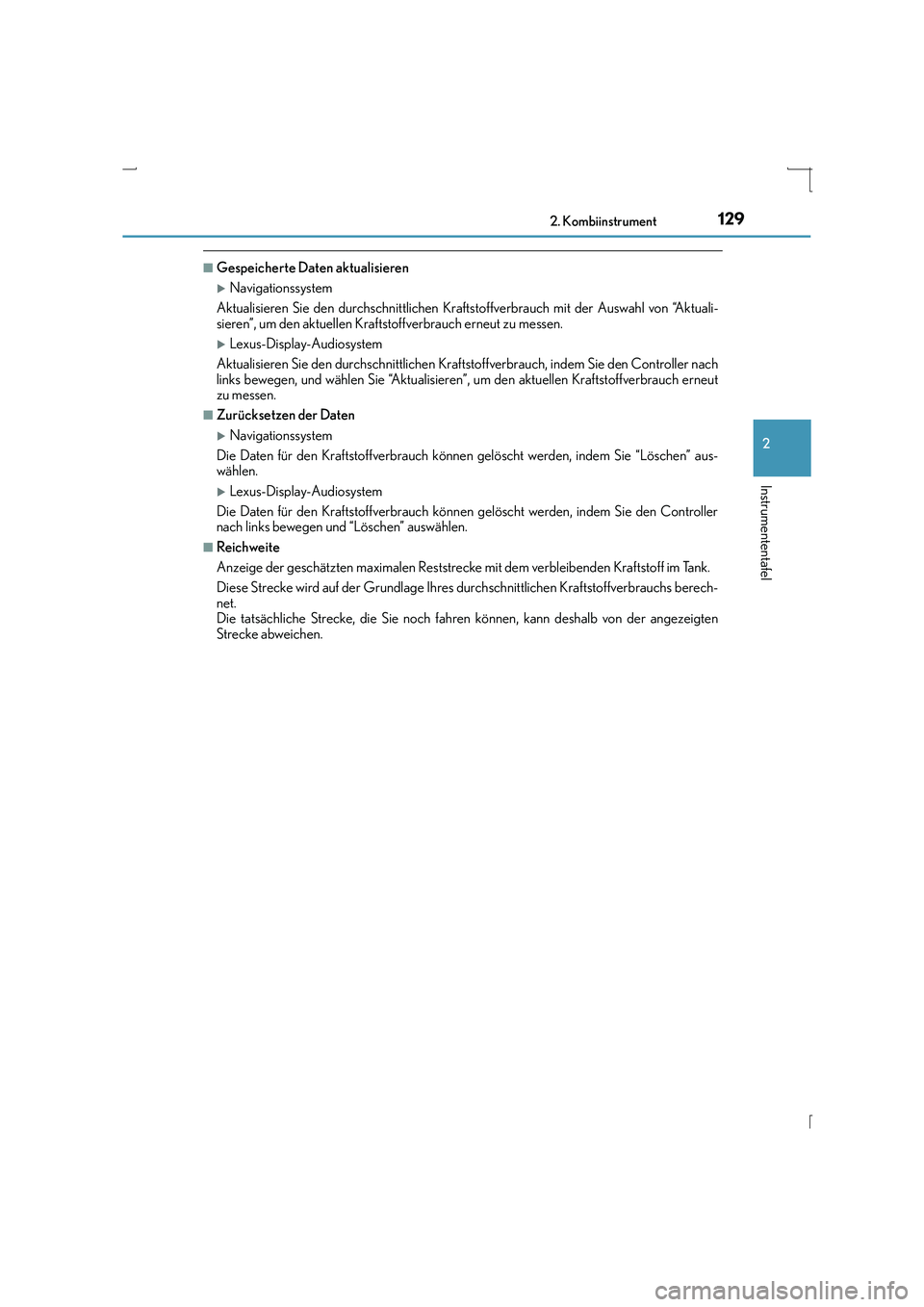

■Gespeicherte Daten aktualisieren
XNavigationssystem
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch mit der Auswahl von “Aktuali-
sieren”, um den aktuellen Krafts toffverbrauch erneut zu messen.
XLexus-Display-Audiosystem
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch, indem Sie den Controller nach
links bewegen, und wählen Sie “Aktualisieren”, um den aktuellen Kraftstoffverbrauch erneut
zu messen.
■Zurücksetzen der Daten
XNavigationssystem
Die Daten für den Kraftstoffverbrauch können gelöscht werden, indem Sie “Löschen” aus-
wählen.
XLexus-Display-Audiosystem
Die Daten für den Kraftstoffverbrauch können gelöscht werden, indem Sie den Controller
nach links bewegen und “Löschen” auswählen.
■Reichweite
Anzeige der geschätzten maximalen Reststrecke mit dem verbleibenden Kraftstoff im Tank.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs berech-
net.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeigten
Strecke abweichen.
