Lexus IS300h 2015 Navigationshandbuch (in German)

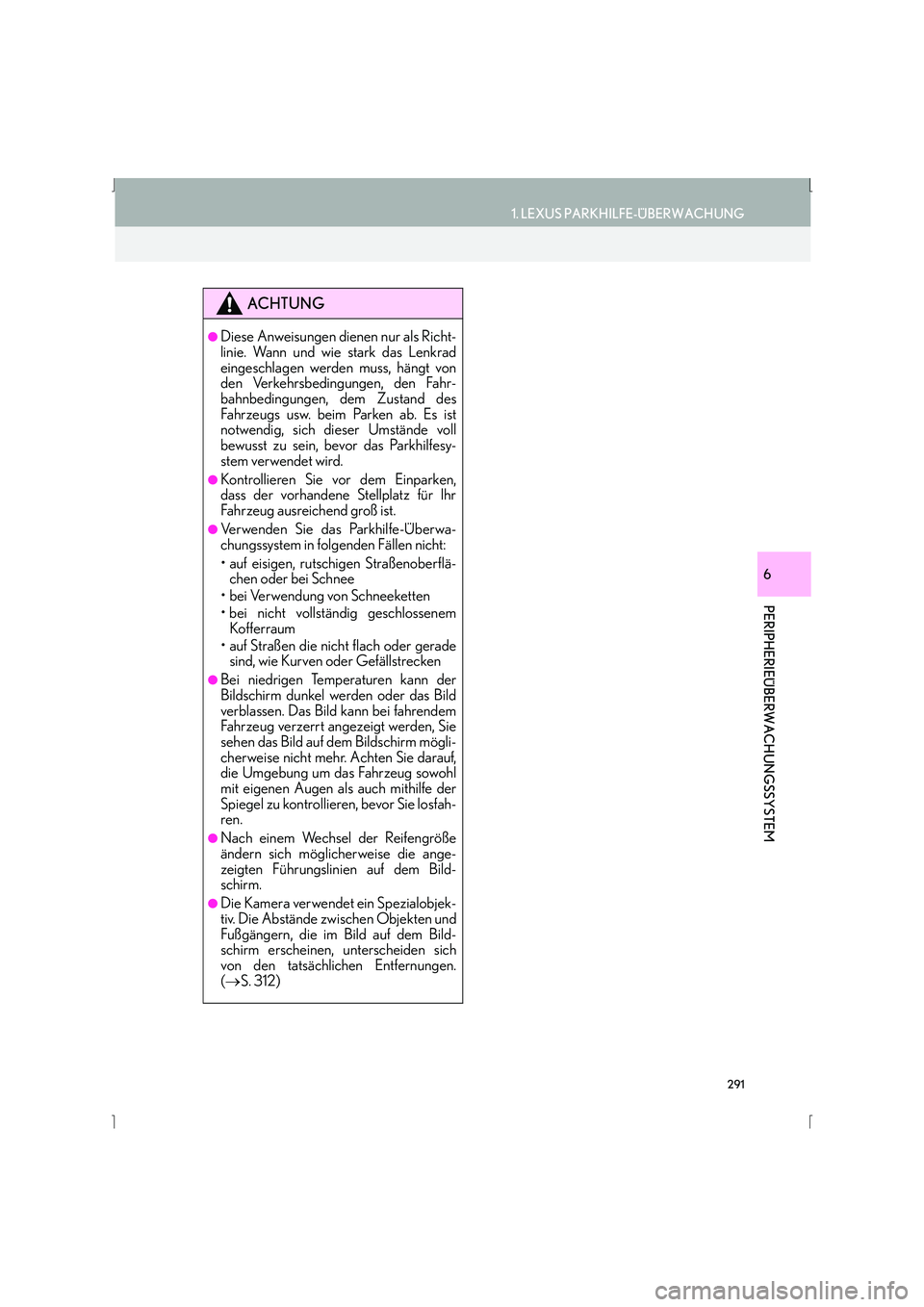

291
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
ACHTUNG
●Diese Anweisungen dienen nur als Richt-
linie. Wann und wie stark das Lenkrad
eingeschlagen werden muss, hängt von
den Verkehrsbedingungen, den Fahr-
bahnbedingungen, dem Zustand des
Fahrzeugs usw. beim Parken ab. Es ist
notwendig, sich dieser Umstände voll
bewusst zu sein, bevor das Parkhilfesy-
stem verwendet wird.
●Kontrollieren Sie vor dem Einparken,
dass der vorhandene Stellplatz für Ihr
Fahrzeug ausreichend groß ist.
●Verwenden Sie das Parkhilfe-Überwa-
chungssystem in folgenden Fällen nicht:
• auf eisigen, rutschigen Straßenoberflä-chen oder bei Schnee
• bei Verwendung von Schneeketten
• bei nicht vollständig geschlossenem Kofferraum
• auf Straßen die nicht flach oder gerade sind, wie Kurven oder Gefällstrecken
●Bei niedrigen Temperaturen kann der
Bildschirm dunkel werden oder das Bild
verblassen. Das Bild kann bei fahrendem
Fa h r ze ug ve r z er r t a n ge z ei g t werd e n, S i e
sehen das Bild auf dem Bildschirm mögli-
cherweise nicht mehr. Achten Sie darauf,
die Umgebung um das Fahrzeug sowohl
mit eigenen Augen als auch mithilfe der
Spiegel zu kontrollieren, bevor Sie losfah-
ren.
●Nach einem Wechsel der Reifengröße
ändern sich möglicherweise die ange-
zeigten Führungslinien auf dem Bild-
schirm.
●Die Kamera verwendet ein Spezialobjek-
tiv. Die Abstände zwischen Objekten und
Fußgängern, die im Bild auf dem Bild-
schirm erscheinen, unterscheiden sich
von den tatsächlichen Entfernungen.
(→ S. 312)

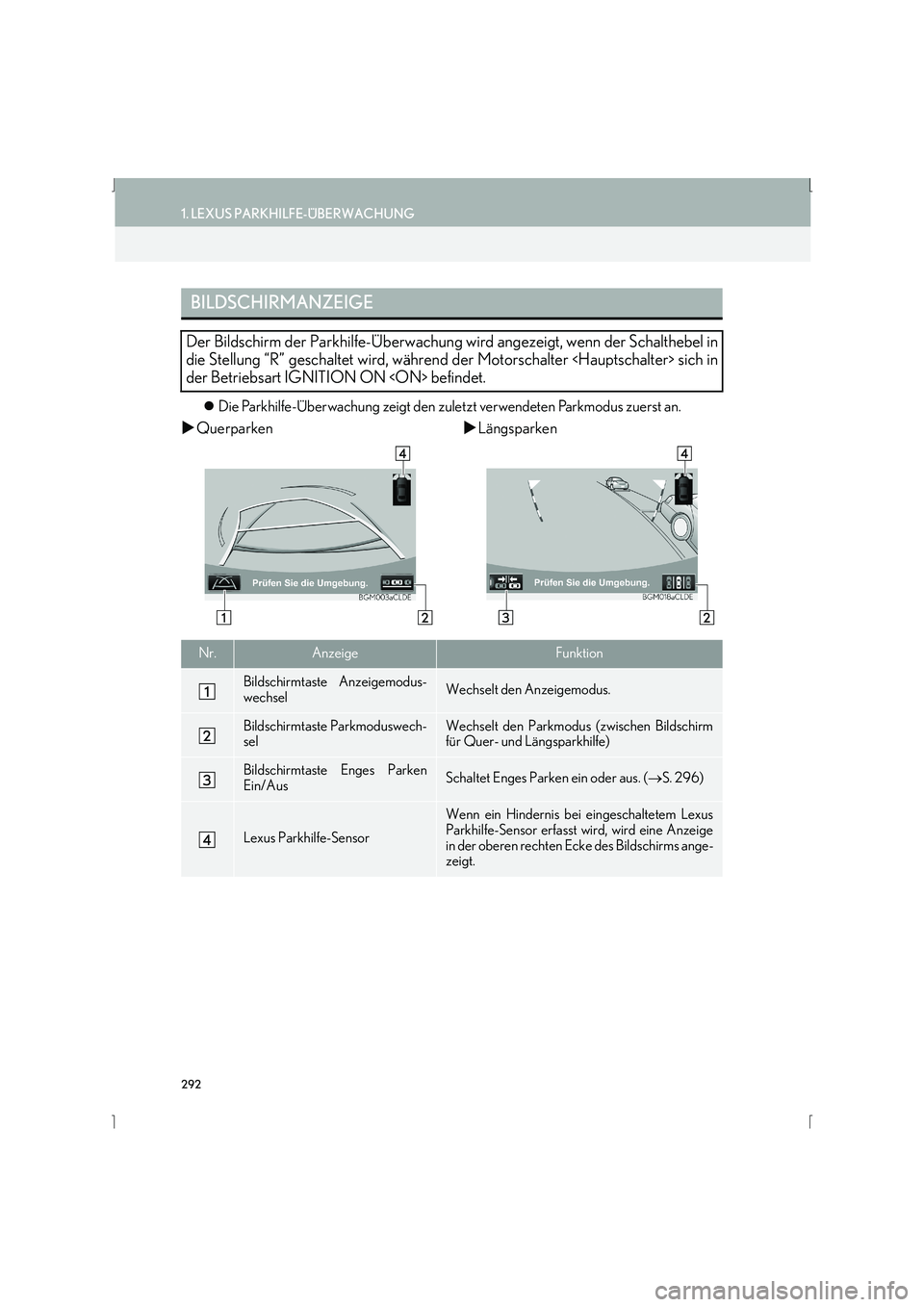

292
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
zDie Parkhilfe-Überwachung zeigt den zuletzt verwendeten Parkmodus zuerst an.
XQuerparken XLängsparken
BILDSCHIRMANZEIGE
Der Bildschirm der Parkhilfe-Überwachung wird angezeigt, wenn der Schalthebel in
die Stellung “R” geschaltet wird, während der Motorschalter sich in
der Betriebsart IGNITION ON befindet.
Nr.AnzeigeFunktion
Bildschirmtaste Anzeigemodus-
wechselWechselt den Anzeigemodus.
Bildschirmtaste Parkmoduswech-
selWechselt den Parkmodus (zwischen Bildschirm
für Quer- und Längsparkhilfe)
Bildschirmtaste Enges Parken
Ein/AusSchaltet Enges Parken ein oder aus. ( →S. 296)
Lexus Parkhilfe-Sensor
Wenn ein Hindernis bei eingeschaltetem Lexus
Parkhilfe-Sensor erfasst wird, wird eine Anzeige
in der oberen rechten Ecke des Bildschirms ange-
zeigt.

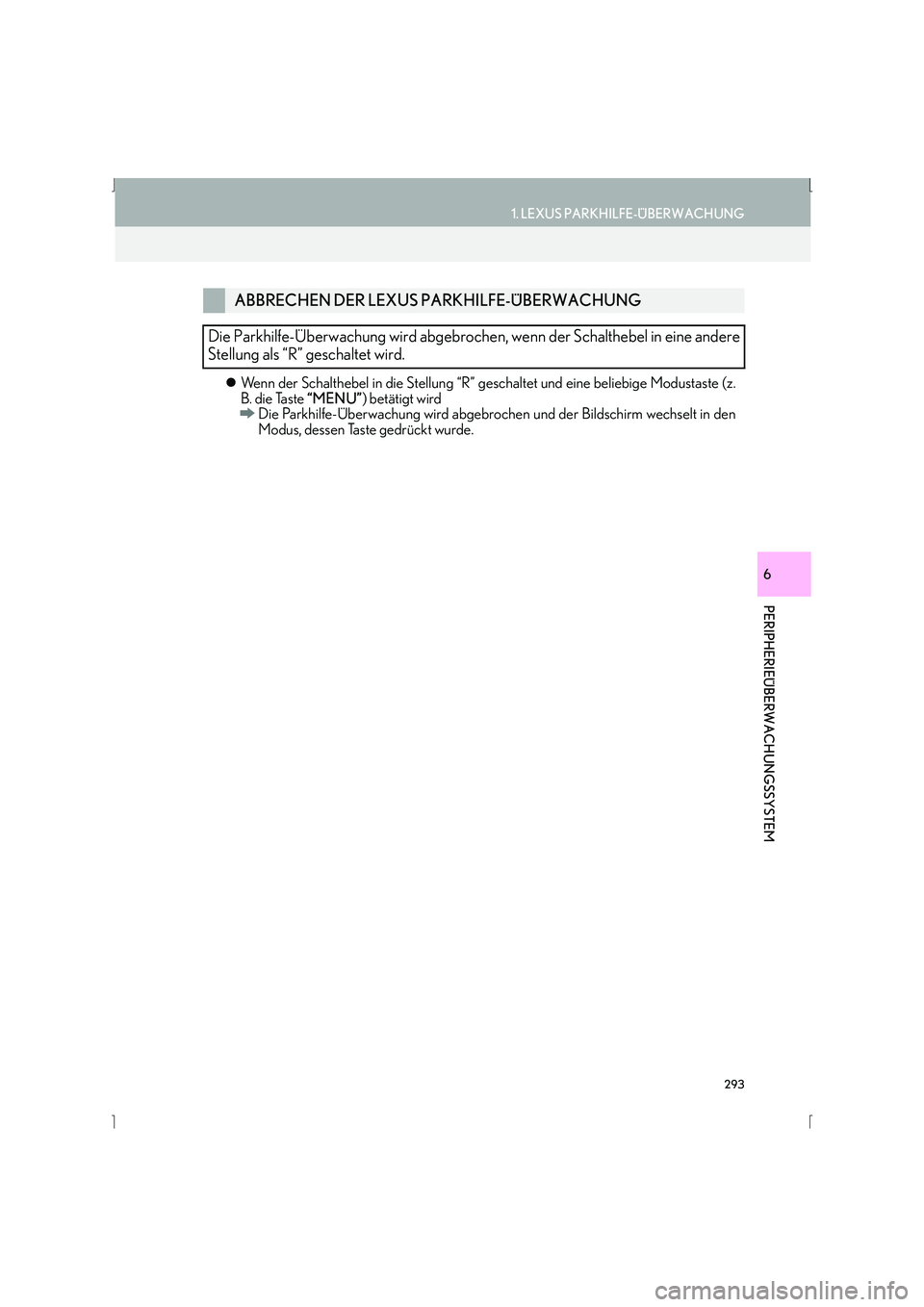

293
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
zWenn der Schalthebel in die Stellung “R” gesc haltet und eine beliebige Modustaste (z.
B. die Taste “MENU”) betätigt wird
¨Die Parkhilfe-Überwachung wird abgebroche n und der Bildschirm wechselt in den
Modus, dessen Taste gedrückt wurde.
ABBRECHEN DER LEXUS PARKHILFE-ÜBERWACHUNG
Die Parkhilfe-Überwachung wird abgebrochen, wenn der Schalthebel in eine andere
Stellung als “R” geschaltet wird.

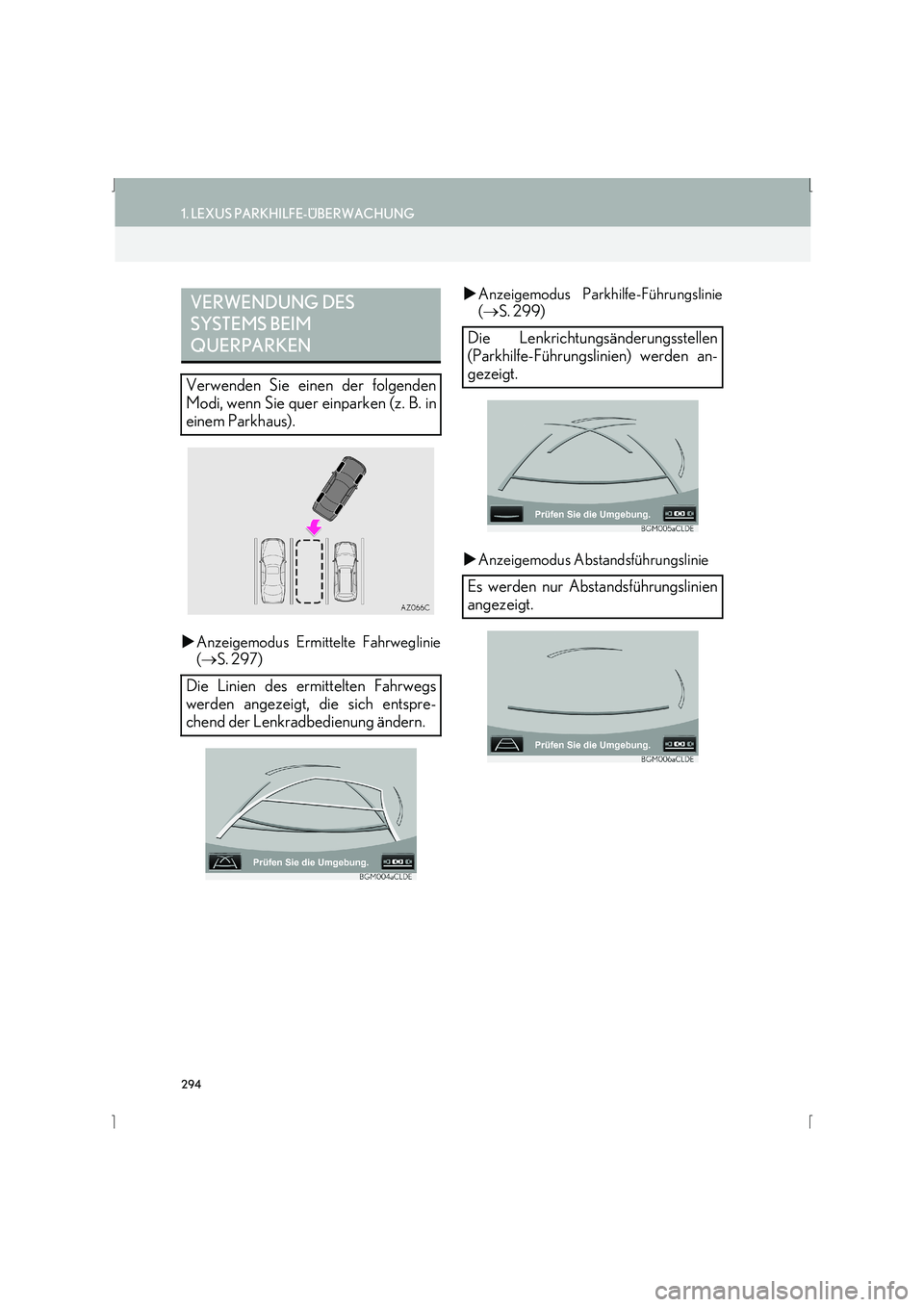

294
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
XAnzeigemodus Ermittelte Fahrweglinie
(→ S. 297) X
Anzeigemodus Parkhilfe-Führungslinie
(→ S. 299)
X Anzeigemodus Abstandsführungslinie
VERWENDUNG DES
SYSTEMS BEIM
QUERPARKEN
Verwenden Sie einen der folgenden
Modi, wenn Sie quer einparken (z. B. in
einem Parkhaus).
Die Linien des ermittelten Fahrwegs
werden angezeigt, die sich entspre-
chend der Lenkradbedienung ändern.
Die Lenkrichtungsänderungsstellen
(Parkhilfe-Führungslinien) werden an-
gezeigt.
Es werden nur Abstandsführungslinien
angezeigt.

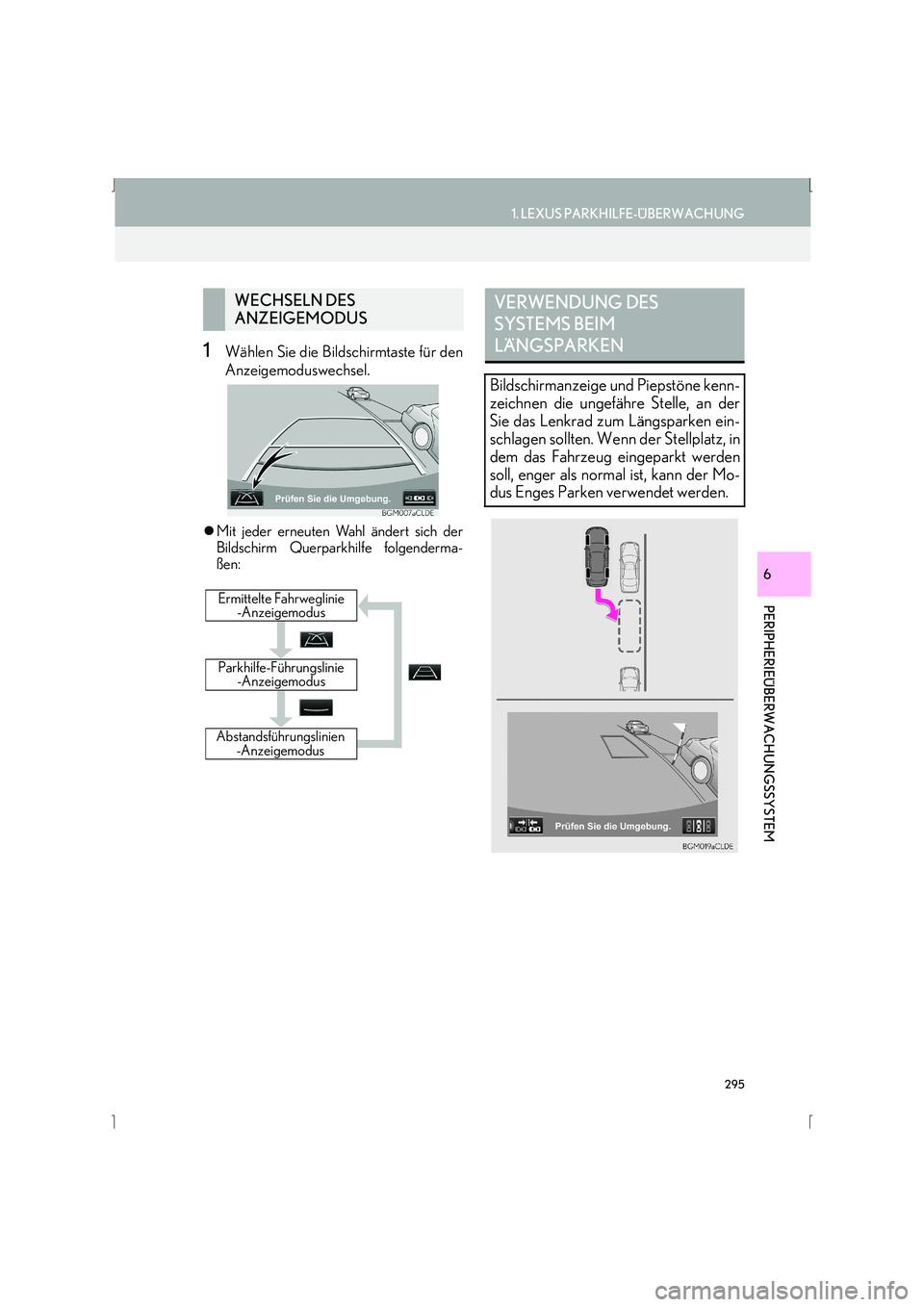

295
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
1Wählen Sie die Bildschirmtaste für den
Anzeigemoduswechsel.
zMit jeder erneuten Wahl ändert sich der
Bildschirm Querparkhilfe folgenderma-
ßen:
WECHSELN DES
ANZEIGEMODUS
Abstandsführungslinien
-Anzeigemodus
Parkhilfe-Führungslinie -Anzeigemodus
Ermittelte Fahrweglinie -Anzeigemodus
VERWENDUNG DES
SYSTEMS BEIM
LÄNGSPARKEN
Bildschirmanzeige und Piepstöne kenn-
zeichnen die ungefähre Stelle, an der
Sie das Lenkrad zum Längsparken ein-
schlagen sollten. Wenn der Stellplatz, in
dem das Fahrzeug eingeparkt werden
soll, enger als normal ist, kann der Mo-
dus Enges Parken verwendet werden.

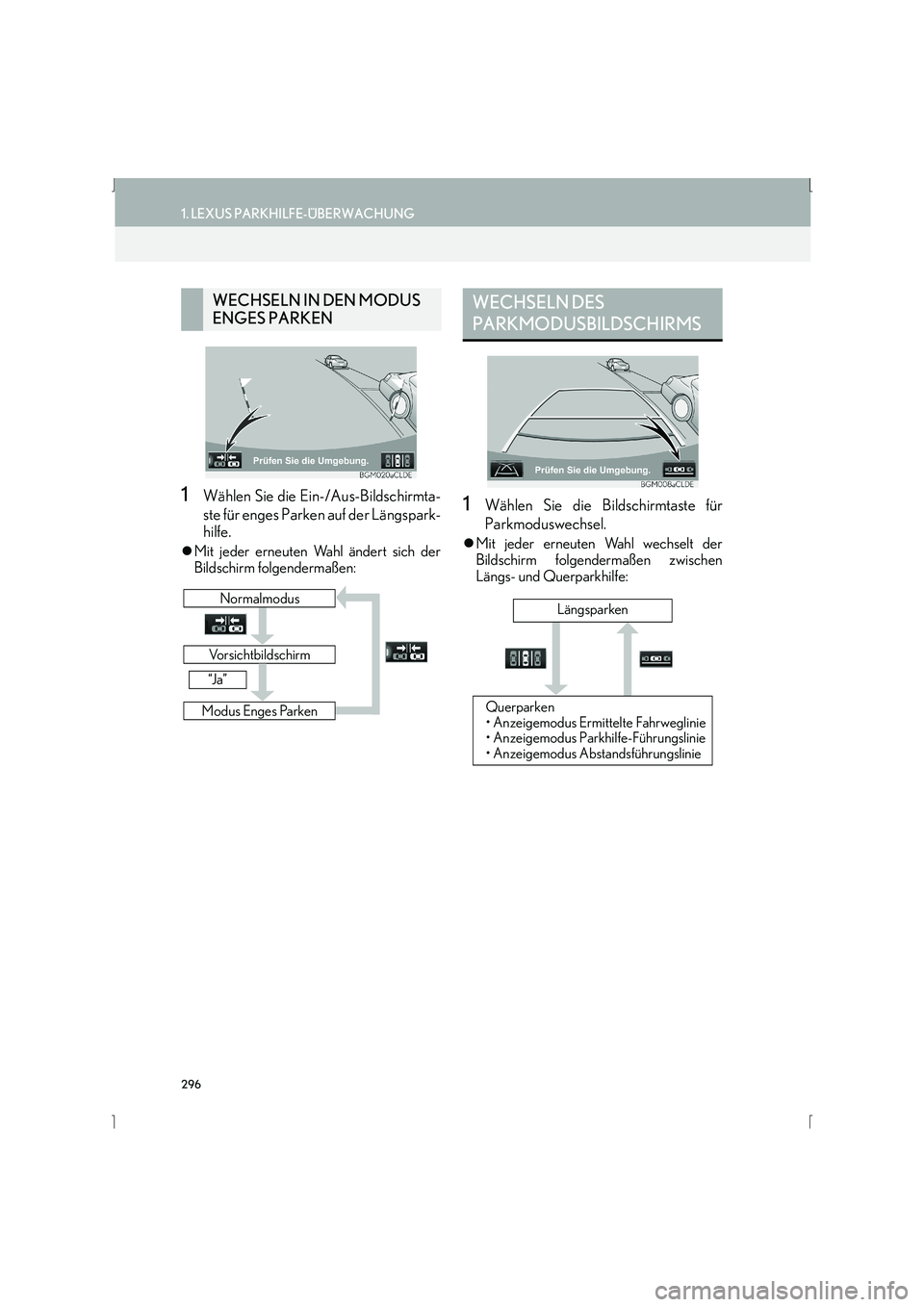

296
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
1Wählen Sie die Ein-/Aus-Bildschirmta-
ste für enges Parken auf der Längspark-
hilfe.
zMit jeder erneuten Wahl ändert sich der
Bildschirm folgendermaßen:
1Wählen Sie die Bildschirmtaste für
Parkmoduswechsel.
z Mit jeder erneuten Wahl wechselt der
Bildschirm folgendermaßen zwischen
Längs- und Querparkhilfe:
WECHSELN IN DEN MODUS
ENGES PARKEN
Vorsichtbildschirm
Normalmodus
Modus Enges Parken
“J a ”
WECHSELN DES
PARKMODUSBILDSCHIRMS
Querparken
• Anzeigemodus Ermittelte Fahrweglinie
• Anzeigemodus Parkhilfe-Führungslinie
• Anzeigemodus Abstandsführungslinie Längsparken

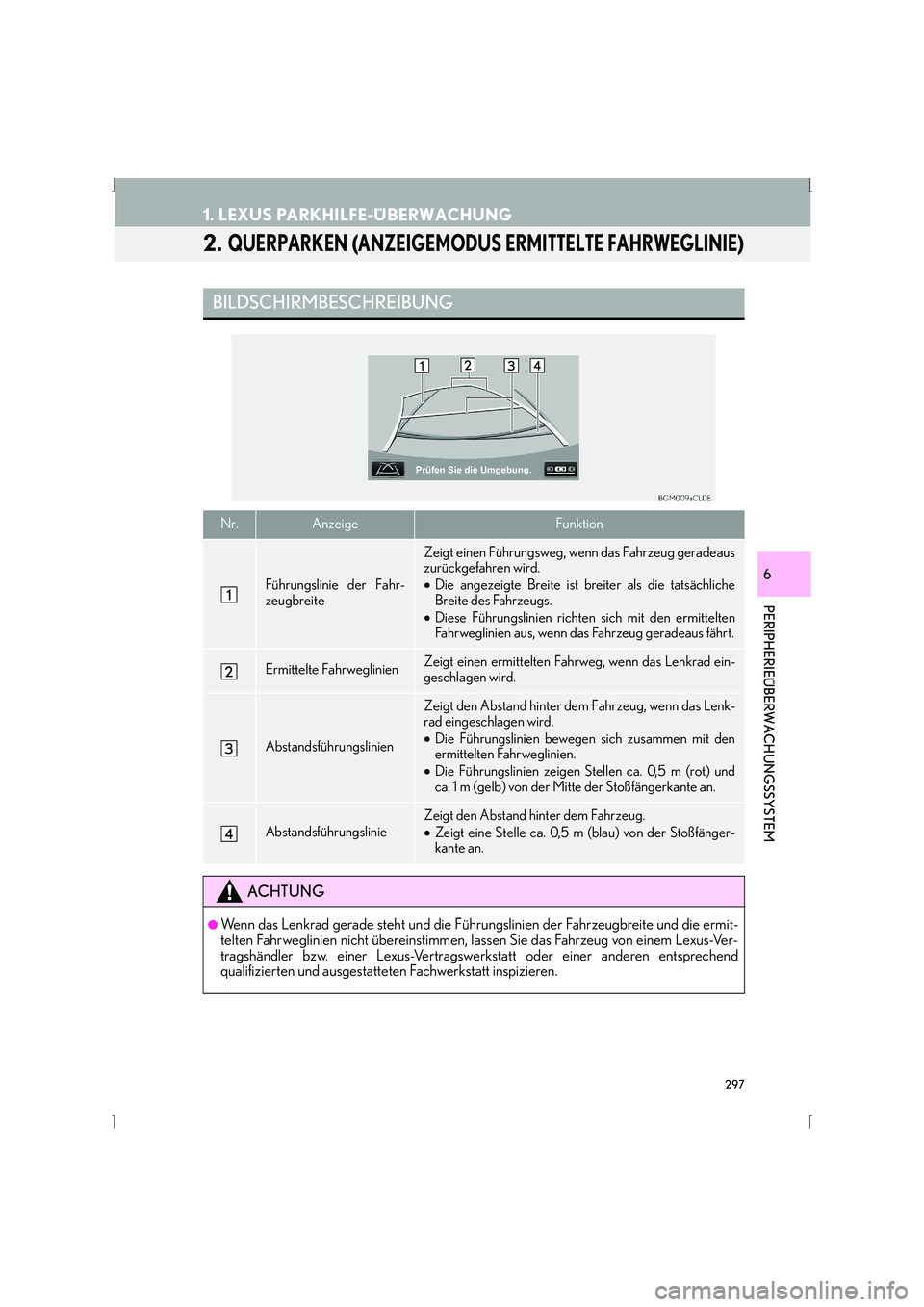

297
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
2. QUERPARKEN (ANZEIGEMODUS ERMITTELTE FAHRWEGLINIE)
BILDSCHIRMBESCHREIBUNG
Nr.AnzeigeFunktion
Führungslinie der Fahr-
zeugbreite
Zeigt einen Führungsweg, wenn das Fahrzeug geradeaus
zurückgefahren wird.
•Die angezeigte Breite ist breiter als die tatsächliche
Breite des Fahrzeugs.
• Diese Führungslinien richten sich mit den ermittelten
Fahrweglinien aus, wenn das Fahrzeug geradeaus fährt.
Ermittelte FahrweglinienZeigt einen ermittelten Fahr weg, wenn das Lenkrad ein-
geschlagen wird.
Abstandsführungslinien
Zeigt den Abstand hinter dem Fahrzeug, wenn das Lenk-
rad eingeschlagen wird.
• Die Führungslinien bewegen sich zusammen mit den
ermittelten Fahrweglinien.
• Die Führungslinien zeigen Stellen ca. 0,5 m (rot) und
ca. 1 m (gelb) von der Mitte der Stoßfängerkante an.
Abstandsführungslinie
Zeigt den Abstand hinter dem Fahrzeug.
•Zeigt eine Stelle ca. 0,5 m (blau) von der Stoßfänger-
kante an.
ACHTUNG
●Wenn das Lenkrad gerade steht und die Führungslinien der Fahrzeugbreite und die ermit-
telten Fahrweglinien nicht übereinstimmen, lassen Sie das Fahrzeug von einem Lexus-Ver-
tragshändler bzw. einer Lexus-Vertragswe rkstatt oder einer anderen entsprechend
qualifizierten und ausgestatte ten Fachwerkstatt inspizieren.

298
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
1Schalten Sie den Schalthebel in die Stel-
lung “R”.
2Schlagen Sie das Lenkrad so ein, dass
die ermittelten Fahrweglinien innerhalb
der Parklücke liegen, und fahren Sie
vorsichtig rückwärts.
XParklücke
Ermittelte Fahrweglinien
3Sobald das Fahrzeugheck in den Stell-
platz eintritt, schlagen Sie das Lenkrad
so ein, dass die Führungslinien der Fahr-
zeugbreite innerhalb der linken und
rechten Trennlinien des Stellplatzes
sind.
X Führungslinie der Fahrzeugbreite
4Sobald die Führungslinien der Fahr-
zeugbreite und die Trennlinien zwi-
schen den Stellplätzen parallel
zueinander verlaufen, bringen Sie das
Lenkrad in Geradeausstellung zurück
und fahren Sie langsam rückwärts, bis
sich das Fahrzeug vollständig auf dem
Stellplatz befindet.
5Halten Sie das Fahrzeug in geeigneter
Position an und schließen Sie das Ein-
parken ab.
PARKEN
Beim Einparken in eine Parklücke aus
der Gegenrichtung im Vergleich zum
unten beschriebenen Verfahren sind die
Einschlagrichtungen des Lenkrads ent-
sprechend umgekehrt.

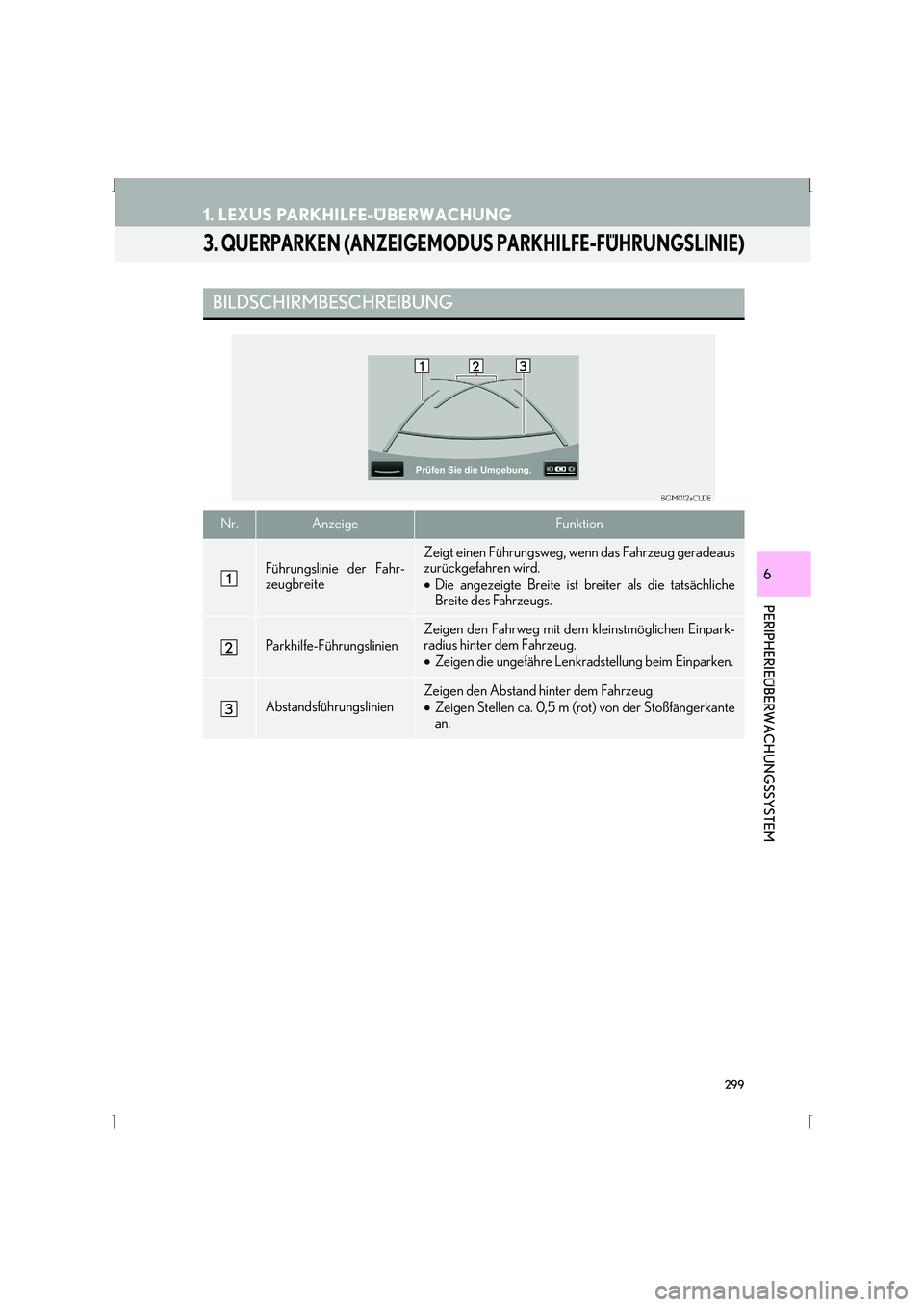

299
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
3. QUERPARKEN (ANZEIGEMODUS PARKHILFE-FÜHRUNGSLINIE)
BILDSCHIRMBESCHREIBUNG
Nr.AnzeigeFunktion
Führungslinie der Fahr-
zeugbreite
Zeigt einen Führungsweg, wenn das Fahrzeug geradeaus
zurückgefahren wird.
•Die angezeigte Breite ist breiter als die tatsächliche
Breite des Fahrzeugs.
Parkhilfe-Führungslinien
Zeigen den Fahrweg mit dem kleinstmöglichen Einpark-
radius hinter dem Fahrzeug.
•Zeigen die ungefähre Lenkradstellung beim Einparken.
Abstandsführungslinien
Zeigen den Abstand hinter dem Fahrzeug.
•Zeigen Stellen ca. 0,5 m (rot) von der Stoßfängerkante
an.

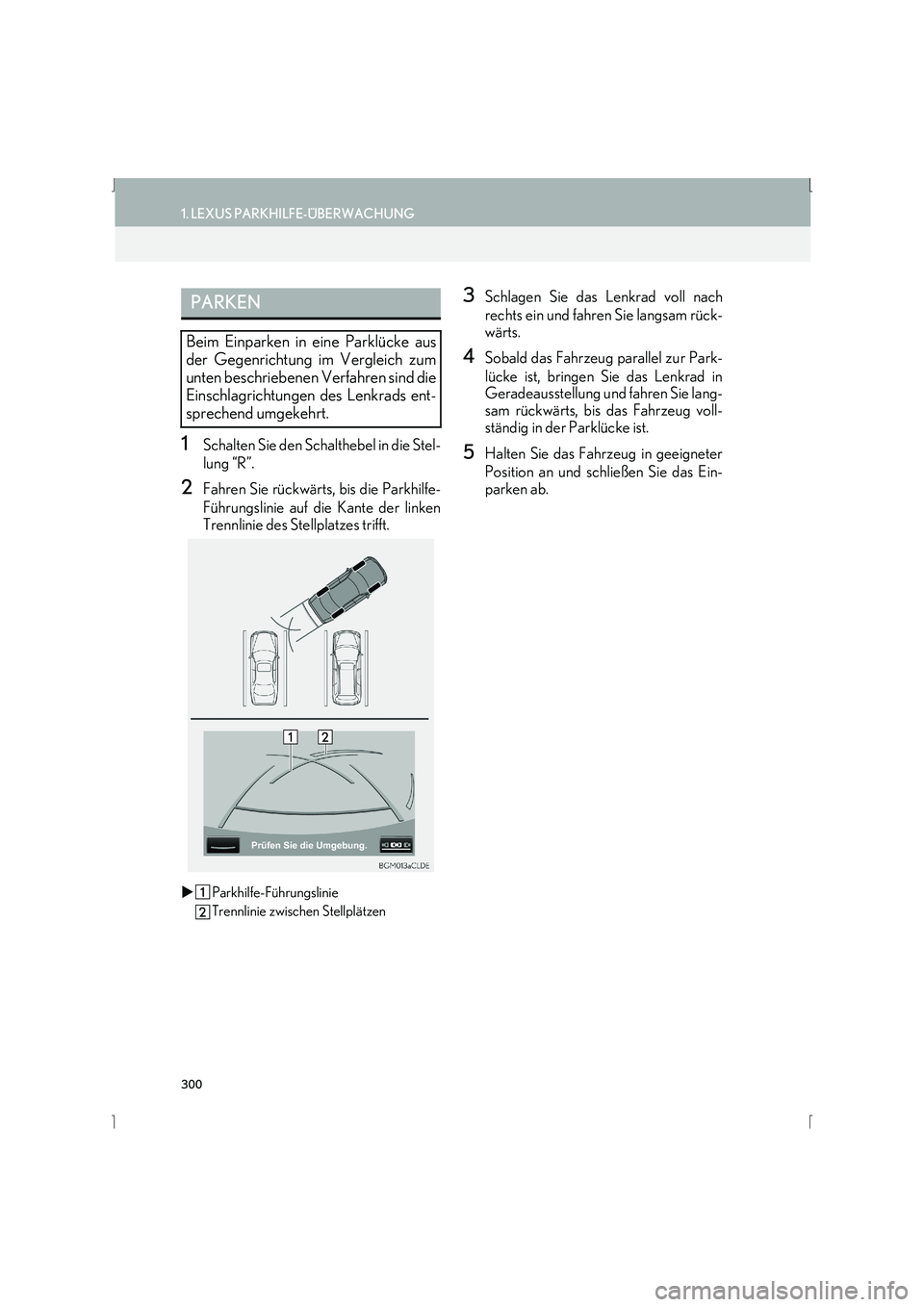

300
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
1Schalten Sie den Schalthebel in die Stel-
lung “R”.
2Fahren Sie rückwärts, bis die Parkhilfe-
Führungslinie auf die Kante der linken
Trennlinie des Stellplatzes trifft.
XParkhilfe-Führungslinie
Trennlinie zwischen Stellplätzen
3Schlagen Sie das Lenkrad voll nach
rechts ein und fahren Sie langsam rück-
wärts.
4Sobald das Fahrzeug parallel zur Park-
lücke ist, bringen Sie das Lenkrad in
Geradeausstellung und fahren Sie lang-
sam rückwärts, bis das Fahrzeug voll-
ständig in der Parklücke ist.
5Halten Sie das Fahrzeug in geeigneter
Position an und schließen Sie das Ein-
parken ab.
PARKEN
Beim Einparken in eine Parklücke aus
der Gegenrichtung im Vergleich zum
unten beschriebenen Verfahren sind die
Einschlagrichtungen des Lenkrads ent-
sprechend umgekehrt.
