Lexus IS300h 2015 Инструкция по эксплуатации (in Russian)

5017-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
■Доливка моторного масла
Если уровень моторного масла
находится ниже или около
нижней отметки , необходимо
долить в двигатель масло
такого же типа , которое залито
в двигатель .
Убедитесь , что добавляемое масло идентично типу масла в
двигателе , и подготовьте все необходимое для доливки масла .
Снимите крышку маслозаливной горловины , поворачивая ее
против часовой стрелки .
Небольшими порциями добавляйте моторное масло , проверяя
его уровень при помощи щупа .
Закройте пробку заливной горловины , поворачивая ее по
часовой стрелке .
Выбор моторного масла →стр . 637
Количество масла (Низкий → Полный ) 1,5 L ( л)
Элементы Чистая воронка
1
2
3

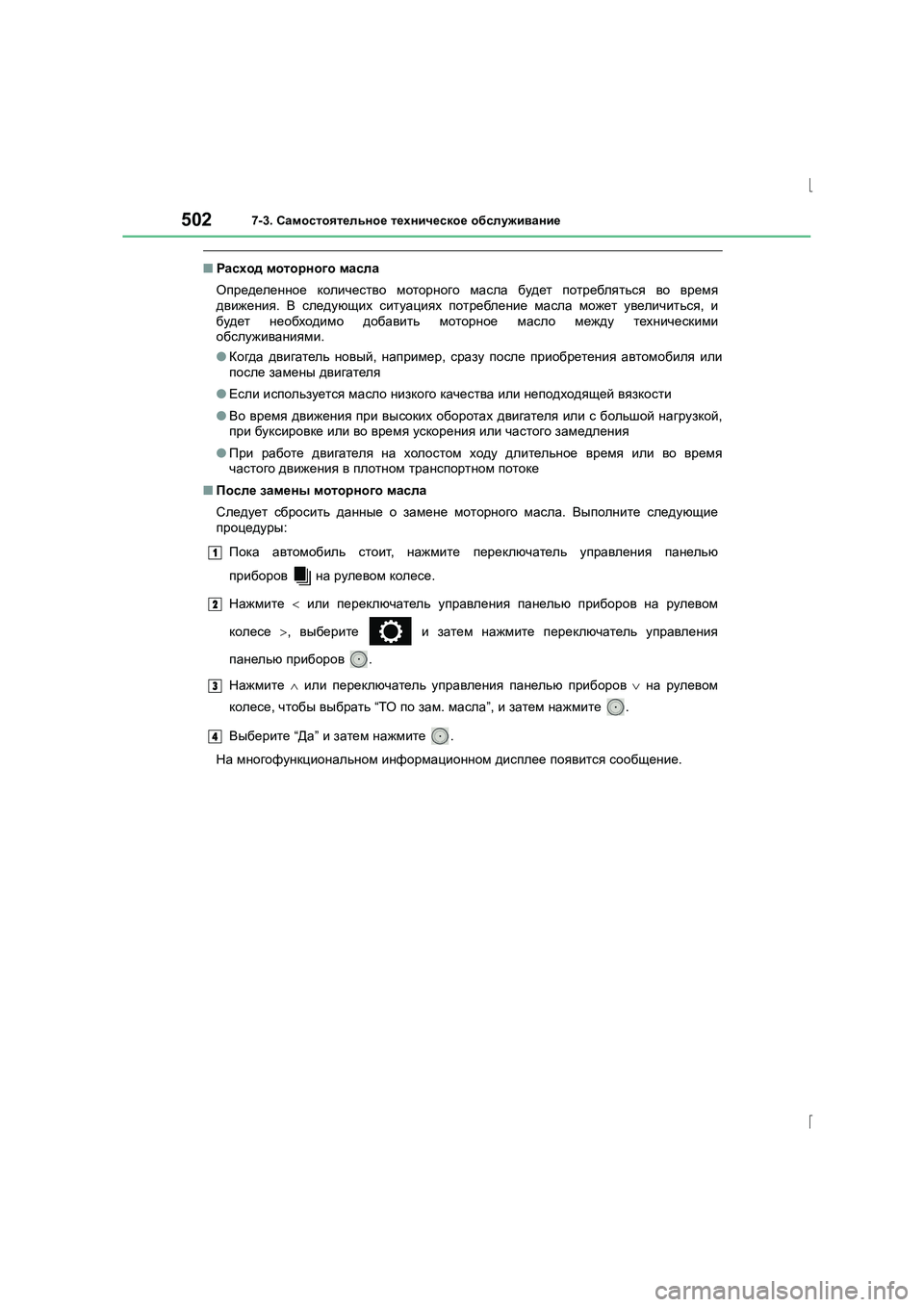

5027-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
■ Расход моторного масла
Определенное количество моторного масла будет потребляться во время
движения . В следующих ситуациях потребление масла может увеличиться , и
будет необходимо добавить моторное масло между техническими
обслуживаниями .
● Когда двигатель новый , например , сразу после приобретения автомобиля или
после замены двигателя
● Если используется масло низкого качества или неподходящей вязкости
● Во время движения при высоких оборотах двигателя или с большой нагрузкой ,
при буксировке или во время ускорения или частого замедления
● При работе двигателя на холостом ходу длительное время или во время
частого движения в плотном транспортном потоке
■ После замены моторного масла
Следует сбросить данные о замене моторного масла . Выполните следующие
процедуры :
Пока автомобиль стоит , нажмите переключатель управления панелью
приборов на рулевом колесе .
Нажмите < или переключатель управления панелью приборов на рулевом
колесе >, выберите и затем нажмите переключатель управления
панелью приборов .
Нажмите ∧ или переключатель управления панелью приборов ∨ на рулевом
колесе , чтобы выбрать “ТО по зам . масла ”, и затем нажмите .
Выберите “Да ” и затем нажмите .
На многофункциональном информационном дисплее появится сообщение .
1
2
3
4

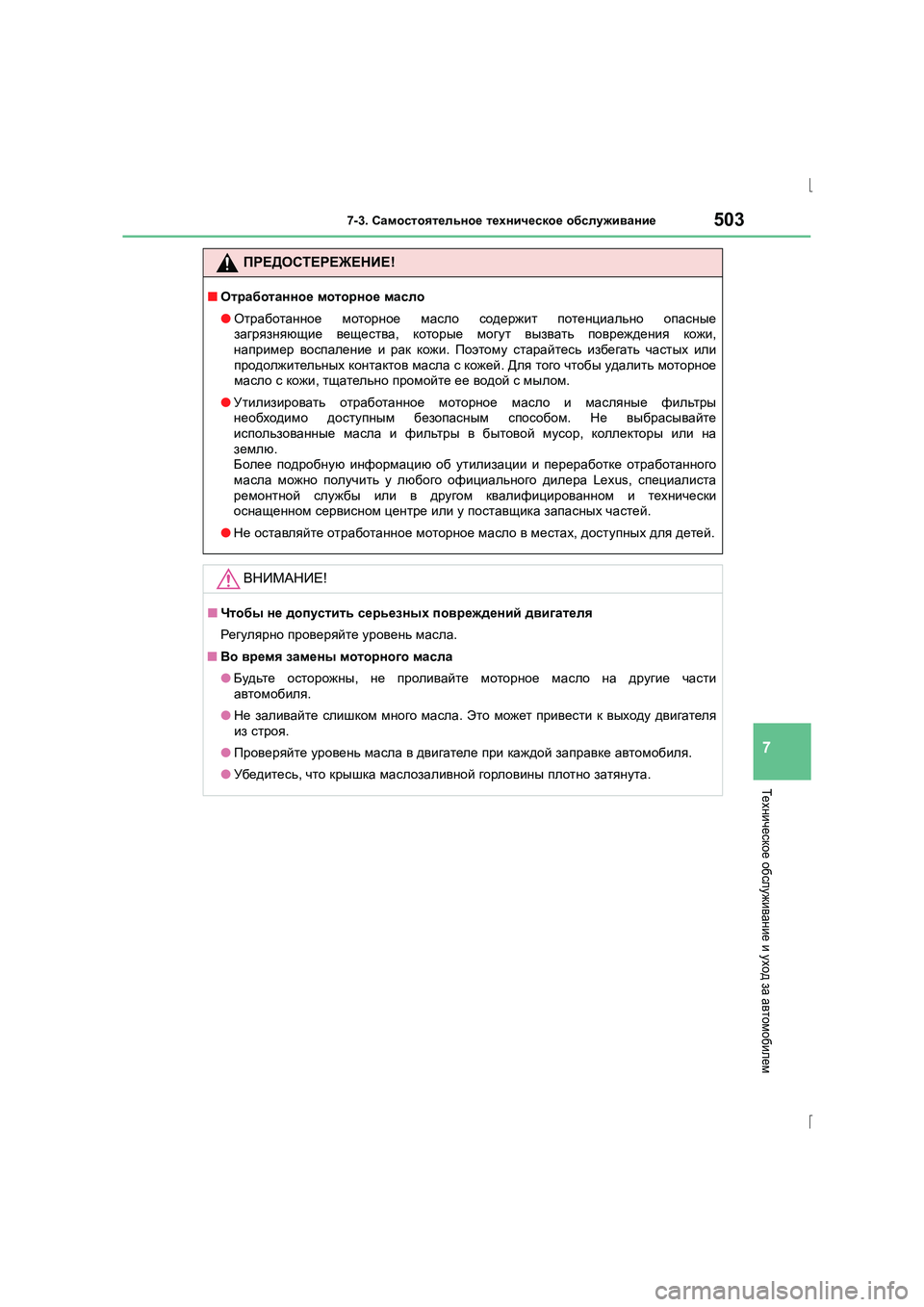

5037-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
ПРЕДОСТЕРЕЖЕНИЕ !
■Отработанное моторное масло
● Отработанное моторное масло содержит потенциально опасные
загрязняющие вещества , которые могут вызвать повреждения кожи ,
например воспаление и рак кожи . Поэтому старайтесь избегать частых или
продолжительных контактов масла с кожей . Для того чтобы удалить моторное
масло с кожи , тщательно промойте ее водой с мылом .
● Утилизировать отработанное моторное масло и масляные фильтры
необходимо доступным безопасным способом . Не выбрасывайте
использованные масла и фильтры в бытовой мусор , коллекторы или на
землю .
Более подробную информацию об утилизации и переработке отработанного
масла можно получить у любого официального дилера Lexus, специалиста
ремонтной службы или в другом квалифицированном и технически
оснащенном сервисном центре или у поставщика запасных частей .
● Не оставляйте отработанное моторное масло в местах , доступных для детей .
ВНИМАНИЕ !
■Чтобы не допустить серьезных повреждений двигателя
Регуляр но проверяйте уровень масла .
■ Во время замены моторного масла
● Будьте осторожны , не проливайте моторное масло на другие части
автомобиля .
● Не заливайте слишком много масла . Это может привести к выходу двигателя
из строя .
● Проверяйте уровень масла в двигателе при каждой заправке автомобиля .
● Убедитесь , что крышка маслозаливной горл овины плотно затянута .

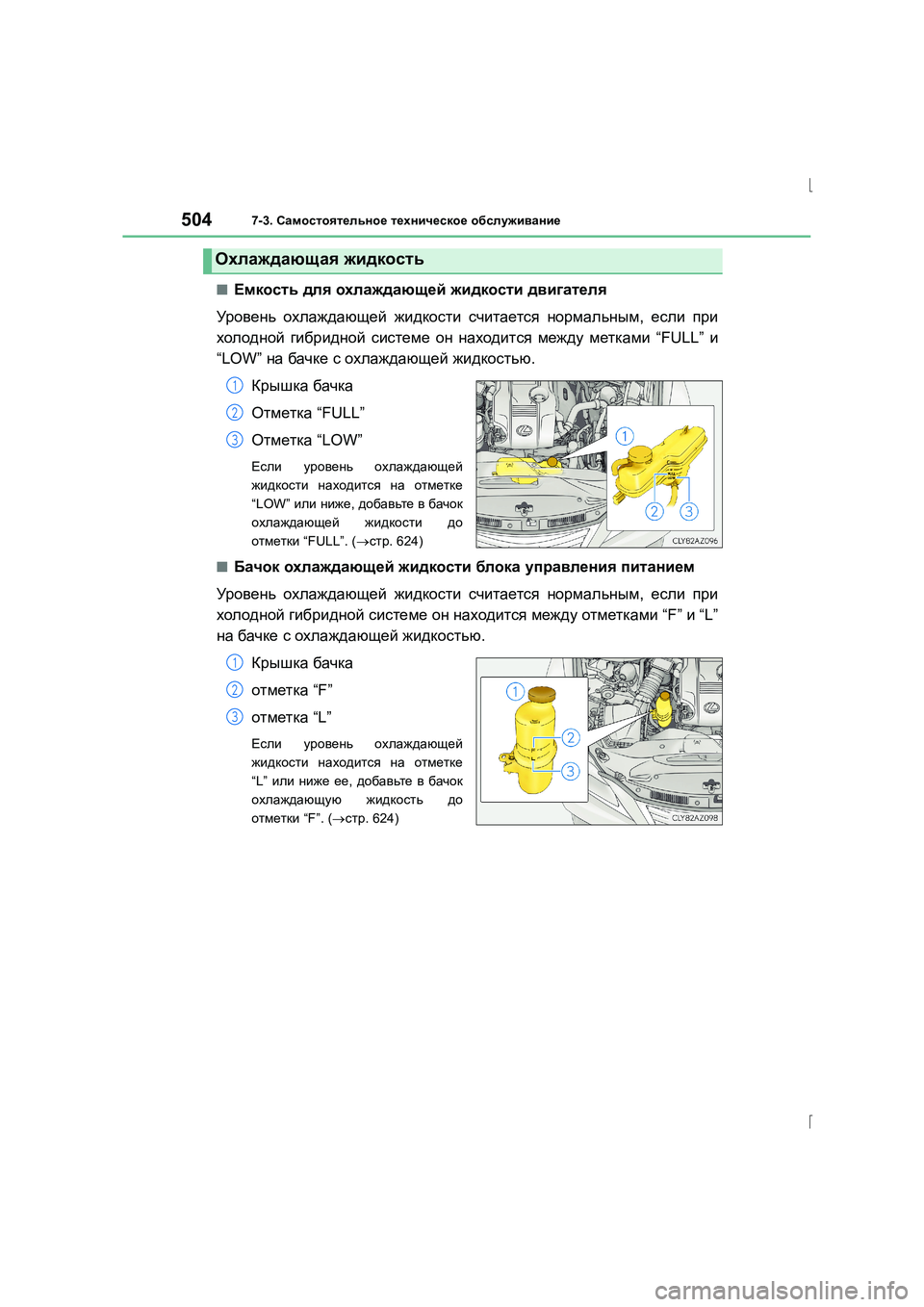

5047-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
■Емкость для охлаждающей жидкости двигателя
Уро вень охлаждающей жидкости считается нормальным , если при
холодной гибридной системе он находится между метками “FULL” и
“LOW” на бачке с охлаждающей жидкостью .
Крышка бачка
Отметка “FULL”
Отметка “LOW”
Если уровень охлаждающей
жидкости находится на отметке
“LOW” или ниже , добавьте в бачок
охлаждающей жидкости до
отметки “FULL”. ( →стр . 624)
■Бачок охлаждающей жидкости блока управления питанием
Уро вень охлаждающей жидкости считается нормальным , если при
холодной гибридной системе он находится между отметк ами “F” и “L”
на бачке с охлаждающей жидкостью .
Крышка бачка
отметка “F”
отметка “L”
Если уровень охлаждающей
жидкости находится на отметке
“L” или ниже ее , добавьте в бачок
охлаждающую жидкость до
отметки “F”. (→стр . 624)
Охлаждающая жидкость
1
2
3
1
2
3

5057-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
■ Выбор охлаждающей жидкости
В качестве охлаждающей жидкости для двигателя используйте только “Toyota
Super Long Life Coolant” « Охлаждающая жидкость особо длительного действия
To y o t a » либо ее аналог , изготовленный на основе этиленгликоля по технологии
гибридных органических кислот , обладающий продолжительным сроком службы ,
не содержащий силикатов , аминов , нитритов и боратов .
Охлаждающая жидкость “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a » представляет собой смесь 50%
охлаждающей жидкости и 50% деионизированной воды . (Минимальная
температура : -35°C)
Более подробную информацию об охлаждающей жидкости Вы можете получить
у любого официального дилера Lexus, специалиста ремонтной службы или в
другом квалифицированном и технически оснащенном сервисном центре .
■ Если уровень охлаждающей жидкости в бачке понижается вскоре после
доливки
Проверьте визуально радиаторы , патрубки , крышки бачка охлаждающей
жидкости двигателя /блок а управления питанием , сливное отверстие , а также
водяной насос .
Если при осмотре протечек не обнаружено , обратитесь к любому официальному
дилеру Lexus, специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр для проведения теста крышки под
давлением и проверки на наличие утечек жидкости из системы охлаждения .
ПРЕДОСТЕРЕЖЕНИЕ !
■При перегреве гибридной системы
Не снимайте крышки двигателя /бачка охлаждающей жидкости бл о к а
управления питанием или крышку заливной горловины воды . (→ стр . 628)
Система охлаждения может быть под давлением , и, если снять крышку , то
горячая охлаждающая жидкость может вырваться наружу , вызвав серьезные
телесные повреждения , например , ожоги .
ВНИМАНИЕ !
■При добавлении охлаждающей жидкости
В качестве охлаждающей жидкости нельзя использовать в чистом виде ни
обычную воду , ни антифриз . Должное охлаждение , смазку и защиту от
коррозии обеспечивает только правильно подобранная смесь антифриза и
воды . Поэтому внимательно ознакомьтесь с информацией на этикетке
антифриза или охлаждающей жидкости .
■ Если Вы пролили охлаждающую жидкость
Не забывайте смыть ее водой , чтобы она не повредила детали или
лакокрасочное покрытие .

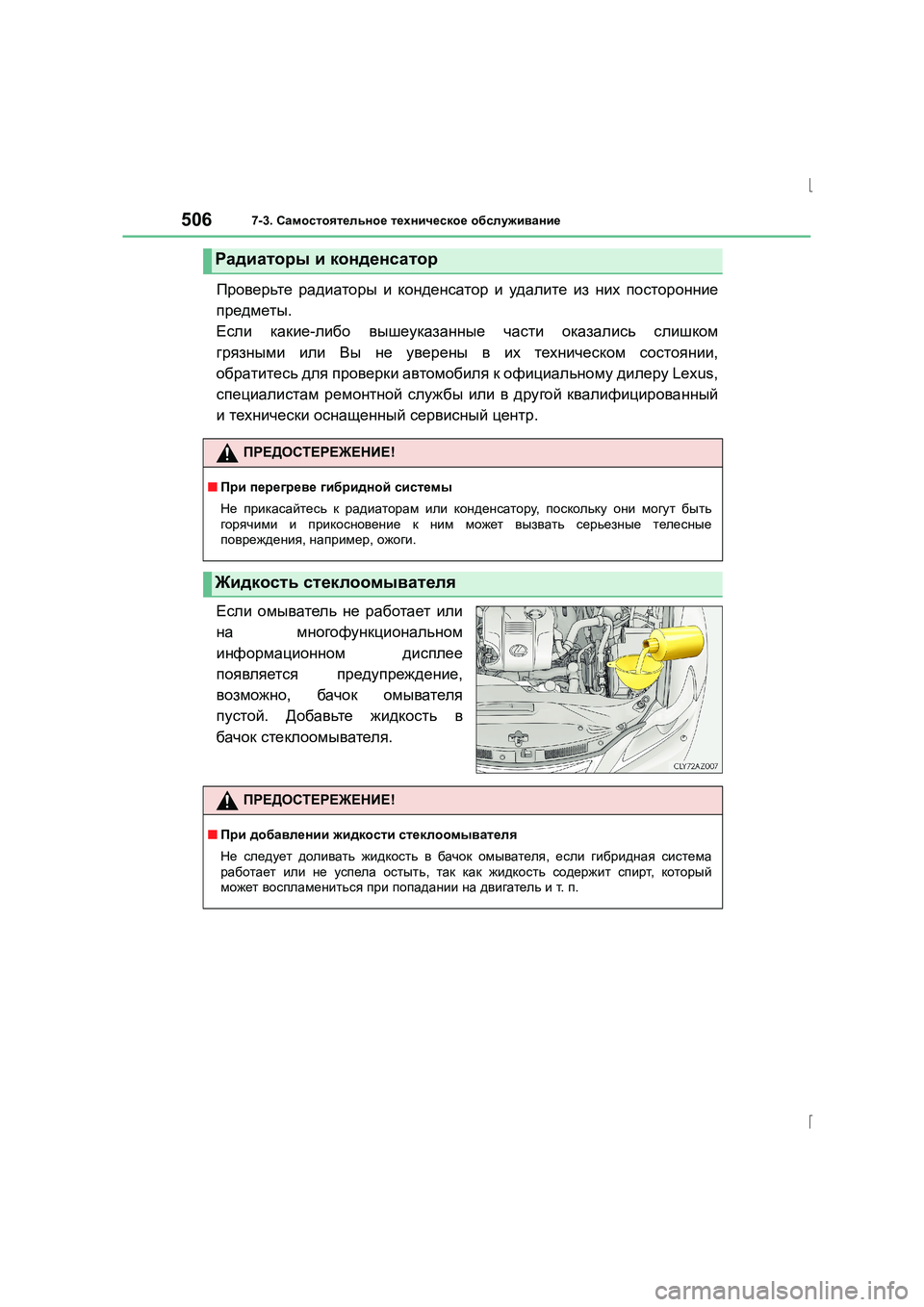

5067-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
Проверьте радиаторы и конденсатор и удалите из них посторонние
предметы .
Если какие -либо вышеуказанные части оказались слишком
грязными или Вы не уверены в их техническом состоянии ,
обратитесь для проверки автомобиля к официальному дилеру Lexus,
специалистам ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр .
Если омыватель не работает или
на многофункциональном
информационном дисплее
появляется предупреждение ,
возможно , бачок омывателя
пустой . Добавьте жидкость в
бачок стеклоомывателя .
Радиаторы и конденсатор
ПРЕДОСТЕРЕЖЕНИЕ !
■При перегреве гибридной системы
Не прикасайтесь к радиаторам или конденсатору , поскольку они могут быть
горячими и прикосновение к ним может вызвать серьезные телесные
повреждения , например , ожоги .
Жидкость стеклоомывателя
ПРЕДОСТЕРЕЖЕНИЕ !
■При добавлении жидкости стеклоомывателя
Не следует доливать жидкость в бачок омывателя , если гибридная система
работает или не успела остыть , так как жидкость содержит спирт , который
может воспламениться при попадании на двигатель и т . п.

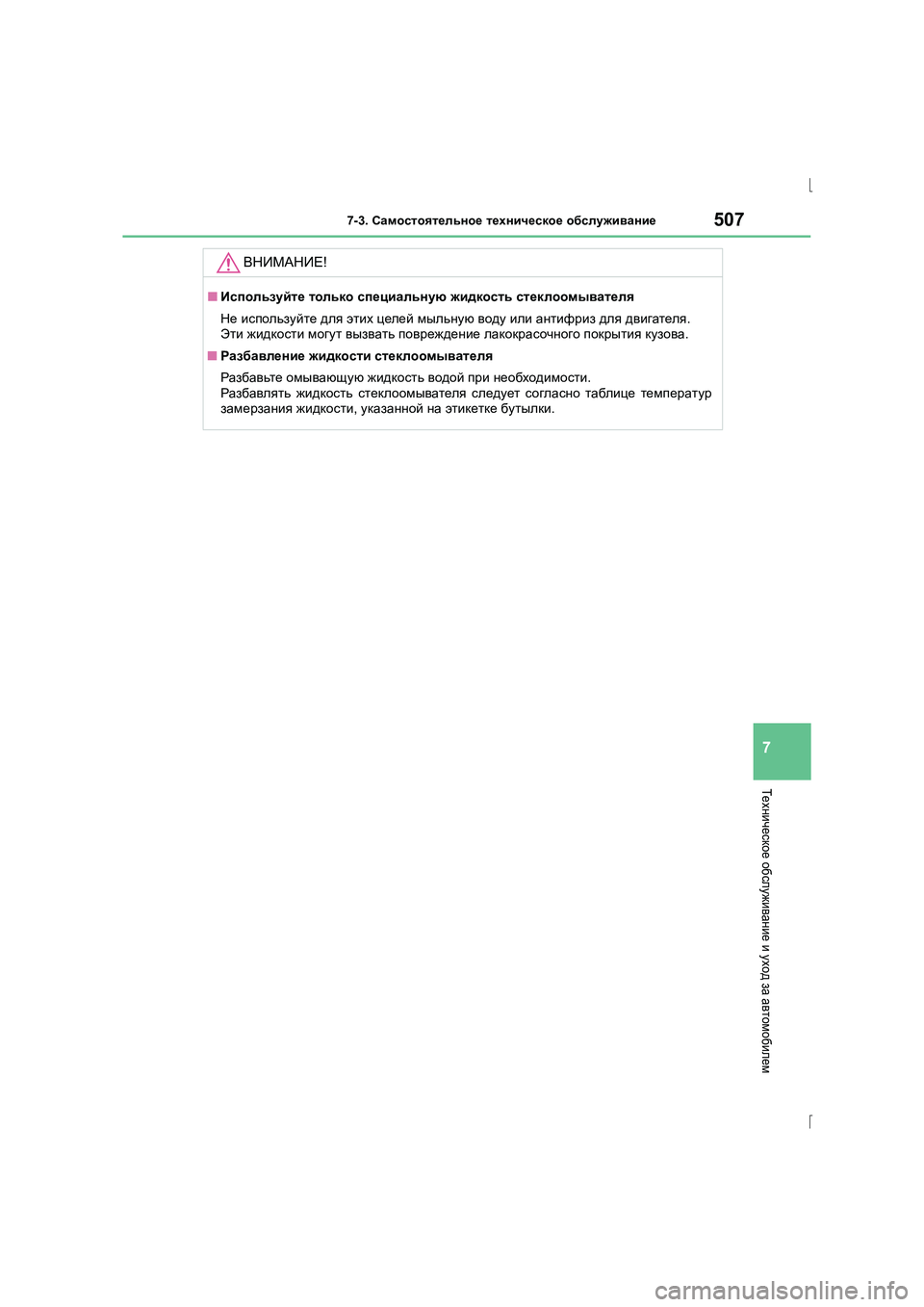

5077-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
ВНИМАНИЕ !
■Используйте только специальную жидкость стеклоомывателя
Не используйте для этих целей мыльную воду или антифриз для двигателя .
Эти жидкости могут вызвать повреждение лакокрасочного покрытия кузова .
■ Разбавление жидкости стеклоомывателя
Разбавьте омывающую жидкость водой при необходимости .
Разбавля ть жидкость стеклоомывателя следует согласно таблице температур
замерзания жидкости , указанной на этикетке бутылки .

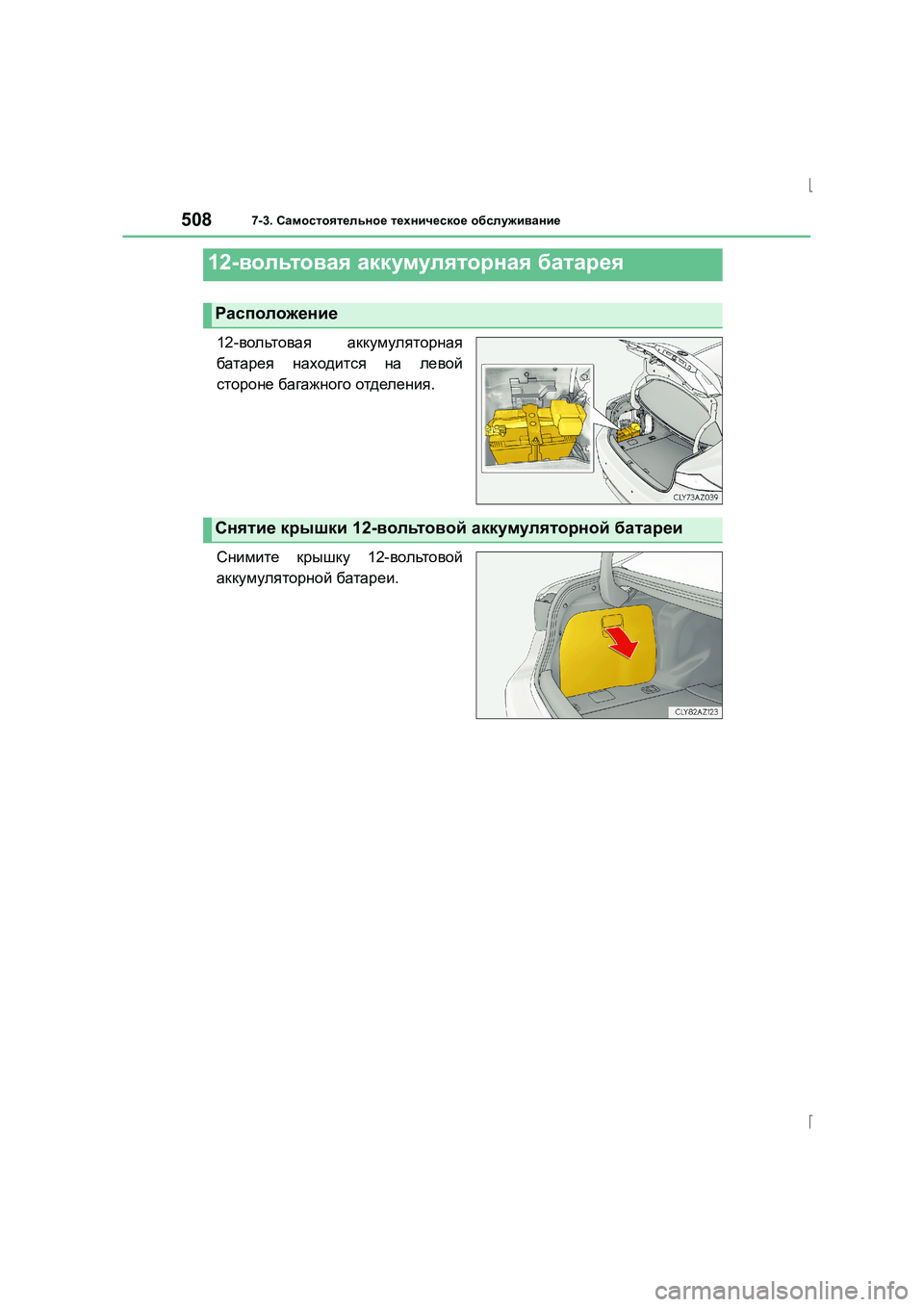

5087-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
12- вольтовая аккумуляторная
батарея находится на левой
стороне багажного отделения .
Снимите крышку 12-вольтовой
аккумуляторной батареи .
12-вольтовая аккумуляторная батарея
Расположение
Снятие крышки 12-вольтовой аккумуляторной батареи

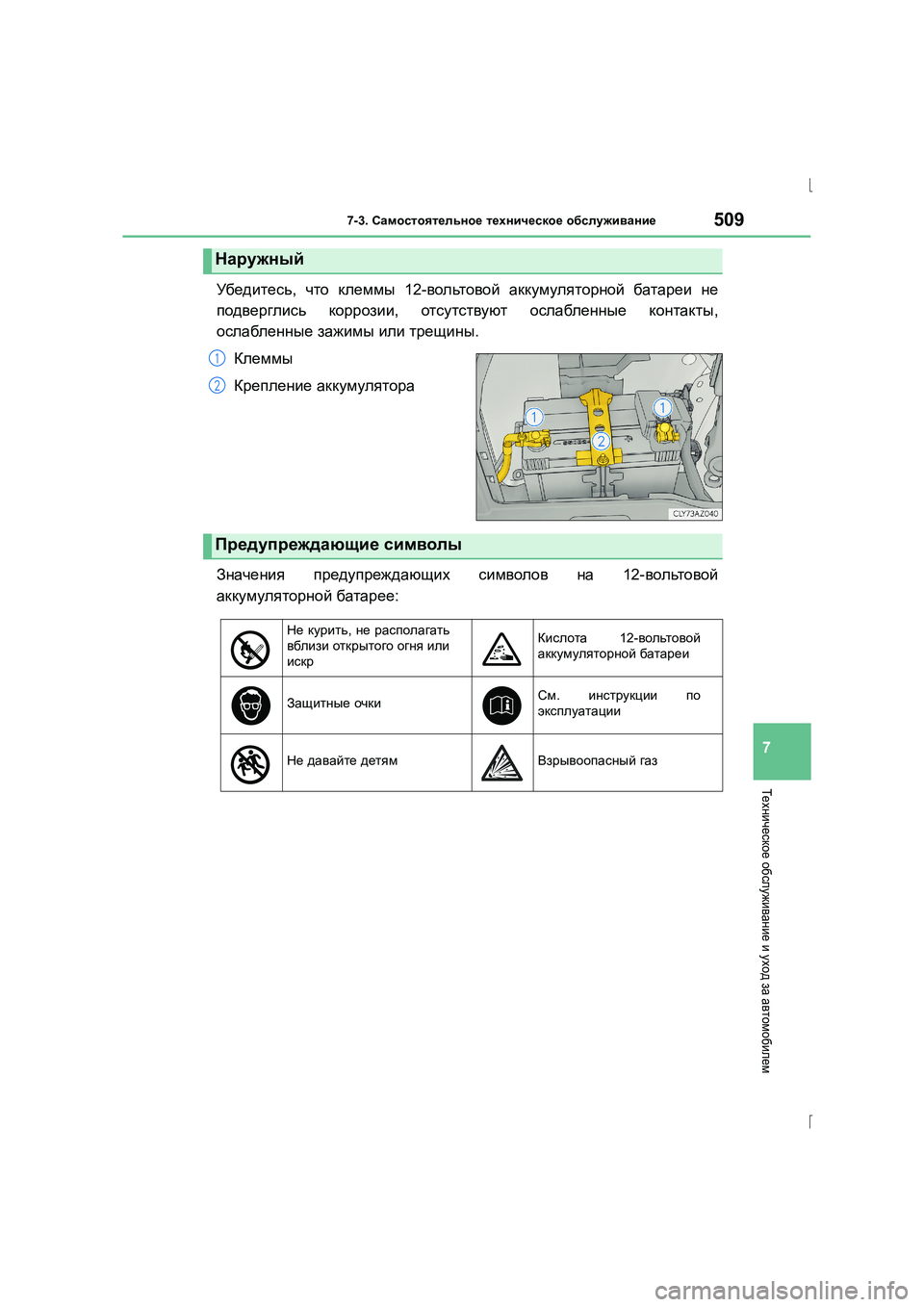

5097-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
Убедитесь , что клеммы 12-вольтовой аккумуляторной батареи не
подверглись коррозии , отсутствуют ослабленные контакты ,
ослабленные зажимы или трещины .
Клеммы
Крепление аккумулятора
Значения предупреждающих символов на 12- вольтовой
аккумуляторной батарее :
Наружный
1
2
Предупреждающие символы
Не курить , не располагать
вблизи открытого огня или
искрКислота 12- вольтовой
аккумуляторной батареи
Защитные очкиСм . инструкции по
эксплуатации
Не давайте детямВзрывоопасный газ

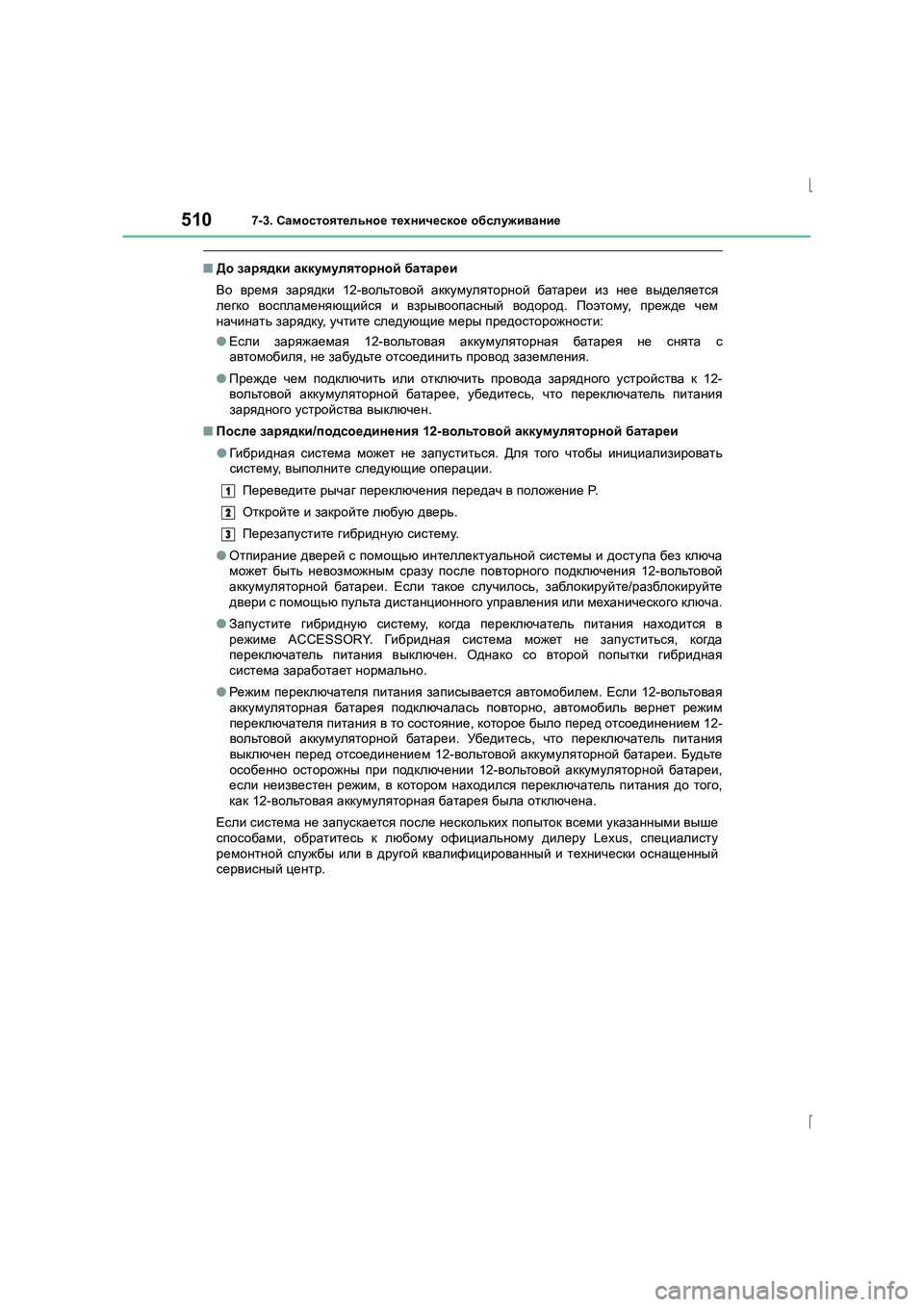

5107-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
■ До зарядки аккумуляторной батареи
Во время зарядки 12-вольтовой аккумуляторной батареи из нее выделяется
легко воспламеняющийся и взрывоопасный водород . Поэтому , прежде чем
начинать зарядку , учтите следующие меры предосторожности :
● Если заряжаемая 12-вольтовая аккумуляторная батарея не снята с
автомобиля , не забудьте отсоединить провод заземления .
● Прежде чем подключить или отключить провода зарядного устройства к 12-
вольтовой аккумуляторной батарее , убедитесь , что переключатель питания
зарядного устройства выключен .
■ После зарядки /подсоединения 12-вольтовой аккумуляторной батареи
● Ги б р и д н а я система может не запуститься . Для того чтобы инициализировать
систему , выполните следующие операции .
Переведите рычаг переключения передач в положение P.
Откройте и закройте любую дверь .
Перезапустите гибридную систему .
● Отпирание дверей с помощью интеллектуальной системы и доступа без ключа
может быть невозможным сразу после повторного подключения 12-вольтовой
аккумуляторной батареи . Если такое случилось , заблокируйте /разблокируйте
двери с помощью пульта дистанционного управления или механического ключа .
● Запустите гибридную систему , когда переключатель питания находится в
режиме ACCESSORY. Ги б р и д н а я система может не запуститься , когда
переключатель питания выключен . Однако со второй попытки гибридная
система заработает нормально .
● Режи м переключателя питания записывается автомобилем . Если 12-вольтовая
аккумуляторная батарея подключалась повторно , автомобиль вернет режим
переключателя питания в то состояние , которое было перед отсоединением 12-
вольтовой аккумуляторной батареи . Убедитесь , что переключатель питания
выключен перед отсоединением 12-вольтовой аккумуляторной батареи . Будьте
особенно осторожны при подключении 12-вольтовой аккумуляторной батареи ,
если неизвестен режим , в котором находился переключатель питания до того ,
как 12- вольтовая аккумуляторная батарея была отключена .
Если система не запускается после нескольких попыток всеми указанными выше
способами , обратитесь к любому официальному дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически оснащенный
сервисный центр .
1
2
3
