5017-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
XCompartimiento del motor:
Retire los retenedores.
Pulse las lengüetas de ambos lados
para soltar el bloqueo y levantar la
tapa mientras tira de la placa de blo-
queo.
Al instalar la tapa, compruebe que la
placa de bloqueo y las lengüetas de
ambos lados estén conectados correc-
tamente.

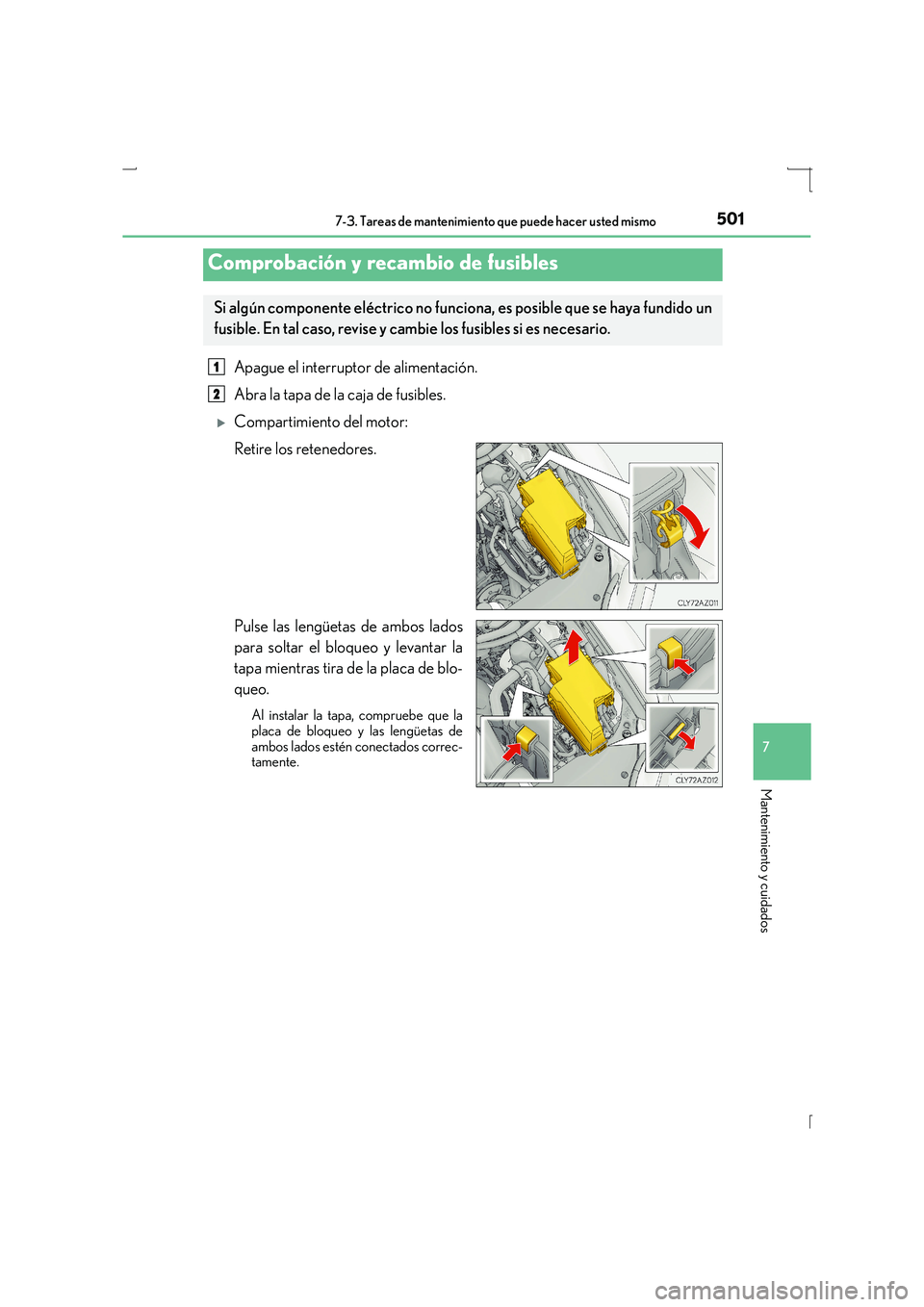

Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fundido un
fusible. En tal caso, revise y cambie los fusibles si es necesario.
1
2

5027-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)

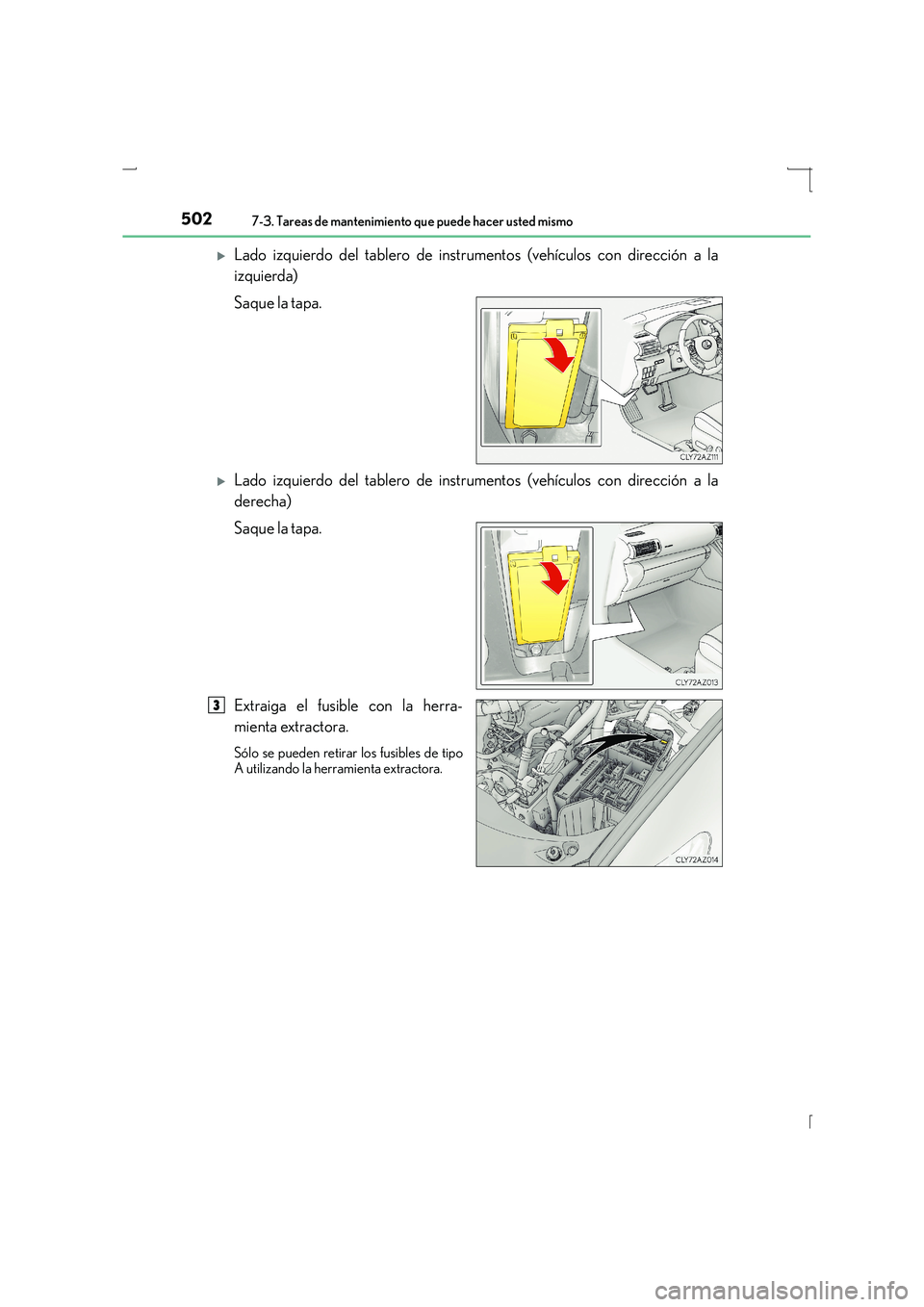

XLado izquierdo del tablero de instrumentos (vehículos con dirección a la
izquierda)
Saque la tapa.
XLado izquierdo del tablero de instrumentos (vehículos con dirección a la
derecha)
Saque la tapa.
Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles de tipo
A utilizando la herramienta extractora.
3

5037-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)

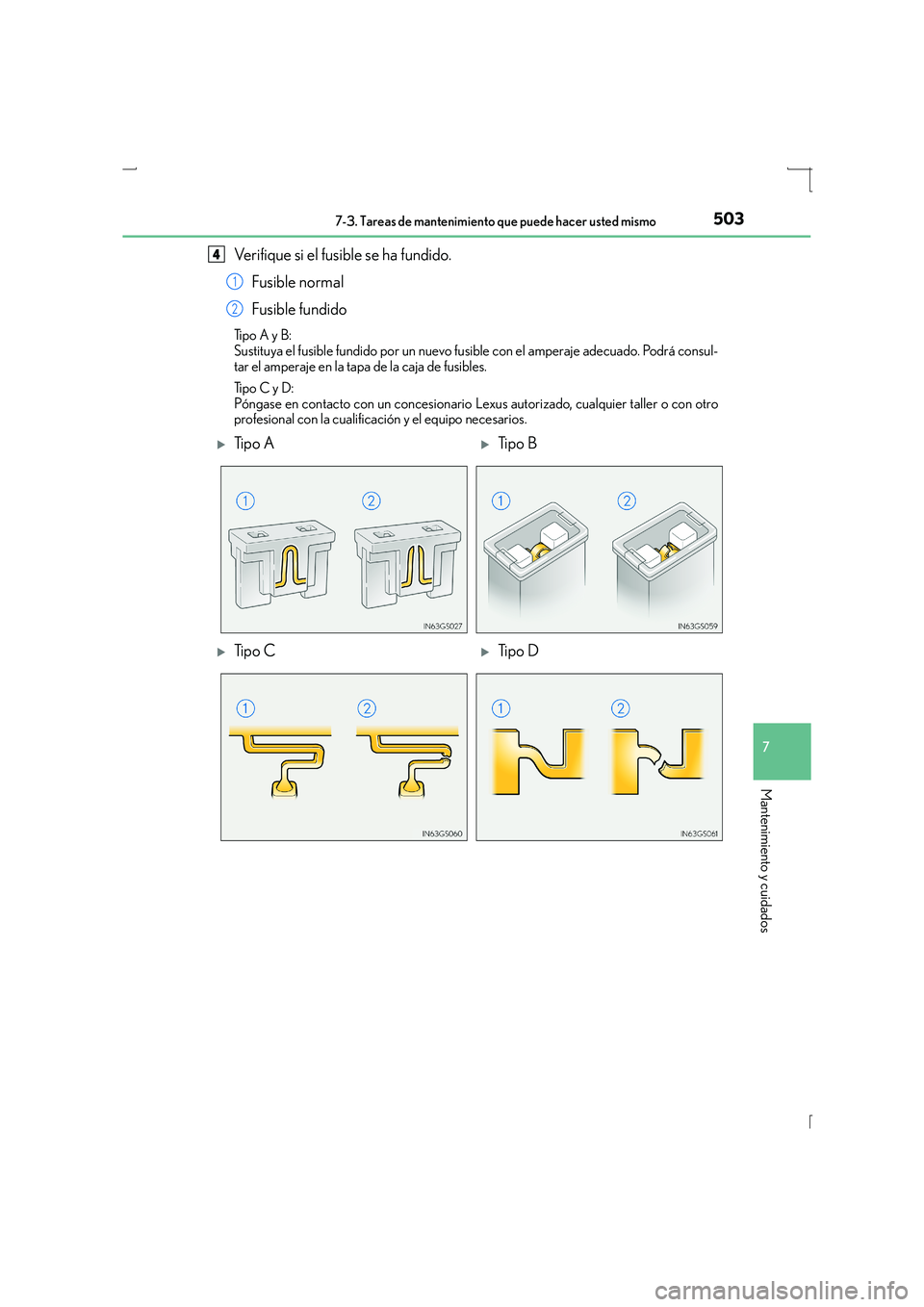

Verifique si el fusible se ha fundido.Fusible normal
Fusible fundido
Ti p o A y B :
Sustituya el fusible fundido por un nuevo fusi ble con el amperaje adecuado. Podrá consul-
tar el amperaje en la tapa de la caja de fusibles.
Ti p o C y D :
Póngase en contacto con un concesionario Lexus autorizado, cualquier taller o con otro
profesional con la cualificación y el equipo necesarios.
4
1
2
XTi p o AXTi p o B
XTi p o CXTi p o D

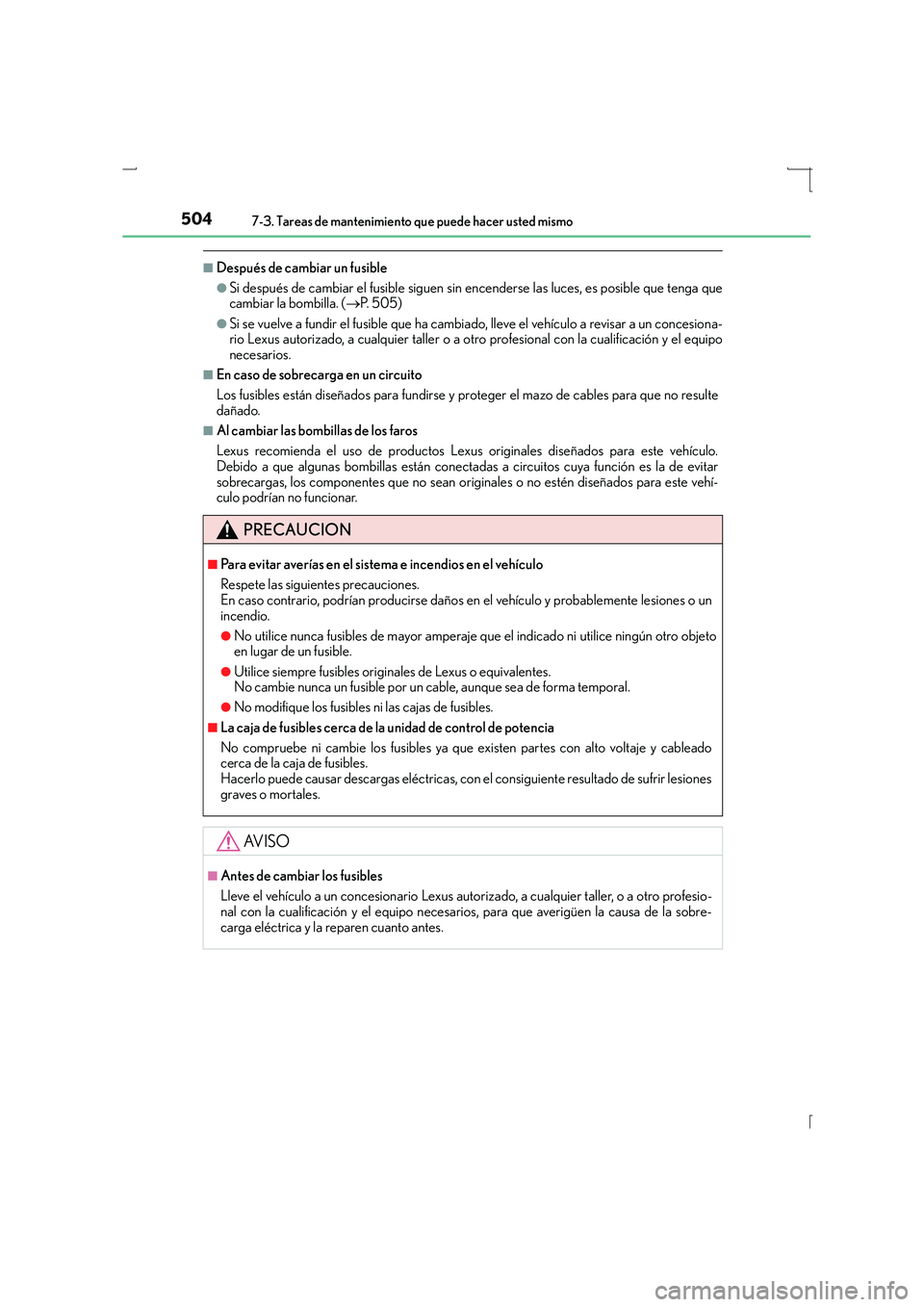

5047-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)
■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que
cambiar la bombilla. ( →P. 505)
●Si se vuelve a fundir el fusible que ha cambiado, lleve el vehículo a revisar a un concesiona-
rio Lexus autorizado, a cualquier taller o a otro profesional con la cualificación y el equipo
necesarios.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte
dañado.
■Al cambiar las bombillas de los faros
Lexus recomienda el uso de productos Lexus originales diseñados para este vehículo.
Debido a que algunas bombillas están conectadas a circuitos cuya función es la de evitar
sobrecargas, los componentes que no sean originales o no estén diseñados para este vehí-
culo podrían no funcionar.
PRECAUCION
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un
incendio.
●No utilice nunca fusibles de mayor amperaje que el indicado ni utilice ningún otro objeto
en lugar de un fusible.
●Utilice siempre fusibles originales de Lexus o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
■La caja de fusibles cerca de la unidad de control de potencia
No compruebe ni cambie los fusibles ya que existen partes con alto voltaje y cableado
cerca de la caja de fusibles.
Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir lesiones
graves o mortales.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo a un concesionario Lexus autorizado, a cualquier taller, o a otro profesio-
nal con la cualificación y el equipo necesarios, para que averigüen la causa de la sobre-
carga eléctrica y la reparen cuanto antes.

5057-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)
Compruebe el voltaje de la bombilla que va a cambiar. (→P. 6 0 0 )
■Delante

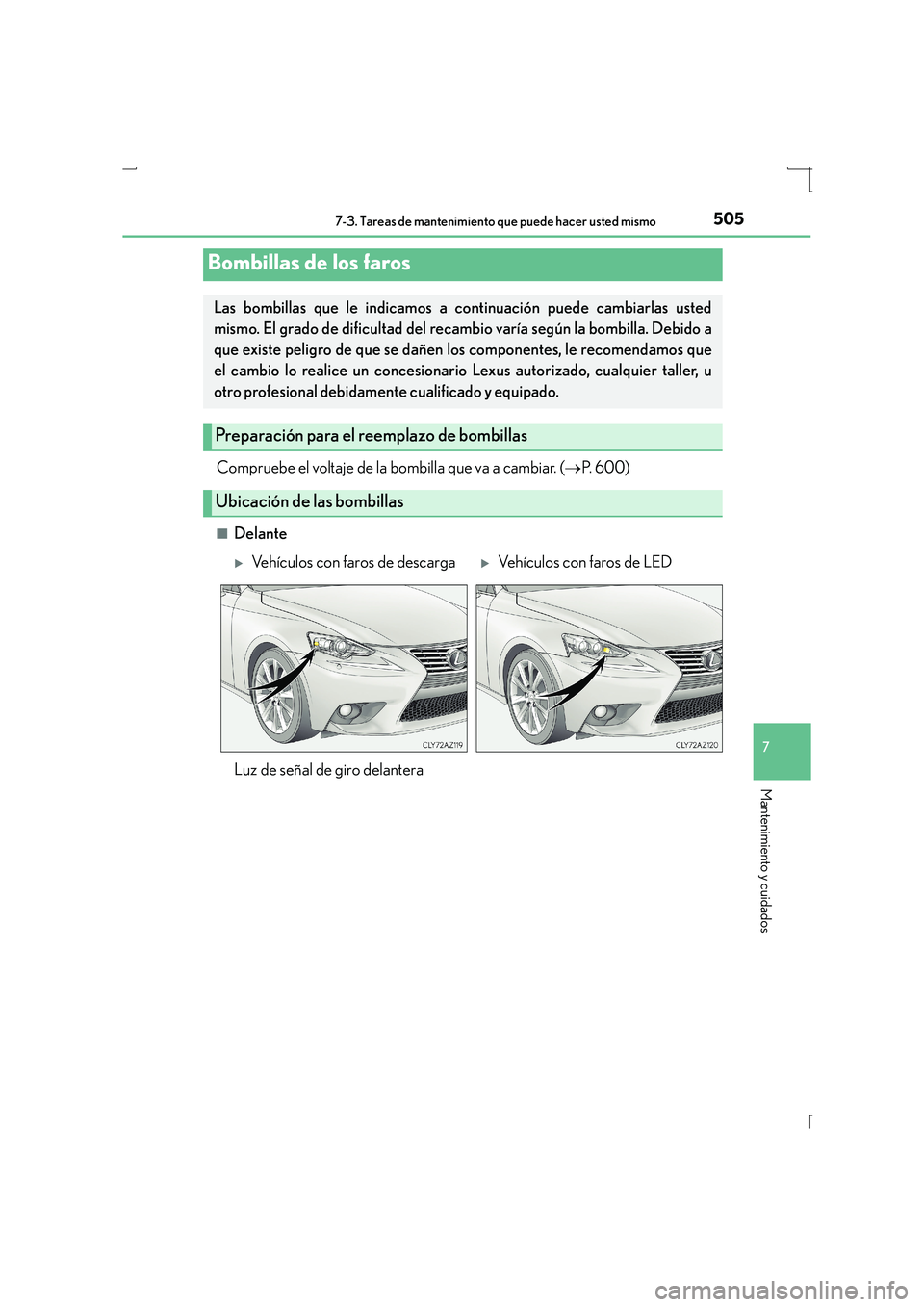

Bombillas de los faros
Las bombillas que le indicamos a continuación puede cambiarlas usted
mismo. El grado de dificultad del reca mbio varía según la bombilla. Debido a
que existe peligro de que se dañen los componentes, le recomendamos que
el cambio lo realice un concesionari o Lexus autorizado, cualquier taller, u
otro profesional debidamente cualificado y equipado.
Preparación para el reemplazo de bombillas
Ubicación de las bombillas
XVehículos con faros de descargaXVehículos con faros de LED
Luz de señal de giro delantera

5067-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)■

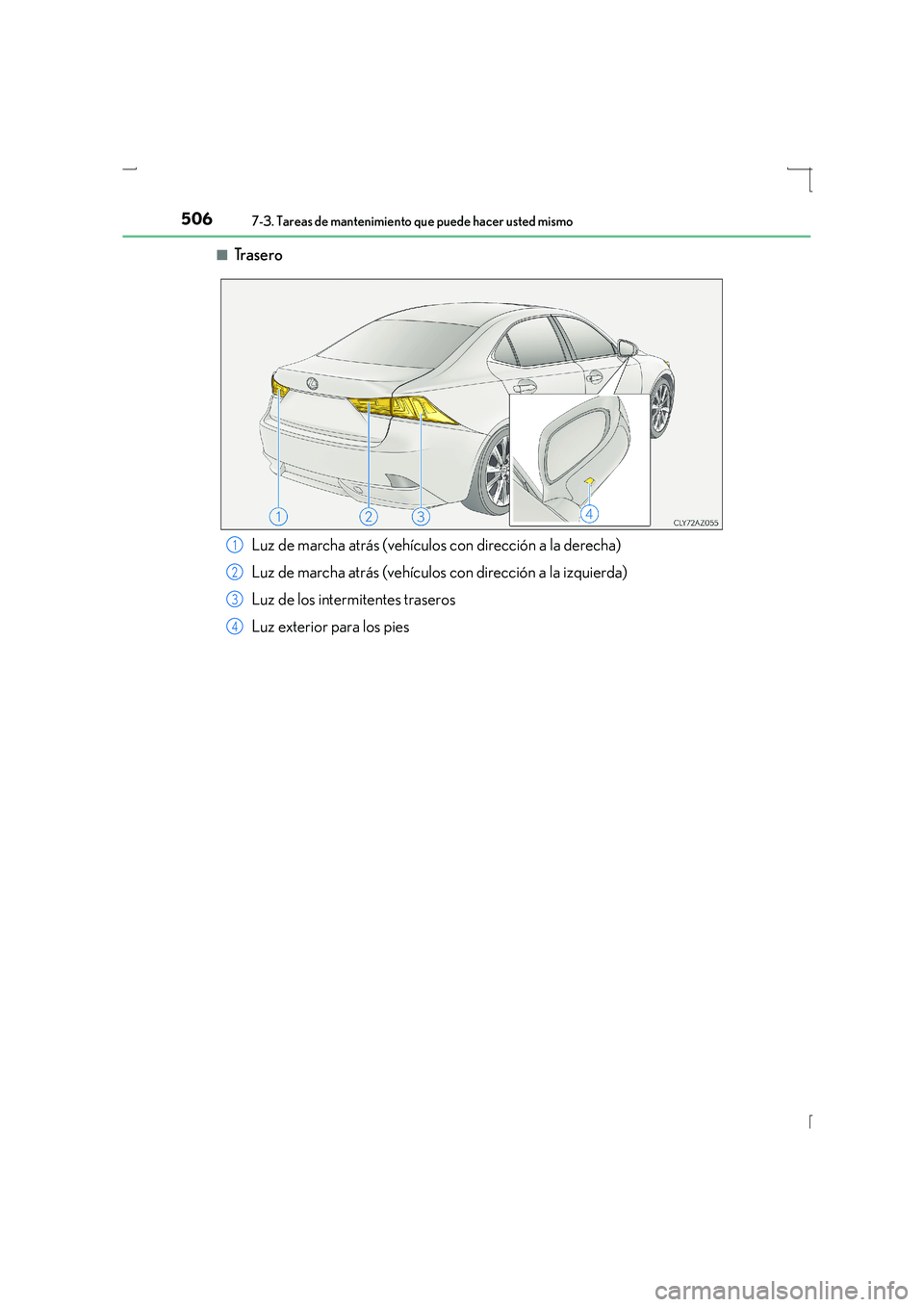

Tr a s e r o
Luz de marcha atrás (vehículos con dirección a la derecha)
Luz de marcha atrás (vehículos con dirección a la izquierda)
Luz de los intermitentes traseros
Luz exterior para los pies1
2
3
4

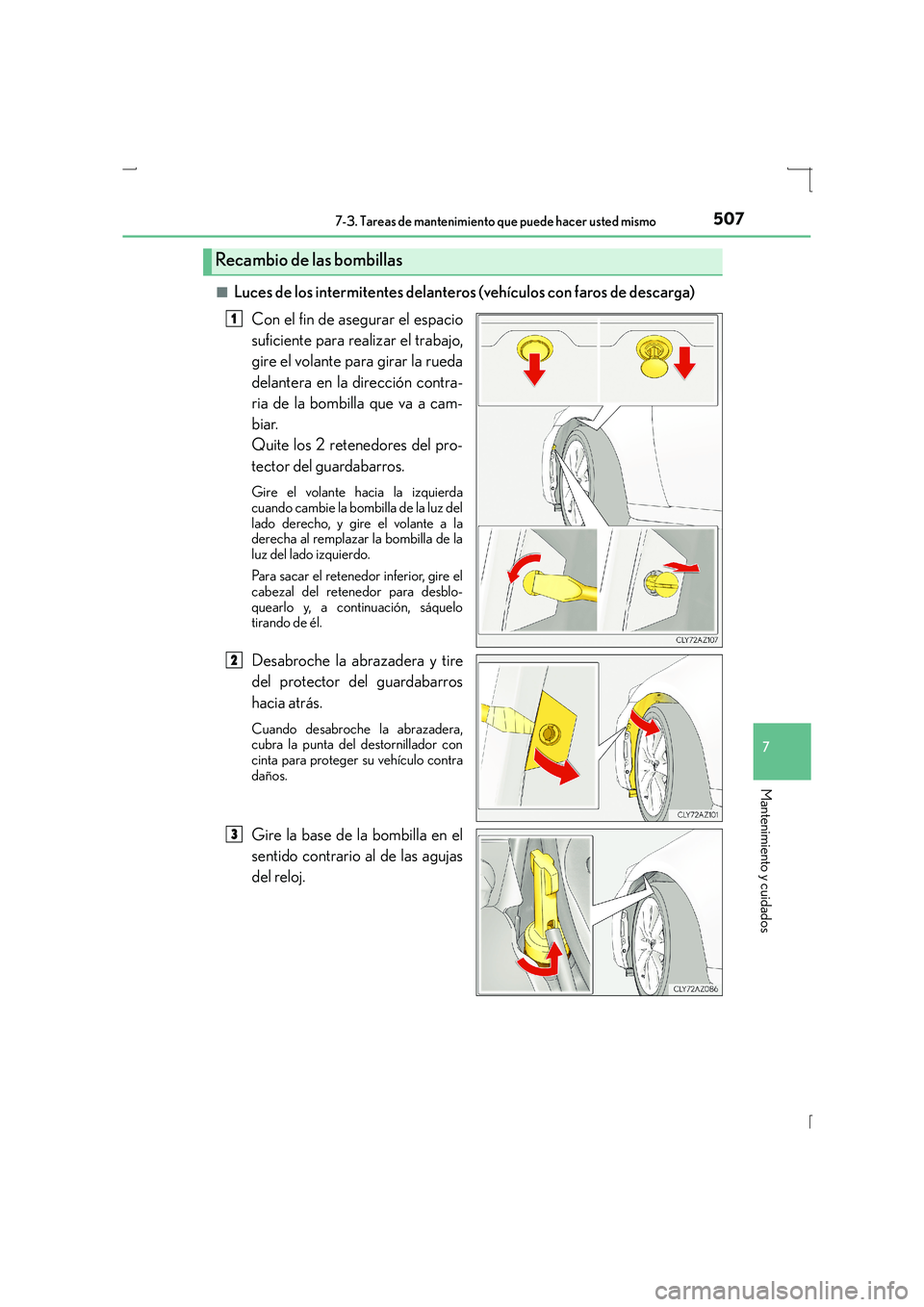

5077-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)■
Luces de los intermitentes delanteros (vehículos con faros de descarga)
Con el fin de asegurar el espacio
suficiente para realizar el trabajo,
gire el volante para girar la rueda
delantera en la dirección contra-
ria de la bombilla que va a cam-
biar.
Quite los 2 retenedores del pro-
tector del guardabarros.
Gire el volante hacia la izquierda
cuando cambie la bombilla de la luz del
lado derecho, y gire el volante a la
derecha al remplazar la bombilla de la
luz del lado izquierdo.
Para sacar el retenedor inferior, gire el
cabezal del retenedor para desblo-
quearlo y, a continuación, sáquelo
tirando de él.
Desabroche la abrazadera y tire
del protector del guardabarros
hacia atrás.
Cuando desabroche la abrazadera,
cubra la punta del destornillador con
cinta para proteger su vehículo contra
daños.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Recambio de las bombillas
1
2
3

5087-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)

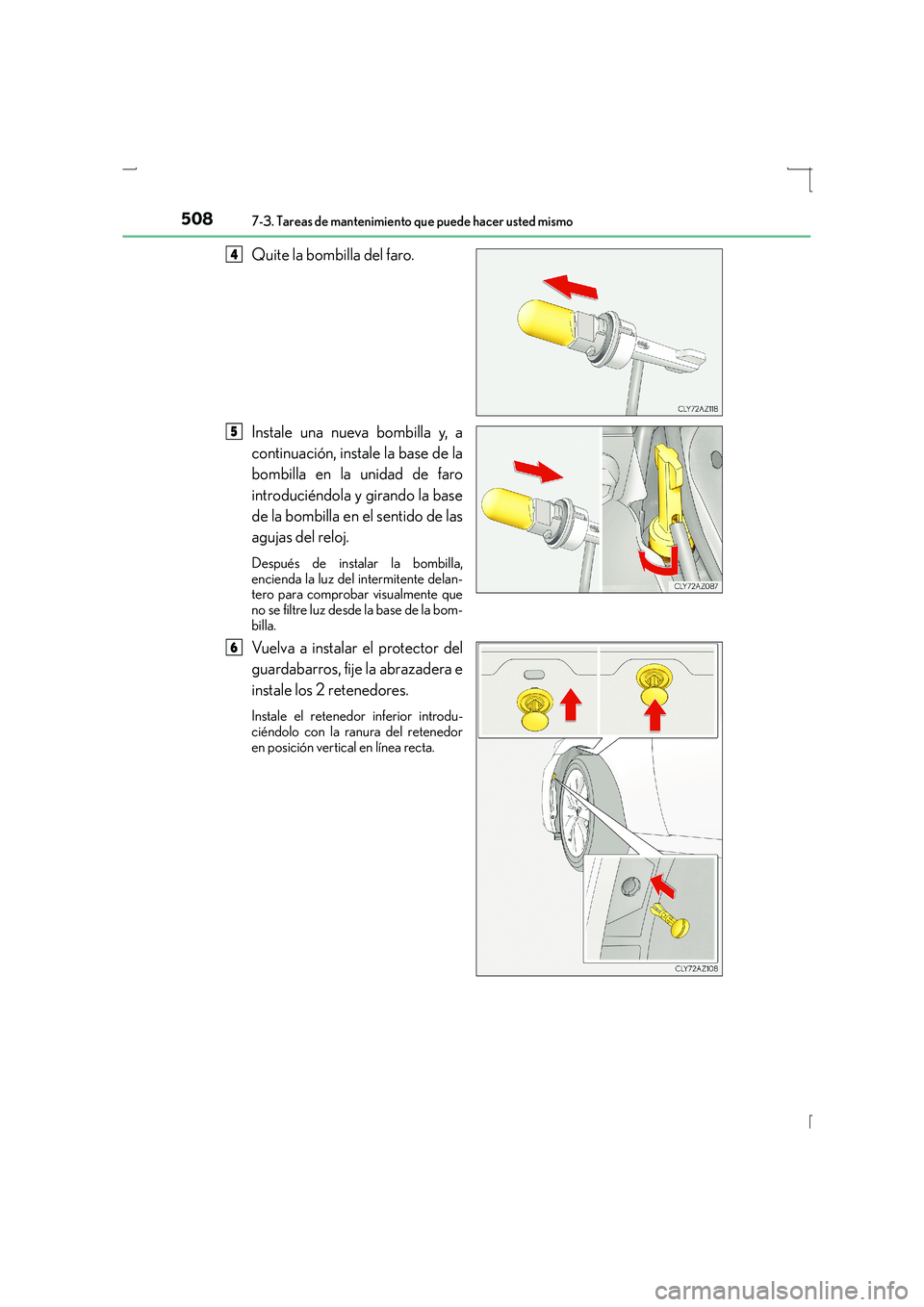

Quite la bombilla del faro.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla en el sentido de las
agujas del reloj.
Después de instalar la bombilla,
encienda la luz del intermitente delan-
tero para comprobar visualmente que
no se filtre luz desde la base de la bom-
billa.
Vuelva a instalar el protector del
guardabarros, fije la abrazadera e
instale los 2 retenedores.
Instale el retenedor inferior introdu-
ciéndolo con la ranura del retenedor
en posición vertical en línea recta.
4
5
6

5097-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)■

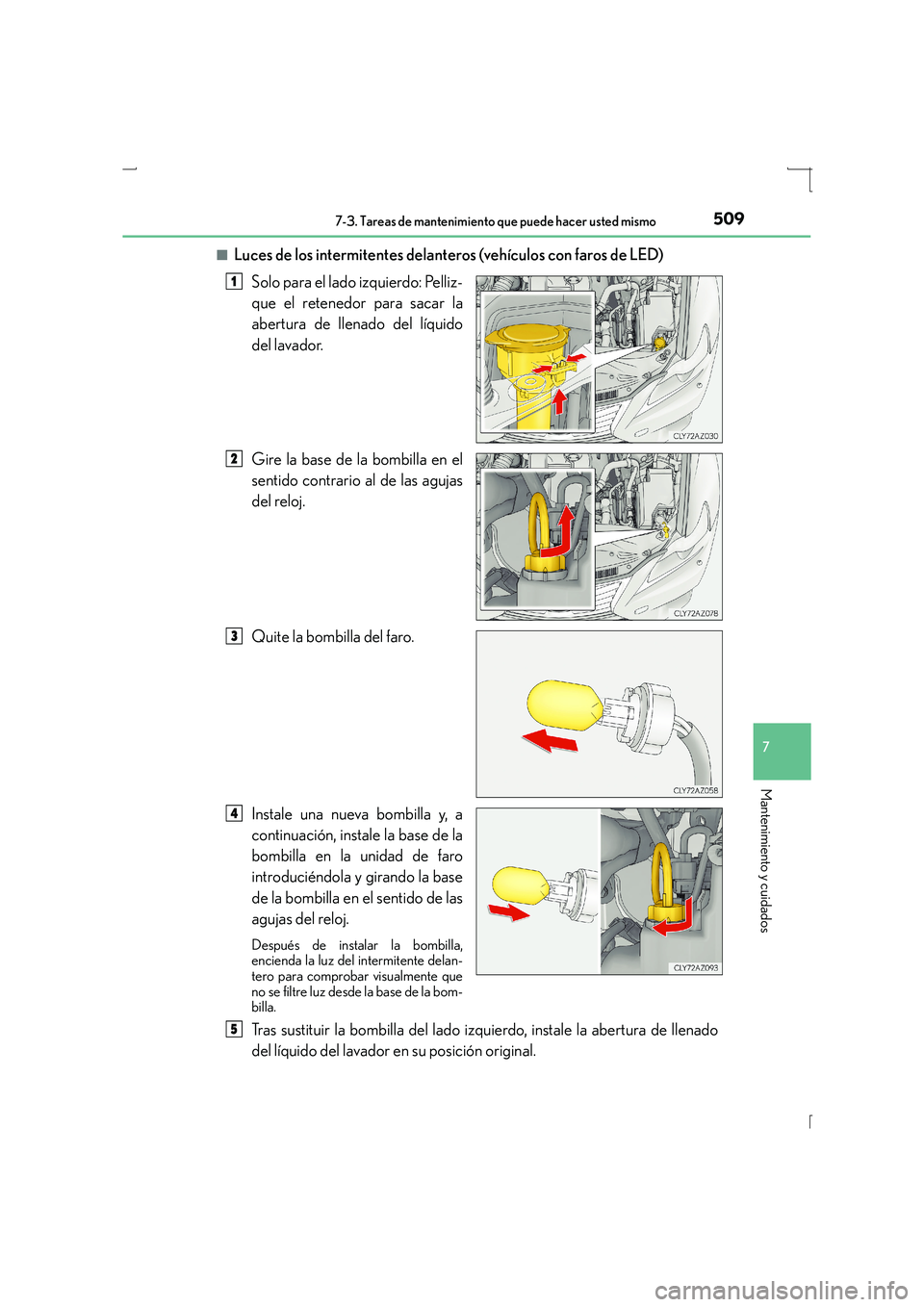

Luces de los intermitentes delanteros (vehículos con faros de LED)
Solo para el lado izquierdo: Pelliz-
que el retenedor para sacar la
abertura de llenado del líquido
del lavador.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla del faro.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla en el sentido de las
agujas del reloj.
Después de instalar la bombilla,
encienda la luz del intermitente delan-
tero para comprobar visualmente que
no se filtre luz desde la base de la bom-
billa.
Tras sustituir la bombilla del lado izquierdo, instale la abertura de llenado
del líquido del lavador en su posición original.
1
2
3
4
5

5107-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)■

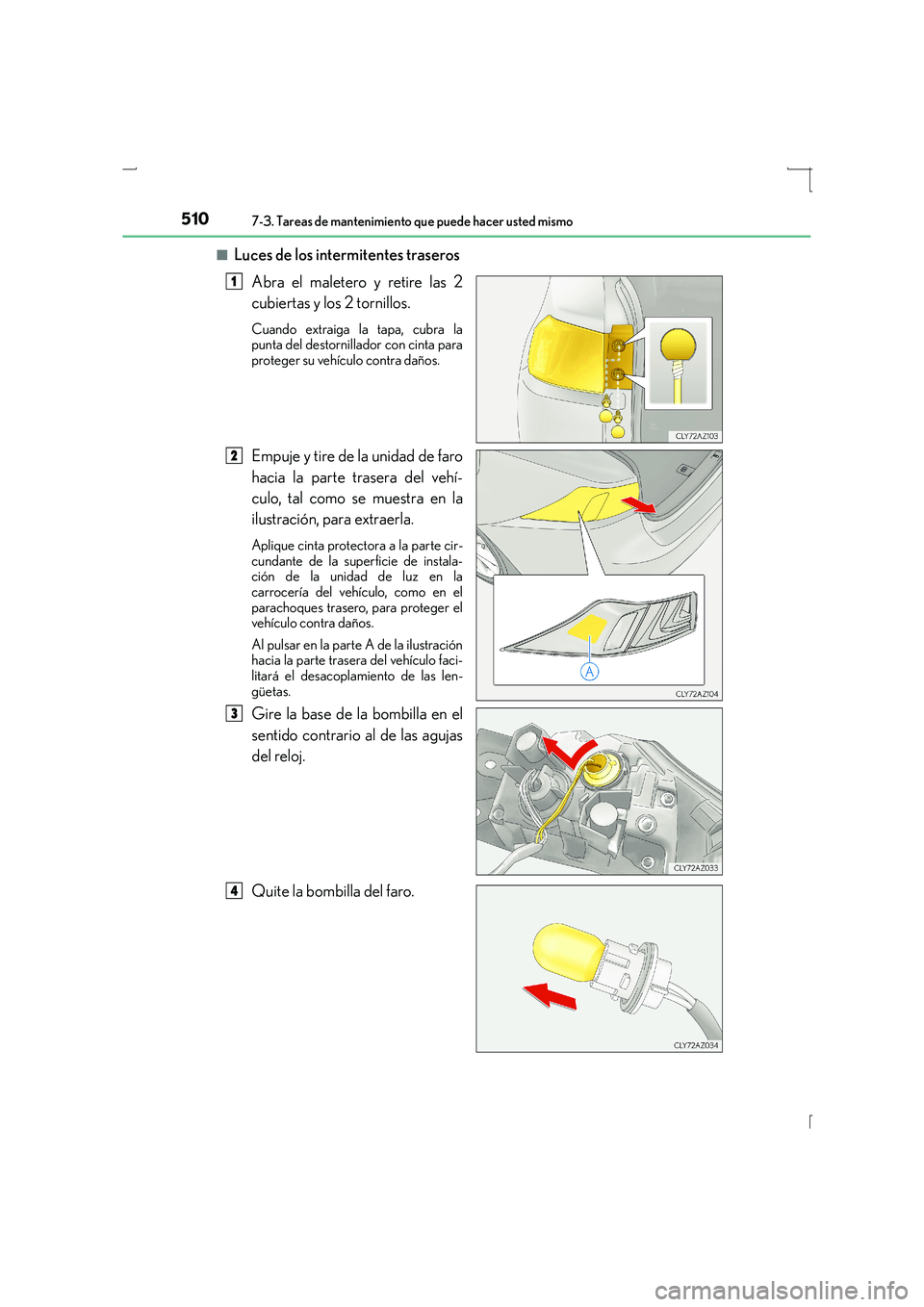

Luces de los intermitentes traseros
Abra el maletero y retire las 2
cubiertas y los 2 tornillos.
Cuando extraiga la tapa, cubra la
punta del destornillador con cinta para
proteger su vehículo contra daños.
Empuje y tire de la unidad de faro
hacia la parte trasera del vehí-
culo, tal como se muestra en la
ilustración, para extraerla.
Aplique cinta protectora a la parte cir-
cundante de la superficie de instala-
ción de la unidad de luz en la
carrocería del vehículo, como en el
parachoques trasero, para proteger el
vehículo contra daños.
Al pulsar en la parte A de la ilustración
hacia la parte trasera del vehículo faci-
litará el desacoplamiento de las len-
güetas.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla del faro.
1
2
3
4
