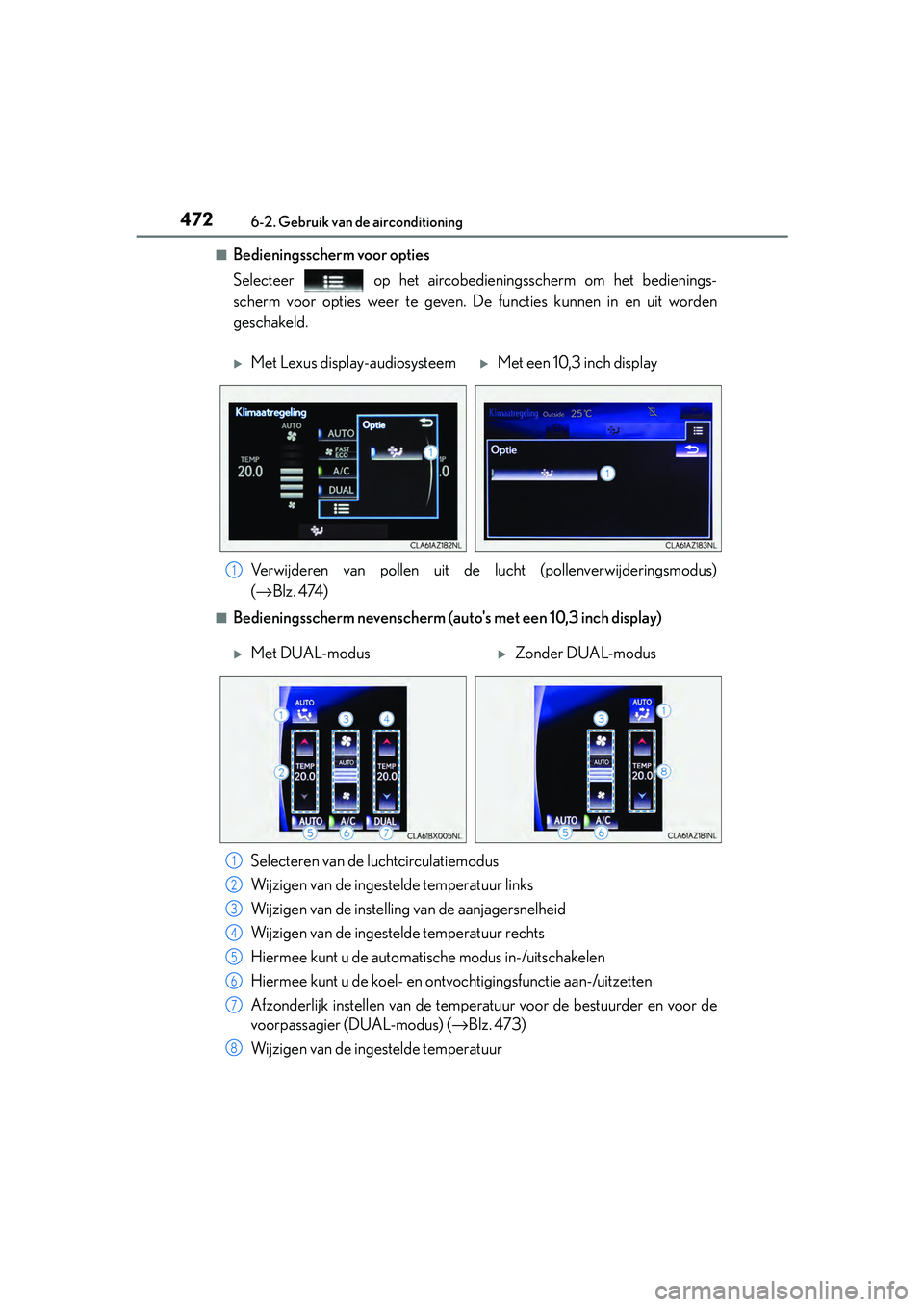

Page 472 of 692

4726-2. Gebruik van de airconditioning
IS300h_EE(OM53D89E)
■Bedieningsscherm voor opties
Selecteer op het aircobedieningsscherm om het bedienings-
scherm voor opties weer te geven. De functies kunnen in en uit worden
geschakeld.
■Bedieningsscherm nevenscherm (auto's met een 10,3 inch display)
Met Lexus display-audiosysteem Met een 10,3 inch display
Verwijderen van pollen uit de lucht (pollenverwijderingsmodus)
(→ Blz. 474)
1
Met DUAL-modusZonder DUAL-modus
Selecteren van de luchtcirculatiemodus
Wijzigen van de ingestelde temperatuur links
Wijzigen van de instelling van de aanjagersnelheid
Wijzigen van de ingestelde temperatuur rechts
Hiermee kunt u de automatische modus in-/uitschakelen
Hiermee kunt u de koel- en ontvochtigingsfunctie aan-/uitzetten
Afzonderlijk instellen van de temperat uur voor de bestuurder en voor de
voorpassagier (DUAL-modus) ( →Blz. 473)
Wijzigen van de ingestelde temperatuur
1
2
3
4
5
6
7
8
IS300h_OM_Europe_OM53D89E.book P age 472 Tuesday, November 29, 2016 2:44 PM

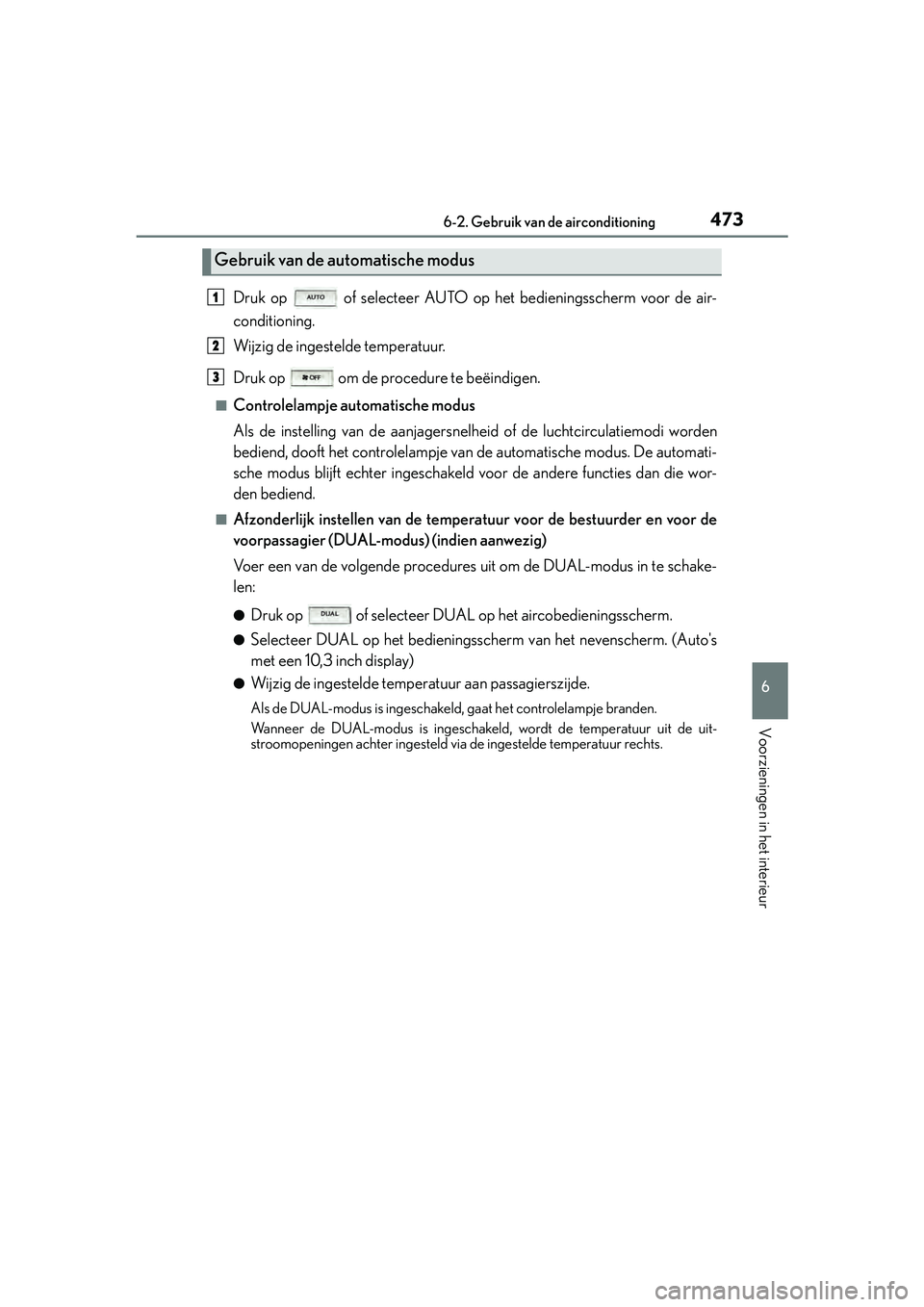

Page 473 of 692

4736-2. Gebruik van de airconditioning
6
Voorzieningen in het interieur
IS300h_EE(OM53D89E)
Druk op of selecteer AUTO op het bedieningsscherm voor de air-
conditioning.
Wijzig de ingestelde temperatuur.
Druk op om de procedure te beëindigen.
■Controlelampje automatische modus
Als de instelling van de aanjagersnelheid of de luchtcirculatiemodi worden
bediend, dooft het controlelampje van de automatische modus. De automati-
sche modus blijft echter ingeschakeld voor de andere functies dan die wor-
den bediend.
■Afzonderlijk instellen van de temperatuur voor de bestuurder en voor de
voorpassagier (DUAL-modus) (indien aanwezig)
Voer een van de volgende procedures uit om de DUAL-modus in te schake-
len:
●Druk op of selecteer DUAL op het aircobedieningsscherm.
●Selecteer DUAL op het bedieningsscherm van het nevenscherm. (Auto's
met een 10,3 inch display)
●Wijzig de ingestelde temperatuur aan passagierszijde.
Als de DUAL-modus is ingeschakeld , gaat het controlelampje branden.
Wanneer de DUAL-modus is ingeschake ld, wordt de temperatuur uit de uit-
stroomopeningen achter ingesteld via de ingestelde temperatuur rechts.
Gebruik van de automatische modus
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 473 Tuesday, November 29, 2016 2:44 PM

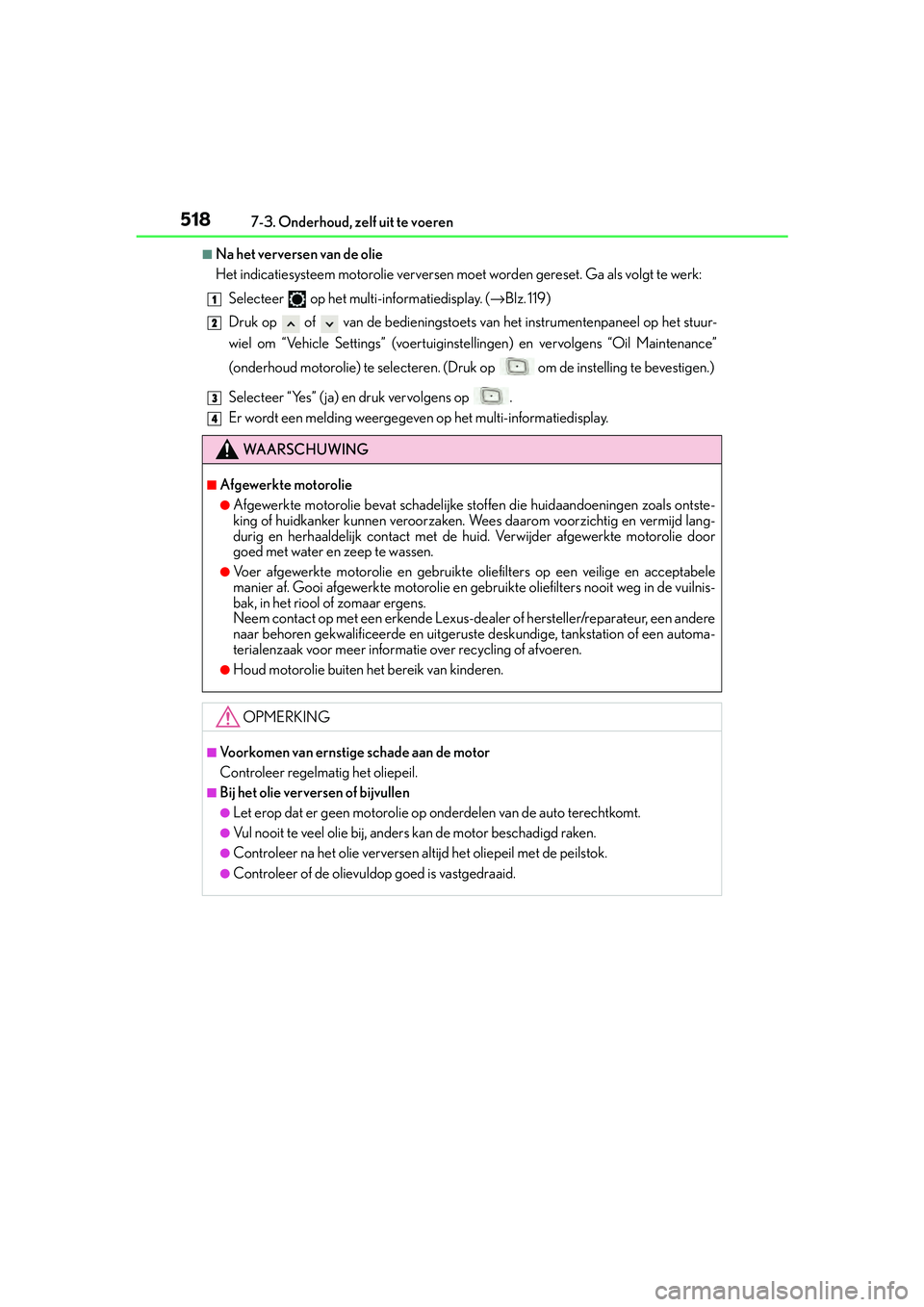

Page 518 of 692

5187-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
■Na het verversen van de olie
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt te werk:
Selecteer op het mult i-informatiedisplay. (→Blz. 119)
Druk op of van de bedieningstoets van het instrumentenpaneel op het stuur-
wiel om “Vehicle Settings” (voertuiginste llingen) en vervolgens “Oil Maintenance”
(onderhoud motorolie) te selecteren. (Dru k op om de instelling te bevestigen.)
Selecteer “Yes” ( ja) en druk vervolgens op .
Er wordt een melding weergegeven op het multi-informatiedisplay.
WA A R S C H U W I N G
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke st offen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. We es daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contac t met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte ol iefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en ge bruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens.
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur, een andere
naar behoren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen al tijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 518 Tuesday, November 29, 2016 2:44 PM

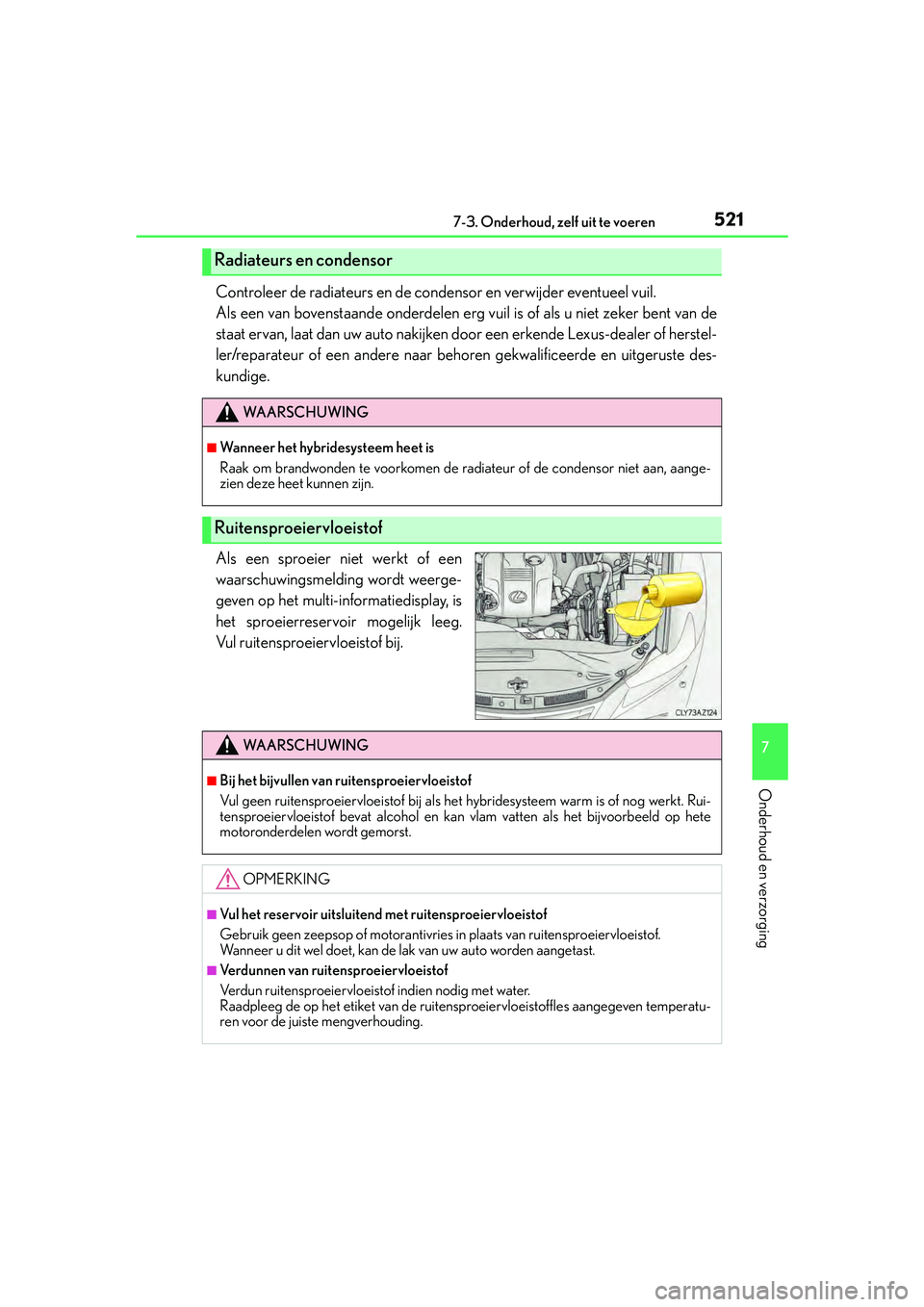

Page 521 of 692

5217-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
Controleer de radiateurs en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van de
staat ervan, laat dan uw auto nakijken door een erkende Lexus-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Als een sproeier niet werkt of een
waarschuwingsmelding wordt weerge-
geven op het multi-informatiedisplay, is
het sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
Radiateurs en condensor
WA A R S C H U W I N G
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
Ruitensproeiervloeistof
WA A R S C H U W I N G
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven temperatu-
ren voor de juiste mengverhouding.
IS300h_OM_Europe_OM53D89E.book P age 521 Tuesday, November 29, 2016 2:44 PM

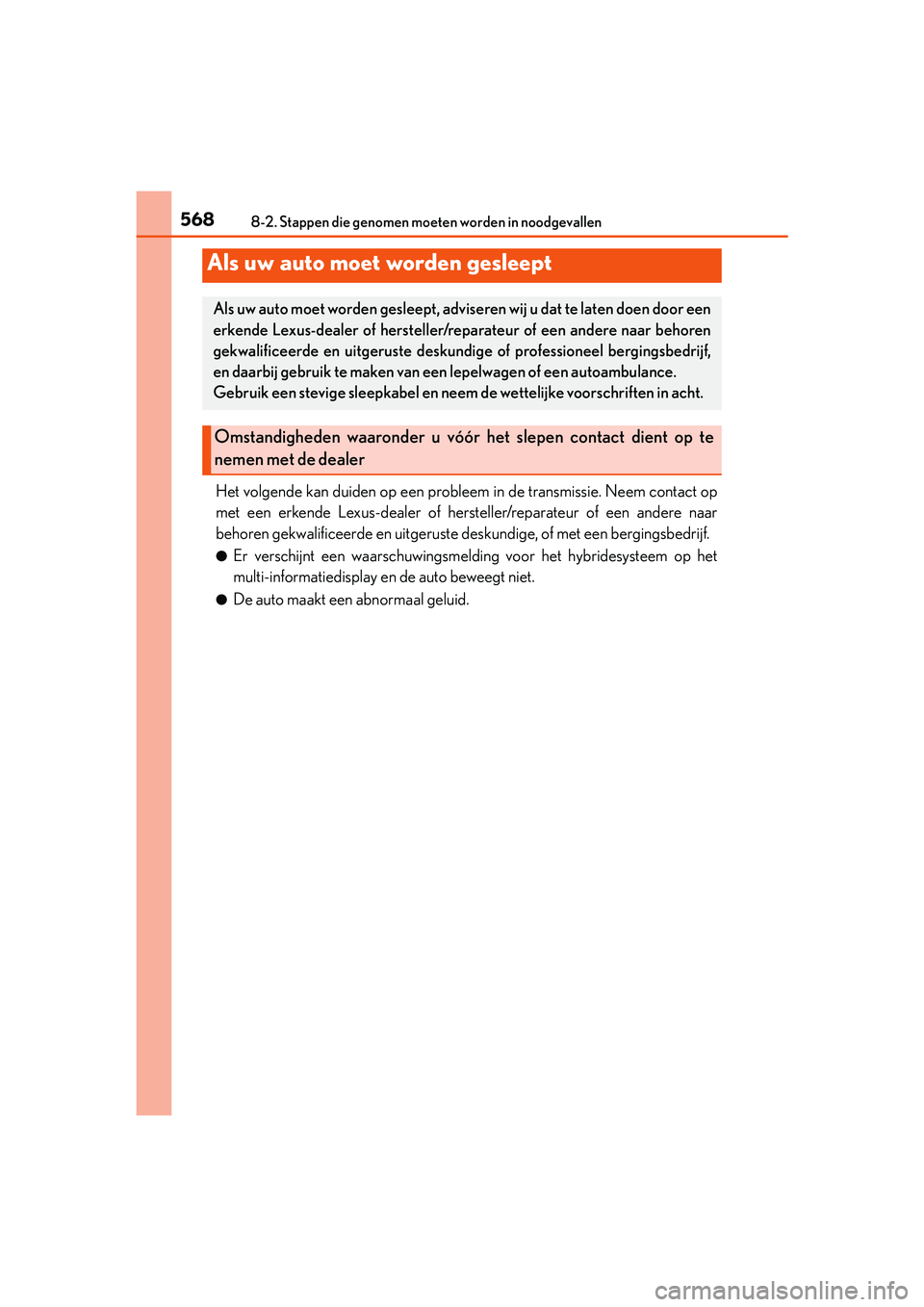

Page 568 of 692

568
IS300h_EE(OM53D89E)8-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een probleem
in de transmissie. Neem contact op
met een erkende Lexus-dealer of hers teller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige, of met een bergingsbedrijf.
●Er verschijnt een waarschuwingsmelding voor het hybridesysteem op het
multi-informatiedisplay en de auto beweegt niet.
●De auto maakt een abnormaal geluid.
Als uw auto moet worden gesleept
Als uw auto moet worden gesleept, advi seren wij u dat te laten doen door een
erkende Lexus-dealer of hersteller/repa rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundi ge of professioneel bergingsbedrijf,
en daarbij gebruik te maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voorschriften in acht.
Omstandigheden waaronder u vóór het slepen contact dient op te
nemen met de dealer
IS300h_OM_Europe_OM53D89E.book P age 568 Tuesday, November 29, 2016 2:44 PM

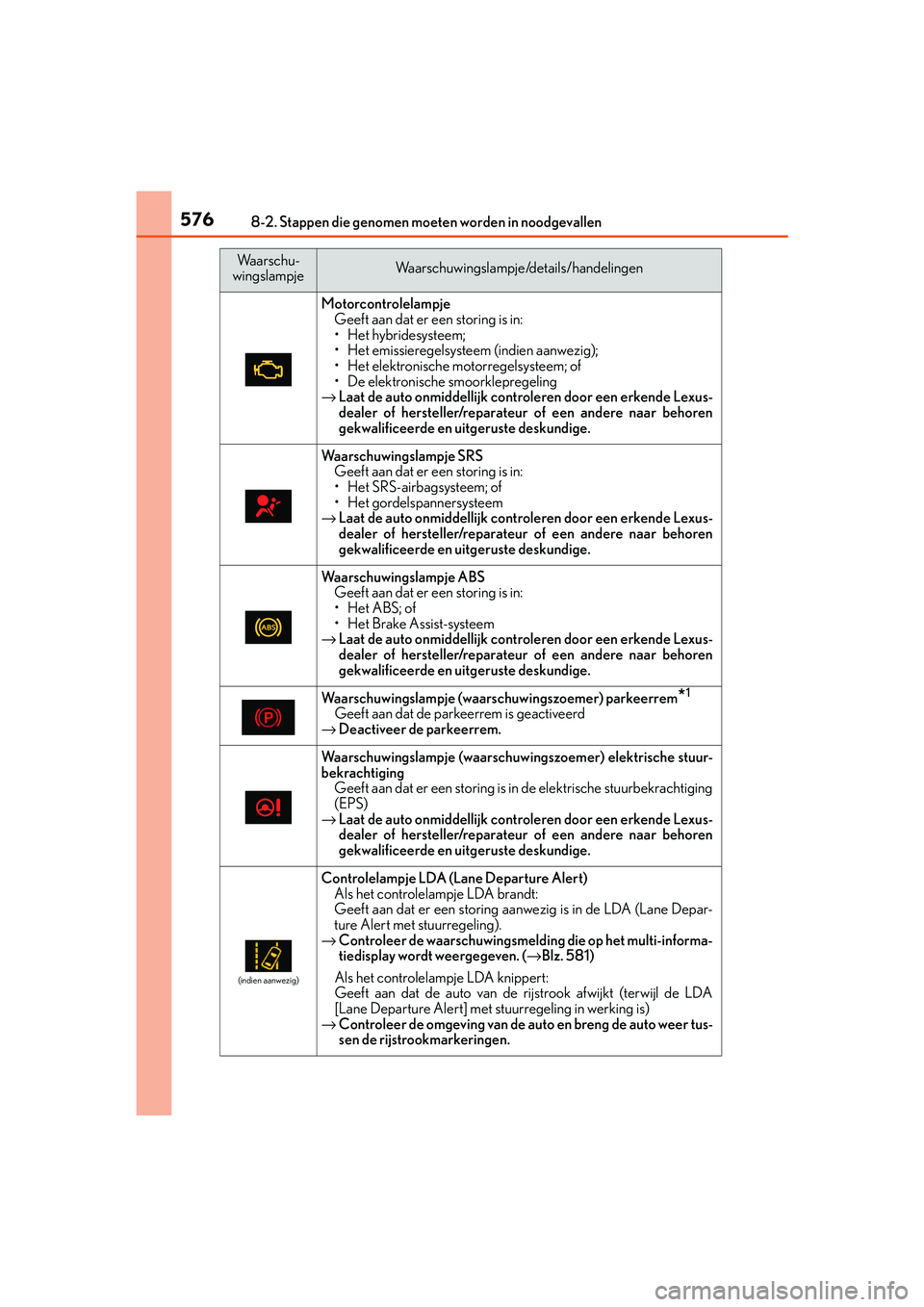

Page 576 of 692

5768-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)
MotorcontrolelampjeGeeft aan dat er ee n storing is in:
• Het hybridesysteem;
• Het emissieregelsysteem (indien aanwezig);
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling
→ Laat de auto onmiddellijk controleren door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje SRS Geeft aan dat er ee n storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat de auto onmiddellijk controleren door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS Geeft aan dat er ee n storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat de auto onmiddellijk controleren door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje (waarschuwingszoemer) parkeerrem*1
Geeft aan dat de parkeerrem is geactiveerd
→ Deactiveer de parkeerrem.
Waarschuwingslampje (waarschuwingszoemer) elektrische stuur-
bekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbekrachtiging
(EPS)
→ Laat de auto onmiddellijk controleren door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(indien aanwezig)
Controlelampje LDA (Lane Departure Alert)
Als het controlela mpje LDA brandt:
Geeft aan dat er een storing aanwezig is in de LDA (Lane Depar-
ture Alert met stuurregeling).
→ Controleer de waarschuwingsmel ding die op het multi-informa-
tiedisplay wordt weergegeven. ( →Blz. 581)
Als het controlelampje LDA knippert:
Geeft aan dat de auto van de rijstrook afwijkt (terwijl de LDA
[Lane Departure Alert] met stuurregeling in werking is)
→ Controleer de omgeving van de au to en breng de auto weer tus-
sen de rijstrookmarkeringen.
Wa a r s c h u -
wingslampjeWaarschuwingslampje/details/handelingen
IS300h_OM_Europe_OM53D89E.book P age 576 Tuesday, November 29, 2016 2:44 PM

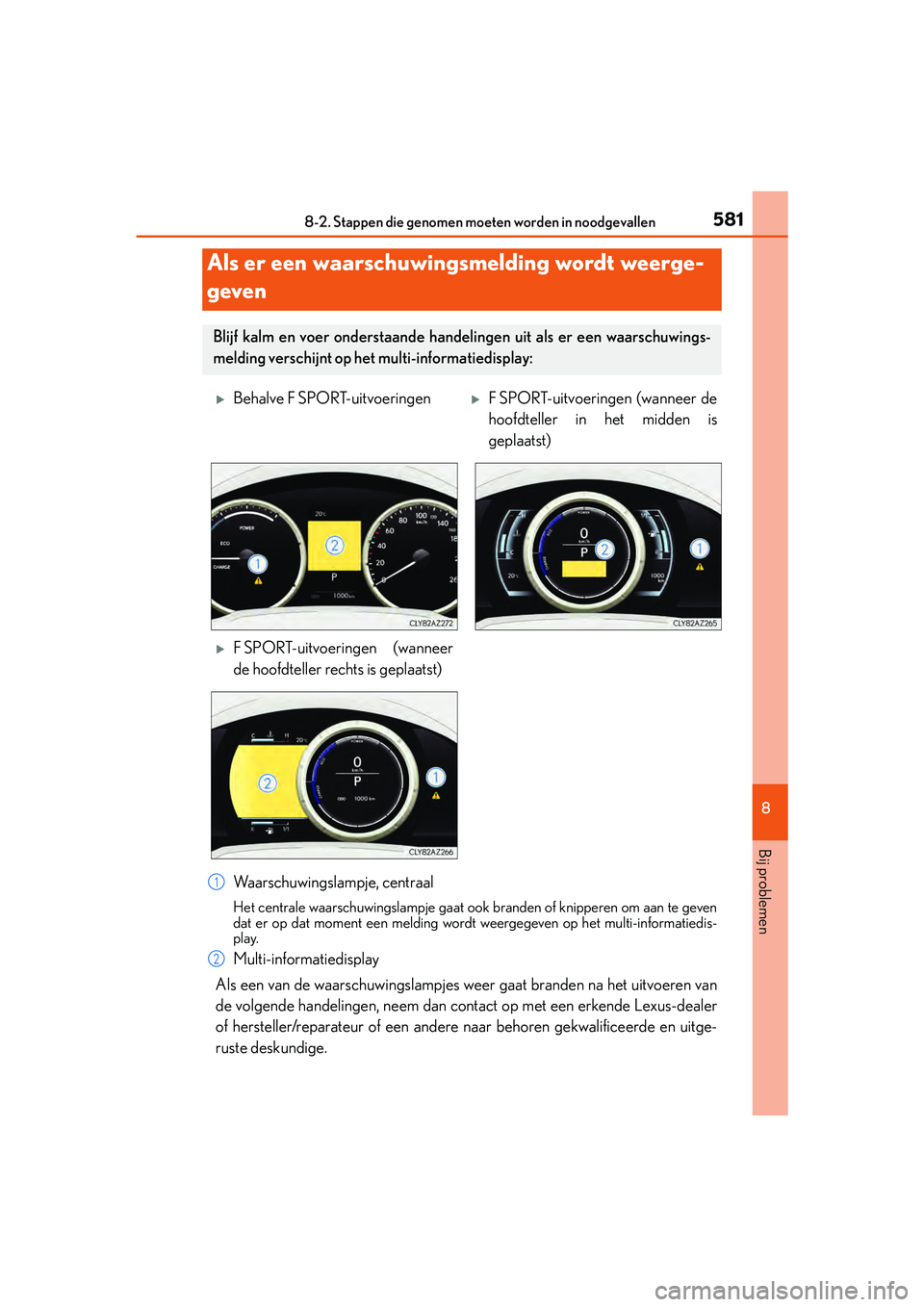

Page 581 of 692

5818-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)
Waarschuwingslampje, centraal
Het centrale waarschuwingslampje gaat ook branden of knipperen om aan te geven
dat er op dat moment een melding wordt weergegeven op het multi-informatiedis-
play.
Multi-informatiedisplay
Als een van de waarschuwingslampjes weer gaat branden na het uitvoeren van
de volgende handelingen, neem dan co ntact op met een erkende Lexus-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Als er een waarschuwingsmelding wordt weerge-
geven
Blijf kalm en voer onderstaande hand elingen uit als er een waarschuwings-
melding verschijnt op het multi-informatiedisplay:
Behalve F SPORT-uitvoeringenF SPORT-uitvoeringen (wanneer de
hoofdteller in het midden is
geplaatst)
F SPORT-uitvoeringen (wanneer
de hoofdteller rechts is geplaatst)
1
2
IS300h_OM_Europe_OM53D89E.book P age 581 Tuesday, November 29, 2016 2:44 PM

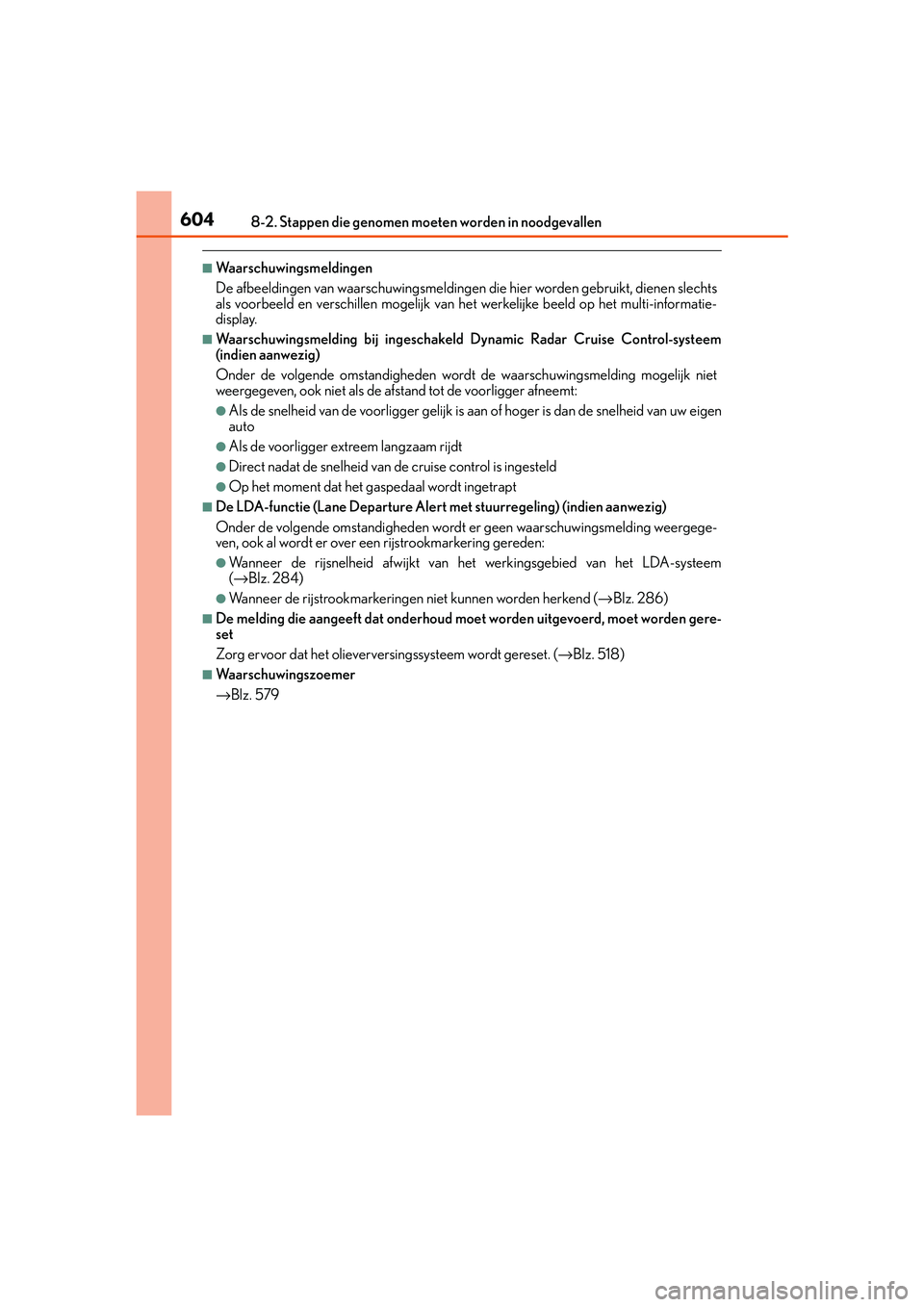

Page 604 of 692

6048-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)
■Waarschuwingsmeldingen
De afbeeldingen van waarschuwingsmeldingen die hier worden gebruikt, dienen slechts
als voorbeeld en verschillen mogelijk van het werkelijke beeld op het multi-informatie-
display.
■Waarschuwingsmelding bij ingeschakeld Dynamic Radar Cruise Control-systeem
(indien aanwezig)
Onder de volgende omstandigheden wordt de waarschuwingsmelding mogelijk niet
weergegeven, ook niet als de afstand tot de voorligger afneemt:
●Als de snelheid van de voorligger gelijk is aa n of hoger is dan de snelheid van uw eigen
auto
●Als de voorligger extr eem langzaam rijdt
●Direct nadat de snelheid van de cruise control is ingesteld
●Op het moment dat het gaspedaal wordt ingetrapt
■De LDA-functie (Lane Departure Alert met stuurregeling) (indien aanwezig)
Onder de volgende omstandigheden wordt er geen waarschuwingsmelding weergege-
ven, ook al wordt er over een rijstrookmarkering gereden:
●Wanneer de rijsnelheid afwijkt van he t werkingsgebied van het LDA-systeem
( → Blz. 284)
●Wanneer de rijstrookmarkeringen niet kunnen worden herkend ( →Blz. 286)
■De melding die aangeeft dat onderhoud moet worden uitgevoerd, moet worden gere-
set
Zorg ervoor dat het olieverversingssysteem wordt gereset. ( →Blz. 518)
■Waarschuwingszoemer
→ Blz. 579
IS300h_OM_Europe_OM53D89E.book P age 604 Tuesday, November 29, 2016 2:44 PM

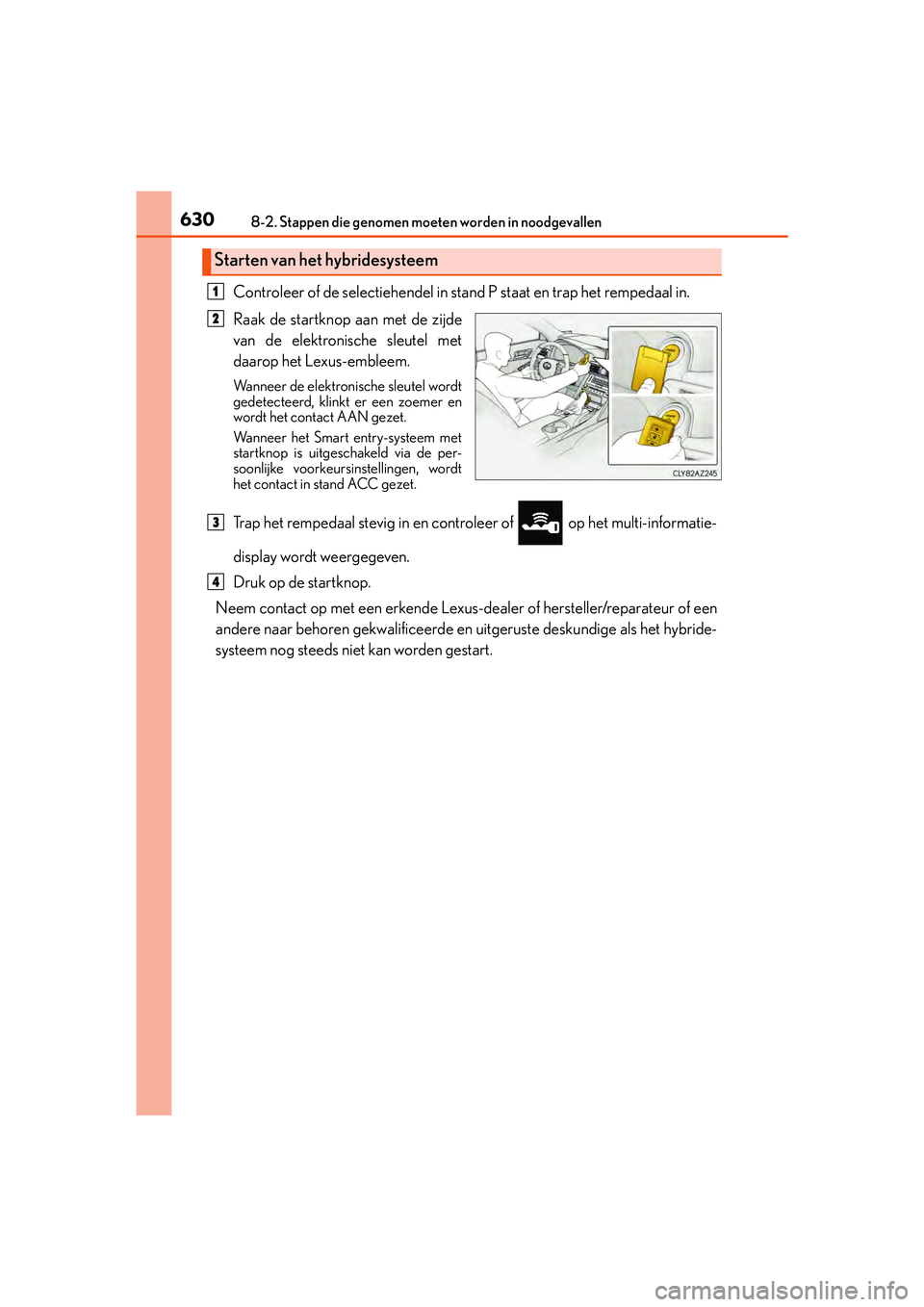

Page 630 of 692

6308-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)
Controleer of de selectiehendel in stand P staat en trap het rempedaal in.
Raak de startknop aan met de zijde
van de elektronische sleutel met
daarop het Lexus-embleem.
Wanneer de elektronische sleutel wordt
gedetecteerd, klinkt er een zoemer en
wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en cont roleer of op het multi-informatie-
display wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het hybride-
systeem nog steeds niet kan worden gestart.
Starten van het hybridesysteem
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 630 Tuesday, November 29, 2016 2:44 PM
Page 636 of 692

6368-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)
●De naald van de koelvloeistoftemperatuurmeter (→Blz.105) komt in het
rode gebied of u merkt dat het hybridesysteem minder vermogen levert. (De
auto accelereert bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
●“Engine Coolant Temp High Stop in a Safe Place See Owner’s Manual (Tem-
peratuur koelvloeistof te hoog. Bren g auto op veilige plaats tot stilstand.
Raadpleeg handleiding)” of “Hybrid System Overheated Reduced Output
Power” (Hybridesysteem oververhit. Gereduceerd uitgangsvermogen) wordt
weergegeven op het multi-informatiedisplay.
●Er komt stoom onder de motorkap uit.
■Als de naald van de ko elvloeistoftemperatuurmeter in het rode gebied
komt
Breng de auto op een veilige plaats tot stilstand en schakel de airconditio-
ning en vervolgens het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok
(radiateur) op sporen van lek-
kage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof onmid-
dellijk contact op met een
erkende Lexus-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uit-
geruste deskundige.
Als uw auto oververhit raakt
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
IS300h_OM_Europe_OM53D89E.book P age 636 Tuesday, November 29, 2016 2:44 PM
