892. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE

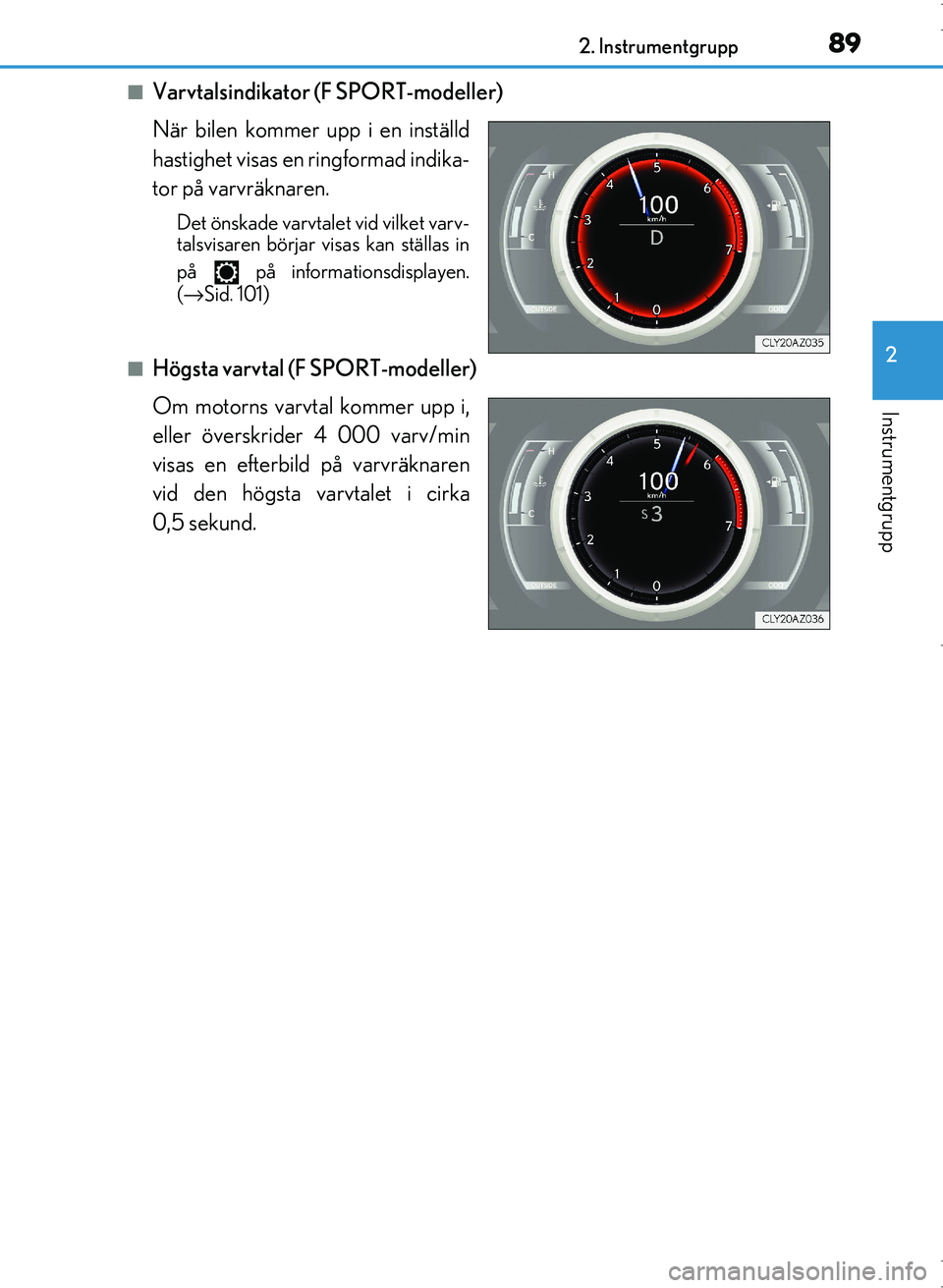

■Varvtalsindikator (F SPORT-modeller)
När bilen kommer upp i en inställd
hastighet visas en ringformad indika-
tor på varvräknaren.
Det önskade varvtalet vid vilket varv-
talsvisaren börjar visas kan ställas in
på på informationsdisplayen.
( → Sid. 101)
■Högsta varvtal (F SPORT-modeller)
Om motorns varvtal kommer upp i,
eller överskrider 4 000 varv/min
visas en efterbild på varvräknaren
vid den högsta varvtalet i cirka
0,5 sekund.
OM53D89SE.book Page 89 Monda y, November 14, 2016 7:18 PM

902. Instrumentgrupp
OM53D89SE

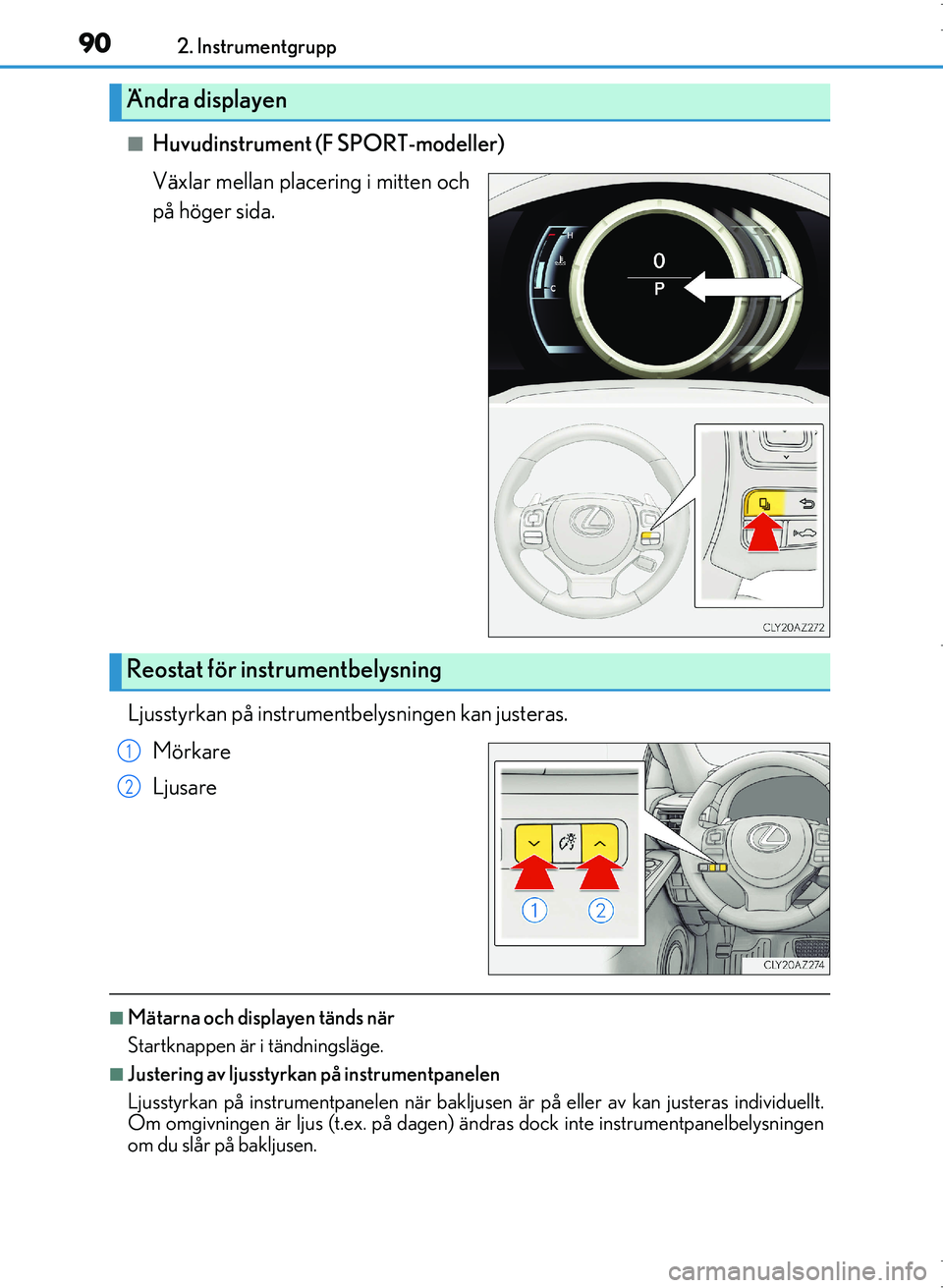

■Huvudinstrument (F SPORT-modeller)
Växlar mellan placering i mitten och
på höger sida.
Ljusstyrkan på instrumentbelysningen kan justeras. Mörkare
Ljusare
■Mätarna och displayen tänds när
Startknappen är i tändningsläge.
■Justering av ljusstyrkan på instrumentpanelen
Ljusstyrkan på instrumentpanele n när bakljusen är på eller av kan justeras individuellt.
Om omgivningen är ljus (t.ex. på dagen) än dras dock inte instrumentpanelbelysningen
om du slår på bakljusen.
Ändra displayen
Reostat för instrumentbelysning
1
2
OM53D89SE.book Page 90 Monda y, November 14, 2016 7:18 PM

912. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
■Hybridsystem, indikeringslampaLaddningsområde
Visar regenerativ uppladdning.
Hybrid-Eco-område
Visar att bensinmotorn inte används särskilt ofta.
Bensinmotorn stängs automatiskt av och startar på nytt under olika förhållanden.
Eco-område
Visar att bilen körs på ett miljövänligt sätt.
Power-område
Visar att det miljövänliga intervallet övertr äds (i samband med körning där full kraft
behövs, etc.)
●Beroende på valt körläge visas hybridsyst emets indikator eller vägmätaren. Hybridsys-
temets indikator eller vägmätar en kan ställas in att alltid visas på på informations-
displayen. ( →Sid. 101)
●Hybridsystemets indikator vi sas i följande situationer:
• Om vägmätaren är inställd på att växla beroende på körläge, och ett annat körläge än sportläge har valts
• Om vägmätaren är inställd på att a lltid visa hybridsystemets indikator
●När indikeringsvisaren (utom F SPORT-mo deller) eller streckvisningen (F SPORT-
modeller) hålls inom Eco-området kan mer miljövänlig körning uppnås.
●Laddningsområdet indike rar regenereringsstatus*. Regenererad energi används till att
ladda hybridbatteriet.
*: I denna instruktionsbok avse r regenerering den omvandling av energi som skapas av
bilens rörelse till elektrisk energi.
Gäller ej F SPORT-model-
lerF SPORT-modeller
1
2
3
4
OM53D89SE.book Page 91 Monda y, November 14, 2016 7:18 PM

922. Instrumentgrupp
OM53D89SE
■Varvräknare
Hybridsystemets indikeringslampa växlar till varvtalsmätaren om körläget är i sportläge.
Displayen för inställning av varvtalsmätaren kan ändras på informationsdisplayen.
( → Sid. 101)
■Motorns varvtal
På hybridbilar kontrolleras motorns varvtal med precision för att bidra till att förbättra
bränsleeffektiviteten och reducera avgasutsläpp etc.
Det finns tillfällen när varvtalet som visas kan variera även när bilens status och körförut-
sättningarna är desamma.
■Utetemperatur, display
I följande situationer visas inte alltid korrekt utetemperatur, eller visningen kan ta längre
tid än normalt att uppdateras.
●När bilen står stilla eller vid körning i låg hastighet (u nder 20 km/tim)
●Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller tunnel etc.)
■Snabbmeny
●I vissa situationer, exempelvis när ett reglage används, visas tillfälligt en popup-meny på
informationsdisplayen eller på skärmen för vägmätare/trippmätare (F SPORT-modeller).
●Vissa popup-displayer kan ställas in på påslaget eller avstängt läge. ( →Sid. 101)
■Specialinställningar
Mätardisplayen kan specialinställa s på informationsdisplayen. (→Sid. 101)
OBSERVERA
■Undvik att motorn och dess komponenter skadas
●Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket indikerar
att motorn ligger på maximalt varvtal.
●Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det röda områ-
det (H). I så fall ska du omedelbart stanna på en säker plats och kontrollera motorn
när den har svalnat helt. ( →Sid. 592)
OM53D89SE.book Page 92 Monda y, November 14, 2016 7:18 PM

932. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
Informationsdisplayen förser föraren med körrelaterade data av olika slag, t.ex.
aktuell utetemperatur. Informationsdisplayen kan även användas till att visa dis-
playinställningar, och andra inställningar.
◆Gäller ej F SPORT-modeller
Yta för visning av menysymboler
Visar följande information.
Om en menysymbol inte har valts visas utetemperatur och klocka.
• Menysymboler ( →Sid. 97)
• Utetemperatur ( →Sid. 87)
Yta för visning av innehåll
Välj respektive menysymbol för att kunna se olika typer av information. En popup-
meny med varning eller rekommendation visas eventuellt i vissa situationer. • Menysymbol, innebörd ( →Sid. 97)
• Varningsmeddelande ( →Sid. 537)
Yta för visning av indikator/växelläge
Visar följande funktioner:
• Indikeringslampor ( →Sid. 82)
• Växelläge, display ( →Sid. 198)
• RSA (Vägskyltsigenkänning) (i förekommande fall) ( →Sid. 257)
Informationsdisplay
Sammanfattning av funktioner
1
2
3
OM53D89SE.book Page 93 Monda y, November 14, 2016 7:18 PM

952. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
Utetemperatur (→Sid. 87)
Yta för visning av indikator/växelläge
Visar följande funktioner: • Indikeringslampor ( →Sid. 82)
• Växelläge, display ( →Sid. 198)
• RSA (Vägskyltsigenkänning) (i förekommande fall) ( →Sid. 257)
Yta för visning av innehåll
Huvudinstrumentet i mitten:
Olika typer av körinformation visas på hu vudinstrumentet. En popup-meny med var-
ning eller rekommendation visas eventuellt i vi ssa situationer.
• Körinformation ( →Sid. 98)
• Varningsmeddelande ( →Sid. 537)
Huvudinstrumentet på höger sida:
Välj respektive menysymbol för att kunna se olika typer av information. En popup-
meny med varning eller rekommendation visas eventuellt i vissa situationer.
• Menysymbol, innebörd ( →Sid. 97)
• Varningsmeddelande ( →Sid. 537)
Vägmätare/trippmätare, visningsyta ( →Sid. 106)
Visar följande funktioner:
• Vägmätare/trippmätare
• Körsträcka till nästa oljebyte
• Hastighetsvarning
Menysymboler ( →Sid. 97)
Rattmonterade kontroller ( →Sid. 96)
Vägmätare/trippmätare och trippmätare, nollställningsknapp (→ Sid. 97)
1
2
3
4
5
6
7
OM53D89SE.book Page 95 Monday, November 14, 2016 7:18 PM

962. Instrumentgrupp
OM53D89SE
◆Använda ytan för visning av innehåll
Visningsytan för innehåll hanteras med de rattmonterade kontrollerna.
: Välja menysymboler
: Ändra visat innehåll, skrolla uppåt/nedåt på
skärmen och flytta mar-
kören
Tryck: Bekräfta/Ställ in
Tryck och håll knappen intryckt:
Nollställ
Återgå till föregående skärm
Håll knappen intryckt så at t den första skärmen till den valda menysymbolen visas.
Gäller ej F SPORT-modeller
Tryck: Visa första skärmen
Tryck och håll knappen intryckt: Du ka n registrera den aktuella skärmen
som första skärm.
F SPORT-modeller
Flytta huvudmätaren
När huvudinstrumentet rör sig åt höger visas menysymbolerna på vänster sida.
■Registrera en första skärm (utom F SPORT-modeller)
Den visade första skärmen kan ändras till önskad registrerad skärm.
Registrera en skärm som första skärm genom att visa den önskade skärmen
och hålla intryckt.
• Ett meddelande visas med begäran om bekräftelse av registreringen. Om den
valda skärmen inte kan regist reras visas ett felmeddelande.
• Om ingen skärm har registrerats visas skärmen för körningsrelaterad information.
■Nollställa körinformation
För att nollställa genomsnittlig bränsl eekonomi (efter nollställning)/medel-
hastighet (efter nollställning)/förfluten tid (efter nollställning) som visas på , visa önskad funktion och håll intryckt.
Om båda funktionerna kan nollställas visa s ett meddelande med frågan om vilken
funktion som ska nollställas.
Använda informationsdisplayen
1
2
3
4
4
OM53D89SE.book Page 96 Monda y, November 14, 2016 7:18 PM

972. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
◆Använda visningsytan för vägmätare/trippmätare
De här funktionerna hanteras med knapparna för vägmätare/trippmätare och
nollställning av trippmätarna.
Tryck: Ändra visad funktion
För varje gång knappen trycks in
ändras den visade funktionen.
Tryck och håll knappen intryckt:
Nollställ
Visa displayen för önskad trippmä-
tare och håll knappen ”TRIP” intryckt
för att nollställa.
Välj en menysymbol för att se dess innehåll.Körinformation (→ Sid. 98)
Välj för att visa olika körrelaterade data.
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssystemet.
• Resväg med vägledning
• Visning av kompass (färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja lju dkälla eller spår med kontrollerna på ratten.
Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• Farthållare ( →Sid. 274)
• Aktiv farthållare (→ Sid. 262)
• LDA (Körfilsvarning med styrningskontroll) ( →Sid. 248)
• RSA (Vägskyltsigenkänning) ( →Sid. 257)
Varningsmeddelande, display ( →Sid. 537)
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en funktions-
störning känns av.
Display för inställningar ( →Sid. 101)
Välj för att ändra inställningarna för rattkontrollerna och andra inställningar.
Menysymboler
OM53D89SE.book Page 97 Monda y, November 14, 2016 7:18 PM

992. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
*1: Nollställning: →Sid. 96
*2: Använd den visade genomsnittliga br änsleförbrukningen som referens.
*3: Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Tryck startknappen till avstängt läge medan du tankar bilen. Displayen uppdateras
eventuellt inte om bilen tankas utan att startkontakten ha r tryckts till avstängt läge.
*4: Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den
verkliga körsträckan skilja sig från den som visas.
■Energimonitor
→ Sid. 109
■G-kraft (i förekommande fall)*1
Visar g-krafterna på bilen i sidled.
G-kraften på bilen under accele-
ration
Aktuell g-kraft (analyserat värde
för g-kraften fram/bak och vän-
ster/höger)
Notering av maximala g-krafter
Den här displayen är avsedd att användas som riktlinje. Beroende på faktorer som
vägens skick, temper aturen och bilens hastighet visar displayen eventuellt inte
bilens faktiska tillstånd.
●Nollställning av noteringen av maximala g-krafter
Håll intryckt för att nollställa noteringen.
●Toppvärdesminne, funktion
Om sido-G-krafter på minst 0,5 G genereras blir värdet för den visade G-kraf-
ten gult, och visas i 2 sekunder.
*1: F SPORT-modeller: den här funktionen är inte tillgänglig när huvudinstrumentet är i mitten.
1
2
3
OM53D89SE.book Page 99 Monda y, November 14, 2016 7:18 PM

1002. Instrumentgrupp
OM53D89SE
■Krängningsvarning (i förekommande fall)*1
Känner av om bilen vinglar inom ett körfält, vilket oftast förknippas med bris-
tande uppmärksamhet av föraren och visar avtagande uppmärksamhet med
ett stapeldiagram.
Ju kortare stapelns längd, desto mer behöver föraren vila sig.
Den här displayen utgör en del av LDA- systemet (körfilsvarning med styrnings-
kontroll). Displayen aktivera s när förutsättningarna för krängningsvarning uppfylls.
( → Sid. 248)
*1: F SPORT-modeller: den här funktionen är inte tillgänglig när huvudinstrumentet är i
mitten.
■Enheter (i förekommande fall)*2
Måttenheterna som används kan ändras under körning.
I motsats till inställning av enhet på ka n inställning av enhet på göras under
körning.
*2: F SPORT-modeller: den här funktionen är in te tillgänglig när huvudinstrumentet är på
höger sida.
■Tomt (Ingen visning)
Visar inga uppgifter om körinformation.
