2314-5. Använda förarstödsystem
4
Körning
OM53D89SE
Två typer av sensorer som är placerade bakom frontgrill och vindruta känner av
information som är nödvändig fö r förarstödsystemens funktion.
Radarsensor
Kamerasensor
Sensorer
1
2
VARNING
■Undvik funktionsstörning i radarsensorn
Observera följande sä kerhetsanvisningar.
Systemet kommer eventuellt inte att fungera korrekt vilket kan leda till en olycka med
svåra eller livshotande skador som följd.
●Se till att radarsensorn och frontgrillen alltid är rena.
●Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra föremål på
radarsensorn, frontgrillens emblem eller ytan runt omkring.
●Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt din auktoriserade Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontro llera bilen om radarsensorn,
frontgrillen eller främre stötfångaren har utsatts för en kraftig stöt.
●Ta inte isär radarsensorn.
●Radarsensorn, frontgrillens embl em eller ytan runt omkring får inte ändras eller lackeras.
●Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut ska du kon-
takta din auktoriserade Lexus-återförsäljare eller Lexus-verkstad, eller annan verk- stad med motsvarande kvalifikationer och utrustning.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller främre
eller bakre delen av emblemet på frontgrillen
är smutsiga eller täckta med vattendroppar,
snö etc, ska de rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du inte
repar eller skadar dem.
1
2
OM53D89SE.book Page 231 Monday, November 14, 2016 7:18 PM

2324-5. Använda förarstödsystem
OM53D89SE
VARNING
■Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera ko rrekt vilket kan leda till en
olycka med svåra eller livshotande skador som följd.
●Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö, etc, ska den rengöras.
• Om vindrutan har belagts med en vatten avstötande beläggning måste vindrute-
torkarna ändå används för att avlägsna vattendroppar och liknande från ytan på
vindrutan framför kamerasensorn.
• Om vindrutans insida är smutsig där ka merasensorn är monterad ska du kontakta
din auktoriserade Lexus-återförsäljare el ler Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
●Om den del av vindrutan som är framför ka merasensorn är immig eller täckt av kon-
dens eller is ska du ta bort imma, kondens eller is med avimningsfunktionen.
( → Sid. 436)
●Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindrutan framför
kamerasensorn ska torkarbladen bytas ut.
Kontakta din auktoriserade Lexus-återförs äljare eller Lexus-verkstad, eller annan
verkstad med motsvarande kvalifikationer om torkargumm i eller torkarblad behöver
bytas ut.
●Montera ingen antenn och fäst inga dekaler,
(inklusive transparenta dekaler), eller andra
föremål på vindrutan framför kamerasensorn
(skuggat område på bilden).
OM53D89SE.book Page 232 Monday, November 14, 2016 7:18 PM

2334-5. Använda förarstödsystem
4
Körning
OM53D89SE
VARNING
●Fäst inte tonad film på vindrutan.
●Byt vindruta om den är skadad eller sprucken.
Kontakta din auktoriserade Lexus-återförs äljare eller Lexus-verkstad, eller annan
verkstad med motsvarande kvalifikati oner om vindrutan behöver bytas.
●Se till att kamerasensorn inte blir våt.
●Låt inte skarpt ljus lysa in i kamerasensorn.
●Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör inte heller linsen.
Kontakta din auktoriserade Lexus-återförs äljare eller Lexus-verkstad, eller annan
verkstad med motsvarande kvalifikati oner om linsen behöver bytas ut.
●Utsätt inte kamerasensorn för hårda stötar.
●Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort den.
●Ta inte isär kamerasensorn.
●Installera inga elektroniska enheter som av ger starka elektriska vågor nära kamera-
sensorn.
●Gör inga anpassningar av delar i bilen i nä rheten av kamerasensorn (den invändiga
backspegeln, etc) eller av taket.
●Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stöt fångare som blockerar
kamerasensorn Kontakta din auktoriserade Lexus-återförsäljare eller Lexus-verk-
stad, eller annan verkstad med motsva rande kvalifikationer för information.
●Om en surfbräda eller annat långt föremål placeras på taket, ska du se till att kamera-
sensorn inte blockeras.
●Modifiera inte strålkastarna eller annan belysning.
OM53D89SE.book Page 233 Monday, November 14, 2016 7:18 PM

2344-5. Använda förarstödsystem
OM53D89SE
◆Varning i det aktiva krockskyddet
Om systemet fastställer att sannolik-
heten för en frontalkrock är hög hörs
en summerton och ett varningsmed-
delande visas på informationsdis-
playen som uppmanar föraren att
göra en undanmanöver.
◆Bromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur kraftigt bromspedalen trampas ned.
PCS (Aktivt krockskyddssystem)∗
∗
: I förekommande fall
Det aktiva krockskyddssystemet använd er en radarsensor och en kamera-
sensor till att känna av fordon och fotgängare
*1 framför din bil. När systemet
bedömer att sannolikheten av en fronta lkrock med ett annat fordon eller fot-
gängare är hög uppmanas föraren av en varning att göra en undanmanöver.
Det potentiella bromstrycket ökas för att hjälpa föraren undvika kollisionen.
Om systemet bedömer att sannolikheten av en frontalkrock med ett annat
fordon eller fotgängare är extremt hög ansätts bromsarna automatiskt
*2 för
att bidra till att en kollision undviks eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och avståndsinställningen
för varningen kan ändras. ( →Sid. 238)
*1: Beroende på regionen där b ilen såldes är funktionen för avkänning av fotgängare
eventuellt inte tillgänglig. Ko ntakta en auktoriserad Lexus-återförsäljare eller Lexus-
verkstad, eller annan verkstad med motsvarande kvalifikationer för information.
*2: Beroende på vilken region där bilen såldes är bromsfunktionen i det aktiva krock- skyddet (autobroms) eventue llt inte tillgänglig. Kontakta en auktoriserad Lexus-
återförsäljare eller Lexus-ve rkstad, eller annan verkstad med motsvarande kvalifika-
tioner för information.
OM53D89SE.book Page 234 Monday, November 14, 2016 7:18 PM

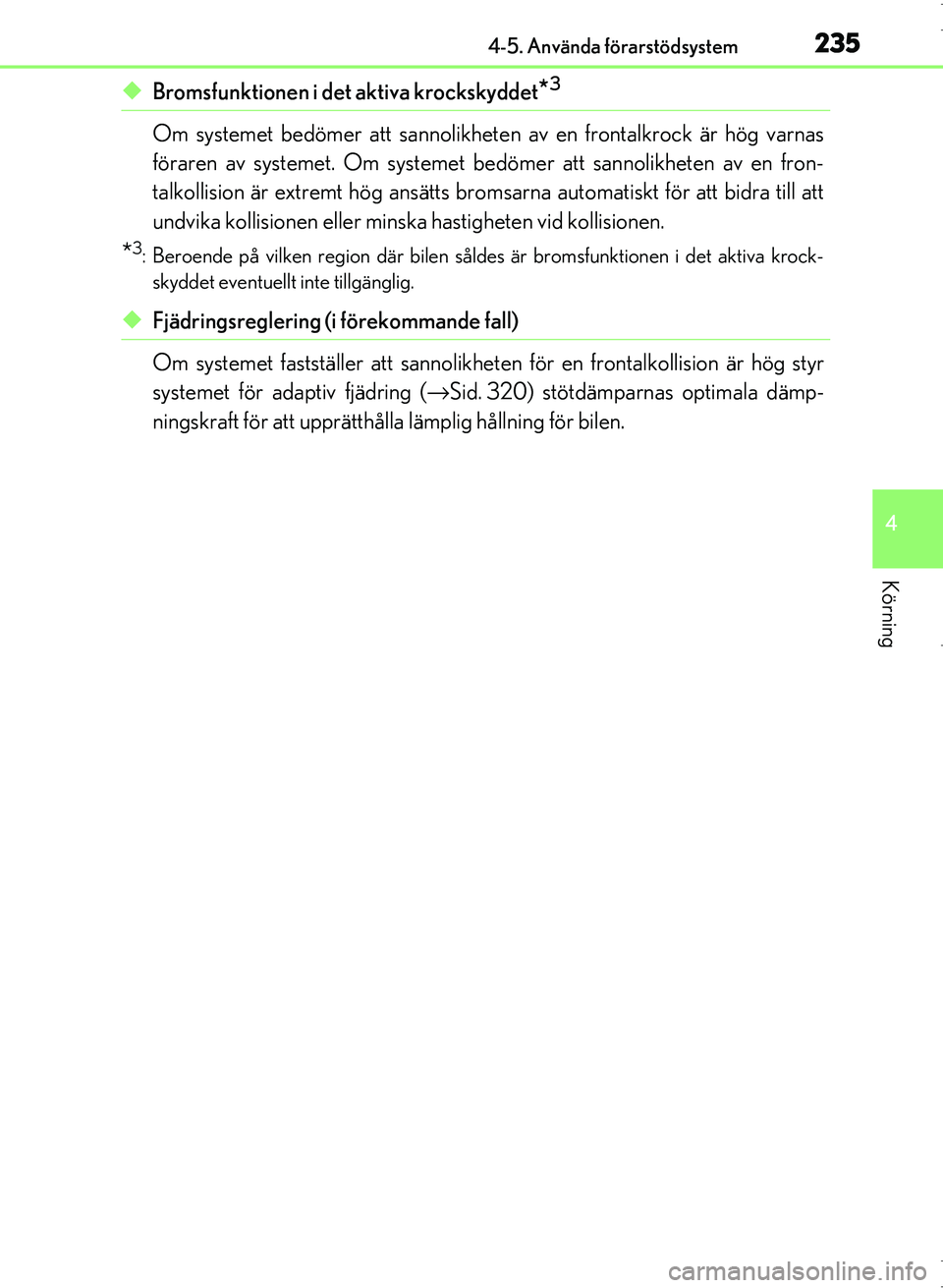

2354-5. Använda förarstödsystem
4
Körning
OM53D89SE
◆Bromsfunktionen i det aktiva krockskyddet*3
Om systemet bedömer att sannolikheten av en frontalkrock är hög varnas
föraren av systemet. Om systemet bedömer att sannolikheten av en fron-
talkollision är extremt hög ansätts brom sarna automatiskt för att bidra till att
undvika kollisionen eller minska hastigheten vid kollisionen.
*3: Beroende på vilken region där bilen såldes är bromsfunktionen i det aktiva krock-
skyddet eventuellt inte tillgänglig.
◆Fjädringsreglering (i förekommande fall)
Om systemet fastställer att sannolikhe ten för en frontalkollision är hög styr
systemet för adaptiv fjädring ( →Sid. 320) stötdämparnas optimala dämp-
ningskraft för att upprätthå lla lämplig hållning för bilen.
OM53D89SE.book Page 235 Monday, November 14, 2016 7:18 PM

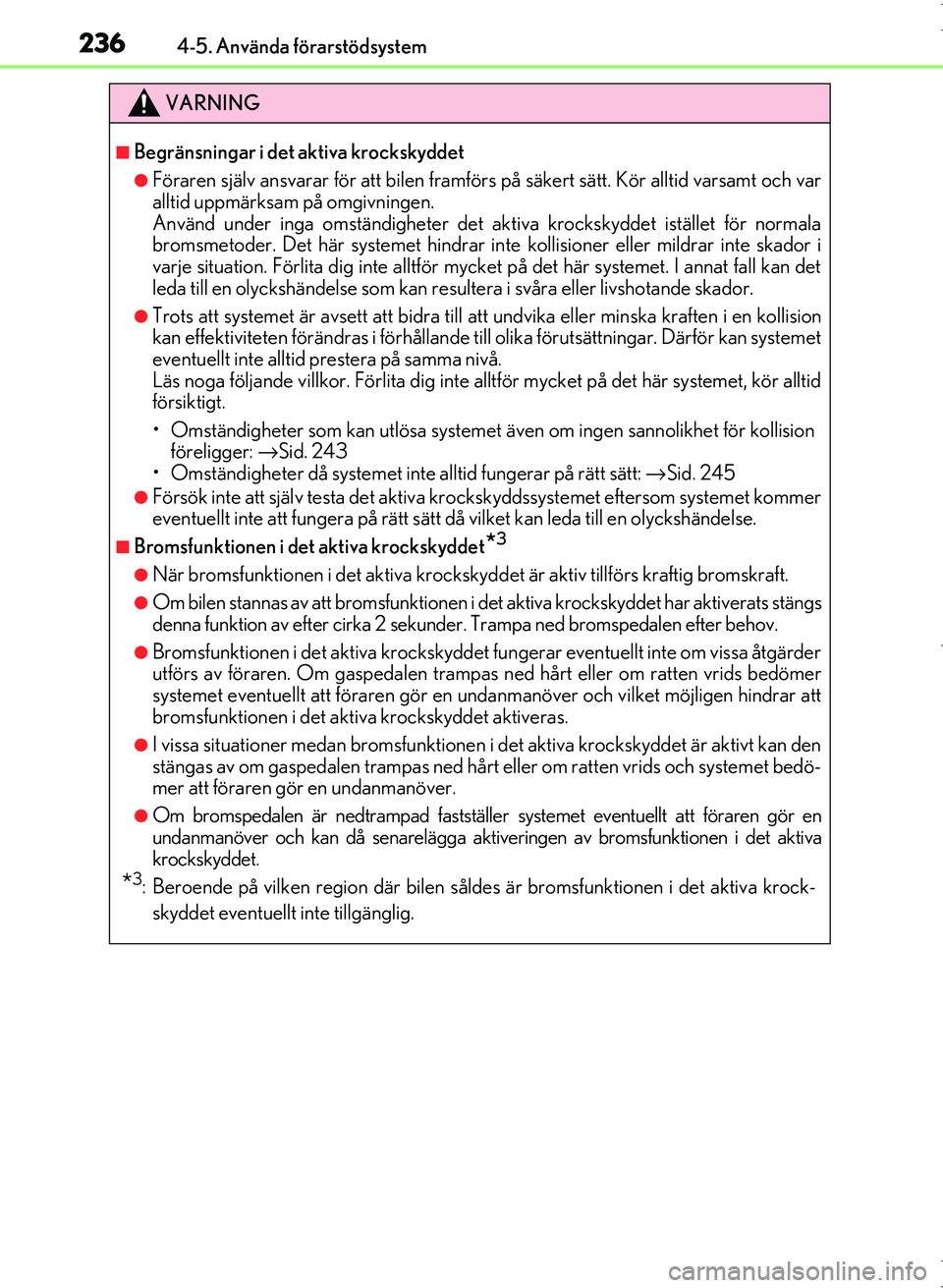

2364-5. Använda förarstödsystem
OM53D89SE
VARNING
■Begränsningar i det aktiva krockskyddet
●Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid varsamt och var
alltid uppmärksam på omgivningen.
Använd under inga omständigheter det ak tiva krockskyddet istället för normala
bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar inte skador i
varje situation. Förlita dig inte alltför mycket på det här systemet. I annat fall kan det
leda till en olyckshändelse som kan re sultera i svåra eller livshotande skador.
●Trots att systemet är avsett att bidra till att undvika eller minska kraften i en kollision
kan effektiviteten förändras i förhållande till olika förutsät tningar. Därför kan systemet
eventuellt inte alltid prestera på samma nivå.
Läs noga följande villkor. Förlita dig inte alltför mycket på det här systemet, kör alltid
försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet för kollision föreligger: →Sid. 243
• Omständigheter då systemet inte alltid fungerar på rätt sätt: →Sid. 245
●Försök inte att själv testa det aktiva kr ockskyddssystemet eftersom systemet kommer
eventuellt inte att fungera på rätt sätt då vilket kan leda till en olyckshändelse.
■Bromsfunktionen i det aktiva krockskyddet*3
●När bromsfunktionen i det aktiva krockskyddet är aktiv tillförs kraftig bromskraft.
●Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har aktiverats stängs
denna funktion av efter cirka 2 sekunder . Trampa ned bromspedalen efter behov.
●Bromsfunktionen i det aktiva krockskyddet fu ngerar eventuellt inte om vissa åtgärder
utförs av föraren. Om gaspedalen trampa s ned hårt eller om ratten vrids bedömer
systemet eventuellt att föraren gör en undanmanöver och vilket möjligen hindrar att
bromsfunktionen i det aktiva krockskyddet aktiveras.
●I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är aktivt kan den
stängas av om gaspedalen trampas ned hårt eller om ratten vrids och systemet bedö-
mer att föraren gör en undanmanöver.
●Om bromspedalen är nedtrampad fastställe r systemet eventuellt att föraren gör en
undanmanöver och kan då senarelägga aktiveringen av bromsfunktionen i det aktiva
krockskyddet.
*3: Beroende på vilken region dä r bilen såldes är bromsfunktionen i det aktiva krock-
skyddet eventuellt inte tillgänglig.
OM53D89SE.book Page 236 Monday, November 14, 2016 7:18 PM

2374-5. Använda förarstödsystem
4
Körning
OM53D89SE
VARNING
■När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventuellt inte kom-
mer att fungera korrekt vilket kan leda till en olycka med svåra eller livshotande skador
som följd:
●Om bilen bogseras
●Om bilen bogserar en annan bil
●Om bilen transporteras med lastbil, båt, tåg elle r liknande transportmedel
●Om bilen är upphöjd på en lyft med hybridsystemet igång och däcken kan rotera fritt
●Vid kontroll av bilen med provningstrumma , t.ex. chassidynamometer eller med test-
instrument för hastighet, eller hjulbalanserare i bilen
●Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på grund av
en olyckshändelse eller annan orsak
●Om bilen inte kan köras på st abilt sätt, t.ex. om den har varit utsatt för en olyckshän-
delse eller en funktionsstörning har uppstått
●Om bilen körs på ett sp ortigt sätt eller i terräng
●Om däcken inte har korrekt lufttryck
●Om däcken är svårt slitna
●Om andra däck än de som specificeras är monterade på bilen
●Om snökedjor är monterade
●Om nödhjul eller reparationssatsen för akut däcklagning används
●Om utrustning (t.ex. snöplog, etc) som kan skymma ra darsensorn eller kamerasen-
sorn är tillfälligt mo nterad på fordonet
OM53D89SE.book Page 237 Monday, November 14, 2016 7:18 PM

2384-5. Använda förarstödsystem
OM53D89SE
■Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan aktiveras/inaktiveras med (→Sid. 101) på
informationsdisplayen.
Systemet aktiveras automatiskt varje gång startknappen trycks till tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett med-
delande visas på informationsdis-
playen.
■Ändra avståndsinställningen för varningen i det aktiva krockskyddet
Avståndsinställningen för det aktiva krockskyddet kan ändras med
(→Sid. 101) på informationsdisplayen.
Avståndsinställningen behålls nä r hybridsystemet stängs av.
Långt
Varningen börjar avges tidigare än
med standardinställningen.
Medel
Detta är standardinställningen.
Nära
Varningen börjar avges senare än
med standardinställningen.
Ändra inställningar för det aktiva krockskyddssystemet
1
2
3
OM53D89SE.book Page 238 Monday, November 14, 2016 7:18 PM

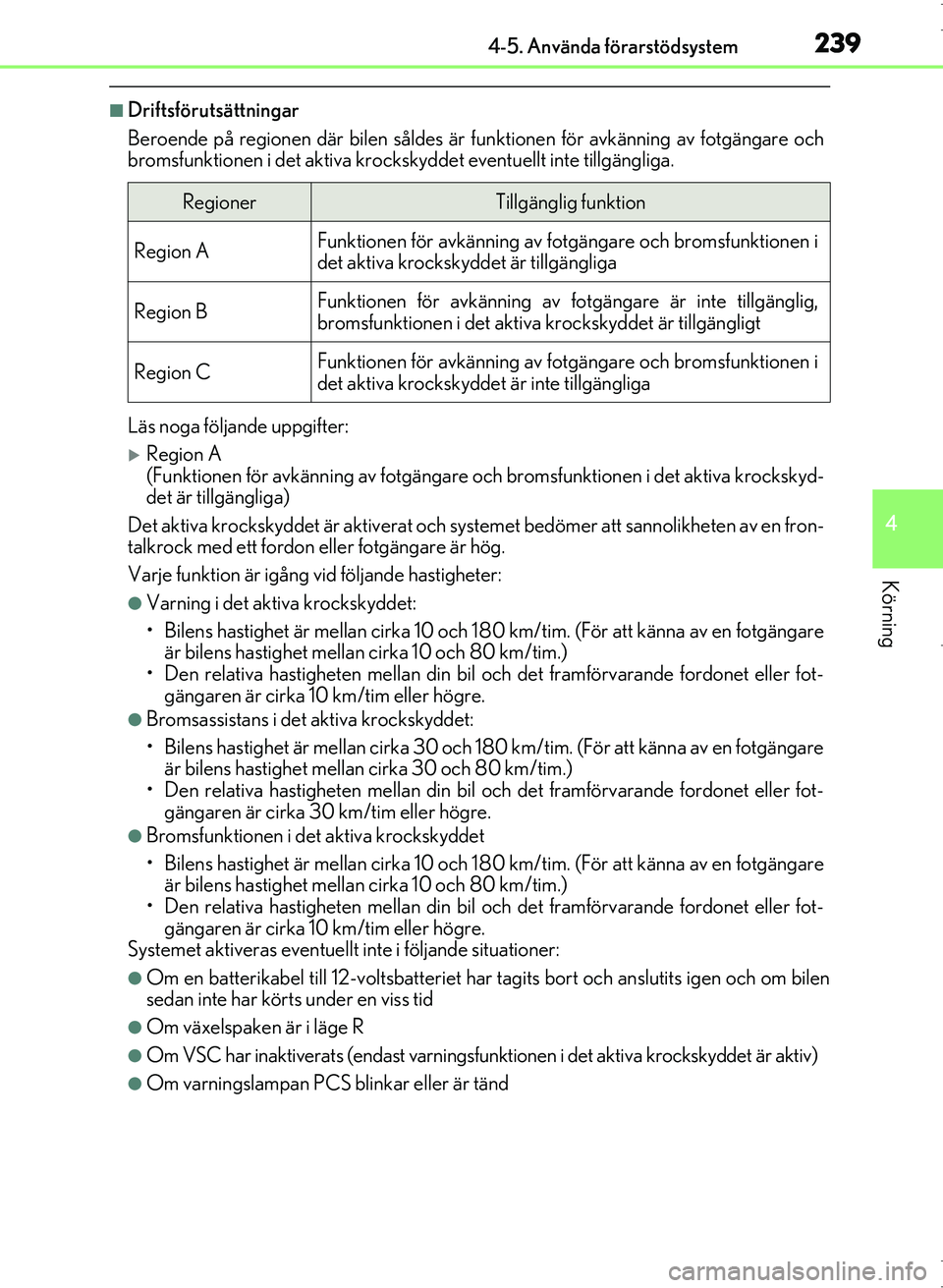

2394-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Driftsförutsättningar
Beroende på regionen där bilen såldes är funktionen för avkänning av fotgängare och
bromsfunktionen i det aktiva krockskyddet eventuellt inte tillgängliga.
Läs noga följande uppgifter:
Region A
(Funktionen för avkänning av fotgängare och bromsfunktionen i det aktiva krockskyd-
det är tillgängliga)
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en fron-
talkrock med ett fordon e ller fotgängare är hög.
Varje funktion är igång vid följande hastigheter:
●Varning i det aktiva krockskyddet:
• Bilens hastighet är mellan cirka 10 och 18 0 km/tim. (För att känna av en fotgängare
är bilens hastighet mellan cirka 10 och 80 km/tim.)
• Den relativa hastigheten me llan din bil och det framförvarande fordonet eller fot-
gängaren är cirka 10 km/tim eller högre.
●Bromsassistans i det aktiva krockskyddet:
• Bilens hastighet är mellan cirka 30 och 18 0 km/tim. (För att känna av en fotgängare
är bilens hastighet mellan cirka 30 och 80 km/tim.)
• Den relativa hastigheten me llan din bil och det framförvarande fordonet eller fot-
gängaren är cirka 30 km/tim eller högre.
●Bromsfunktionen i det aktiva krockskyddet
• Bilens hastighet är mellan cirka 10 och 18 0 km/tim. (För att känna av en fotgängare
är bilens hastighet mellan cirka 10 och 80 km/tim.)
• Den relativa hastigheten me llan din bil och det framförvarande fordonet eller fot-
gängaren är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
●Om en batterikabel till 12-voltsbatteriet har tagits bort och anslutits igen och om bilen
sedan inte har körts under en viss tid
●Om växelspaken är i läge R
●Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyddet är aktiv)
●Om varningslampan PCS blinkar eller är tänd
RegionerTillgänglig funktion
Region AFunktionen för avkänning av fotgängare och bromsfunktionen i
det aktiva krockskyddet är tillgängliga
Region BFunktionen för avkänning av fotg ängare är inte tillgänglig,
bromsfunktionen i det aktiva krockskyddet är tillgängligt
Region CFunktionen för avkänning av fotgängare och bromsfunktionen i
det aktiva krockskyddet är inte tillgängliga
OM53D89SE.book Page 239 Monday, November 14, 2016 7:18 PM

2404-5. Använda förarstödsystem
OM53D89SE
Region B
(Funktionen för avkänning av fotgängare är inte tillgänglig, bromsfunktionen i det
aktiva krockskyddet är tillgängligt
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en fron-
talkrock med ett fordon är hög.
Varje funktion är igång vid följande hastigheter:
●Varning i det aktiva krockskyddet:
• Bilens hastighet är mellan cirka 15 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet är cirka
10 km/tim eller högre.
●Bromsassistans i det aktiva krockskyddet:
• Bilens hastighet är mellan cirka 30 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet är cirka30 km/tim eller högre.
●Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är mellan cirka 15 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
●Om en batterikabel till 12-voltsbatteriet har tagits bort och anslutits igen och om bilen
sedan inte har körts under en viss tid
●Om växelspaken är i läge R
●Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyddet är aktiv)
●Om varningslampan PCS blinkar eller är tänd
OM53D89SE.book Page 240 Monday, November 14, 2016 7:18 PM
