2784-5. Använda förarstödsystem
OM53D89SE
Sätter på/stänger av Lexus parkerings-
sensor
När systemet är aktiverat tänds indike-
ringslampan för att bekräfta att systemet
är i drift.
Lexus parkeringssensor∗∗
: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering eller vid manöv-
rering in i ett garage mäts av sensor erna och kommuniceras via displayer och
en summerton. Kontrollera alltid omgi vningen när du använder detta system.
Sensortyper
Gäller ej F SPORT-modellerF SPORT-modeller
Främre mittsensorer
Främre hörnsensorer Hörnsensorer bak
Mittsensorer bak
Lexus parkeringssensor, knapp
1
2
3
4
OM53D89SE.book Page 278 Monday, November 14, 2016 7:18 PM

2794-5. Använda förarstödsystem
4
Körning
OM53D89SE
Om sensorerna känner av hinder informeras föraren via följande displayer om
hindrets läge och avståndet till hindret.
■Informationsdisplay
Hörnsensor fram
Främre mittsensor, funktion
Hörnsensorer bak
Mittsensorer bak
■Lexus Display Audio, skärmLexus parkeringssensor
När bilen rör sig framåt.
Grafiken visas automatiskt när ett
hinder känns av. Skärmen kan ställas
in så att grafiken inte visas.
(→ Sid. 283)
: Välj för att göra summerto-nerna ljudlösa.
Lexus parkeringssensor
Backvarnare för korsande trafik
(i förekommande fall)
När bilen rör sig bakåt.
En förenklad bild visas i skärmens
övre del om ett hinder känns av.
Bildskärm
1
2
3
4
1
2
3
OM53D89SE.book Page 279 Monday, November 14, 2016 7:18 PM

2814-5. Använda förarstödsystem
4
Körning
OM53D89SE

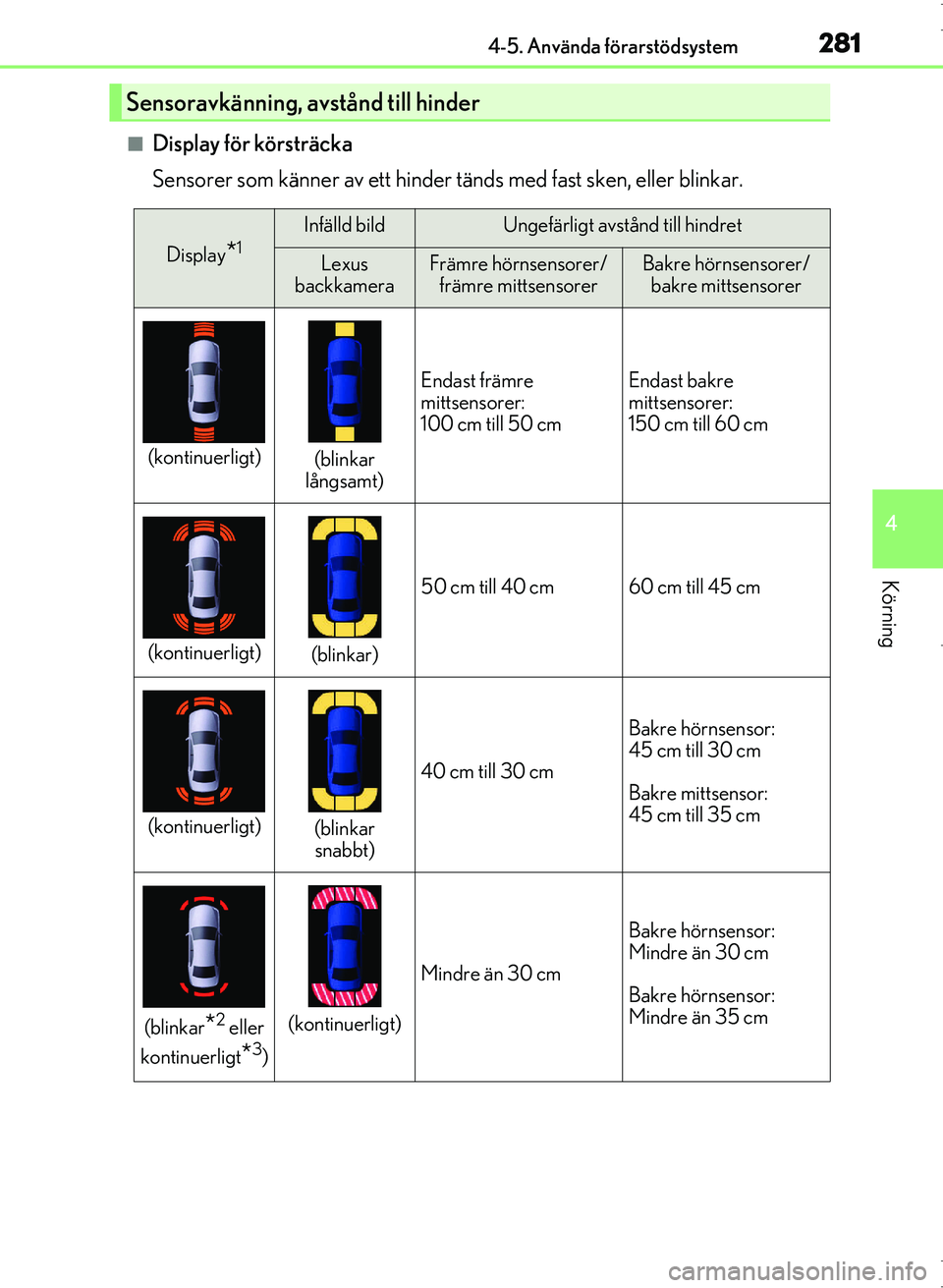

■Display för körsträcka
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
Sensoravkänning, avstånd till hinder
Display*1
Infälld bildUngefärligt avstånd till hindret
Lexus
backkameraFrämre hörnsensorer/ främre mittsensorerBakre hörnsensorer/bakre mittsensorer
(kontinuerligt)(blinkar
långsamt)
Endast främre
mittsensorer:
100 cm till 50 cmEndast bakre
mittsensorer:
150 cm till 60 cm
(kontinuerligt)(blinkar)
50 cm till 40 cm60 cm till 45 cm
(kontinuerligt)(blinkar snabbt)
40 cm till 30 cm
Bakre hörnsensor:
45 cm till 30 cm
Bakre mittsensor:
45 cm till 35 cm
(blinkar*2 eller
kontinuerligt
*3)
(kontinuerligt)
Mindre än 30 cm
Bakre hörnsensor:
Mindre än 30 cm
Bakre hörnsensor:
Mindre än 35 cm
OM53D89SE.book Page 281 Monday, November 14, 2016 7:18 PM

2824-5. Använda förarstödsystem
OM53D89SE
*1: Bilderna kan skilja sig från de som visas i illustrationerna. (→Sid. 279)
*2: Informationsdisplay
*3: Ljudanläggningsskärm
■Summerton och avstånd till hinder
En summerton hörs när sensorerna är i drift.
●Summertonen blir tätare ju mer bilen närmar sig hindret.
När bilen är närmare hindret än följa nde avstånd hörs summertonen konti-
nuerligt:
• Främre mittsensorer: Cirka 30 cm
• Hörnsensorer: Cirka 30 cm
• Bakre mittsensorer: Cirka 35 cm
●När två eller fler hinder upptäcks samtidigt reagerar summertonen på det
närmaste hindret. Om ett eller båda hinder kommer närmare än avståndet
ovan hörs ljudsignalen med en lång ton som följs av snabba ljudsignaler.
Cirka 100 cm
Cirka 150 cm
Cirka 50 cm
Cirka 60 cm
Diagrammet visar sensorernas avkän-
ningsområde. Observ era att sensorerna
inte kan känna av hi nder som är extremt
nära bilen.
Avkänningsområdet kan variera bero-
ende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
OM53D89SE.book Page 282 Monday, November 14, 2016 7:18 PM

2834-5. Använda förarstödsystem
4
Körning
OM53D89SE
Du kan ändra summertonens ljudvolym och skärmens driftsvillkor när startknap-
pen är i tändningsläge.Tryck på knappen ”MENU” på kontrollen till Lexus Display Audio/Remote
Touch och välj därefter på skärmen.
Tryck på ”Fordon” och därefter på ”LEXUS park assist” på skärmen.
Välj önskad post.
Summertonens ljudvolym kan justeras.
Du kan välja att ha skärmen Lexus park assist på eller avstängd.
Visningen av såväl sensorerna fram och mitt bak som tonindikeringen kan
ställas in.
Inställning av Lexus parkeringssensor
1
2
3
Lexus Display Audio, skärm10,3-tums skärm
1
2
3
OM53D89SE.book Page 283 Monday, November 14, 2016 7:18 PM

2844-5. Använda förarstödsystem
OM53D89SE

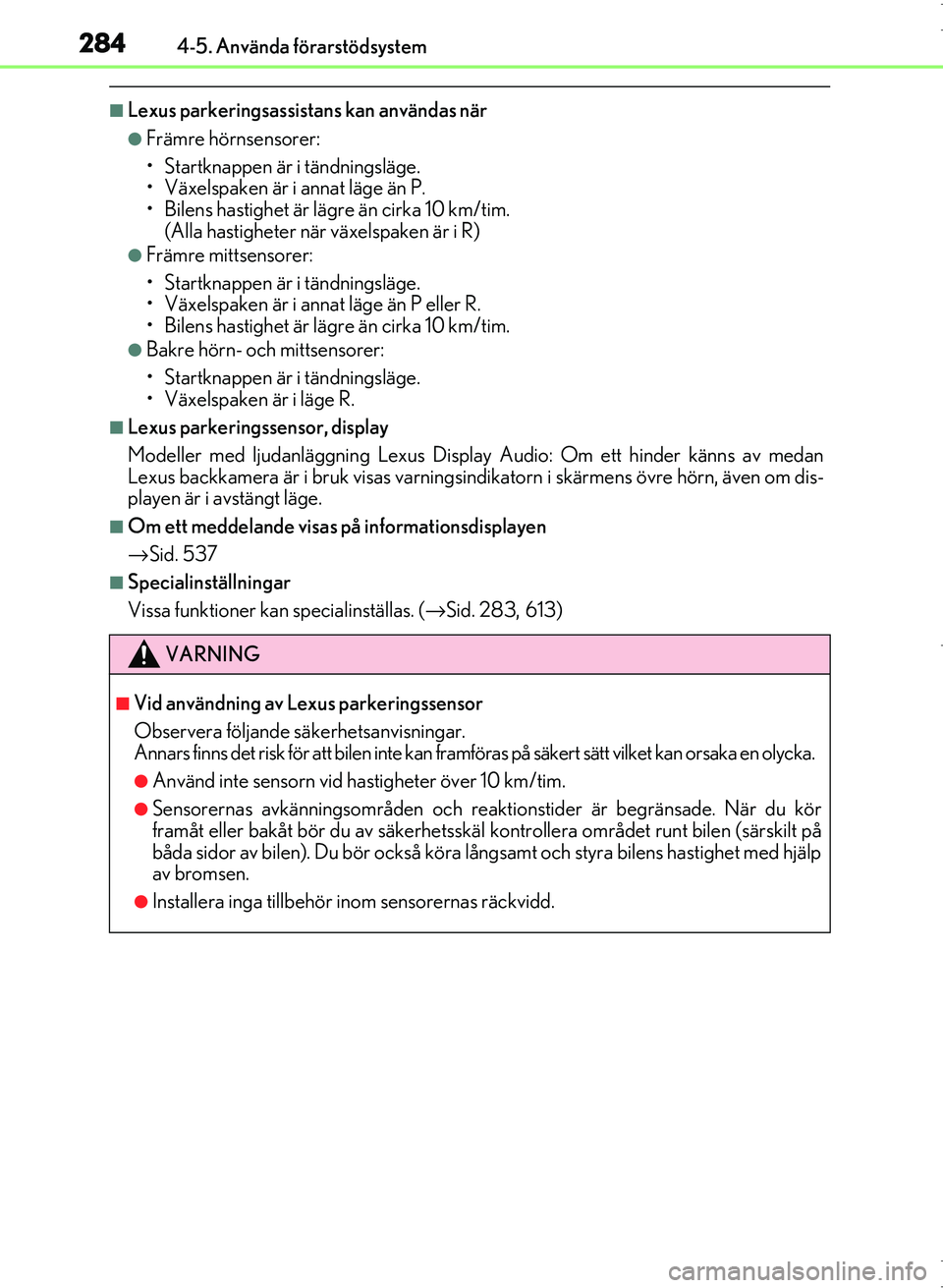

■Lexus parkeringsassistans kan användas när
●Främre hörnsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.(Alla hastigheter när växelspaken är i R)
●Främre mittsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i annat läge än P eller R.
• Bilens hastighet är lägre än cirka 10 km/tim.
●Bakre hörn- och mittsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i läge R.
■Lexus parkeringssensor, display
Modeller med ljudanläggning Lexus Display Audio: Om ett hinder känns av medan
Lexus backkamera är i bruk vi sas varningsindikatorn i skärme ns övre hörn, även om dis-
playen är i avstängt läge.
■Om ett meddelande visas på informationsdisplayen
→ Sid. 537
■Specialinställningar
Vissa funktioner kan specialinställas. ( →Sid. 283, 613)
VARNING
■Vid användning av Lexus parkeringssensor
Observera följande sä kerhetsanvisningar.
Annars finns det risk för att bilen inte kan framfö ras på säkert sätt vilket kan orsaka en olycka.
●Använd inte sensorn vid hastigheter över 10 km/tim.
●Sensorernas avkänningsområden och reaktionstider är begränsade. När du kör
framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt bilen (särskilt på
båda sidor av bilen). Du bör också köra långsamt och styra bilens hastighet med hjälp
av bromsen.
●Installera inga tillbehör inom sensorernas räckvidd.
OM53D89SE.book Page 284 Monday, November 14, 2016 7:18 PM

2864-5. Använda förarstödsystem
OM53D89SE

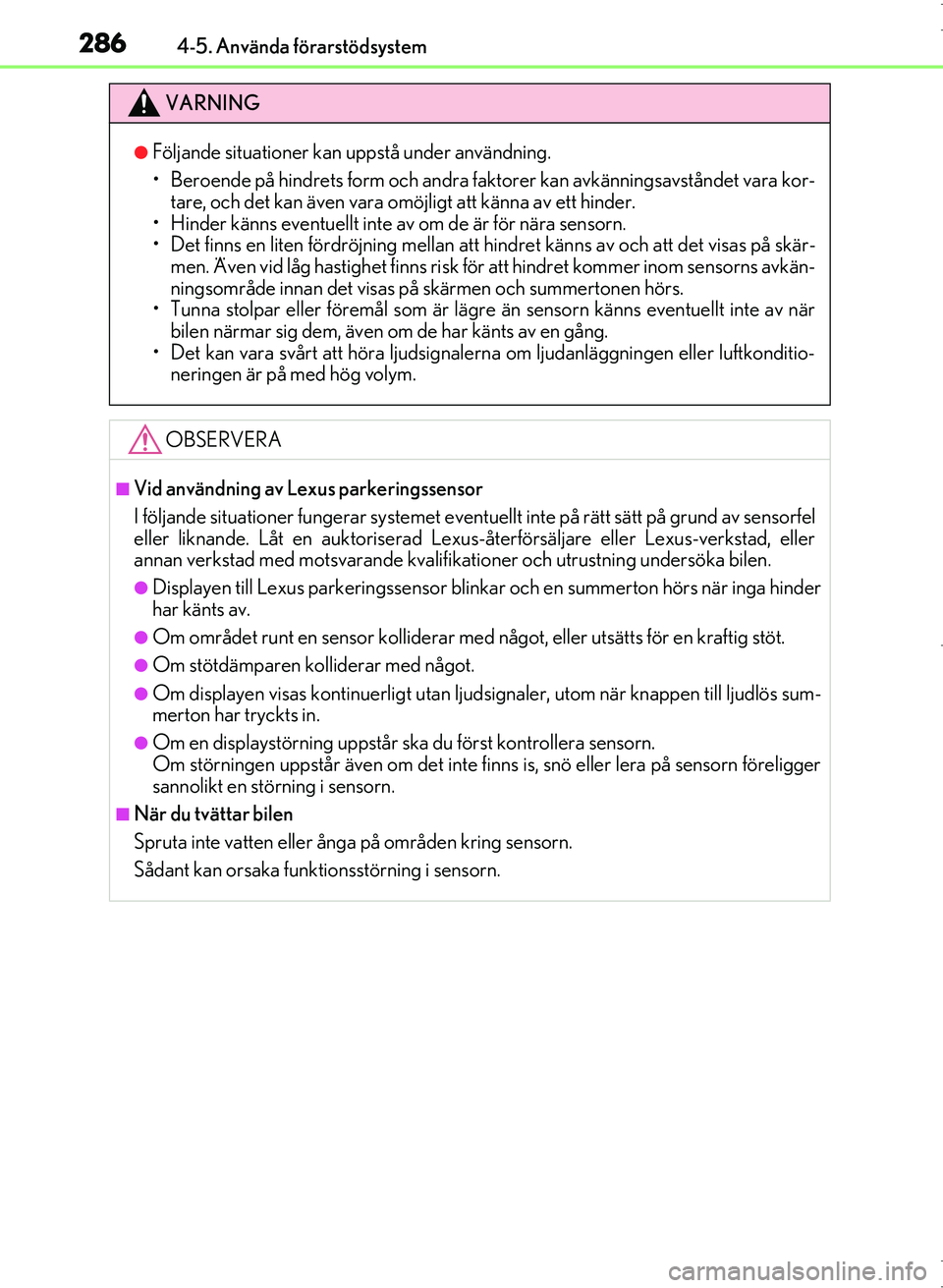

VARNING
●Följande situationer kan uppstå under användning.
• Beroende på hindrets form och andra faktorer kan avkänningsavståndet vara kor-
tare, och det kan även vara omö jligt att känna av ett hinder.
• Hinder känns eventuellt inte av om de är för nära sensorn.
• Det finns en liten fördröjning mellan att hi ndret känns av och att det visas på skär-
men. Även vid låg hastighet finns risk fö r att hindret kommer inom sensorns avkän-
ningsområde innan det visas på skärmen och summertonen hörs.
• Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av när
bilen närmar sig dem, även om de har känts av en gång.
• Det kan vara svårt att höra ljudsignalern a om ljudanläggningen eller luftkonditio-
neringen är på med hög volym.
OBSERVERA
■Vid användning av Lexus parkeringssensor
I följande situationer fungerar systemet eventuellt inte på rätt sätt på grund av sensorfel
eller liknande. Låt en auktoriserad Lexus-återförsälja re eller Lexus-verkstad, eller
annan verkstad med motsvarande kvalifik ationer och utrustning undersöka bilen.
●Displayen till Lexus parkeringssensor blinkar och en summerton hörs när inga hinder
har känts av.
●Om området runt en sensor kolliderar med något, eller utsätts för en kraftig stöt.
●Om stötdämparen kolliderar med något.
●Om displayen visas kontinuer ligt utan ljudsignaler, utom när knappen till ljudlös sum-
merton har tryckts in.
●Om en displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn föreligger
sannolikt en störning i sensorn.
■När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka funktionsstörning i sensorn.
OM53D89SE.book Page 286 Monday, November 14, 2016 7:18 PM

2894-5. Använda förarstödsystem
4
Körning
OM53D89SE

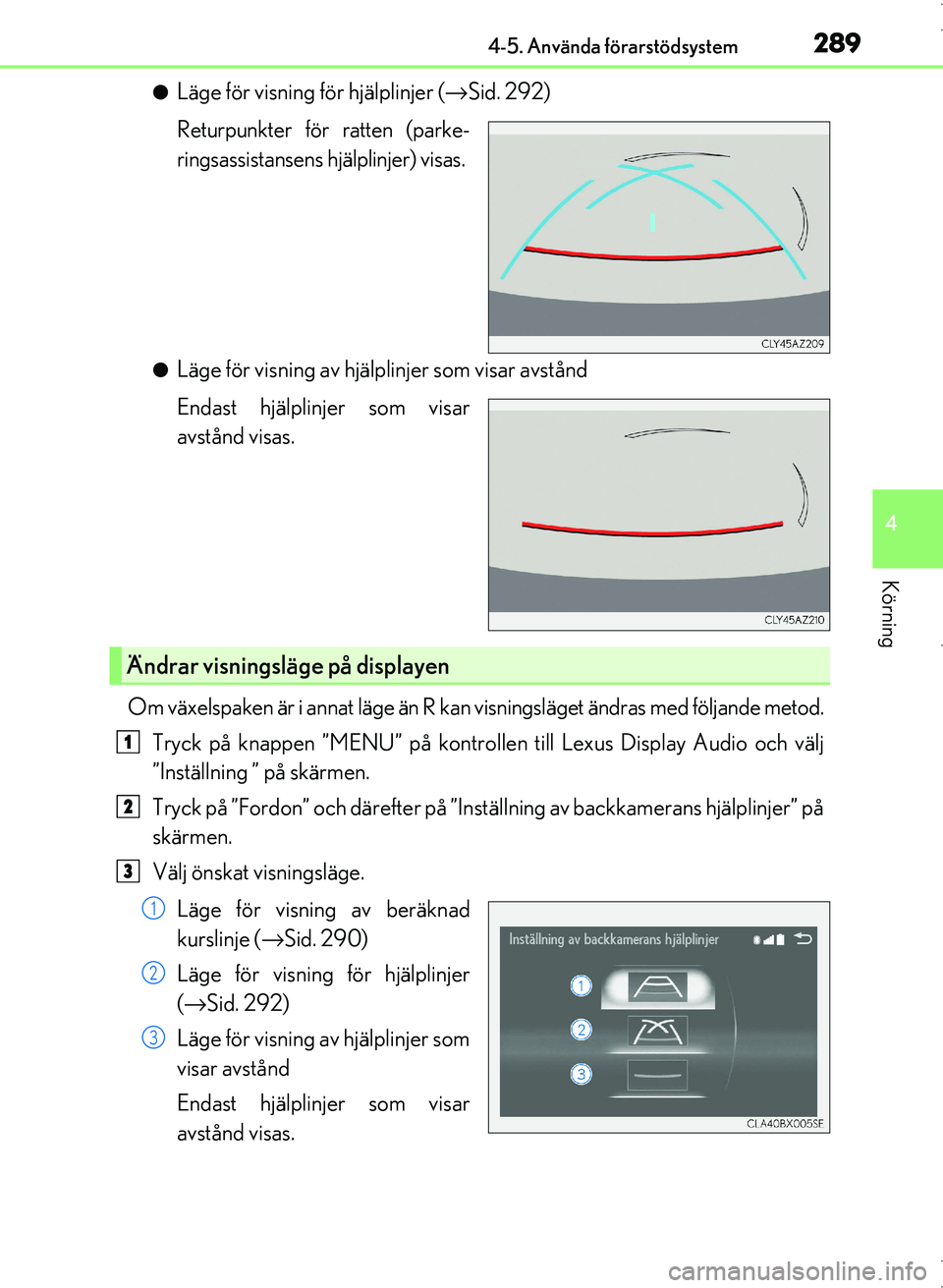

●Läge för visning för hjälplinjer (→Sid. 292)
Returpunkter för ratten (parke-
ringsassistansens hjälplinjer) visas.
●Läge för visning av hjäl plinjer som visar avstånd
Endast hjälplinjer som visar
avstånd visas.
Om växelspaken är i annat läge än R ka n visningsläget ändras med följande metod.
Tryck på knappen ”MENU” på kontro llen till Lexus Display Audio och välj
”Inställning ” på skärmen.
Tryck på ”Fordon” och därefter på ”Inst ällning av backkamerans hjälplinjer” på
skärmen.
Välj önskat visningsläge.
Läge för visning av beräknad
kurslinje ( →Sid. 290)
Läge för visning för hjälplinjer
(→ Sid. 292)
Läge för visning av hjälplinjer som
visar avstånd
Endast hjälplinjer som visar
avstånd visas.
Ändrar visningsläge på displayen
1
2
3
1
2
3
OM53D89SE.book Page 289 Monday, November 14, 2016 7:18 PM

3114-5. Använda förarstödsystem
4
Körning
OM53D89SE

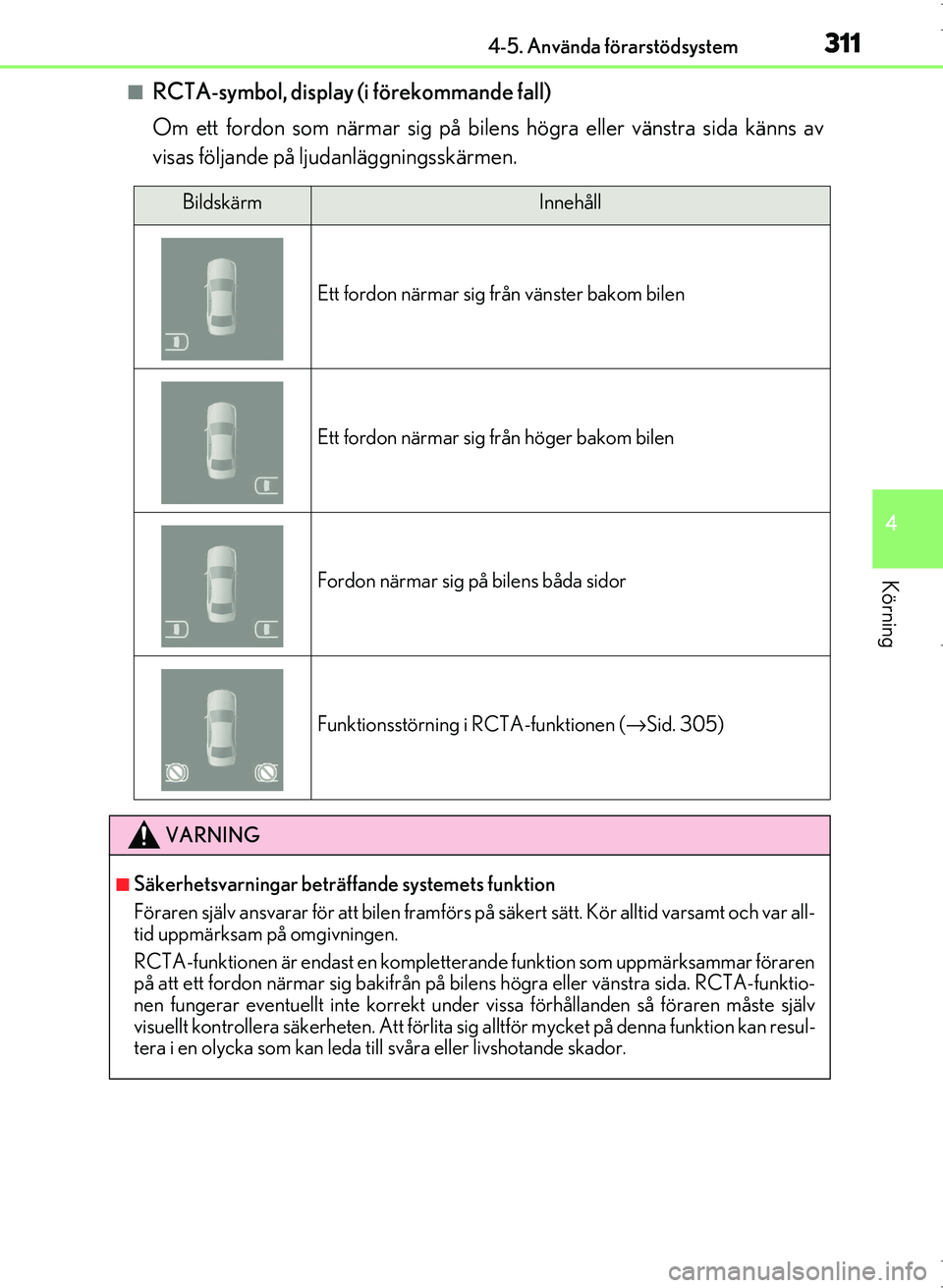

■RCTA-symbol, display (i förekommande fall)
Om ett fordon som närmar sig på bilens högra eller vänstra sida känns av
visas följande på ljudanläggningsskärmen.
BildskärmInnehåll
Ett fordon närmar sig från vänster bakom bilen
Ett fordon närmar sig från höger bakom bilen
Fordon närmar sig på bilens båda sidor
Funktionsstörning i RCTA-funktionen (→Sid. 305)
VARNING
■Säkerhetsvarningar beträ ffande systemets funktion
Föraren själv ansvarar för att b ilen framförs på säkert sätt. Kör alltid varsamt och var all-
tid uppmärksam på omgivningen.
RCTA-funktionen är endast en kompletterande funktion som uppmärksammar föraren
på att ett fordon närmar sig bakifrån på b ilens högra eller vänstra sida. RCTA-funktio-
nen fungerar eventuellt inte korrekt under vissa förhållanden så föraren måste själv
visuellt kontrollera säkerheten. Att förlita si g alltför mycket på denna funktion kan resul-
tera i en olycka som kan leda till svåra eller livshotande skador.
OM53D89SE.book Page 311 Monday, November 14, 2016 7:18 PM

3164-5. Använda förarstödsystem
OM53D89SE
Modeller med automatiskt reglerad luftfjädring
Normalt läge/Specialläge
Normalt läge och specialläge väljs med en tryckning på körlägesväljaren.
Varje gång körlägesväljaren trycks in ändras körläget mellan normalt läge
och specialläge. När specialläge har valts tänds indikatorn ”CUSTOMIZE”.
När Eco-läge eller sportläge har valts ändras körläget till normalt läge med en tryck-
ning på väljaren.
• Normalt läge
Ger optimal balans mellan bränsleekonomi, tystnad och dynamiska pre-
standa. Lämpligt läge för stadskörning.
• Specialläge Ger dig möjlighet att köra med följande funktioner inställda enligt önskemål.
Inställningar för specialläge kan bara ändras på displayen för specialinställ-
ning av körläge på ljudanläggningsskärmen.
(Visa displayen för specia linställning av körläge: →Sid. 613)
1
