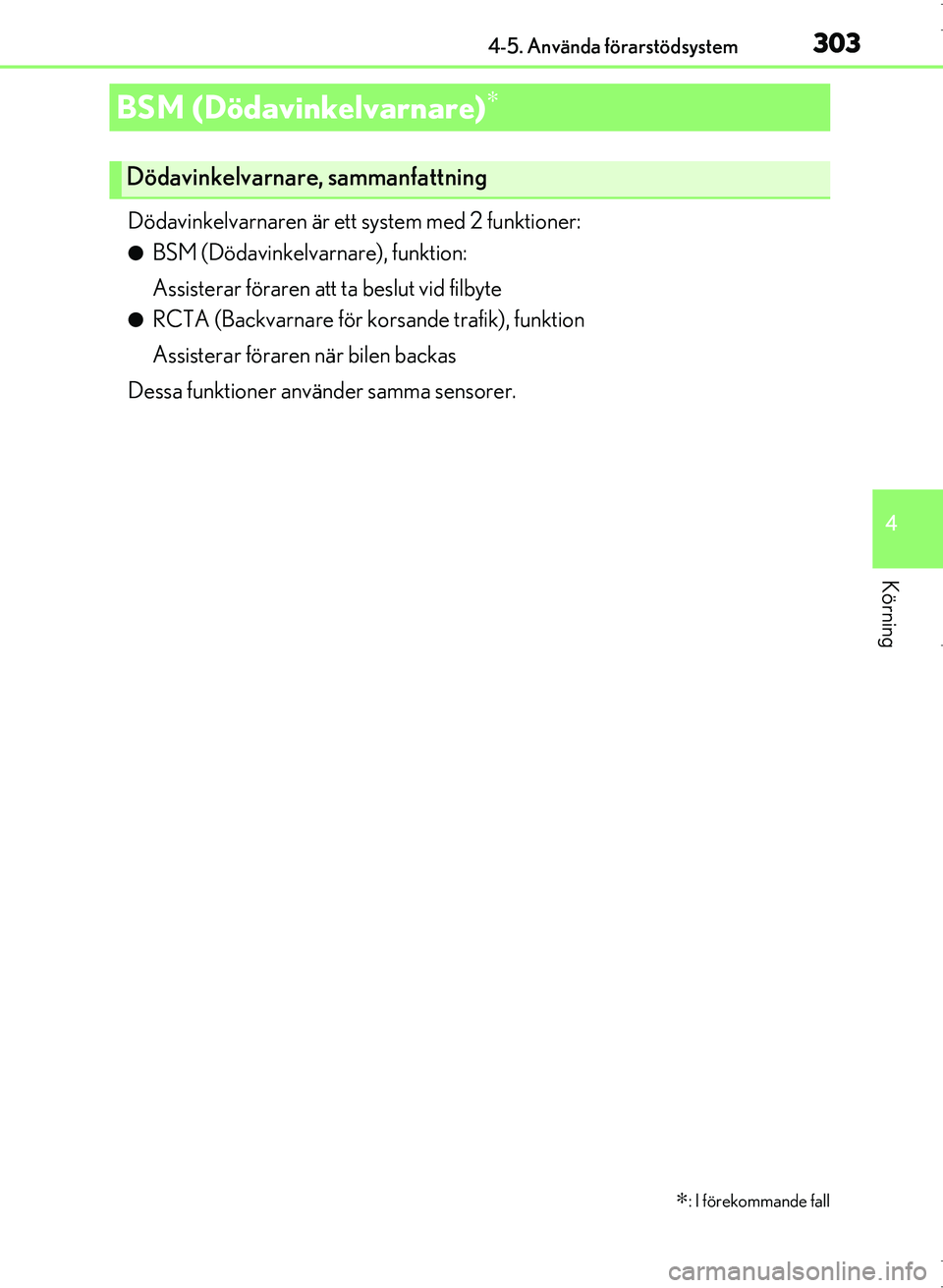

Page 303 of 648

3034-5. Använda förarstödsystem
4
Körning
OM53D89SE
Dödavinkelvarnaren är ett system med 2 funktioner:
●BSM (Dödavinkelvarnare), funktion:
Assisterar föraren att ta beslut vid filbyte
●RCTA (Backvarnare för korsande trafik), funktion
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
BSM (Dödavinkelvarnare)∗
∗
: I förekommande fall
Dödavinkelvarnare, sammanfattning
OM53D89SE.book Page 303 Monday, November 14, 2016 7:18 PM

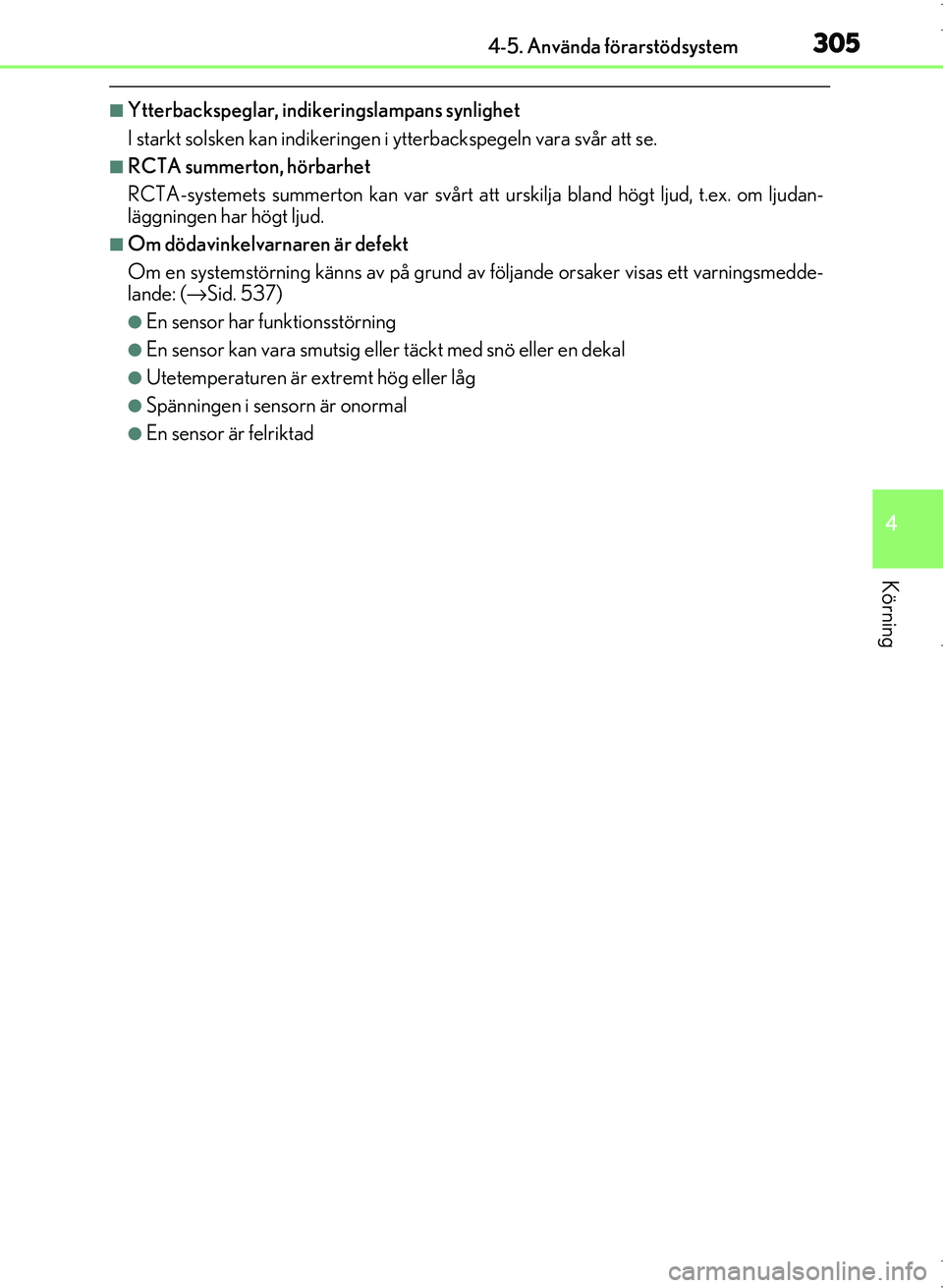

Page 305 of 648

3054-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Ytterbackspeglar, indikeringslampans synlighet
I starkt solsken kan indikeringen i ytterbackspegeln vara svår att se.
■RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex. om ljudan-
läggningen har högt ljud.
■Om dödavinkelvarnaren är defekt
Om en systemstörning känns av på grund av följande orsaker visas ett varningsmedde-
lande: ( →Sid. 537)
●En sensor har funktionsstörning
●En sensor kan vara smutsig eller täckt med snö eller en dekal
●Utetemperaturen är extremt hög eller låg
●Spänningen i sensorn är onormal
●En sensor är felriktad
OM53D89SE.book Page 305 Monday, November 14, 2016 7:18 PM

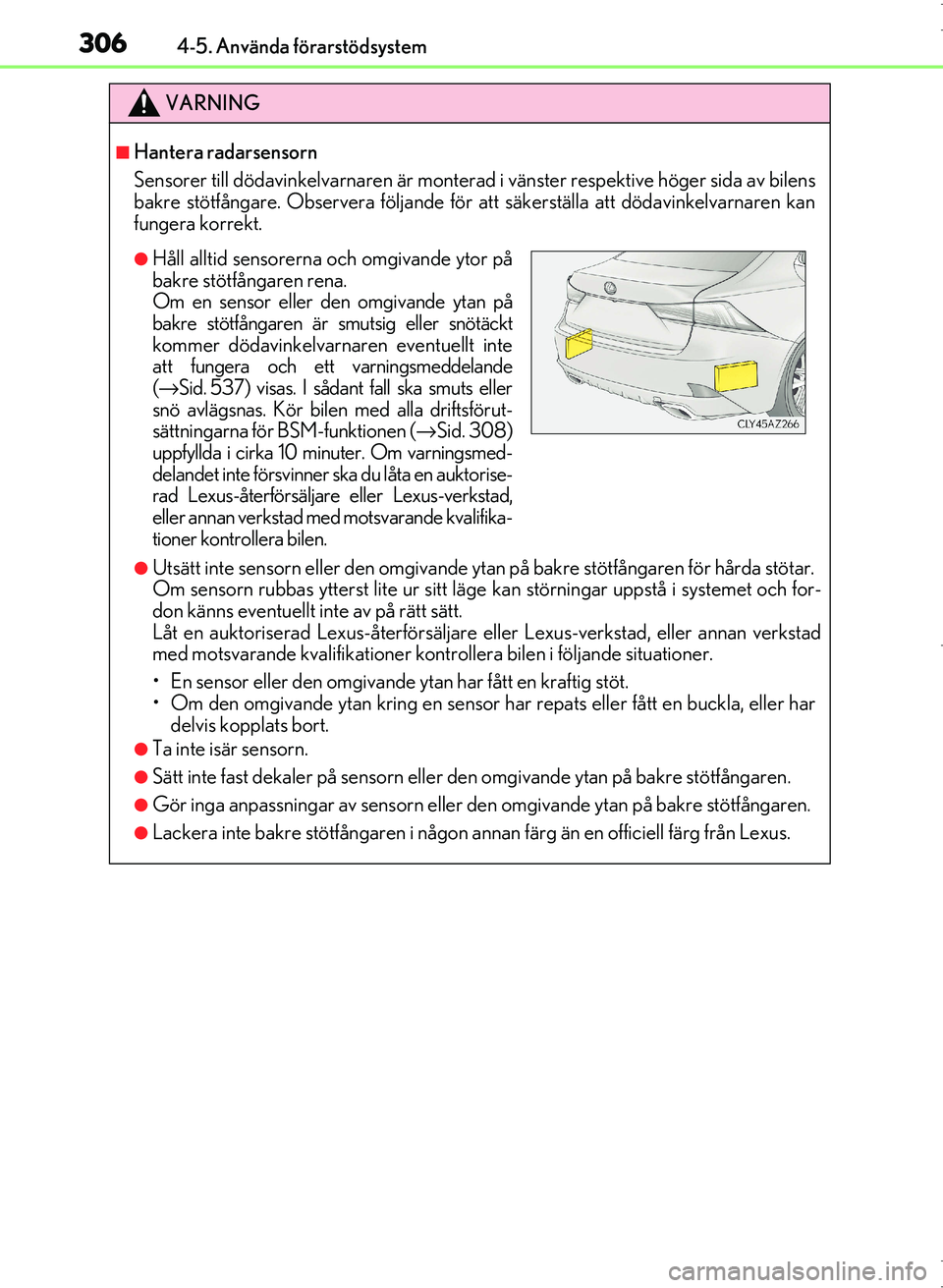

Page 306 of 648

3064-5. Använda förarstödsystem
OM53D89SE
VARNING
■Hantera radarsensorn
Sensorer till dödavinkelvarnaren är monterad i vänster respektive höger sida av bilens
bakre stötfångare. Observera följande för att säkerställa att dödavinkelvarnaren kan
fungera korrekt.
●Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet och for-
don känns eventuellt inte av på rätt sätt.
Låt en auktoriserad Lexus-åt erförsäljare eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bile n i följande situationer.
• En sensor eller den omgivande yt an har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor ha r repats eller fått en buckla, eller har
delvis kopplats bort.
●Ta inte isär sensorn.
●Sätt inte fast dekaler på sensorn eller den omgivande yt an på bakre stötfångaren.
●Gör inga anpassningar av sensorn eller den omgivande ytan på bakre stötfångaren.
●Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från Lexus.
●Håll alltid sensorerna och omgivande ytor på
bakre stötfångaren rena.
Om en sensor eller den omgivande ytan på
bakre stötfångaren är smutsig eller snötäckt
kommer dödavinkelvarnaren eventuellt inte
att fungera och ett varningsmeddelande
( → Sid. 537) visas. I sådant fall ska smuts eller
snö avlägsnas. Kör bilen med alla driftsförut-
sättningarna för BSM-funktionen ( →Sid. 308)
uppfyllda i cirka 10 minuter. Om varningsmed-
delandet inte försvinner ska du låta en auktorise-
rad Lexus-återförsäljare eller Lexus-verkstad,
eller annan verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
OM53D89SE.book Page 306 Monday, November 14, 2016 7:18 PM

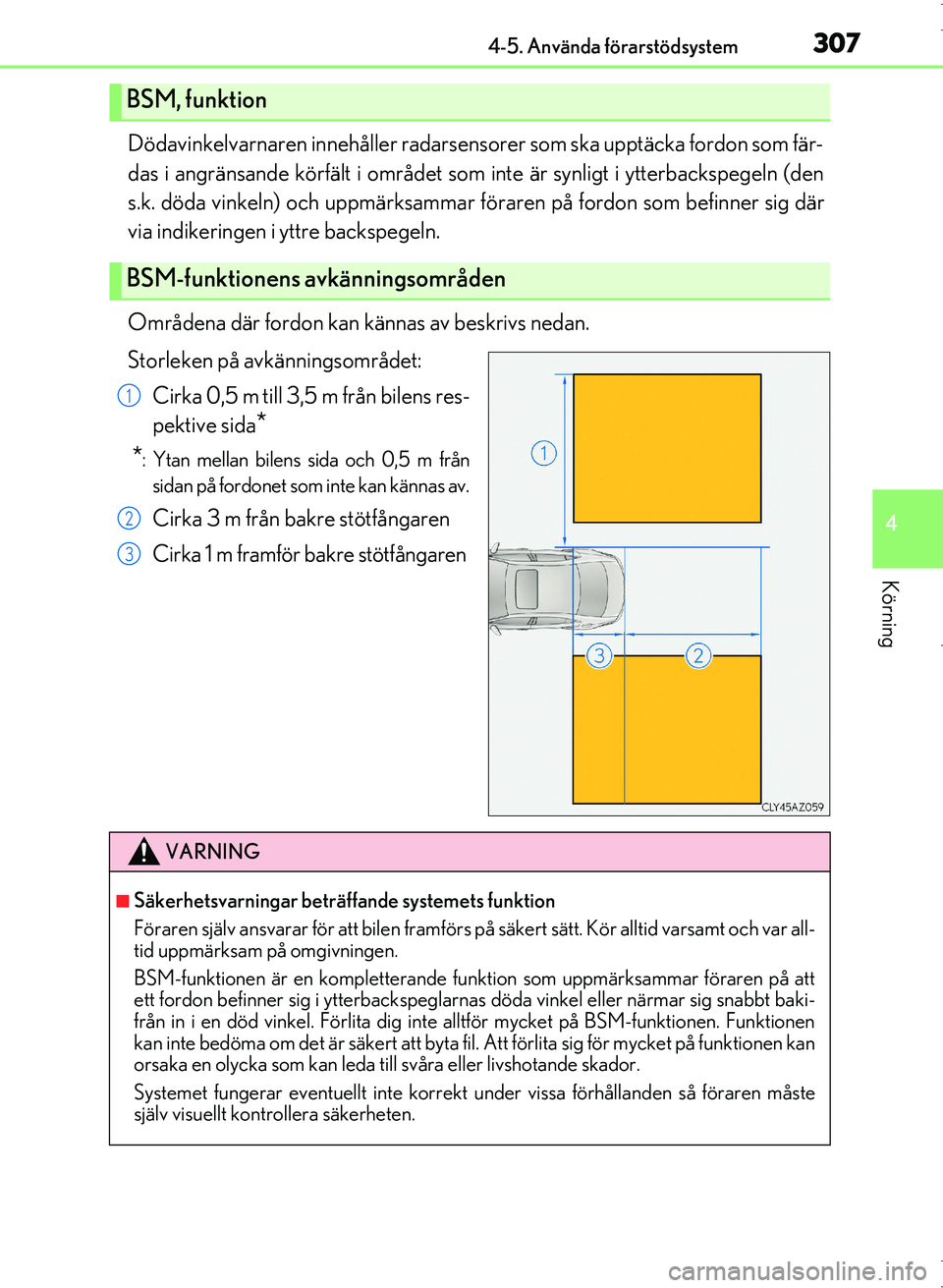

Page 307 of 648

3074-5. Använda förarstödsystem
4
Körning
OM53D89SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon som fär-
das i angränsande körfält i området som inte är synligt i ytterbackspegeln (den
s.k. döda vinkeln) och uppmärksammar föraren på fordon som befinner sig där
via indikeringen i yttre backspegeln.
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:Cirka 0,5 m till 3,5 m från bilens res-
pektive sida
*
*
: Ytan mellan bilens sida och 0,5 m från sidan på fordonet som inte kan kännas av.
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stötfångaren
BSM, funktion
BSM-funktionens avkänningsområden
1
2
3
VARNING
■Säkerhetsvarningar beträ ffande systemets funktion
Föraren själv ansvarar för att b ilen framförs på säkert sätt. Kör alltid varsamt och var all-
tid uppmärksam på omgivningen.
BSM-funktionen är en kompletterande fu nktion som uppmärksammar föraren på att
ett fordon befinner sig i ytterbackspeglarnas döda vinkel eller närmar sig snabbt baki-
från in i en död vinkel. Förlita dig inte alltför mycket på BSM-funktionen. Funktionen
kan inte bedöma om det är säkert att byta fil. Att förlita si g för mycket på funktionen kan
orsaka en olycka som kan leda till svåra eller livshotande skador.
Systemet fungerar eventuellt inte korrekt under vissa förhålland en så föraren måste
själv visuellt kontrollera säkerheten.
OM53D89SE.book Page 307 Monday, November 14, 2016 7:18 PM

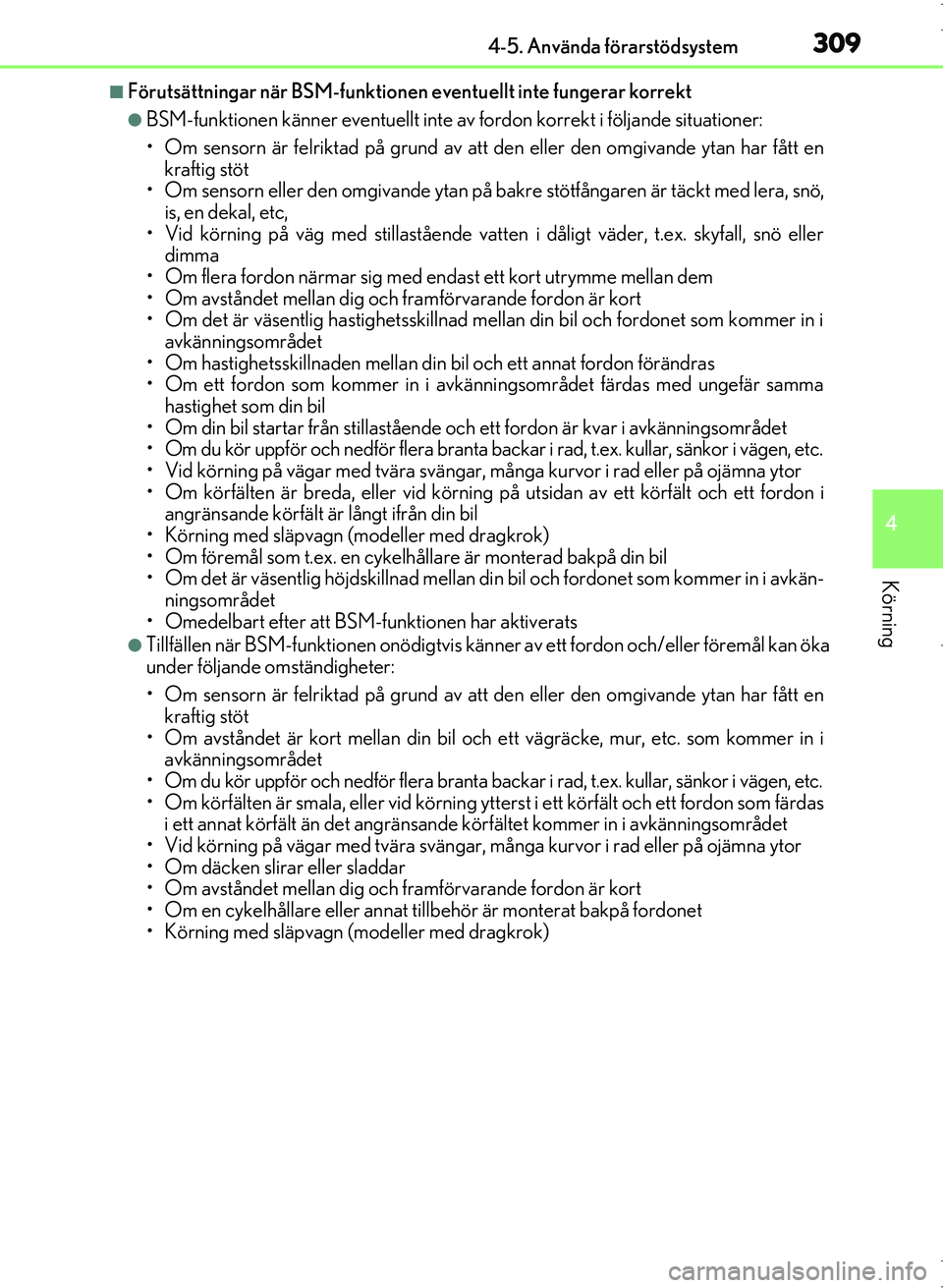

Page 309 of 648

3094-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Förutsättningar när BSM-funktionen eventuellt inte fungerar korrekt
●BSM-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har fått en kraftig stöt
• Om sensorn eller den omgivande ytan på ba kre stötfångaren är täckt med lera, snö,
is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller
dimma
• Om flera fordon närmar sig med en dast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänni ngsområdet färdas med ungefär samma
hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsområdet
• Om du kör uppför och nedför fl era branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i
angränsande körfält är långt ifrån din bil
• Körning med släpvagn (modeller med dragkrok)
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil
• Om det är väsentlig höjdskillnad mellan di n bil och fordonet som kommer in i avkän-
ningsområdet
• Omedelbart efter att BSM-funktionen har aktiverats
●Tillfällen när BSM-funktionen onödigtvis känne r av ett fordon och/eller föremål kan öka
under följande omständigheter:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har fått en kraftig stöt
• Om avståndet är kort mellan din bil och et t vägräcke, mur, etc. som kommer in i
avkänningsområdet
• Om du kör uppför och nedför fl era branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Om körfälten är smala, eller vid körning yt terst i ett körfält och ett fordon som färdas
i ett annat körfält än det angränsande körfältet kommer in i avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat ti llbehör är monterat bakpå fordonet
• Körning med släpvagn (modeller med dragkrok)
OM53D89SE.book Page 309 Monday, November 14, 2016 7:18 PM

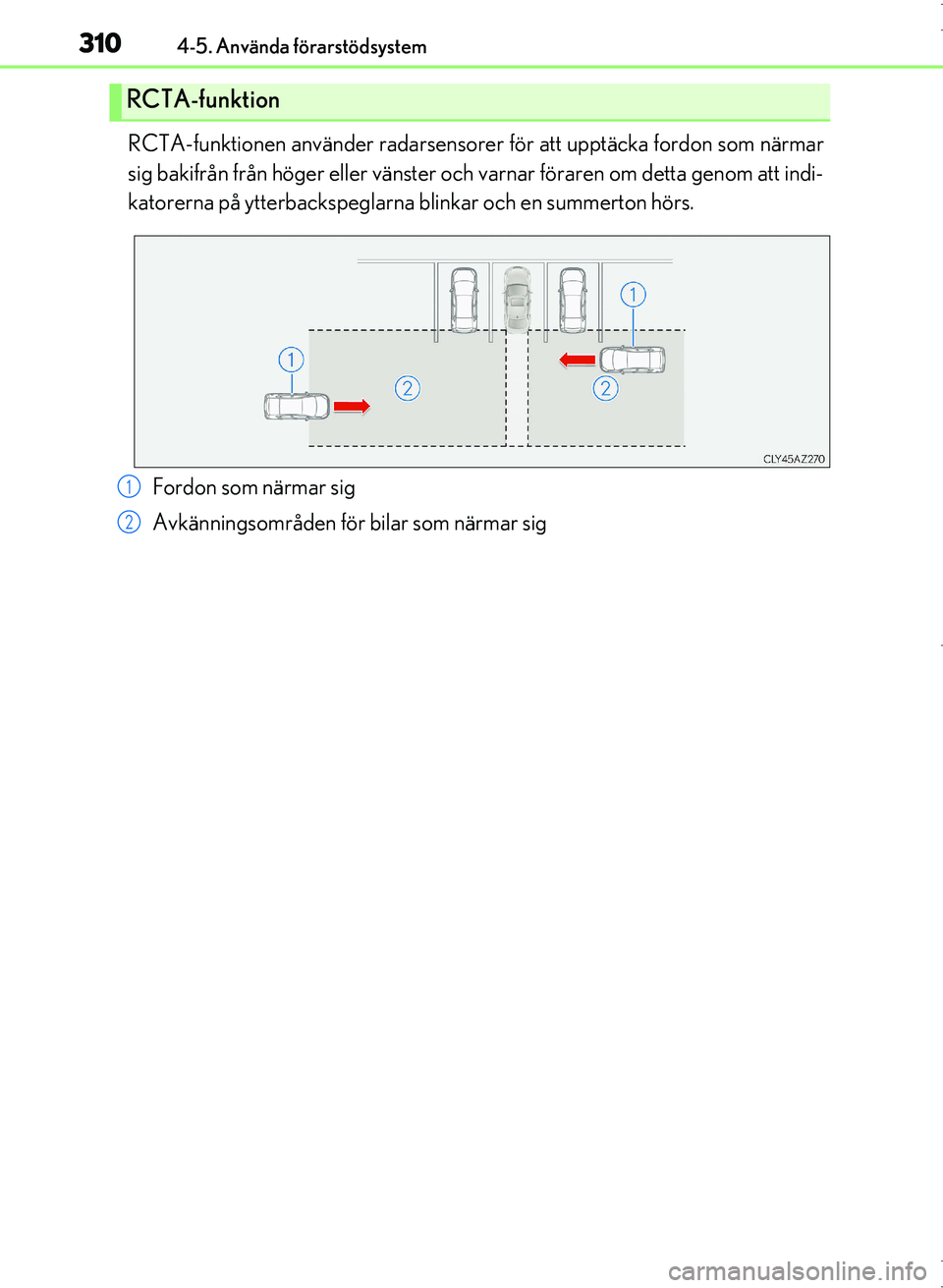

Page 310 of 648

3104-5. Använda förarstödsystem
OM53D89SE
RCTA-funktionen använder radarsensorer för att upptäcka fordon som närmar
sig bakifrån från höger eller vänster och varnar föraren om detta genom att indi-
katorerna på ytterbackspeglarna blinkar och en summerton hörs.Fordon som närmar sig
Avkänningsområden för bilar som närmar sig
RCTA-funktion
1
2
OM53D89SE.book Page 310 Monday, November 14, 2016 7:18 PM

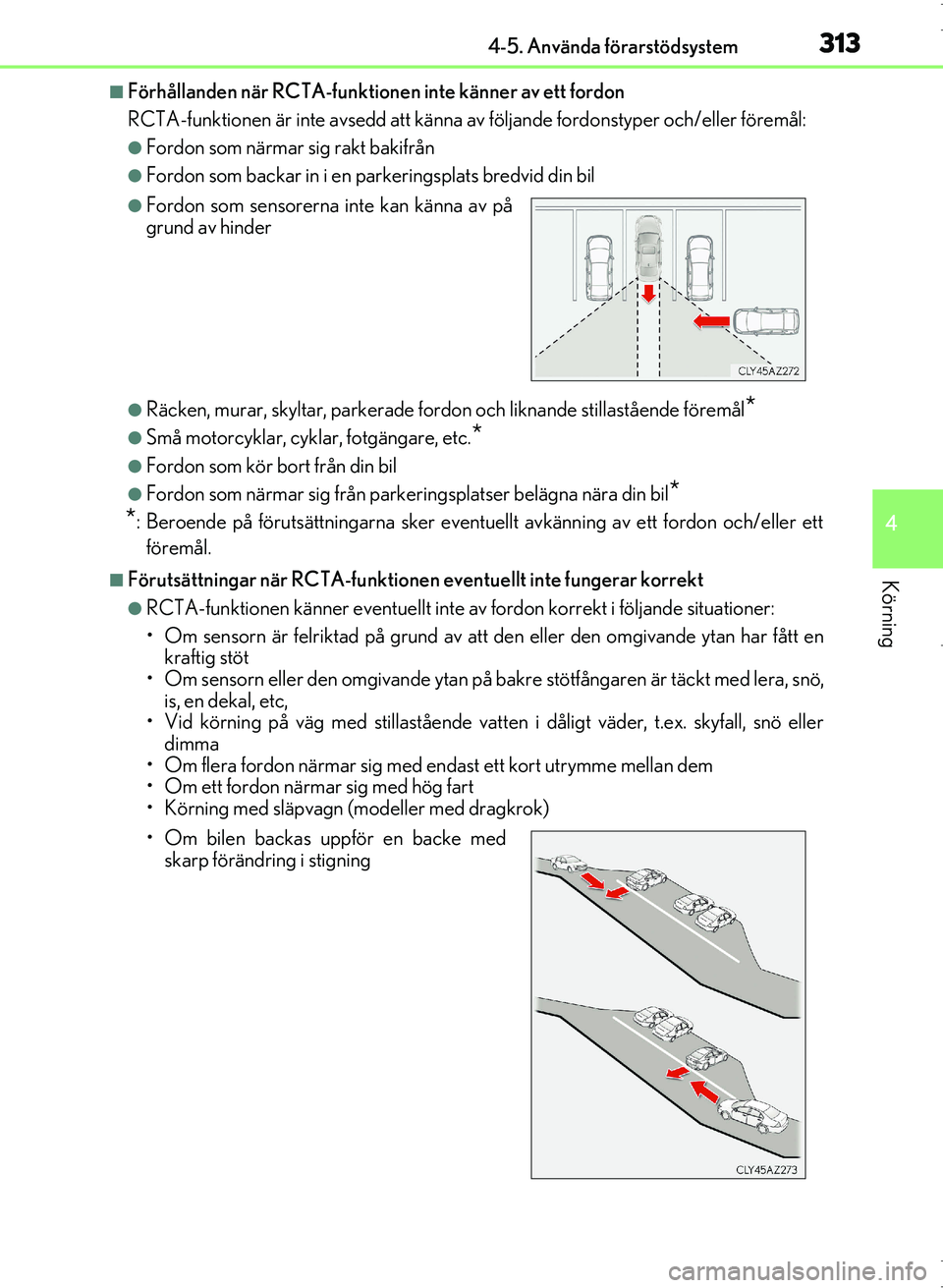

Page 313 of 648

3134-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Förhållanden när RCTA-funktionen inte känner av ett fordon
RCTA-funktionen är inte avsedd att känna av följande fordonstyper och/eller föremål:
●Fordon som närmar sig rakt bakifrån
●Fordon som backar in i en parkeringsplats bredvid din bil
●Räcken, murar, skyltar, parkerade fo rdon och liknande stillastående föremål*
●Små motorcyklar, cyklar, fotgängare, etc.*
●Fordon som kör bort från din bil
●Fordon som närmar sig från parker ingsplatser belägna nära din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/eller ett
föremål.
■Förutsättningar när RCTA-funktionen eventuellt inte fungerar korrekt
●RCTA-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har fått en kraftig stöt
• Om sensorn eller den omgivande ytan på ba kre stötfångaren är täckt med lera, snö,
is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller
dimma
• Om flera fordon närmar sig med en dast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Körning med släpvagn (modeller med dragkrok)
●Fordon som sensorerna inte kan känna av på
grund av hinder
• Om bilen backas uppför en backe med
skarp förändring i stigning
OM53D89SE.book Page 313 Monday, November 14, 2016 7:18 PM

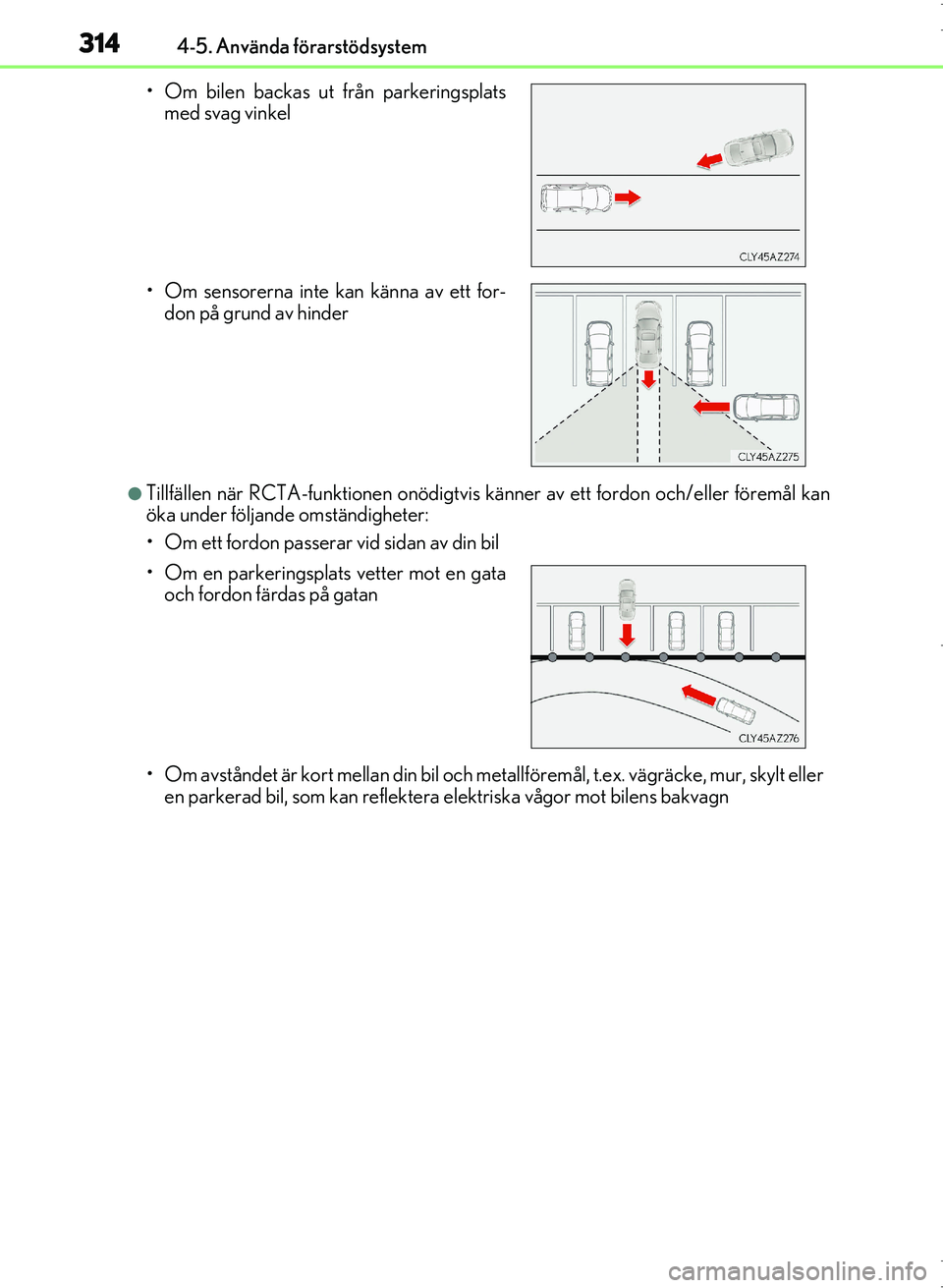

Page 314 of 648

3144-5. Använda förarstödsystem
OM53D89SE
●Tillfällen när RCTA-funktionen onödigtvis känner av ett fordon och/eller föremål kan
öka under följande omständigheter:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och meta llföremål, t.ex. vägräcke, mur, skylt eller
en parkerad bil, som kan reflektera elektriska vågor mo t bilens bakvagn
• Om bilen backas ut från parkeringsplats
med svag vinkel
• Om sensorerna inte kan känna av ett for- don på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
OM53D89SE.book Page 314 Monday, November 14, 2016 7:18 PM
Page 427 of 648

4276-1. Grundläggande funktion för Remote Touch-skärmen
6
Invändiga funktioner
OM53D89SE
■Välja funktionsskärm
För inställningsknappen till Remote Touch åt vänster för att välja huvudskärm.
För inställningsknappen till Remote Touch åt höger för att välja sidoskärm.
■ Huvudskärm
Se respektive avsnitt och instruktionsboken till navigations- och multimedia-
systemet för uppgifter om funktionerna och handhavandet av huvudskärmen.
■Sidoskärm
Standardskärmar
Använd skärmknapparna på displayens högra sida för att ändra visningen på
sidoskärmen.
Navigationssystem
*
Audio*
Telefon*
Bilinformation ( →Sid. 116)
Luftkonditionering
(→ Sid. 434)
Välj för att dölja sidoskärmen.
Om det som visas på huvudskär-
men är kompatibelt ( →Sid. 426)
med helskärm kommer det att
visas som helskärm.
Funktionsskärmar
Var och en av följande skärmar visas automatiskt enligt rådande förhållanden. • Lexus parkeringssensor ( →Sid. 279)
• Telefon
*
• Körläge ( →Sid. 315)
*: Se instruktionsboken till navigations- och multimediasystemet.
Delad skärm
1
2
3
4
5
6
OM53D89SE.book Page 427 Monday, November 14, 2016 7:18 PM
Page 430 of 648

4306-2. Använda luftkonditioneringssystemet
OM53D89SE
■Justera temperaturinställningen
Justera temperaturinställningen
genom att föra fingret längs sensorn.
Temperaturinställningen kan också
justeras genom att sensorn vidrörs.
När temperaturen har ändrats hörs
en summeton.
■Fläkthastighet, inställning
Tryck på för att öka fläktens hastighet.
Tryck på för att minska fläktens hastighet.
■Ändra läget för luftflödet
Tryck på för att ändra luftflödet.
Med Lexus Display AudioMed 10,3-tumsskärm
Luftflödet ändras för varje tryckning på knappen. Luftström mot överkroppen.
Luftström mot överkroppen och fötterna.
Luftström mot fötterna.
Luften riktas mot fötterna och avfrostning av vindrutan är aktiverad
1
2
3
4
