instrument panel Lexus IS300h 2016 Ägarmanual (in Swedish)

16Bildregister
OM53D89SE
■Instrumentpanel
Startknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S id. 191
Starta hybridsystemet/ändra lägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 191
Stoppa hybridsystemet i nödsituation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 523
Om hybridsystemet inte startar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 582
Varningsmeddelanden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 560
Växelspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid . 198
Ändra växellägen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 1 98
Säkerhetsanvisningar vid bogsering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 524
Om växelspaken inte går att flytta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 203
Instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 87
Läsa av instrumenten/justera instrumentpanelbelysning . . . . . . . . . . . . . . . Sid. 87
Varningslampor/indikeringslampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 82
Om en varningslampa tänds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 531
1
2
3
OM53D89SE.book Page 16 Monda y, November 14, 2016 7:18 PM

18Bildregister
OM53D89SE
■Strömställare, knappar, reglage
Automatiskt helljus, reglage*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 212
Avfrostare för vindrutetorkare
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 437
ASC (Aktiv ljudreglering), reglage
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 208
Vägmätare/trippmätare och trippmätare,
nollställningsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 97
Instrumentpanelbelysning, reglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 90
Solskyddsgardin bak, reglage
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 455
Lexus parkeringssensor
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 278
BSM (Dödavinkelvarnare) huvudreglage
* . . . . . . . . . . . . . . . . . . . . . .Sid. 303
1
2
3
4
5
6
7
8
OM53D89SE.book Page 18 Monda y, November 14, 2016 7:18 PM

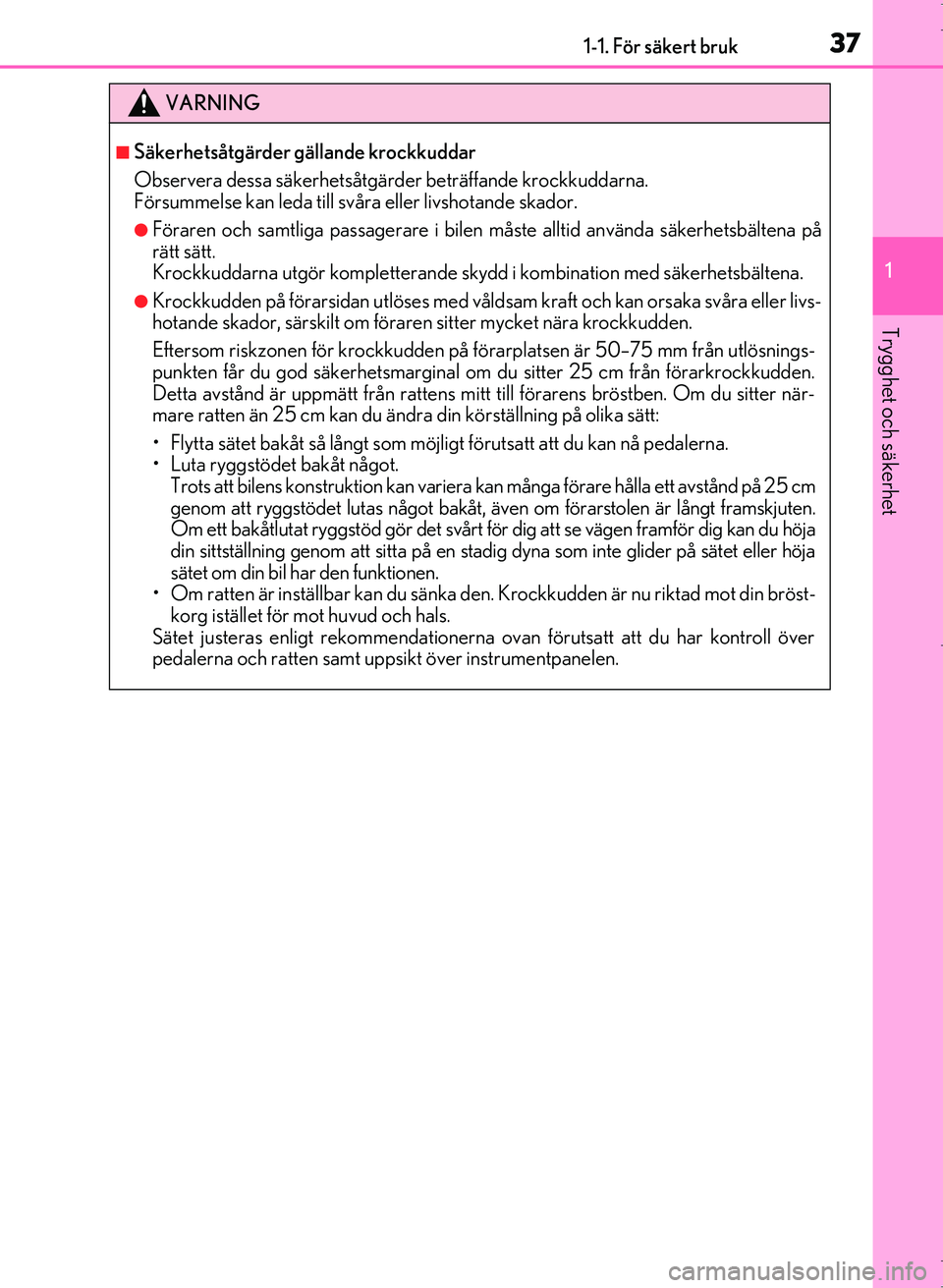

371-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
VARNING
■Säkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna. Försummelse kan leda till svåra eller livshotande skador.
●Föraren och samtliga passagerare i bilen måste alltid an vända säkerhetsbältena på
rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhetsbältena.
●Krockkudden på förarsidan ut löses med våldsam kraft och kan orsaka svåra eller livs-
hotande skador, särskilt om förare n sitter mycket nära krockkudden.
Eftersom riskzonen för krockkudden på fö rarplatsen är 50–75 mm från utlösnings-
punkten får du god säkerhetsmarginal om du sitter 25 cm från förarkrockkudden.
Detta avstånd är uppmätt från rattens mitt till förarens bröstben. Om du sitter när-
mare ratten än 25 cm kan du ändr a din körställning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något. Trots att bilens konstruktion kan variera ka n många förare hålla ett avstånd på 25 cm
genom att ryggstödet lutas något bakåt, även om förarstolen är långt framskjuten.
Om ett bakåtlutat ryggstöd gör det svårt för dig att se vägen framför dig kan du höja
din sittställning genom att sitta på en stadig dyna som inte glider på sätet eller höja
sätet om din bil har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot din bröst-
korg istället för mot huvud och hals.
Sätet justeras enligt rekomme ndationerna ovan förutsatt att du har kontroll över
pedalerna och ratten samt up psikt över instrumentpanelen.
OM53D89SE.book Page 37 Monda y, November 14, 2016 7:18 PM

381-1. För säkert bruk
OM53D89SE
VARNING
■Säkerhetsåtgärder gällande krockkuddar
●Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft och kan
orsaka svåra eller livshotande skador, särskilt om passageraren i framsätet sitter
mycket nära krockkudden. Framsätespassagerarens säte bör vara så långt från
krockkudden som möjligt med ryggstödet instäl lt så att passageraren sitter upprätt.
●Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få svåra eller
livshotande skador om en krockkudde blåses upp. Barn som är för små för att
använda säkerhetsbälte ska sitta rätt fastsp ända i en bilbarnstol. Lexus rekommende-
rar starkt att spädbarn och småbarn alltid placeras i baksätet och spänns fast på rätt
sätt. Baksätet är säkrare för spädbarn och småbarn än passagerarsätet fram.
( → Sid. 51)
●Sitt inte på kanten av sätet och luta dig inte
mot instrumentpanelen.
●Låt inte ett barn stå framför krockkuddeenhe-
ten vid passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
●Låt inte framsätespassageraren ha föremål i knät.
●Ingen bör luta sig mot dö rren, sidobalken i taket
eller mot stolparna fram, på sidan eller bak.
OM53D89SE.book Page 38 Monda y, November 14, 2016 7:18 PM

391-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
VARNING
■Säkerhetsåtgärder gällande krockkuddar
●Häng inte galgar eller hårda föremål på rockhängarna. Alla sådana föremål kan bli
som projektiler och orsaka svåra eller livshotande skador om sidokrockgardinen
skulle lösas ut.
●Om ett vinyllock har placerats i området dä r knäkrockkudden utlöses ska det avlägsnas.
●Använd inga tillbehör på sätena som täcker delarna där sido krockkuddarna blåses
upp eftersom det kan hindra uppblåsninge n av krockkuddarna. Sådana tillbehör kan
medföra att sidokrockkuddarna inte aktivera s korrekt, att systemet sätts ur funktion
eller att sidokrockkuddarna bl åses upp oväntat vilket kan leda till svåra eller livsho-
tande skador.
●Se till att ingen står på knä mot dörren på
framsätespassagerarens plats, eller sticker ut
huvud eller händer utanför bilen.
●Fäst inga föremål på instrumentbrädan, ratt-
navet eller instrument panelens nedre del,
ingen bör heller luta sig mot dessa delar.
Sådana föremål kan bl i som projektiler om
krockkuddarna framför föraren och framsätes-
passageraren samt knäkrockkuddarna löses ut.
●Fäst inga föremål på ytor såsom dörrar, vind-
rutans glas, sidodörrarnas rutor, stolparna
fram eller bak, taklister eller handtag. (Gäller
inte dekalen för hastighetsbegränsning
→ Sid. 570)
OM53D89SE.book Page 39 Monda y, November 14, 2016 7:18 PM

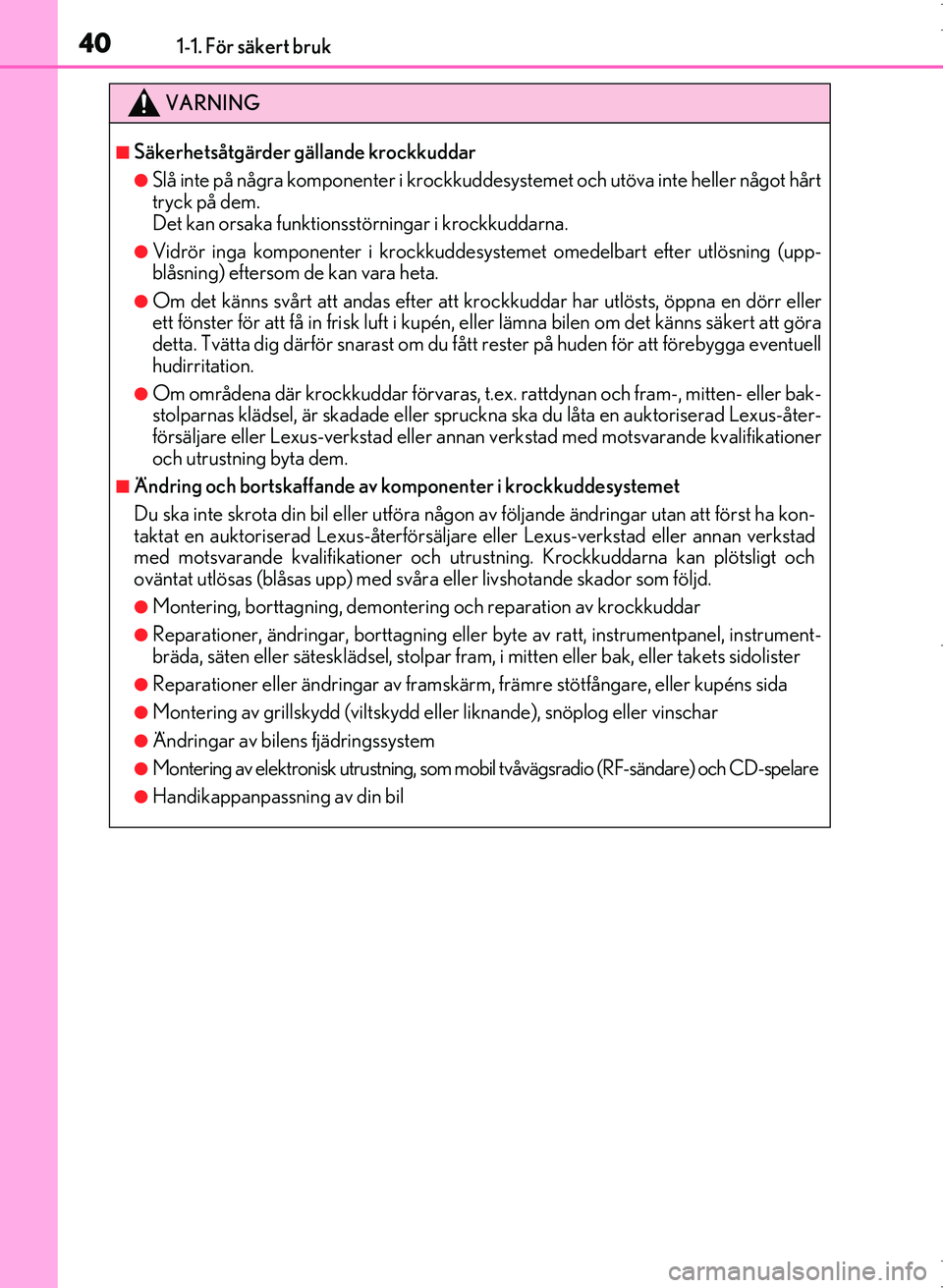

401-1. För säkert bruk
OM53D89SE
VARNING
■Säkerhetsåtgärder gällande krockkuddar
●Slå inte på några komponenter i krockkuddesystemet och utöva inte heller något hårt
tryck på dem.
Det kan orsaka funktionsstörningar i krockkuddarna.
●Vidrör inga komponenter i krockkuddesys temet omedelbart efter utlösning (upp-
blåsning) eftersom de kan vara heta.
●Om det känns svårt att andas efter att kroc kkuddar har utlösts, öppna en dörr eller
ett fönster för att få in frisk luft i kupén, eller lämna bilen om det känns säkert att göra
detta. Tvätta dig därför snarast om du fått rester på huden för att förebygga eventuell
hudirritation.
●Om områdena där krockkuddar förvaras, t.ex. rattdynan och fram-, mitten- eller bak-
stolparnas klädsel, är skadade eller spruckna ska du låta en auktoriserad Lexus-åter-
försäljare eller Lexus-verkst ad eller annan verkstad med motsvarande kvalifikationer
och utrustning byta dem.
■Ändring och bortskaffande av komponenter i krockkuddesystemet
Du ska inte skrota din bil eller utföra någon av följande än dringar utan att först ha kon-
taktat en auktoriserad Lexus-återförsäljare eller Lexus-verkstad eller annan verkstad
med motsvarande kvalifikationer och utru stning. Krockkuddarna kan plötsligt och
oväntat utlösas (blåsas upp) med svår a eller livshotande skador som följd.
●Montering, borttagning, demontering och reparation av krockkuddar
●Reparationer, ändringar, borttagning eller by te av ratt, instrumentpanel, instrument-
bräda, säten eller sätesklädsel, stolpar fram, i mitten eller bak, eller takets sidolister
●Reparationer eller ändringar av framskärm, främre stötfångare, eller kupéns sida
●Montering av grillskydd (viltskydd eller liknande), snöplog eller vinschar
●Ändringar av bilens fjädringssystem
●Montering av elektronisk utrustning, som mobil tvåvägsradio (RF-sändare) och CD-spelare
●Handikappanpassning av din bil
OM53D89SE.book Page 40 Monday, November 14, 2016 7:18 PM

441-1. För säkert bruk
OM53D89SE
■Kontakta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller annan verk-
stad med motsvarande kvalifikationer vid följande tillfällen
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta en auktoriserad
Lexus-återförsäljare eller Lexus-verkstad, eller annan verk stad med motsvarande kvalifi-
kationer.
●Någon av krockkuddarna har blåsts upp.
●Om bilens front har blivit skadad eller defor-
merad eller varit utsatt för en olycka som inte
var så kraftig att de främre krockkuddarna har
löst ut.
●Om ett dörrparti eller dess omgivande ytor
blivit skadade eller deformerade, eller om
bilen varit utsatt för en olycka som inte var så
kraftig att sidokrockku ddarna och sidokrock-
gardinerna har löst ut.
●Rattdynan, instrumentbrädan nära framsätes-
passagerarens krockkudd e eller instrument-
panelens nedre del har blivit repad, sprucken
eller på annat sätt skadad.
●Om ytan på sätena där sidokrockkudden är
monterad har blivit repad, sprucken eller på
annat sätt skadad.
●Om klädseln på främre dörrstolparna, bakre
dörrstolparna eller takklädseln innanför vilken
sidokrockgardinen sitter har blivit repad,
sprucken eller på annat sätt skadad.
OM53D89SE.book Page 44 Monda y, November 14, 2016 7:18 PM

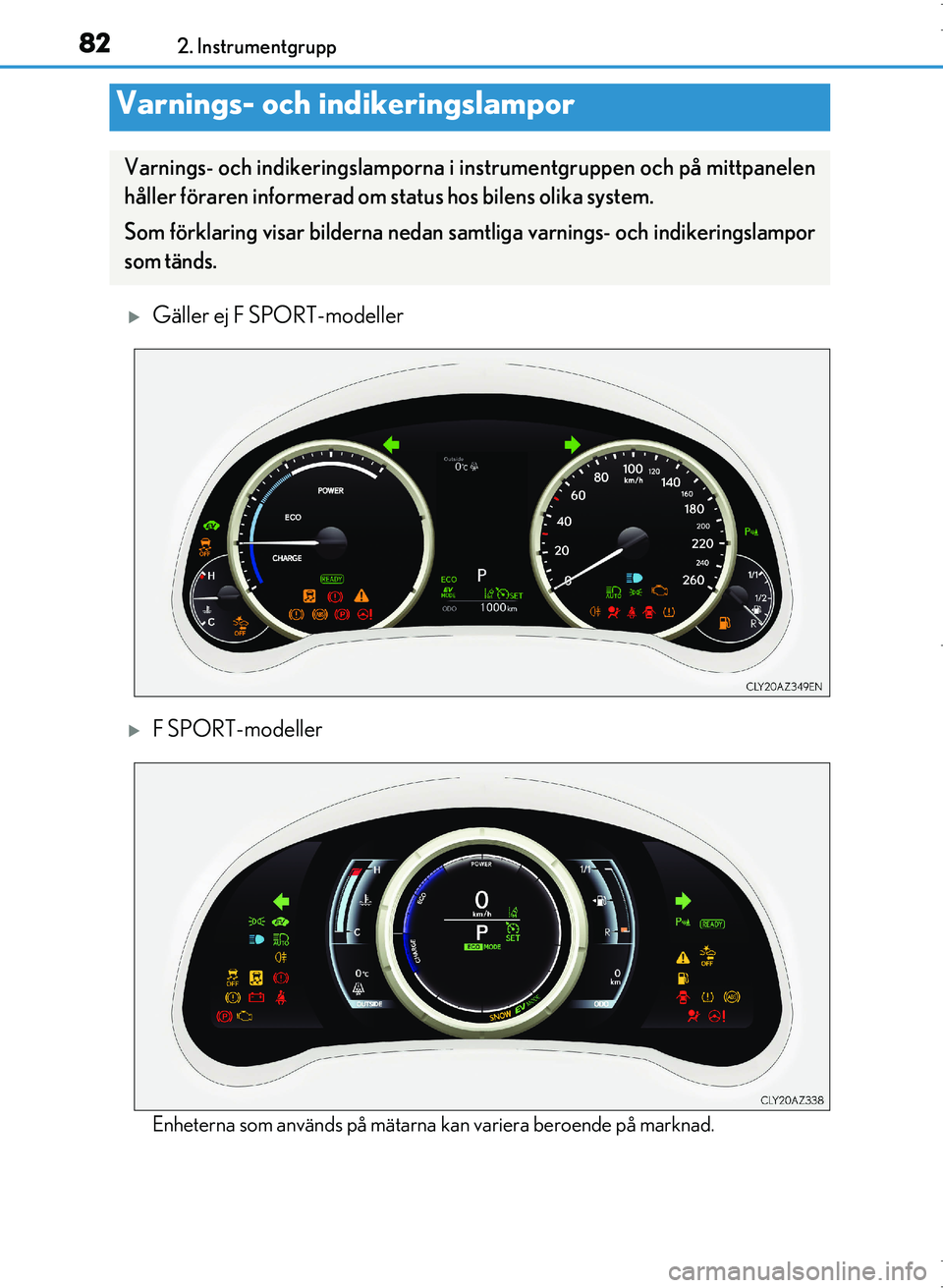

82
OM53D89SE2. Instrumentgrupp
Gäller ej F SPORT-modeller
F SPORT-modeller
Enheterna som används på mätarna
kan variera beroende på marknad.
Varnings- och indikeringslampor
Varnings- och indikeringslamporna i instrumentgruppen och på mittpanelen
håller föraren informerad om status hos bilens olika system.
Som förklaring visar bilderna nedan samtliga varnin gs- och indikeringslampor
som tänds.
OM53D89SE.book Page 82 Monda y, November 14, 2016 7:18 PM

832. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
Varningslamporna informerar föraren om funktionsstörningar i något av bilens system.
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att systemkontroll utförs.
De släcks när hybridsystemet startas, eller efter några sekunder. En funktionsstörning kan
föreligga om en lampa inte tänd s eller släcks. Låt en auktoriserad Lexus-återförsäljare eller
Lexus-verkstad, eller annan verkstad med motsvarande kvalifikation er kontrollera bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
*3: Den här lampan tänds på mittpanelen.
Varningslampor
*1
Bromssystem, varnings-
lampa (→Sid. 531)
*1, 2
(i förekom-
mande fall)
PCS, varningslampa
( → Sid. 533)
*1Bromssystem, varnings-
lampa ( →Sid. 531)*1Slirindikeringslampa
(→ Sid. 533)
*1
(i förekom-
mande fall)
Laddningssystem,
varningslampa ( →Sid. 531)Öppen dörr, varningslampa
(→ Sid. 533)
*1Funktionsstörning,
indikeringslampa
(→ Sid. 531)Låg bränslenivå, varnings-
lampa ( →Sid. 533)
*1Krockkuddesystem,
varningslampa
(→ Sid. 532)Förare och framsätespassa-
gerare, påminnelselampa
för säkerhetsbälte
(→ Sid. 533)
*1ABS, varningslampa
(→ Sid. 532)*3Säkerhetsbälte i baksätet,
påminnelselampor
(→ Sid. 534)
Parkeringsbroms, varnings-
lampa ( →Sid. 532)*1Huvudvarningslampa
(→ Sid. 534)
*1Elektriskt servostyrnings-
system, varningslampa
(→ Sid. 532)*1Lågt lufttryck i däck, var-
ningslampa ( →Sid. 534)
(i förekom-
mande fall)
LDA (Körfilsvarning), indi-
keringslampa (→Sid. 532)
OM53D89SE.book Page 83 Monda y, November 14, 2016 7:18 PM

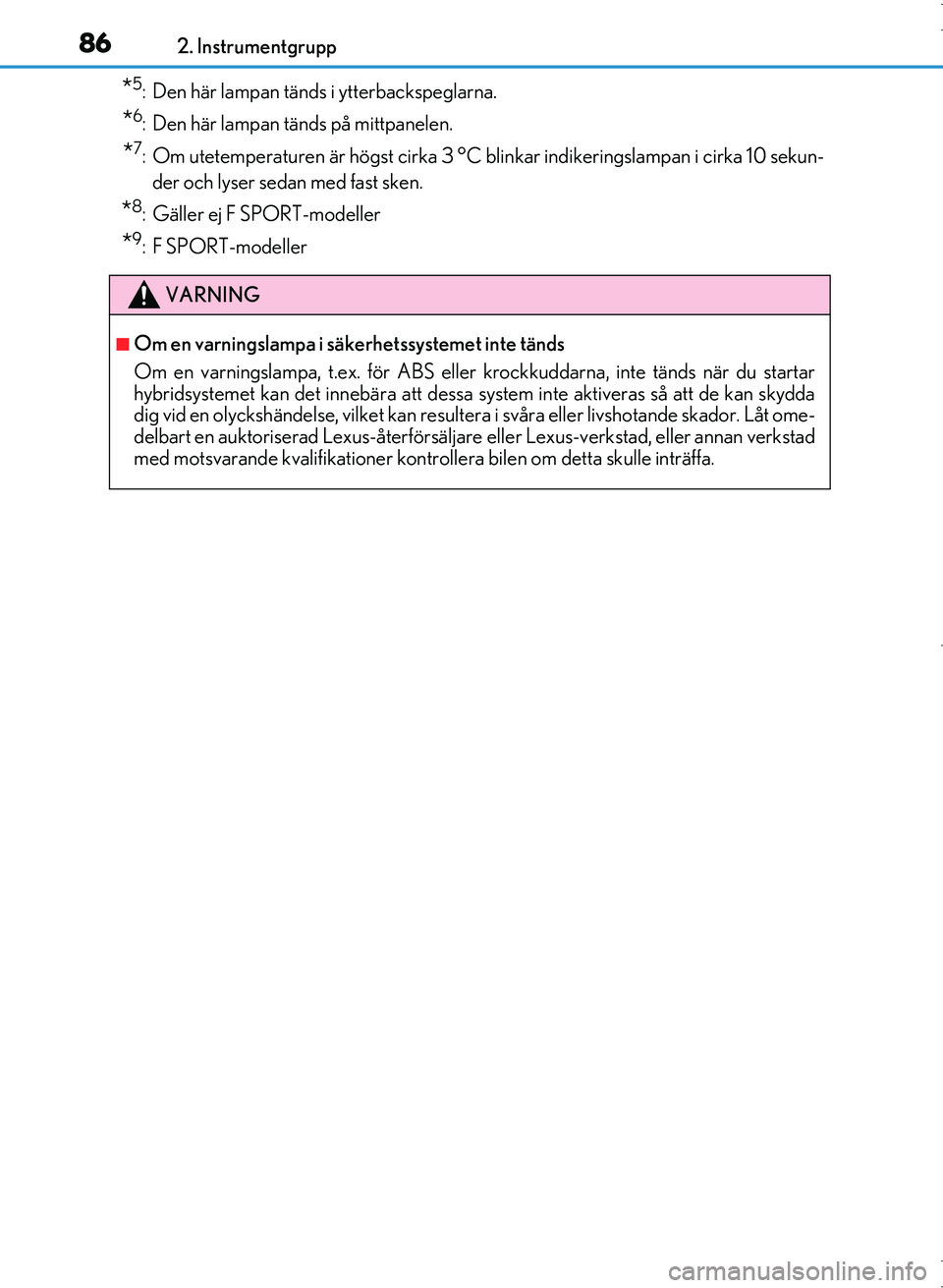

862. Instrumentgrupp
OM53D89SE
*5: Den här lampan tänds i ytterbackspeglarna.
*6: Den här lampan tänds på mittpanelen.
*7: Om utetemperaturen är högst cirka 3 °C b linkar indikeringslampan i cirka 10 sekun-
der och lyser sedan med fast sken.
*8: Gäller ej F SPORT-modeller
*9: F SPORT-modeller
VARNING
■Om en varningslampa i säke rhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tä nds när du startar
hybridsystemet kan det innebä ra att dessa system inte aktiveras så att de kan skydda
dig vid en olyckshändelse, vilket kan result era i svåra eller livshotande skador. Låt ome-
delbart en auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen om detta skulle inträffa.
OM53D89SE.book Page 86 Monday, November 14, 2016 7:18 PM
