1012. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
Waarschuwingslampjes informeren de bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er een
systeemcontrole wordt uitgevoerd. Ze gaan ui t nadat het hybridesysteem is ingeschakeld
of na enkele seconden. Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of uitgaat. Laat de auto contro leren door een erkende Lexus-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Dit lampje brandt in het centrale paneel.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→ Blz. 575)*1, 2
(indien aanwezig)
Waarschuwingslampje PCS
(→ Blz. 577)
*1Waarschuwingslampje
remsysteem ( →Blz. 575)*1Controlelampje
Traction Control
(→ Blz. 577)
*1
(indien aanwezig)
Laadstroomcontrolelampje
(→ Blz. 575)Waarschuwingslampje
open portier/achterklep
(→ Blz. 577)
*1Motorcontrolelampje
(→ Blz. 576)Waarschuwingslampje
laag brandstofniveau
(→ Blz. 577)
*1Waarschuwingslampje SRS
(→ Blz. 576)
Controlelampje
bestuurders- en
voorpassagiersgordel
(→ Blz. 578)
*1Waarschuwingslampje ABS
(→ Blz. 576)*3Controlelampjes
achterpassagiersgordels
(→ Blz. 578)
Waarschuwingslampje
parkeerrem
(→ Blz. 576)*1Centraal
waarschuwingslampje
(→ Blz. 578)
*1Waarschuwingslampje
elektrische
stuurbekrachtiging
(→ Blz. 576)*1Waarschuwingslampje
lage bandenspanning
(→ Blz. 578)
(indien aanwezig)
Controlelampje LDA
(Lane Departure Alert)
(→ Blz. 576)
IS300h_OM_Europe_OM53D89E.book P age 101 Tuesday, November 29, 2016 2:44 PM

1022. Instrumentenpaneel
IS300h_EE(OM53D89E)
De controlelampjes informeren de bestuurder over de bedrijfsstatus van de ver-
schillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
( → Blz. 233)*2
(indien aanwezig)
Controlelampje LDA
(Lane Departure Alert)
(→ Blz. 279)
Controlelampje achterlicht
( → Blz. 237)

(indien aanwezig)
Controlelampje Lexus
Parking Assist-sensor
(→ Blz. 309)
Controlelampje grootlicht
( → Blz. 237)
*1, 2 Controlelampje
Traction Control
(→ Blz. 353)
*1
(indien aanwezig)
Controlelampje Automatic
High Beam-systeem
(→ Blz. 240)*1Controlelampje VSC OFF
(→ Blz. 354)
Controlelampje
mistachterlicht
( → Blz. 244)
*1, 3
(indien aanwezig)
Waarschuwingslampje PCS
(→ Blz. 269)
(indien aanwezig)
Controlelampje cruise
control ( →Blz. 293, 305)*4, 5
(indien aanwezig)
BSM-indicatoren
(Blind Spot Monitor) in de
buitenspiegels ( →Blz. 334)
(indien aanwezig)
Controlelampje
Dynamic Radar Cruise
Control ( →Blz. 293)*6Controlelampje
antidiefstalsysteem
(→ Blz. 86, 92)
(indien aanwezig)
Controlelampje
cruise control SET
(→ Blz. 293, 305)*7Controlelampje
lage buitentemperatuur
(→ Blz. 105)
(indien aanwezig)
Controlelampje LDA
(Lane Departure Alert)
(→ Blz. 279) Controlelampje READY
(
→ Blz. 219)
(indien aanwezig)
Controlelampje LDA
(Lane Departure Alert)
(→ Blz. 279) Controlelampje EV-modus
(
→ Blz. 79)
IS300h_OM_Europe_OM53D89E.book P age 102 Tuesday, November 29, 2016 2:44 PM

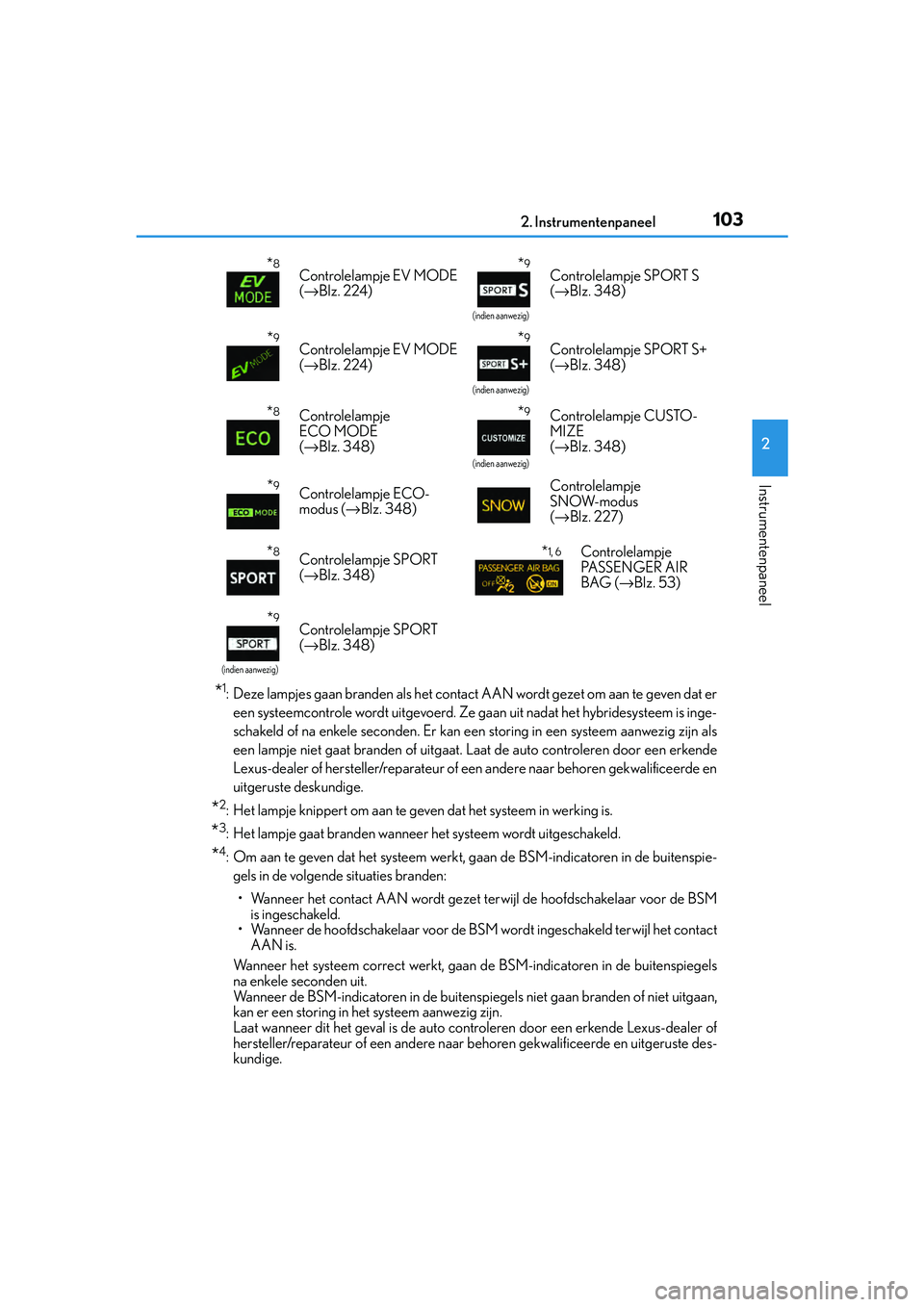

1032. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat ereen systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is inge-
schakeld of na enkele seconden. Er kan ee n storing in een systeem aanwezig zijn als
een lampje niet gaat branden of uitgaat. Laat de auto controleren door een erkende
Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Het lampje knippert om aan te ge ven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet terwijl de hoofdschakelaar voor de BSM is ingeschakeld.
• Wanneer de hoofds chakelaar voor de BSM wordt ingeschakeld terwijl het contact
AAN is.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of niet uitgaan,
kan er een storing in he t systeem aanwezig zijn.
Laat wanneer dit het geval is de auto controleren door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*8Controlelampje EV MODE
( → Blz. 224)*9
(indien aanwezig)
Controlelampje SPORT S
(→ Blz. 348)
*9Controlelampje EV MODE
(→ Blz. 224)*9
(indien aanwezig)
Controlelampje SPORT S+
(→ Blz. 348)
*8Controlelampje
ECO MODE
(→ Blz. 348)*9
(indien aanwezig)
Controlelampje CUSTO-
MIZE
(→ Blz. 348)
*9Controlelampje ECO-
modus ( →Blz. 348) Controlelampje
SNOW-modus
(
→ Blz. 227)
*8Controlelampje SPORT
(→ Blz. 348)*1, 6Controlelampje
PA S S E N G E R A I R
BAG ( →Blz. 53)
*9
(indien aanwezig)
Controlelampje SPORT
(→ Blz. 348)
IS300h_OM_Europe_OM53D89E.book P age 103 Tuesday, November 29, 2016 2:44 PM

1042. Instrumentenpaneel
IS300h_EE(OM53D89E)
*5: Dit lampje gaat branden in de buitenspiegels.
*6: Dit lampje brandt in het centrale paneel.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en blijft daarna branden.
*8: Behalve F SPORT-uitvoeringen
*9: F SPORT-uitvoeringen
WA A R S C H U W I N G
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zo als het ABS of het waarschuwingslampje
SRS niet gaan branden als u het hybridesyste em start, kan dat betekenen dat deze sys-
temen niet beschikbaa r zijn om u te beschermen in geval van een ongeval, waardoor
ernstig letsel zou kunnen ontstaan. Laat wa nneer dit het geval is de auto onmiddellijk
controleren door een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
IS300h_OM_Europe_OM53D89E.book P age 104 Tuesday, November 29, 2016 2:44 PM

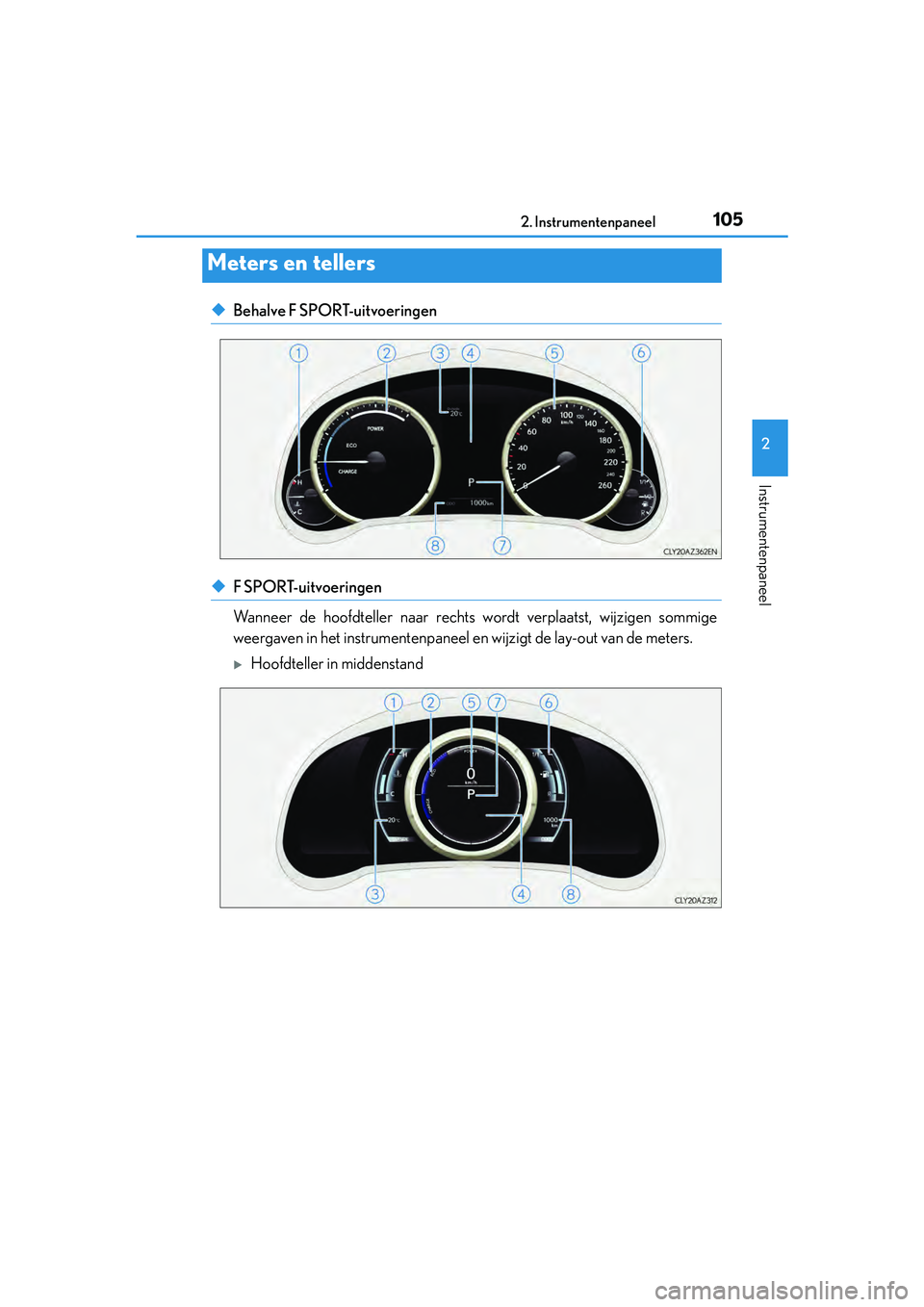

1052. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
◆Behalve F SPORT-uitvoeringen
◆FSPORT-uitvoeringen
Wanneer de hoofdteller naar rechts wordt verplaatst, wijzigen sommige
weergaven in het instrumentenpaneel en wijzigt de lay-out van de meters.
Hoofdteller in middenstand
Meters en tellers
IS300h_OM_Europe_OM53D89E.book P age 105 Tuesday, November 29, 2016 2:44 PM

1062. Instrumentenpaneel
IS300h_EE(OM53D89E)
Hoofdteller naar rechts verplaatst
De eenheden die voor de tellers worden gebruikt, kunnen per regio verschillen.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem weer
(→ Blz. 109)
Afhankelijk van de rijmodus wijzigt dit displa y naar een toerenteller, en op het instel-
lingendisplay kan worden ingesteld dat de toerenteller in iedere rijmodus wordt
weergegeven. ( →Blz. 119)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het controle-
lampje lage buitentemperatuur gaat brande n als de buitentemperatuur 3°C of lager
is.
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto ( →Blz. 111)
Geeft bij een storing waarschuwingsmeldingen weer ( →Blz. 581)
Snelheidsmeter
Brandstofmeter
Schakelstand en schakelbereik ( →Blz. 226)
Weergave kilometerteller en dagteller ( →Blz. 124)
1
2
3
74
5
6
7
8
IS300h_OM_Europe_OM53D89E.book P age 106 Tuesday, November 29, 2016 2:44 PM

1072. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
■Toerentalindicator (F SPORT-uitvoeringen)
Wanneer de motor een ingesteld
toerental bereikt, verschijnt er een
ringvormige indicator in de toeren-
teller.
Het gewenste motortoerental waar-
bij de toerentalindicator wordt weer-
gegeven, kan worden ingesteld via op het multi-informatiedisplay.
( → Blz. 119)
■Toerentalpiek (F SPORT-uitvoeringen)
Wanneer het motortoerental de
waarde van 4.000 omw/min bereikt
of overschrijdt, wordt er gedurende
ongeveer 0,5 seconden een
nabeeld weergegeven van de toe-
renteller bij het hoogste motortoe-
rental.
IS300h_OM_Europe_OM53D89E.book P age 107 Tuesday, November 29, 2016 2:44 PM

1082. Instrumentenpaneel
IS300h_EE(OM53D89E)
■Hoofdteller (F SPORT-uitvoeringen)
Beweegt tussen de positie in het
midden en rechts.
De helderheid van de dashboardverlichting kan worden ingesteld. Donkerder
Helderder
■Tellers en display worden verlicht als
Het contact AAN staat.
■Aanpassing van de helderheid van het dashboard
De helderheid van de dash boardverlichting kan afzonder lijk worden aangepast wanneer
de achterlichten branden en wanneer de achterlichten uit zijn. Wanneer de omgeving
echter licht is (bijvoorbeeld overdag), wordt de helderheid van de dashboardverlichting
niet aangepast wanneer de achterlichten worden ingeschakeld.
De weergave wijzigen
Dimmer dashboardverlichting
1
2
IS300h_OM_Europe_OM53D89E.book P age 108 Tuesday, November 29, 2016 2:44 PM

1092. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
■HybridesysteemindicatorLaadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestop t en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Power-gebied
Laat zien dat de grens van een bereik v oor milieuvriendelijk rijden wordt overschre-
den (bij rijden op vol vermogen en dergelijke).
●Afhankelijk van de geselectee rde rijmodus wordt de hybridesysteemindicator of de
toerenteller weergegeven. Via van het mu lti-informatiedisplay kunt u ook instellen
dat de hybridesysteemindica tor of de toerenteller permanent wordt weergegeven.
( → Blz. 119)
●De hybridesysteemindicator wordt in de volgende situaties weergegeven:
• Wanneer de toerente ller is ingesteld op “weergave afhankelijk van de rijmodus” en
niet de sportmodus als rijmodus is geselecteerd
• Wanneer de toerenteller is ingesteld op permanente weergave van de hybridesys-
teemindicator
●Als u probeert om de naald (behalve F SPORT-uitvoeringen) of de staafjes (F SPORT-
uitvoeringen) tijdens het rijd en in het ECO-gebied te houd en, rijdt u milieuvriendelijker.
●In het oplaadgebied wordt de regeneratiestatus* aangegeven. De geregenereerde
energie wordt gebruikt om het batter ijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld.
Behalve F SPORT-
uitvoeringenF SPORT-uitvoeringen
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 109 Tuesday, November 29, 2016 2:44 PM

1102. Instrumentenpaneel
IS300h_EE(OM53D89E)
■Toerenteller
De hybridesysteemindicator schakelt automatisch over naar de toerenteller wanneer de
rijmodus op de sportmodus wordt ingesteld.
De instellingen van het toerentellerdisplay kunnen worden gewijzigd op het multi-infor-
matiedisplay. (→Blz. 119)
■Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uits toot van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
■Weergave buitentemperatuur
Onder de volgende omstandi gheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd.
●Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
●Wanneer de buitentemperatuur plotseling ve randert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
■Pop-updisplay
●In sommige gevallen, bijvoorbeeld wanneer een schakelaar of toets wordt bediend,
wordt tijdelijk een pop-updisplay weergegeven op het multi-informatiedisplay of op het
scherm van de kilometerteller/da gteller (F SPORT-uitvoeringen).
●Sommige pop-updisplays kunnen worden in- en uitgeschakeld. ( →Blz. 119)
■Persoonlijke voorkeursinstellingen
De weergave van het instrumentenpaneel kan op het multi-informatiedisplay aan de per-
soonlijke voorkeur worden aangepast. ( →Blz. 119)
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
●Laat de naald van de toerenteller niet in het rode gebied komen dat het maximum-
toerental aangeeft.
●Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H) staat, kan
de motor oververhit zijn. Breng in dat ge val de auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de motor nadat deze volledig is afgekoeld.
( → Blz. 636)
IS300h_OM_Europe_OM53D89E.book P age 110 Tuesday, November 29, 2016 2:44 PM
