Lexus IS300h 2017 Handleiding (in Dutch)

6118-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)

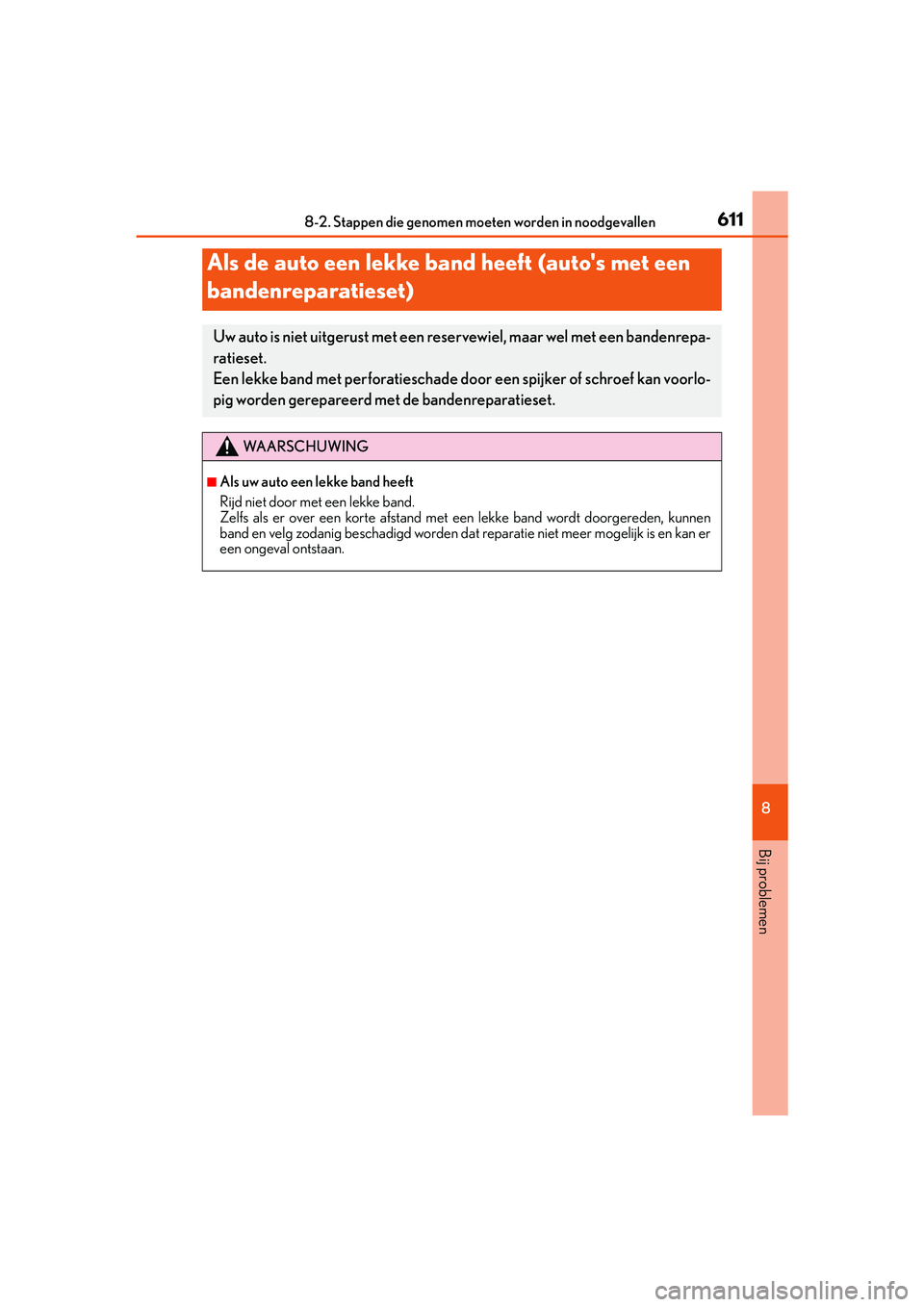

Als de auto een lekke band heeft (auto's met een
bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een bandenrepa-
ratieset.
Een lekke band met perforatieschade do or een spijker of schroef kan voorlo-
pig worden gerepareerd met de bandenreparatieset.
WA A R S C H U W I N G
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan er
een ongeval ontstaan.
IS300h_OM_Europe_OM53D89E.book P age 611 Tuesday, November 29, 2016 2:44 PM

6128-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)

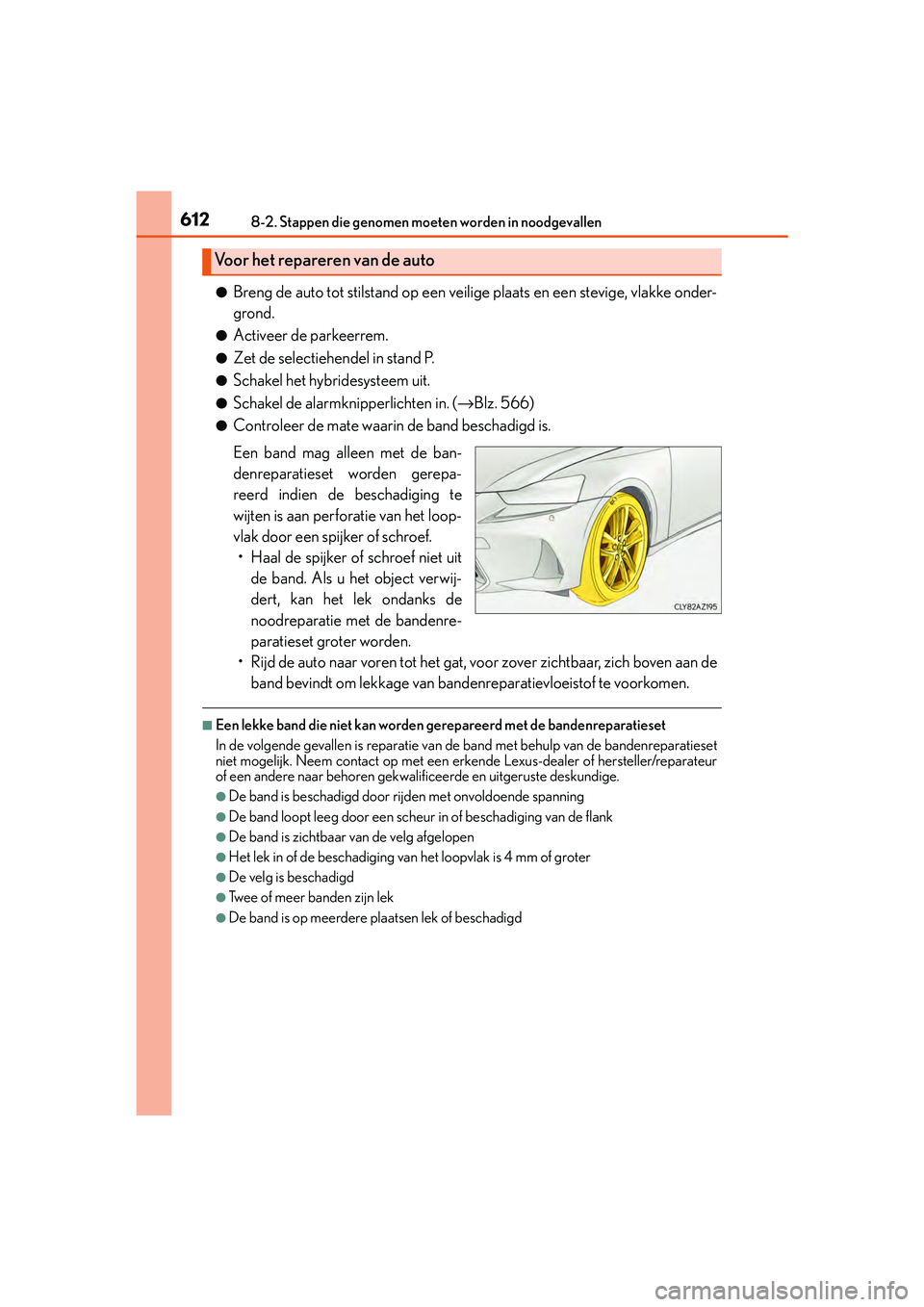

●Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke onder-
grond.
●Activeer de parkeerrem.
●Zet de selectiehendel in stand P.
●Schakel het hybridesysteem uit.
●Schakel de alarmknipperlichten in. ( →Blz. 566)
●Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de ban-
denreparatieset worden gerepa-
reerd indien de beschadiging te
wijten is aan perforatie van het loop-
vlak door een spijker of schroef.
• Haal de spijker of schroef niet uit de band. Als u het object verwij-
dert, kan het lek ondanks de
noodreparatie met de bandenre-
paratieset groter worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan de band bevindt om lekkage van banden reparatievloeistof te voorkomen.
■Een lekke band die niet kan worden gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een erke nde Lexus-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●De band is beschadigd door rijden met onvoldoende spanning
●De band loopt leeg door een scheur in of beschadiging van de flank
●De band is zichtbaar van de velg afgelopen
●Het lek in of de beschadiging van het loopvlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of beschadigd
Voor het repareren van de auto
IS300h_OM_Europe_OM53D89E.book P age 612 Tuesday, November 29, 2016 2:44 PM

6138-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)

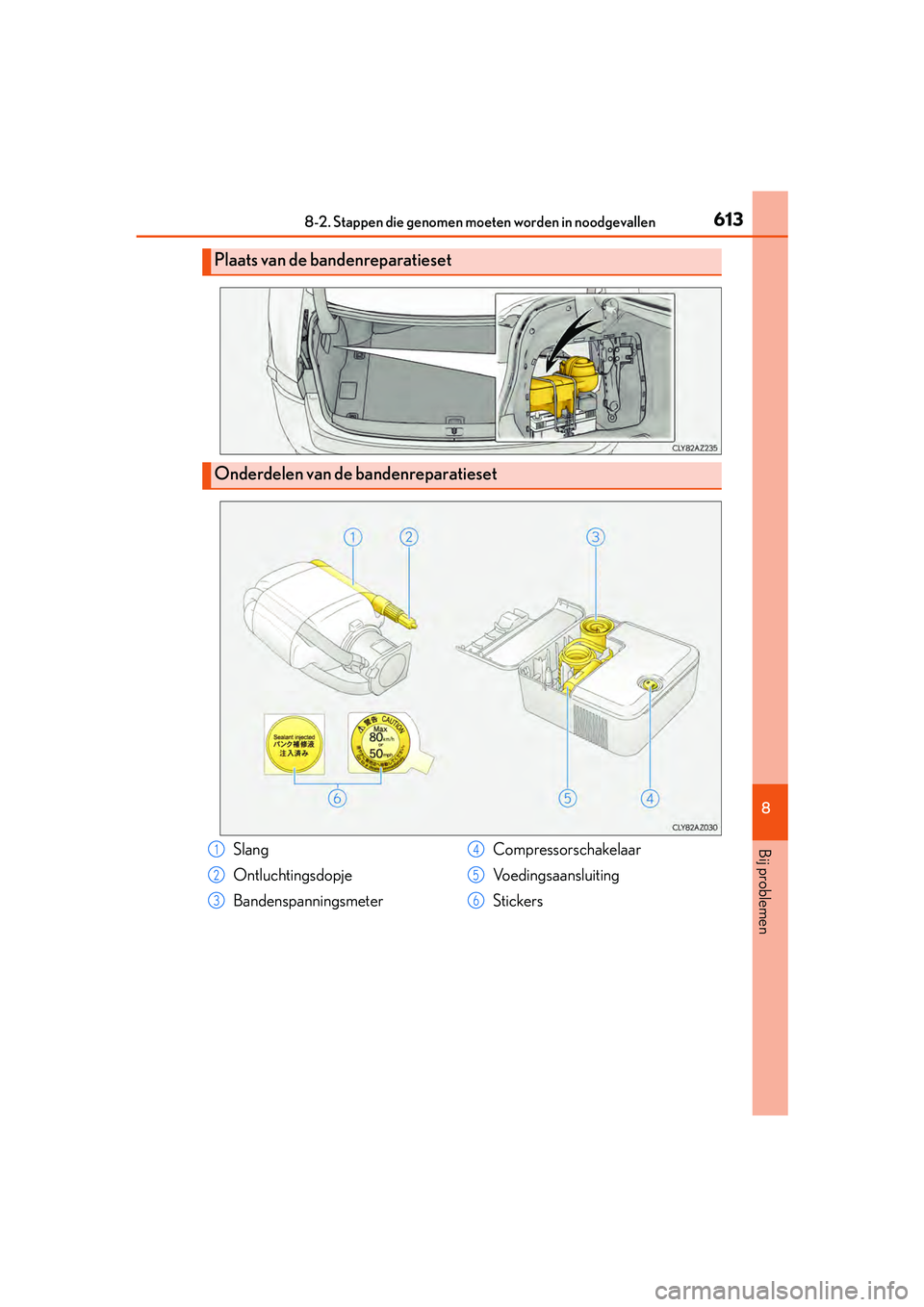

Plaats van de bandenreparatieset
Onderdelen van de bandenreparatieset
Slang
Ontluchtingsdopje
Bandenspanningsmeter Compressorschakelaar
Voedingsaansluiting
Stickers1
2
3
4
5
6
IS300h_OM_Europe_OM53D89E.book P
age 613 Tuesday, November 29, 2016 2:44 PM

6148-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)

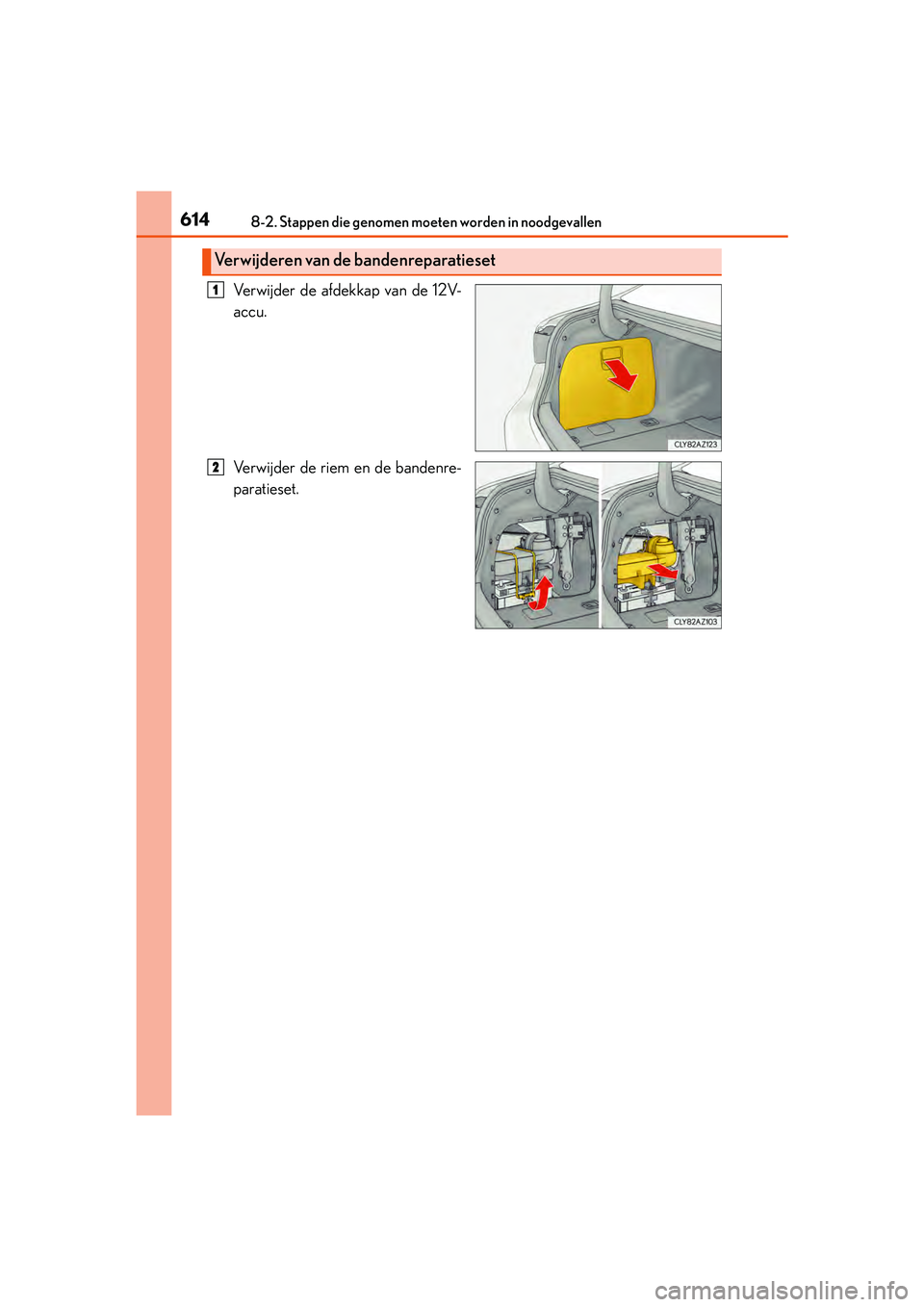

Verwijder de afdekkap van de 12V-
accu.
Verwijder de riem en de bandenre-
paratieset.
Verwijderen van de bandenreparatieset
1
2
IS300h_OM_Europe_OM53D89E.book Page 614 Tuesday, November 29, 2016 2:44 PM

6158-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)

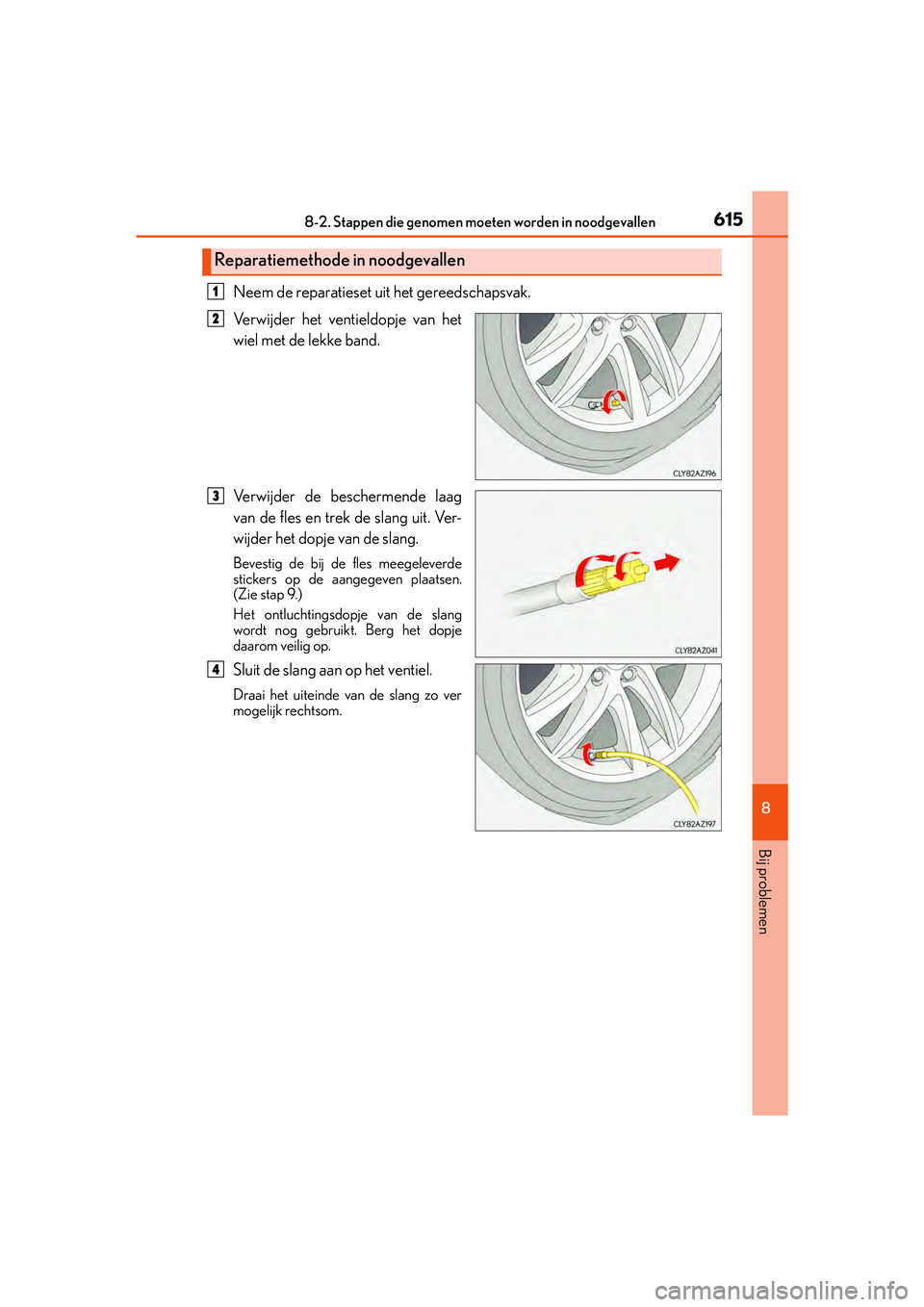

Neem de reparatieset uit het gereedschapsvak.
Verwijder het ventieldopje van het
wiel met de lekke band.
Verwijder de beschermende laag
van de fles en trek de slang uit. Ver-
wijder het dopje van de slang.
Bevestig de bij de fles meegeleverde
stickers op de aangegeven plaatsen.
(Zie stap 9.)
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
Reparatiemethode in noodgevallen
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 615 Tuesday, November 29, 2016 2:44 PM

6168-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)

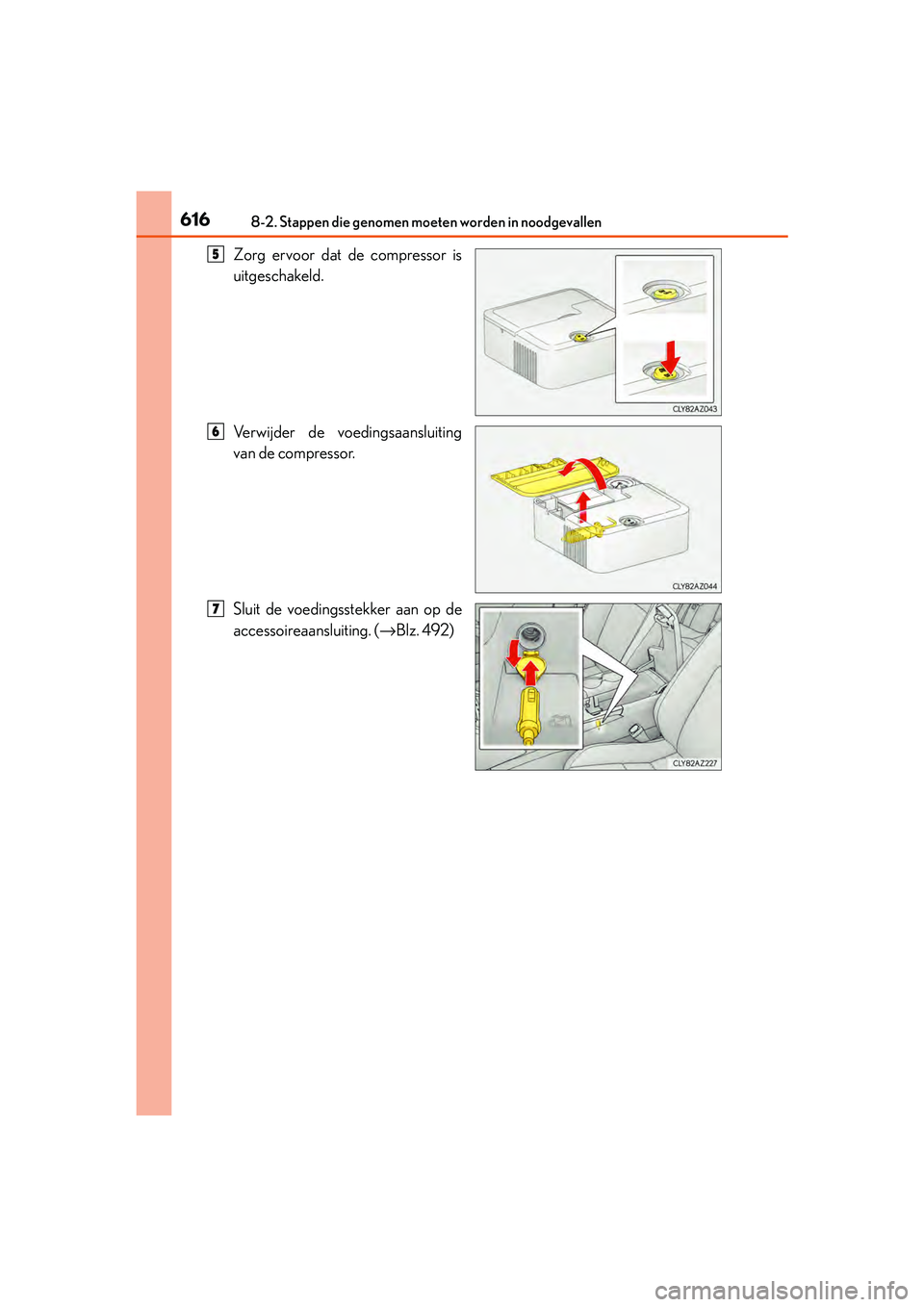

Zorg ervoor dat de compressor is
uitgeschakeld.
Verwijder de voedingsaansluiting
van de compressor.
Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 492)5
6
7
IS300h_OM_Europe_OM53D89E.book P age 616 Tuesday, November 29, 2016 2:44 PM

6178-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)

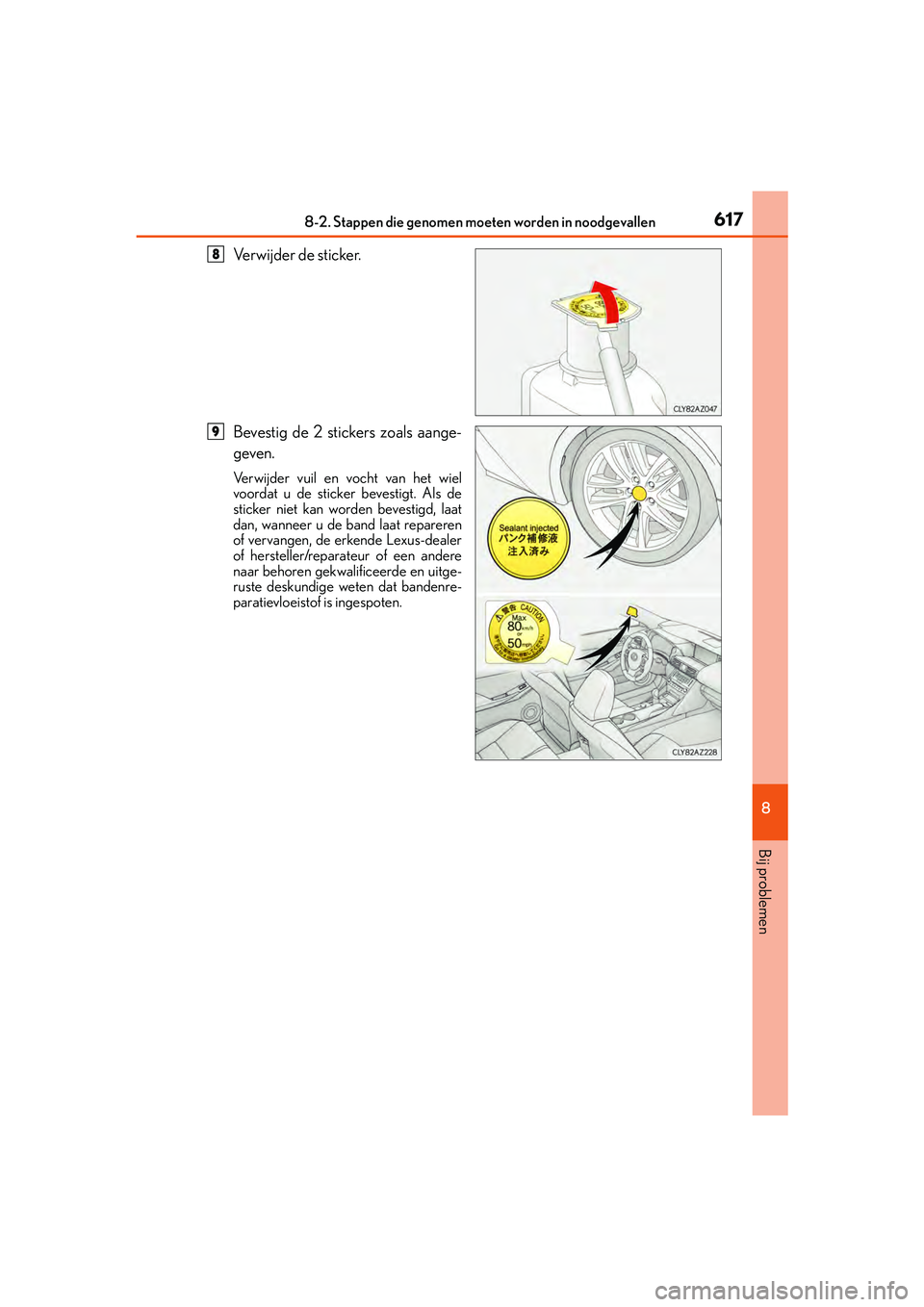

Verwijder de sticker.
Bevestig de 2 stickers zoals aange-
geven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als de
sticker niet kan worden bevestigd, laat
dan, wanneer u de band laat repareren
of vervangen, de erkende Lexus-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige weten dat bandenre-
paratievloeistof is ingespoten.
8
9
IS300h_OM_Europe_OM53D89E.book P age 617 Tuesday, November 29, 2016 2:44 PM

6188-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)

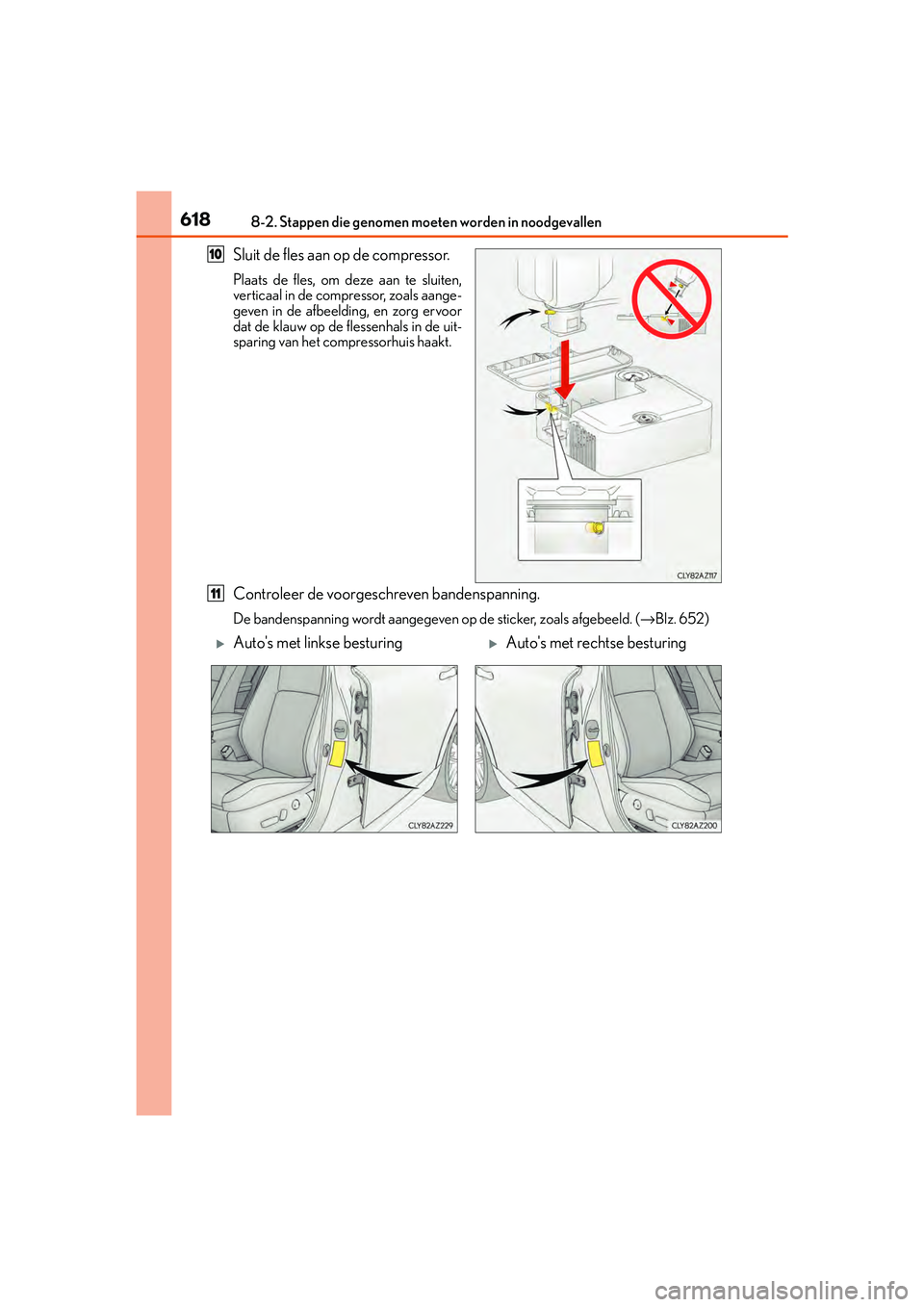

Sluit de fles aan op de compressor.
Plaats de fles, om deze aan te sluiten,
verticaal in de compressor, zoals aange-
geven in de afbeelding, en zorg ervoor
dat de klauw op de flessenhals in de uit-
sparing van het compressorhuis haakt.
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld. ( →Blz. 652)
10
11
Auto's met linkse besturingAuto's met rechtse besturing
IS300h_OM_Europe_OM53D89E.book P age 618 Tuesday, November 29, 2016 2:44 PM

6198-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)

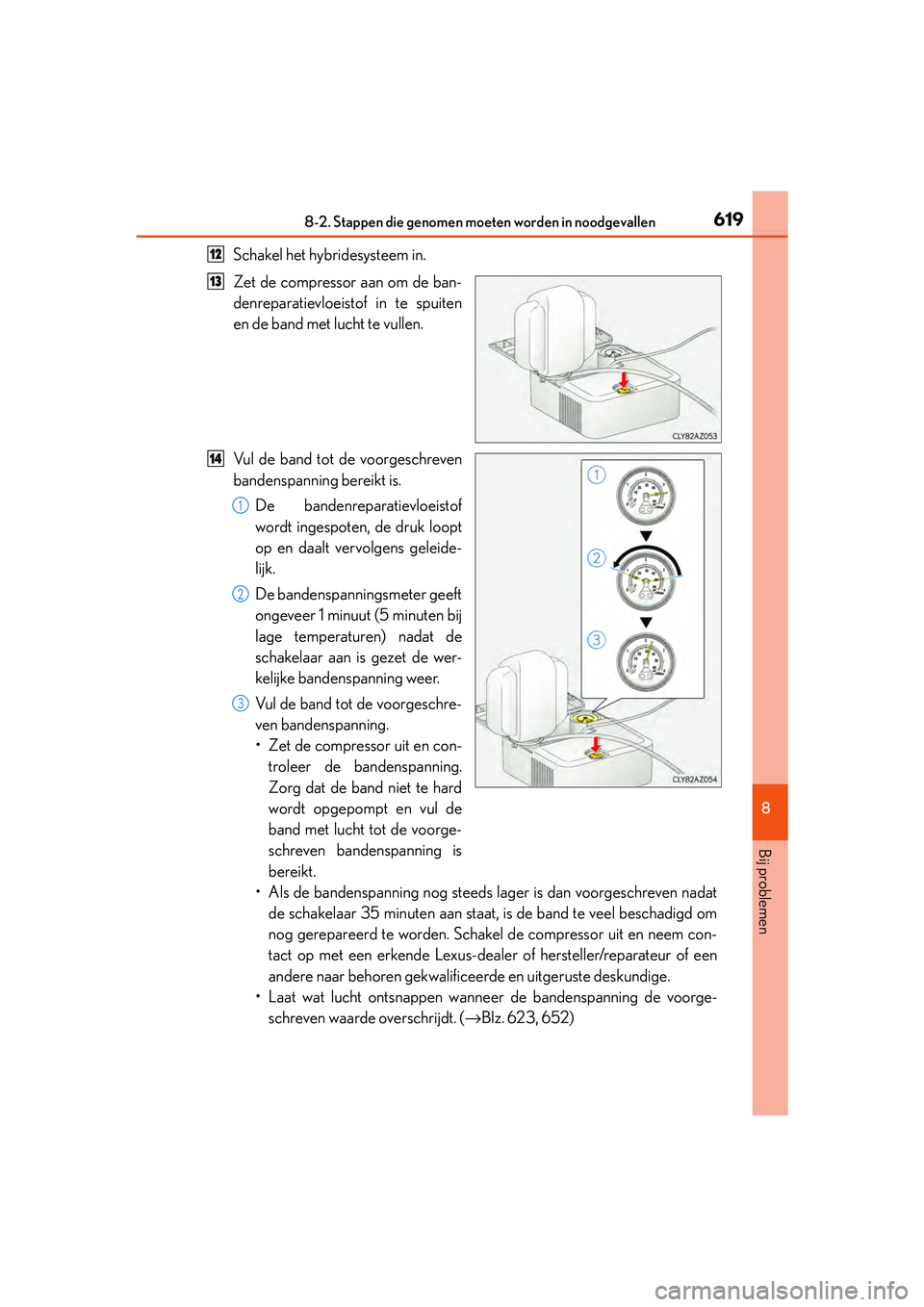

Schakel het hybridesysteem in.
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk loopt
op en daalt vervolgens geleide-
lijk.
De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de
schakelaar aan is gezet de wer-
kelijke bandenspanning weer.
Vul de band tot de voorgeschre-
ven bandenspanning.
• Zet de compressor uit en con-troleer de bandenspanning.
Zorg dat de band niet te hard
wordt opgepompt en vul de
band met lucht tot de voorge-
schreven bandenspanning is
bereikt.
• Als de bandenspanning nog steeds lager is dan voorgeschreven nadat de schakelaar 35 minuten aan staat, is de band te veel beschadigd om
nog gerepareerd te worden. Schakel de compressor uit en neem con-
tact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge-
schreven waarde overschrijdt. ( →Blz. 623, 652)12
13
14
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 619 Tuesday, November 29, 2016 2:44 PM

6208-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)

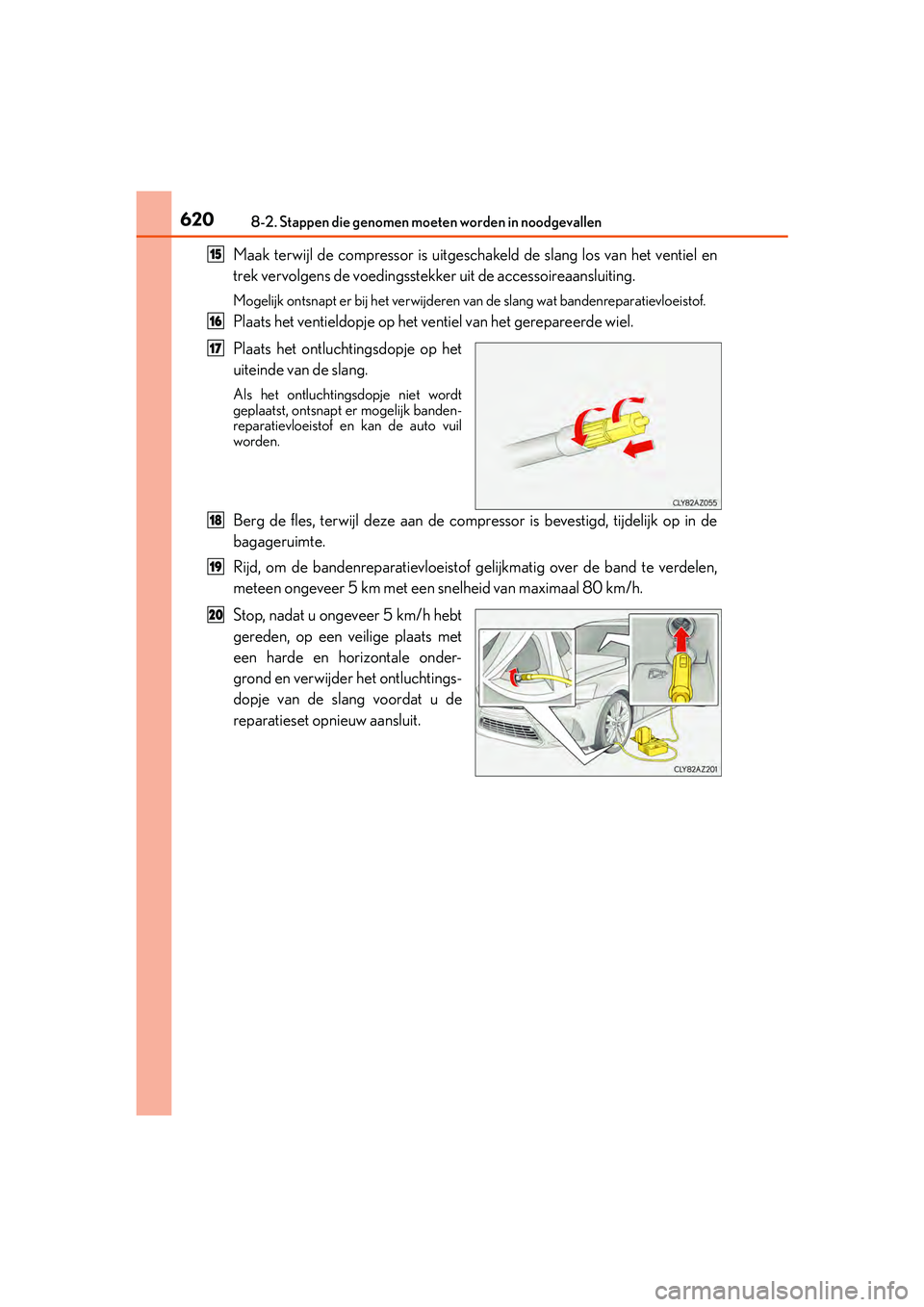

Maak terwijl de compressor is uitgeschakeld de slang los van het ventiel en
trek vervolgens de voedingsstekker uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen va n de slang wat bandenreparatievloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk banden-
reparatievloeistof en kan de auto vuil
worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk op in de
bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te verdelen,
meteen ongeveer 5 km met een snelheid van maximaal 80 km/h.
Stop, nadat u ongeveer 5 km/h hebt
gereden, op een veilige plaats met
een harde en horizontale onder-
grond en verwijder het ontluchtings-
dopje van de slang voordat u de
reparatieset opnieuw aansluit.
15
16
17
18
19
20
IS300h_OM_Europe_OM53D89E.book P age 620 Tuesday, November 29, 2016 2:44 PM
