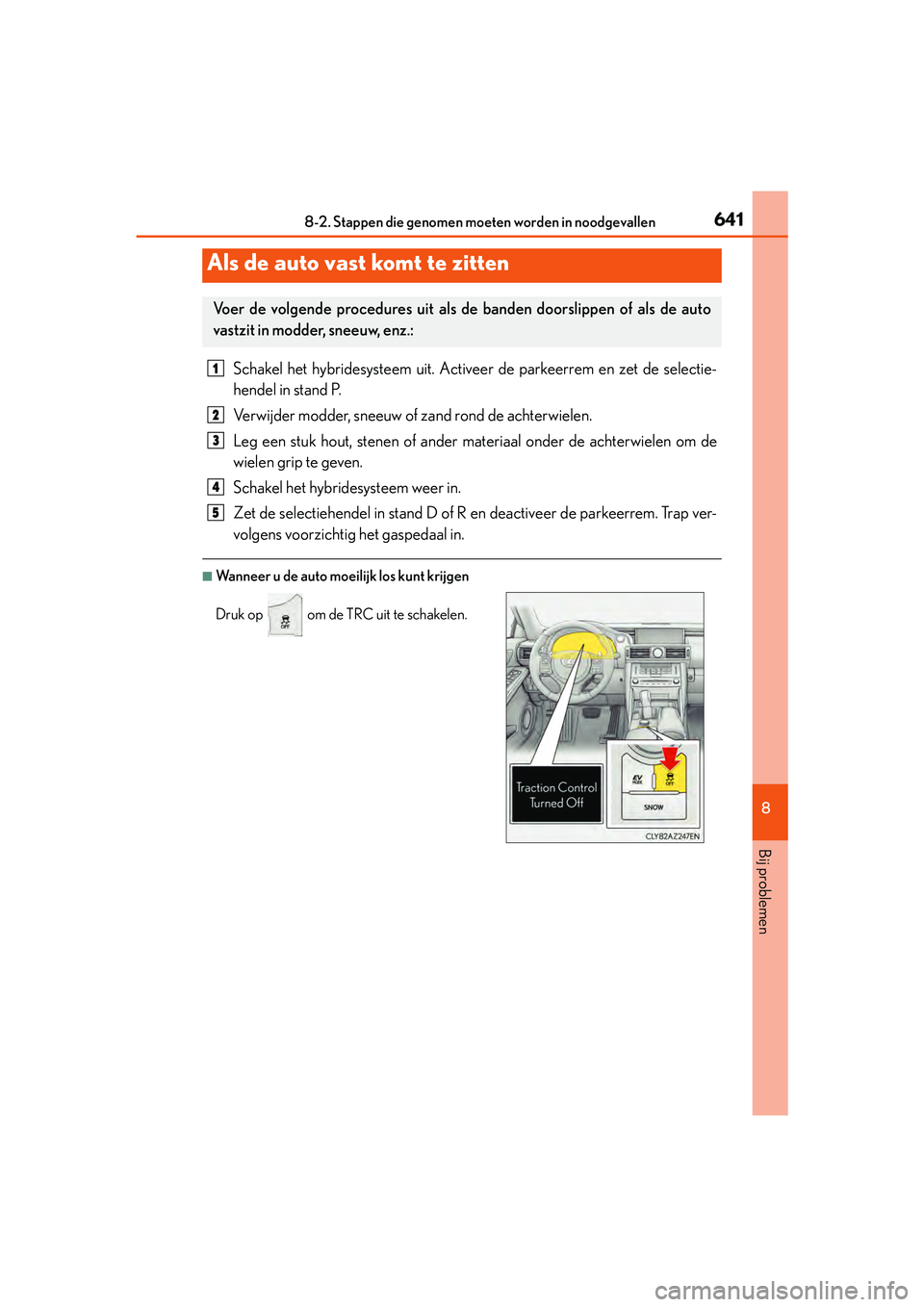

6418-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
IS300h_EE(OM53D89E)
Schakel het hybridesysteem uit. Activ eer de parkeerrem en zet de selectie-
hendel in stand P.
Verwijder modder, sneeuw of zand rond de achterwielen.
Leg een stuk hout, stenen of ander ma teriaal onder de achterwielen om de
wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem. Trap ver-
volgens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Als de auto vast komt te zitten
Voer de volgende procedures uit als de banden doorslippen of als de auto
vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
1
2
3
4
5
IS300h_OM_Europe_OM53D89E.book P age 641 Tuesday, November 29, 2016 2:44 PM

6428-2. Stappen die genomen moeten worden in noodgevallen
IS300h_EE(OM53D89E)

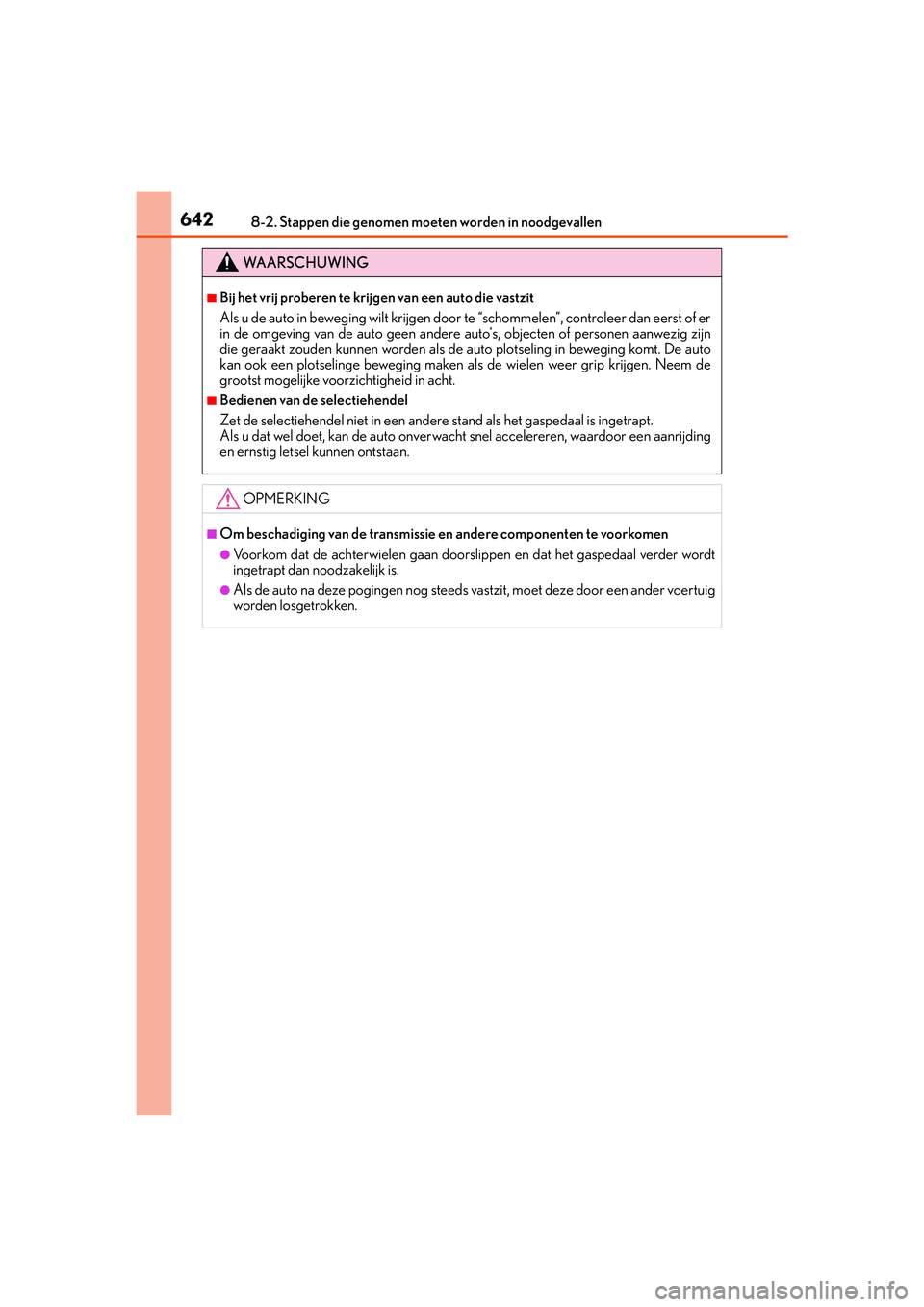

WA A R S C H U W I N G
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan eerst of er
in de omgeving van de auto geen andere auto's, objecten of personen aanwezig zijn
die geraakt zouden kunnen worden als de auto plotseling in beweging komt. De auto
kan ook een plotselinge beweging maken als de wielen weer grip krijgen. Neem de
grootst mogelijke voorzichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een ande re stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een aanrijding
en ernstig letsel kunnen ontstaan.
OPMERKING
■Om beschadiging van de transmissie en andere componenten te voorkomen
●Voorkom dat de achterwielen gaan doorslip pen en dat het gaspedaal verder wordt
ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog steeds vastzit, moet deze door een ander voertuig
worden losgetrokken.
IS300h_OM_Europe_OM53D89E.book P age 642 Tuesday, November 29, 2016 2:44 PM

643

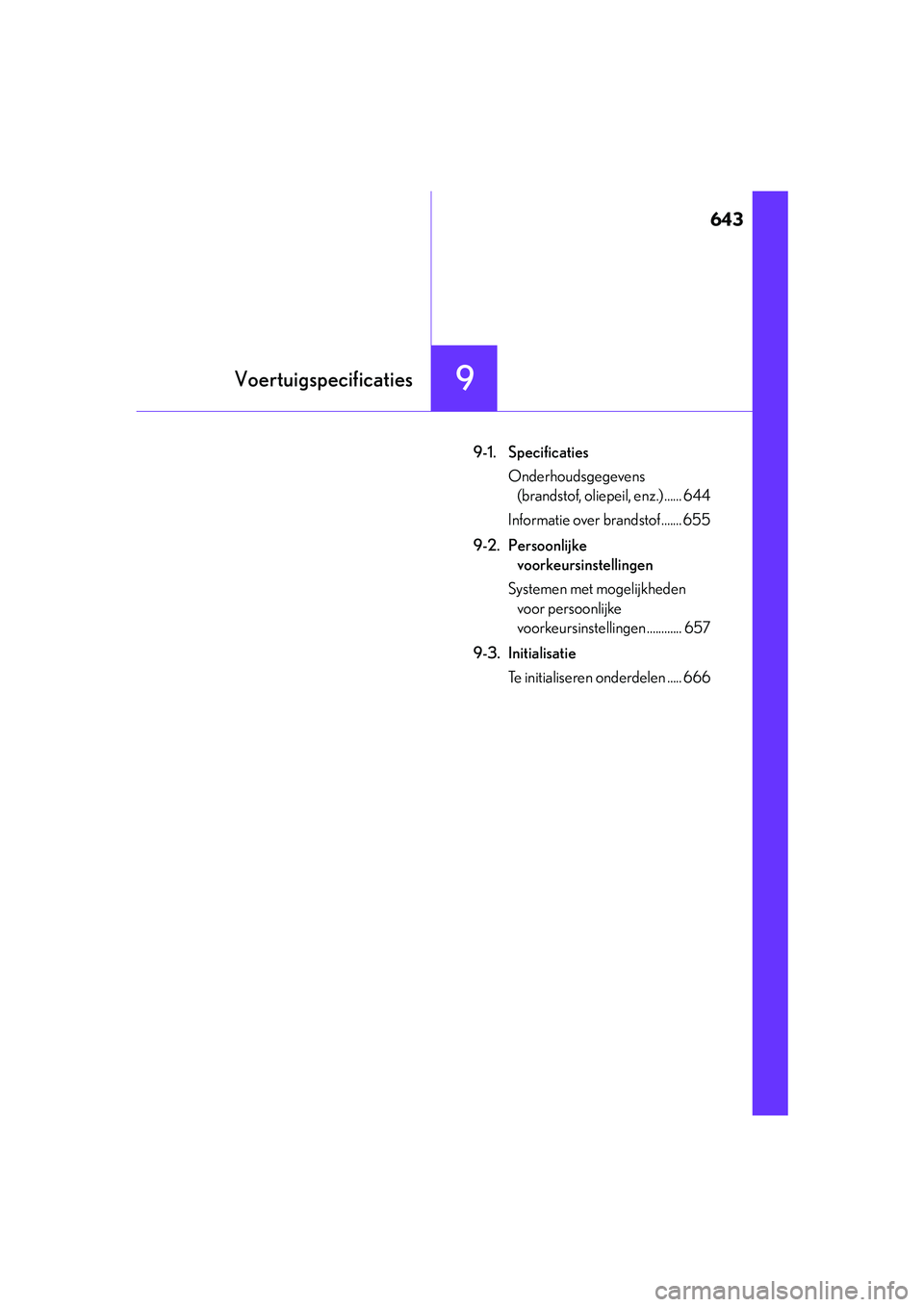

9Voertuigspecificaties
IS300h_EE(OM53D89E)
9-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.)...... 644
Informatie over brandstof....... 655
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ............ 657
9-3. Initialisatie Te initialiseren onderdelen ..... 666
IS300h_OM_Europe_OM53D89E.book P age 643 Tuesday, November 29, 2016 2:44 PM

644
IS300h_EE(OM53D89E)9-1. Specificaties
*1: Ongeladen auto
*2: Auto's met 255/35R18-banden
*3: AVE30L-AEXEHW- en AVE30R-AEXEHW-uitvoeringen
*4: AVE30L-AEXLHW- en AVE30R-AEXLHW-uitvoeringen
De modelcode staat vermeld op het typeplaatje. ( →Blz. 645)
*5: Auto's met trekhaakpakket

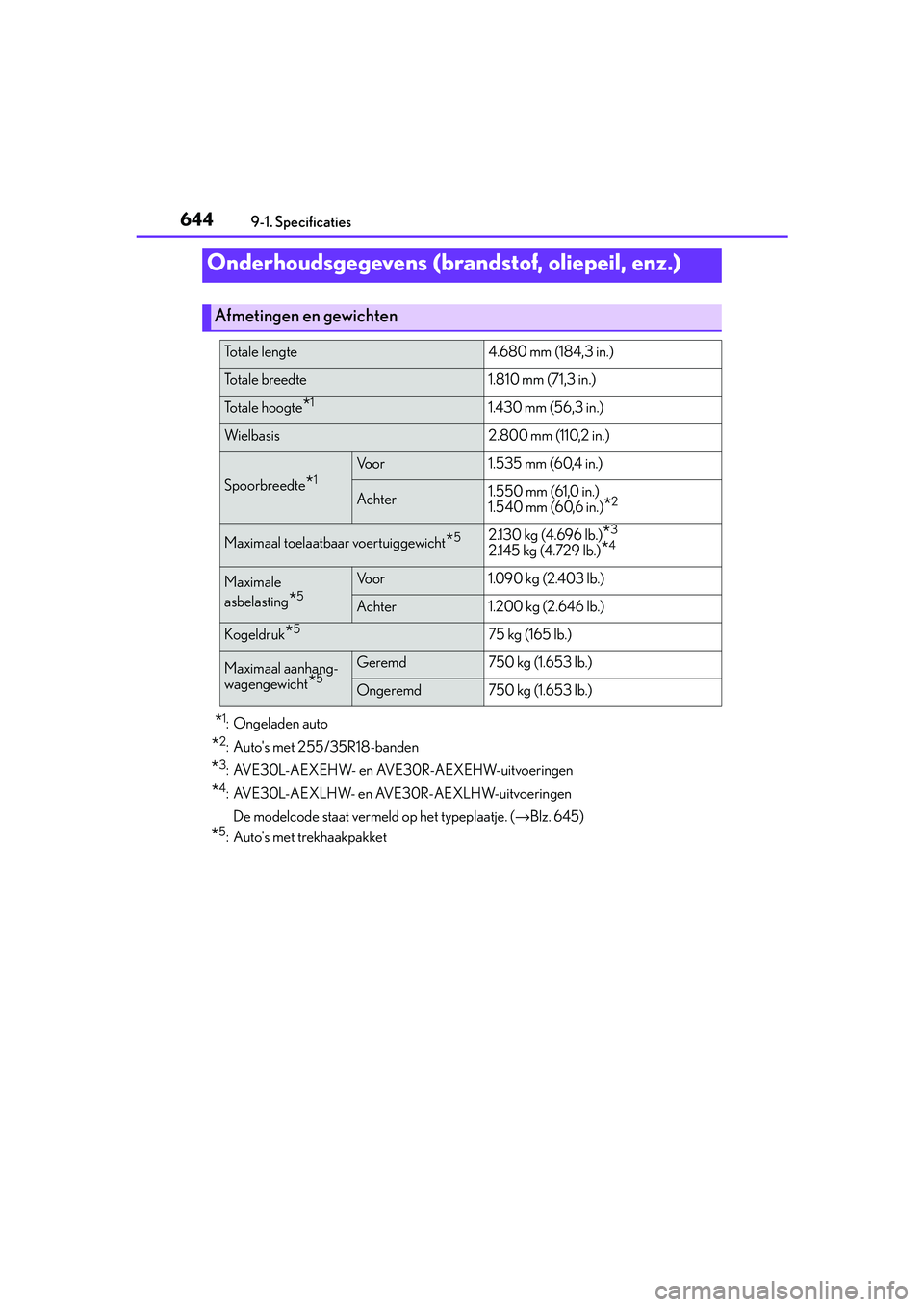

Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte 4.680 mm (184,3 in.)
Totale breedte1.810 mm (71,3 in.)
Totale hoogte*11.430 mm (56,3 in.)
Wielbasis 2.800 mm (110,2 in.)
Spoorbreedte*1
Voor1.535 mm (60,4 in.)
Achter1.550 mm (61,0 in.)
1.540 mm (60,6 in.)*2
Maximaal toelaatbaar voertuiggewicht*52.130 kg (4.696 lb.)*3
2.145 kg (4.729 lb.)*4
Maximale
asbelasting
*5
Voor
1.090 kg (2.403 lb.)
Achter1.200 kg (2.646 lb.)
Kogeldruk*575 kg (165 lb.)
Maximaal aanhang-
wagengewicht
*5
Geremd 750 kg (1.653 lb.)
Ongeremd 750 kg (1.653 lb.)
IS300h_OM_Europe_OM53D89E.book P age 644 Tuesday, November 29, 2016 2:44 PM

645
9
9-1. Specificaties
Voertuigspecificaties
IS300h_EE(OM53D89E)

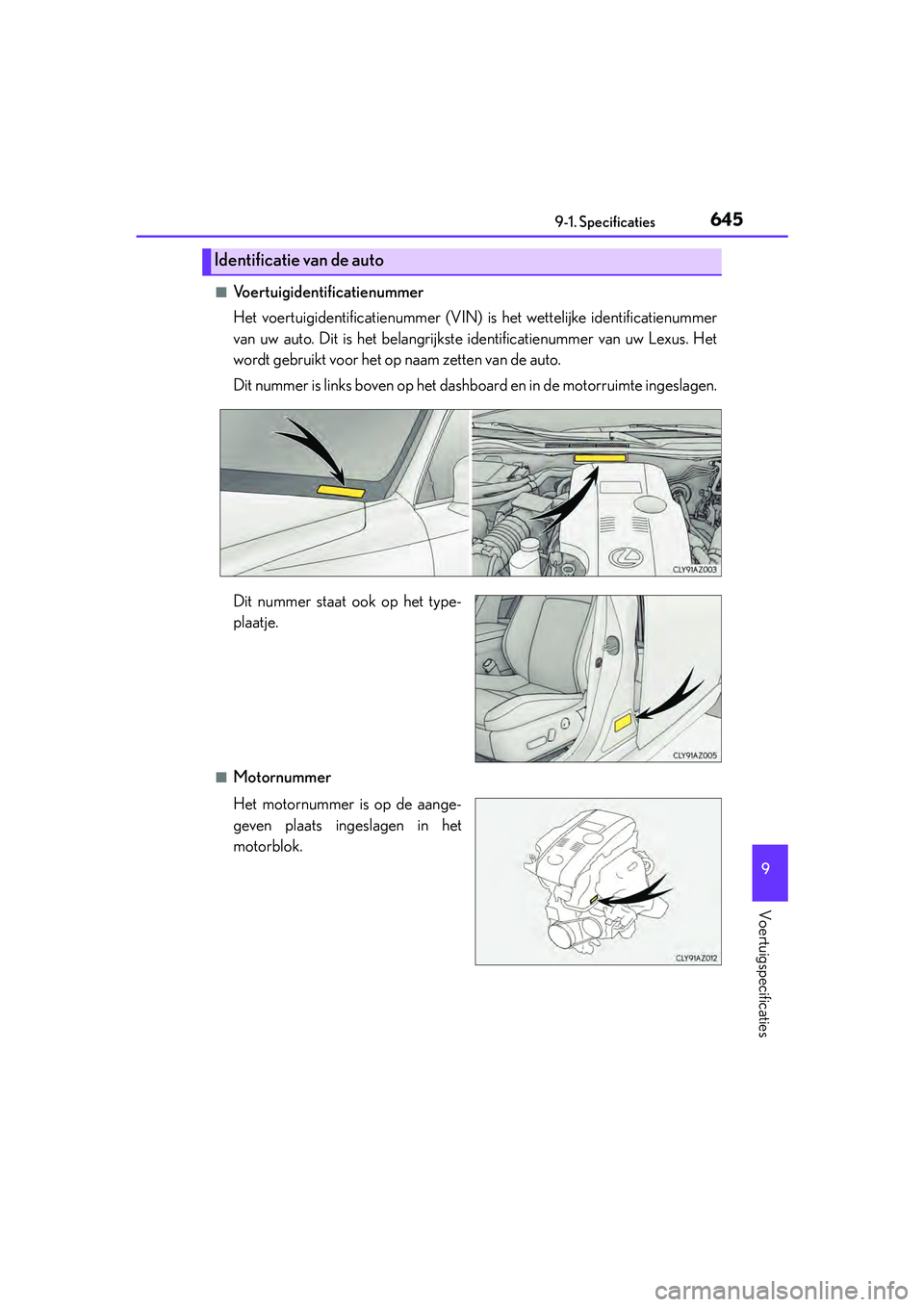

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste identificatienummer van uw Lexus. Het
wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is links boven op het dashboard en in de motorruimte ingeslagen.
Dit nummer staat ook op het type-
plaatje.
■Motornummer
Het motornummer is op de aange-
geven plaats ingeslagen in het
motorblok.
Identificatie van de auto
IS300h_OM_Europe_OM53D89E.book P age 645 Tuesday, November 29, 2016 2:44 PM

6469-1. Specificaties
IS300h_EE(OM53D89E)

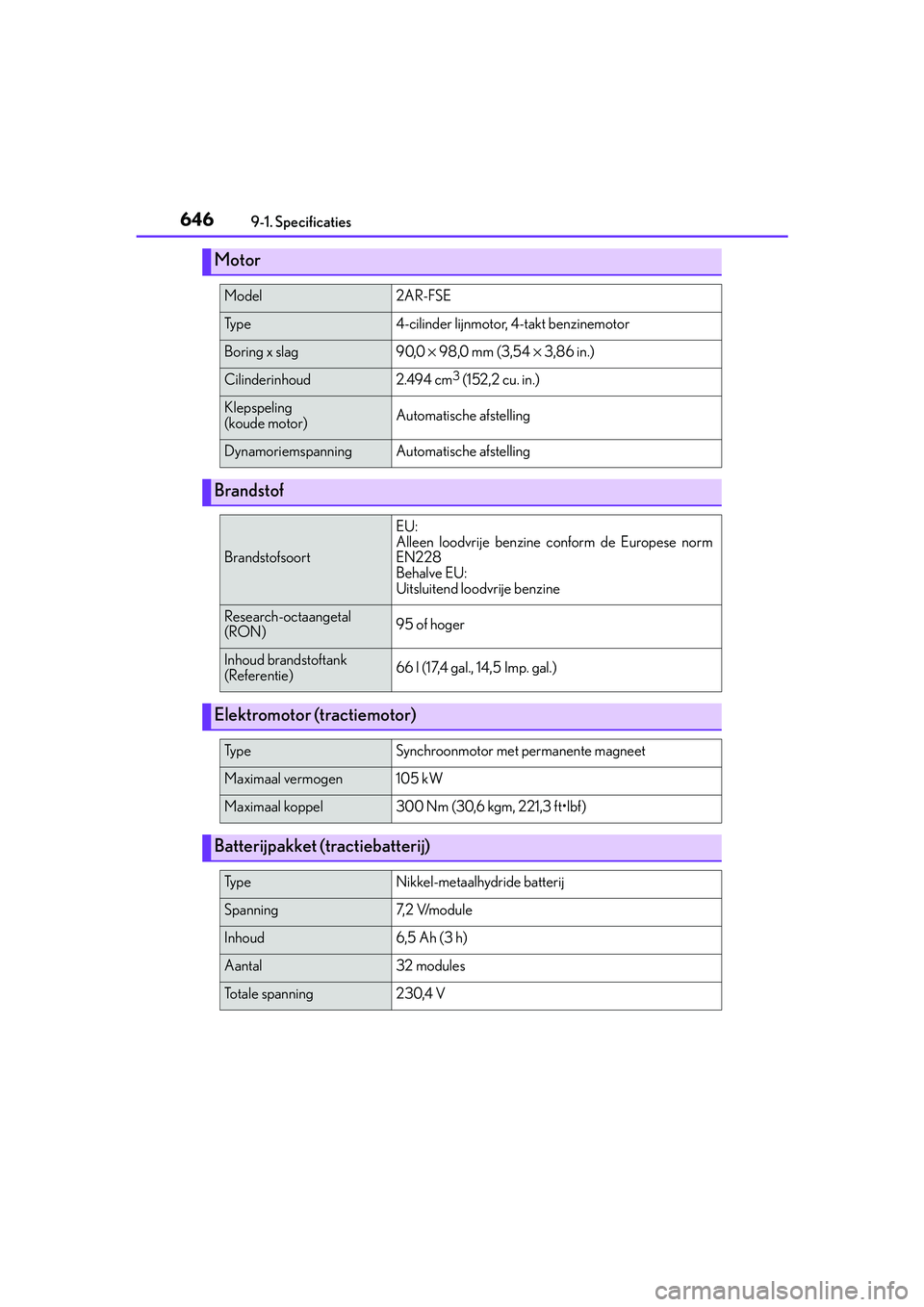

Motor
Model2AR-FSE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 × 98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
DynamoriemspanningAutomatische afstelling
Brandstof
Brandstofsoort
EU:
Alleen loodvrije benzine conform de Europese norm
EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)66 l (17,4 gal., 14,5 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen105 kW
Maximaal koppel300 Nm (30,6 kgm, 221,3 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7, 2 V/m o d u l e
Inhoud6,5 Ah (3 h)
Aantal32 modules
Totale spanning230,4 V
IS300h_OM_Europe_OM53D89E.book P age 646 Tuesday, November 29, 2016 2:44 PM

647
9
9-1. Specificaties
Voertuigspecificaties
IS300h_EE(OM53D89E)

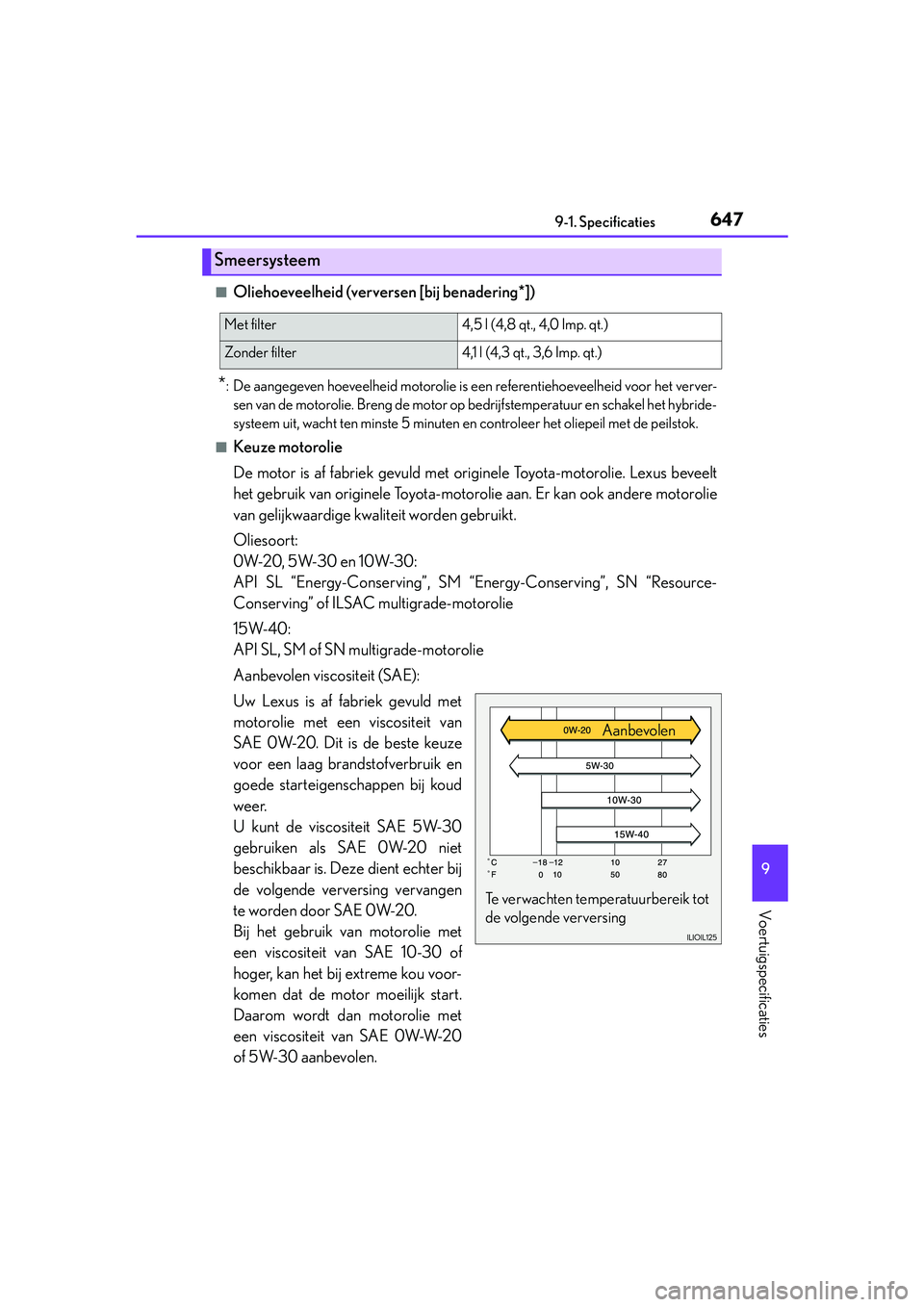

■Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een
referentiehoeveelheid voor het verver-
sen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het hybride-
systeem uit, wacht ten minste 5 minuten en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Lexus beveelt
het gebruik van originele Toyota-motor olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Lexus is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-20. Dit is de beste keuze
voor een laag brandstofverbruik en
goede starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-30
gebruiken als SAE 0W-20 niet
beschikbaar is. Deze dient echter bij
de volgende verversing vervangen
te worden door SAE 0W-20.
Bij het gebruik van motorolie met
een viscositeit van SAE 10-30 of
hoger, kan het bij extreme kou voor-
komen dat de motor moeilijk start.
Daarom wordt dan motorolie met
een viscositeit van SAE 0W-W-20
of 5W-30 aanbevolen.
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter4,1 l (4,3 qt., 3,6 Imp. qt.)
Te verwachten temperatuurbereik tot
de volgende verversing Aanbevolen
IS300h_OM_Europe_OM53D89E.book P
age 647 Tuesday, November 29, 2016 2:44 PM

6489-1. Specificaties
IS300h_EE(OM53D89E)

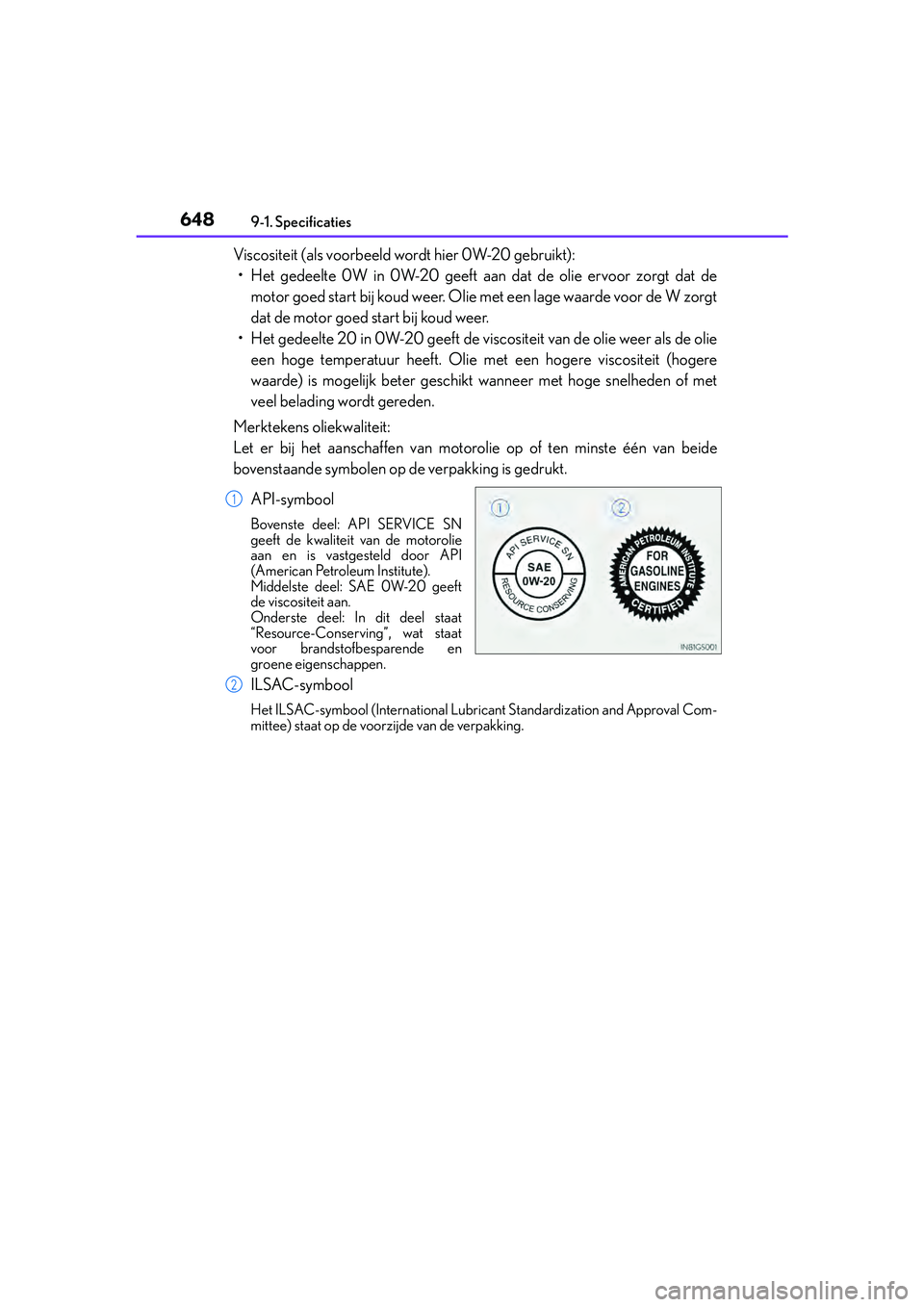

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor de W zorgt
dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt wanneer met hoge snelheden of met
veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van beide
bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN
geeft de kwaliteit van de motorolie
aan en is vastgesteld door API
(American Petroleum Institute).
Middelste deel: SAE 0W-20 geeft
de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Approval Com-
mittee) staat op de voorzijde van de verpakking.
1
2
IS300h_OM_Europe_OM53D89E.book P age 648 Tuesday, November 29, 2016 2:44 PM

649
9
9-1. Specificaties
Voertuigspecificaties
IS300h_EE(OM53D89E)

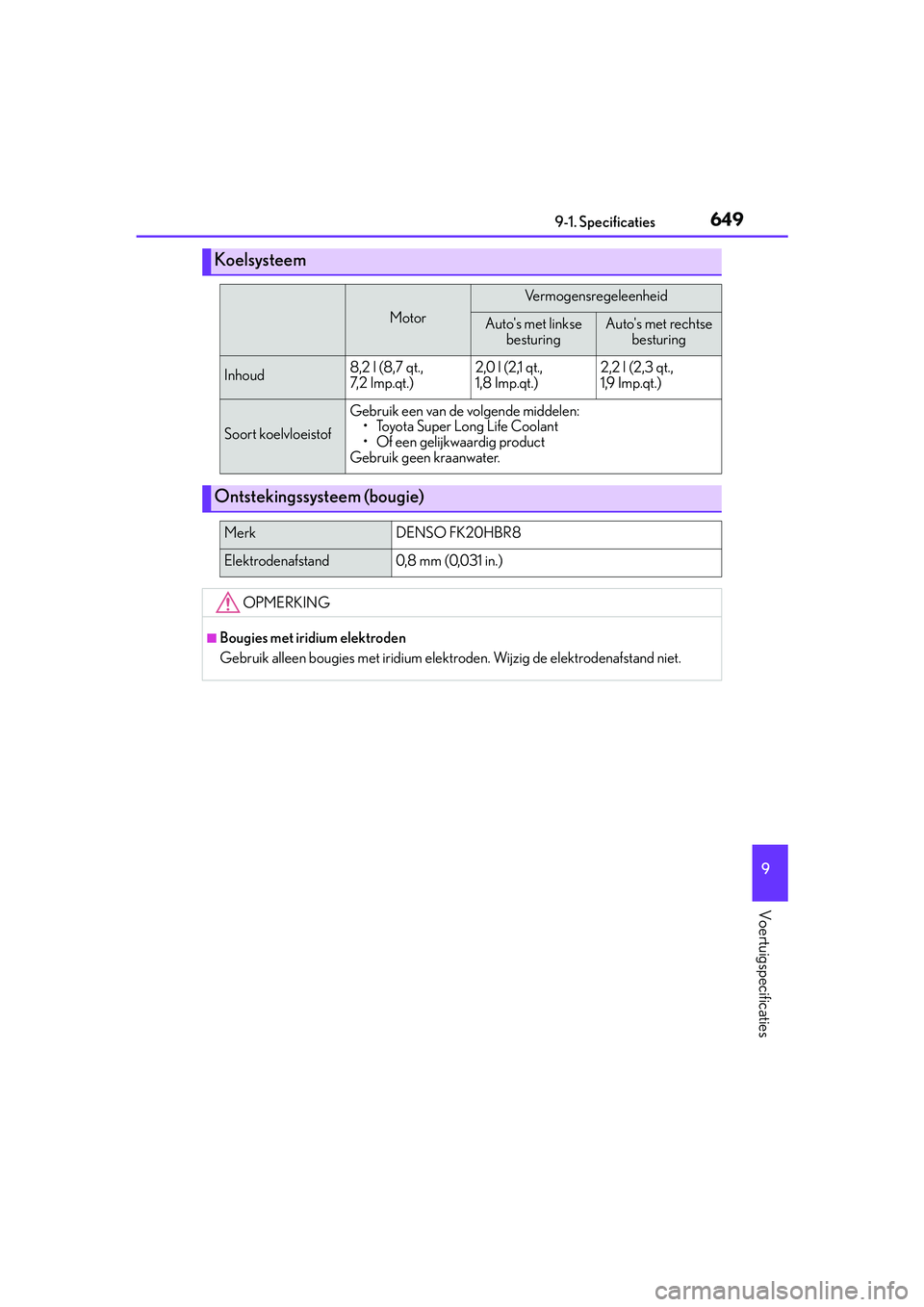

Koelsysteem
Motor
Vermogensregeleenheid
Auto's met linkse
besturingAuto's met rechtse besturing
Inhoud8,2 l (8,7 qt.,
7, 2 I m p . q t . )2,0 l (2,1 qt.,
1,8 Imp.qt.)2,2 l (2,3 qt.,
1,9 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem (bougie)
Merk DENSO FK20HBR8
Elektrodenafstand 0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektr oden. Wijzig de elektrodenafstand niet.
IS300h_OM_Europe_OM53D89E.book P age 649 Tuesday, November 29, 2016 2:44 PM

6509-1. Specificaties
IS300h_EE(OM53D89E)
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging noodzakelijk is, neem dan contact op met een erkende Lexus-dealer
of hersteller/reparateur of een andere n aar behoren gekwalificeerde en uitgeruste
deskundige.

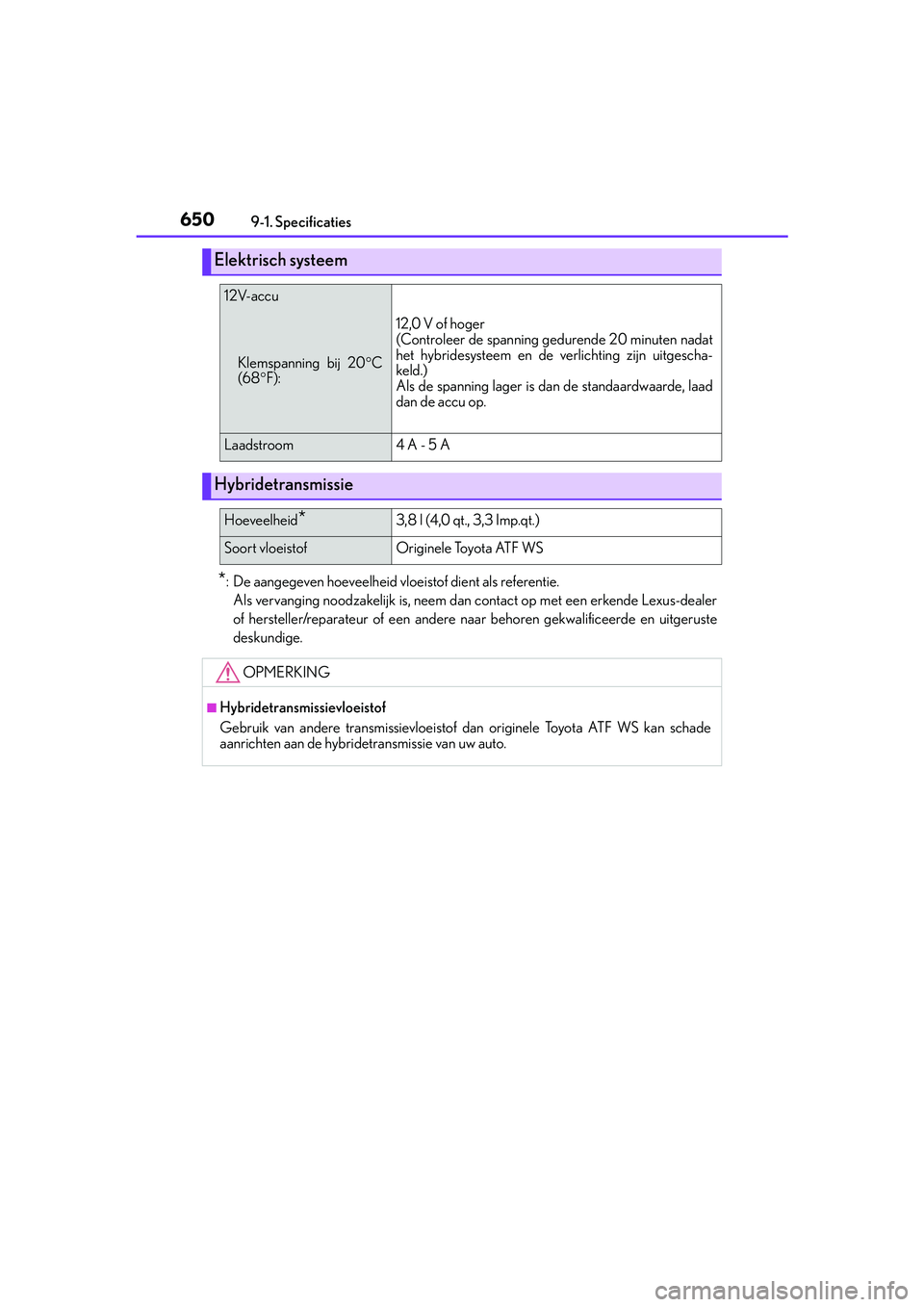

Elektrisch systeem
12V-accu
Klemspanning bij 20 °C
(68 °F):
12,0 V of hoger
(Controleer de spanning gedurende 20 minuten nadat
het hybridesysteem en de verlichting zijn uitgescha-
keld.)
Als de spanning lager is da n de standaardwaarde, laad
dan de accu op.
Laadstroom4 A - 5 A
Hybridetransmissie
Hoeveelheid*3,8 l (4,0 qt., 3,3 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmissievloeistof dan originele Toyota ATF WS kan schade
aanrichten aan de hybridetransmissie van uw auto.
