Lexus IS300h 2017 Manual del propietario (in Spanish)

5717-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)

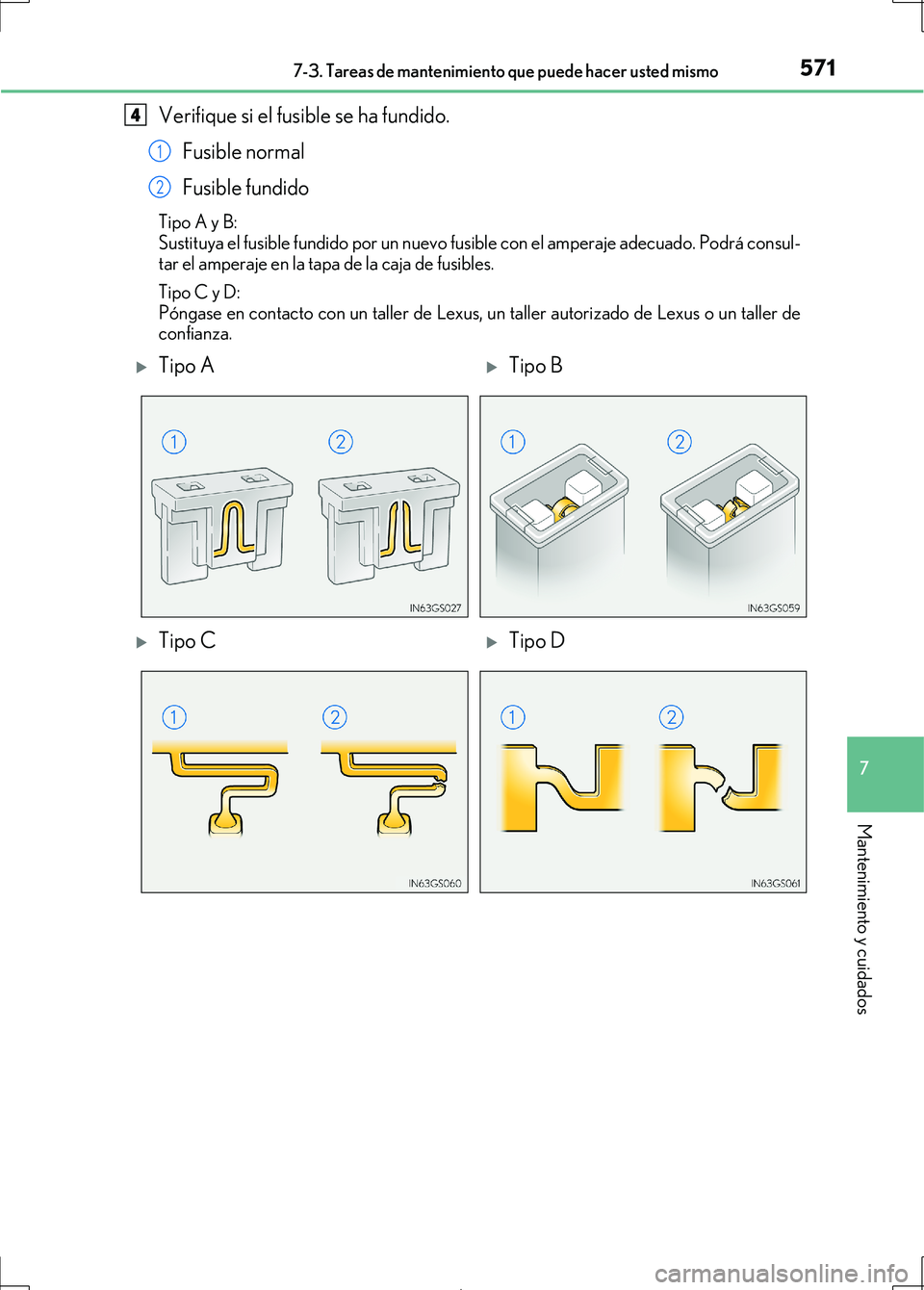

Verifique si el fusible se ha fundido.Fusible normal
Fusible fundido
Tipo A y B:
Sustituya el fusible fundido por un nuevo fusi ble con el amperaje adecuado. Podrá consul-
tar el amperaje en la tapa de la caja de fusibles.
Tipo C y D:
Póngase en contacto con un taller de Lexus, un taller autorizado de Lexus o un taller de
confianza.
4
1
2
Tipo ATipo B
Tipo CTipo D

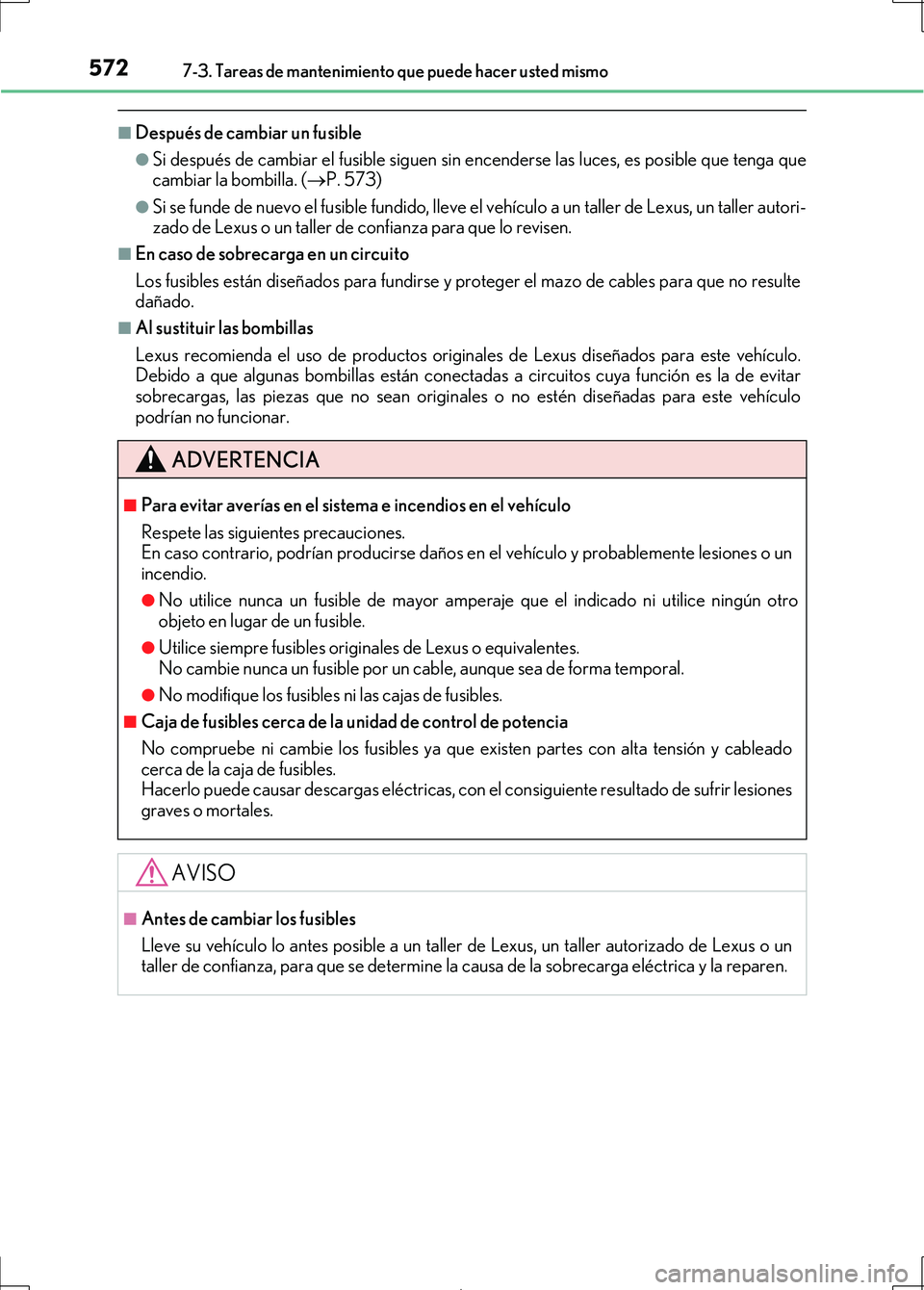

5727-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)
■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que
cambiar la bombilla. ( P. 573)
●Si se funde de nuevo el fusible fundido, lleve el vehículo a un taller de Lexus, un taller autori-
zado de Lexus o un taller de confianza para que lo revisen.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte
dañado.
■Al sustituir las bombillas
Lexus recomienda el uso de productos originales de Lexus diseñados para este vehículo.
Debido a que algunas bombillas están conectadas a circuitos cuya función es la de evitar
sobrecargas, las piezas que no sean originales o no estén diseñadas para este vehículo
podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un
incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Lexus o equivalentes.
No cambie nunca un fusible por un cab le, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
■Caja de fusibles cerca de la unidad de control de potencia
No compruebe ni cambie los fusibles ya que existen partes con alta tensión y cableado
cerca de la caja de fusibles.
Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir lesiones
graves o mortales.
AVISO
■Antes de cambiar los fusibles
Lleve su vehículo lo antes posible a un taller de Lexus, un taller autorizado de Lexus o un
taller de confianza, para que se determine la causa de la sobrecarga eléctrica y la reparen.

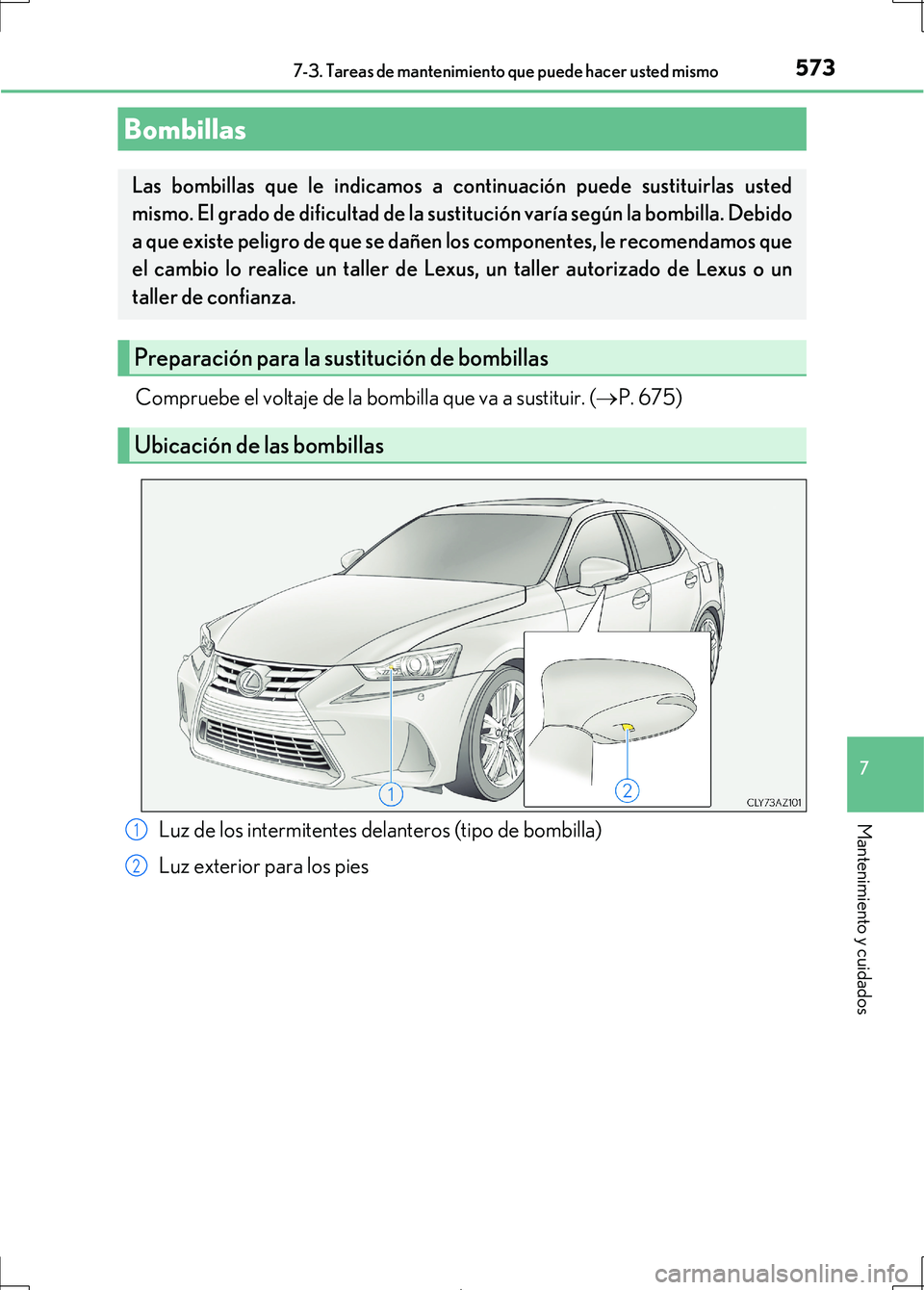

5737-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Compruebe el voltaje de la bombilla que va a sustituir. (P. 675)
Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas usted
mismo. El grado de dificultad de la sustitución varía según la bombilla. Debido
a que existe peligro de que se dañen los componentes, le recomendamos que
el cambio lo realice un taller de Lexus, un taller autorizado de Lexus o un
taller de confianza.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Luz de los intermitentes delanteros (tipo de bombilla)
Luz exterior para los pies1
2

5747-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)■

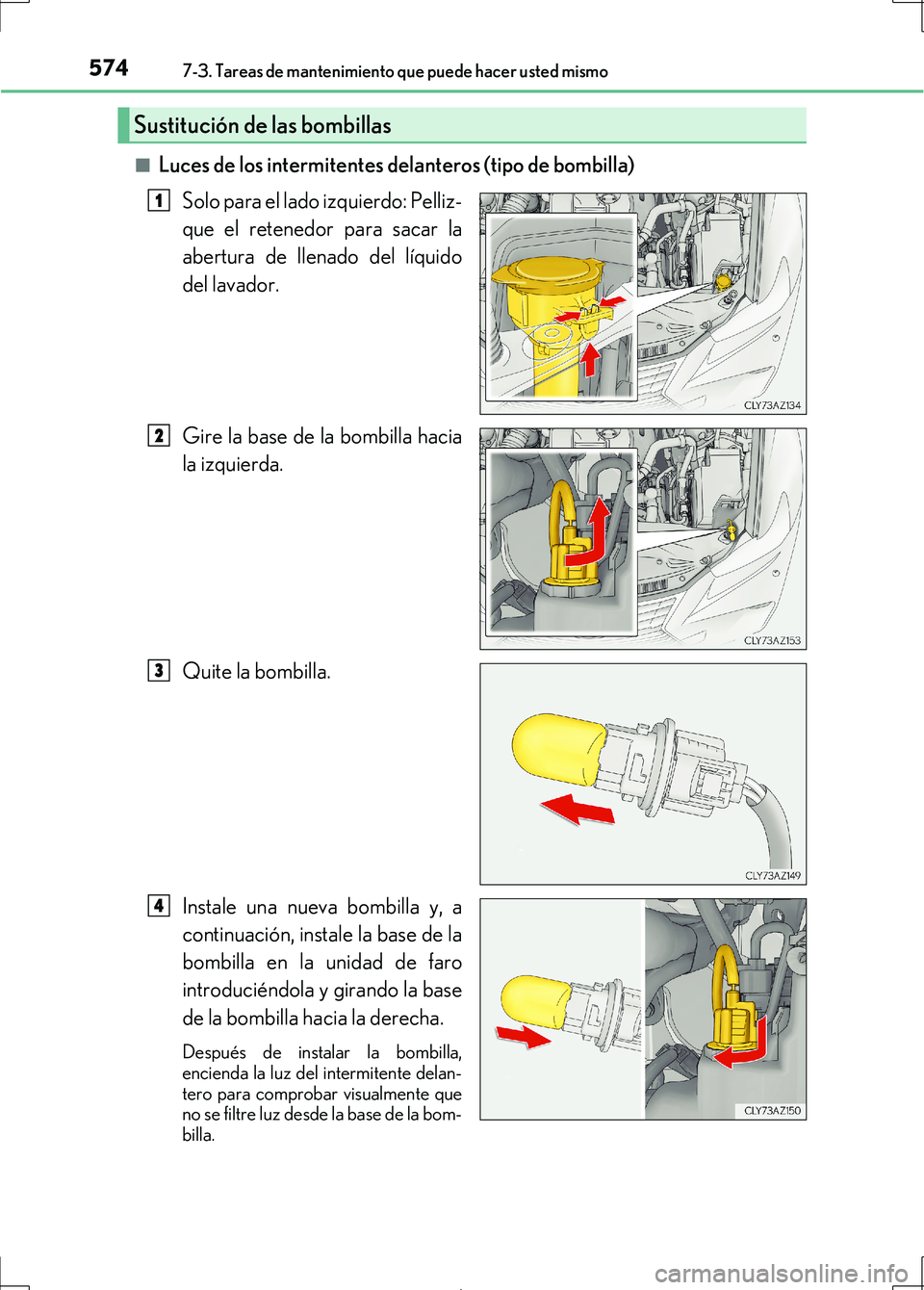

Luces de los intermitentes delanteros (tipo de bombilla)
Solo para el lado izquierdo: Pelliz-
que el retenedor para sacar la
abertura de llenado del líquido
del lavador.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla hacia la derecha.
Después de instalar la bombilla,
encienda la luz del intermitente delan-
tero para comprobar visualmente que
no se filtre luz desde la base de la bom-
billa.
Sustitución de las bombillas
1
2
3
4

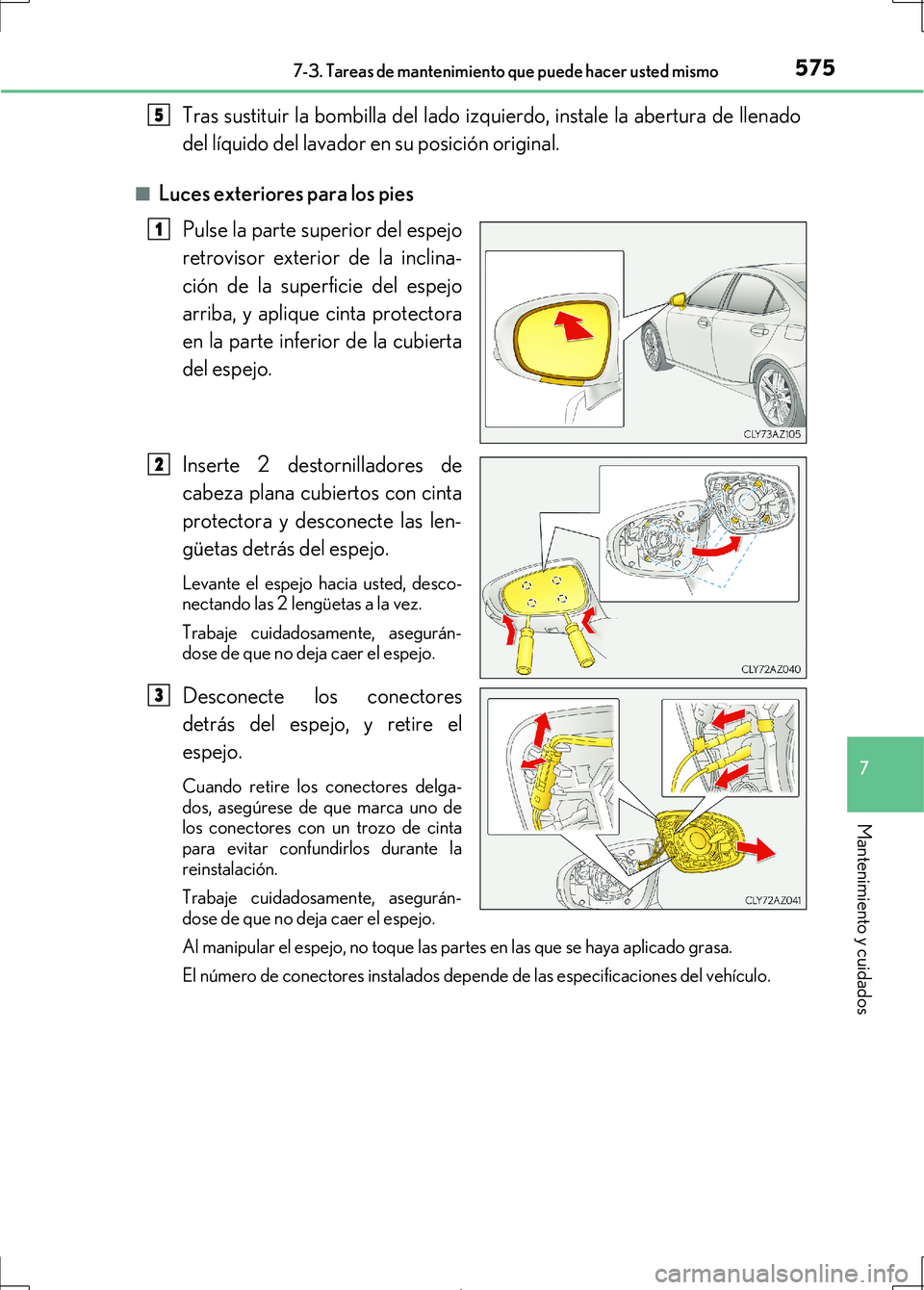

5757-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Tras sustituir la bombilla del lado izquierdo, instale la abertura de llenado
del líquido del lavador en su posición original.
■Luces exteriores para los pies
Pulse la parte superior del espejo
retrovisor exterior de la inclina-
ción de la superficie del espejo
arriba, y aplique cinta protectora
en la parte inferior de la cubierta
del espejo.
Inserte 2 destornilladores de
cabeza plana cubiertos con cinta
protectora y desconecte las len-
güetas detrás del espejo.
Levante el espejo hacia usted, desco-
nectando las 2 lengüetas a la vez.
Trabaje cuidadosamente, asegurán-
dose de que no deja caer el espejo.
Desconecte los conectores
detrás del espejo, y retire el
espejo.
Cuando retire los conectores delga-
dos, asegúrese de que marca uno de
los conectores con un trozo de cinta
para evitar confundirlos durante la
reinstalación.
Trabaje cuidadosamente, asegurán-
dose de que no deja caer el espejo.
Al manipular el espejo, no toque las partes en las que se haya aplicado grasa.
El número de conectores instalados depende de las especificaciones del vehículo.
5
1
2
3

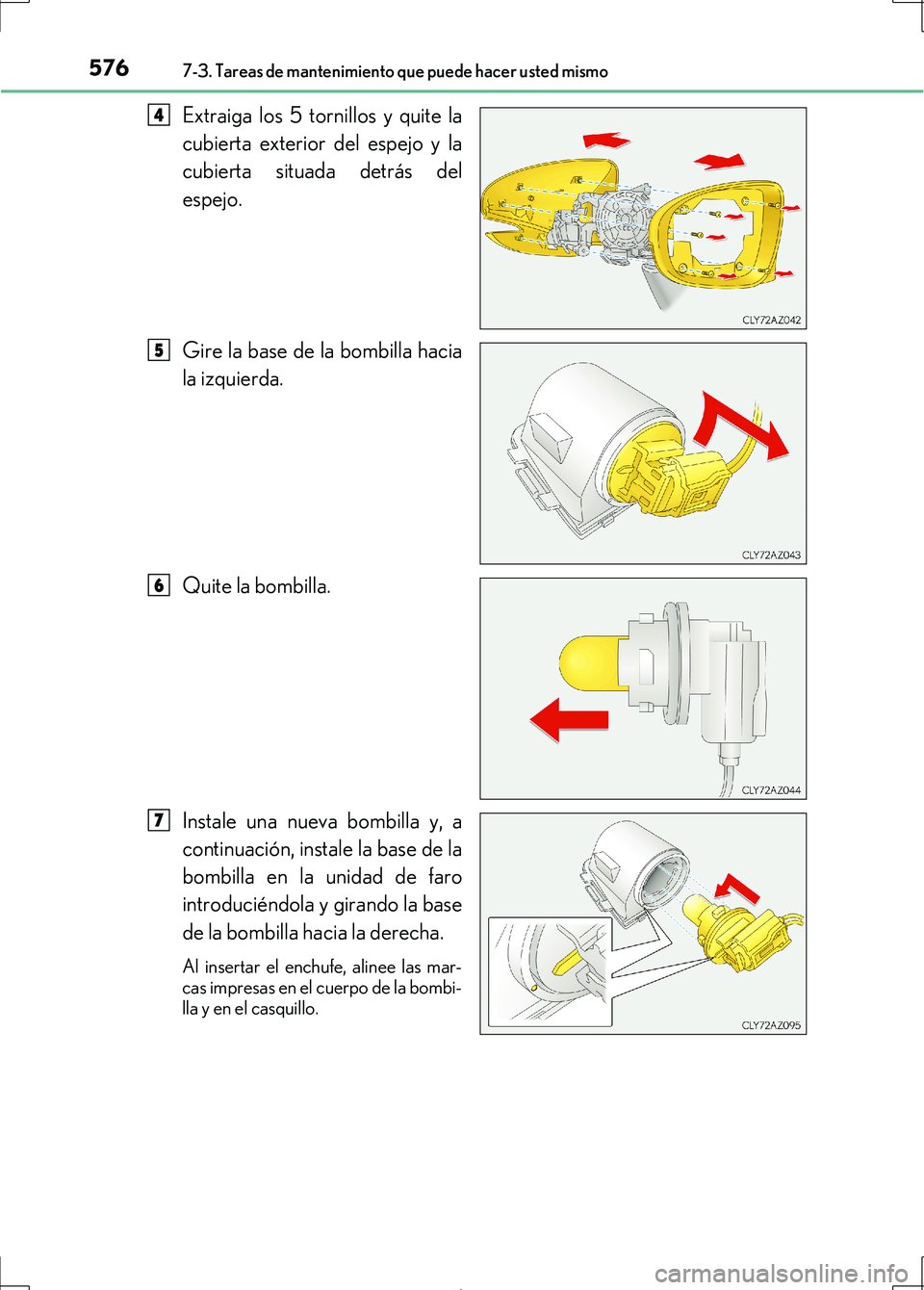

5767-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)
Extraiga los 5 tornillos y quite la
cubierta exterior del espejo y la
cubierta situada detrás del
espejo.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla hacia la derecha.
Al insertar el enchufe, alinee las mar-
cas impresas en el cuerpo de la bombi-
lla y en el casquillo.
4
5
6
7

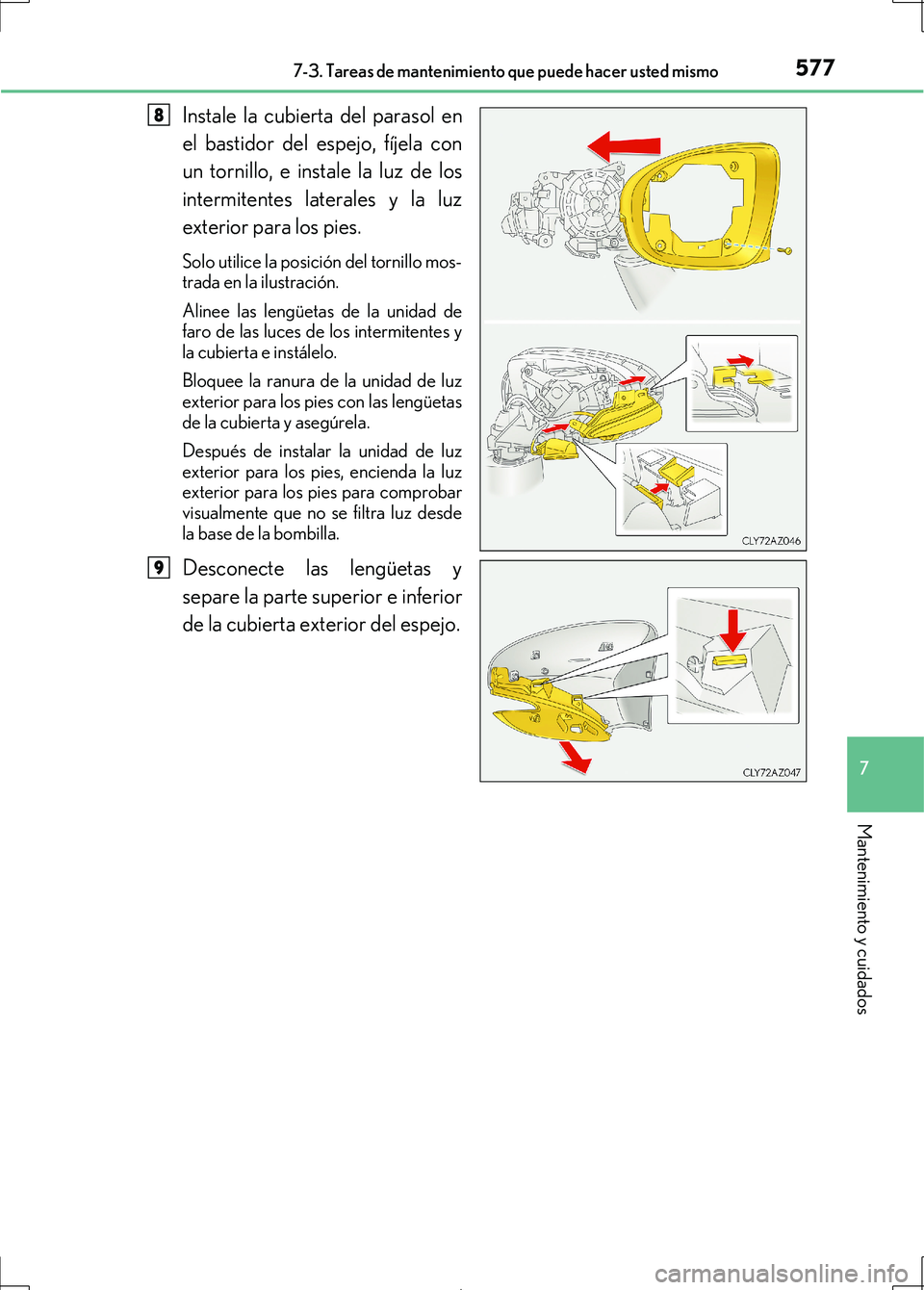

5777-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Instale la cubierta del parasol en
el bastidor del espejo, fíjela con
un tornillo, e instale la luz de los
intermitentes laterales y la luz
exterior para los pies.
Solo utilice la posición del tornillo mos-
trada en la ilustración.
Alinee las lengüetas de la unidad de
faro de las luces de los intermitentes y
la cubierta e instálelo.
Bloquee la ranura de la unidad de luz
exterior para los pies con las lengüetas
de la cubierta y asegúrela.
Después de instalar la unidad de luz
exterior para los pies, encienda la luz
exterior para los pies para comprobar
visualmente que no se filtra luz desde
la base de la bombilla.
Desconecte las lengüetas y
separe la parte superior e inferior
de la cubierta exterior del espejo.
8
9

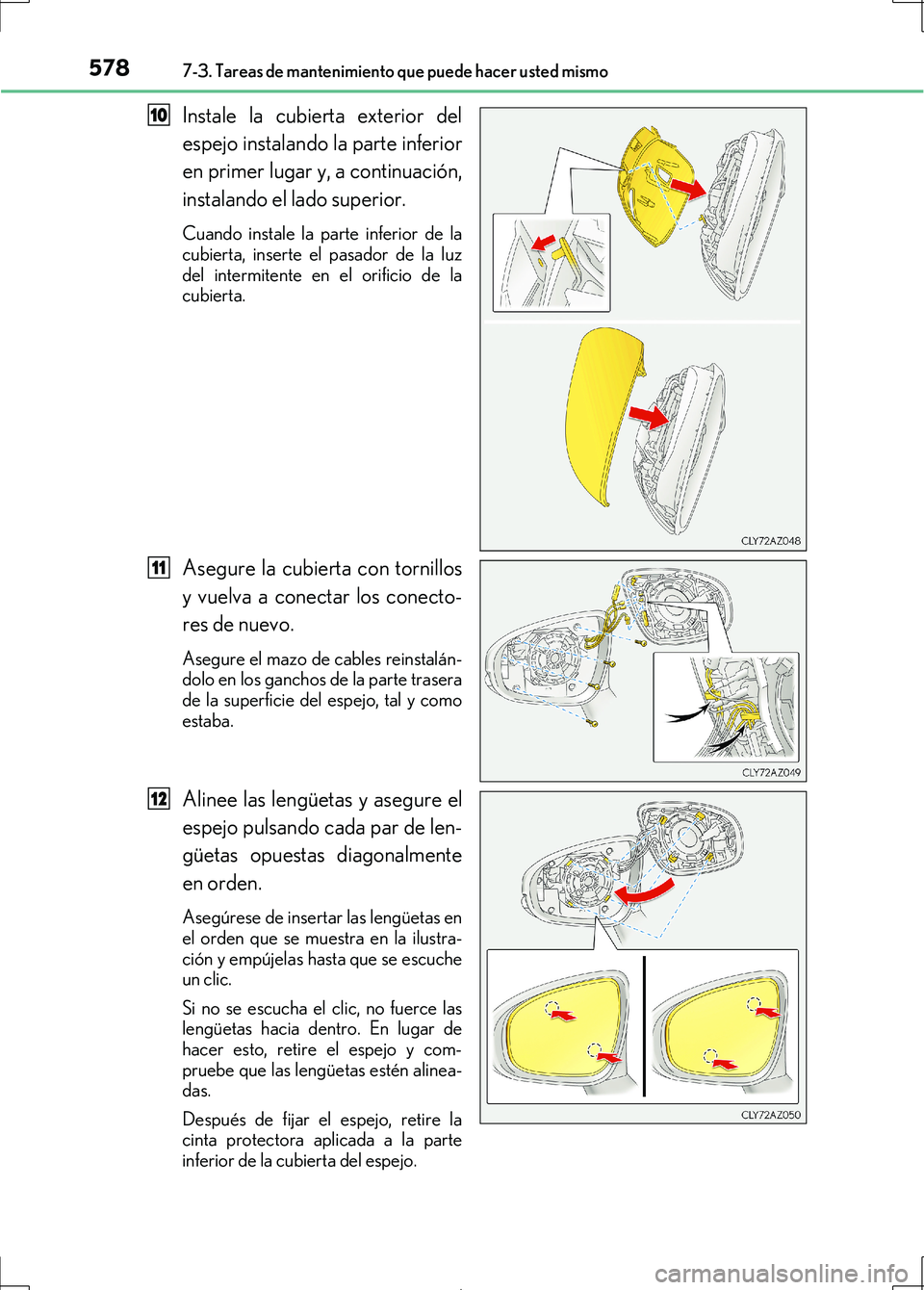

5787-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)
Instale la cubierta exterior del
espejo instalando la parte inferior
en primer lugar y, a continuación,
instalando el lado superior.
Cuando instale la parte inferior de la
cubierta, inserte el pasador de la luz
del intermitente en el orificio de la
cubierta.
Asegure la cubierta con tornillos
y vuelva a conectar los conecto-
res de nuevo.
Asegure el mazo de cables reinstalán-
dolo en los ganchos de la parte trasera
de la superficie del espejo, tal y como
estaba.
Alinee las lengüetas y asegure el
espejo pulsando cada par de len-
güetas opuestas diagonalmente
en orden.
Asegúrese de insertar las lengüetas en
el orden que se muestra en la ilustra-
ción y empújelas hasta que se escuche
un clic.
Si no se escucha el clic, no fuerce las
lengüetas hacia dentro. En lugar de
hacer esto, retire el espejo y com-
pruebe que las lengüetas estén alinea-
das.
Después de fijar el espejo, retire la
cinta protectora aplicada a la parte
inferior de la cubierta del espejo.
10
11
12

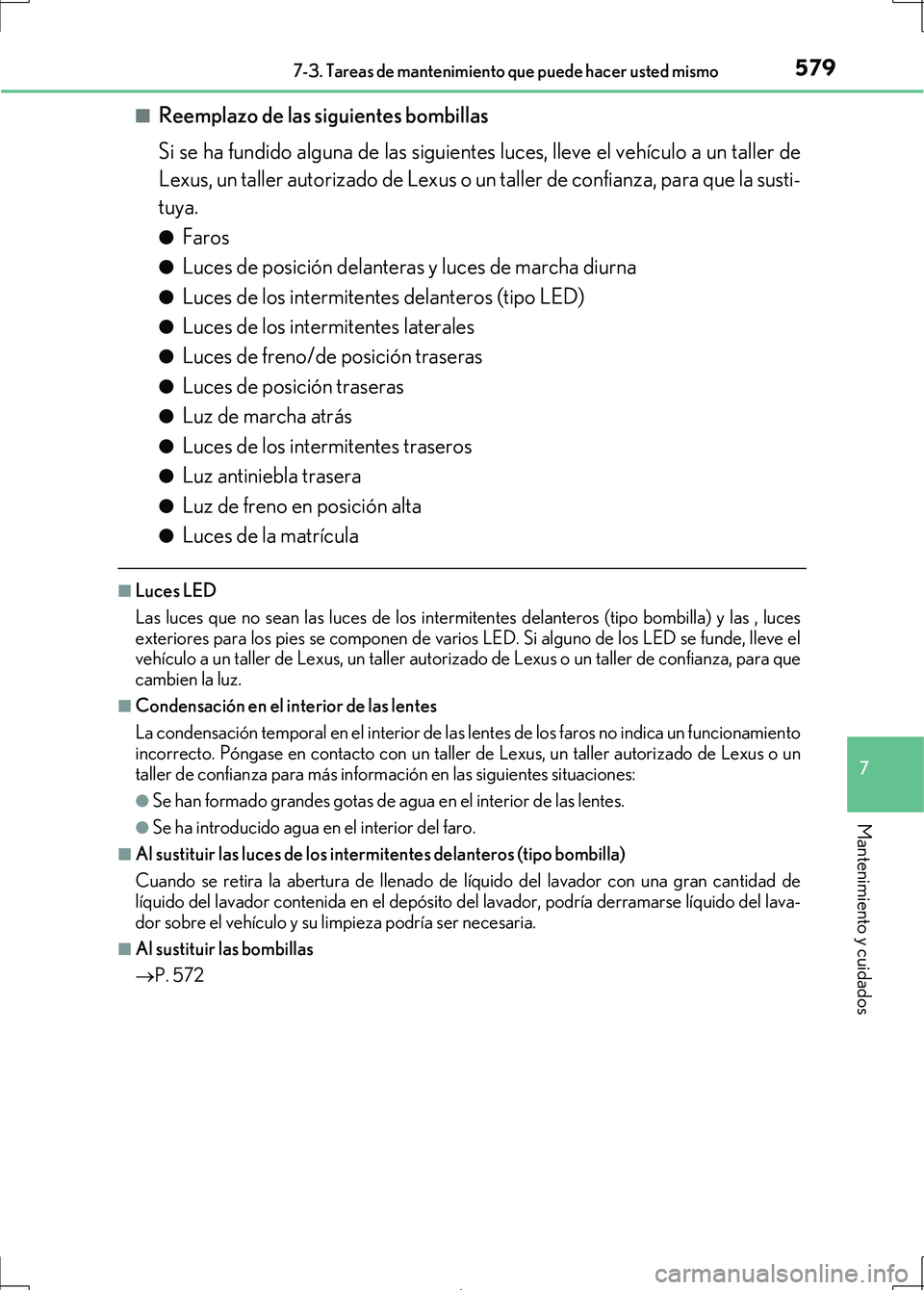

5797-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)■
Reemplazo de las siguientes bombillas
Si se ha fundido alguna de
las siguientes luces, lleve el vehículo a un taller de
Lexus, un taller autorizado de Lexus o un taller de confianza, para que la susti-
tuya.
●Faros
●Luces de posición delanteras y luces de marcha diurna
●Luces de los intermitentes delanteros (tipo LED)
●Luces de los intermitentes laterales
●Luces de freno/de posición traseras
●Luces de posición traseras
●Luz de marcha atrás
●Luces de los intermitentes traseros
●Luz antiniebla trasera
●Luz de freno en posición alta
●Luces de la matrícula
■Luces LED
Las luces que no sean las luces de los intermitentes delanteros (tipo bombilla) y las , luces
exteriores para los pies se componen de varios LED. Si alguno de los LED se funde, lleve el
vehículo a un taller de Lexus, un taller autorizado de Lexus o un taller de confianza, para que
cambien la luz.
■Condensación en el interior de las lentes
La condensación temporal en el interior de la s lentes de los faros no indica un funcionamiento
incorrecto. Póngase en contacto con un taller de Lexus, un taller autorizado de Lexus o un
taller de confianza para más información en las siguientes situaciones:
●Se han formado grandes gotas de agua en el interior de las lentes.
●Se ha introducido agua en el interior del faro.
■Al sustituir las luces de los intermitentes delanteros (tipo bombilla)
Cuando se retira la abertura de llenado de líquido del lavador con una gran cantidad de
líquido del lavador contenida en el depósito del lavador, podría derramarse líquido del lava-
dor sobre el vehículo y su limpieza podría ser necesaria.
■Al sustituir las bombillas
 P. 572

5807-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)

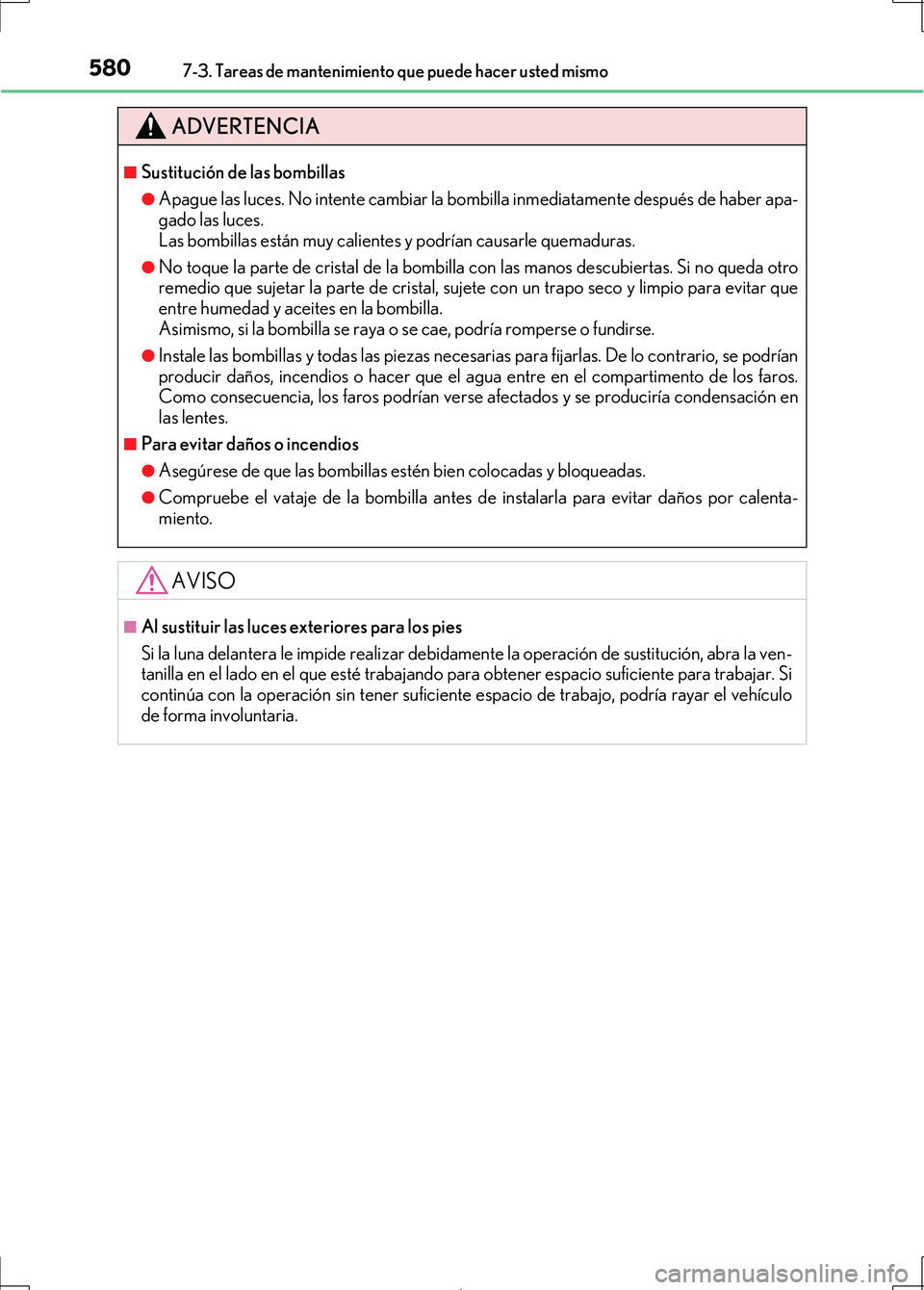

ADVERTENCIA
■Sustitución de las bombillas
●Apague las luces. No intente cambiar la bombilla inmediatamente después de haber apa-
gado las luces.
Las bombillas están muy calientes y podrían causarle quemaduras.
●No toque la parte de cristal de la bombilla con las manos descubiertas. Si no queda otro
remedio que sujetar la parte de cristal, sujete con un trapo seco y limpio para evitar que
entre humedad y aceites en la bombilla.
Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.
●Instale las bombillas y todas las piezas necesarias para fijarlas. De lo contrario, se podrían
producir daños, incendios o hacer que el agua entre en el compartimento de los faros.
Como consecuencia, los faros podrían verse afectados y se produciría condensación en
las lentes.
■Para evitar daños o incendios
●Asegúrese de que las bombillas estén bien colocadas y bloqueadas.
●Compruebe el vataje de la bombilla antes de instalarla para evitar daños por calenta-
miento.
AVISO
■Al sustituir las luces exteriores para los pies
Si la luna delantera le impide realizar debidamente la operación de sustitución, abra la ven-
tanilla en el lado en el que esté trabajando para obtener espacio suficiente para trabajar. Si
continúa con la operación sin tener suficiente espacio de trabajo, podría rayar el vehículo
de forma involuntaria.
