lexus LC500 2018 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2018, Model line: LC500, Model: Lexus LC500 2018Pages: 544, PDF-Größe: 142.63 MB
Page 261 of 544
261
4
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme
Fahren

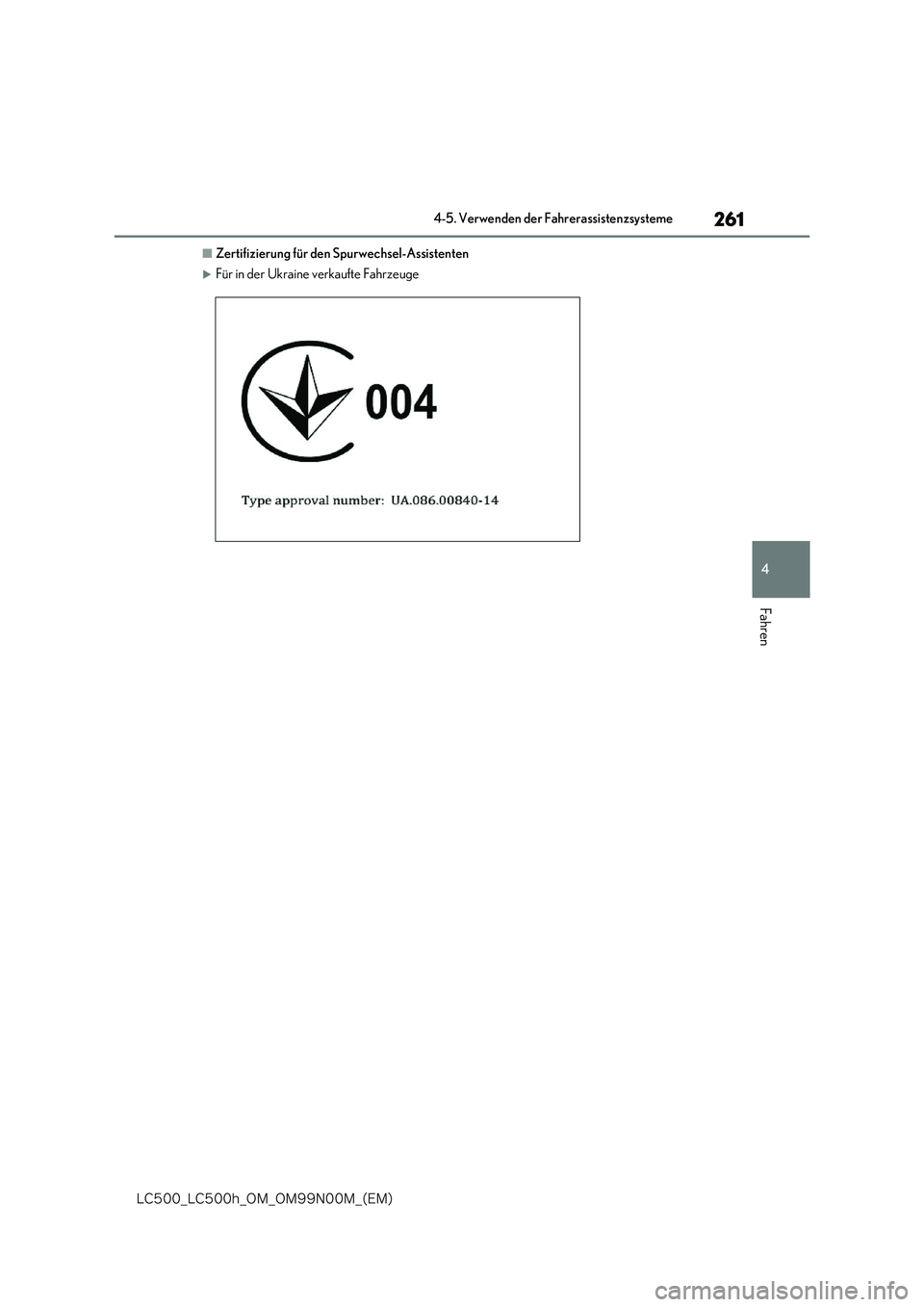

■Zertifizierung für den Spurwechsel-Assistenten
Für in der Ukraine verkaufte Fahrzeuge
Page 262 of 544
262
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme

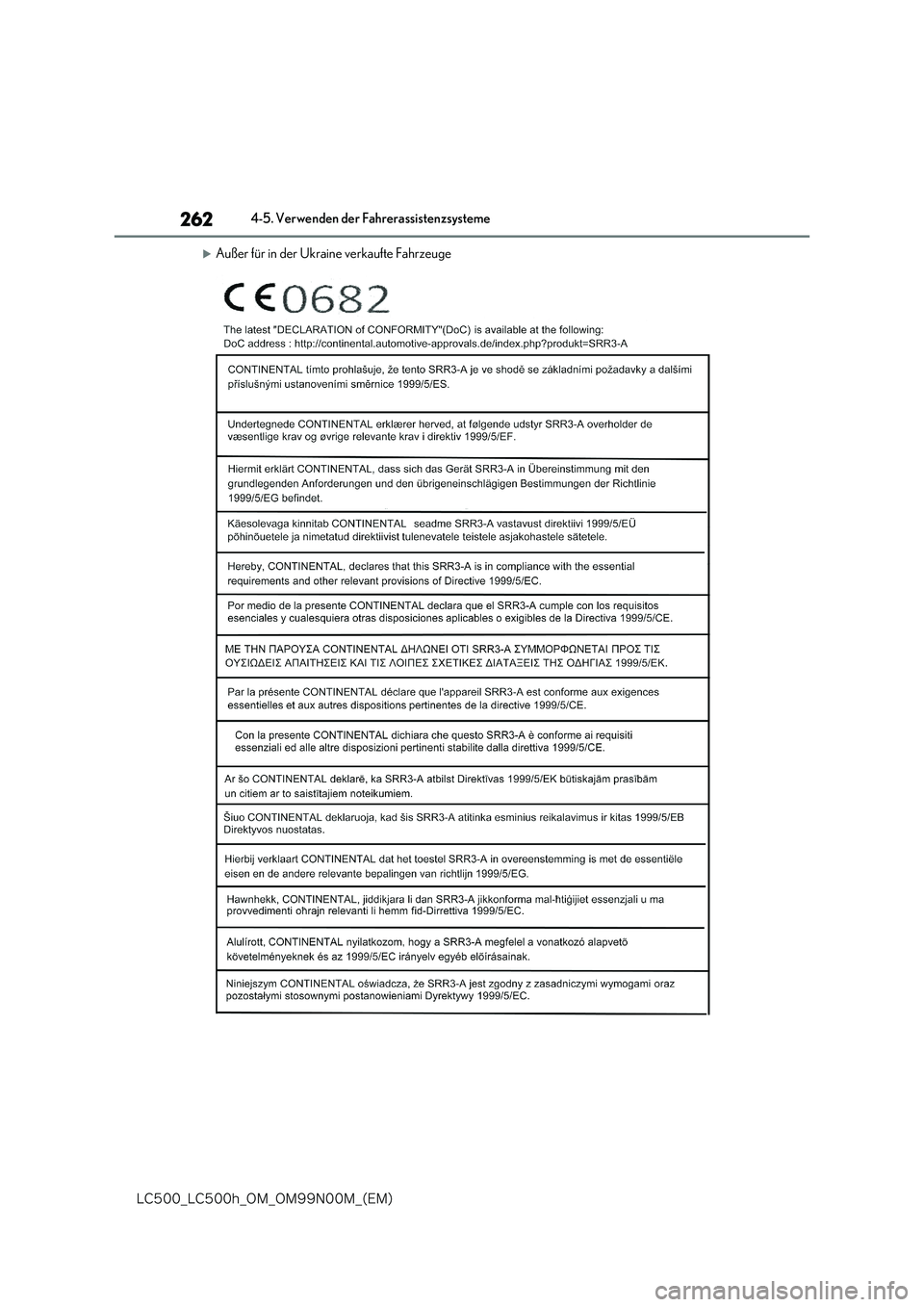

Außer für in der Ukraine verkaufte Fahrzeuge
Page 263 of 544
263
4
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
Page 264 of 544
264
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme

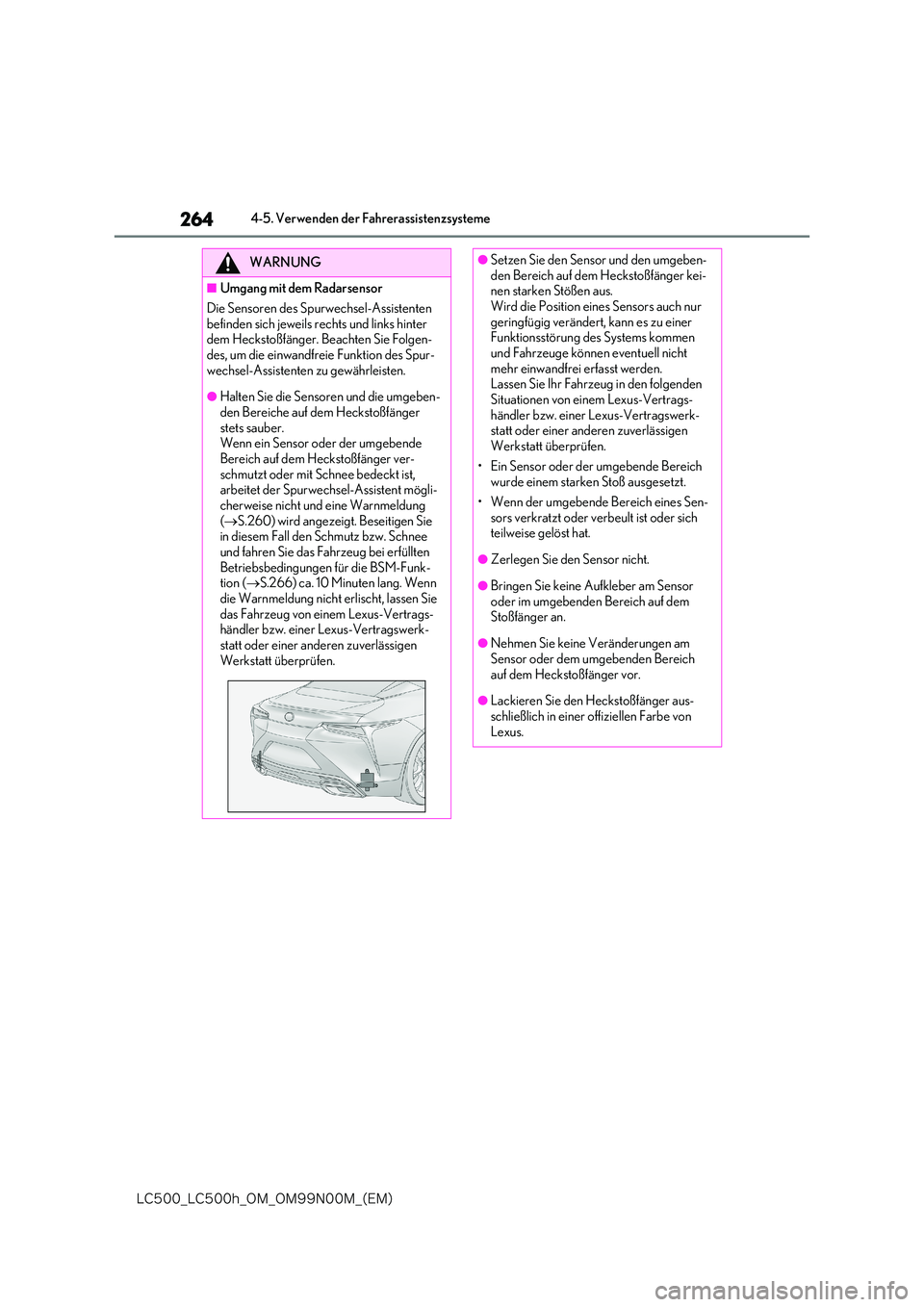

WARNUNG
■Umgang mit dem Radarsensor
Die Sensoren des Spurwechsel-Assistenten
befinden sich jeweils rechts und links hinter dem Heckstoßfänger. Beachten Sie Folgen-des, um die einwandfreie Funktion des Spur-
wechsel-Assistenten zu gewährleisten.
●Halten Sie die Sensoren und die umgeben-
den Bereiche auf dem Heckstoßfänger stets sauber.Wenn ein Sensor oder der umgebende
Bereich auf dem Heckstoßfänger ver- schmutzt oder mit Schnee bedeckt ist, arbeitet der Spurwechsel-Assistent mögli-
cherweise nicht und eine Warnmeldung ( S.260) wird angezeigt. Beseitigen Sie in diesem Fall den Schmutz bzw. Schnee
und fahren Sie das Fahrzeug bei erfüllten Betriebsbedingungen für die BSM-Funk-tion ( S.266) ca. 10 Minuten lang. Wenn
die Warnmeldung nicht erlischt, lassen Sie das Fahrzeug von einem Lexus-Vertrags-händler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
●Setzen Sie den Sensor und den umgeben-den Bereich auf dem Heckstoßfänger kei-nen starken Stößen aus.
Wird die Position eines Sensors auch nur geringfügig verändert, kann es zu einer Funktionsstörung des Systems kommen
und Fahrzeuge können eventuell nicht mehr einwandfrei erfasst werden.Lassen Sie Ihr Fahrzeug in den folgenden
Situationen von einem Lexus-Vertrags- händler bzw. einer Lexus-Vertragswerk-statt oder einer anderen zuverlässigen
Werkstatt überprüfen.
• Ein Sensor oder der umgebende Bereich wurde einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sen- sors verkratzt oder verbeult ist oder sich teilweise gelöst hat.
●Zerlegen Sie den Sensor nicht.
●Bringen Sie keine Aufkleber am Sensor oder im umgebenden Bereich auf dem Stoßfänger an.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich
auf dem Heckstoßfänger vor.
●Lackieren Sie den Heckstoßfänger aus-
schließlich in einer offiziellen Farbe von Lexus.
Page 265 of 544
265
4
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme
Fahren

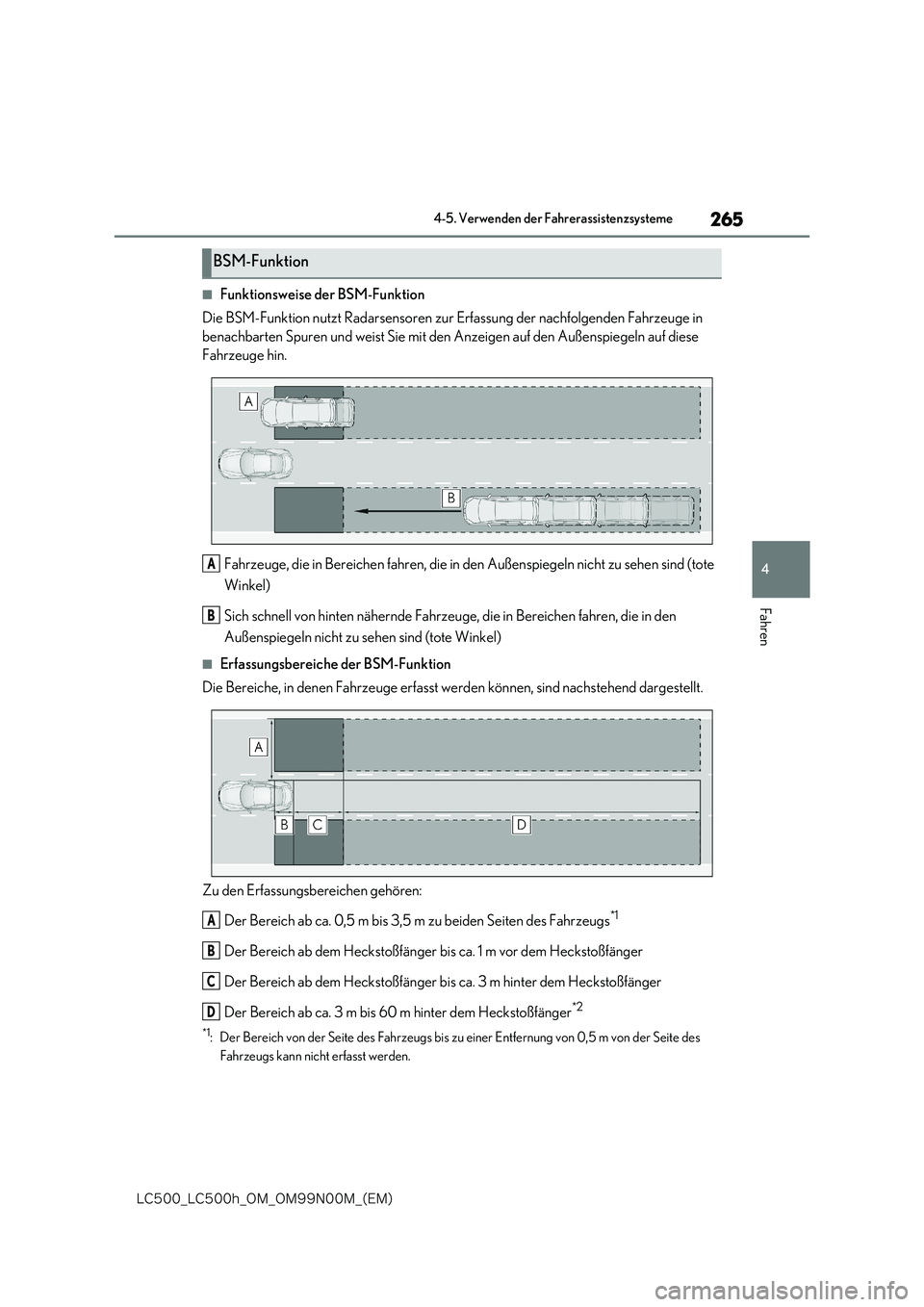

■Funktionsweise der BSM-Funktion
Die BSM-Funktion nutzt Radarsensoren zur Erfassung der nachfolgenden Fahrzeuge in
benachbarten Spuren und weist Sie mit den Anzeigen auf den Außenspiegeln auf diese
Fahrzeuge hin.
Fahrzeuge, die in Bereichen fahren, die in den Außenspiegeln nicht zu sehen sind (tote
Winkel)
Sich schnell von hinten nähernde Fahrzeuge, die in Bereichen fahren, die in den
Außenspiegeln nicht zu sehen sind (tote Winkel)
■Erfassungsbereiche der BSM-Funktion
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend dargestellt.
Zu den Erfassungsbereichen gehören:
Der Bereich ab ca. 0,5 m bis 3,5 m zu beiden Seiten des Fahrzeugs*1
Der Bereich ab dem Heckstoßfänger bis ca. 1 m vor dem Heckstoßfänger
Der Bereich ab dem Heckstoßfänger bi s ca. 3 m hinter dem Heckstoßfänger
Der Bereich ab ca. 3 m bis 60 m hinter dem Heckstoßfänger*2
*1: Der Bereich von der Seite des Fahrzeugs bis zu einer Entfernung von 0,5 m von der Seite des
Fahrzeugs kann nicht erfasst werden.
BSM-Funktion
A
B
A
B
C
D
Page 266 of 544
266
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme

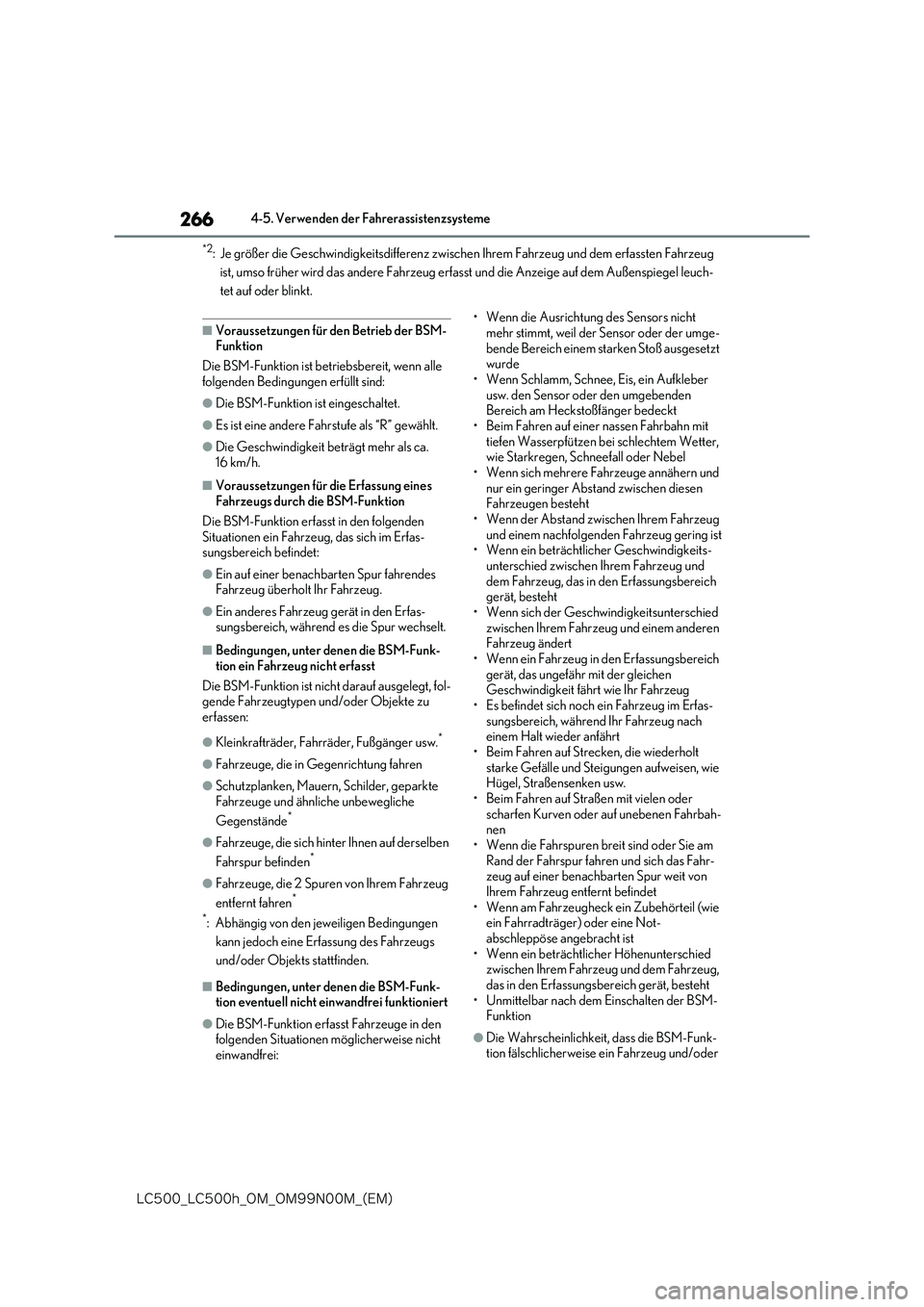

*2: Je größer die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem erfassten Fahrzeug
ist, umso früher wird das andere Fahrzeug erfasst und die Anzeige auf dem Außenspiegel leuch-
tet auf oder blinkt.
■Voraussetzungen für den Betrieb der BSM- Funktion
Die BSM-Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind:
●Die BSM-Funktion ist eingeschaltet.
●Es ist eine andere Fahrstufe als “R” gewählt.
●Die Geschwindigkeit beträgt mehr als ca. 16 km/h.
■Voraussetzungen für die Erfassung eines Fahrzeugs durch die BSM-Funktion
Die BSM-Funktion erfasst in den folgenden Situationen ein Fahrzeug, das sich im Erfas-sungsbereich befindet:
●Ein auf einer benachbarten Spur fahrendes Fahrzeug überholt Ihr Fahrzeug.
●Ein anderes Fahrzeug gerät in den Erfas-sungsbereich, während es die Spur wechselt.
■Bedingungen, unter denen die BSM-Funk-
tion ein Fahrzeug nicht erfasst
Die BSM-Funktion ist nicht darauf ausgelegt, fol- gende Fahrzeugtypen und/oder Objekte zu
erfassen:
●Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die in Gegenrichtung fahren
●Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
●Fahrzeuge, die sich hinter Ihnen auf derselben
Fahrspur befinden*
●Fahrzeuge, die 2 Spuren von Ihrem Fahrzeug
entfernt fahren*
*: Abhängig von den jeweiligen Bedingungen
kann jedoch eine Erfassung des Fahrzeugs
und/oder Objekts stattfinden.
■Bedingungen, unter denen die BSM-Funk- tion eventuell nicht einwandfrei funktioniert
●Die BSM-Funktion erfasst Fahrzeuge in den folgenden Situationen möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der umge-
bende Bereich einem starken Stoß ausgesetzt wurde• Wenn Schlamm, Schnee, Eis, ein Aufkleber
usw. den Sensor oder den umgebenden Bereich am Heckstoßfänger bedeckt• Beim Fahren auf einer nassen Fahrbahn mit
tiefen Wasserpfützen bei schlechtem Wetter, wie Starkregen, Schneefall oder Nebel• Wenn sich mehrere Fahrzeuge annähern und
nur ein geringer Abstand zwischen diesen Fahrzeugen besteht• Wenn der Abstand zwischen Ihrem Fahrzeug
und einem nachfolgenden Fahrzeug gering ist • Wenn ein beträchtlicher Geschwindigkeits-unterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erfassungsbereich gerät, besteht• Wenn sich der Geschwindigkeitsunterschied
zwischen Ihrem Fahrzeug und einem anderen Fahrzeug ändert• Wenn ein Fahrzeug in den Erfassungsbereich
gerät, das ungefähr mit der gleichen Geschwindigkeit fährt wie Ihr Fahrzeug• Es befindet sich noch ein Fahrzeug im Erfas-
sungsbereich, während Ihr Fahrzeug nach einem Halt wieder anfährt• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen, wie Hügel, Straßensenken usw.• Beim Fahren auf Straßen mit vielen oder
scharfen Kurven oder auf unebenen Fahrbah- nen• Wenn die Fahrspuren breit sind oder Sie am
Rand der Fahrspur fahren und sich das Fahr- zeug auf einer benachbarten Spur weit von Ihrem Fahrzeug entfernt befindet
• Wenn am Fahrzeugheck ein Zubehörteil (wie ein Fahrradträger) oder eine Not-abschleppöse angebracht ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten der BSM- Funktion
●Die Wahrscheinlichkeit, dass die BSM-Funk-tion fälschlicherweise ein Fahrzeug und/oder
Page 267 of 544
267
4
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
Objekt erfasst, kann sich in den folgenden
Situationen erhöhen: • Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der umge-
bende Bereich einem starken Stoß ausgesetzt wurde• Wenn der Abstand zwischen Ihrem Fahrzeug
und einer Schutzplanke, Wand usw., die in den Erfassungsbereich gerät, gering ist• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen, wie Hügel, Straßensenken usw.• Wenn die Fahrspuren eng sind oder Sie am
Rand der Fahrspur fahren und ein Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich gerät
• Beim Fahren auf Straßen mit vielen oder scharfen Kurven oder auf unebenen Fahrbah-nen
• Wenn die Reifen durchdrehen • Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug gering ist
• Wenn am Fahrzeugheck ein Zubehörteil (wie ein Fahrradträger) oder eine Not-abschleppöse angebracht ist

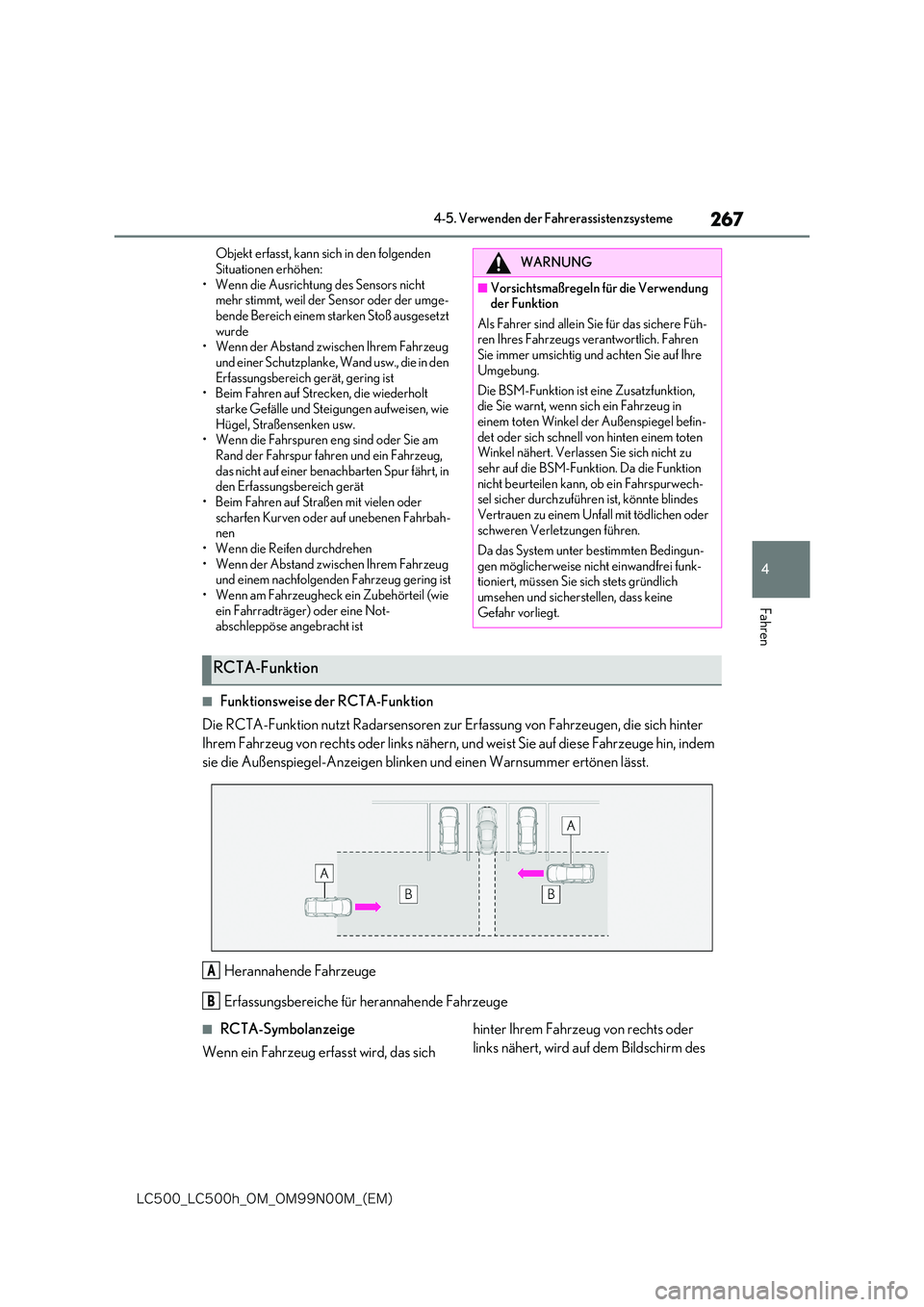

■Funktionsweise der RCTA-Funktion
Die RCTA-Funktion nutzt Radarsensoren zur Er fassung von Fahrzeugen, die sich hinter
Ihrem Fahrzeug von rechts oder links nähern, und weist Sie auf diese Fahrzeuge hin, indem
sie die Außenspiegel-Anzeigen blinken und einen Warnsummer ertönen lässt.
Herannahende Fahrzeuge
Erfassungsbereiche für herannahende Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder
links nähert, wird auf dem Bildschirm des
WARNUNG
■Vorsichtsmaßregeln für die Verwendung der Funktion
Als Fahrer sind allein Sie für das sichere Füh- ren Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten Sie auf Ihre
Umgebung.
Die BSM-Funktion ist eine Zusatzfunktion, die Sie warnt, wenn sich ein Fahrzeug in
einem toten Winkel der Außenspiegel befin- det oder sich schnell von hinten einem toten Winkel nähert. Verlassen Sie sich nicht zu
sehr auf die BSM-Funktion. Da die Funktion nicht beurteilen kann, ob ein Fahrspurwech-sel sicher durchzuführen ist, könnte blindes
Vertrauen zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
Da das System unter bestimmten Bedingun-
gen möglicherweise nicht einwandfrei funk- tioniert, müssen Sie sich stets gründlich umsehen und sicherstellen, dass keine
Gefahr vorliegt.
RCTA-Funktion
A
B

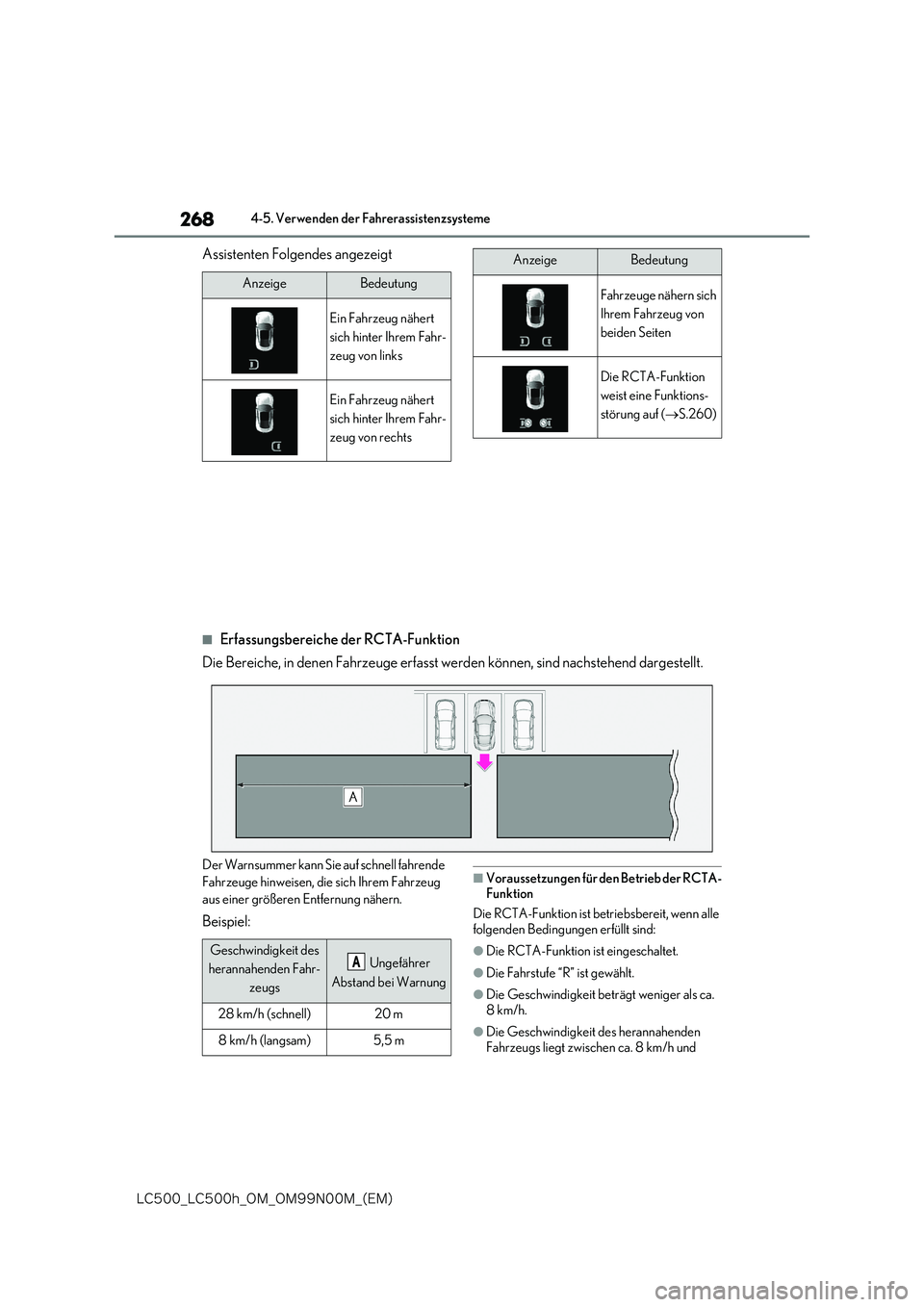

Page 268 of 544
268
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme
Assistenten Folgendes angezeigt
■Erfassungsbereiche der RCTA-Funktion
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend dargestellt.
Der Warnsummer kann Sie auf schnell fahrende
Fahrzeuge hinweisen, die sich Ihrem Fahrzeug
aus einer größeren Entfernung nähern.
Beispiel:
■Voraussetzungen für den Betrieb der RCTA- Funktion
Die RCTA-Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind:
●Die RCTA-Funktion ist eingeschaltet.
●Die Fahrstufe “R” ist gewählt.
●Die Geschwindigkeit beträgt weniger als ca. 8km/h.
●Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
AnzeigeBedeutung
Ein Fahrzeug nähert
sich hinter Ihrem Fahr-
zeug von links
Ein Fahrzeug nähert
sich hinter Ihrem Fahr-
zeug von rechts
Fahrzeuge nähern sich
Ihrem Fahrzeug von
beiden Seiten
Die RCTA-Funktion
weist eine Funktions-
störung auf ( S.260)
AnzeigeBedeutung
Geschwindigkeit des
herannahenden Fahr-
zeugs
Ungefährer
Abstand bei Warnung
28 km/h (schnell)20 m
8 km/h (langsam)5,5 m
A
Page 269 of 544
269
4
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
28 km/h.

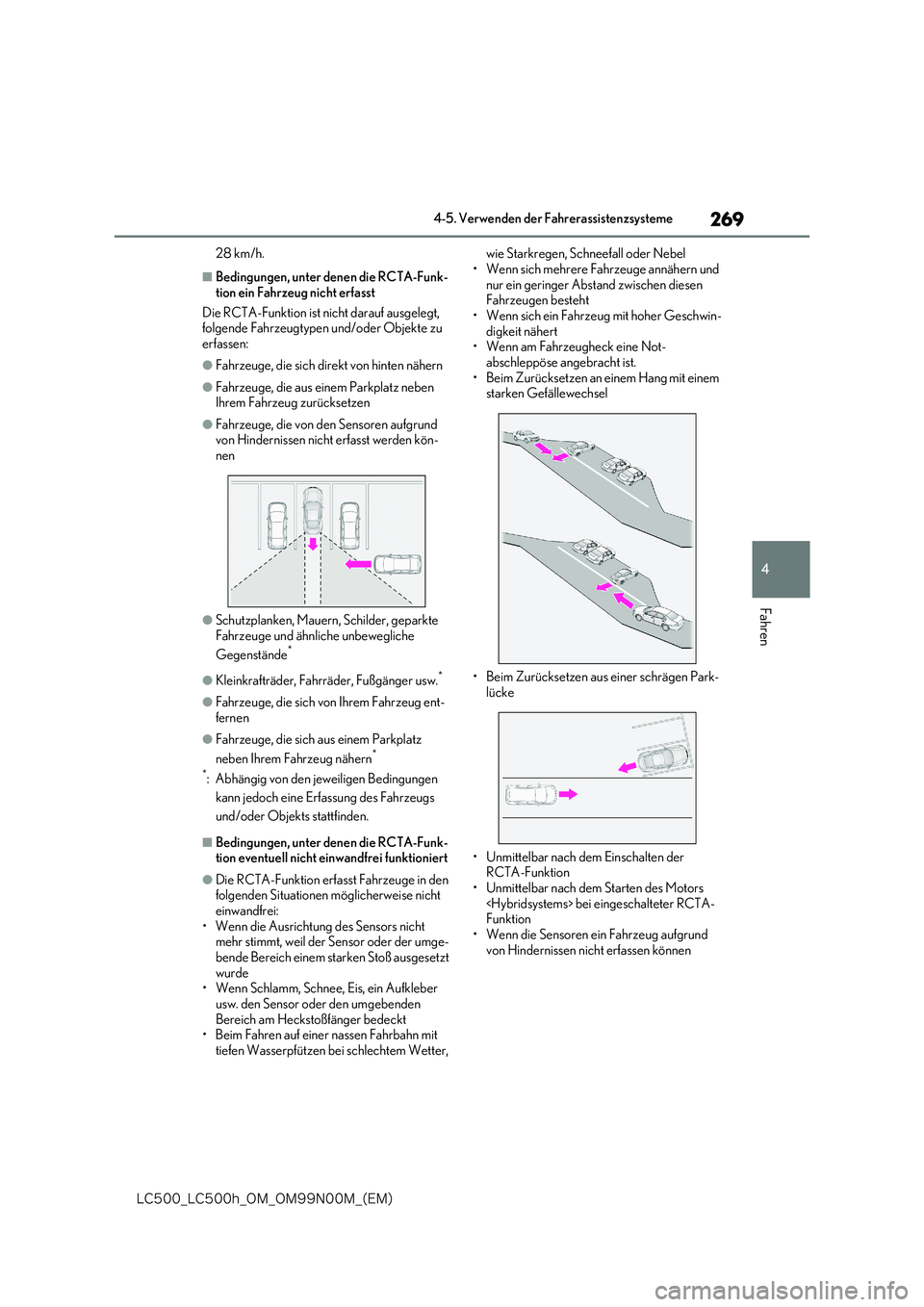

■Bedingungen, unter denen die RCTA-Funk-
tion ein Fahrzeug nicht erfasst
Die RCTA-Funktion ist nicht darauf ausgelegt, folgende Fahrzeugtypen und/oder Objekte zu
erfassen:
●Fahrzeuge, die sich direkt von hinten nähern
●Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
●Fahrzeuge, die von den Sensoren aufgrund von Hindernissen nicht erfasst werden kön-
nen
●Schutzplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche unbewegliche
Gegenstände*
●Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug ent-
fernen
●Fahrzeuge, die sich aus einem Parkplatz
neben Ihrem Fahrzeug nähern*
*: Abhängig von den jeweiligen Bedingungen
kann jedoch eine Erfassung des Fahrzeugs
und/oder Objekts stattfinden.
■Bedingungen, unter denen die RCTA-Funk- tion eventuell nicht einwandfrei funktioniert
●Die RCTA-Funktion erfasst Fahrzeuge in den folgenden Situationen möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der umge-bende Bereich einem starken Stoß ausgesetzt
wurde • Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgebenden
Bereich am Heckstoßfänger bedeckt • Beim Fahren auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem Wetter,
wie Starkregen, Schneefall oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen diesen Fahrzeugen besteht
• Wenn sich ein Fahrzeug mit hoher Geschwin- digkeit nähert• Wenn am Fahrzeugheck eine Not-
abschleppöse angebracht ist. • Beim Zurücksetzen an einem Hang mit einem starken Gefällewechsel
• Beim Zurücksetzen aus einer schrägen Park- lücke
• Unmittelbar nach dem Einschalten der RCTA-Funktion• Unmittelbar nach dem Starten des Motors
von Hindernissen nicht erfassen können
Page 270 of 544
270
- $ @ - $ I @ 0 . @ 0 . / . @ & .
4-5. Verwenden der Fahrerassistenzsysteme

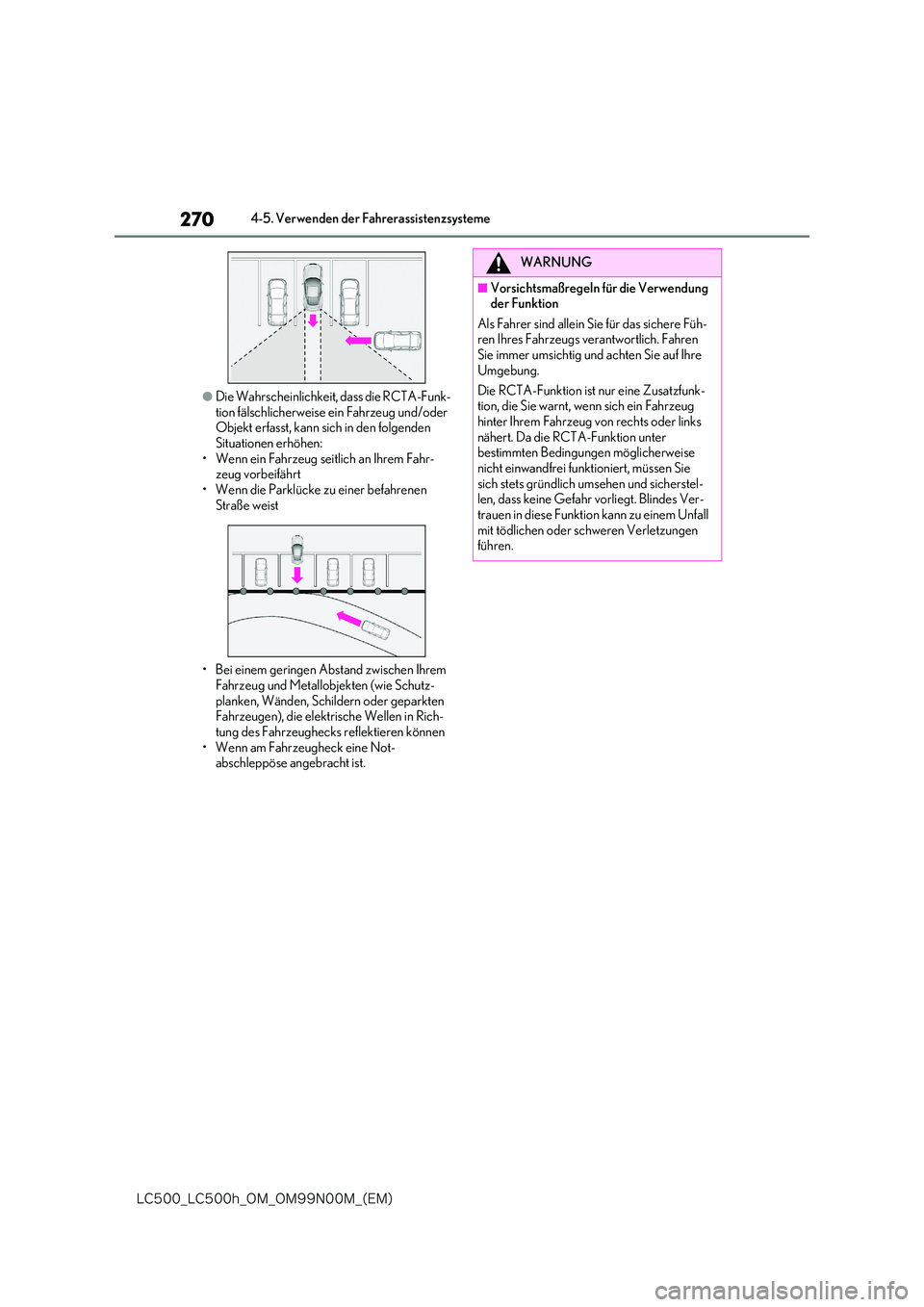

●Die Wahrscheinlichkeit, dass die RCTA-Funk-
tion fälschlicherweise ein Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahr- zeug vorbeifährt• Wenn die Parklücke zu einer befahrenen
Straße weist
• Bei einem geringen Abstand zwischen Ihrem
Fahrzeug und Metallobjekten (wie Schutz- planken, Wänden, Schildern oder geparkten Fahrzeugen), die elektrische Wellen in Rich-
tung des Fahrzeughecks reflektieren können • Wenn am Fahrzeugheck eine Not-abschleppöse angebracht ist.
WARNUNG
■Vorsichtsmaßregeln für die Verwendung der Funktion
Als Fahrer sind allein Sie für das sichere Füh- ren Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten Sie auf Ihre
Umgebung.
Die RCTA-Funktion ist nur eine Zusatzfunk- tion, die Sie warnt, wenn sich ein Fahrzeug
hinter Ihrem Fahrzeug von rechts oder links nähert. Da die RCTA-Funktion unter bestimmten Bedingungen möglicherweise
nicht einwandfrei funktioniert, müssen Sie sich stets gründlich umsehen und sicherstel-len, dass keine Gefahr vorliegt. Blindes Ver-
trauen in diese Funktion kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
