lexus LC500h 2018 Manual del propietario (in Spanish)

261
4
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
Conducción

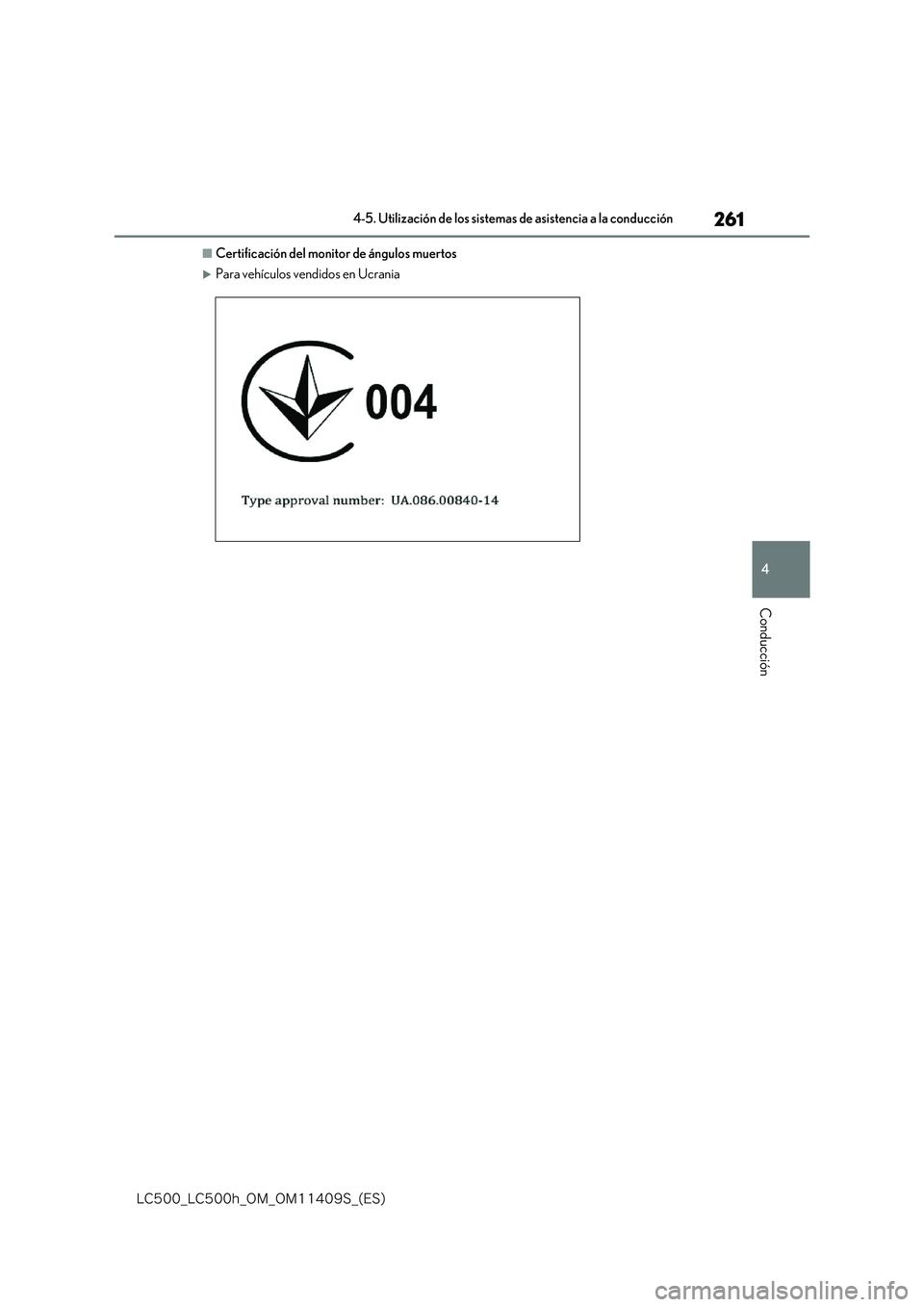

■Certificación del monitor de ángulos muertos
Para vehículos vendidos en Ucrania

262
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción

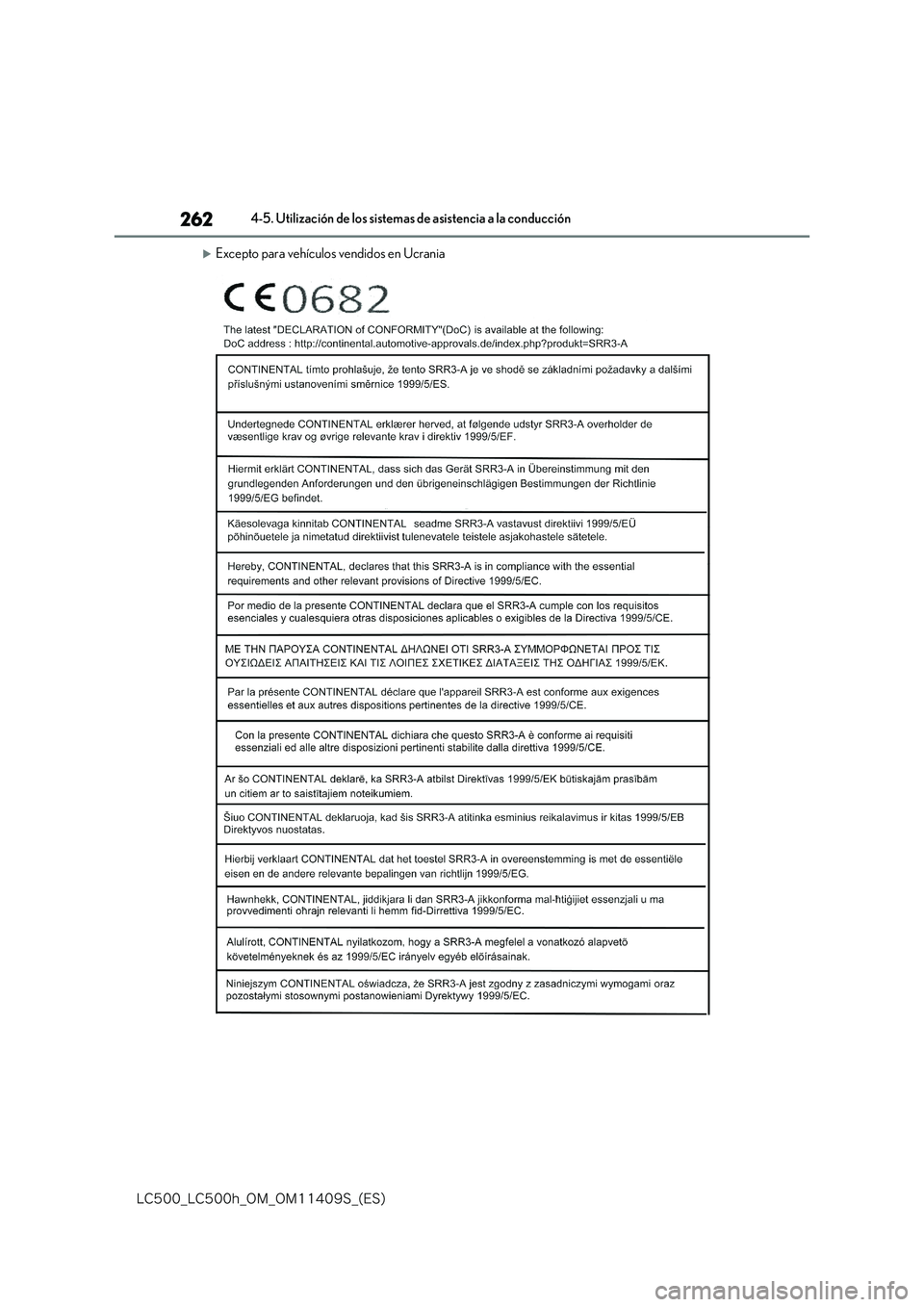

Excepto para vehículos vendidos en Ucrania

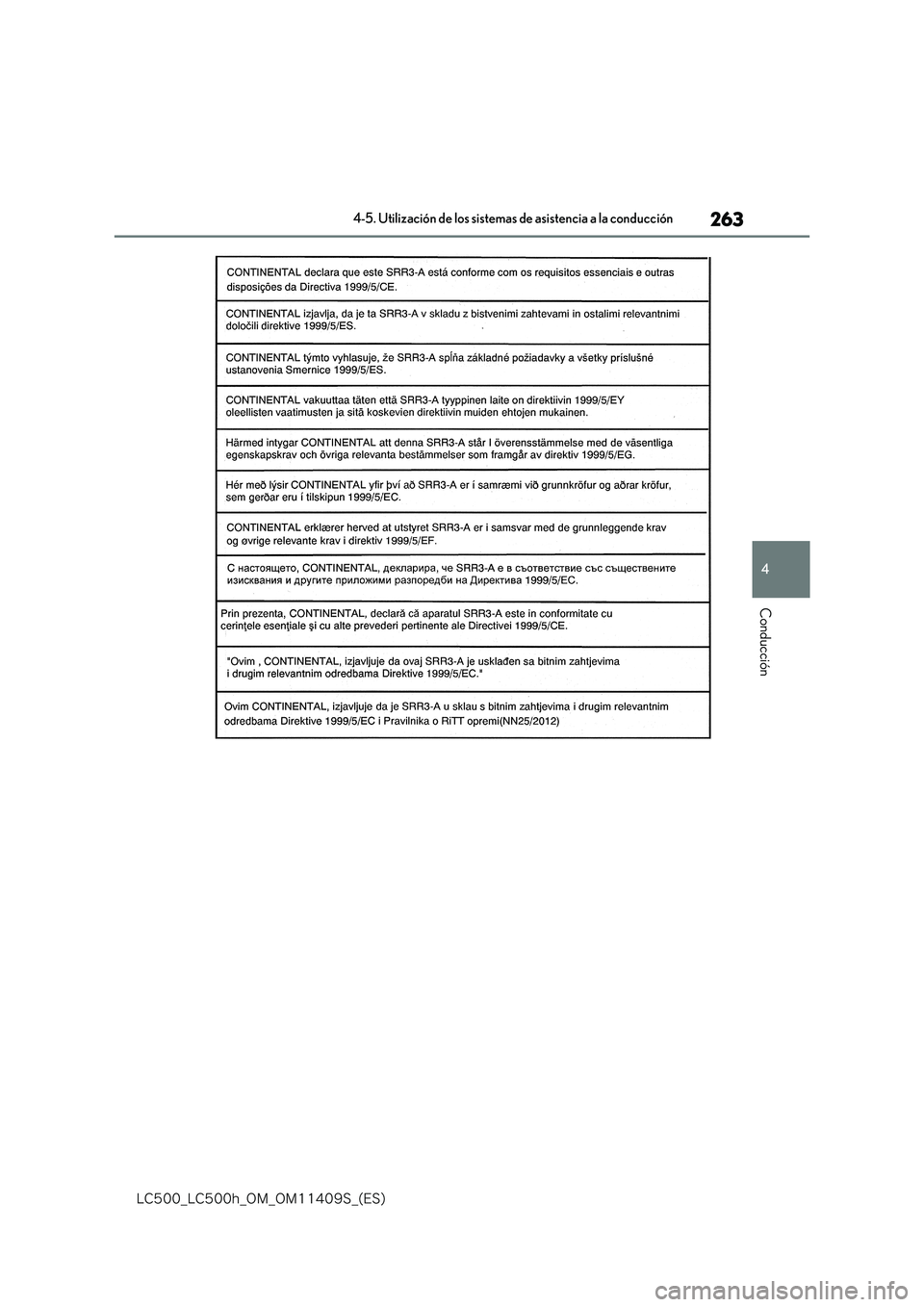

263
4
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
Conducción

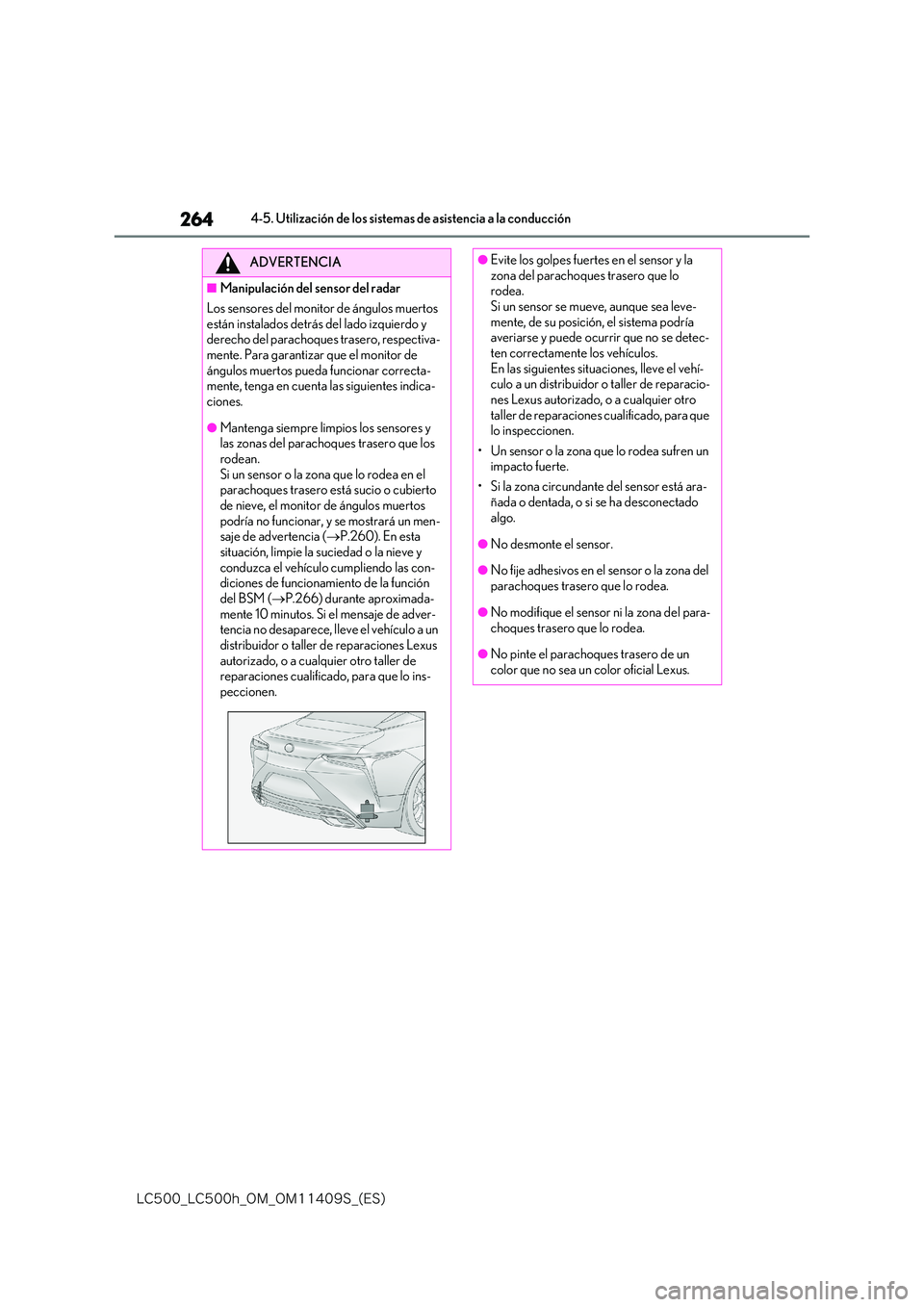

264
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
ADVERTENCIA
■Manipulación del sensor del radar
Los sensores del monitor de ángulos muertos
están instalados detrás del lado izquierdo y derecho del parachoques trasero, respectiva-mente. Para garantizar que el monitor de
ángulos muertos pueda funcionar correcta- mente, tenga en cuenta las siguientes indica-ciones.
●Mantenga siempre limpios los sensores y las zonas del parachoques trasero que los
rodean. Si un sensor o la zona que lo rodea en el parachoques trasero está sucio o cubierto
de nieve, el monitor de ángulos muertos podría no funcionar, y se mostrará un men- saje de advertencia ( P.260). En esta
situación, limpie la suciedad o la nieve y conduzca el vehículo cumpliendo las con-diciones de funcionamiento de la función
del BSM ( P.266) durante aproximada- mente 10 minutos. Si el mensaje de adver-tencia no desaparece, lleve el vehículo a un
distribuidor o taller de reparaciones Lexus autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo ins-
peccionen.
●Evite los golpes fuertes en el sensor y la zona del parachoques trasero que lo rodea.
Si un sensor se mueve, aunque sea leve- mente, de su posición, el sistema podría averiarse y puede ocurrir que no se detec-
ten correctamente los vehículos. En las siguientes situaciones, lleve el vehí-culo a un distribuidor o taller de reparacio-
nes Lexus autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
• Un sensor o la zona que lo rodea sufren un impacto fuerte.
• Si la zona circundante del sensor está ara-
ñada o dentada, o si se ha desconectado algo.
●No desmonte el sensor.
●No fije adhesivos en el sensor o la zona del
parachoques trasero que lo rodea.
●No modifique el sensor ni la zona del para-
choques trasero que lo rodea.
●No pinte el parachoques trasero de un
color que no sea un color oficial Lexus.

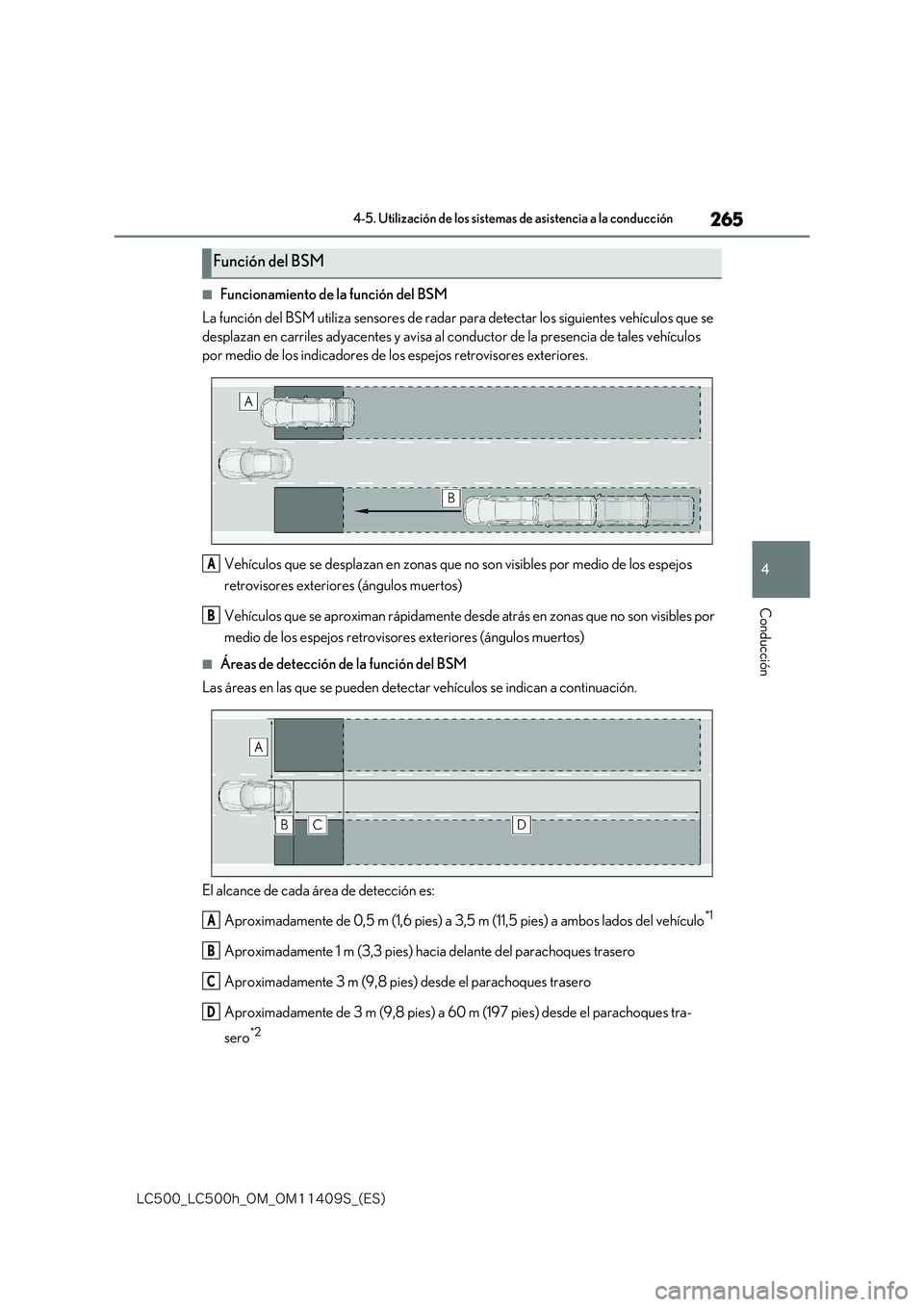

265
4
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
■Funcionamiento de la función del BSM
La función del BSM utiliza sensores de radar pa ra detectar los siguientes vehículos que se
desplazan en carriles adyacentes y avisa al co nductor de la presencia de tales vehículos
por medio de los indicadores de los espejos retrovisores exteriores.
Vehículos que se desplazan en zonas que no son visibles por medio de los espejos
retrovisores exteriores (ángulos muertos)
Vehículos que se aproximan rápidamente desd e atrás en zonas que no son visibles por
medio de los espejos retrovisores exteriores (ángulos muertos)
■Áreas de detección de la función del BSM
Las áreas en las que se pueden detectar vehículos se indican a continuación.
El alcance de cada área de detección es:
Aproximadamente de 0,5 m (1,6 pies) a 3,5 m (11,5 pies) a ambos lados del vehículo*1
Aproximadamente 1 m (3,3 pies) hacia delante del parachoques trasero
Aproximadamente 3 m (9,8 pies) desde el parachoques trasero
Aproximadamente de 3 m (9,8 pies) a 60 m (197 pies) desde el parachoques tra-
sero*2
Función del BSM
A
B
A
B
C
D

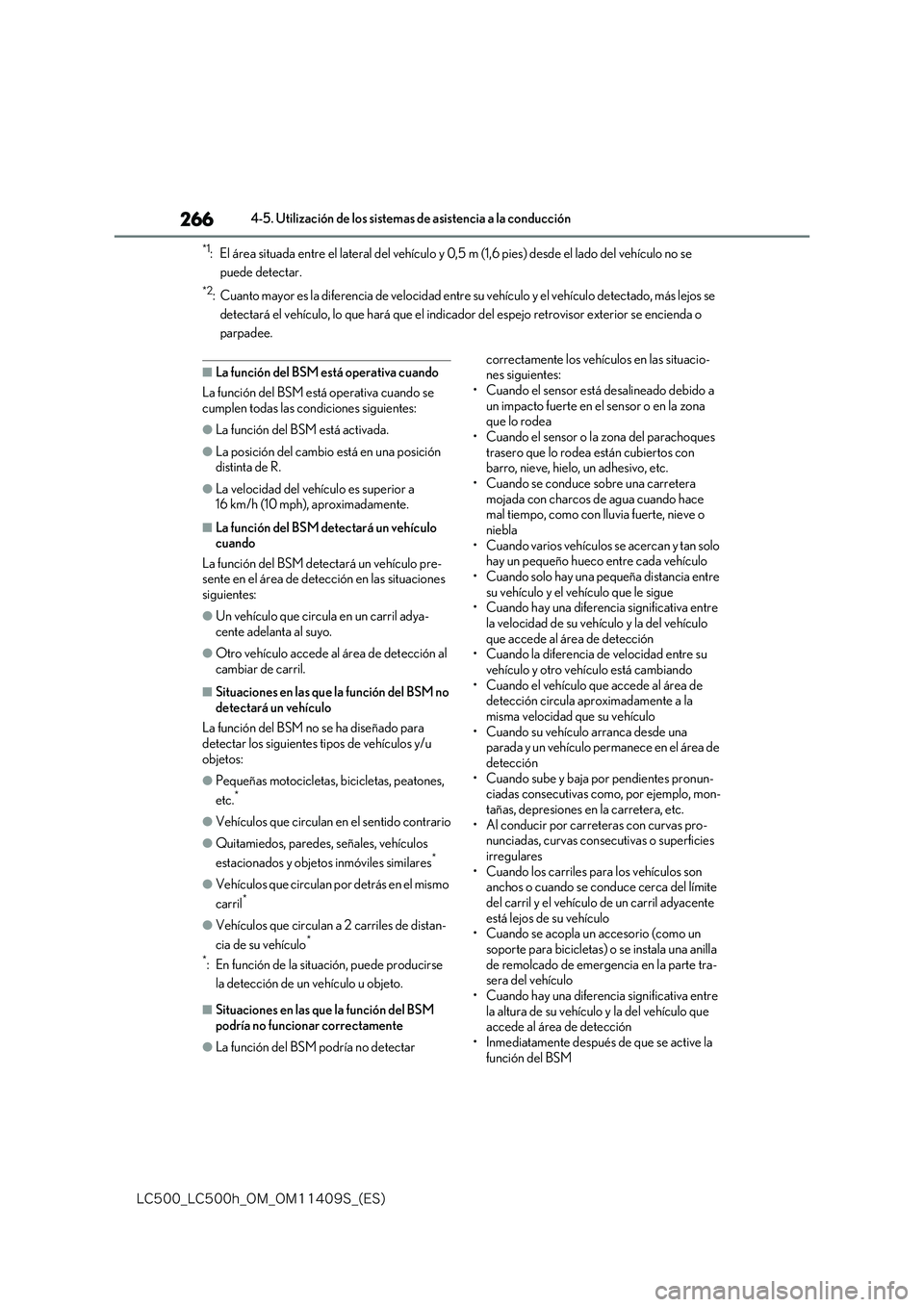

266
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
*1: El área situada entre el lateral del vehículo y 0,5 m (1,6 pies) desde el lado del vehículo no se
puede detectar.
*2: Cuanto mayor es la diferencia de velocidad entre su vehículo y el vehículo detectado, más lejos se
detectará el vehículo, lo que hará que el indicador del espejo retrovisor exterior se encienda o
parpadee.
■La función del BSM está operativa cuando
La función del BSM está operativa cuando se cumplen todas las condiciones siguientes:
●La función del BSM está activada.
●La posición del cambio está en una posición distinta de R.
●La velocidad del vehículo es superior a 16 km/h (10 mph), aproximadamente.
■La función del BSM detectará un vehículo cuando
La función del BSM detectará un vehículo pre- sente en el área de detección en las situaciones siguientes:
●Un vehículo que circula en un carril adya-cente adelanta al suyo.
●Otro vehículo accede al área de detección al cambiar de carril.
■Situaciones en las que la función del BSM no
detectará un vehículo
La función del BSM no se ha diseñado para detectar los siguientes tipos de vehículos y/u
objetos:
●Pequeñas motocicletas, bicicletas, peatones,
etc.*
●Vehículos que circulan en el sentido contrario
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles similares*
●Vehículos que circulan por detrás en el mismo
carril*
●Vehículos que circulan a 2 carriles de distan-
cia de su vehículo*
*: En función de la situación, puede producirse
la detección de un vehículo u objeto.
■Situaciones en las que la función del BSM podría no funcionar correctamente
●La función del BSM podría no detectar
correctamente los vehículos en las situacio- nes siguientes:
• Cuando el sensor está desalineado debido a un impacto fuerte en el sensor o en la zona que lo rodea
• Cuando el sensor o la zona del parachoques trasero que lo rodea están cubiertos con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce sobre una carretera mojada con charcos de agua cuando hace mal tiempo, como con lluvia fuerte, nieve o
niebla • Cuando varios vehículos se acercan y tan solo hay un pequeño hueco entre cada vehículo
• Cuando solo hay una pequeña distancia entre su vehículo y el vehículo que le sigue• Cuando hay una diferencia significativa entre
la velocidad de su vehículo y la del vehículo que accede al área de detección• Cuando la diferencia de velocidad entre su
vehículo y otro vehículo está cambiando • Cuando el vehículo que accede al área de detección circula aproximadamente a la
misma velocidad que su vehículo • Cuando su vehículo arranca desde una parada y un vehículo permanece en el área de
detección • Cuando sube y baja por pendientes pronun-ciadas consecutivas como, por ejemplo, mon-
tañas, depresiones en la carretera, etc. • Al conducir por carreteras con curvas pro-nunciadas, curvas consecutivas o superficies
irregulares • Cuando los carriles para los vehículos son anchos o cuando se conduce cerca del límite
del carril y el vehículo de un carril adyacente está lejos de su vehículo• Cuando se acopla un accesorio (como un
soporte para bicicletas) o se instala una anilla de remolcado de emergencia en la parte tra-sera del vehículo
• Cuando hay una diferencia significativa entre la altura de su vehículo y la del vehículo que accede al área de detección
• Inmediatamente después de que se active la función del BSM

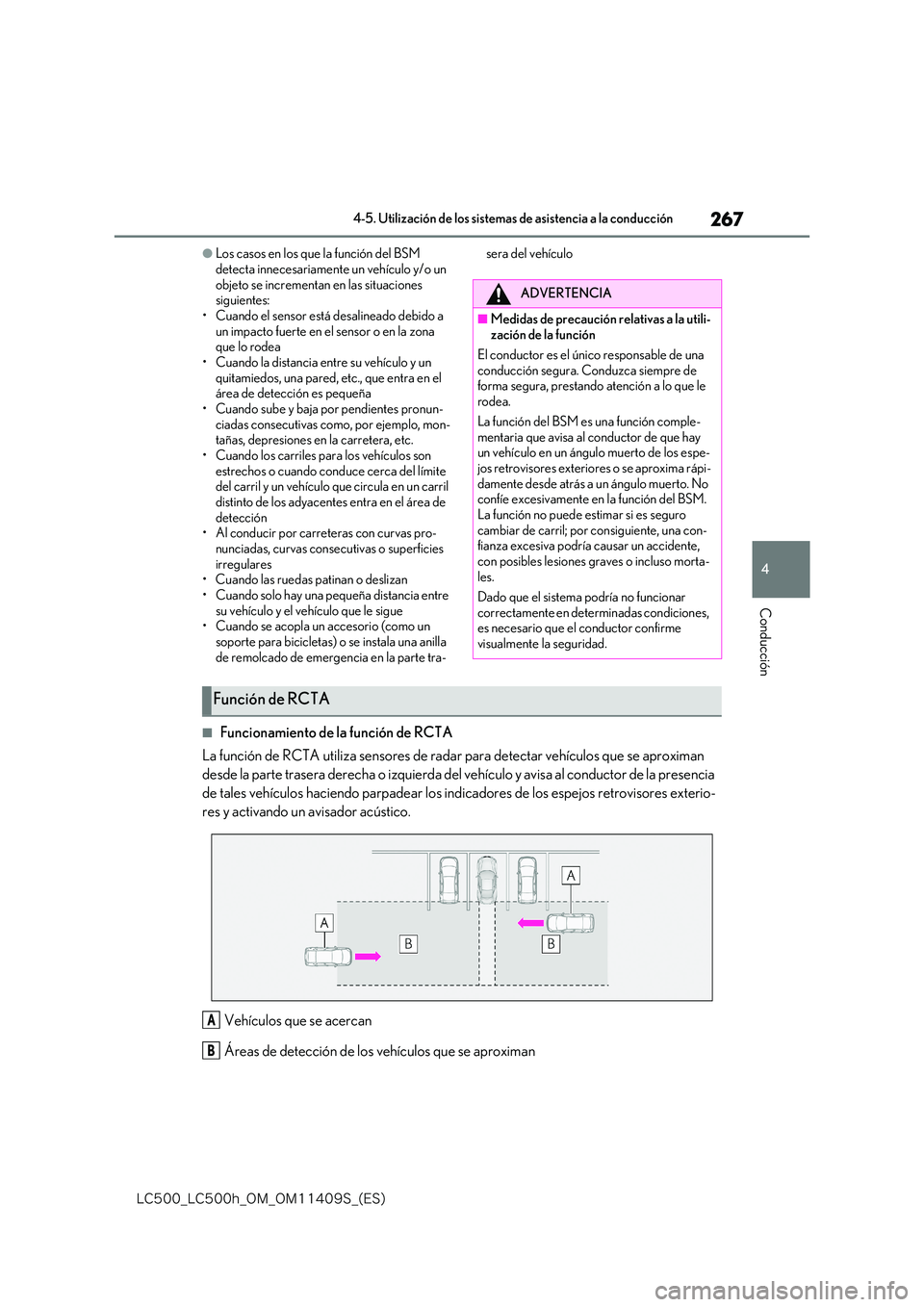

267
4
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
●Los casos en los que la función del BSM
detecta innecesariamente un vehículo y/o un objeto se incrementan en las situaciones siguientes:
• Cuando el sensor está desalineado debido a un impacto fuerte en el sensor o en la zona que lo rodea
• Cuando la distancia entre su vehículo y un quitamiedos, una pared, etc., que entra en el área de detección es pequeña
• Cuando sube y baja por pendientes pronun- ciadas consecutivas como, por ejemplo, mon-tañas, depresiones en la carretera, etc.
• Cuando los carriles para los vehículos son estrechos o cuando conduce cerca del límite del carril y un vehículo que circula en un carril
distinto de los adyacentes entra en el área de detección• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superficies irregulares• Cuando las ruedas patinan o deslizan
• Cuando solo hay una pequeña distancia entre su vehículo y el vehículo que le sigue• Cuando se acopla un accesorio (como un
soporte para bicicletas) o se instala una anilla de remolcado de emergencia en la parte tra-
sera del vehículo
■Funcionamiento de la función de RCTA
La función de RCTA utiliza sensores de rada r para detectar vehículos que se aproximan
desde la parte trasera derecha o izquierda del ve hículo y avisa al conductor de la presencia
de tales vehículos haciendo parpadear los indi cadores de los espejos retrovisores exterio-
res y activando un avisador acústico.
Vehículos que se acercan
Áreas de detección de los vehículos que se aproximan
ADVERTENCIA
■Medidas de precaución relativas a la utili- zación de la función
El conductor es el único responsable de una
conducción segura. Conduzca siempre de forma segura, prestando atención a lo que le rodea.
La función del BSM es una función comple- mentaria que avisa al conductor de que hay un vehículo en un ángulo muerto de los espe-
jos retrovisores exteriores o se aproxima rápi- damente desde atrás a un ángulo muerto. No confíe excesivamente en la función del BSM.
La función no puede estimar si es seguro cambiar de carril; por consiguiente, una con-fianza excesiva podría causar un accidente,
con posibles lesiones graves o incluso morta- les.
Dado que el sistema podría no funcionar
correctamente en determinadas condiciones, es necesario que el conductor confirme visualmente la seguridad.
Función de RCTA
A
B

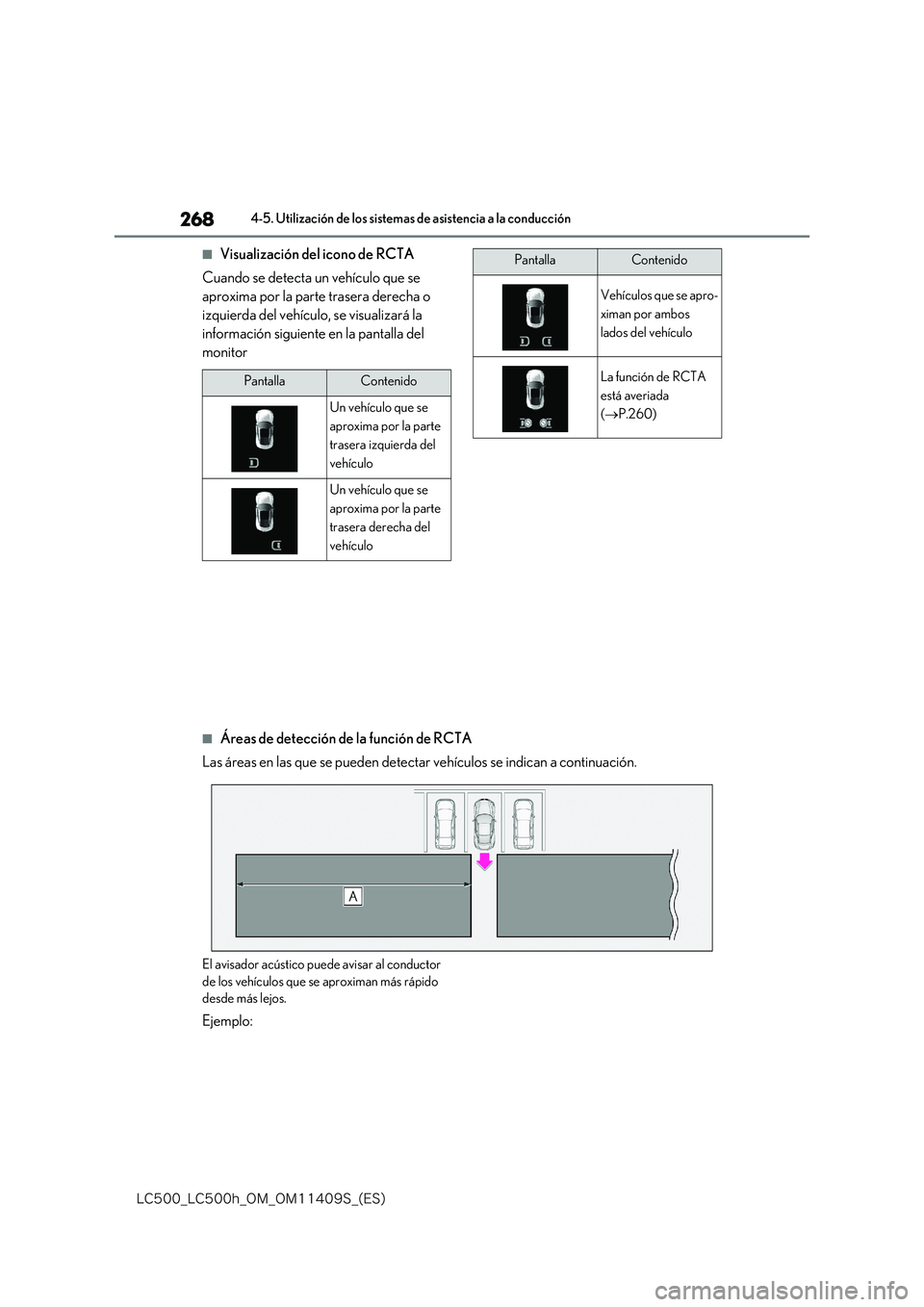

268
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
■Visualización del icono de RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará la
información siguiente en la pantalla del
monitor
■Áreas de detección de la función de RCTA
Las áreas en las que se pueden detectar vehículos se indican a continuación.
El avisador acústico puede avisar al conductor
de los vehículos que se aproximan más rápido
desde más lejos.
Ejemplo:
PantallaContenido
Un vehículo que se
aproxima por la parte
trasera izquierda del
vehículo
Un vehículo que se
aproxima por la parte
trasera derecha del
vehículo
Vehículos que se apro-
ximan por ambos
lados del vehículo
La función de RCTA
está averiada
( P.260)
PantallaContenido

269

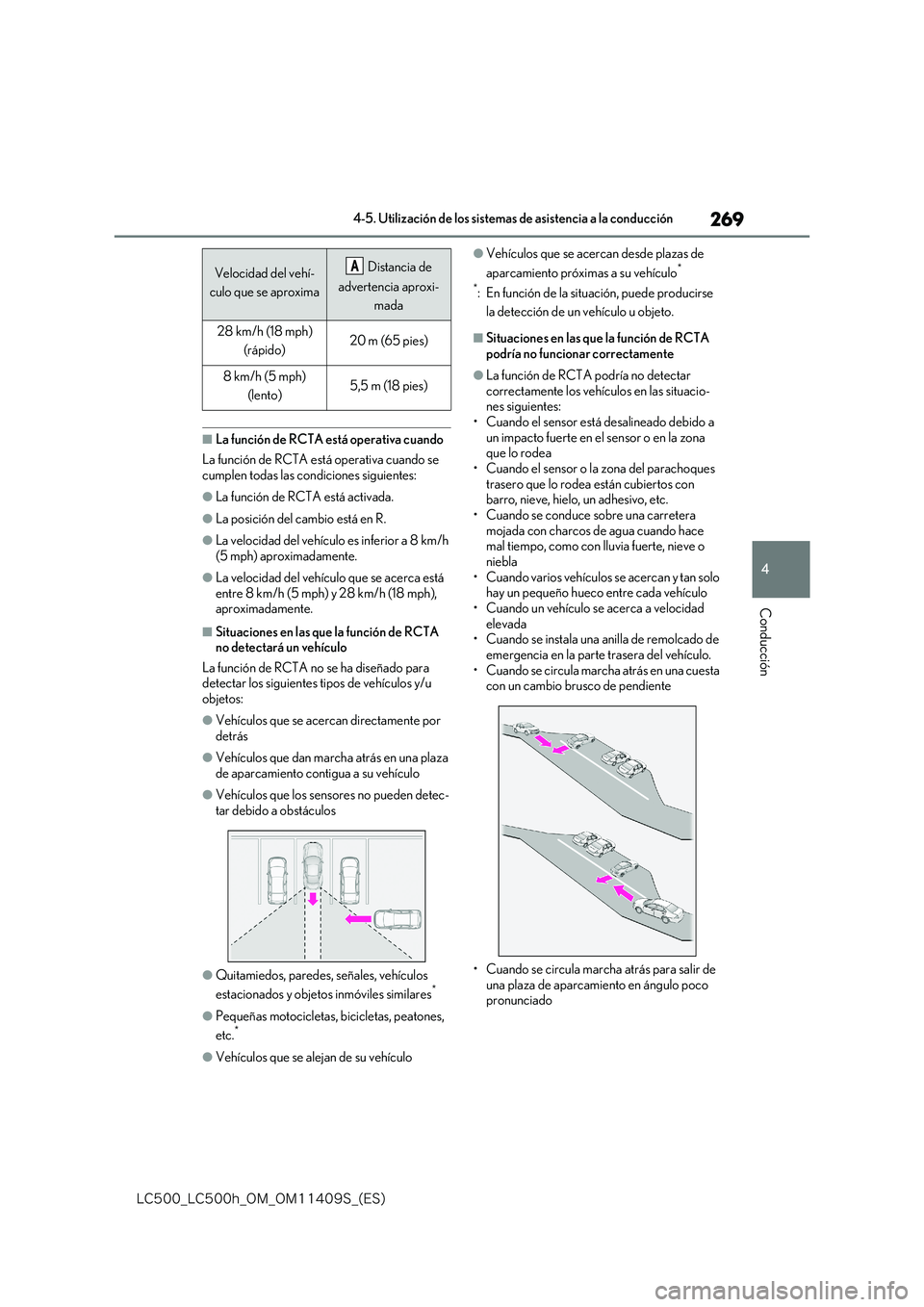

4
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
■La función de RCTA está operativa cuando
La función de RCTA está operativa cuando se cumplen todas las condiciones siguientes:
●La función de RCTA está activada.
●La posición del cambio está en R.
●La velocidad del vehículo es inferior a 8 km/h
(5 mph) aproximadamente.
●La velocidad del vehículo que se acerca está
entre 8 km/h (5 mph) y 28 km/h (18 mph), aproximadamente.
■Situaciones en las que la función de RCTA no detectará un vehículo
La función de RCTA no se ha diseñado para detectar los siguientes tipos de vehículos y/u objetos:
●Vehículos que se acercan directamente por detrás
●Vehículos que dan marcha atrás en una plaza de aparcamiento contigua a su vehículo
●Vehículos que los sensores no pueden detec-tar debido a obstáculos
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles similares*
●Pequeñas motocicletas, bicicletas, peatones,
etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se acercan desde plazas de
aparcamiento próximas a su vehículo*
*: En función de la situación, puede producirse
la detección de un vehículo u objeto.
■Situaciones en las que la función de RCTA podría no funcionar correctamente
●La función de RCTA podría no detectar correctamente los vehículos en las situacio-nes siguientes:
• Cuando el sensor está desalineado debido a un impacto fuerte en el sensor o en la zona que lo rodea
• Cuando el sensor o la zona del parachoques trasero que lo rodea están cubiertos con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce sobre una carretera mojada con charcos de agua cuando hace mal tiempo, como con lluvia fuerte, nieve o
niebla • Cuando varios vehículos se acercan y tan solo hay un pequeño hueco entre cada vehículo
• Cuando un vehículo se acerca a velocidad elevada• Cuando se instala una anilla de remolcado de
emergencia en la parte trasera del vehículo. • Cuando se circula marcha atrás en una cuesta con un cambio brusco de pendiente
• Cuando se circula marcha atrás para salir de una plaza de aparcamiento en ángulo poco pronunciado
Velocidad del vehí-
culo que se aproxima
Distancia de
advertencia aproxi-
mada
28 km/h (18 mph)
(rápido)20 m (65 pies)
8 km/h (5 mph)
(lento)5,5 m (18 pies)
A

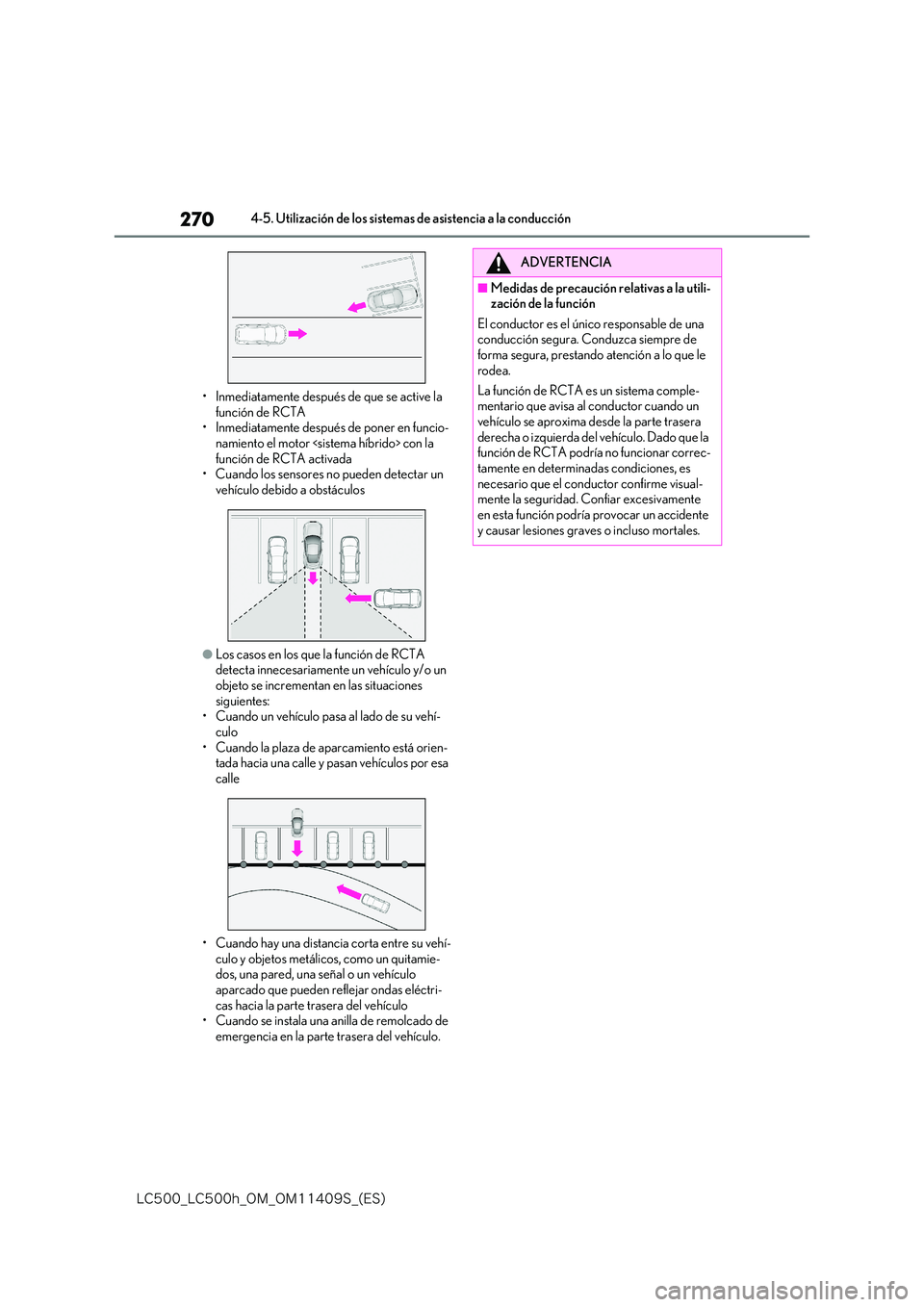

270
-$@-$I@0.@0.4@ &4

4-5. Utilización de los sistemas de asistencia a la conducción
• Inmediatamente después de que se active la
función de RCTA • Inmediatamente después de poner en funcio-namiento el motor con la
función de RCTA activada • Cuando los sensores no pueden detectar un vehículo debido a obstáculos
●Los casos en los que la función de RCTA detecta innecesariamente un vehículo y/o un
objeto se incrementan en las situaciones siguientes:• Cuando un vehículo pasa al lado de su vehí-
culo • Cuando la plaza de aparcamiento está orien-tada hacia una calle y pasan vehículos por esa
calle
• Cuando hay una distancia corta entre su vehí-
culo y objetos metálicos, como un quitamie- dos, una pared, una señal o un vehículo aparcado que pueden reflejar ondas eléctri-
cas hacia la parte trasera del vehículo • Cuando se instala una anilla de remolcado de emergencia en la parte trasera del vehículo.
ADVERTENCIA
■Medidas de precaución relativas a la utili-zación de la función
El conductor es el único responsable de una conducción segura. Conduzca siempre de forma segura, prestando atención a lo que le
rodea.
La función de RCTA es un sistema comple- mentario que avisa al conductor cuando un
vehículo se aproxima desde la parte trasera derecha o izquierda del vehículo. Dado que la función de RCTA podría no funcionar correc-
tamente en determinadas condiciones, es necesario que el conductor confirme visual-mente la seguridad. Confiar excesivamente
en esta función podría provocar un accidente y causar lesiones graves o incluso mortales.
