MAZDA MODEL 2 2017 Betriebsanleitung (in German)

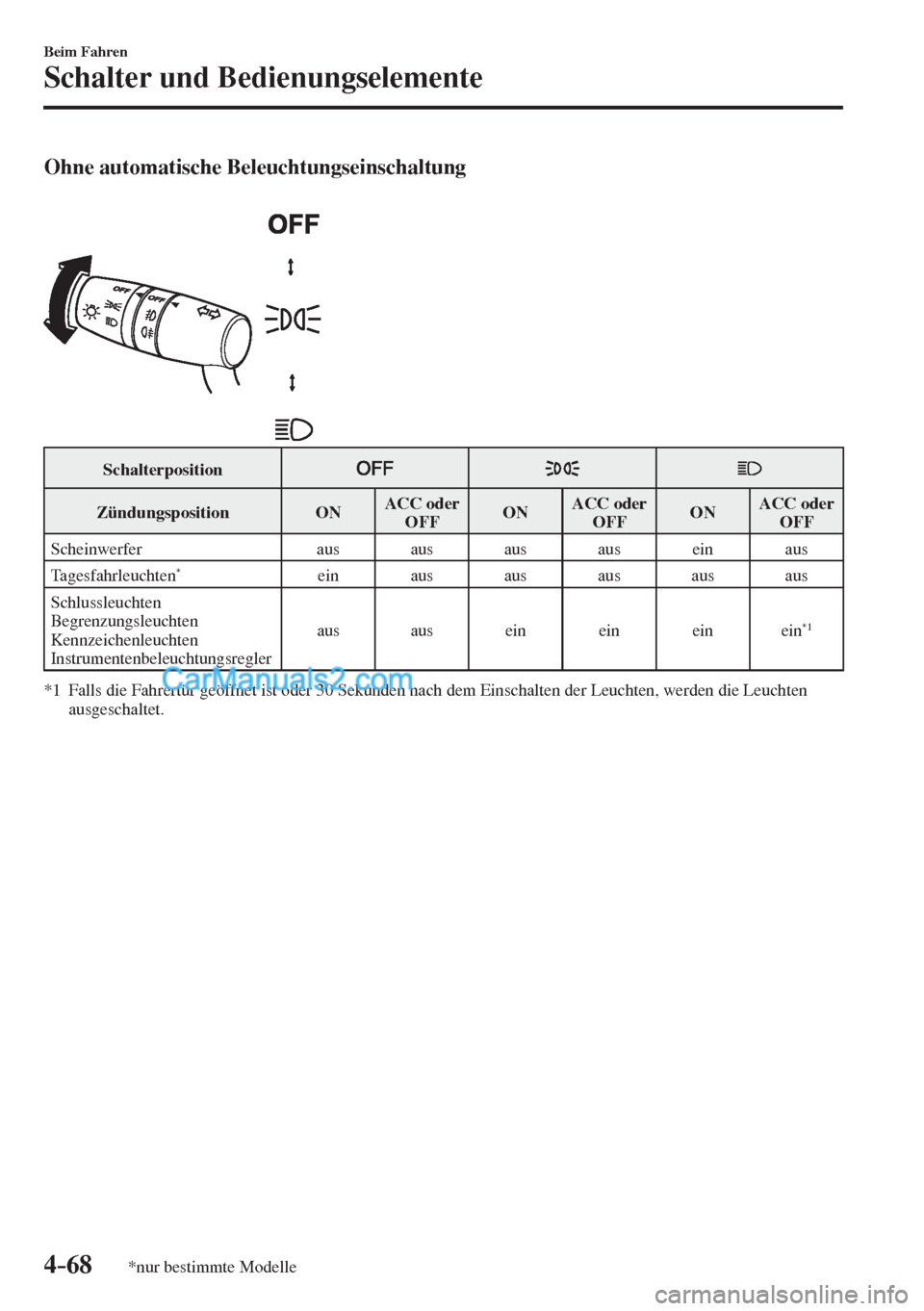

4–68
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Ohne automatische Beleuchtungseinschaltung



Schalterposition


Zündungsposition ON ACC oder
OFF O N ACC oder
OFF O N ACC oder
OFF
Scheinwerfer aus aus aus aus ein aus
Tagesfahrleuchten
* ein aus aus aus aus aus
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler aus aus ein ein ein ein
*1
*1 Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.

4–69
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Mit automatischer Beleuchtungseinschaltung



Schalterposition



Zündungsposition ON ACC
oder
OFF O N ACC
oder
OFF O N ACC
oder
OFF O N ACC
oder
OFF
Scheinwerfer aus aus Auto
*1 a u s a u s a u s e i n a u s
Tagesfahrleuchten * ein aus Auto *1 aus aus aus aus aus
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler aus aus Auto
*1 ein *2 /
aus *3 ein ein ein ein *4
*1 Die Scheinwerfer und die anderen Beleuchtungen werden automatisch entsprechend der durch den Sensor
abgetasteten Umgebungshelligkeit eingestellt.
*2 Falls die Zündung bei eingeschalteten Leuchten in eine andere Position als “ ON ” gestellt wird, bleiben die
Leuchten eingeschaltet.
Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.
*3 Falls die Zündung in eine andere Position als “ ON ” gestellt wird, werden die Leuchten nicht eingeschaltet, auch
nicht, wenn der Leuchtenschalter auf
gestellt wird.
*4 Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.

4–70
Beim Fahren
Schalter und Bedienungselemente
Automatische Beleuchtungseinschaltung
In der
-Position des Scheinwerferschalters und wenn die Zündung auf “ON” gestellt ist,
werden die Scheinwerfer, die Außenbeleuchtung und die Instrumentenbeleuchtung
entsprechend der Umgebungshelligkeit automatisch ein- oder ausgeschaltet (siehe
obenstehende Tabelle).
VORSICHT
  Der Lichtsensor darf nicht mit einem Kleber an der Windschutzscheibe abgedeckt
werden. Die Funktion des Lichtsensors wird dadurch beeinträchtigt.

  Der Lichtsensor funktioniert auch als Regensensor für die automatische
Wischerbetätigung. Halten Sie die Hände und Eisschaber von der Windschutzscheibe
fern, wenn sich der Wischerhebel in der Position
be¿ ndet und die Zündung auf
“ON” geschaltet ist, weil Finger eingeklemmt oder die Scheibenwischer und die
Wischerblätter beschädigt werden können, wenn die Scheibenwischer automatisch
eingeschaltet werden. Vergewissern Sie sich deshalb vor dem Reinigen der
Windschutzscheibe, ob die Scheibenwischer vollständig ausgeschaltet sind, dies ist
besonders wichtig, wenn bei laufendem Motor die Windschutzscheibe von Schnee und
Eis befreit wird.

4–71
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Es ist möglich, dass die Scheinwerfer, die anderen Außenleuchten und die
Armaturenbrettbeleuchtung nicht sofort ausgeschaltet werden, wenn die Umgebung
hell wird, weil der Lichtsensor annimmt, dass es Nacht ist, wenn die Umgebung
während mehrerer Minuten dunkel bleibt, wie in einem langen Tunnel, bei einem
Verkehrsstau in einem Tunnel oder in einem Parkhaus.
 In diesem Fall kann das Licht durch Drehen des Lichtschalters in die Position
ausgeschaltet werden.
  Wenn sich der Scheinwerferschalter in der Position be¿ ndet und die Zündung auf
“ACC” oder aus gestellt ist, werden die Scheinwerfer, die Außenbeleuchtung und die
Instrumentenbeleuchtung ausgeschaltet.
  Die Armaturenbrettbeleuchtung lässt sich mit dem Knopf im Armaturenbrett einstellen.
Der Blendschutz lässt sich durch Drehen des Knopfs ändern, bis ein akustisches Signal
ertönt. Zum Einstellen der Helligkeit der Armaturenbrettbeleuchtung: Siehe Abschnitt
“Instrumentenbeleuchtungsregler” auf Seite 4-33 .

 Die Emp¿ ndlichkeit der automatischen Beleuchtung kann von einem autorisierten
Mazda-Vertragshändler/Servicepartner geändert werden. Siehe “Individuelle
Einstellungen” auf Seite 9-13 .

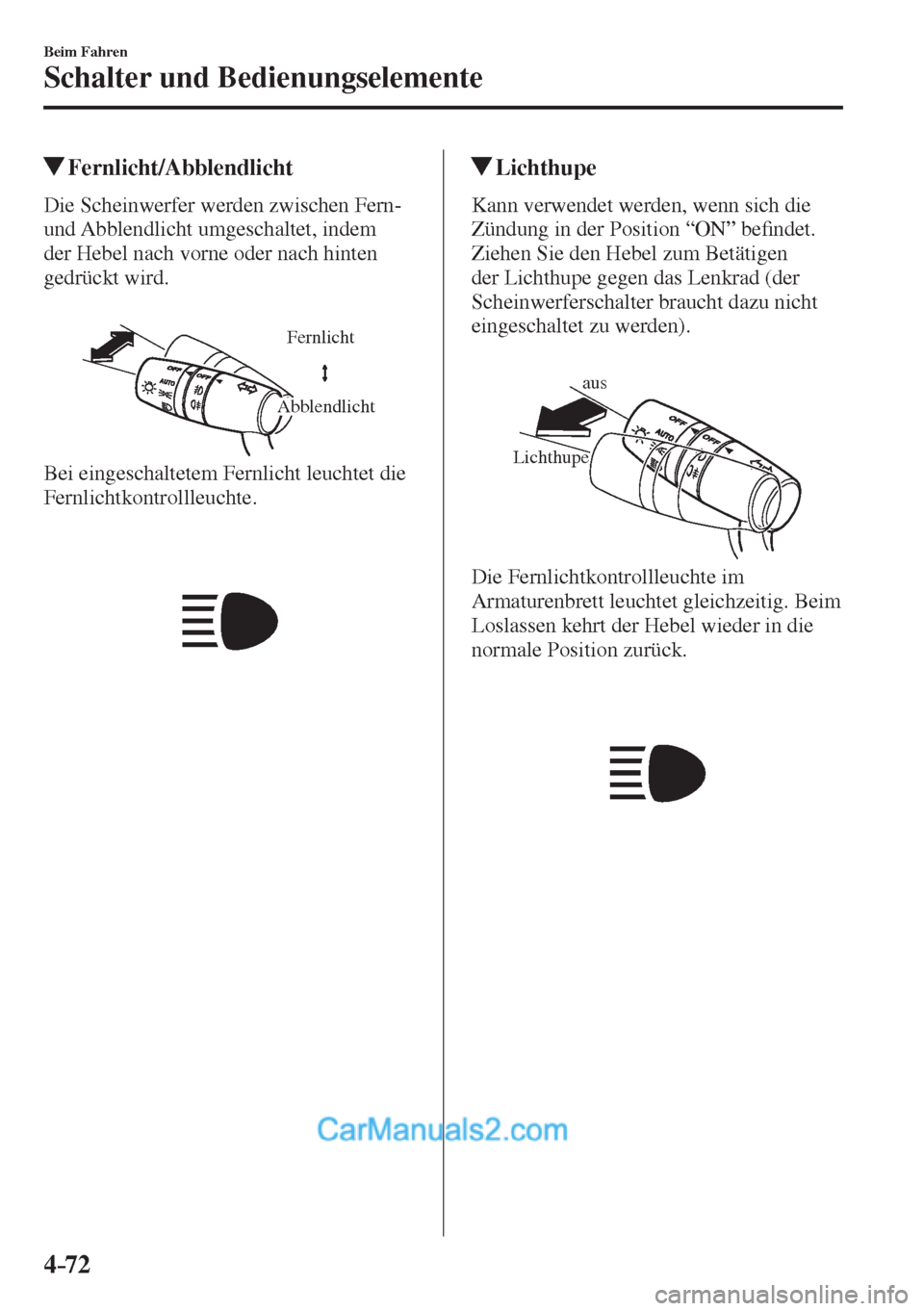

4–72
Beim Fahren
Schalter und Bedienungselemente
Fernlicht/Abblendlicht
Die Scheinwerfer werden zwischen Fern-
und Abblendlicht umgeschaltet, indem
der Hebel nach vorne oder nach hinten
gedrückt wird.


Fernlicht
Abblendlicht

Bei eingeschaltetem Fernlicht leuchtet die
Fernlichtkontrollleuchte.



Lichthupe
Kann verwendet werden, wenn sich die
Zündung in der Position “ON” be¿ ndet.
Ziehen Sie den Hebel zum Betätigen
der Lichthupe gegen das Lenkrad (der
Scheinwerferschalter braucht dazu nicht
eingeschaltet zu werden).


aus
Lichthupe

Die Fernlichtkontrollleuchte im
Armaturenbrett leuchtet gleichzeitig. Beim
Loslassen kehrt der Hebel wieder in die
normale Position zurück.

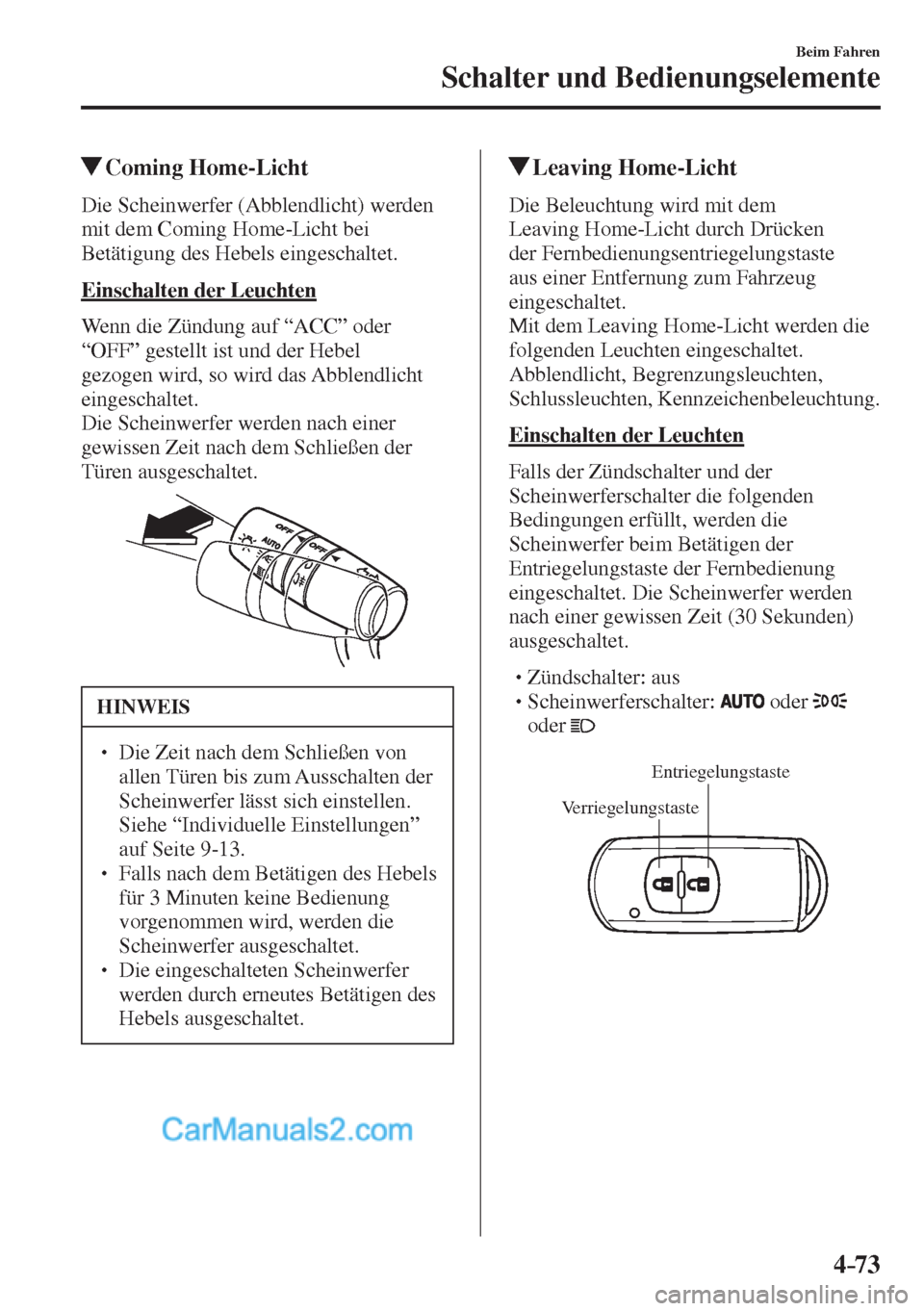

4–73
Beim Fahren
Schalter und Bedienungselemente
Coming Home-Licht
Die Scheinwerfer (Abblendlicht) werden
mit dem Coming Home-Licht bei
Betätigung des Hebels eingeschaltet.
Einschalten der Leuchten
Wenn die Zündung auf “ACC” oder
“OFF” gestellt ist und der Hebel
gezogen wird, so wird das Abblendlicht
eingeschaltet.
Die Scheinwerfer werden nach einer
gewissen Zeit nach dem Schließen der
Türen ausgeschaltet.


HINWEIS
  Die Zeit nach dem Schließen von
allen Türen bis zum Ausschalten der
Scheinwerfer lässt sich einstellen.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

 Falls nach dem Betätigen des Hebels
für 3 Minuten keine Bedienung
vorgenommen wird, werden die
Scheinwerfer ausgeschaltet.
  Die eingeschalteten Scheinwerfer
werden durch erneutes Betätigen des
Hebels ausgeschaltet.
Leaving Home-Licht
Die Beleuchtung wird mit dem
Leaving Home-Licht durch Drücken
der Fernbedienungsentriegelungstaste
aus einer Entfernung zum Fahrzeug
eingeschaltet.
Mit dem Leaving Home-Licht werden die
folgenden Leuchten eingeschaltet.
Abblendlicht, Begrenzungsleuchten,
Schlussleuchten, Kennzeichenbeleuchtung.
Einschalten der Leuchten
Falls der Zündschalter und der
Scheinwerferschalter die folgenden
Bedingungen erfüllt, werden die
Scheinwerfer beim Betätigen der
Entriegelungstaste der Fernbedienung
eingeschaltet. Die Scheinwerfer werden
nach einer gewissen Zeit (30 Sekunden)
ausgeschaltet.



 Zündschalter: aus



 Scheinwerferschalter: oder
oder


Entriegelungstaste
Verriegelungstaste

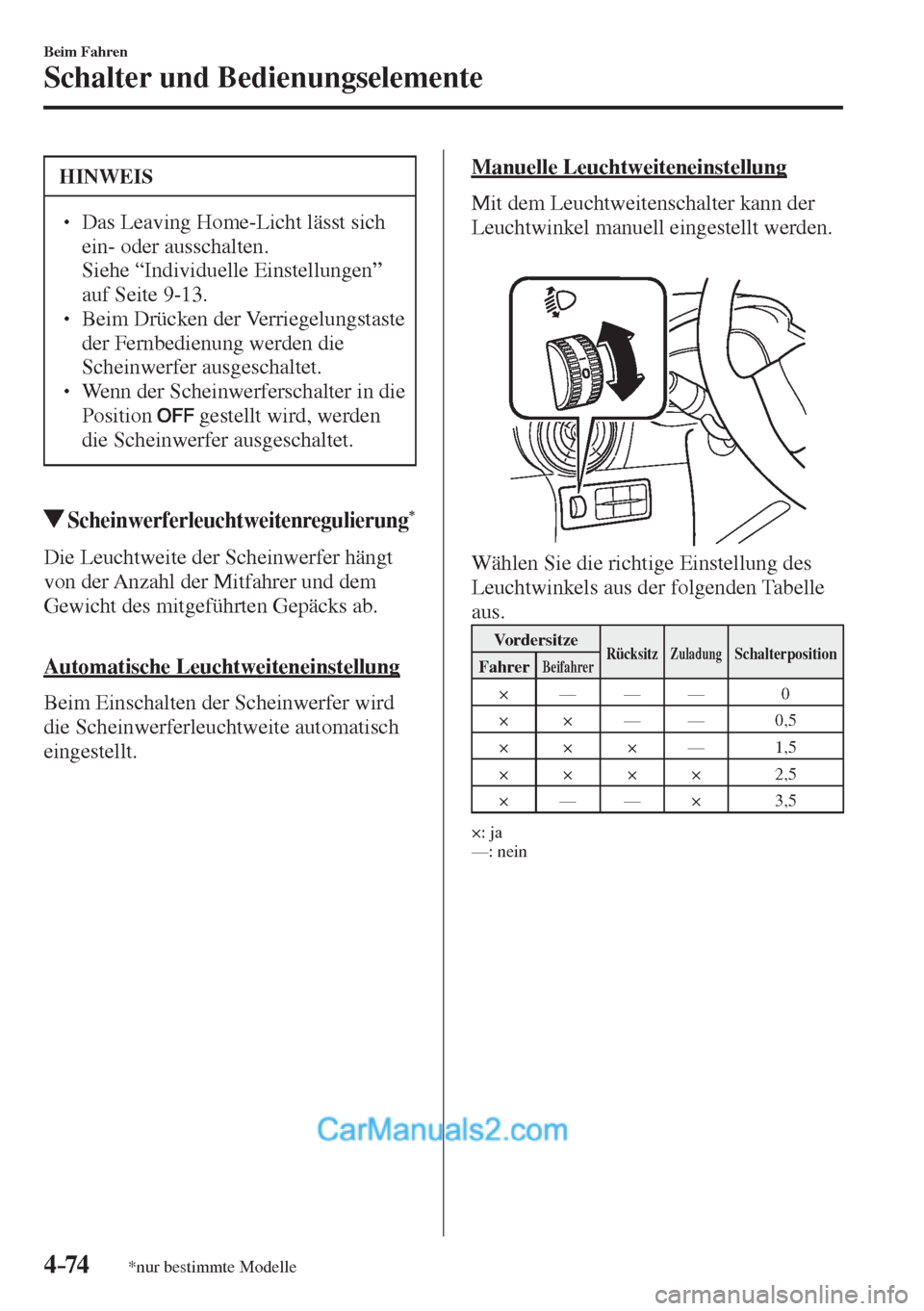

4–74
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
HINWEIS
  Das Leaving Home-Licht lässt sich
ein- oder ausschalten.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .
  Beim Drücken der Verriegelungstaste
der Fernbedienung werden die
Scheinwerfer ausgeschaltet.
  Wenn der Scheinwerferschalter in die
Position
gestellt wird, werden
die Scheinwerfer ausgeschaltet.
Scheinwerferleuchtweitenregulierung *
Die Leuchtweite der Scheinwerfer hängt
von der Anzahl der Mitfahrer und dem
Gewicht des mitgeführten Gepäcks ab.

Automatische Leuchtweiteneinstellung
Beim Einschalten der Scheinwerfer wird
die Scheinwerferleuchtweite automatisch
eingestellt.

Manuelle Leuchtweiteneinstellung
Mit dem Leuchtweitenschalter kann der
Leuchtwinkel manuell eingestellt werden.



Wählen Sie die richtige Einstellung des
Leuchtwinkels aus der folgenden Tabelle
aus.
Vordersitze Rücksitz Zuladung Schalterposition Fahrer Beifahrer
× — — — 0
× × — — 0,5
× × × — 1,5
× × × × 2,5
× — — × 3,5
× : j a
—: nein

4–75
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Tagesfahrleuchten *
In bestimmten Ländern sind
Vorschriften über die Verwendung der
Tagesfahrleuchten vorhanden.

Die Tagesfahrleuchten werden automatisch
bei Fahrtantritt eingeschaltet.

Sie werden ausgeschaltet, wenn die
Handbremse angezogen oder der
Wählhebel in die Position “P” gestellt
wird (Fahrzeuge mit Automatikgetriebe).
HINWEIS
(Außer Länder mit gesetzlichem
Verbot)
Die Tagesfahrleuchten lassen sich
deaktivieren.
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
Nebelscheinwerfer *
Die Nebelscheinwerfer können verwendet
werden, wenn sich die Zündung in der
Position “ON” be¿ ndet.
Schalten Sie die Nebelscheinwerfer
mit diesem Schalter ein. Mit den
Nebelscheinwerfern werden die
Sichtverhältnisse in der Nacht unter
nebeligen Bedingungen verbessert.

Drehen Sie zum Einschalten der
Nebelscheinwerfer den
Nebelleuchtenschalter in die Position “
”
oder “
” (der Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).


Nebelleuchtenschalter

Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position “
” oder “ ” be¿ nden.
Bei eingeschalteten Nebelscheinwerfern
leuchtet die Kontrollleuchte im
Instrumentenbrett.

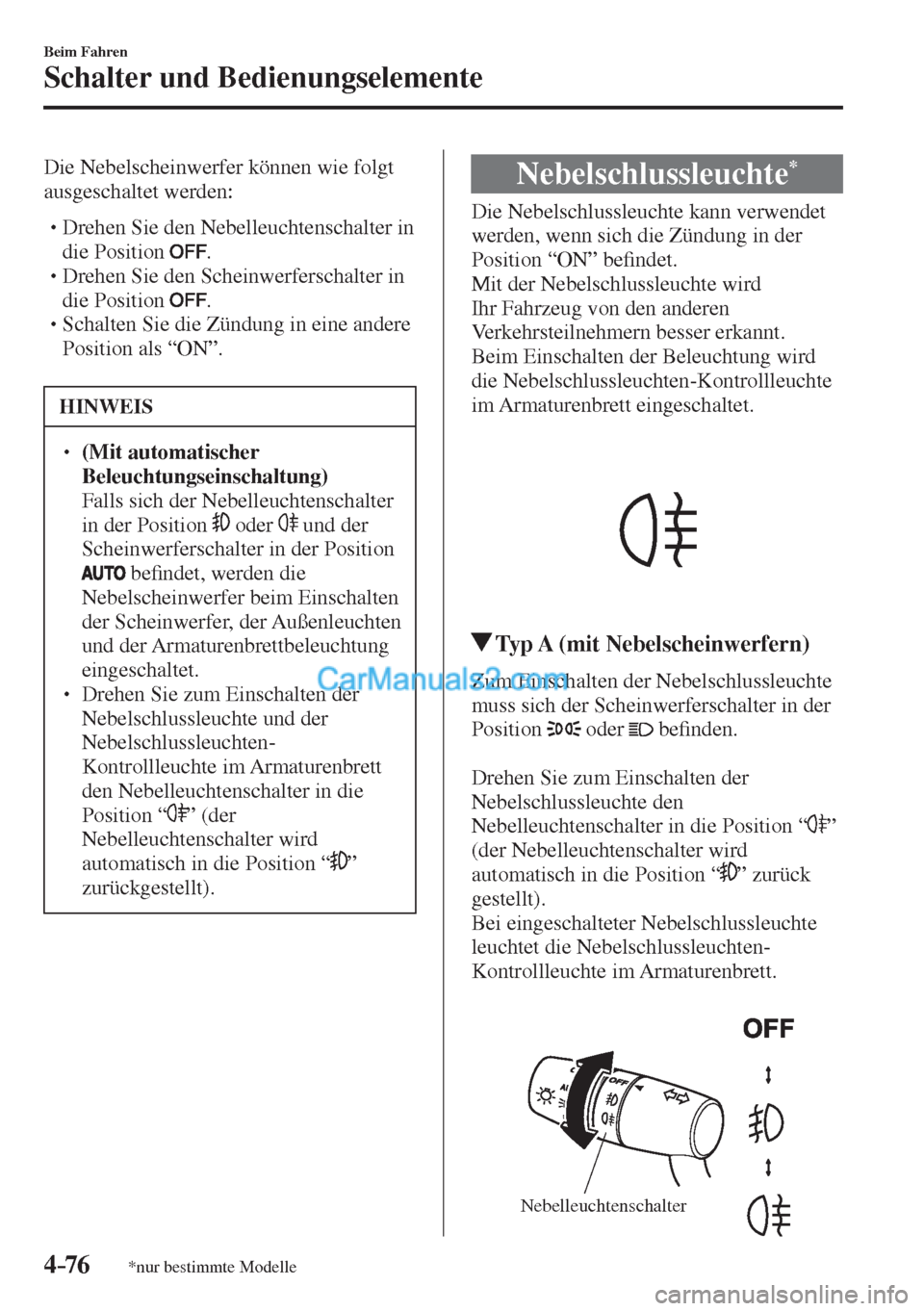

4–76
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Die Nebelscheinwerfer können wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter in
die Position
.


 Drehen Sie den Scheinwerferschalter in
die Position
.


 Schalten Sie die Zündung in eine andere
Position als “ON”.

HINWEIS
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Nebelleuchtenschalter
in der Position
oder und der
Scheinwerferschalter in der Position

be¿ ndet, werden die
Nebelscheinwerfer beim Einschalten
der Scheinwerfer, der Außenleuchten
und der Armaturenbrettbeleuchtung
eingeschaltet.
  Drehen Sie zum Einschalten der
Nebelschlussleuchte und der
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett
den Nebelleuchtenschalter in die
Position “
” (der
Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).
Nebelschlussleuchte *
Die Nebelschlussleuchte kann verwendet
werden, wenn sich die Zündung in der
Position “ON” be¿ ndet.
Mit der Nebelschlussleuchte wird
Ihr Fahrzeug von den anderen
Verkehrsteilnehmern besser erkannt.
Beim Einschalten der Beleuchtung wird
die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.



Typ A (mit Nebelscheinwerfern)
Zum Einschalten der Nebelschlussleuchte
muss sich der Scheinwerferschalter in der
Position
oder be¿ nden.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position “
”
(der Nebelleuchtenschalter wird
automatisch in die Position “
” zurück
gestellt).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter

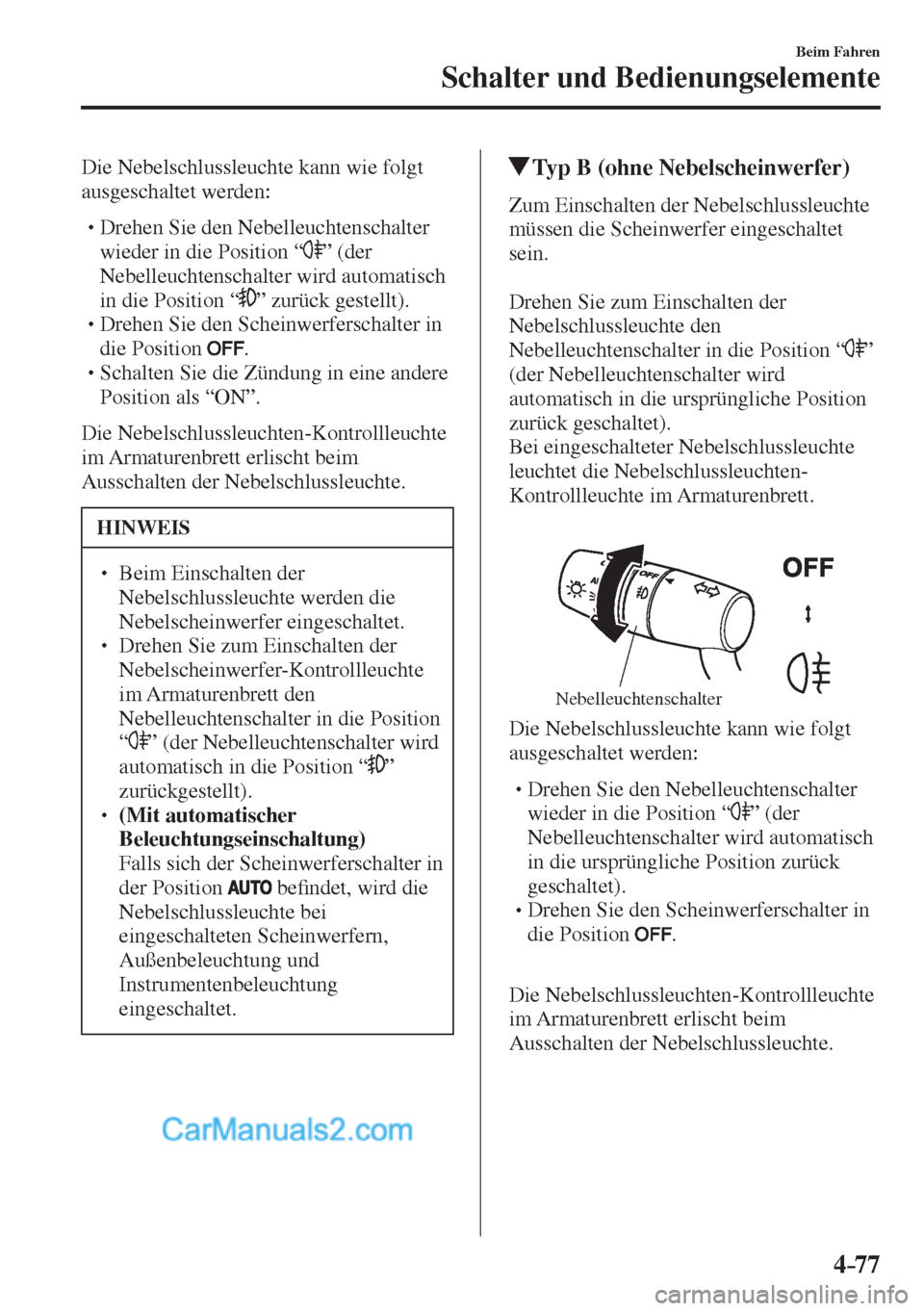

4–77
Beim Fahren
Schalter und Bedienungselemente
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position “
” (der
Nebelleuchtenschalter wird automatisch
in die Position “
” zurück gestellt).


 Drehen Sie den Scheinwerferschalter in
die Position
.


 Schalten Sie die Zündung in eine andere
Position als “ON”.

Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
  Beim Einschalten der
Nebelschlussleuchte werden die
Nebelscheinwerfer eingeschaltet.
  Drehen Sie zum Einschalten der
Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett den
Nebelleuchtenschalter in die Position
“
” (der Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Scheinwerferschalter in
der Position
be¿ ndet, wird die
Nebelschlussleuchte bei
eingeschalteten Scheinwerfern,
Außenbeleuchtung und
Instrumentenbeleuchtung
eingeschaltet.
Typ B (ohne Nebelscheinwerfer)
Zum Einschalten der Nebelschlussleuchte
müssen die Scheinwerfer eingeschaltet
sein.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position “
”
(der Nebelleuchtenschalter wird
automatisch in die ursprüngliche Position
zurück geschaltet).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position “
” (der
Nebelleuchtenschalter wird automatisch
in die ursprüngliche Position zurück
geschaltet).



 Drehen Sie den Scheinwerferschalter in
die Position
.
Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
