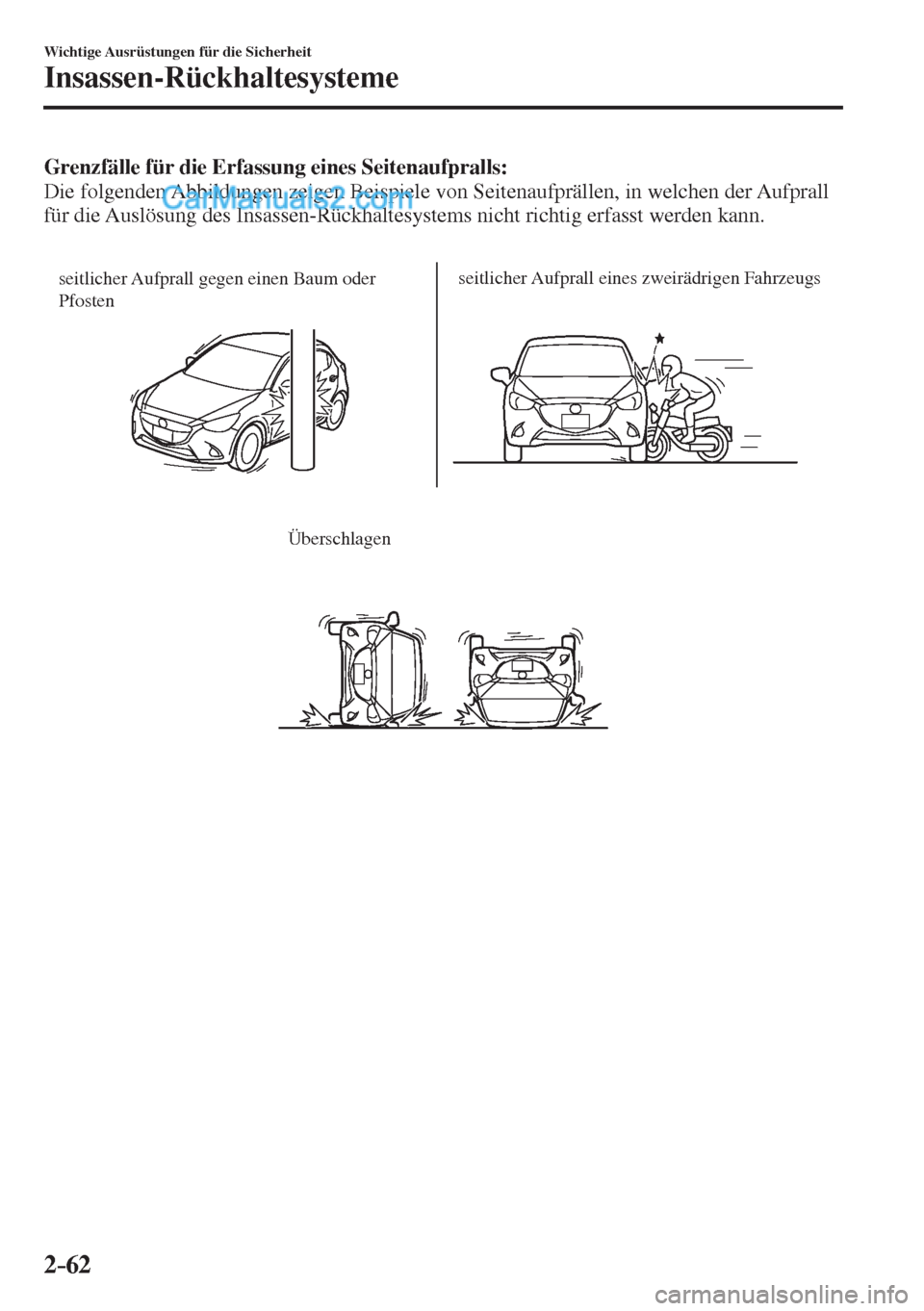

2–62
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Grenzfälle für die Erfassung eines Seitenaufpralls:
Die folgenden Abbildungen zeigen Beispiele von Seitenaufprällen, in welchen der Aufprall
für die Auslösung des Insassen-Rückhaltesystems nicht richtig erfasst werden kann.


seitlicher Aufprall gegen einen Baum oder
Pfostenseitlicher Aufprall eines zweirädrigen Fahrzeugs



Überschlagen

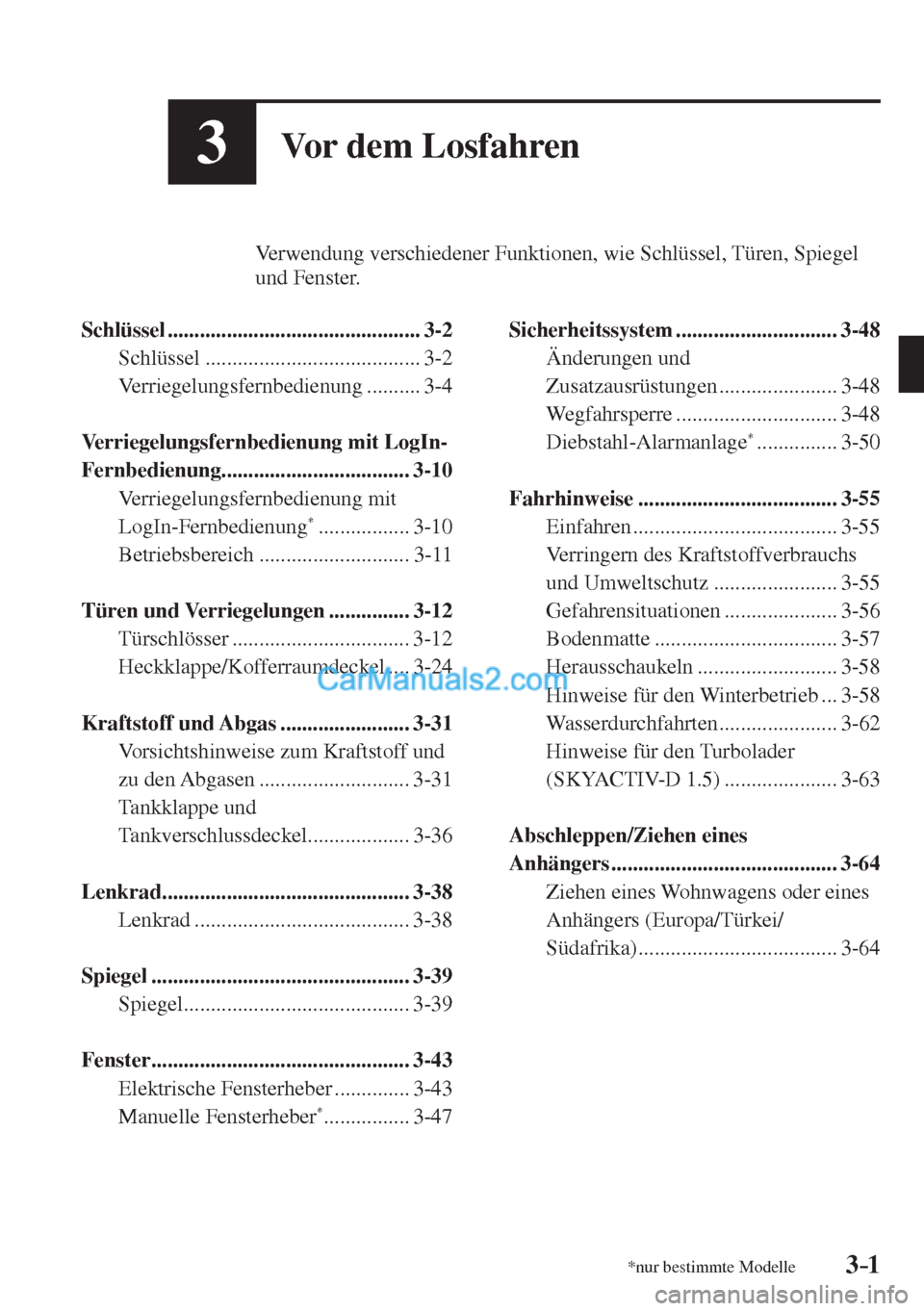

3–1*nur bestimmte Modelle
3Vor dem Losfahren
Verwendung verschiedener Funktionen, wie Schlüssel, Türen, Spiegel
und Fenster.

Schlüssel ............................................... 3-2
Schlüssel ........................................ 3-2
Verriegelungsfernbedienung .......... 3-4

Verriegelungsfernbedienung mit LogIn-
Fernbedienung................................... 3-10
Verriegelungsfernbedienung mit
LogIn-Fernbedienung
* ................. 3-10
Betriebsbereich ............................ 3-11

Türen und Verriegelungen ............... 3-12
Türschlösser ................................. 3-12
Heckklappe/Kofferraumdeckel .... 3-24

Kraftstoff und Abgas ........................ 3-31
Vorsichtshinweise zum Kraftstoff und
zu den Abgasen ............................ 3-31
Tankklappe und
Tankverschlussdeckel ................... 3-36

Lenkrad .............................................. 3-38
Lenkrad ........................................ 3-38

Spiegel ................................................ 3-39
Spiegel .......................................... 3-39

Fenster ................................................ 3-43
Elektrische Fensterheber .............. 3-43
Manuelle Fensterheber
* ................ 3-47
Sicherheitssystem .............................. 3-48
Änderungen und
Zusatzausrüstungen ...................... 3-48
Wegfahrsperre .............................. 3-48
Diebstahl-Alarmanlage
* ............... 3-50

Fahrhinweise ..................................... 3-55
Einfahren ...................................... 3-55
Verringern des Kraftstoffverbrauchs
und Umweltschutz ....................... 3-55
Gefahrensituationen ..................... 3-56
Bodenmatte .................................. 3-57
Herausschaukeln .......................... 3-58
Hinweise für den Winterbetrieb ... 3-58
Wasserdurchfahrten ...................... 3-62
Hinweise für den Turbolader
(SKYACTIV-D 1.5) ..................... 3-63

Abschleppen/Ziehen eines
Anhängers .......................................... 3-64
Ziehen eines Wohnwagens oder eines
Anhängers (Europa/Türkei/
Südafrika) ..................................... 3-64

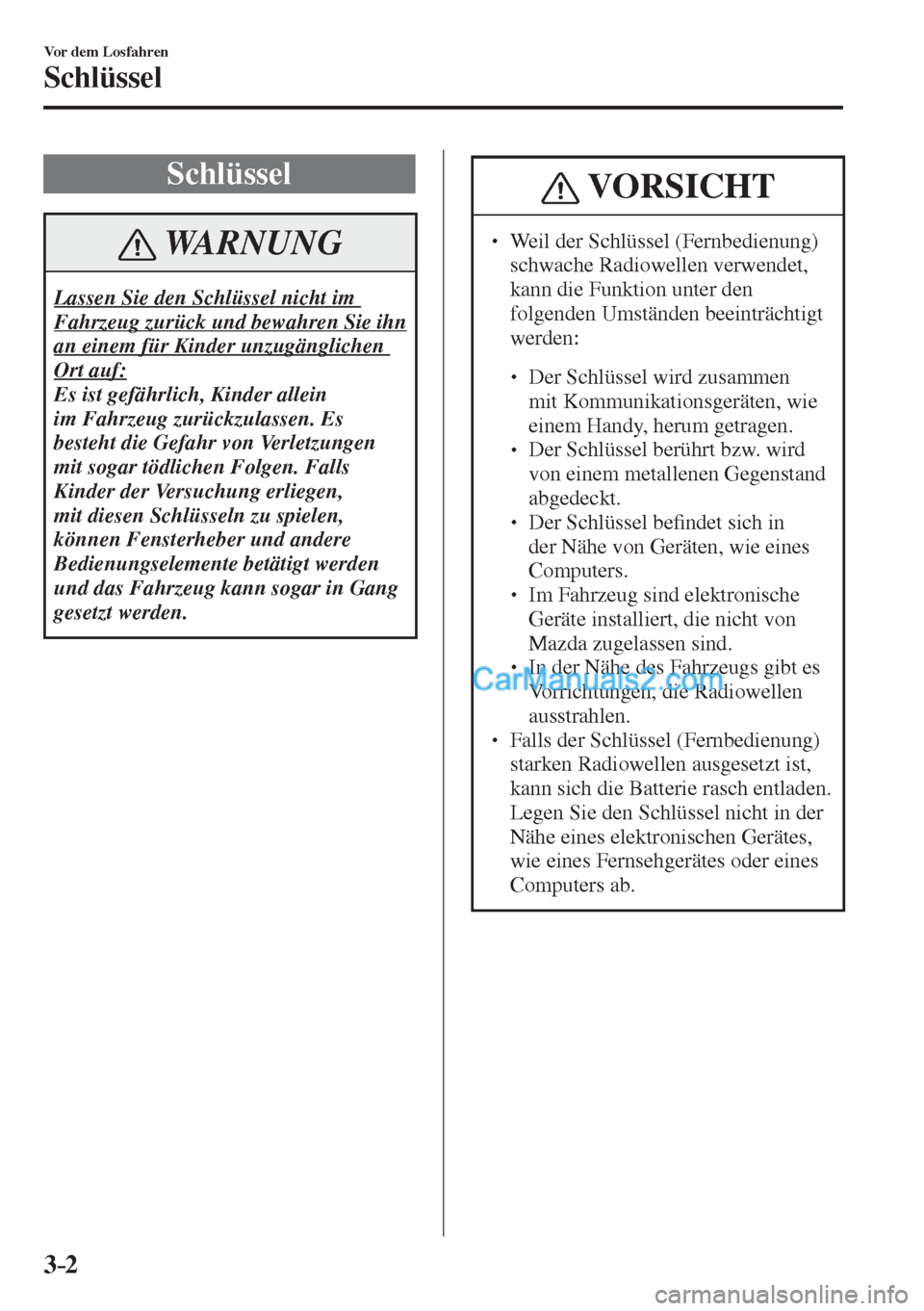

3–2
Vor dem Losfahren
Schlüssel
Schlüssel
WARNUNG
Lassen Sie den Schlüssel nicht im
Fahrzeug zurück und bewahren Sie ihn
an einem für Kinder unzugänglichen
Ort auf:
Es ist gefährlich, Kinder allein
im Fahrzeug zurückzulassen. Es
besteht die Gefahr von Verletzungen
mit sogar tödlichen Folgen. Falls
Kinder der Versuchung erliegen,
mit diesen Schlüsseln zu spielen,
können Fensterheber und andere
Bedienungselemente betätigt werden
und das Fahrzeug kann sogar in Gang
gesetzt werden.
VORSICHT
  Weil der Schlüssel (Fernbedienung)
schwache Radiowellen verwendet,
kann die Funktion unter den
folgenden Umständen beeinträchtigt
werden:



 Der Schlüssel wird zusammen
mit Kommunikationsgeräten, wie
einem Handy, herum getragen.



 Der Schlüssel berührt bzw. wird
von einem metallenen Gegenstand
abgedeckt.



 Der Schlüssel be¿ ndet sich in
der Nähe von Geräten, wie eines
Computers.



 Im Fahrzeug sind elektronische
Geräte installiert, die nicht von
Mazda zugelassen sind.



 In der Nähe des Fahrzeugs gibt es
Vorrichtungen, die Radiowellen
ausstrahlen.

 Falls der Schlüssel (Fernbedienung)
starken Radiowellen ausgesetzt ist,
kann sich die Batterie rasch entladen.
Legen Sie den Schlüssel nicht in der
Nähe eines elektronischen Gerätes,
wie eines Fernsehgerätes oder eines
Computers ab.

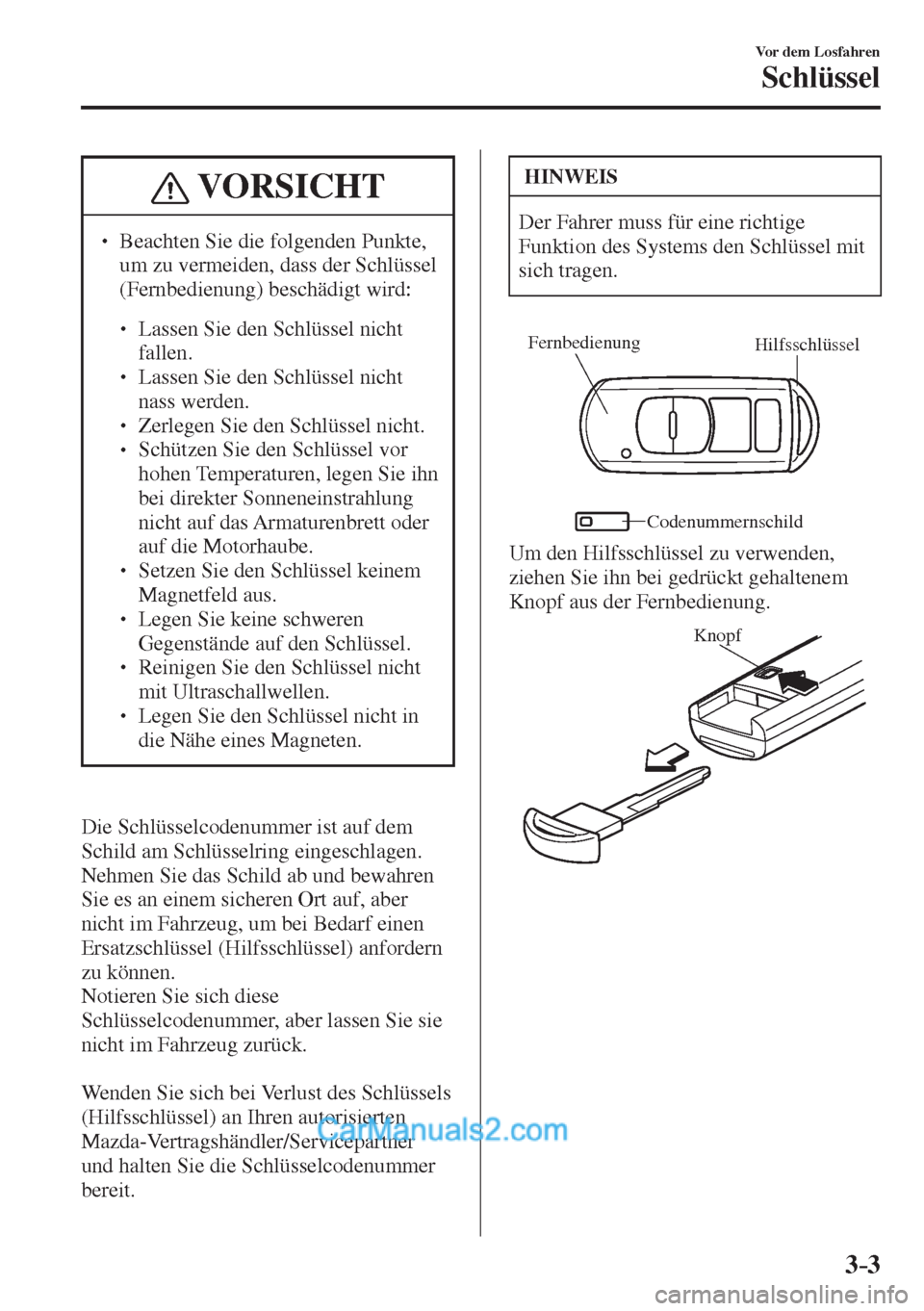

3–3
Vor dem Losfahren
Schlüssel
VORSICHT
  Beachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
(Fernbedienung) beschädigt wird:



 Lassen Sie den Schlüssel nicht
fallen.



 Lassen Sie den Schlüssel nicht
nass werden.



 Zerlegen Sie den Schlüssel nicht.



 Schützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie ihn
bei direkter Sonneneinstrahlung
nicht auf das Armaturenbrett oder
auf die Motorhaube.



 Setzen Sie den Schlüssel keinem
Magnetfeld aus.



 Legen Sie keine schweren
Gegenstände auf den Schlüssel.



 Reinigen Sie den Schlüssel nicht
mit Ultraschallwellen.



 Legen Sie den Schlüssel nicht in
die Nähe eines Magneten.

Die Schlüsselcodenummer ist auf dem
Schild am Schlüsselring eingeschlagen.
Nehmen Sie das Schild ab und bewahren
Sie es an einem sicheren Ort auf, aber
nicht im Fahrzeug, um bei Bedarf einen
Ersatzschlüssel (Hilfsschlüssel) anfordern
zu können.
Notieren Sie sich diese
Schlüsselcodenummer, aber lassen Sie sie
nicht im Fahrzeug zurück.

Wenden Sie sich bei Verlust des Schlüssels
(Hilfsschlüssel) an Ihren autorisierten
Mazda-Vertragshändler/Servicepartner
und halten Sie die Schlüsselcodenummer
bereit.
HINWEIS
Der Fahrer muss für eine richtige
Funktion des Systems den Schlüssel mit
sich tragen.

Hilfsschlüssel Fernbedienung
Codenummernschild

Um den Hilfsschlüssel zu verwenden,
ziehen Sie ihn bei gedrückt gehaltenem
Knopf aus der Fernbedienung.

Knopf

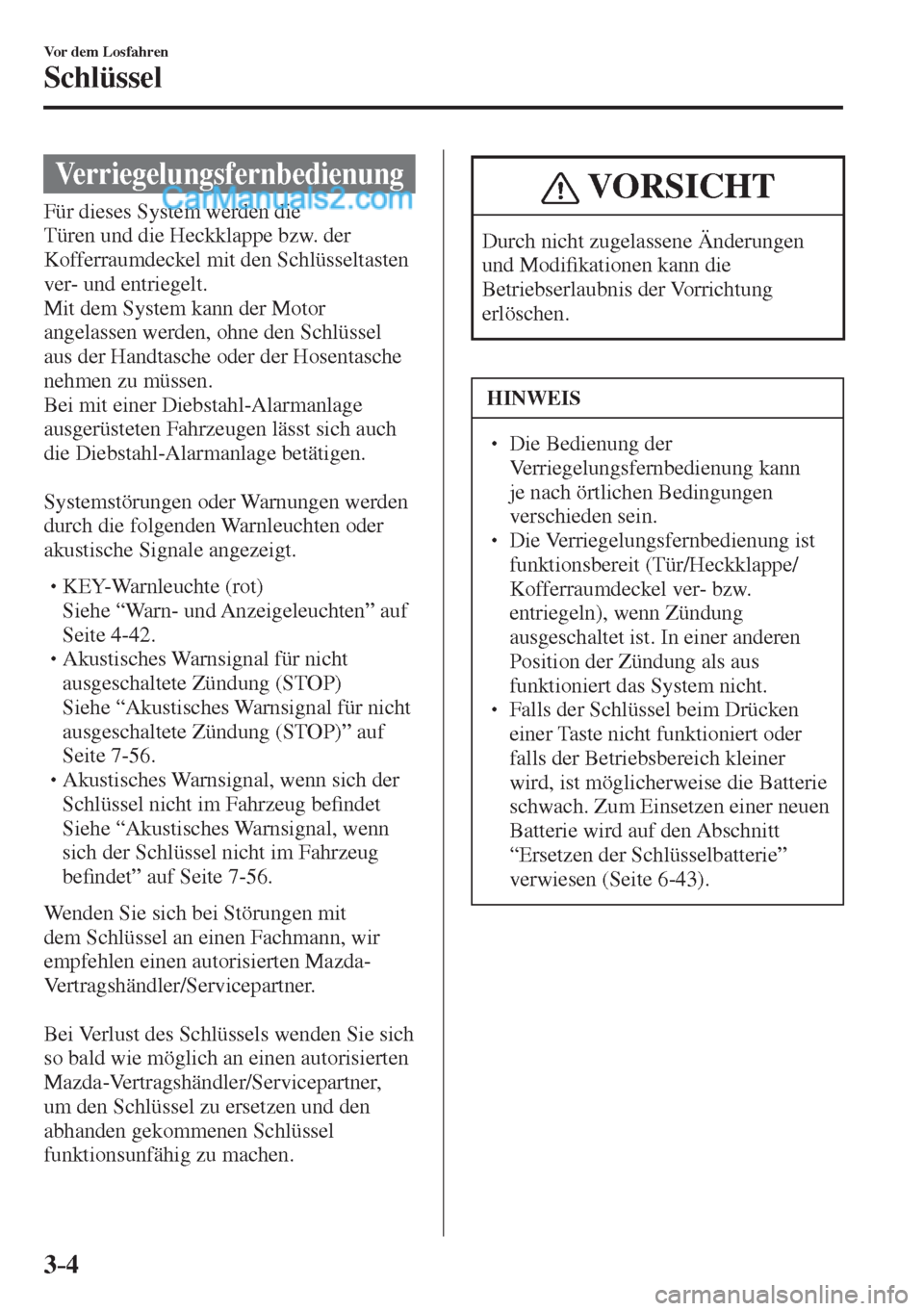

3–4
Vor dem Losfahren
Schlüssel
Verriegelungsfernbedienung
Für dieses System werden die
Türen und die Heckklappe bzw. der
Kofferraumdeckel mit den Schlüsseltasten
ver- und entriegelt.
Mit dem System kann der Motor
angelassen werden, ohne den Schlüssel
aus der Handtasche oder der Hosentasche
nehmen zu müssen.
Bei mit einer Diebstahl-Alarmanlage
ausgerüsteten Fahrzeugen lässt sich auch
die Diebstahl-Alarmanlage betätigen.

Systemstörungen oder Warnungen werden
durch die folgenden Warnleuchten oder
akustische Signale angezeigt.



 KEY-Warnleuchte (rot)
 Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-42 .



 Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
  Siehe “Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)” auf
Seite 7-56 .



 Akustisches Warnsignal, wenn sich der
Schlüssel nicht im Fahrzeug be¿ ndet

 Siehe “Akustisches Warnsignal, wenn
sich der Schlüssel nicht im Fahrzeug
be¿ ndet” auf Seite 7-56 .

Wenden Sie sich bei Störungen mit
dem Schlüssel an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Bei Verlust des Schlüssels wenden Sie sich
so bald wie möglich an einen autorisierten
Mazda-Vertragshändler/Servicepartner,
um den Schlüssel zu ersetzen und den
abhanden gekommenen Schlüssel
funktionsunfähig zu machen.
VORSICHT
Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
HINWEIS
  Die Bedienung der
Verriegelungsfernbedienung kann
je nach örtlichen Bedingungen
verschieden sein.
  Die Verriegelungsfernbedienung ist
funktionsbereit (Tür/Heckklappe/
Kofferraumdeckel ver- bzw.
entriegeln), wenn Zündung
ausgeschaltet ist. In einer anderen
Position der Zündung als aus
funktioniert das System nicht.
  Falls der Schlüssel beim Drücken
einer Taste nicht funktioniert oder
falls der Betriebsbereich kleiner
wird, ist möglicherweise die Batterie
schwach. Zum Einsetzen einer neuen
Batterie wird auf den Abschnitt
“Ersetzen der Schlüsselbatterie”
verwiesen (Seite 6-43 ).

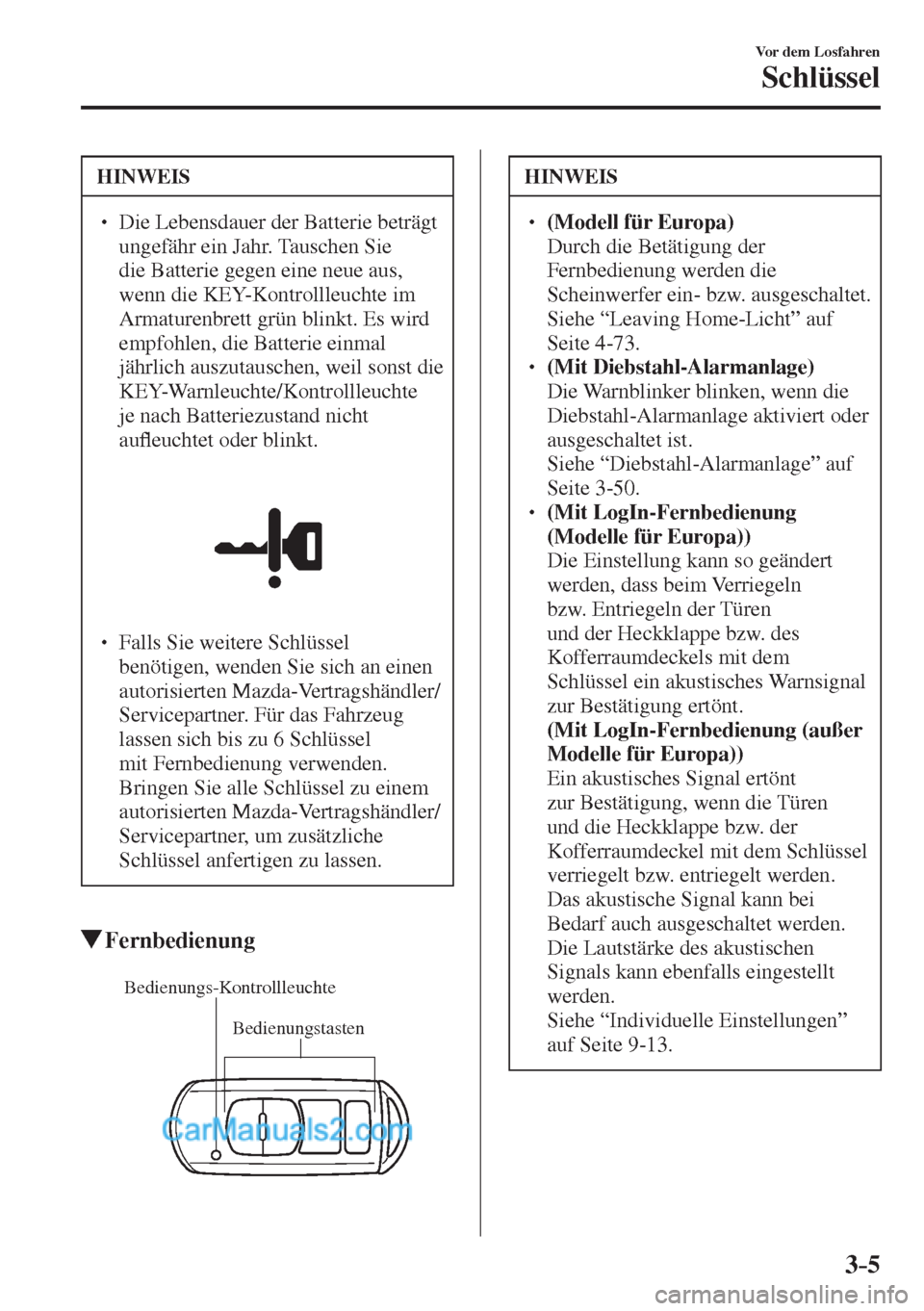

3–5
Vor dem Losfahren
Schlüssel
HINWEIS
  Die Lebensdauer der Batterie beträgt
ungefähr ein Jahr. Tauschen Sie
die Batterie gegen eine neue aus,
wenn die KEY-Kontrollleuchte im
Armaturenbrett grün blinkt. Es wird
empfohlen, die Batterie einmal
jährlich auszutauschen, weil sonst die
KEY-Warnleuchte/Kontrollleuchte
je nach Batteriezustand nicht
auÀ euchtet oder blinkt.

 Falls Sie weitere Schlüssel
benötigen, wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Für das Fahrzeug
lassen sich bis zu 6 Schlüssel
mit Fernbedienung verwenden.
Bringen Sie alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner, um zusätzliche
Schlüssel anfertigen zu lassen.
Fernbedienung

Bedienungstasten Bedienungs-Kontrollleuchte

HINWEIS
  (Modell für Europa)  Durch die Betätigung der
Fernbedienung werden die
Scheinwerfer ein- bzw. ausgeschaltet.
Siehe “Leaving Home-Licht” auf
Seite 4-73 .
  (Mit Diebstahl-Alarmanlage)  Die Warnblinker blinken, wenn die
Diebstahl-Alarmanlage aktiviert oder
ausgeschaltet ist.
 Siehe “Diebstahl-Alarmanlage” auf
Seite 3-50 .
  (Mit LogIn-Fernbedienung
(Modelle für Europa))
 Die Einstellung kann so geändert
werden, dass beim Verriegeln
bzw. Entriegeln der Türen
und der Heckklappe bzw. des
Kofferraumdeckels mit dem
Schlüssel ein akustisches Warnsignal
zur Bestätigung ertönt.
 (Mit LogIn-Fernbedienung (außer
Modelle für Europa))
 Ein akustisches Signal ertönt
zur Bestätigung, wenn die Türen
und die Heckklappe bzw. der
Kofferraumdeckel mit dem Schlüssel
verriegelt bzw. entriegelt werden.
Das akustische Signal kann bei
Bedarf auch ausgeschaltet werden.
 Die Lautstärke des akustischen
Signals kann ebenfalls eingestellt
werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

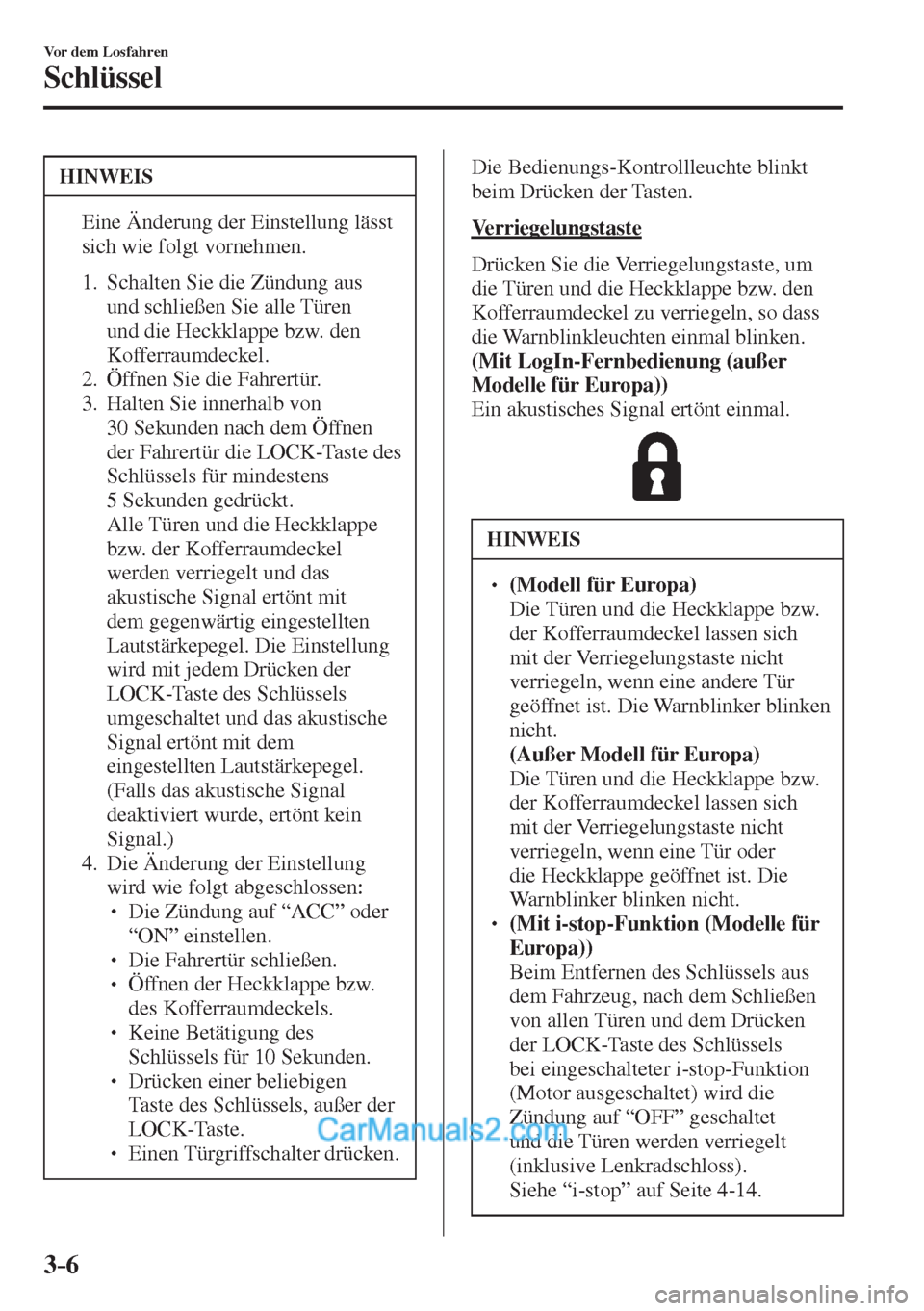

3–6
Vor dem Losfahren
Schlüssel
HINWEIS
 Eine Änderung der Einstellung lässt
sich wie folgt vornehmen.

1. Schalten Sie die Zündung aus
und schließen Sie alle Türen
und die Heckklappe bzw. den
Kofferraumdeckel.
2. Öffnen Sie die Fahrertür.
3. Halten Sie innerhalb von
30 Sekunden nach dem Öffnen
der Fahrertür die LOCK-Taste des
Schlüssels für mindestens
5 Sekunden gedrückt.
Alle Türen und die Heckklappe
bzw. der Kofferraumdeckel
werden verriegelt und das
akustische Signal ertönt mit
dem gegenwärtig eingestellten
Lautstärkepegel. Die Einstellung
wird mit jedem Drücken der
LOCK-Taste des Schlüssels
umgeschaltet und das akustische
Signal ertönt mit dem
eingestellten Lautstärkepegel.
(Falls das akustische Signal
deaktiviert wurde, ertönt kein
Signal.)
4. Die Änderung der Einstellung
wird wie folgt abgeschlossen:



 Die Zündung auf “ACC” oder
“ON” einstellen.



 Die Fahrertür schließen.



 Öffnen der Heckklappe bzw.
des Kofferraumdeckels.



 Keine Betätigung des
Schlüssels für 10 Sekunden.



 Drücken einer beliebigen
Taste des Schlüssels, außer der
LOCK-Taste.



 Einen Türgriffschalter drücken.
Die Bedienungs-Kontrollleuchte blinkt
beim Drücken der Tasten.
Verriegelungstaste
Drücken Sie die Verriegelungstaste, um
die Türen und die Heckklappe bzw. den
Kofferraumdeckel zu verriegeln, so dass
die Warnblinkleuchten einmal blinken.
(Mit LogIn-Fernbedienung (außer
Modelle für Europa))
Ein akustisches Signal ertönt einmal.


HINWEIS
  (Modell für Europa)  Die Türen und die Heckklappe bzw.
der Kofferraumdeckel lassen sich
mit der Verriegelungstaste nicht
verriegeln, wenn eine andere Tür
geöffnet ist. Die Warnblinker blinken
nicht.
 (Außer Modell für Europa)  Die Türen und die Heckklappe bzw.
der Kofferraumdeckel lassen sich
mit der Verriegelungstaste nicht
verriegeln, wenn eine Tür oder
die Heckklappe geöffnet ist. Die
Warnblinker blinken nicht.
  (Mit i-stop-Funktion (Modelle für
Europa))
 Beim Entfernen des Schlüssels aus
dem Fahrzeug, nach dem Schließen
von allen Türen und dem Drücken
der LOCK-Taste des Schlüssels
bei eingeschalteter i-stop-Funktion
(Motor ausgeschaltet) wird die
Zündung auf “OFF” geschaltet
und die Türen werden verriegelt
(inklusive Lenkradschloss).
 Siehe “i-stop” auf Seite 4-14 .

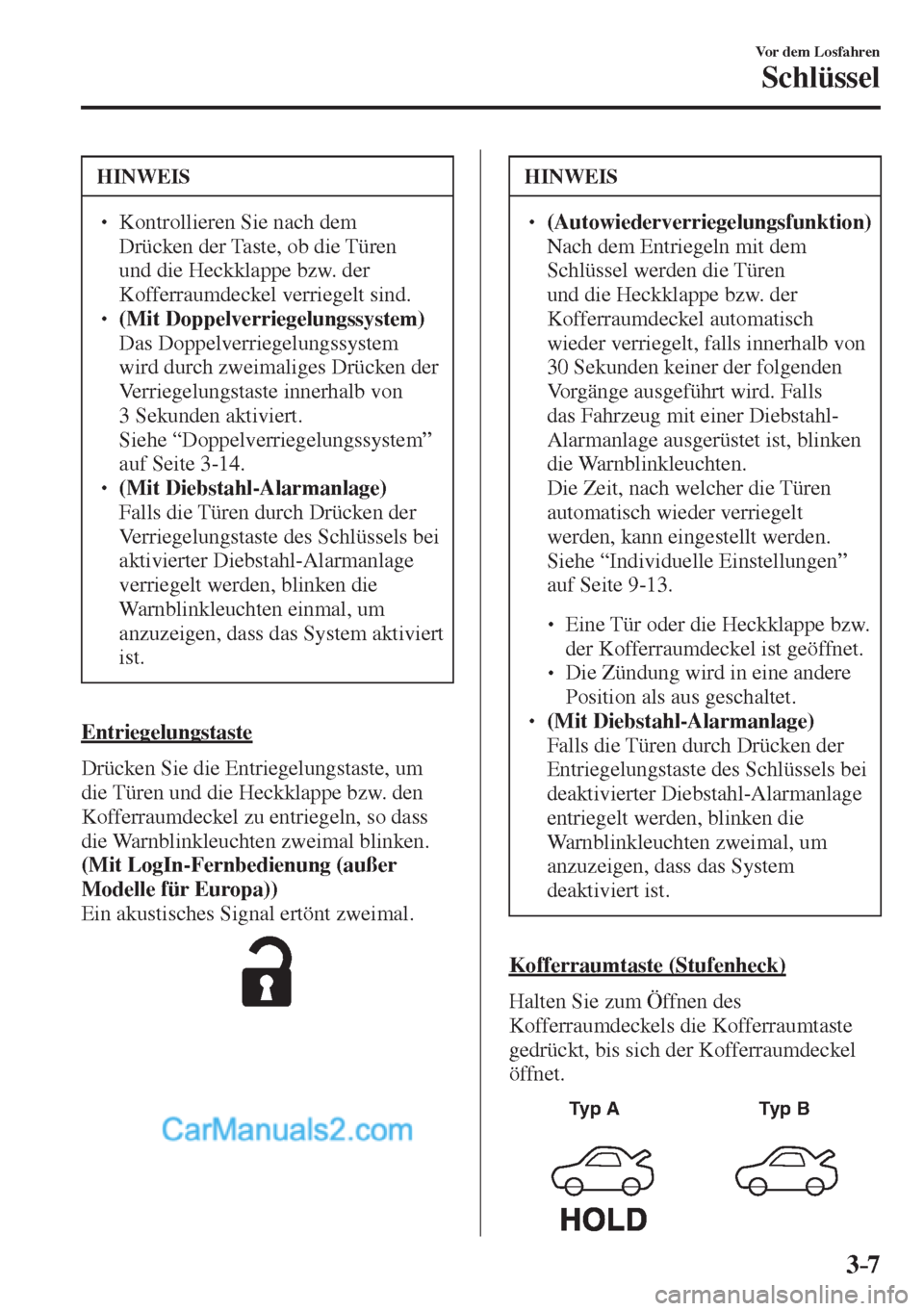

3–7
Vor dem Losfahren
Schlüssel
HINWEIS
  Kontrollieren Sie nach dem
Drücken der Taste, ob die Türen
und die Heckklappe bzw. der
Kofferraumdeckel verriegelt sind.
  (Mit Doppelverriegelungssystem)  Das Doppelverriegelungssystem
wird durch zweimaliges Drücken der
Verriegelungstaste innerhalb von
3 Sekunden aktiviert.
 Siehe “Doppelverriegelungssystem”
auf Seite 3-14 .

 (Mit Diebstahl-Alarmanlage)  Falls die Türen durch Drücken der
Verriegelungstaste des Schlüssels bei
aktivierter Diebstahl-Alarmanlage
verriegelt werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System aktiviert
ist.
Entriegelungstaste
Drücken Sie die Entriegelungstaste, um
die Türen und die Heckklappe bzw. den
Kofferraumdeckel zu entriegeln, so dass
die Warnblinkleuchten zweimal blinken.
(Mit LogIn-Fernbedienung (außer
Modelle für Europa))
Ein akustisches Signal ertönt zweimal.


HINWEIS
  (Autowiederverriegelungsfunktion)  Nach dem Entriegeln mit dem
Schlüssel werden die Türen
und die Heckklappe bzw. der
Kofferraumdeckel automatisch
wieder verriegelt, falls innerhalb von
30 Sekunden keiner der folgenden
Vorgänge ausgeführt wird. Falls
das Fahrzeug mit einer Diebstahl-
Alarmanlage ausgerüstet ist, blinken
die Warnblinkleuchten.
 Die Zeit, nach welcher die Türen
automatisch wieder verriegelt
werden, kann eingestellt werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .



 Eine Tür oder die Heckklappe bzw.
der Kofferraumdeckel ist geöffnet.



 Die Zündung wird in eine andere
Position als aus geschaltet.

 (Mit Diebstahl-Alarmanlage)  Falls die Türen durch Drücken der
Entriegelungstaste des Schlüssels bei
deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System
deaktiviert ist.
Kofferraumtaste (Stufenheck)
Halten Sie zum Öffnen des
Kofferraumdeckels die Kofferraumtaste
gedrückt, bis sich der Kofferraumdeckel
öffnet.

Typ A Typ B

3–8
Vor dem Losfahren
Schlüssel
*nur bestimmte Modelle
Deaktivierungstaste der
Innenraumabsicherung *
Um die Innenraumabsicherung (Teil der
Diebstahl-Alarmanlage) aufzuheben,
drücken Sie die Deaktivierungstaste
der Innenraumabsicherung innerhalb
von 20 Sekunden nach dem Drücken
der Verriegelungstaste, so dass die
Warnblinkleuchten dreimal aufblinken.
Siehe “Diebstahl-Alarmanlage” auf Seite
3-50 .


Betriebsbereich
Das System funktioniert nur, wenn sich
der Fahrer im Fahrzeug be¿ ndet oder
sich innerhalb des Betriebsbereichs des
Schlüssels be¿ ndet.
Anlassen des Motors
HINWEIS
  Der Motor kann unter Umständen
auch angelassen werden, wenn sich
der Schlüssel außen in der Nähe der
Türen oder Fenster be¿ ndet, lassen
Sie jedoch den Motor nur an, wenn
Sie sich im Fahrzeug be¿ nden.
 Falls sich nach dem Anlassen des
Motors der Schlüssel nicht im
Fahrzeug be¿ ndet, kann der Motor
nach dem Abstellen und dem
Zurückstellen der Zündung auf aus
nicht mehr angelassen werden.
  Der Gepäckraum/Kofferraum ist
außerhalb des Betriebsbereichs, es
ist aber möglich, dass der Schlüssel
(Fernbedienung) trotzdem bedient
und der Motor angelassen werden
kann. Mit LogIn-Fernbedienung


Innenantenne
Betriebsbereich

Ohne LogIn-Fernbedienung


Innenantenne
Betriebsbereich

HINWEIS
Es ist möglich, dass der Motor nicht
angelassen werden kann, wenn sich
der Schlüssel an den folgenden Orten
be¿ ndet:


 Beim Armaturenbrett
 In den Ablagefächern oder in der
Mittelkonsole
  Auf der hinteren Ablage (Stufenheck)

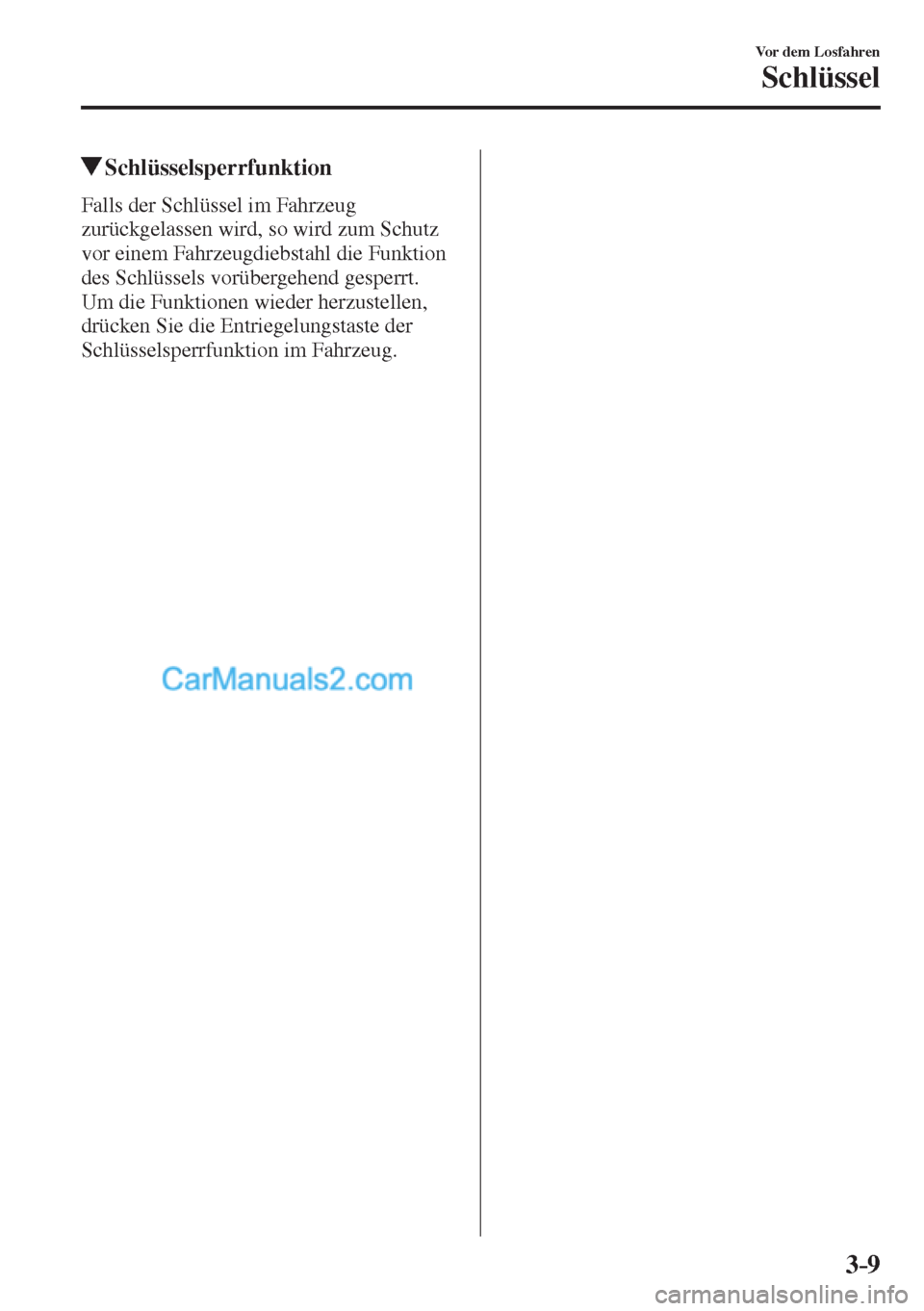

3–9
Vor dem Losfahren
Schlüssel
Schlüsselsperrfunktion
Falls der Schlüssel im Fahrzeug
zurückgelassen wird, so wird zum Schutz
vor einem Fahrzeugdiebstahl die Funktion
des Schlüssels vorübergehend gesperrt.
Um die Funktionen wieder herzustellen,
drücken Sie die Entriegelungstaste der
Schlüsselsperrfunktion im Fahrzeug.
