instrument panel MAZDA MODEL 2 2017 Instruktionsbog (in Danish)

1Audiokontrolkontakter........................................................................................... side 5-18
2Instrumentgruppe................................................................................................... side 4-23
3Greb til instrumentpanelbelysning......................................................................... side 4-29
4Fartpilotkontakter..................................................................................... side 4-133, 4-176
5Havariblinklys........................................................................................................ side 4-76
6Starttrykknap............................................................................................................ side 4-4
7Ratskiftekontakt..................................................................................................... side 4-52
8Oplåsningsgreb....................................................................................................... side 3-31
9Udløserhåndtag til åbning af motorhjelm...............................................................side 6-19
0Udløserhåndtag til åbning af brændstofklap.......................................................... side 3-29
Billedindeks
Indvendigt overblik (model med venstrestyring)
Udstyret og dets nøjagtige placeringer varierer fra model til model1-3

1Havariblinklys........................................................................................................ side 4-76
2Audiokontrolkontakter........................................................................................... side 5-18
3Instrumentgruppe................................................................................................... side 4-23
4Greb til instrumentpanelbelysning......................................................................... side 4-29
5Fartpilotkontakter..................................................................................... side 4-133, 4-176
6Bagagerumsudløsningsknap................................................................................... side 3-20
7Udløserhåndtag til åbning af brændstofklap.......................................................... side 3-29
8Udløserhåndtag til åbning af motorhjelm...............................................................side 6-19
9Oplåsningsgreb....................................................................................................... side 3-31
0Ratskiftekontakt..................................................................................................... side 4-52
AStarttrykknap............................................................................................................ side 4-4
Billedindeks
Indvendigt overblik (model med højrestyring)
Udstyret og dets nøjagtige placeringer varierer fra model til model1-7

(Med avanceret nøglefri funktion)
Trykke på en betjeningskontakt.

Sikkerhedsindikatoren i
instrumentpanelet blinker to gange i
sekundet i 20 sekunder.

5. Efter 20 sekunder er systemet fuldt
aktiveret.
BEMÆRK
•Tyverialarmen kan også aktiveres ved
at aktivere den automatiske
genlåsefunktion, når dørene,
bagklappen og motorhjelmen er
lukket.
Se afsnittet "Fjernbetjening" på 3-4.
•Systemet deaktiveres, hvis en af
følgende handlinger udføres inden for
20 sekunder efter at have trykket på
låseknappen:
•Oplåsning af en dør.
•Åbning af en dør.
•Åbning af motorhjelmen.
•Aktivering af tændingen.
Systemet kan aktiveres igen ved at
gentage aktiveringsproceduren.
•Når dørene låses ved at trykke på
låseknappen på fjernbetjeningen eller
bruge ekstranøglen, mens
tyverialarmsystemet er aktivt, blinker
havariblinket én gang for at indikere,
at systemet er aktiveret.
▼Afbrydning af indbrudsføleren (med
indbrudsføler)
Hvis tyverialarmen er aktiveret under
følgende omstændigheder, kan du
deaktivere indbrudsføleren for at
forhindre, at alarmen udløses uden grund.
•Bilen efterlades med bevægelige
genstande, passagerer eller kæledyr i
kabinen.
•Bilen efterlades med en genstand i
kabinen, der kan rulle rundt, for
eksempel under en færgeoverfart.
•Der er hængt små genstande op i
kabinen, der hænger tøj på loftsgrebet,
eller der er anbragt andre genstande, der
let kan bevæge sig i kabinen.
•Bilen er parkeret i et område med stærke
vibrationer eller høje lyde.
•Bilen vaskes med en højtryksrenser eller
i en vaskehal.
•Bilen er udsat for konstante stød og
vibrationer fra hagl eller torden.
•Dørene er låst, men en af ruderne er
åben.
•Bilen efterlades med et tændt
varmeapparat eller andet ekstraudstyr,
der frembringer luftstrømme og
vibrationer, mens tyverialarmen er
aktiveret.
Før kørsel
Sikkerhedssystem
3-43

4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren........................ 4-4
Tændingskontakt.......................... 4-4
Start af motoren............................ 4-5
Slukning af motoren................... 4-11
i-stop
*......................................... 4-13
Instrumentpanel og display............ 4-23
Måleinstrumenter........................4-23
Active Driving Display
*............. 4-34
Advarselslamper og
indikatorer...................................4-37
Betjening af manuel gearkasse....... 4-44
Skiftemønster for manuel
gearkasse.....................................4-44
Automatgear.................................... 4-46
Betjening af automatgear............4-46
Gearlåsesystem........................... 4-47
Gearområder............................... 4-48
Manuelt gearskifte...................... 4-50
Direkte tilstand
*.......................... 4-56
Kørselstip....................................4-57
Kontakter og kontrolknapper........ 4-58
Lyskontrol................................... 4-58
Tågeforlygter
*.............................4-65
Tågebaglygter
*........................... 4-66
Blinklys og signal for
vognbaneskift............................. 4-68
Forrudeviskere og -vasker.......... 4-69
Bagrudevisker og -vasker
*......... 4-73
Forlygtevasker
*.......................... 4-74
Elbagrude....................................4-74
Horn............................................ 4-76
Havariblink................................. 4-76
Bremse.............................................. 4-78
Bremsesystem............................. 4-78
Signalsystem ved nødstop.......... 4-81
Bakkestartshjælp (HLA)
*........... 4-81
ABS/TCS/DSC................................. 4-83
Blokeringsfri bremser (ABS)..... 4-83
Traction Control System
(vejgrebssystem)
*....................... 4-84
Dynamic Stability Control
(dynamisk
stabilitetskontrol)
*...................... 4-85
i-ELOOP.......................................... 4-87
i-ELOOP
*................................... 4-87
Brændstoføkonomiovervågning..... 4-90
Brændstoføkonomi
RYHUYnJQLQJ
............................4-90
*Visse modeller.4-1

BEMÆRK
•Efter start af motoren slukkes den
orange indikator for
starttrykknappen, og tændingen
skifter til tændt position.
•(SKYACTIV-G 1.3, SKYACTIV-G
1.5)
Efter tryk på starttrykknappen, og før
motoren starter, høres driftslyden fra
brændstofpumpens motor, der kører
tæt på brændstoftanken. Det er dog
ikke noget tegn på fejlfunktion.
•(SKYACTIV-D 1.5)
•Ved start af motoren skal du ikke
slippe bremsepedalen, før
gløderørsindikatoren i
instrumentpanelet slukkes, og
motoren startes efter tryk på
starttrykknappen.
•Hvis bremsen slippes, før motoren
starter, skal den trykkes ned igen,
og der skal trykkes på
starttrykknappen for at starte
motoren.
•Hvis tændingen lades være slået til
i længere tid, uden at motoren
kører efter opvarmning af
gløderørene, kan gløderørene
varme op igen, hvilket vil tænde
glødeindikatoren.
•Starteren roterer ikke, før
gløderørsindikatoren slukker.
8. Når motoren er startet, skal den gå i
tomgang i ca.10 sekunder (forbudt i
Tyskland).
BEMÆRK
•(Tyskland)
Påbegynd kørslen straks efter start af
motoren. Motoren bør dog ikke opnå
høje omdrejningstal, før
driftstemperaturen er nået.
•(SKYACTIV-G 1.3, SKYACTIV-G
1.5)
•Uanset om motoren er kold eller
varm, bør den startes uden brug af
speederen.
•Hvis motoren ikke vil starte første
gang, skal du se "Start af druknet
motor" under "Nødstart". Hvis
motoren fortsat ikke kan startes,
skal bilen efterses af et autoriseret
Mazda-værksted (side 7-26).
•(SKYACTIV-D 1.5)
Hvis den omgivende temperatur er
lavere end ca. -10 °C, bliver den
maksimale motorhastighed muligvis
ikke opnået i ca. tre minutter efter
motorstart for at beskytte motoren.
Under kørsel
Start/stop af motoren
4-8

BEMÆRK
Der kan angives et problem i systemet under følgende omstændigheder. Få bilen efterset
af en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
•Lampen tændes ikke, når tændingen slås til.
•Lampen forbliver tændt, selvom der er blevet trykket på OFF-knappen for i-stop, mens
motoren kører.
Når indikatoren blinker
Lampen blinker vedvarende i tilfælde af systemfejl. Få bilen efterset af en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
Grøn indikatorlampe for i-stop
Når indikatoren er tændt
•Denne lampe tændes, mens motortomgang er stoppet, og slukker, når motoren startes
igen.
•(Undtagen europæisk model)
Lyset tændes, når betingelserne for motortomgangsstop er opfyldt, mens bilen kører.
Når indikatoren blinker
•(Manuelt gear)
Lyset blinker, når gearstangen flyttes til en anden position end frigear, mens
motortomgangen er standset, for at underrette føreren om, at motortomgang er standset.
(SKYACTIV-G 1.3, SKYACTIV-G 1.5)
Når du trykker på koblingspedalen eller begynder at slippe den, startes motoren
automatisk igen, og lampen slukkes.
(SKYACTIV-D 1.5)
Når du trykker på koblingspedalen, startes motoren automatisk igen, og lampen slukkes.
•(Europæisk model)
•Lyset blinker, når førerdøren åbnes, mens motortomgang er standset, for at gøre føreren
opmærksom på, at motortomgang er standset. Den slukkes, når førerdøren lukkes.
•Hvis motoren startes igen på grund af lav batterispænding, mens motortomgang er
stoppet, blinker den grønne indikator for i-stop i instrumentpanelet i ca. 3 sekunder.
•(Undtagen europæisk model)
•(Automatgear)
Lampen blinker, hvis bilen standser, men der ikke trykkes på bremsepedalen med
tilstrækkelig kraft. Tryk bremsepedalen en smule mere ned, fordi pedalkraften kan være
utilstrækkelig.
Under kørsel
Start/stop af motoren
4-19

▼OFF-knappen for i-stop
Når der trykkes på kontakten, indtil der
lyder en advarselslyd, slukkes
i-stop-funktionen og, den orange
i-stop-advarselslampe tændes i
instrumentpanelet. Når der trykkes på
kontakten igen, indtil advarselslyden
høres, bliver i-stop-funktionen aktiv, og
den orange i-stop-advarselslampe slukkes.
BEMÆRK
Hvis motoren stoppes, mens
i-stop-funktionen er annulleret, bliver
i-stop-funktionen aktiv, når motoren
startes næste gang.
Under kørsel
Start/stop af motoren
4-20

Måleinstrumenter

Visse modeller.
Type A
Type B
Type C
Ratkontakt(Type med digital
hastighedsmåler)
(Type med analog hastighedsmåler
(med omdrejningstæller))
(Type med analog hastighedsmåler
(uden omdrejningstæller)) Instrumentgruppe
1Speedometer........................................................................................................... side 4-24
2Kilometertæller, triptæller og triptællervælger.......................................................side 4-24
3Omdrejningstæller.................................................................................................. side 4-28
4Brændstofmåler...................................................................................................... side 4-29
5Instrumentpanelbelysning...................................................................................... side 4-29
6Visning af udendørstemperatur.............................................................................. side 4-30
7Display til indstilling af fartpilotens hastighed...................................................... side 4-31
Under kørsel
Instrumentpanel og display
4-23

8Display for justerbar hastighedsbegrænser............................................................ side 4-31
9Tripcomputer og INFO-kontakt............................................................................. side 4-31
0Active Driving Display.......................................................................................... side 4-34
AHastighedsenhedsvælger........................................................................................ side 4-24
BKilometertæller, triptæller, tripcomputer og triptællervælger................................ side 4-26
▼Speedometer
Speedometeret angiver bilens hastighed.
BEMÆRK
(Type med analogt speedometer)
Hvis nogle få sekunder er gået, efter
tændingen er blevet slukket, kan
viseren afvige fra det viste. Dette er
dog ikke et tegn på defekter.
▼Hastighedsenhedsvælger (type med
digitalt speedometer)
*
I nogle lande skal du muligvis skifte
hastighedsenheder mellem km/t og mph.
Tryk på hastighedsenhedsvælgeren i 1,5
sekunder eller mere.
Hastighedsenhederne for speedometeret
skifter mellem km/t og mph.

Speedometer
Hastighedsenhedsvælger
▼▼Kilometertæller, triptæller og
triptællervælger
*
Displayet kan skiftes fra kilometertæller til
triptæller A og B og tilbage til
kilometertæller ved at trykke på
vælgerknappen, når en af dem vises. Den
valgte indstilling vises på displayet.
Tryk på vælgerknappen Tryk på vælgerknappen
Tryk på vælgerknappen
Kilometertæller
Triptæller A
Triptæller BVælgerknap

Under kørsel
Instrumentpanel og display
4-24*Visse modeller.

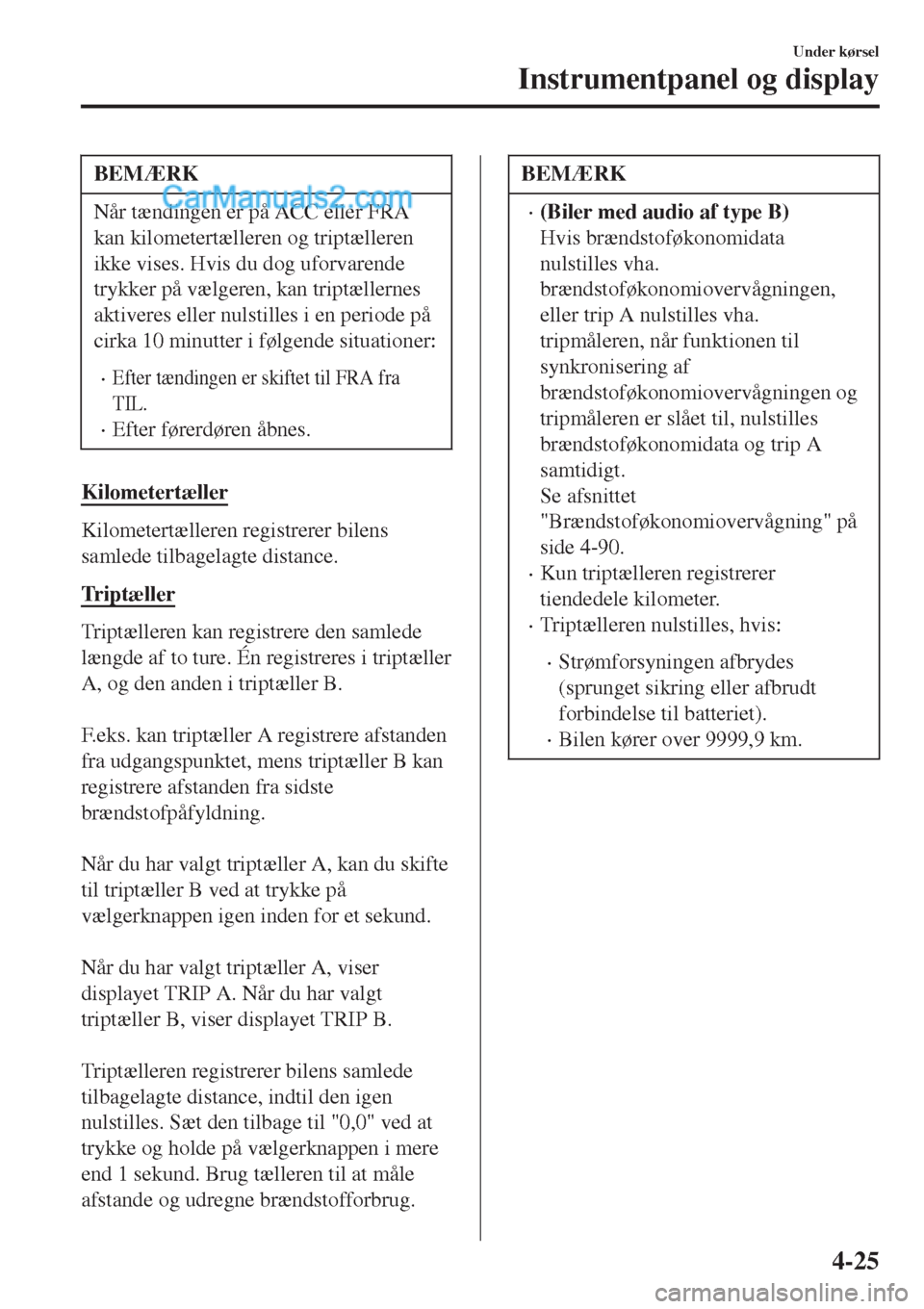

BEMÆRK
Når tændingen er på ACC eller FRA
kan kilometertælleren og triptælleren
ikke vises. Hvis du dog uforvarende
trykker på vælgeren, kan triptællernes
aktiveres eller nulstilles i en periode på
cirka 10 minutter i følgende situationer:
•Efter tændingen er skiftet til FRA fra
TIL.
•Efter førerdøren åbnes.
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Triptælleren kan registrere den samlede
længde af to ture. Én registreres i triptæller
A, og den anden i triptæller B.

F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.

Når du har valgt triptæller A, kan du skifte
til triptæller B ved at trykke på
vælgerknappen igen inden for et sekund.

Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.

Triptælleren registrerer bilens samlede
tilbagelagte distance, indtil den igen
nulstilles. Sæt den tilbage til "0,0" ved at
trykke og holde på vælgerknappen i mere
end 1 sekund. Brug tælleren til at måle
afstande og udregne brændstofforbrug.
BEMÆRK
•(Biler med audio af type B)
Hvis brændstoføkonomidata
nulstilles vha.
brændstoføkonomiovervågningen,
eller trip A nulstilles vha.
tripmåleren, når funktionen til
synkronisering af
brændstoføkonomiovervågningen og
tripmåleren er slået til, nulstilles
brændstoføkonomidata og trip A
samtidigt.
Se afsnittet
"Brændstoføkonomiovervågning" på
side 4-90.
•Kun triptælleren registrerer
tiendedele kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes
(sprunget sikring eller afbrudt
forbindelse til batteriet).
•Bilen kører over 9999,9 km.
Under kørsel
Instrumentpanel og display
4-25
