3–61
Antes de conducir

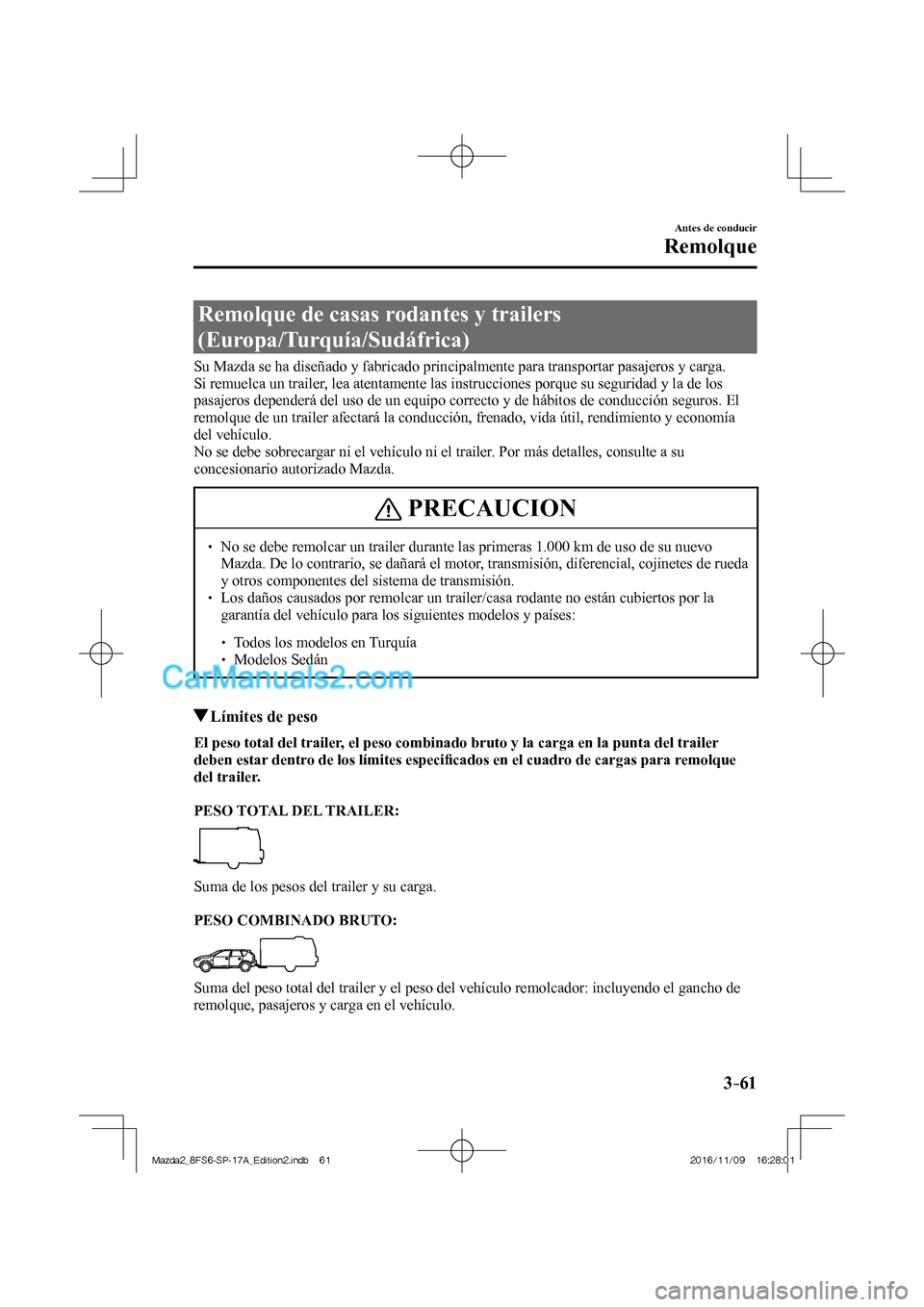

Remolque
Remolque de casas rodantes y trailers
(Europa/Turquía/Sudáfrica)
Su Mazda se ha diseñado y fabricado principalmente para transportar pasajeros y carga.
Si remuelca un trailer, lea atentamente las instrucciones porque su seguridad y la de los
pasajeros dependerá del uso de un equipo correcto y de hábitos de conducción seguros. El
remolque de un trailer afectará la conducción, frenado, vida útil, rendimiento y economía
del vehículo.
No se debe sobrecargar ni el vehículo ni el trailer. Por más detalles, consulte a su
concesionario autorizado Mazda.
PRECAUCION
No se debe remolcar un trailer durante las primeras 1.000 km de uso de su nuevo
Mazda. De lo contrario, se dañará el motor, transmisión, diferencial, cojinetes de rueda
y otros componentes del sistema de transmisión.
Los daños causados por remolcar un trailer/casa rodante no están cubiertos por la
garantía del vehículo para los siguientes modelos y países:
Todos los modelos en Turquía
Modelos Sedán
Límites de peso
El peso total del trailer, el peso combinado bruto y la carga en la punta del trailer
deben estar dentro de los límites especifi cados en el cuadro de cargas para remolque
del trailer.
PESO TOTAL DEL TRAILER:
Suma de los pesos del trailer y su carga.
PESO COMBINADO BRUTO:
Suma del peso total del trailer y el peso del vehículo remolcador: incluyendo el gancho de
remolque, pasajeros y carga en el vehículo.
Mazda2_8FS6-SP-17A_Edition2.indb 61Mazda2_8FS6-SP-17A_Edition2.indb 612016/11/09 16:28:012016/11/09 16:28:01
Page 142 of 752
3–62
Antes de conducir
Remolque

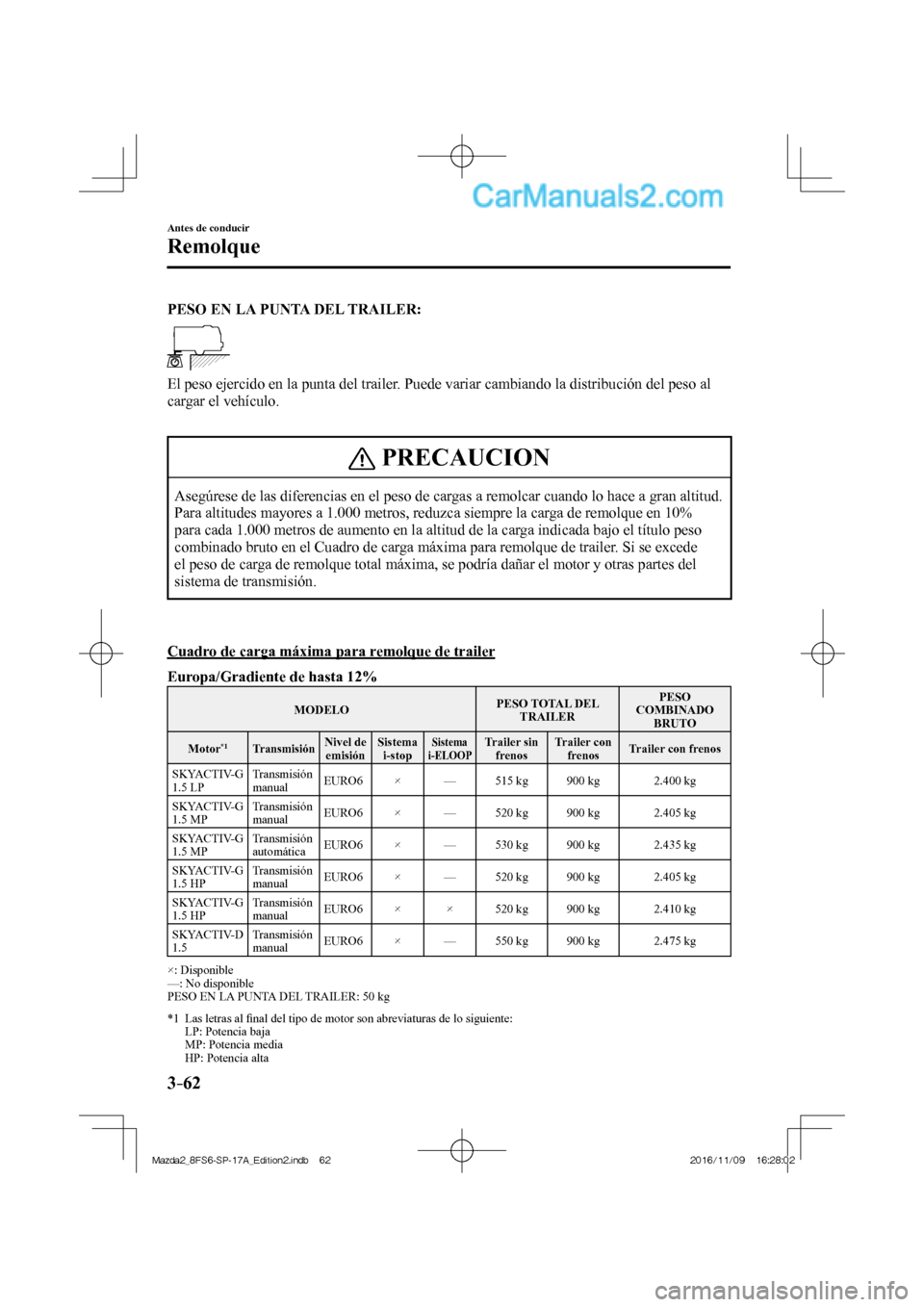

PESO EN LA PUNTA DEL TRAILER:
El peso ejercido en la punta del trailer. Puede variar cambiando la distribución del peso al
cargar el vehículo.
PRECAUCION
Asegúrese de las diferencias en el peso de cargas a remolcar cuando lo hace a gran altitud.
Para altitudes mayores a 1.000 metros, reduzca siempre la carga de remolque en 10%
para cada 1.000 metros de aumento en la altitud de la carga indicada bajo el título peso
combinado bruto en el Cuadro de carga máxima para remolque de trailer. Si se excede
el peso de carga de remolque total máxima, se podría dañar el motor y otras partes del
sistema de transmisión.
Cuadro de carga máxima para remolque de trailer
Europa/Gradiente de hasta 12%
MODELO PESO TOTAL DEL
TRAILER PESO
COMBINADO
BRUTO
Motor
*1 Transmisión Nivel de
emisión Sistema
i-stop Sistema
i-ELOOP Trailer sin
frenos Trailer con
frenos Trailer con frenos
SKYACTIV-G
1.5 LP Transmisión
manual EURO6 × — 515 kg 900 kg
2.400 kg
SKYACTIV-G
1.5 MP Transmisión
manual EURO6 × — 520 kg 900 kg
2.405 kg
SKYACTIV-G
1.5 MP Transmisión
automática EURO6 × — 530 kg 900 kg
2.435 kg
SKYACTIV-G
1.5 HP Transmisión
manual EURO6 × — 520 kg 900 kg
2.405 kg
SKYACTIV-G
1.5 HP Transmisión
manual EURO6 × × 520 kg 900 kg
2.410 kg
SKYACTIV-D
1.5 Transmisión
manual EURO6 × — 550 kg 900 kg
2.475 kg
×: Disponible
—: No disponible
PESO EN LA PUNTA DEL TRAILER: 50 kg
*1 Las letras al fi nal del tipo de motor son abreviaturas de lo siguiente:
LP: Potencia baja
MP: Potencia media
HP: Potencia alta
Mazda2_8FS6-SP-17A_Edition2.indb 62Mazda2_8FS6-SP-17A_Edition2.indb 622016/11/09 16:28:022016/11/09 16:28:02
Page 143 of 752
3–63
Antes de conducir
Remolque

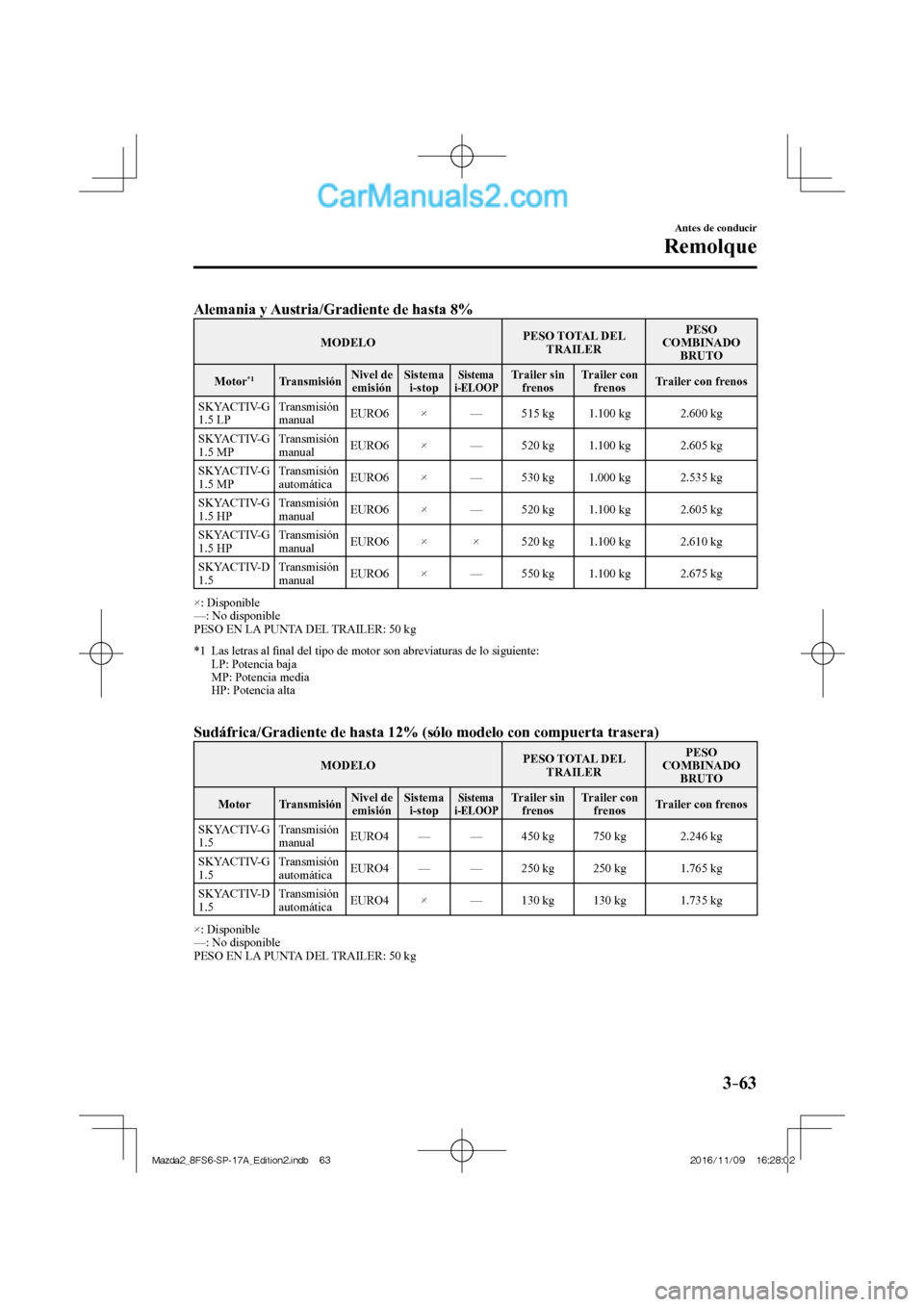

Alemania y Austria/Gradiente de hasta 8%
MODELO PESO TOTAL DEL
TRAILER PESO
COMBINADO
BRUTO
Motor
*1 Transmisión Nivel de
emisión Sistema
i-stop Sistema
i-ELOOP Trailer sin
frenos Trailer con
frenos Trailer con frenos
SKYACTIV-G
1.5 LP Transmisión
manual EURO6 × — 515 kg 1.100 kg
2.600 kg
SKYACTIV-G
1.5 MP Transmisión
manual EURO6 × — 520 kg 1.100 kg
2.605 kg
SKYACTIV-G
1.5 MP Transmisión
automática EURO6 × — 530 kg 1.000 kg
2.535 kg
SKYACTIV-G
1.5 HP Transmisión
manual EURO6 × — 520 kg 1.100 kg
2.605 kg
SKYACTIV-G
1.5 HP Transmisión
manual EURO6 × × 520 kg 1.100 kg
2.610 kg
SKYACTIV-D
1.5 Transmisión
manual EURO6 × — 550 kg 1.100 kg
2.675 kg
×: Disponible
—: No disponible
PESO EN LA PUNTA DEL TRAILER: 50 kg
*1 Las letras al fi nal del tipo de motor son abreviaturas de lo siguiente:
LP: Potencia baja
MP: Potencia media
HP: Potencia alta
Sudáfrica/Gradiente de hasta 12% (sólo modelo con compuerta trasera)
MODELO PESO TOTAL DEL
TRAILER PESO
COMBINADO
BRUTO
Motor
Transmisión Nivel de
emisión Sistema
i-stop Sistema
i-ELOOP Trailer sin
frenos Trailer con
frenos Trailer con frenos
SKYACTIV-G
1.5 Transmisión
manual EURO4 — — 450 kg 750 kg
2.246 kg
SKYACTIV-G
1.5 Transmisión
automática EURO4 — — 250 kg 250 kg
1.765 kg
SKYACTIV-D
1.5 Transmisión
automática EURO4 × — 130 kg 130 kg
1.735 kg
×: Disponible
—: No disponible
PESO EN LA PUNTA DEL TRAILER: 50 kg
Mazda2_8FS6-SP-17A_Edition2.indb 63Mazda2_8FS6-SP-17A_Edition2.indb 632016/11/09 16:28:022016/11/09 16:28:02

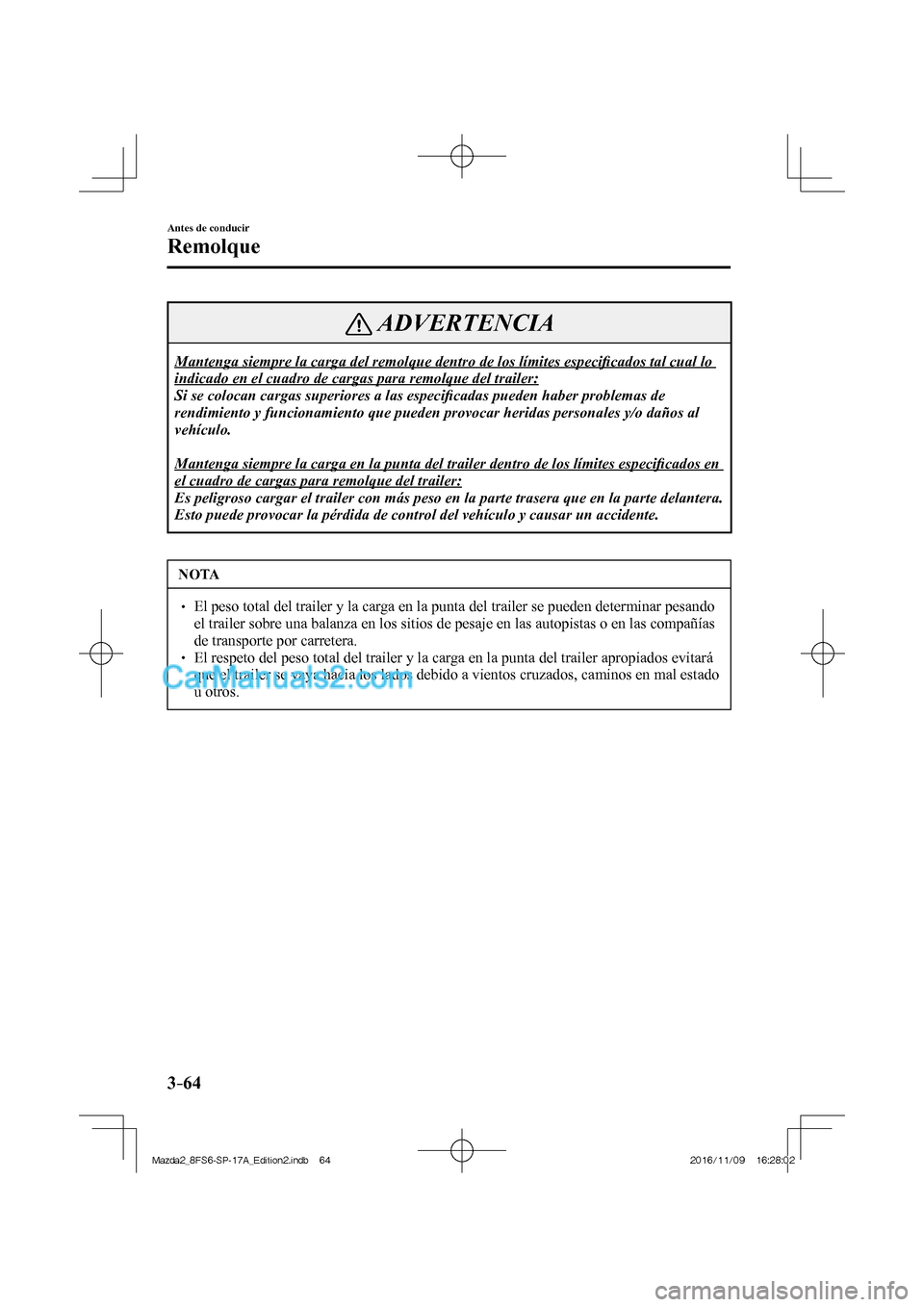

Page 144 of 752
3–64
Antes de conducir
Remolque
ADVERTENCIA
Mantenga siempre la carga del remolque dentro de los límites especifi cados tal cual lo
indicado en el cuadro de cargas para remolque del trailer:
Si se colocan cargas superiores a las especifi cadas pueden haber problemas de
rendimiento y funcionamiento que pueden provocar heridas personales y/o daños al
vehículo.
Mantenga siempre la carga en la punta del trailer dentro de los límites especifi cados en
el cuadro de cargas para remolque del trailer:
Es peligroso cargar el trailer con más peso en la parte trasera que en la parte delantera.
Esto puede provocar la pérdida de control del vehículo y causar un accidente.
NOTA
El peso total del trailer y la carga en la punta del trailer se pueden determinar pesando
el trailer sobre una balanza en los sitios de pesaje en las autopistas o en las compañías
de transporte por carretera.
El respeto del peso total del trailer y la carga en la punta del trailer apropiados evitará
que el trailer se vaya hacia los lados debido a vientos cruzados, caminos en mal estado
u otros.
Mazda2_8FS6-SP-17A_Edition2.indb 64Mazda2_8FS6-SP-17A_Edition2.indb 642016/11/09 16:28:022016/11/09 16:28:02
Page 145 of 752
3–65
Antes de conducir
Remolque

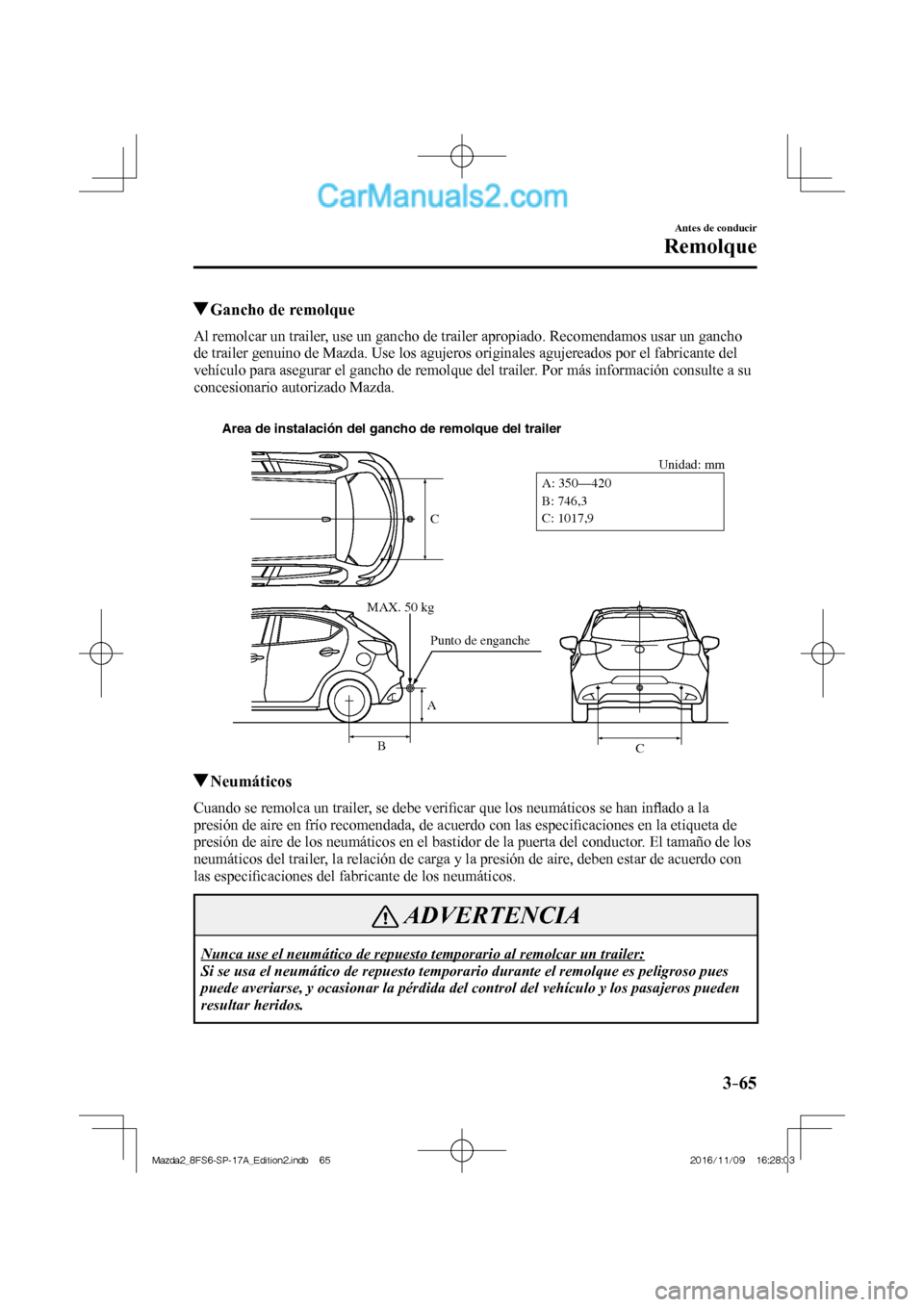

Gancho de remolque
Al remolcar un trailer, use un gancho de trailer apropiado. Recomendamos usar un gancho
de trailer genuino de Mazda. Use los agujeros originales agujereados por el fabricante del
vehículo para asegurar el gancho de remolque del trailer. Por más información consulte a su
concesionario autorizado Mazda.
Area de instalación del gancho de remolque del trailer
Unidad: mm
MAX. 50 kg
Punto de enganche
A
B A: 350—420
B: 746,3
C: 1017,9
C
C
Neumáticos
Cuando se remolca un trailer, se debe verifi car que los neumáticos se han infl ado a la
presión de aire en frío recomendada, de acuerdo con las especifi caciones en la etiqueta de
presión de aire de los neumáticos en el bastidor de la puerta del conductor. El tamaño de los
neumáticos del trailer, la relación de carga y la presión de aire, deben estar de acuerdo con
las especifi caciones del fabricante de los neumáticos.
ADVERTENCIA
Nunca use el neumático de repuesto temporario al remolcar un trailer:
Si se usa el neumático de repuesto temporario durante el remolque es peligroso pues
puede averiarse, y ocasionar la pérdida del control del vehículo y los pasajeros pueden
resultar heridos.
Mazda2_8FS6-SP-17A_Edition2.indb 65Mazda2_8FS6-SP-17A_Edition2.indb 652016/11/09 16:28:032016/11/09 16:28:03
Page 146 of 752
3–66
Antes de conducir
Remolque

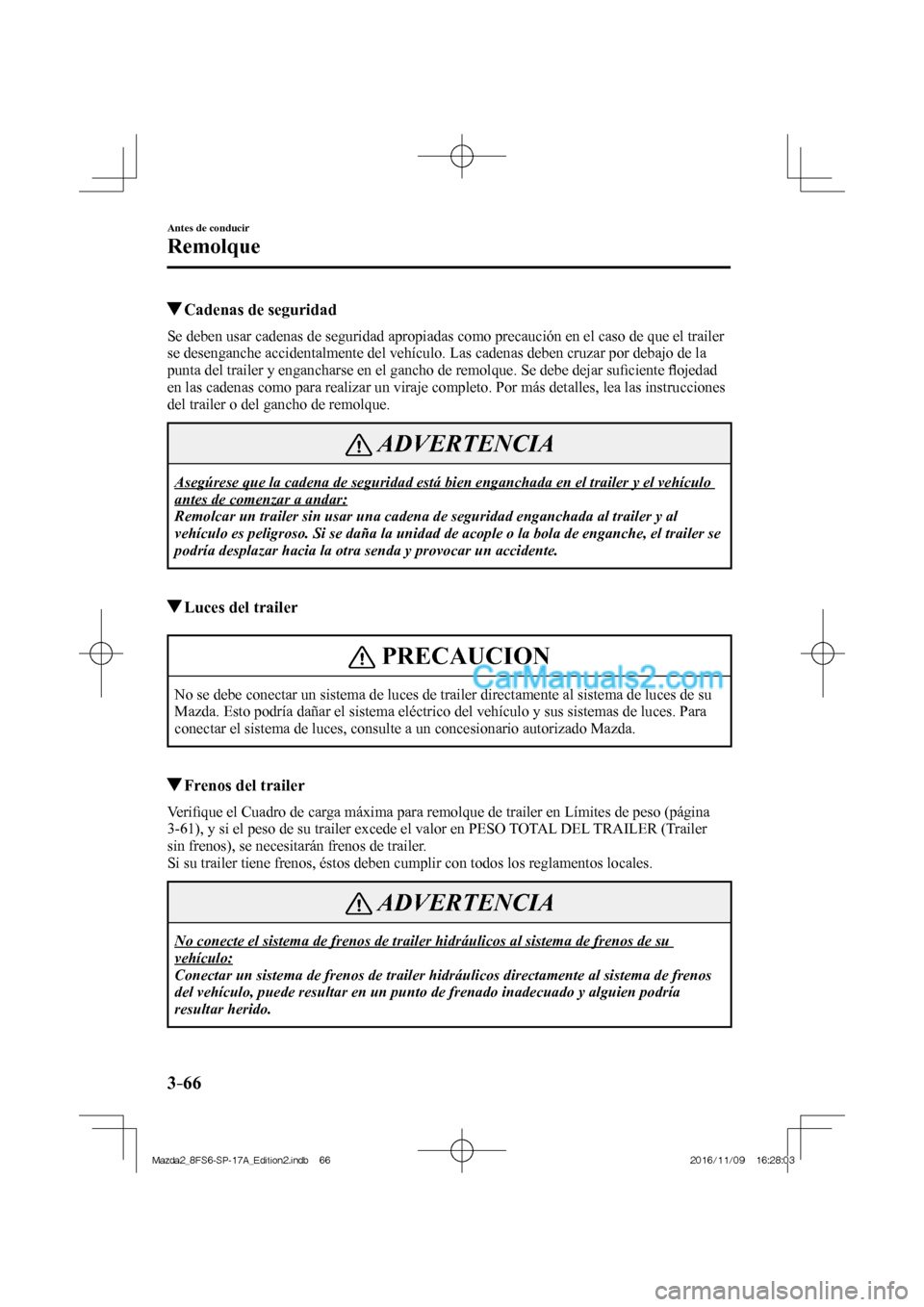

Cadenas de seguridad
Se deben usar cadenas de seguridad apropiadas como precaución en el caso de que el trailer
se desenganche accidentalmente del vehículo. Las cadenas deben cruzar por debajo de la
punta del trailer y engancharse en el gancho de remolque. Se debe dejar sufi ciente fl ojedad
en las cadenas como para realizar un viraje completo. Por más detalles, lea las instrucciones
del trailer o del gancho de remolque.
ADVERTENCIA
Asegúrese que la cadena de seguridad está bien enganchada en el trailer y el vehículo
antes de comenzar a andar:
Remolcar un trailer sin usar una cadena de seguridad enganchada al trailer y al
vehículo es peligroso. Si se daña la unidad de acople o la bola de enganche, el trailer se
podría desplazar hacia la otra senda y provocar un accidente.
Luces del trailer
PRECAUCION
No se debe conectar un sistema de luces de trailer directamente al sistema de luces de su
Mazda. Esto podría dañar el sistema eléctrico del vehículo y sus sistemas de luces. Para
conectar el sistema de luces, consulte a un concesionario autorizado Mazda.
Frenos del trailer
V e r ifi que el Cuadro de carga máxima para remolque de trailer en Límites de peso (página
3-61 ), y si el peso de su trailer excede el valor en PESO TOTAL DEL TRAILER (Trailer
sin frenos), se necesitarán frenos de trailer.
Si su trailer tiene frenos, éstos deben cumplir con todos los reglamentos locales.
ADVERTENCIA
No conecte el sistema de frenos de trailer hidráulicos al sistema de frenos de su
vehículo:
Conectar un sistema de frenos de trailer hidráulicos directamente al sistema de frenos
del vehículo, puede resultar en un punto de frenado inadecuado y alguien podría
resultar herido.
Mazda2_8FS6-SP-17A_Edition2.indb 66Mazda2_8FS6-SP-17A_Edition2.indb 662016/11/09 16:28:032016/11/09 16:28:03
Page 147 of 752
3–67
Antes de conducir
Remolque

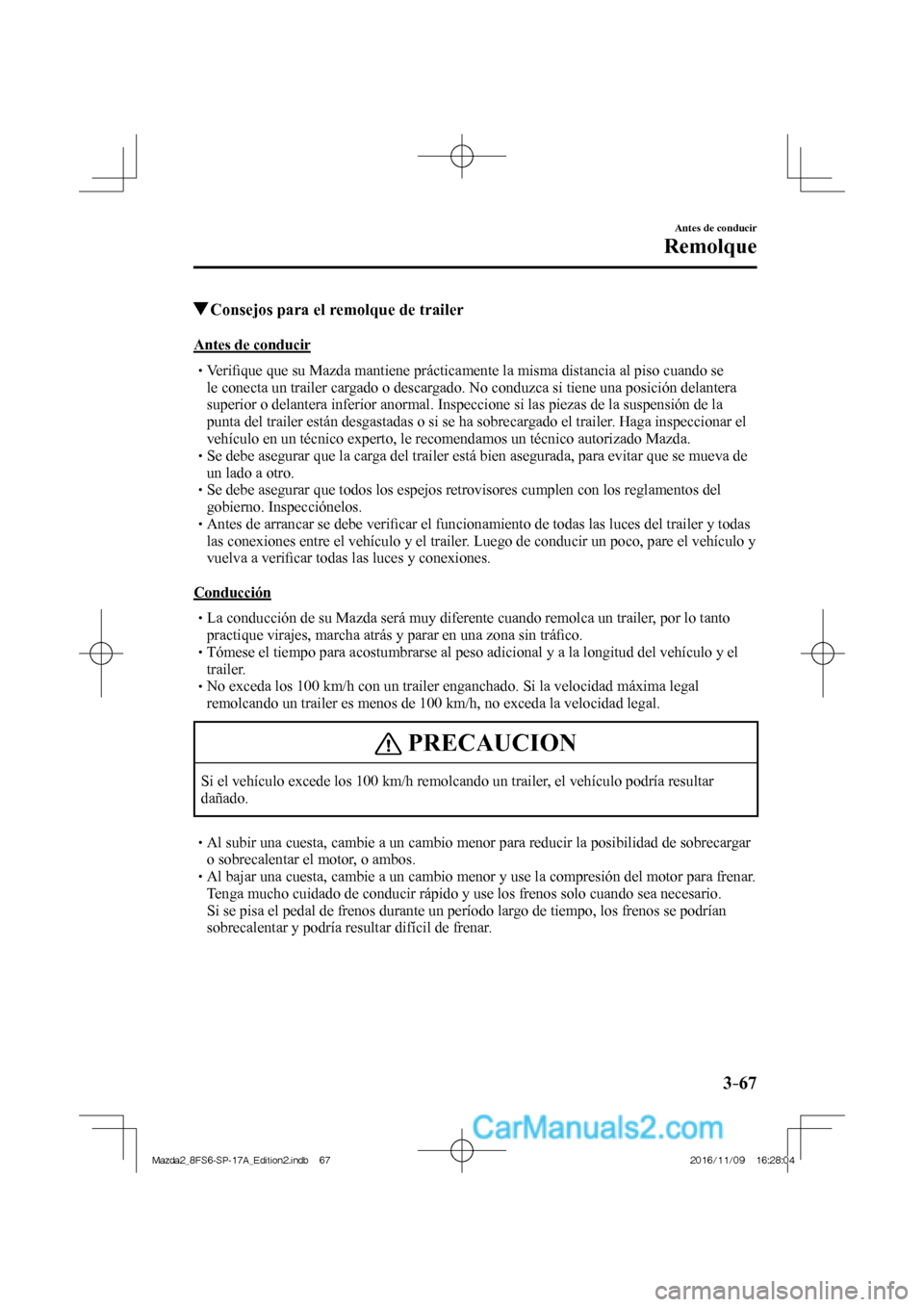

Consejos para el remolque de trailer
Antes de conducir
Verifi que que su Mazda mantiene prácticamente la misma distancia al piso cuando se
le conecta un trailer cargado o descargado. No conduzca si tiene una posición delantera
superior o delantera inferior anormal. Inspeccione si las piezas de la suspensión de la
punta del trailer están desgastadas o si se ha sobrecargado el trailer. Haga inspeccionar el
vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
Se debe asegurar que la carga del trailer está bien asegurada, para evitar que se mueva de
un lado a otro.
Se debe asegurar que todos los espejos retrovisores cumplen con los reglamentos del
gobierno. Inspecciónelos.
Antes de arrancar se debe verifi car el funcionamiento de todas las luces del trailer y todas
las conexiones entre el vehículo y el trailer. Luego de conducir un poco, pare el vehículo y
vuelva a verifi car todas las luces y conexiones.
Conducción
La conducción de su Mazda será muy diferente cuando remolca un trailer, por lo tanto
practique virajes, marcha atrás y parar en una zona sin tráfi co.
Tómese el tiempo para acostumbrarse al peso adicional y a la longitud del vehículo y el
trailer.
No exceda los 100 km/h con un trailer enganchado. Si la velocidad máxima legal
remolcando un trailer es menos de 100 km/h, no exceda la velocidad legal.
PRECAUCION
Si el vehículo excede los 100 km/h remolcando un trailer, el vehículo podría resultar
dañado.
Al subir una cuesta, cambie a un cambio menor para reducir la posibilidad de sobrecargar
o sobrecalentar el motor, o ambos.
Al bajar una cuesta, cambie a un cambio menor y use la compresión del motor para frenar.
Tenga mucho cuidado de conducir rápido y use los frenos solo cuando sea necesario.
Si se pisa el pedal de frenos durante un período largo de tiempo, los frenos se podrían
sobrecalentar y podría resultar difícil de frenar.
Mazda2_8FS6-SP-17A_Edition2.indb 67Mazda2_8FS6-SP-17A_Edition2.indb 672016/11/09 16:28:042016/11/09 16:28:04
Page 148 of 752
3–68
Antes de conducir
Remolque

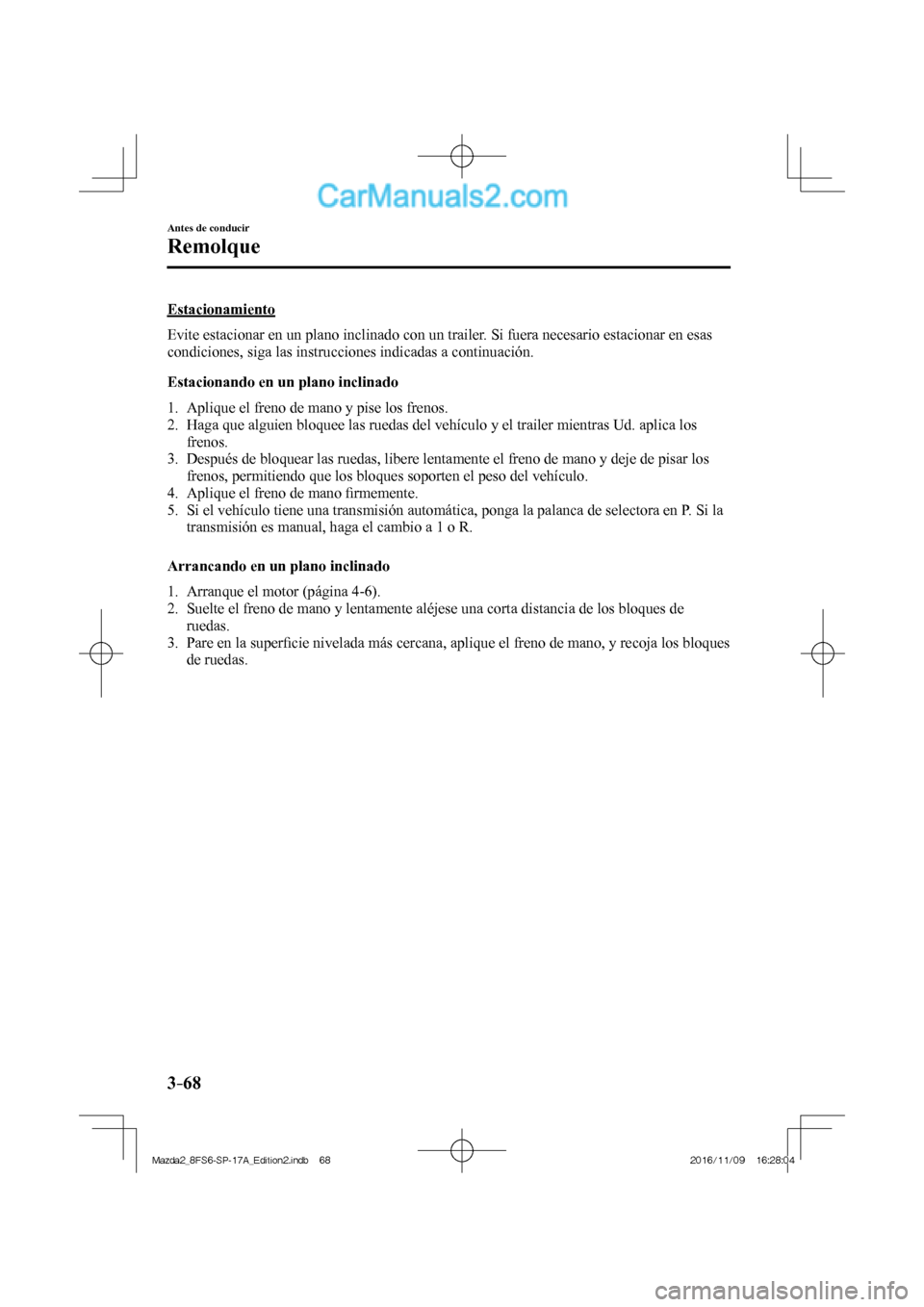

Estacionamiento
Evite estacionar en un plano inclinado con un trailer. Si fuera necesario estacionar en esas
condiciones, siga las instrucciones indicadas a continuación.
Estacionando en un plano inclinado
1. Aplique el freno de mano y pise los frenos.
2. Haga que alguien bloquee las ruedas del vehículo y el trailer mientras Ud. aplica los
frenos.
3. Después de bloquear las ruedas, libere lentamente el freno de mano y deje de pisar los
frenos, permitiendo que los bloques soporten el peso del vehículo.
4. Aplique el freno de mano fi rmemente.
5. Si el vehículo tiene una transmisión automática, ponga la palanca de selectora en P. Si la
transmisión es manual, haga el cambio a 1 o R.
Arrancando en un plano inclinado
1. Arranque el motor (página 4-6 ).
2. Suelte el freno de mano y lentamente aléjese una corta distancia de los bloques de
ruedas.
3. Pare en la superfi cie nivelada más cercana, aplique el freno de mano, y recoja los bloques
de ruedas.
Mazda2_8FS6-SP-17A_Edition2.indb 68Mazda2_8FS6-SP-17A_Edition2.indb 682016/11/09 16:28:042016/11/09 16:28:04
Page 149 of 752

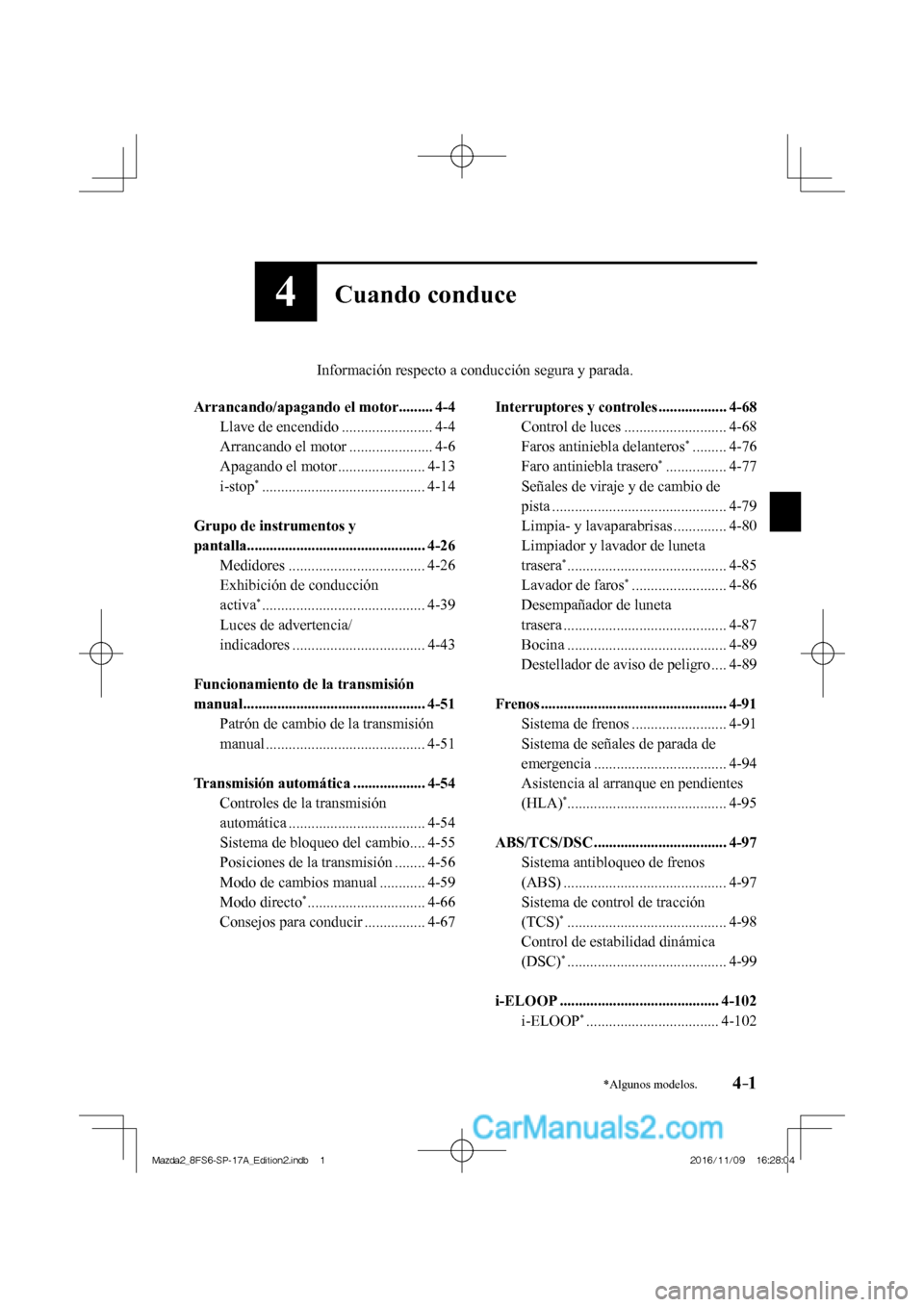

4–1*Algunos modelos.
4Cuando conduce
Información respecto a conducción segura y parada.
Arrancando/apagando el motor ......... 4-4
Llave de encendido ........................ 4-4
Arrancando el motor ...................... 4-6
Apagando el motor ....................... 4-13
i-stop
* ........................................... 4-14
Grupo de instrumentos y
pantalla............................................... 4-26
Medidores .................................... 4-26
Exhibición de conducción
activa
* ........................................... 4-39
Luces de advertencia/
indicadores ................................... 4-43
Funcionamiento de la transmisión
manual ................................................ 4-51
Patrón de cambio de la transmisión
manual .......................................... 4-51
Transmisión automática ................... 4-54
Controles de la transmisión
automática .................................... 4-54
Sistema de bloqueo del cambio .... 4-55
Posiciones de la transmisión ........ 4-56
Modo de cambios manual ............ 4-59
Modo directo
* ............................... 4-66
Consejos para conducir ................ 4-67
Interruptores y controles .................. 4-68
Control de luces ........................... 4-68
Faros antiniebla delanteros
* ......... 4-76
Faro antiniebla trasero * ................ 4-77
Señales de viraje y de cambio de
pista .............................................. 4-79
Limpia- y lavaparabrisas .............. 4-80
Limpiador y lavador de luneta
trasera
* .......................................... 4-85
Lavador de faros * ......................... 4-86
Desempañador de luneta
trasera ........................................... 4-87
Bocina .......................................... 4-89
Destellador de aviso de peligro .... 4-89
Frenos ................................................. 4-91
Sistema de frenos ......................... 4-91
Sistema de señales de parada de
emergencia ................................... 4-94
Asistencia al arranque en pendientes
(HLA)
* .......................................... 4-95
ABS/TCS/DSC ................................... 4-97
Sistema antibloqueo de frenos
(ABS) ........................................... 4-97
Sistema de control de tracción
(TCS)
* .......................................... 4-98
Control de estabilidad dinámica
(DSC)
* .......................................... 4-99
i-ELOOP .......................................... 4-102
i-ELOOP
* ................................... 4-102
Mazda2_8FS6-SP-17A_Edition2.indb 1Mazda2_8FS6-SP-17A_Edition2.indb 12016/11/09 16:28:042016/11/09 16:28:04

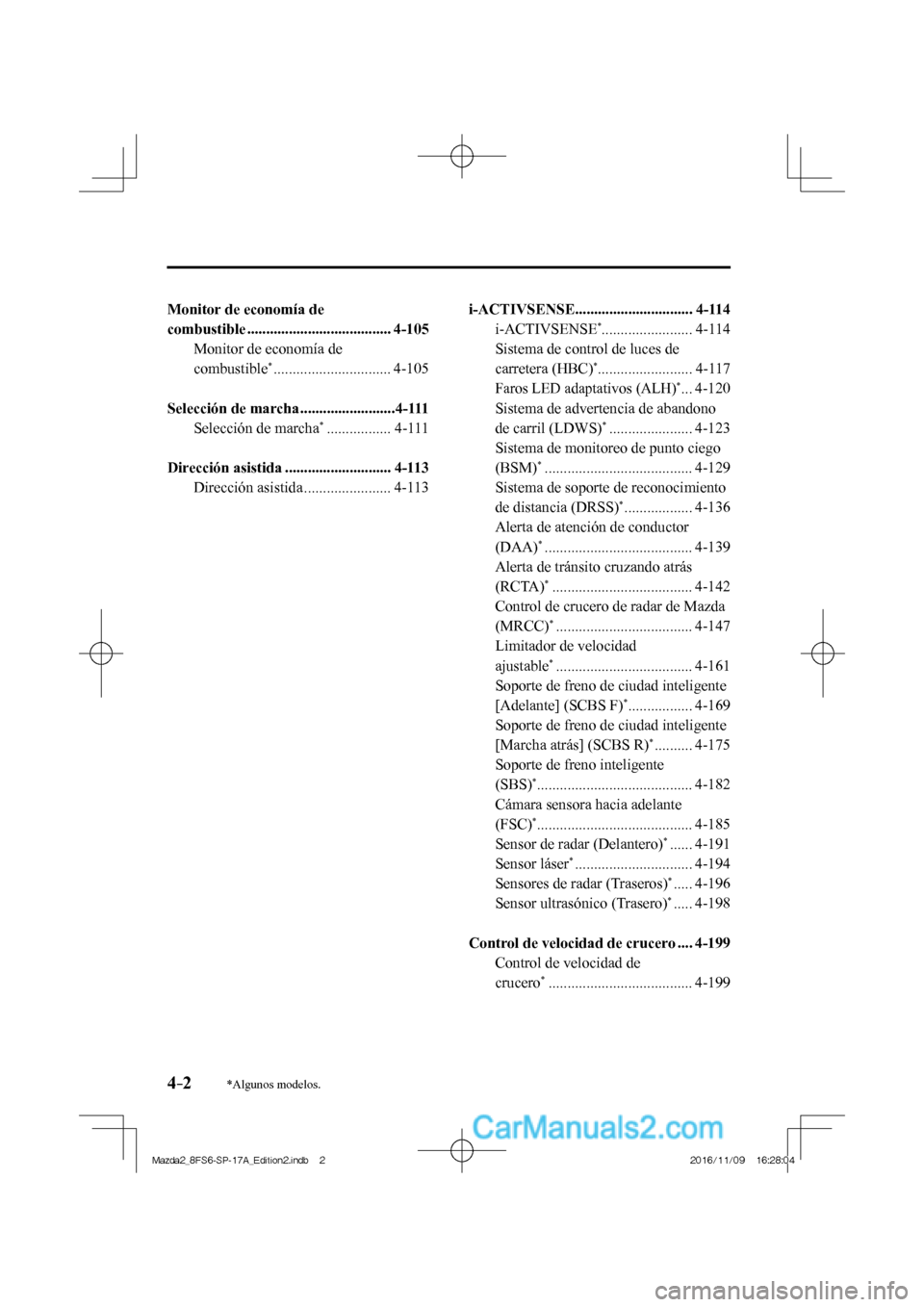

Page 150 of 752
4–2*Algunos modelos.
Monitor de economía de
combustible ...................................... 4-105
Monitor de economía de
combustible
* ............................... 4-105
Selección de marcha ......................... 4-111
Selección de marcha
* ................. 4-111
Dirección asistida ............................ 4-113
Dirección asistida ....................... 4-113
i-ACTIVSENSE............................... 4-114
i-ACTIVSENSE
* ........................ 4-114
Sistema de control de luces de
carretera (HBC)
* ......................... 4-117
Faros LED adaptativos (ALH) * ... 4-120
Sistema de advertencia de abandono
de carril (LDWS)
* ...................... 4-123
Sistema de monitoreo de punto ciego
(BSM)
* ....................................... 4-129
Sistema de soporte de reconocimiento
de distancia (DRSS)
* .................. 4-136
Alerta de atención de conductor
(DAA)
* ....................................... 4-139
Alerta de tránsito cruzando atrás
(RCTA)
* ..................................... 4-142
Control de crucero de radar de Mazda
(MRCC)
* .................................... 4-147
Limitador de velocidad
ajustable
* .................................... 4-161
Soporte de freno de ciudad inteligente
[Adelante] (SCBS F)
* ................. 4-169
Soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R)
* .......... 4-175
Soporte de freno inteligente
(SBS)
* ......................................... 4-182
Cámara sensora hacia adelante
(FSC)
* ......................................... 4-185
Sensor de radar (Delantero) * ...... 4-191
Sensor láser * ............................... 4-194
Sensores de radar (Traseros) * ..... 4-196
Sensor ultrasónico (Trasero) * ..... 4-198
Control de velocidad de crucero .... 4-199
Control de velocidad de
crucero
* ...................................... 4-199
Mazda2_8FS6-SP-17A_Edition2.indb 2Mazda2_8FS6-SP-17A_Edition2.indb 22016/11/09 16:28:042016/11/09 16:28:04
