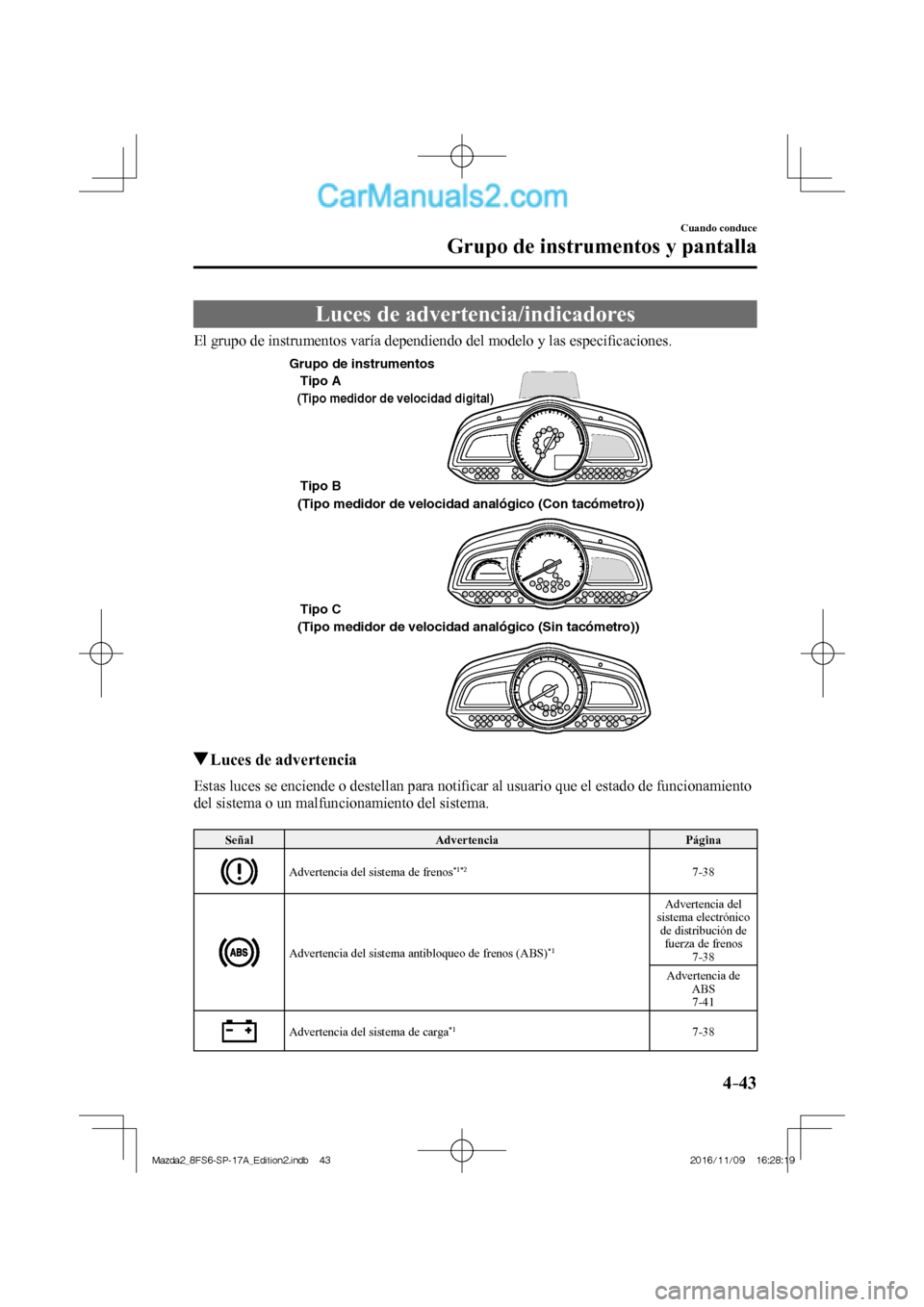

4–43
Cuando conduce
Grupo de instrumentos y pantalla
Luces de advertencia/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especifi caciones.
Tipo A
Tipo B
Tipo C
(Tipo medidor de velocidad digital)
(Tipo medidor de velocidad analógico (Con tacómetro))
(Tipo medidor de velocidad analógico (Sin tacómetro)) Grupo de instrumentos
Luces de advertencia
Estas luces se enciende o destellan para notifi car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.
Señal Advertencia Página
Advertencia del sistema de frenos *1*2 7-38
Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia del
sistema electrónico
de distribución de
fuerza de frenos
7-38
Advertencia de
ABS
7-41
Advertencia del sistema de carga *1 7-38
Mazda2_8FS6-SP-17A_Edition2.indb 43Mazda2_8FS6-SP-17A_Edition2.indb 432016/11/09 16:28:192016/11/09 16:28:19
Page 192 of 752

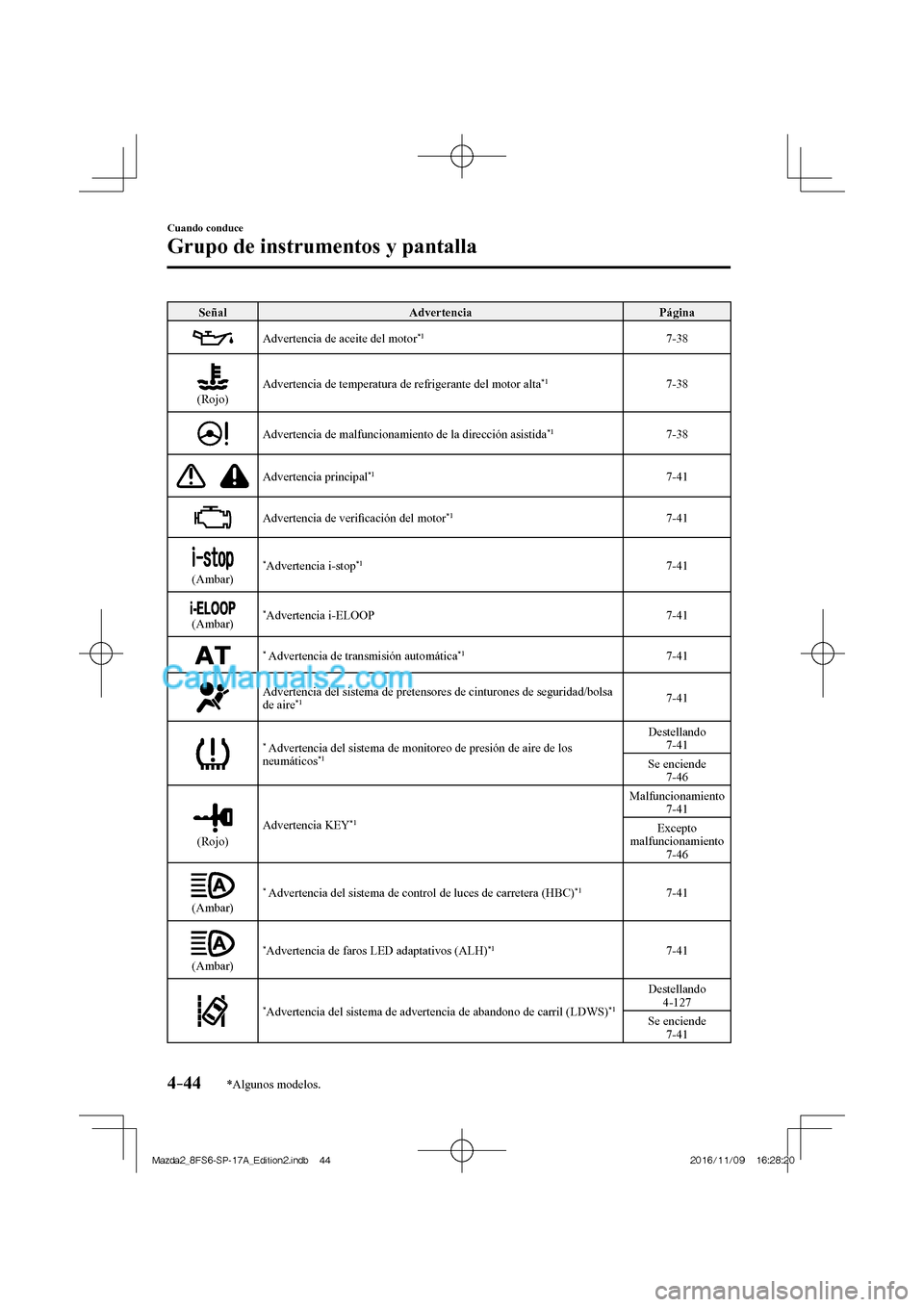

4–44
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página
Advertencia de aceite del motor *1 7-38
(Rojo) Advertencia de temperatura de refrigerante del motor alta *1 7-38
Advertencia de malfuncionamiento de la dirección asistida *1 7-38
Advertencia principal *1 7-41
Advertencia de verifi cación del motor *1 7-41
(Ambar) * Advertencia i-stop *1 7-41
(Ambar) * Advertencia i-ELOOP 7-41
* Advertencia de transmisión automática *1 7-41
Advertencia del sistema de pretensores de cinturones de seguridad/bolsa
de aire *1 7-41
* Advertencia del sistema de monitoreo de presión de aire de los
neumáticos *1 Destellando
7-41
Se enciende
7-46
(Rojo) Advertencia KEY *1 Malfuncionamiento
7-41
Excepto
malfuncionamiento
7-46
(Ambar) * Advertencia del sistema de control de luces de carretera (HBC) *1 7-41
(Ambar) * Advertencia de faros LED adaptativos (ALH) *1 7-41
* Advertencia del sistema de advertencia de abandono de carril (LDWS) *1 Destellando
4-127
Se enciende
7-41
Mazda2_8FS6-SP-17A_Edition2.indb 44Mazda2_8FS6-SP-17A_Edition2.indb 442016/11/09 16:28:202016/11/09 16:28:20
Page 193 of 752

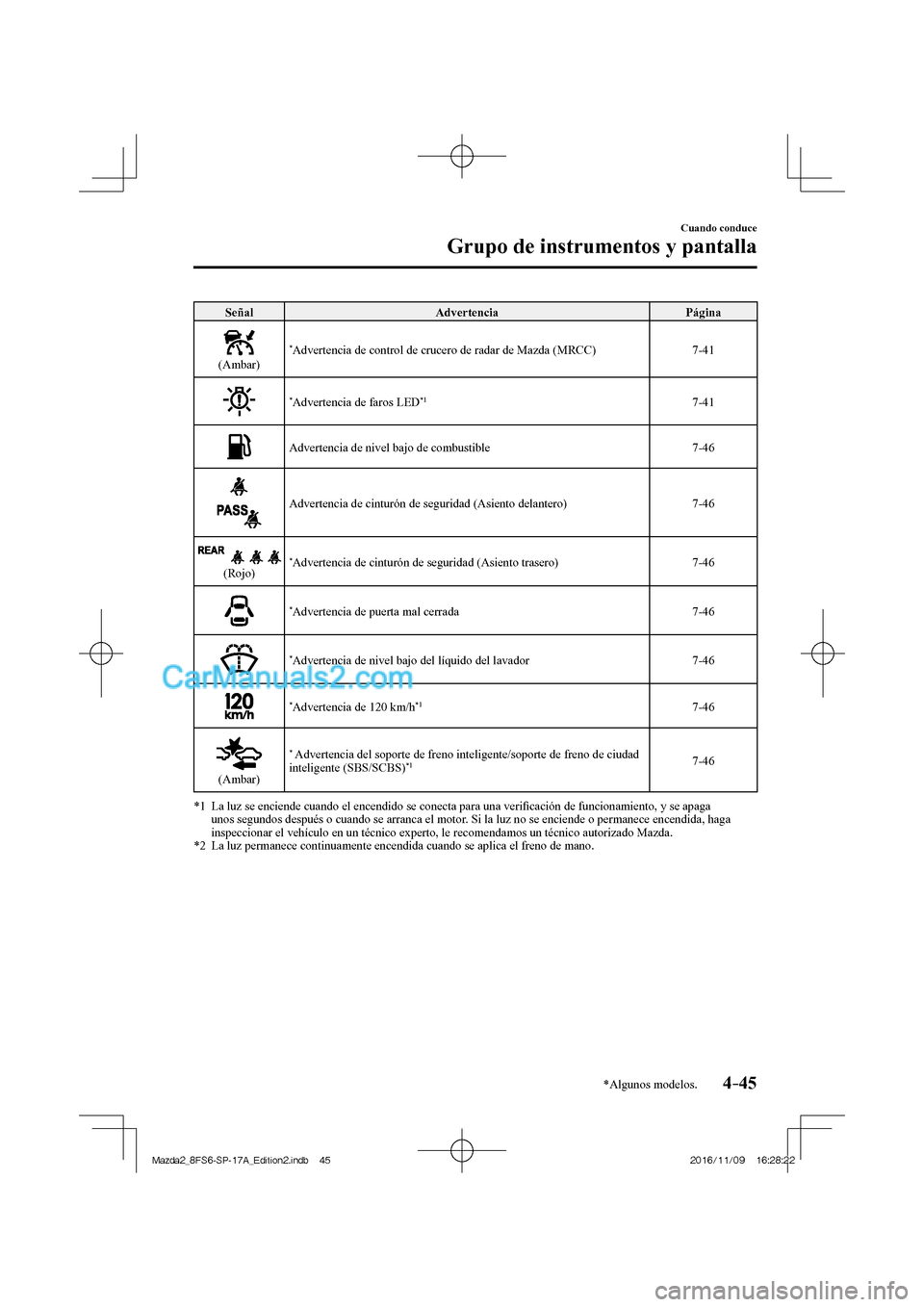

4–45
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página
(Ambar) * Advertencia de control de crucero de radar de Mazda (MRCC) 7-41
* Advertencia de faros LED *1 7-41
Advertencia de nivel bajo de combustible 7-46
Advertencia de cinturón de seguridad (Asiento delantero) 7-46
(Rojo) * Advertencia de cinturón de seguridad (Asiento trasero) 7-46
* Advertencia de puerta mal cerrada 7-46
* Advertencia de nivel bajo del líquido del lavador 7-46
* Advertencia de 120 km/h *1 7-46
(Ambar)
* Advertencia del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) *1 7-46
*1 La luz se enciende cuando el encendido se conecta para una verifi cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el freno de mano.
Mazda2_8FS6-SP-17A_Edition2.indb 45Mazda2_8FS6-SP-17A_Edition2.indb 452016/11/09 16:28:222016/11/09 16:28:22
Page 194 of 752

4–46
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

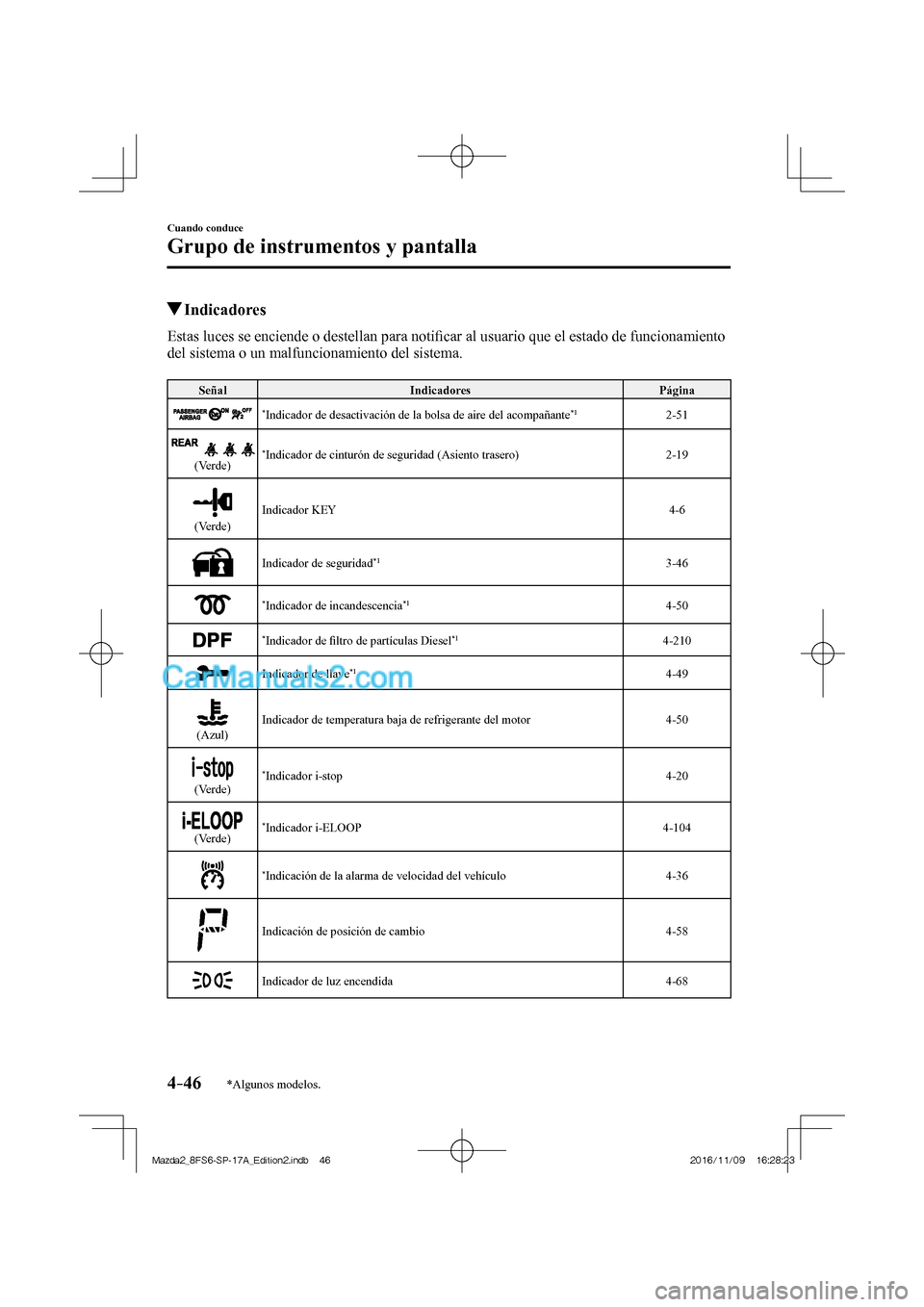

Indicadores
Estas luces se enciende o destellan para notifi car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.
Señal Indicadores Página
* Indicador de desactivación de la bolsa de aire del acompañante *1 2-51
(Verde) * Indicador de cinturón de seguridad (Asiento trasero) 2-19
(Verde) Indicador KEY 4-6
Indicador de seguridad *1 3-46
* Indicador de incandescencia *1 4-50
* Indicador de fi ltro de partículas Diesel *1 4-210
Indicador de llave *1 4-49
(Azul) Indicador de temperatura baja de refrigerante del motor 4-50
(Verde) * Indicador i-stop 4-20
(Verde) * Indicador i-ELOOP 4-104
* Indicación de la alarma de velocidad del vehículo 4-36
Indicación de posición de cambio 4-58
Indicador de luz encendida 4-68
Mazda2_8FS6-SP-17A_Edition2.indb 46Mazda2_8FS6-SP-17A_Edition2.indb 462016/11/09 16:28:232016/11/09 16:28:23
Page 195 of 752

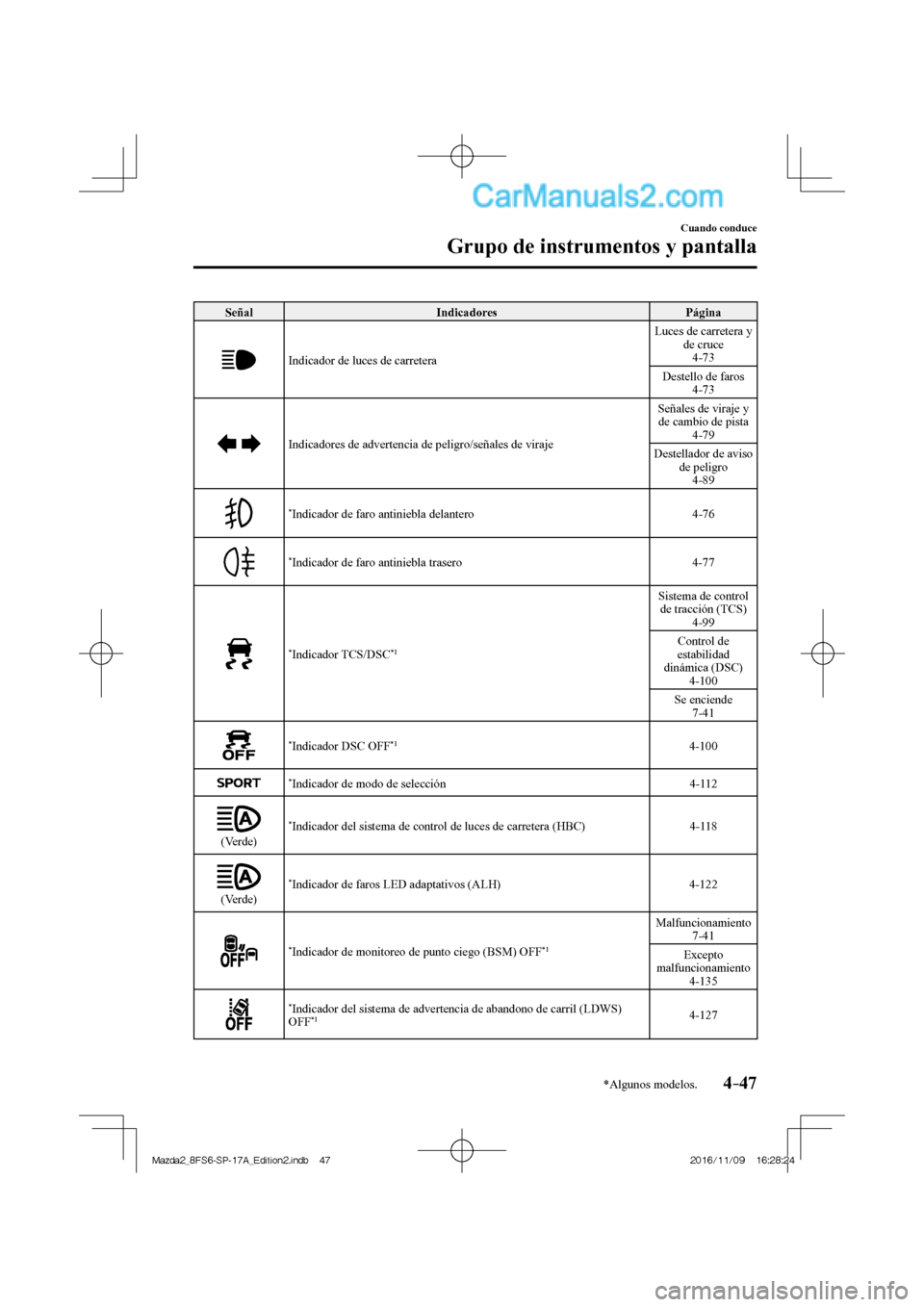

4–47
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página
Indicador de luces de carretera Luces de carretera y
de cruce
4-73
Destello de faros
4-73
Indicadores de advertencia de peligro/señales de viraje Señales de viraje y
de cambio de pista
4-79
Destellador de aviso
de peligro
4-89
* Indicador de faro antiniebla delantero 4-76
* Indicador de faro antiniebla trasero 4-77
* Indicador TCS/DSC *1 Sistema de control
de tracción (TCS)
4-99
Control de
estabilidad
dinámica (DSC)
4-100
Se enciende
7-41
* Indicador DSC OFF *1 4-100
* Indicador de modo de selección 4-112
(Verde) * Indicador del sistema de control de luces de carretera (HBC) 4-118
(Verde) * Indicador de faros LED adaptativos (ALH) 4-122
* Indicador de monitoreo de punto ciego (BSM) OFF *1 Malfuncionamiento
7-41
Excepto
malfuncionamiento
4-135
* Indicador del sistema de advertencia de abandono de carril (LDWS)
OFF *1 4-127
Mazda2_8FS6-SP-17A_Edition2.indb 47Mazda2_8FS6-SP-17A_Edition2.indb 472016/11/09 16:28:242016/11/09 16:28:24
Page 196 of 752

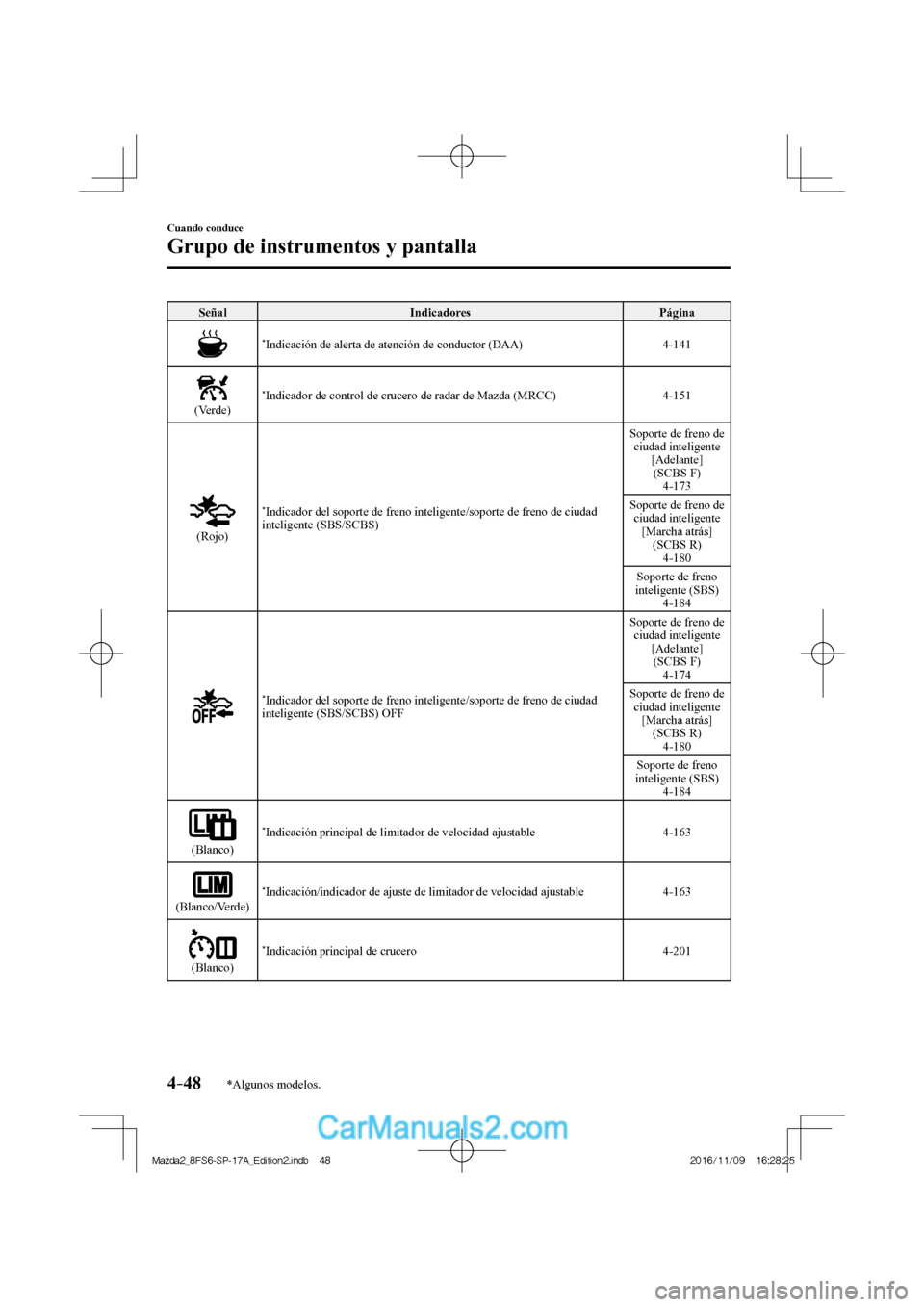

4–48
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página
* Indicación de alerta de atención de conductor (DAA) 4-141
(Verde) * Indicador de control de crucero de radar de Mazda (MRCC) 4-151
(Rojo)
* Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) Soporte de freno de
ciudad inteligente
[Adelante]
(SCBS F)
4-173
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
4-180
Soporte de freno
inteligente (SBS)
4-184
* Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) OFF Soporte de freno de
ciudad inteligente
[Adelante]
(SCBS F)
4-174
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
4-180
Soporte de freno
inteligente (SBS)
4-184
(Blanco) * Indicación principal de limitador de velocidad ajustable 4-163
(Blanco/Verde) * Indicación/indicador de ajuste de limitador de velocidad ajustable 4-163
(Blanco) * Indicación principal de crucero 4-201
Mazda2_8FS6-SP-17A_Edition2.indb 48Mazda2_8FS6-SP-17A_Edition2.indb 482016/11/09 16:28:252016/11/09 16:28:25
Page 197 of 752

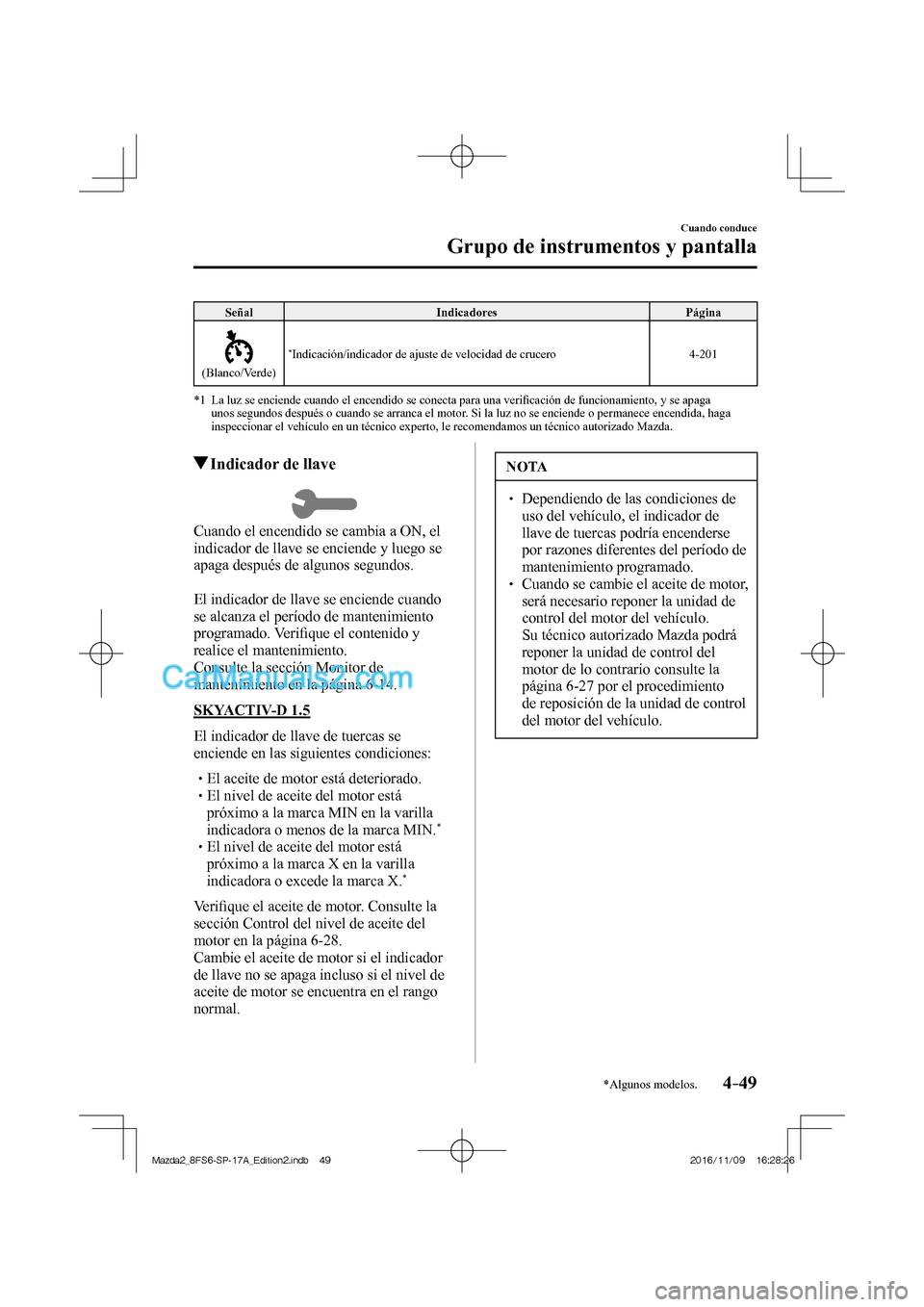

4–49
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página
(Blanco/Verde) * Indicación/indicador de ajuste de velocidad de crucero 4-201
*1 La luz se enciende cuando el encendido se conecta para una verifi cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
Indicador de llave
Cuando el encendido se cambia a ON, el
indicador de llave se enciende y luego se
apaga después de algunos segundos.
El indicador de llave se enciende cuando
se alcanza el período de mantenimiento
programado. Verifi que el contenido y
realice el mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-14 .
SKYACTIV-D 1.5
El indicador de llave de tuercas se
enciende en las siguientes condiciones:
El aceite de motor está deteriorado.
El nivel de aceite del motor está
próximo a la marca MIN en la varilla
indicadora o menos de la marca MIN.
*
El nivel de aceite del motor está
próximo a la marca X en la varilla
indicadora o excede la marca X.
*
Verifi que el aceite de motor. Consulte la
sección Control del nivel de aceite del
motor en la página 6-28 .
Cambie el aceite de motor si el indicador
de llave no se apaga incluso si el nivel de
aceite de motor se encuentra en el rango
normal.
NOTA
Dependiendo de las condiciones de
uso del vehículo, el indicador de
llave de tuercas podría encenderse
por razones diferentes del período de
mantenimiento programado.
Cuando se cambie el aceite de motor,
será necesario reponer la unidad de
control del motor del vehículo.
Su técnico autorizado Mazda podrá
reponer la unidad de control del
motor de lo contrario consulte la
página 6-27 por el procedimiento
de reposición de la unidad de control
del motor del vehículo.
Mazda2_8FS6-SP-17A_Edition2.indb 49Mazda2_8FS6-SP-17A_Edition2.indb 492016/11/09 16:28:262016/11/09 16:28:26
Page 198 of 752

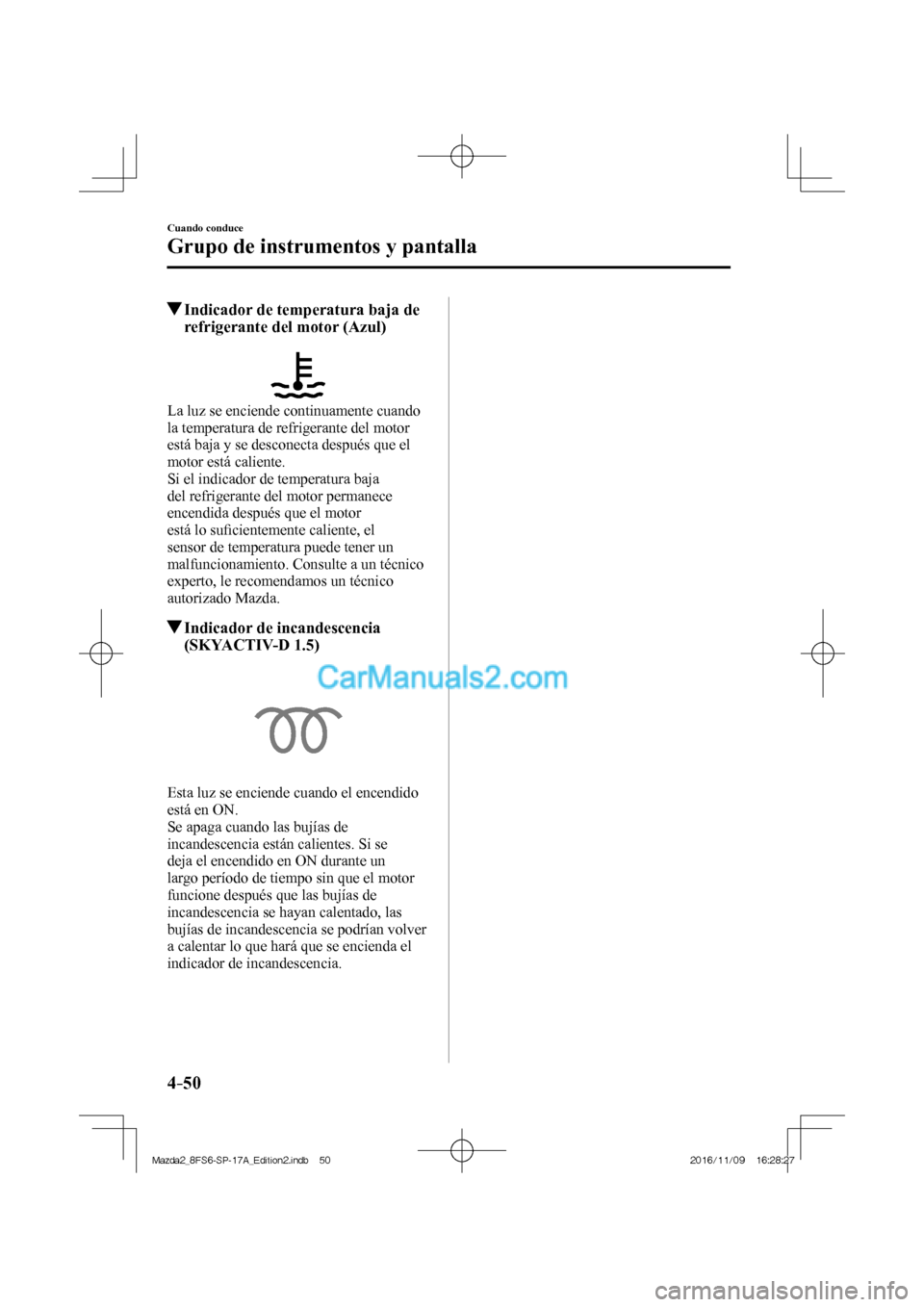

4–50
Cuando conduce
Grupo de instrumentos y pantalla
Indicador de temperatura baja de
refrigerante del motor (Azul)
La luz se enciende continuamente cuando
la temperatura de refrigerante del motor
está baja y se desconecta después que el
motor está caliente.
Si el indicador de temperatura baja
del refrigerante del motor permanece
encendida después que el motor
está lo sufi cientemente caliente, el
sensor de temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador de incandescencia
(SKYACTIV-D 1.5)
Esta luz se enciende cuando el encendido
está en ON.
Se apaga cuando las bujías de
incandescencia están calientes. Si se
deja el encendido en ON durante un
largo período de tiempo sin que el motor
funcione después que las bujías de
incandescencia se hayan calentado, las
bujías de incandescencia se podrían volver
a calentar lo que hará que se encienda el
indicador de incandescencia.
Mazda2_8FS6-SP-17A_Edition2.indb 50Mazda2_8FS6-SP-17A_Edition2.indb 502016/11/09 16:28:272016/11/09 16:28:27
Page 199 of 752

4–51
Cuando conduce
Funcionamiento de la transmisión manual

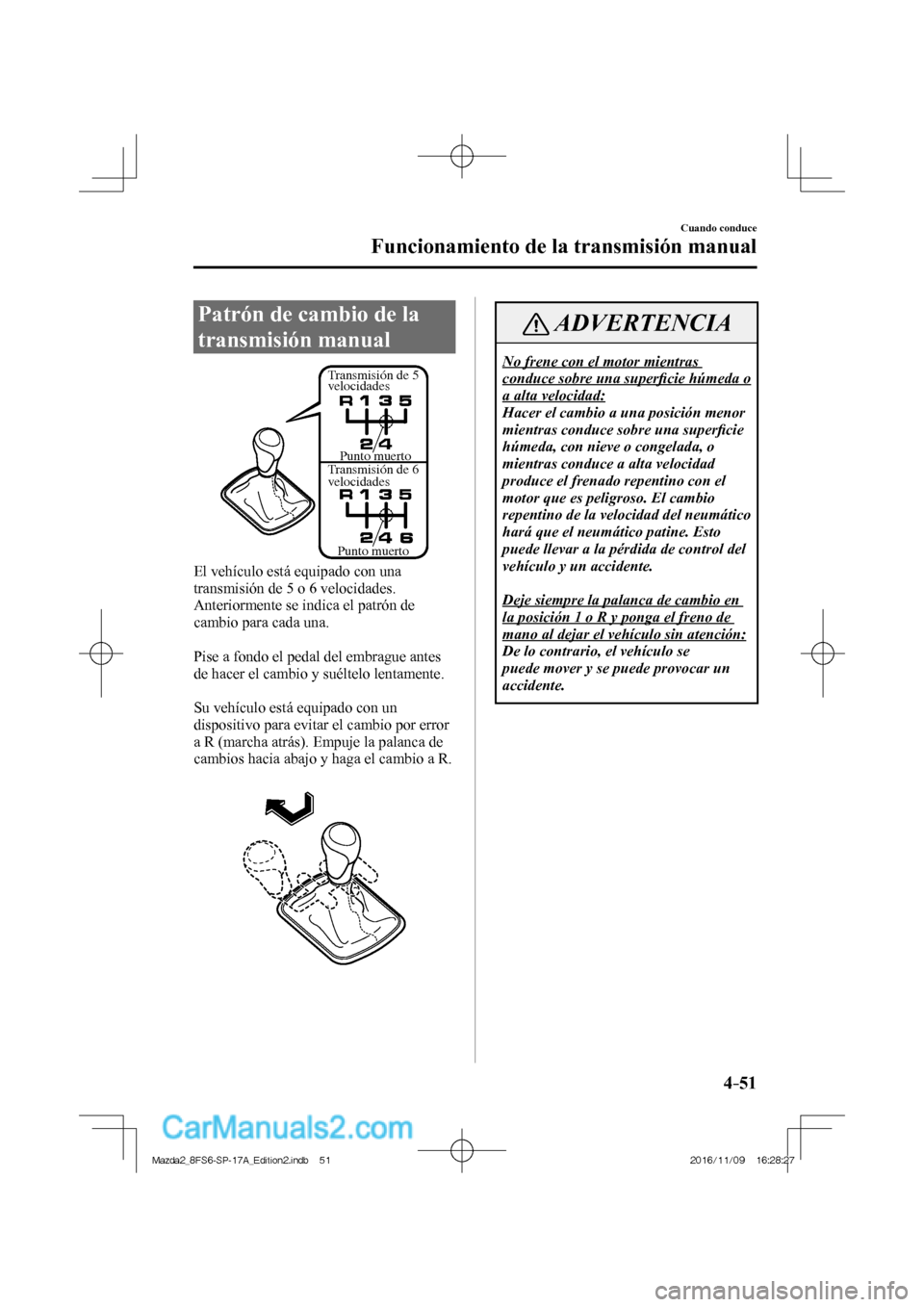

Patrón de cambio de la
transmisión manual
Transmisión de 5
velocidades
Transmisión de 6
velocidadesPunto muerto
Punto muerto
El vehículo está equipado con una
transmisión de 5 o 6 velocidades.
Anteriormente se indica el patrón de
cambio para cada una.
Pise a fondo el pedal del embrague antes
de hacer el cambio y suéltelo lentamente.
Su vehículo está equipado con un
dispositivo para evitar el cambio por error
a R (marcha atrás). Empuje la palanca de
cambios hacia abajo y haga el cambio a R.
ADVERTENCIA
No frene con el motor mientras
conduce sobre una superfi cie húmeda o
a alta velocidad:
Hacer el cambio a una posición menor
mientras conduce sobre una superfi cie
húmeda, con nieve o congelada, o
mientras conduce a alta velocidad
produce el frenado repentino con el
motor que es peligroso. El cambio
repentino de la velocidad del neumático
hará que el neumático patine. Esto
puede llevar a la pérdida de control del
vehículo y un accidente.
Deje siempre la palanca de cambio en
la posición 1 o R y ponga el freno de
mano al dejar el vehículo sin atención:
De lo contrario, el vehículo se
puede mover y se puede provocar un
accidente.
Mazda2_8FS6-SP-17A_Edition2.indb 51Mazda2_8FS6-SP-17A_Edition2.indb 512016/11/09 16:28:272016/11/09 16:28:27
Page 200 of 752

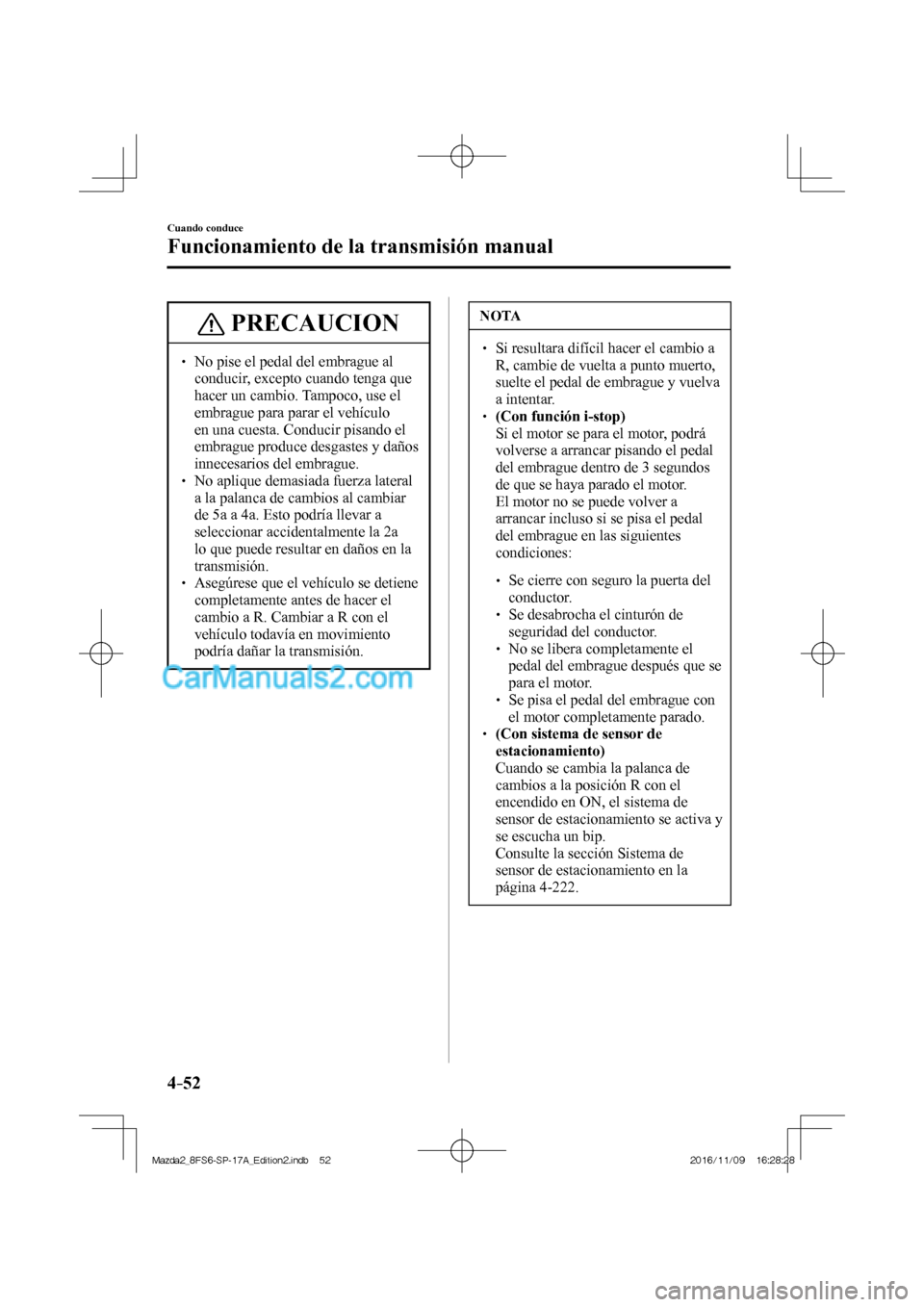

4–52
Cuando conduce
Funcionamiento de la transmisión manual
PRECAUCION
No pise el pedal del embrague al
conducir, excepto cuando tenga que
hacer un cambio. Tampoco, use el
embrague para parar el vehículo
en una cuesta. Conducir pisando el
embrague produce desgastes y daños
innecesarios del embrague.
No aplique demasiada fuerza lateral
a la palanca de cambios al cambiar
de 5a a 4a. Esto podría llevar a
seleccionar accidentalmente la 2a
lo que puede resultar en daños en la
transmisión.
Asegúrese que el vehículo se detiene
completamente antes de hacer el
cambio a R. Cambiar a R con el
vehículo todavía en movimiento
podría dañar la transmisión.
NOTA
Si resultara difícil hacer el cambio a
R, cambie de vuelta a punto muerto,
suelte el pedal de embrague y vuelva
a intentar.
(Con función i-stop) Si el motor se para el motor, podrá
volverse a arrancar pisando el pedal
del embrague dentro de 3 segundos
de que se haya parado el motor.
El motor no se puede volver a
arrancar incluso si se pisa el pedal
del embrague en las siguientes
condiciones:
Se cierre con seguro la puerta del
conductor.
Se desabrocha el cinturón de
seguridad del conductor.
No se libera completamente el
pedal del embrague después que se
para el motor.
Se pisa el pedal del embrague con
el motor completamente parado.
(Con sistema de sensor de
estacionamiento)
Cuando se cambia la palanca de
cambios a la posición R con el
encendido en ON, el sistema de
sensor de estacionamiento se activa y
se escucha un bip.
Consulte la sección Sistema de
sensor de estacionamiento en la
página 4-222 .
Mazda2_8FS6-SP-17A_Edition2.indb 52Mazda2_8FS6-SP-17A_Edition2.indb 522016/11/09 16:28:282016/11/09 16:28:28
