MAZDA MODEL 2 2019 Manuale del proprietario (in Italian)
Manufacturer: MAZDA, Model Year: 2019, Model line: MODEL 2, Model: MAZDA MODEL 2 2019Pages: 803, PDF Dimensioni: 12.82 MB
Page 371 of 803

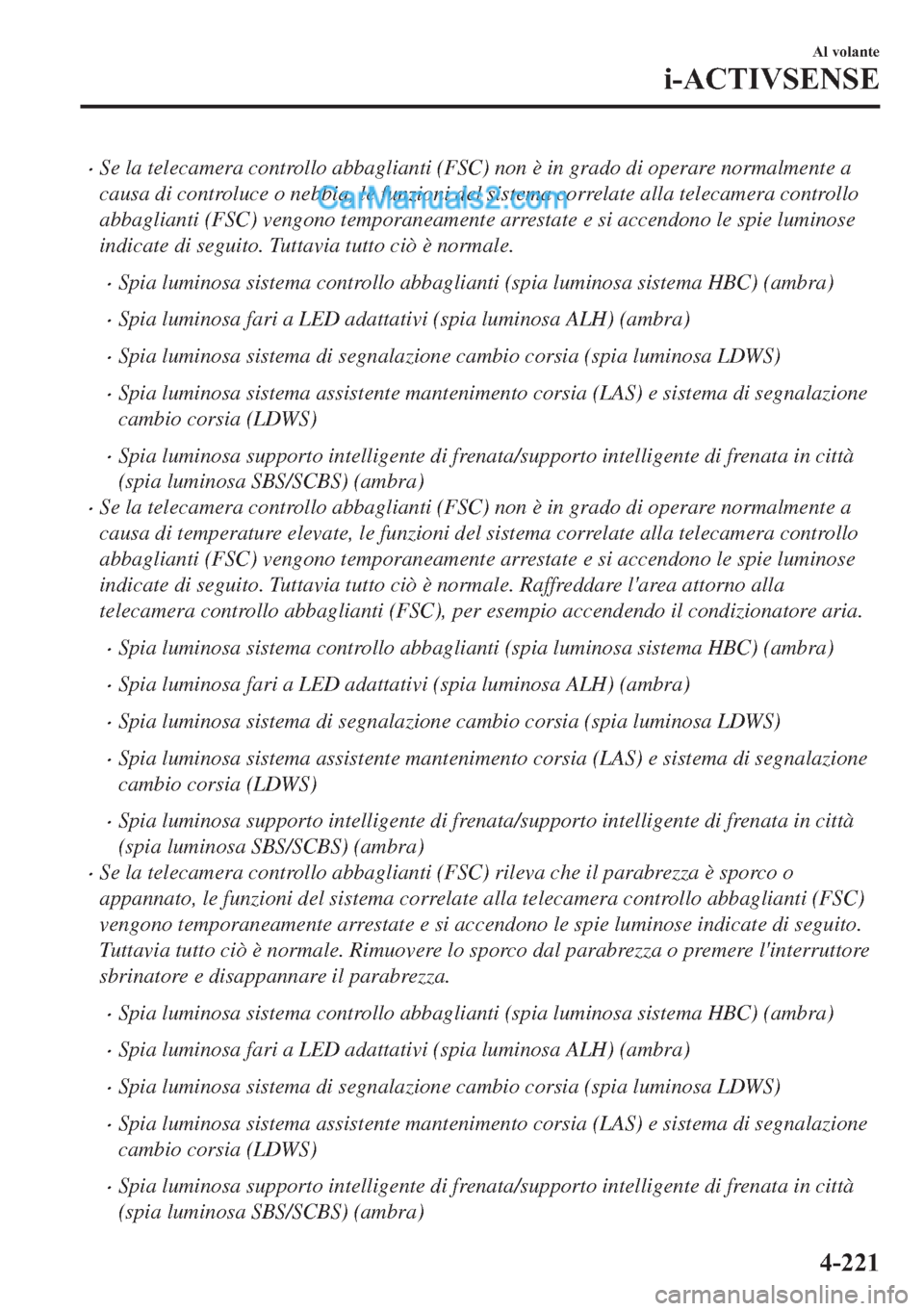

xSe la telecamera controllo abbaglianti (FSC) non è in grado di operare normalmente a
causa di controluce o nebbia, le funzioni del sistema correlate alla telecamera controllo
abbaglianti (FSC) vengono temporaneamente arrestate e si accendono le spie luminose
indicate di seguito. Tuttavia tutto ciò è normale.
xSpia luminosa sistema controllo abbaglianti (spia luminosa sistema HBC) (ambra)
xSpia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
xSpia luminosa sistema di segnalazione cambio corsia (spia luminosa LDWS)
xSpia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione
cambio corsia (LDWS)
xSpia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città
(spia luminosa SBS/SCBS) (ambra)
xSe la telecamera controllo abbaglianti (FSC) non è in grado di operare normalmente a
causa di temperature elevate, le funzioni del sistema correlate alla telecamera controllo
abbaglianti (FSC) vengono temporaneamente arrestate e si accendono le spie luminose
indicate di seguito. Tuttavia tutto ciò è normale. Raffreddare l'area attorno alla
telecamera controllo abbaglianti (FSC), per esempio accendendo il condizionatore aria.
xSpia luminosa sistema controllo abbaglianti (spia luminosa sistema HBC) (ambra)
xSpia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
xSpia luminosa sistema di segnalazione cambio corsia (spia luminosa LDWS)
xSpia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione
cambio corsia (LDWS)
xSpia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città
(spia luminosa SBS/SCBS) (ambra)
xSe la telecamera controllo abbaglianti (FSC) rileva che il parabrezza è sporco o
appannato, le funzioni del sistema correlate alla telecamera controllo abbaglianti (FSC)
vengono temporaneamente arrestate e si accendono le spie luminose indicate di seguito.
Tuttavia tutto ciò è normale. Rimuovere lo sporco dal parabrezza o premere l'interruttore
sbrinatore e disappannare il parabrezza.
xSpia luminosa sistema controllo abbaglianti (spia luminosa sistema HBC) (ambra)
xSpia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
xSpia luminosa sistema di segnalazione cambio corsia (spia luminosa LDWS)
xSpia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione
cambio corsia (LDWS)
xSpia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città
(spia luminosa SBS/SCBS) (ambra)
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
Page 372 of 803

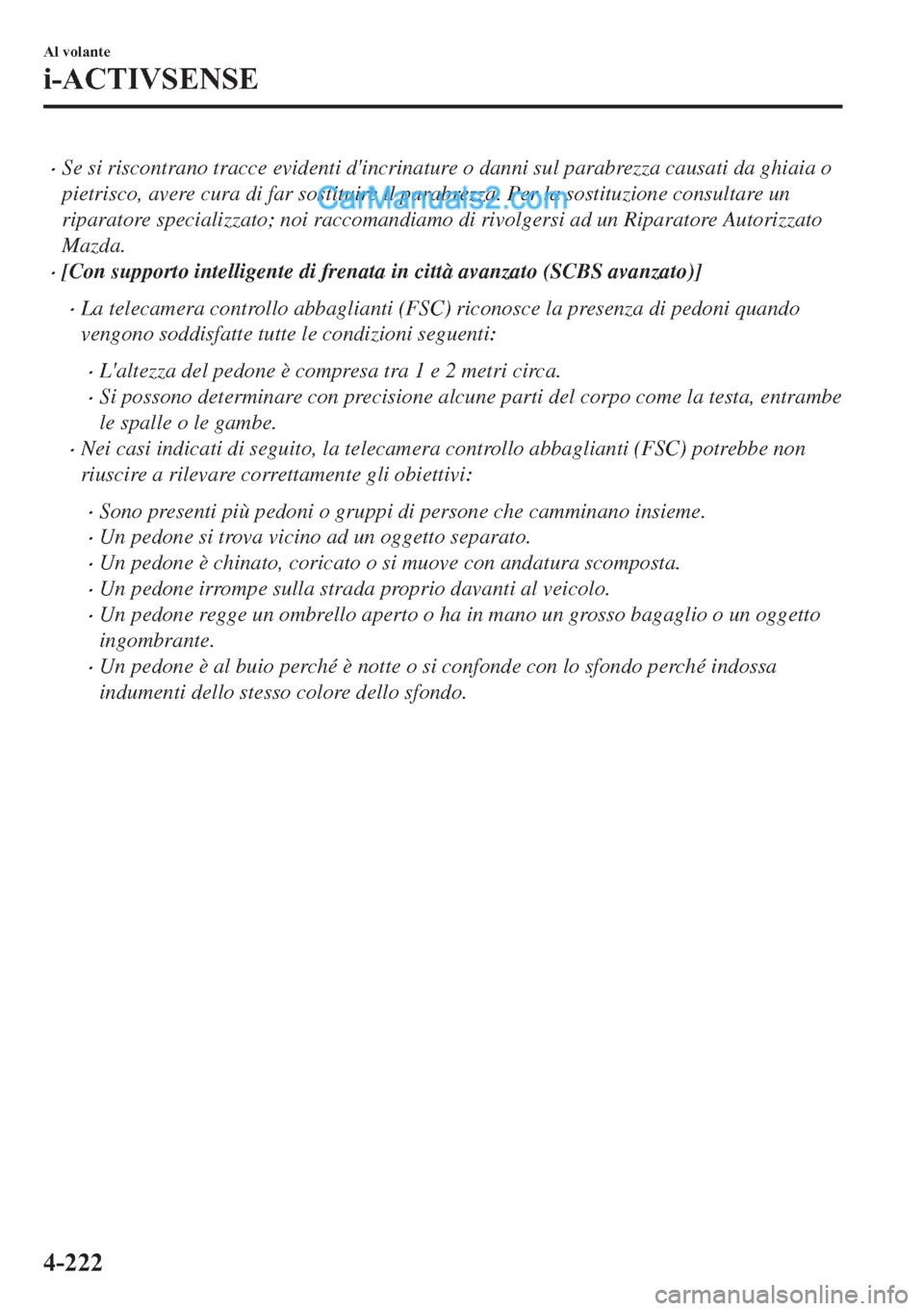

xSe si riscontrano tracce evidenti d'incrinature o danni sul parabrezza causati da ghiaia o
pietrisco, avere cura di far sostituire il parabrezza. Per la sostituzione consultare un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
x[Con supporto intelligente di frenata in città avanzato (SCBS avanzato)]
xLa telecamera controllo abbaglianti (FSC) riconosce la presenza di pedoni quando
vengono soddisfatte tutte le condizioni seguenti:
xL'altezza del pedone è compresa tra 1 e 2 metri circa.
xSi possono determinare con precisione alcune parti del corpo come la testa, entrambe
le spalle o le gambe.
xNei casi indicati di seguito, la telecamera controllo abbaglianti (FSC) potrebbe non
riuscire a rilevare correttamente gli obiettivi:
xSono presenti più pedoni o gruppi di persone che camminano insieme.
xUn pedone si trova vicino ad un oggetto separato.
xUn pedone è chinato, coricato o si muove con andatura scomposta.
xUn pedone irrompe sulla strada proprio davanti al veicolo.
xUn pedone regge un ombrello aperto o ha in mano un grosso bagaglio o un oggetto
ingombrante.
xUn pedone è al buio perché è notte o si confonde con lo sfondo perché indossa
indumenti dello stesso colore dello sfondo.
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
Page 373 of 803

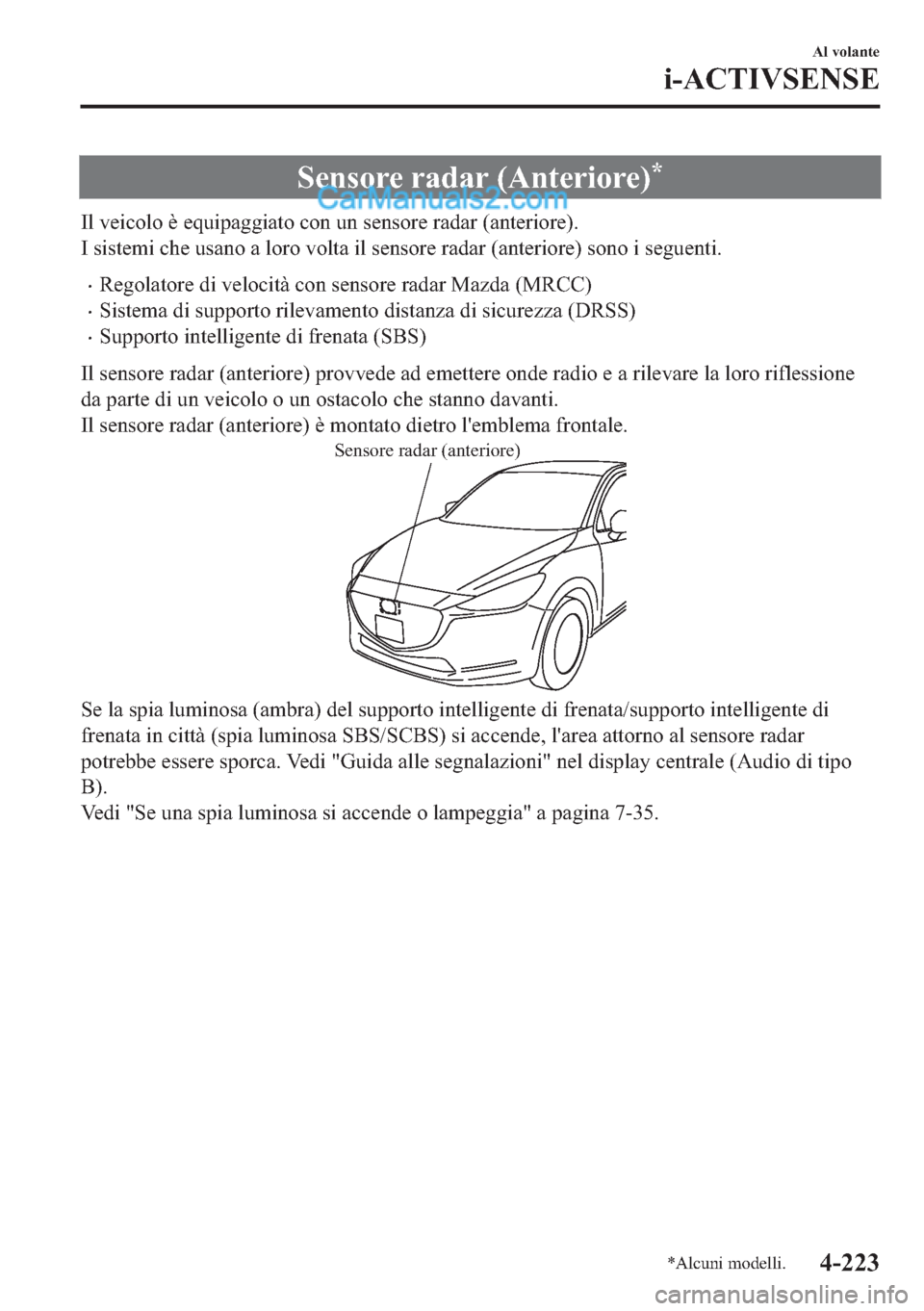

6 H Q V R U H U D G D U $ Q W H U L R U H
, O Y H L F R O R q H T X L S D J J L D W R F R Q X Q V H Q V R U H U D G D U D Q W H U L R U H
, V L V W H P L F K H X V D Q R D O R U R Y R O W D L O V H Q V R U H U D G D U D Q W H U L R U H V R Q R L V H J X H Q W L
x 5 H J R O D W R U H G L Y H O R F L W j F R Q V H Q V R U H U D G D U 0 D ] G D 0 5 & &
x 6 L V W H P D G L V X S S R U W R U L O H Y D P H Q W R G L V W D Q ] D G L V L F X U H ] ] D ' 5 6 6
x 6 X S S R U W R L Q W H O O L J H Q W H G L I U H Q D W D 6 % 6
, O V H Q V R U H U D G D U D Q W H U L R U H S U R Y Y H G H D G H P H W W H U H R Q G H U D G L R H D U L O H Y D U H O D O R U R U L I O H V V L R Q H
G D S D U W H G L X Q Y H L F R O R R X Q R V W D F R O R F K H V W D Q Q R G D Y D Q W L
, O V H Q V R U H U D G D U D Q W H U L R U H q P R Q W D W R G L H W U R O
H P E O H P D I U R Q W D O H
Sensore radar (anteriore)
6 H O D V S L D O X P L Q R V D D P E U D G H O V X S S R U W R L Q W H O O L J H Q W H G L I U H Q D W D V X S S R U W R L Q W H O O L J H Q W H G L
I U H Q D W D L Q F L W W j V S L D O X P L Q R V D 6 % 6 6 & % 6 V L D F F H Q G H O
D U H D D W W R U Q R D O V H Q V R U H U D G D U
S R W U H E E H H V V H U H V S R U F D 9 H G L * X L G D D O O H V H J Q D O D ] L R Q L Q H O G L V S O D \ F H Q W U D O H $ X G L R G L W L S R
%
9 H G L 6 H X Q D V S L D O X P L Q R V D V L D F F H Q G H R O D P S H J J L D D S D J L Q D
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
$ O F X Q L P R G H O O L
Page 374 of 803

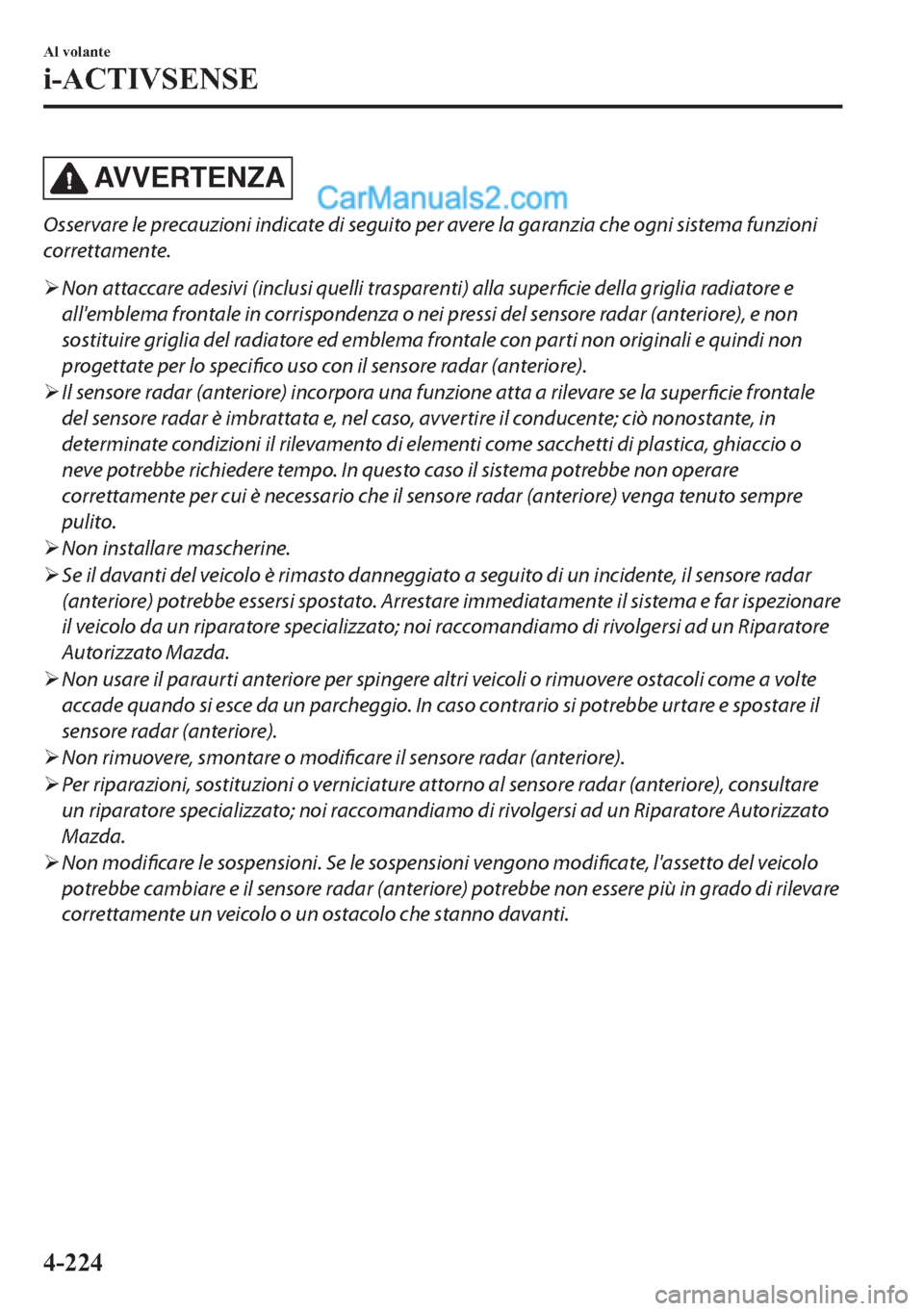

AV V E R T E N Z A
Osservare le precauzioni indicate di seguito per avere la garanzia che ogni sistema funzioni
correttamente.
¾Non attaccare adesivi (inclusi quelli trasparenti) alla superficie della griglia radiatore e
all'emblema frontale in corrispondenza o nei pressi del sensore radar (anteriore), e non
sostituire griglia del radiatore ed emblema frontale con parti non originali e quindi non
progettate per lo specifico uso con il sensore radar (anteriore).
¾Il sensore radar (anteriore) incorpora una funzione atta a rilevare se la
superficie frontale
del sensore radar è imbrattata e, nel caso, avvertire il conducente; ciò nonostante, in
determinate condizioni il rilevamento di elementi come sacchetti di plastica, ghiaccio o
neve potrebbe richiedere tempo. In questo caso il sistema potrebbe non operare
correttamente per cui è necessario che il sensore radar (anteriore) venga tenuto sempre
pulito.
¾Non installare mascherine.
¾Se il davanti del veicolo è rimasto danneggiato a seguito di un incidente, il sensore radar
(anteriore) potrebbe essersi spostato. Arrestare immediatamente il sistema e far ispezionare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
¾Non usare il paraurti anteriore per spingere altri veicoli o rimuovere ostacoli come a volte
accade quando si esce da un parcheggio. In caso contrario si potrebbe urtare e spostare il
sensore radar (anteriore).
¾Non rimuovere, smontare o
modificare il sensore radar (anteriore).
¾Per riparazioni, sostituzioni o verniciature attorno al sensore radar (anteriore), consultare
un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
¾Non
modificare le sospensioni. Se le sospensioni vengono
modificate, l'assetto del veicolo
potrebbe cambiare e il sensore radar (anteriore) potrebbe non essere più in grado di rilevare
correttamente un veicolo o un ostacolo che stanno davanti.
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
Page 375 of 803

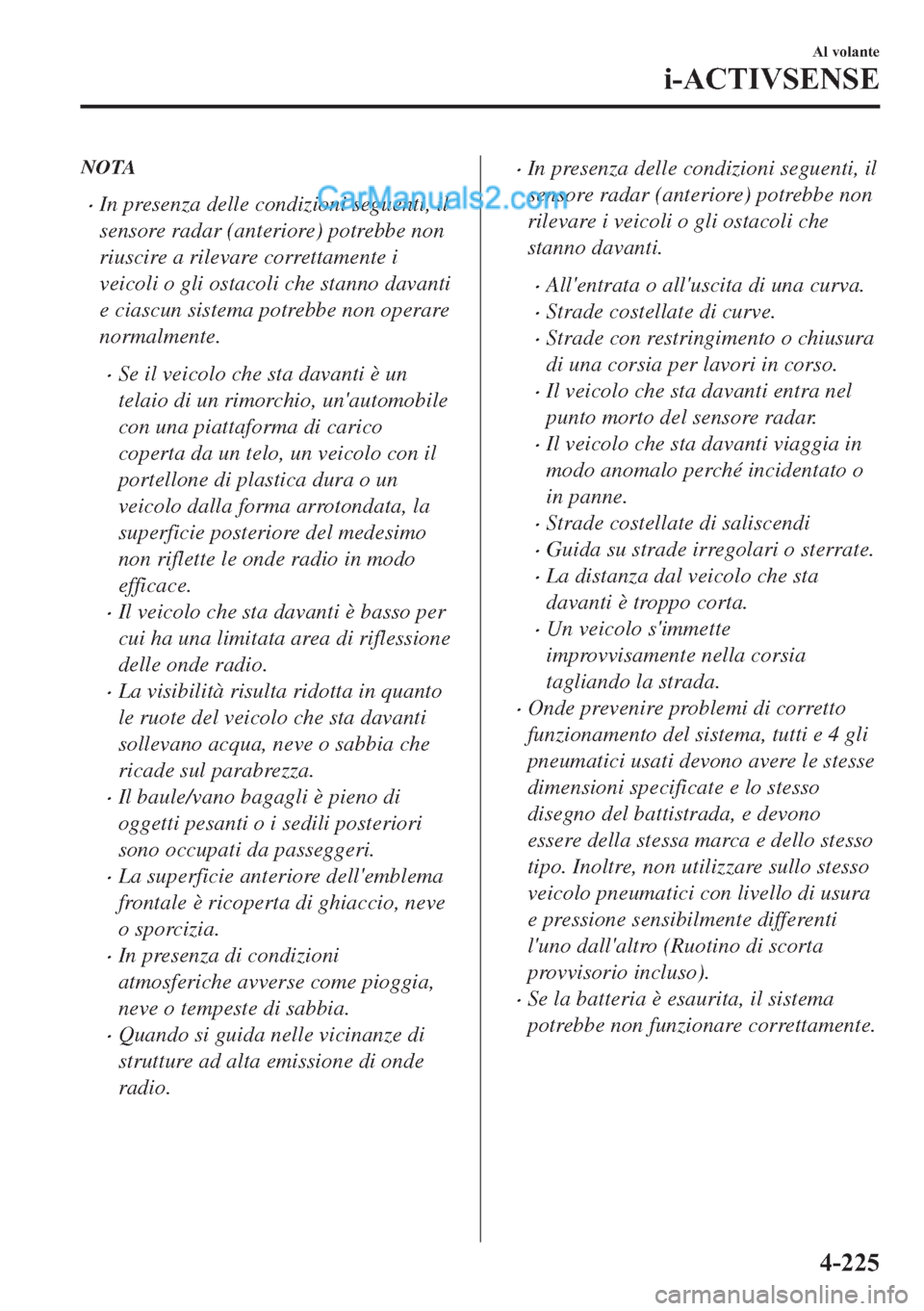

NOTA
xIn presenza delle condizioni seguenti, il
sensore radar (anteriore) potrebbe non
riuscire a rilevare correttamente i
veicoli o gli ostacoli che stanno davanti
e ciascun sistema potrebbe non operare
normalmente.
xSe il veicolo che sta davanti è un
telaio di un rimorchio, un'automobile
con una piattaforma di carico
coperta da un telo, un veicolo con il
portellone di plastica dura o un
veicolo dalla forma arrotondata, la
superficie posteriore del medesimo
non riflette le onde radio in modo
efficace.
xIl veicolo che sta davanti è basso per
cui ha una limitata area di riflessione
delle onde radio.
xLa visibilità risulta ridotta in quanto
le ruote del veicolo che sta davanti
sollevano acqua, neve o sabbia che
ricade sul parabrezza.
xIl baule/vano bagagli è pieno di
oggetti pesanti o i sedili posteriori
sono occupati da passeggeri.
xLa superficie anteriore dell'emblema
frontale è ricoperta di ghiaccio, neve
o sporcizia.
xIn presenza di condizioni
atmosferiche avverse come pioggia,
neve o tempeste di sabbia.
xQuando si guida nelle vicinanze di
strutture ad alta emissione di onde
radio.
xIn presenza delle condizioni seguenti, il
sensore radar (anteriore) potrebbe non
rilevare i veicoli o gli ostacoli che
stanno davanti.
xAll'entrata o all'uscita di una curva.
xStrade costellate di curve.
xStrade con restringimento o chiusura
di una corsia per lavori in corso.
xIl veicolo che sta davanti entra nel
punto morto del sensore radar.
xIl veicolo che sta davanti viaggia in
modo anomalo perché incidentato o
in panne.
xStrade costellate di saliscendi
xGuida su strade irregolari o sterrate.
xLa distanza dal veicolo che sta
davanti è troppo corta.
xUn veicolo s'immette
improvvisamente nella corsia
tagliando la strada.
xOnde prevenire problemi di corretto
funzionamento del sistema, tutti e 4 gli
pneumatici usati devono avere le stesse
dimensioni specificate e lo stesso
disegno del battistrada, e devono
essere della stessa marca e dello stesso
tipo. Inoltre, non utilizzare sullo stesso
veicolo pneumatici con livello di usura
e pressione sensibilmente differenti
l'uno dall'altro (Ruotino di scorta
provvisorio incluso).
xSe la batteria è esaurita, il sistema
potrebbe non funzionare correttamente.
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
Page 376 of 803

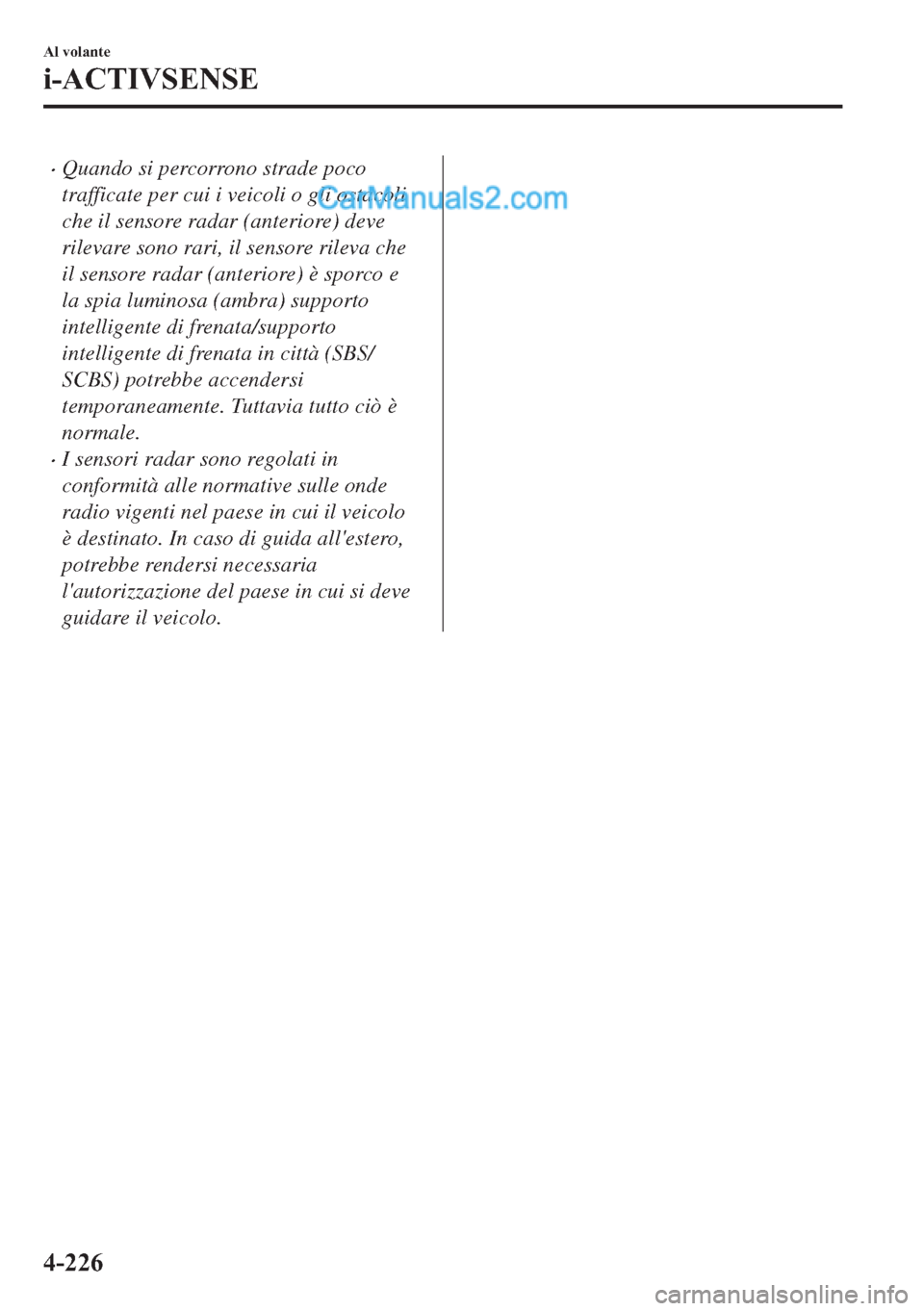

xQuando si percorrono strade poco
trafficate per cui i veicoli o gli ostacoli
che il sensore radar (anteriore) deve
rilevare sono rari, il sensore rileva che
il sensore radar (anteriore) è sporco e
la spia luminosa (ambra) supporto
intelligente di frenata/supporto
intelligente di frenata in città (SBS/
SCBS) potrebbe accendersi
temporaneamente. Tuttavia tutto ciò è
normale.
xI sensori radar sono regolati in
conformità alle normative sulle onde
radio vigenti nel paese in cui il veicolo
è destinato. In caso di guida all'estero,
potrebbe rendersi necessaria
l'autorizzazione del paese in cui si deve
guidare il veicolo.
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
Page 377 of 803

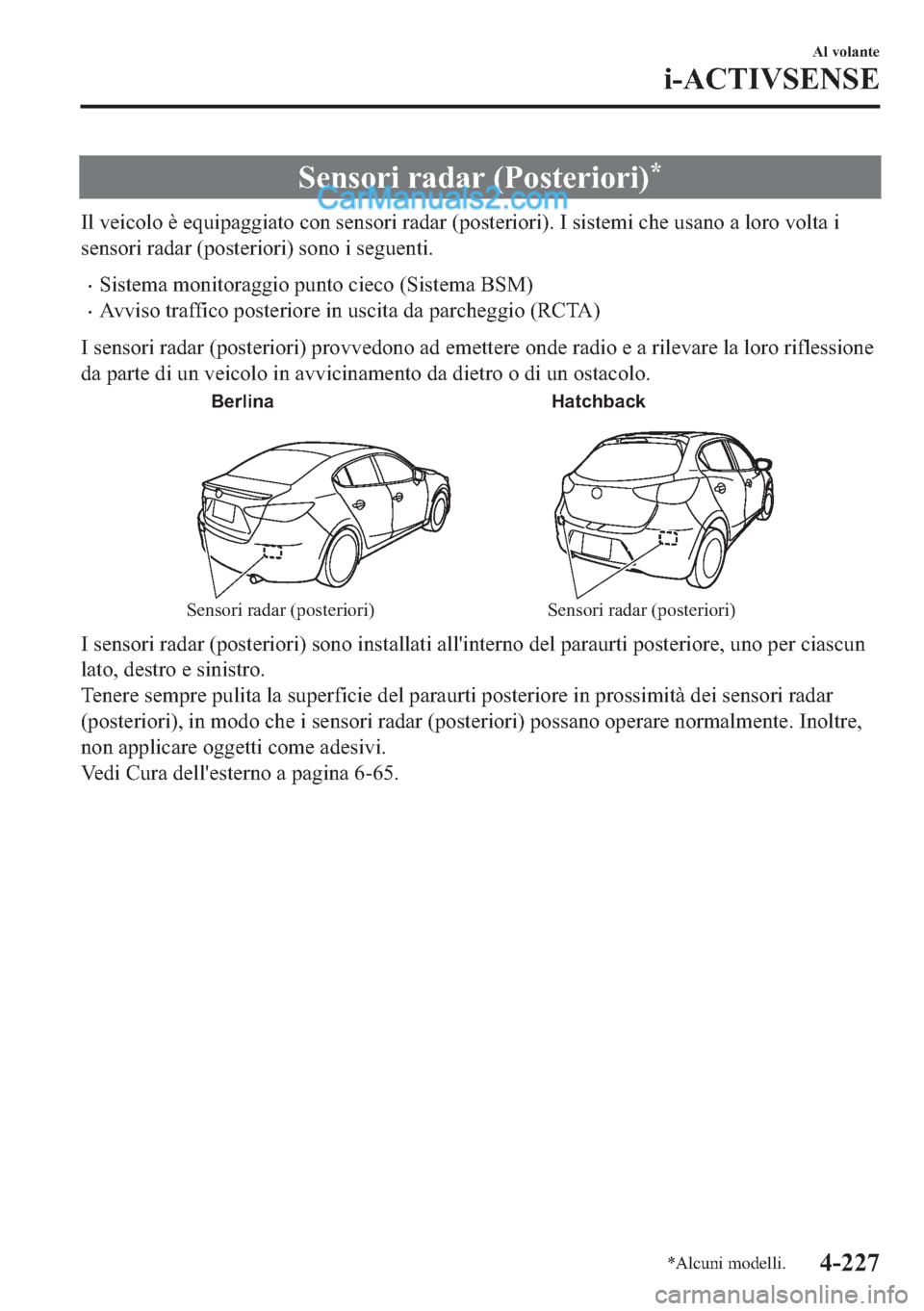

6 H Q V R U L U D G D U 3 R V W H U L R U L
, O Y H L F R O R q H T X L S D J J L D W R F R Q V H Q V R U L U D G D U S R V W H U L R U L , V L V W H P L F K H X V D Q R D O R U R Y R O W D L
V H Q V R U L U D G D U S R V W H U L R U L V R Q R L V H J X H Q W L
x 6 L V W H P D P R Q L W R U D J J L R S X Q W R F L H F R 6 L V W H P D % 6 0
x $ Y Y L V R W U D I I L F R S R V W H U L R U H L Q X V F L W D G D S D U F K H J J L R 5 & 7 $
, V H Q V R U L U D G D U S R V W H U L R U L S U R Y Y H G R Q R D G H P H W W H U H R Q G H U D G L R H D U L O H Y D U H O D O R U R U L I O H V V L R Q H
G D S D U W H G L X Q Y H L F R O R L Q D Y Y L F L Q D P H Q W R G D G L H W U R R G L X Q R V W D F R O R
Berlina Hatchback
Sensori radar (posteriori) Sensori radar (posteriori)
, V H Q V R U L U D G D U S R V W H U L R U L V R Q R L Q V W D O O D W L D O O
L Q W H U Q R G H O S D U D X U W L S R V W H U L R U H X Q R S H U F L D V F X Q
O D W R G H V W U R H V L Q L V W U R
7 H Q H U H V H P S U H S X O L W D O D V X S H U I L F L H G H O S D U D X U W L S R V W H U L R U H L Q S U R V V L P L W j G H L V H Q V R U L U D G D U
S R V W H U L R U L L Q P R G R F K H L V H Q V R U L U D G D U S R V W H U L R U L S R V V D Q R R S H U D U H Q R U P D O P H Q W H , Q R O W U H
Q R Q D S S O L F D U H R J J H W W L F R P H D G H V L Y L
9 H G L & X U D G H O O
H V W H U Q R D S D J L Q D
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
$ O F X Q L P R G H O O L
Page 378 of 803

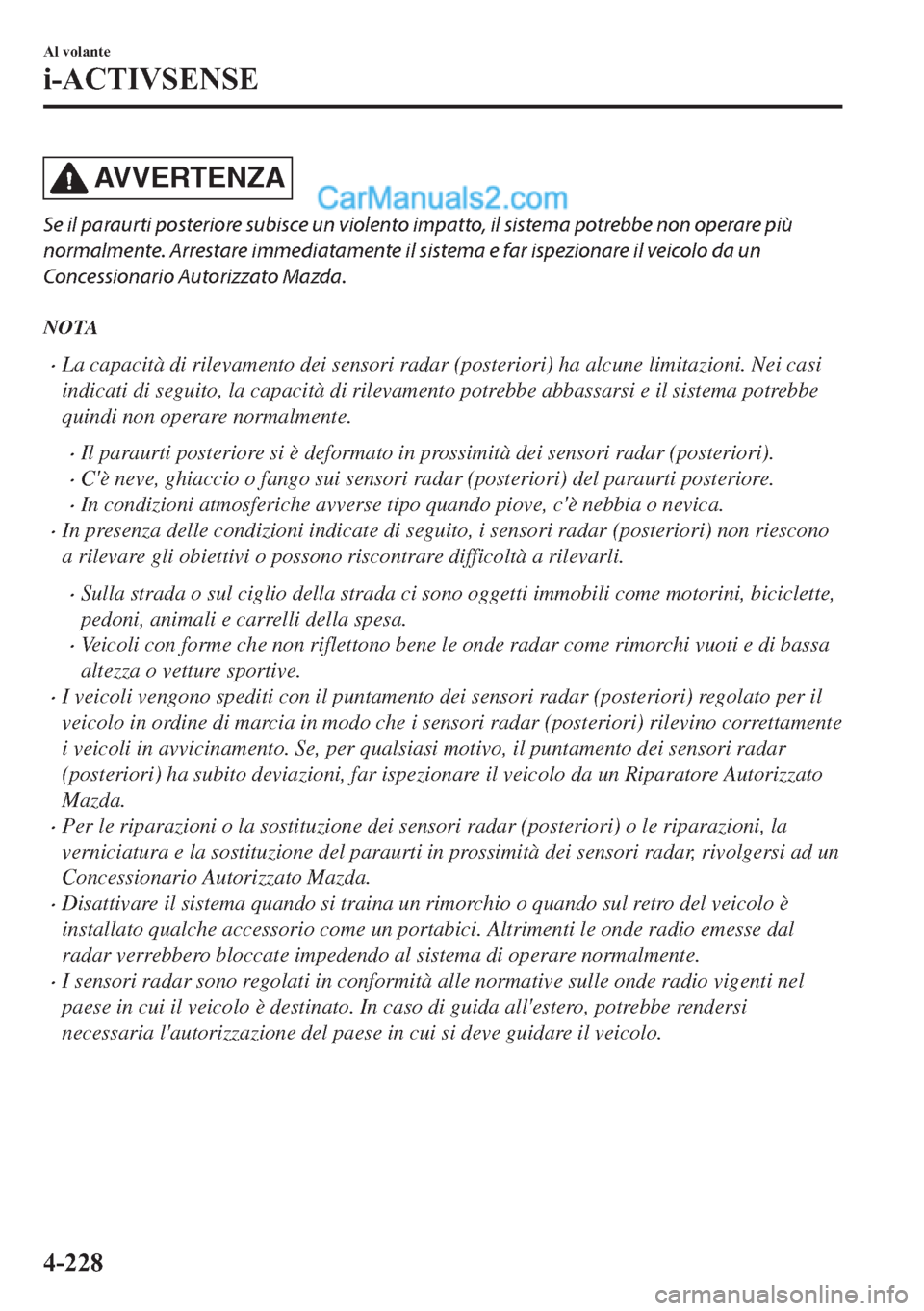

AV V E R T E N Z A
Se il paraurti posteriore subisce un violento impatto, il sistema potrebbe non operare più
normalmente. Arrestare immediatamente il sistema e far ispezionare il veicolo da un
Concessionario Autorizzato Mazda.
NOTA
xLa capacità di rilevamento dei sensori radar (posteriori) ha alcune limitazioni. Nei casi
indicati di seguito, la capacità di rilevamento potrebbe abbassarsi e il sistema potrebbe
quindi non operare normalmente.
xIl paraurti posteriore si è deformato in prossimità dei sensori radar (posteriori).
xC'è neve, ghiaccio o fango sui sensori radar (posteriori) del paraurti posteriore.
xIn condizioni atmosferiche avverse tipo quando piove, c'è nebbia o nevica.
xIn presenza delle condizioni indicate di seguito, i sensori radar (posteriori) non riescono
a rilevare gli obiettivi o possono riscontrare difficoltà a rilevarli.
xSulla strada o sul ciglio della strada ci sono oggetti immobili come motorini, biciclette,
pedoni, animali e carrelli della spesa.
xVeicoli con forme che non riflettono bene le onde radar come rimorchi vuoti e di bassa
altezza o vetture sportive.
xI veicoli vengono spediti con il puntamento dei sensori radar (posteriori) regolato per il
veicolo in ordine di marcia in modo che i sensori radar (posteriori) rilevino correttamente
i veicoli in avvicinamento. Se, per qualsiasi motivo, il puntamento dei sensori radar
(posteriori) ha subito deviazioni, far ispezionare il veicolo da un Riparatore Autorizzato
Mazda.
xPer le riparazioni o la sostituzione dei sensori radar (posteriori) o le riparazioni, la
verniciatura e la sostituzione del paraurti in prossimità dei sensori radar, rivolgersi ad un
Concessionario Autorizzato Mazda.
xDisattivare il sistema quando si traina un rimorchio o quando sul retro del veicolo è
installato qualche accessorio come un portabici. Altrimenti le onde radio emesse dal
radar verrebbero bloccate impedendo al sistema di operare normalmente.
xI sensori radar sono regolati in conformità alle normative sulle onde radio vigenti nel
paese in cui il veicolo è destinato. In caso di guida all'estero, potrebbe rendersi
necessaria l'autorizzazione del paese in cui si deve guidare il veicolo.
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
Page 379 of 803

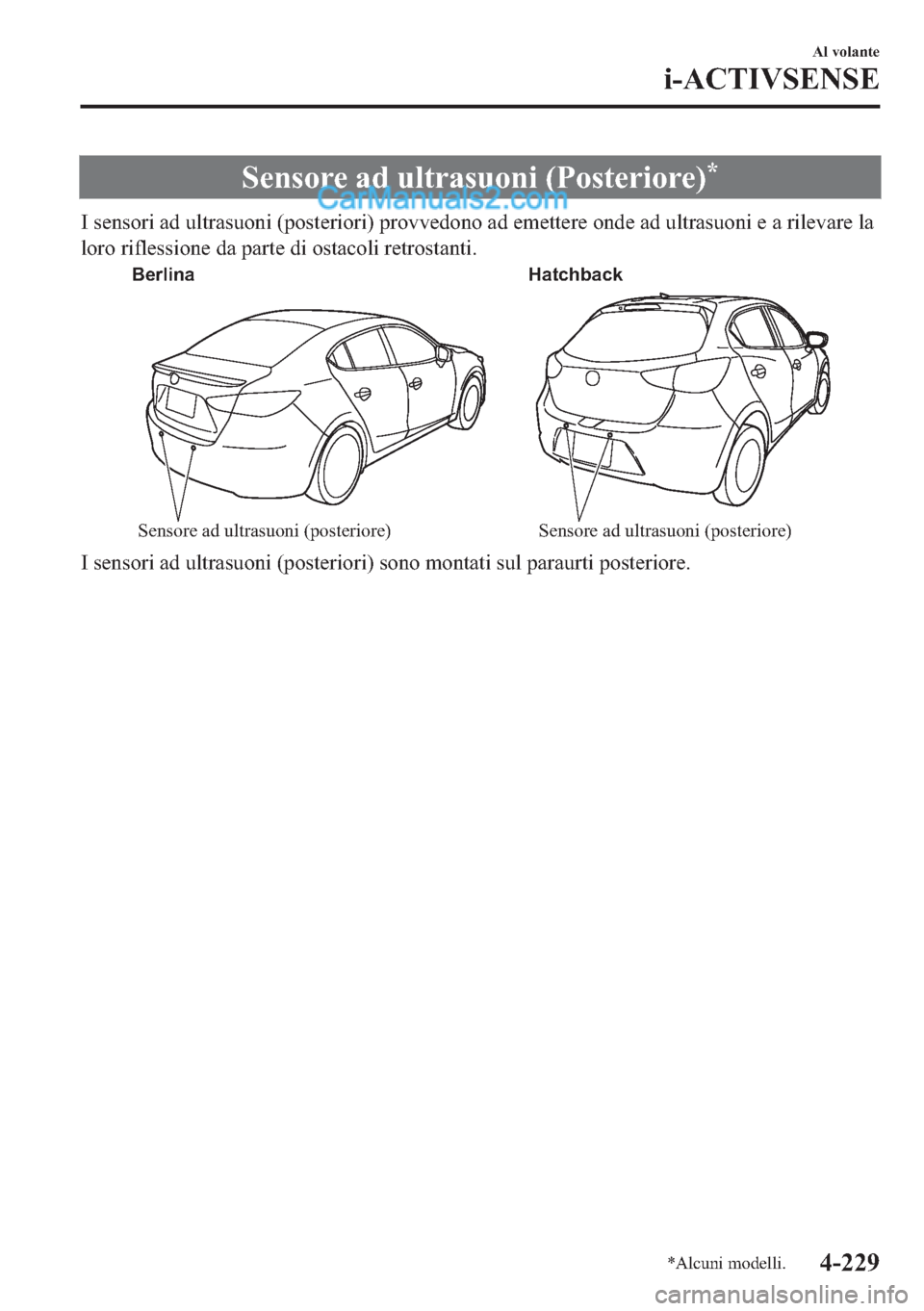

6 H Q V R U H D G X O W U D V X R Q L 3 R V W H U L R U H
, V H Q V R U L D G X O W U D V X R Q L S R V W H U L R U L S U R Y Y H G R Q R D G H P H W W H U H R Q G H D G X O W U D V X R Q L H D U L O H Y D U H O D
O R U R U L I O H V V L R Q H G D S D U W H G L R V W D F R O L U H W U R V W D Q W L
Berlina Hatchback
Sensore ad ultrasuoni (posteriore)
Sensore ad ultrasuoni (posteriore)
, V H Q V R U L D G X O W U D V X R Q L S R V W H U L R U L V R Q R P R Q W D W L V X O S D U D X U W L S R V W H U L R U H
$ O Y R O D Q W H
L $ & 7 , 9 6 ( 1 6 (
$ O F X Q L P R G H O O L
Page 380 of 803

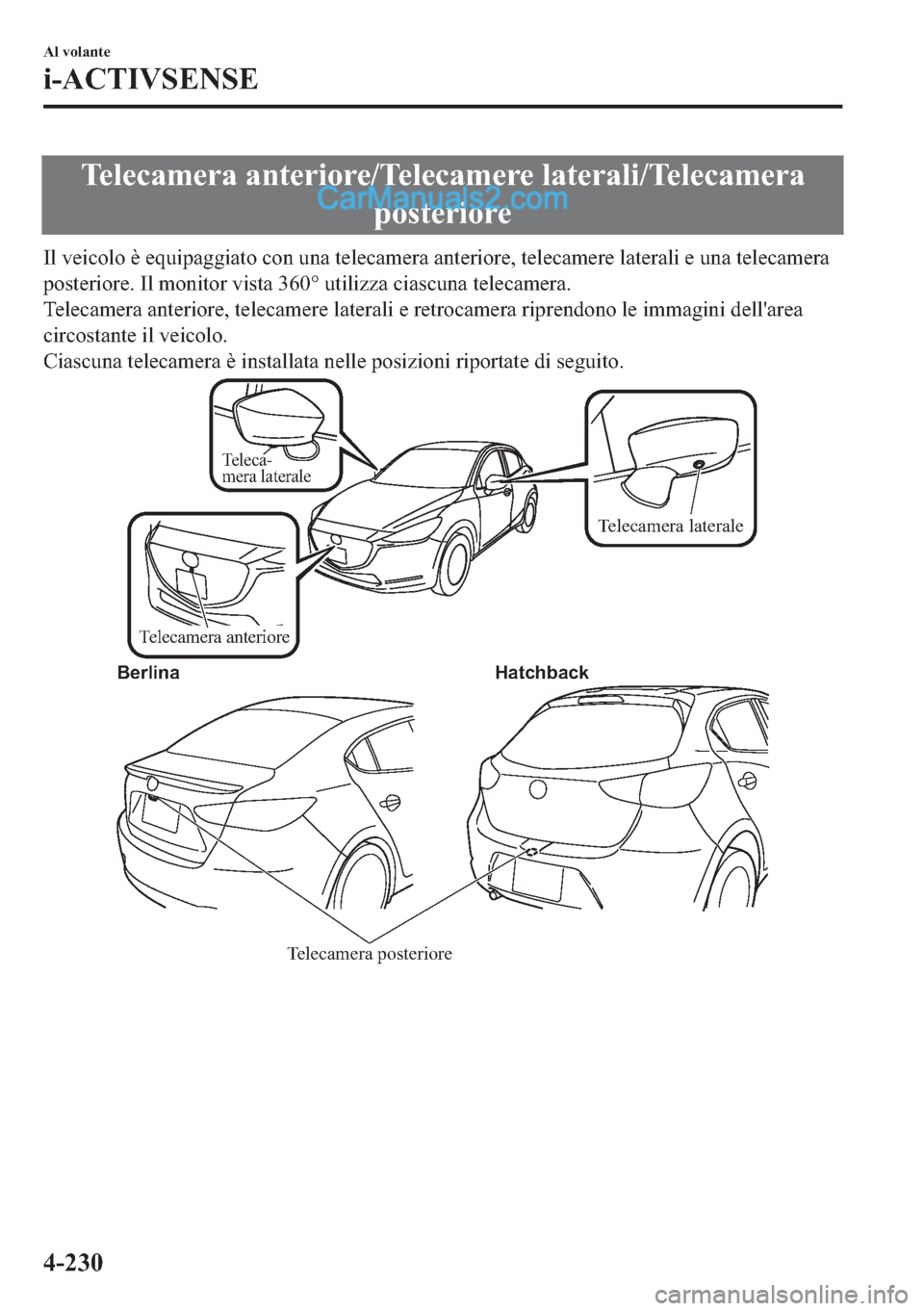

7 H O H F D P H U D D Q W H U L R U H 7 H O H F D P H U H O D W H U D O L 7 H O H F D P H U D
S R V W H U L R U H
, O Y H L F R O R q H T X L S D J J L D W R F R Q X Q D W H O H F D P H U D D Q W H U L R U H W H O H F D P H U H O D W H U D O L H X Q D W H O H F D P H U D
S R V W H U L R U H , O P R Q L W R U Y L V W D
