Framåtvänd barnstol
VARNING
Montera aldrig en framåtvänd barnstol i fel
sätesläge:
Det kan vara farligt att montera en
framåtvänd barnstol utan att först ha tittat
på "Lämpliga placeringar av
barnsäkerhetsutrustning i olika
säteslägen". En framåtvänd barnstol som
har monterats i ett felaktigt sätesläge kan
inte fästas ordentligt. Vid en kollision kan
barnet träffa någon eller något i bilen och
få livshotande skador.
Montera inte en framåtvänd barnstol på
frampassagerarplatsen såvida det inte är
oundvikligt.
Kraften från en utlösande krockkudde kan
vid en kollision orsaka livshotande skador
på barnet. Om en framåtvänd
barnsäkerhetsutrustning måste monteras
på frampassagerarplatsen, flytta framsätet
så långt bak som möjligt och justera
sittdynan (höjdjusterbar sittdyna) till sin
högsta position där säkerhetsbältet säkert
kan spännas kring
barnsäkerhetsutrustningen.
Se till att deaktiveringsomkopplaren för
framsätespassagerarsidans krockkudde är
vriden till läge OFF. Se
Deaktiveringsomkopplare för
frampassagerarens krockkudde (sidan
2-50).
▼ Placering av bälteskudde
En bälteskudde får endast monteras i
framåtvänd position.

Se tabellen "Lämpliga placeringar av
barnsäkerhetsutrustning
i olika säteslägen"
för placering av bälteskudde (sidan 2-35).
VARNING
Montera alltid en bälteskudde i korrekt
sätesläge:
Det är farligt att montera en bälteskudde
utan att först titta i Tabell över lämpliga
placeringar av barnsäkerhetsutrustning i
olika säteslägen. En bälteskudde som har
monterats i ett felaktigt sätesläge kan inte
fästas ordentligt. Vid en kollision kan
barnet träffa någon eller något i bilen och
få livshotande skador.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-33
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Montera inte en framåtvänd barnstol på
frampassagerarplatsen såvida det inte är
oundvikligt.
Kraften från en utlösande krockkudde kan
vid en kollision orsaka livshotande skador
på barnet. Om en framåtvänd
barnsäkerhetsutrustning måste monteras
på frampassagerarplatsen, flytta framsätet
så långt bak som möjligt och justera
sittdynan (höjdjusterbar sittdyna) till sin
högsta position där säkerhetsbältet säkert
kan spännas kring
barnsäkerhetsutrustningen.
Se till att deaktiveringsomkopplaren för
framsätespassagerarsidans krockkudde är
vriden till läge OFF. Se
Deaktiveringsomkopplare för
frampassagerarens krockkudde (sidan
2-50).
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-34
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Tabell över lämpliga placeringar av
barnsäkerhetsutrustning i olika säteslägen
(Europa och länder som följer UN-R 16-förordningen)
Informationen i tabellen visar h ur babyskydd, barnstol och bälteskudde passar i olika
säteslägen. När det gä ller andra företags barnsäkerhetsutrustni ng hänvisas till respektive
tillverkares instruktioner som medföljer barnsäkerhetsutrustnin gen.
Följande punkter måste observeras när en barnsäkerhetsutrustning monteras:
Ta alltid bort nackstödet innan en barnsäkerhetsutrustning mont eras. Montera alltid
fordonets nackstöd på sätet där en bälteskudde monteras. Använd dessutom alltid en rem
och fäst den ordentligt. Se Nackstöd på sidan 2-14.
Innan en barnsäkerhetsutrustning placeras i passagerarsätet fram måste passagerarsätet
vara tillbakaflyttat så långt som möjligt. Justera sittdynan (sittdyna med höjdjustering) till
det högsta läget så att säkerhetsbältet sitter säkert runt barn säkerhetsutrustningen.
Se Justera passagerarsät et fram på sidan 2-10.
Om det är svårt att montera en barnsäkerhetsutrustning i passag erarsätet fram eller om
säkerhetsbältet inte kan fästas i barnsäkerhetsutrustningen ska du utföra följande åtgärder
för att justera sätet med barnsä kerhetsutrustningen så att säke rhetsbältet kan fästas i den.
Flytta sätet framåt eller bakåt.
Flytta sätesryggen framåt eller bakåt.
Flytta sitsen uppåt eller nedåt. (Bilar med höjdjustering)
När barnsäkerhetsutrustning ska m onteras i baksätet ska framsätenas position justeras så
att de inte är i kontakt med barnsäkerhetsutrustningen.
Se Justera förarsätet på sidan 2-5.
Se Justera passagerarsät et fram på sidan 2-10.
Barnsäkerhetsutrustningar med stödben kan inte monteras på mitt sätet bak.
Ta bort nackstödet när en barnsäkerhetsutrustning som levererades med ett
förankringsband monteras.
Se Nackstöd på sidan 2-14.
En i-Size barnsäkerhetsutrustning refererar till en barnsäkerhetsutrustning som har erhållit
certifieringskategorin i-Size enligt UN-R-förordning 129.
När en barnsäkerhetsutrustning monteras i baksätet, se instrukt ionerna för
barnsäkerhetsutrustningen samt avsnittet Använda ISOFIX-förankr ingspunkter på sidan
2-41.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-35
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Utom Taiwan
SätesplaceringPassagerare
Bak (vänster) Bak (mitt) Bak (höger)
Krockkudde ak‐
tiverad Krockkudde in‐
aktiverad
Sätesplacering
lämplig för uni‐
versalbälte (ja/
nej) Ja (UF) Ja (U)
Ja (U)NejJa (U)
i-Size-sätespla‐
cering (ja/nej) Nej
NejJa (i-U) NejJa (i-U)
Största lämpliga
fästanordning
riktad bakåt (R1) Nej
NejJa (IL) NejJa (IL)
Största lämpliga
fästanordning
riktad bakåt (R2) Nej
NejJa (IL) NejJa (IL)
Största lämpliga
fästanordning
riktad bakåt
(R2X) Nej
NejJa (IL) NejJa (IL)
Största lämpliga
fästanordning
riktad bakåt (R3) Nej
NejJa (IL) NejJa (IL)
Största lämpliga
fästanordning
riktad framåt
(F2) Nej
NejJa (IUF) NejJa (IUF)
Största lämpliga
fästanordning
riktad framåt
(F2X) Nej
NejJa (IUF) NejJa (IUF)
Största lämpliga
fästanordning
riktad framåt
(F3) Nej
NejJa (IUF) NejJa (IUF)
Största lämpliga
fästanordning i
sidled (L1) Nej
NejNejNejNej
Största lämpliga
fästanordning i
sidled (L2) Nej
NejNejNejNej
Största lämpliga
fästanordning för
bälteskudde (B2) Nej
NejJa (IUF) NejJa (IUF)
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-36
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

SätesplaceringPassagerare
Bak (vänster) Bak (mitt) Bak (höger)
Krockkudde ak‐
tiverad Krockkudde in‐
aktiverad
Största lämpliga
fästanordning för
bälteskudde (B3) Nej
NejJa (IUF) NejJa (IUF)
Ej i-Size-kompa‐
tibel med stödben
(ja/nej) Nej
JaJaNej Ja
Nedre ISO‐
FIX-fästen utan
övre förankrings‐
band (ja/nej) Nej
NejNejNejNej
U = Lämpad för godkända skydd i k ategori “universal” för användning i denna viktgrupp.
UF = Lämpad för godkända framåtr iktade skydd i kategori ”universal” för användning i denna viktgrupp.
IUF = Lämpad för framåtvänd ISOFIX-barnsäkerhetsutrustning från universalkategori godkänd för denna
viktgrupp.
L = Lämplig för vissa barnsäkerhe tsutrustningar som anges i den bifogade listan. Barnsäkerhetsutrustningarna kan
tillhöra kategorierna ”fordonssp ecifik”, ”begränsad” eller ”semi-universell”.
IL = Lämpad för vissa ISOFIX-barnsäkerhetsutrustningar som ange s i den bifogade listan. Denna
ISOFIX-barnsäkerhetsutrustning tillhör kategorierna ”fordonsspecifik”, ”begränsad” eller ”semi-universal”.
i-U = Lämplig för i-Size ”univers ella” barnsäkerhetsutrustningar som är riktade framåt eller bakåt.
i-UF = Endast lämplig för i-Size ”universella” barnsäkerhetsutrustningar som är riktade framåt.
Ja = Barnsäkerhetsutrustningen kan fästas i sätet.
Nej = Barnsäkerhetsutrustningen kan inte fästas i sätet eller f äste saknas.
X = Barnsäkerhetsutrustning kan inte installeras.
Original Mazda barnsäkerhetsutru stning kan monteras. Beträffande vilka barnsäkerhetsutrustningar som kan
monteras, se tillbehörskatalogen.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-37
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

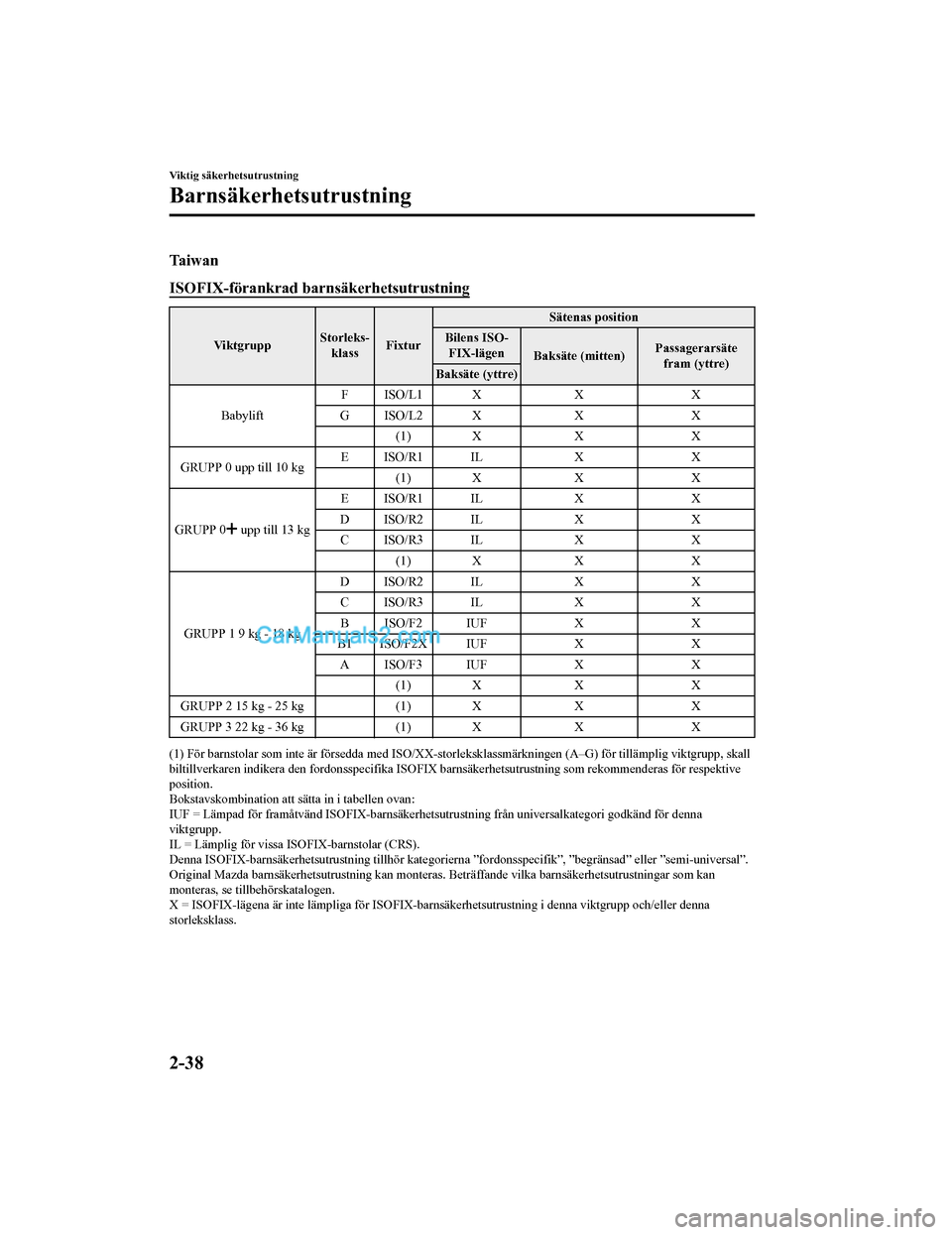

Ta i w a n
ISOFIX-förankrad barnsäkerhetsutrustning
ViktgruppStorleks‐
klass Fixtur Sätenas position
Bilens ISO‐ FIX-lägen Baksäte (mitten) Passagerarsäte
fram (yttre)
Baksäte (yttre)
Babylift FISO/L1 X X
X
GISO/L2 X X X
(1) X XX
GRUPP 0 upp till 10 kg EISO/R1 IL X
X
(1) X XX
GRUPP 0
upp till 13 kg EISO/R1 IL X
X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X XX
GRUPP 1 9 kg - 18 kg DISO/R2 IL X
X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF XX
AISO/F3 IUF X X
(1) X XX
GRUPP 2 15 kg - 25 kg (1) XXX
GRUPP 3 22 kg - 36 kg (1) XXX
(1) För barnstolar som inte är f örsedda med ISO/XX-storleksklas smärkningen (A–G) för tillämplig viktgrupp, skall
biltillverkaren indikera den ford onsspecifika ISOFIX barnsäkerh etsutrustning som rekommenderas för respektive
position.
Bokstavskombination att sätta in i tabellen ovan:
IUF = Lämpad för framåtvänd ISOF IX-barnsäkerhetsutrustning från universalkategori godkänd för denna
viktgrupp.
IL = Lämplig för vissa ISOFIX-barnstolar (CRS).
Denna ISOFIX-barnsäkerhetsutrustning tillhör kategorierna ”ford onsspecifik”, ”begränsad” eller ”semi-universal”.
Original Mazda barnsäkerhetsutru stning kan monteras. Beträffande vilka barnsäkerhetsu trustningar som kan
monteras, se tillbehörskatalogen.
X = ISOFIX-lägena är inte lämpliga för ISOFIX-barnsäkerhetsutru stning i denna viktgrupp och/eller denna
storleksklass.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-38
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

i-Size barnsäkerhetsutrustning
En barnsäkerhetsutrustning som följer i-Size kan monteras i angivet säte enligt följande:
Passagerarsäte fram Baksäte (yttre) Baksäte (mitten)
i-Size barnsäkerhetsutrust‐ ning XXX
Bokstavskombination att sätta in i tabellen ovan:
X = Sätesläget inte lämpat för i-Size “universal” barnsäkerhets
utrustning.
Säkerhetsbältesförankrad barnsäkerhetsutrustning
Systemgrupp Åldersgrupp ViktgruppTyp av barns‐
äkerhetsutrust‐ ning Passage‐
rarsäte fram Baksäte
(yttersäte) Baksäte
(mitten)
GRUPP 0 Upp till ungefär
9 månader Upp till 10 kg Babyskydd X U X
GRUPP 0
Upp till ungefär 2 år Upp till 13 kg Babyskydd X U X
GRUPP 1 Cirka 8 månader
till 4 år 9 kg - 18 kg Barnstol X U X
GRUPP 2 Cirka 3 till 7 år 15 kg - 25 kg Bälteskudde X U X
GRUPP 3 Cirka 6 till 12 år 22 kg - 36 kg Bälteskudde X U X
Bokstavskombination att sätta in i tabellen ovan:
U = Lämpad för godkända skydd i k ategori “universal” för användning i denna viktgrupp.
UF = Lämpad för godkända framåtr iktade skydd i kategori ”universal” för användning i denna viktgrupp.
X = Sätesläget inte lämpat för barn i denna viktgrupp.

(Andra länder)
Kontakta en kunnig reparatör för information om vilka barnsäkerhetsutrustningar som kan
monteras i din Mazda. Vi rekommenderar en auktoriserad Mazda-verkstad.
Barnsäkerhetsutrustningar med stödben kan inte monteras på mitt sätet bak.
Följ de regler som gäller barnsäkerhetsutrustning i ditt land.
För barnsäkerhetsutrustningar som inte är försedda med ISO/XX-storleksklassmärkningen
(A–G) för tillämplig viktgrupp, ska tillverkaren av barnsäkerhetsutrustningen indikera den
fordonsspecifika ISOFIX barnsäkerhetsutrustning som rekommenderas för respektive
position.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-39
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

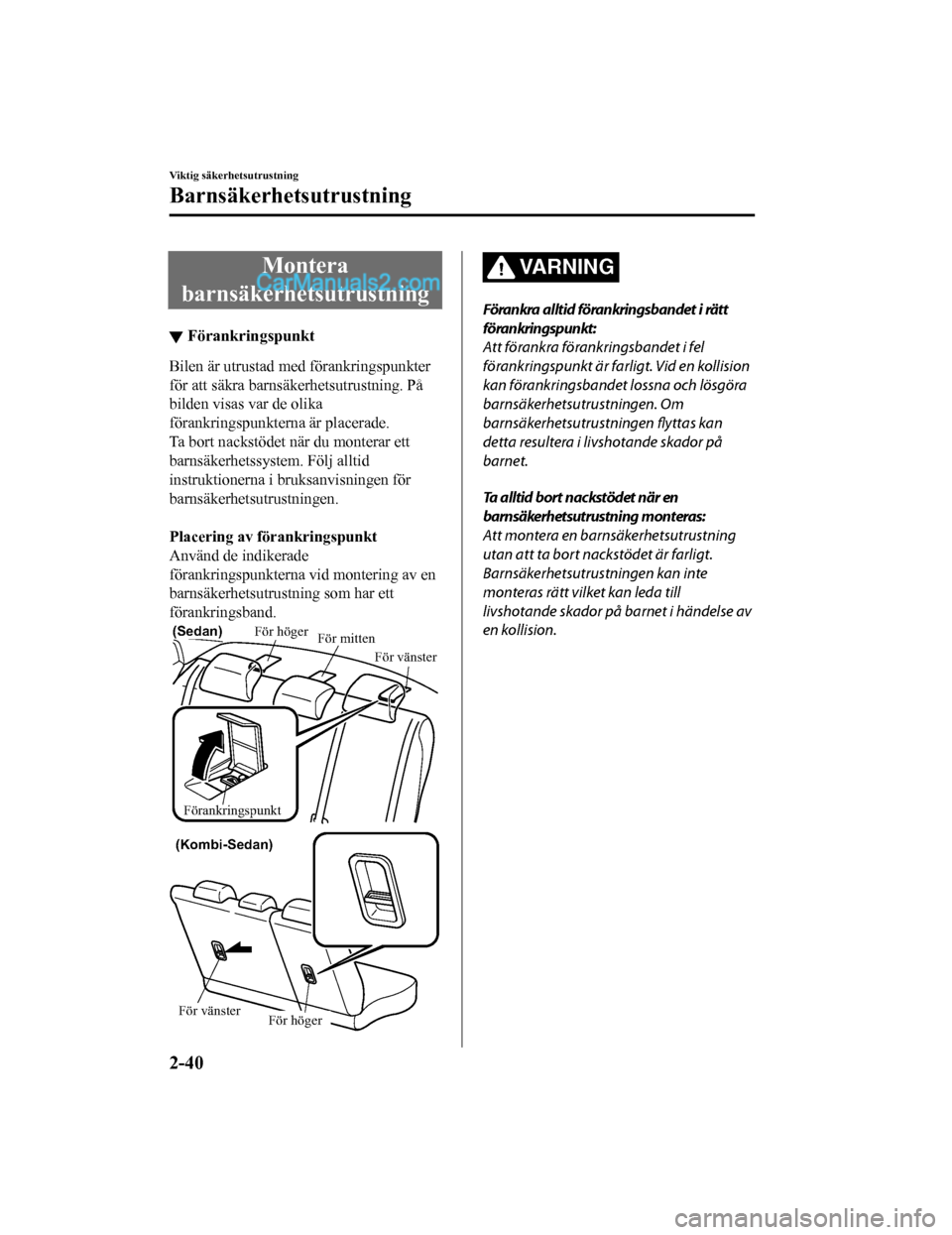

Montera
barnsäkerhetsutrustning
▼ Förankringspunkt
Bilen är utrustad med förankringspunkter
för att säkra barnsäkerhetsutrustning. På
bilden visas var de olika
förankringspunkterna är placerade.
Ta bort nackstödet när du monterar ett
barnsäkerhetssystem. Följ alltid
instruktionerna i bruksanvisningen för
barnsäkerhetsutrustningen.

Placering av förankringspunkt
Använd de indikerade
förankringspunkterna vid montering av en
barnsäkerhetsutrust
ning som har ett
förankringsband.
Förankringspunkt För höger
För vänster
För mitten
(Sedan)
(Kombi-Sedan)
För vänster
För höger
VA R N I N G
Förankra alltid förankringsbandet i rätt
förankringspunkt:
Att förankra förankringsbandet i fel
förankringspunkt är farligt. Vid en kollision
kan förankringsbandet lossna och lösgöra
barnsäkerhetsutrustningen. Om
barnsäkerhetsutrustningen flyttas kan
detta resultera i livshotande skador på
barnet.
Ta alltid bort nackstödet när en
barnsäkerhetsutrustning monteras:
Att montera en barnsäkerhetsutrustning
utan att ta bort nackstödet är farligt.
Barnsäkerhetsutrustningen kan inte
monteras rätt vilket kan leda till
livshotande skador på barnet i händelse av
en kollision.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-40
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Förankringspunkt
Förankringsband(Sedan)
Förankringspunkt
Förankringsband
FörankringsbandFramåt
(Kombi-Sedan)
Om du tar bort barnsäkerhetsutrustningen
måste du därefter montera nackstödet och
justera det till rätt position:
Det är farligt att köra utan nackstöd eftersom
passagerarens huvud då inte har något som
stoppar dess rörelse i händelse av nödstopp
eller kollision, vilket kan leda till en allvarlig
olycka, personskador eller dödsfall. Se
Nackstöd på sidan 2-14.
▼ Använda säkerhetsbältet
Följ de instruktioner som medföljde när
barnsäkerhetsutrustning ska monteras.
Ta dessutom bort nackstödet. Montera
alltid fordonets nackstöd på sätet där en
bälteskudde monteras.
▼Använda
ISOFIX-förankringspunkter
VARNING
Följ tillverkarens instruktioner för
användning av
barnsäkerhetsutrustningen:
En barnsäkerhetsutrustning som inte är
korrekt fastsatt är farlig. Vid en plötslig
inbromsning eller en kollision kan den röra
på sig och orsaka livsfarliga skador för
barnet eller andra personer i bilen.
Kontrollera alltid att
barnsäkerhetsutrustningen sitter fast
korrekt i enlighet med tillverkarens
instruktioner.
Se till att barnsäkerhetsutrustningen sitter
fast ordentligt:
Barnsäkerhetsutrustning som inte sitter
fast är farlig. Vid ett plötsligt stopp eller en
kollision kan den bli en projektil och träffa
någon, vilket orsakar skador. När den inte
används bör den avlägsnas från bilen eller
läggas i bagageutrymmet eller åtminstone
ses över så att den sitter ordentligt fast i
ISOFIX-förankringarna.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-41
Mazda2_8HG7-EE-19G-SV_Edition1_old
2019-11-28 18:40:23

Se till att inga säkerhetsbälten eller
främmande föremål är nära eller runtom
ISOFIX-förankrad barnsäkerhetsutrustning:
Att inte följa instruktionerna från
tillverkaren av barnsäkerhetsutrustningen
när den monteras är farligt. Om
säkerhetsbälten eller främmande föremål
förhindrar barnsäkerhetsutrustningen från
att sättas fast ordentligt i
ISOFIX-förankringspunkterna och
barnsäkerhetsutrustningen inte är
ordentligt fastsatt kan
barnsäkerhetsutrustningen flyttas vid ett
plötsligt stopp eller en kollision vilket kan
orsaka dödsfall eller allvarliga skador på
barnet eller andra passagerare. När
barnsäkerhetsutrustning monteras, se till
att inga säkerhetsbälten eller främmande
föremål är nära eller runtom
ISOFIX-förankringspunkterna. Följ alltid
instruktionerna från tillverkaren av
barnsäkerhetsutrustningen.
1. Justera först framsätet så att det blir
tillräckligt med utrymme mellan
bilbarnstolen och framsätet.
Se Justera förarsätet på sidan 2-5.
Se Justera passagerarsätet fram på
sidan 2-10.
2. Se till att ryggstödet är ordentligt fastsatt genom att trycka bak det tills
det är helt låst.3. Dra isär sömmarna på den bakre delen
av sätets undersida en aning för att
hitta ISOFIX-förankringen.

Typ A Typ B
OBS
Markeringarna ovanför
ISOFIX-förankringen indikerar
placeringen av ISOFIX-förankringen
för fastsättning av
barnsäkerhetsutrustning.
4. Ta av nackstödet. Montera alltid fordonets nackstöd på sätet där en
bälteskudde monteras.
Se Nackstöd på sidan 2-14.
5. Sätt fast barnsäkerhetsutrustningen med ISOFIX-förankringen genom att
följa instruktionerna från tillverkaren
av barnsäkerhetsutrustningen.
6. Om din barnsäkerhetsutrustning
levererades med en rem betyder detta
troligtvis att det är väldigt viktigt att
fästa remmen ordentligt för
barnsäkerheten. Följ instruktionerna
från tillverkaren av
barnsäkerhetsutrustningen när
remmarna monteras (sidan 2-40).
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-42
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23
