ECU MAZDA MODEL 3 HATCHBACK 2010 Manuel du propriétaire (in French)

Black plate (403,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
Entretien
Entretien périodique
8-5
Mazda3_8AD6-EC-09A_Edition1 Page403
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (405,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I
Niveau du liquide de freinIIIIIIIIIIII
Freins à disquesIIII
Pneus (Permutation) Permuter tous les 8.000 km (5.000 milles)
Pression de gonflage des pneus et usure des
pneusIIIIIIIIIIII
Timonerie et fonctionnement de la direction I I
Niveau du liquide de direction assistéeIIIIIIIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesII
Soufflets cache-poussière d'arbre d'entraînement I I
Boulons et écrous du châssis et de la carrosserie T T
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquetsLLLLLLLLLLLL
Niveau du liquide de lavageIIIIIIIIIIII
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
Entretien
Entretien périodique
8-7
Mazda3_8AD6-EC-09A_Edition1 Page405
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (408,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
8-10
Entretien
Entretien périodique
Mazda3_8AD6-EC-09A_Edition1 Page408
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (410,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I I
Liquide de frein R
Freins à disquesIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIII
Timonerie et fonctionnement de la directionIIIIII
Niveau du liquide de direction assistéeIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIII
Soufflets cache-poussière d'arbre d'entraînement I I I
Boulons et écrous du châssis et de la carrosserie T T T
Boucliers thermiques du système d'échappement I I I
Tous les gonds et loquetsLLLLLL
Niveau du liquide de lavageIIIIII
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
C:Nettoyer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
8-12
Entretien
Entretien périodique
Mazda3_8AD6-EC-09A_Edition1 Page410
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (412,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I
Liquide de frein R R
Freins à disquesIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIII
Timonerie et fonctionnement de la directionIIIIII
Niveau du liquide de direction assistéeIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIII
Soufflets cache-poussière d'arbre d'entraînement I I I
Boulons et écrous du châssis et de la carrosserie T T T
Boucliers thermiques du système d'échappement I I I
Tous les gonds et loquetsLLLLLL
Niveau du liquide de lavageIIIIII
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
C:Nettoyer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
8-14
Entretien
Entretien périodique
Mazda3_8AD6-EC-09A_Edition1 Page412
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (413,1)

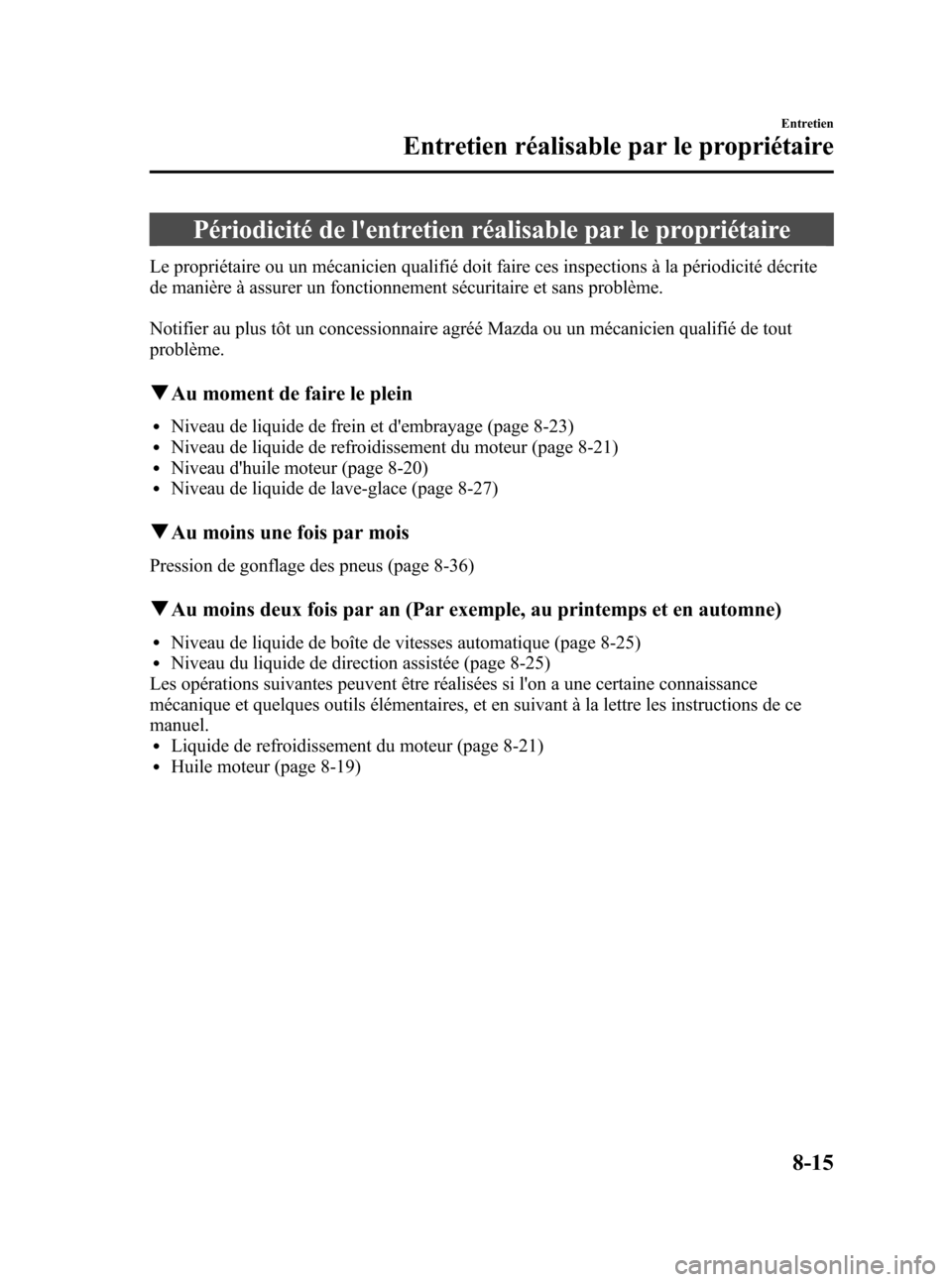

Périodicité de l'entretien réalisable par le propriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspections à la périodicité décrite
de manière à assurer un fonctionnement sécuritaire et sans problème.
Notifier au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifié de tout
problème.
qAu moment de faire le plein
lNiveau de liquide de frein et d'embrayage (page 8-23)lNiveau de liquide de refroidissement du moteur (page 8-21)lNiveau d'huile moteur (page 8-20)lNiveau de liquide de lave-glace (page 8-27)
qAu moins une fois par mois
Pression de gonflage des pneus (page 8-36)
qAu moins deux fois par an (Par exemple, au printemps et en automne)
lNiveau de liquide de boîte de vitesses automatique (page 8-25)lNiveau du liquide de direction assistée (page 8-25)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.
lLiquide de refroidissement du moteur (page 8-21)lHuile moteur (page 8-19)
Entretien
Entretien réalisable par le propriétaire
8-15
Mazda3_8AD6-EC-09A_Edition1 Page413
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (433,1)
REMARQUE
Retirer le cache de la batterie avant d'exécuter
l'entretien de la batterie.
Cache de la batterie
qEntretien de la batterie
Pour que les performances de la batterie
soient optimales:
lVeiller à ce que la batterie soit toujours
correctement fixée.
lVeiller à ce que le dessus de la batterie
soit propre et sec.
lVeiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
lNettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et
de bicarbonate de soude.
lSi le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter les
câbles de la batterie.
qVérification du niveau de l'électrolyte
Si le niveau d'électrolyte est bas, la
batterie se déchargera rapidement.
Niveau supérieur
Niveau inférieur
Vérifier le niveau de l'électrolyte au moins
une fois par semaine. S'il est bas, retirer
les capuchons, faire l'appoint d'eau
distillée pour porter le niveau entre les
deux lignes de niveau (voir l'illustration).
Ne pas remplir à l'excès.
Contrôler la densité de l'électrolyte à l'aide
d'un hydromètre, en particulier pendant la
saison froide. Si elle est basse, recharger
la batterie.
Entretien
Entretien réalisable par le propriétaire
8-35
Mazda3_8AD6-EC-09A_Edition1 Page433
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (434,1)
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de
type différent est dangereux. Cela
peut entraîner une mauvaise
maniabilité et de mauvaises
performances de freinage; et cela
peut entraîner une perte de contrôle
du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte:
L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 10-8) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de
dimensions spécifiées pour ce
véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer au tableau de gonflage des
pneus à la page 10-8.
Le système de surveillance de pression
des pneus
ín'élimine pas la nécessité de
vérifier l'état des pneus tous les jours,
incluant une vérification visuelle de l'état
de gonflage des pneus. Les pressions de
gonflage de tous les pneus (y compris le
pneu de la roue de secours) doivent être
contrôlées tous les mois, lorsque les pneus
sont froids. Les pressions recommandées
doivent être respectées si l'on veut obtenir
une conduite et une tenue de route
optimale ainsi qu'une usure minimale des
pneus.
Lors de la vérification de la pression,
l'utilisation d'une jauge de pression
numérique est recommandée.
Se référer au tableau de gonflage des
pneus (page 10-8).
8-36
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
Mazda3_8AD6-EC-09A_Edition1 Page434
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (440,1)
Ampoules
Eclairage au pavillon/Lampes de
lecture (Avant)
Eclairage au pavillon
(Arrière)Eclairage au pavillon (Arrière) Clignotants avant/Feux de position
avant/ Feux de stationnement Ampoule à décharge en Xénon/Système
d'éclairage avant adaptable
Antibrouillards
Feux de stationnement/ Système d'éclairage avant
adaptable (AFS)
Eclairage au pavillon/Lampes de
lecture (Avant)
Clignotants avant/Feux de
position avant/Feux de
stationnement
Phares (Feux de croisement)
Phares (Feux de route)/
Feux de position diurnes Phares (Feux de croisement/route)Antibrouillards
Clignotant latéral (Type LED)
Eclairage de
coffre
Feux de freinage/Feux arrièreFeux de freinage/Feux arrièreClignotants arrièreClignotants arrière Feux de position arrièreFeux de position arrière
Sauf Canada Certains modèles. Feux de reculFeux de recul
Feux de plaque
d'immatriculationFeux de plaque
d'immatriculation Feu de freinage auxiliaireAmpoule halogène
212
2
1
2
Feu de freinage auxiliaireClignotants latéraux
(Type à ampoule)Clignotants latéraux
(Type à LED)
Eclairage de
compartiment à
bagages 4 portes5 portes
Canada Feux de position diurnes
8-42
Entretien
Entretien réalisable par le propriétaire
Mazda3_8AD6-EC-09A_Edition1 Page440
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A

Black plate (448,1)
2. Retirer le couvercle.
Côté gauche
Côté droite
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Feux de recul
(4 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la garniture
d'extrémité du coffre.
InstallationRetrait
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
8-50
Entretien
Entretien réalisable par le propriétaire
Mazda3_8AD6-EC-09A_Edition1 Page448
Monday, December 8 2008 5:26 PM
Form No.8AD6-EC-09A
