Page 84 of 530
Black plate (86,1)
ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à la section relative au voyant KEY (rouge) à la
page 5-55. Il est alors nécessaire de procéder à un démarrage forcé du moteur ou de démarrer le
moteur à l'aide de la clé auxiliaire. Se référer à section Avertisseur de la pile de clé avancée
déchargée à la page 3-25.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
Mazda3_8AD6-EC-09A_Edition1 Page86
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 85 of 530
Black plate (87,1)
qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ
30 secondes lorsque le moteur est
arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un tournevis à tête plate dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
Mazda3_8AD6-EC-09A_Edition1 Page87
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 95 of 530
Black plate (97,1)
5.(Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la pédale
d'embrayage est suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N et ou si la
pédale de frein n'est pas suffisamment
enfoncée.
6. Vérifier que le témoin KEY (vert) du
combiné d'instruments et le témoin du
bouton de démarrage du moteur (vert)
sont allumés. Si le témoin KEY (vert)
ne s'allume pas, vérifier qu'on est bien
muni de la clé avancé. Si le témoin
KEY (vert) ne s'allume pas alors qu'on
est muni de la clé avancée, il pourra
être nécessaire d'utiliser la clé auxiliaire
pour démarrer le moteur (page 3-27).
ATTENTION
Si le voyant KEY (rouge) s'allume et
que le témoin du bouton de
démarrage du moteur (rouge)
s'allume, il est possible que le
système de démarrage du moteur
présente un problème, et qu'il soit
impossible de faire démarrer le
moteur ou de mettre le contacteur
d'allumage sur la position ACC ou
ON. Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-15
Mazda3_8AD6-EC-09A_Edition1 Page97
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 96 of 530
Black plate (98,1)
REMARQUElDans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage du
moteur ne passera pas en position ACC
même si on le déplace de la position
d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée est en dehors de la plage
de fonctionnement.
lLa clé avancée se trouve dans des zones
où le système parvient difficilement à
détecter le signal (page 3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
l(Méthode de démarrage forcé du moteur)
Si le voyant KEY (rouge) et que le témoin
du bouton de démarrage du moteur (rouge)
s'allument quand on appuie sur la pédale
de frein (boîte de vitesses automatique) ou
sur la pédale d'embrayage (boîte de
vitesses manuelle) pour démarrer le moteur,
il pourra être impossible de démarrer le
moteur en utilisant ces méthodes. Faire
inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible. Le moteur peut alors être démarré
de force. Maintenir le bouton de démarrage
du moteur jusqu'au démarrage du moteur.
D'autres procédures de démarrage du
moteur, telles que la présence de la clé
avancée dans la cabine et l'activation de la
pédale de frein (boîte de vitesses
automatique) ou d'embrayage (boîte de
vitesses manuelle), doivent être respectées.
lEn cas de démarrage forcé du moteur, le
voyant clé (rouge) s'allume et le témoin clé
(vert) ne s'allume pas.
7. Appuyer sur le bouton de démarrage
du moteur une fois que le témoin KEY
(vert) du combiné d'instruments et que
le témoin du bouton de démarrage du
moteur (vert) sont tous deux allumés.
REMARQUE
lUne fois que le moteur a démarré, le
témoin du bouton de démarrage du moteur
(ACC et ON) s'éteint et le contacteur est en
position ON.
lUne fois qu'on a appuyé sur le bouton de
démarrage du moteur et avant que le
moteur ait démarré, le son du moteur de la
pompe à essence fonctionnant près du
réservoir d'essence se fait entendre; ceci
n'indique pas une anomalie de
fonctionnement.
l(Avec phares à réglage automatique de la
hauteur)
Une fois qu'on a appuyé sur le bouton de
démarrage du moteur et avant que le
moteur ait démarré, le son des moteurs de
réglage du niveau des phares fonctionnant
près du compartiment du moteur se fait
entendre. Ceci n'indique pas une anomalie
de fonctionnement.
8. Après le démarrage du moteur, le
laisser tourner au ralenti pendant dix
secondes environ.
REMARQUE
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-18).
3-16
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
Mazda3_8AD6-EC-09A_Edition1 Page98
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 98 of 530
Black plate (100,1)
REMARQUElLorsque le bouton de démarrage est placé
de la position d'arrêt à la position ON, le
témoin KEY (vert) clignote pendant environ
30 secondes pour indiquer que la puissance
restante de la pile de la clé avancée est
insuffisante. Remplacer par une pile neuve
avant que la clé avancée ne devienne
inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5)
l(Boîte de vitesses automatique)
Si le moteur est coupé lorsque le levier
sélecteur se trouve sur une plage autre que
P, le contacteur se place en position ACC.
Arrêt d'urgence du moteur
PRUDENCE
Ne pas enfoncer (ou effleurer) le bouton
de démarrage du moteur pendant que
le véhicule se déplace:
Il est dangereux d'enfoncer le bouton
de démarrage du moteur et d'arrêter
le moteur pendant que le véhicule se
déplace pour toute raison autre
qu'un cas d'urgence. Si l'on arrête le
moteur pendant que le véhicule se
déplace, ceci réduira sa
manœuvrabilité et sa capacité de
freinage en raison de la perte de
puissance de la direction assistée et
du freinage assisté, et un accident et
des blessures graves risqueront alors
de s'ensuivre.
Le fait d'appuyer continuellement sur le
bouton de démarrage du moteur lorsque le
moteur tourne et que le véhicule est arrêté,
ou d'exercer un nombre quelconque de
pressions en succession rapide sur le
bouton de démarrage du moteur, arrête
immédiatement le moteur.
Commande via les
fonctions de la clé avancée
qSystème d'ouverture à télécommande
Ce système utilise les touches d'ouverture
à télécommande plus traditionnelles pour
contrôler à distance le verrouillage et le
déverrouillage des portières et du hayon,
et l'ouverture du couvercle du coffre.
Il peut également vous aider à demander
de l'aide.
Appuyer sur les touches doucement et
avec précautions.
REMARQUE
lLe système d'ouverture à télécommande est
conçu pour fonctionner à une distance
maximale d'environ 2,5 m (8 pieds) du
centre du véhicule, cependant la distance
peut varier suivant les conditions locales.
lLe système ne fonctionne pas lorsque la clé
auxiliaire se trouve dans la fente.
lLe système d'ouverture à télécommande est
pleinement opérationnel lorsque le bouton
de démarrage du moteur est sur la position
d'arrêt. Le système ne fonctionne pas
lorsque le bouton de démarrage du moteur
se trouve sur une position autre que la
position d'arrêt.
lToutes les portières et le hayon ne pas
peuvent être verrouillés en appuyant sur la
touche de verrouillage si l'une des portières
ou le hayon est ouvert. Les feux de détresse
ne clignoteront pas.
lSi la télécommande ne fonctionne pas
lorsqu'une touche est pressée, ou si la plage
de fonctionnement est réduite, la pile peut
être épuisée. Pour installer une nouvelle
pile, se référer à Entretien (page 3-5).
3-18
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
Mazda3_8AD6-EC-09A_Edition1 Page100
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 103 of 530
Black plate (105,1)

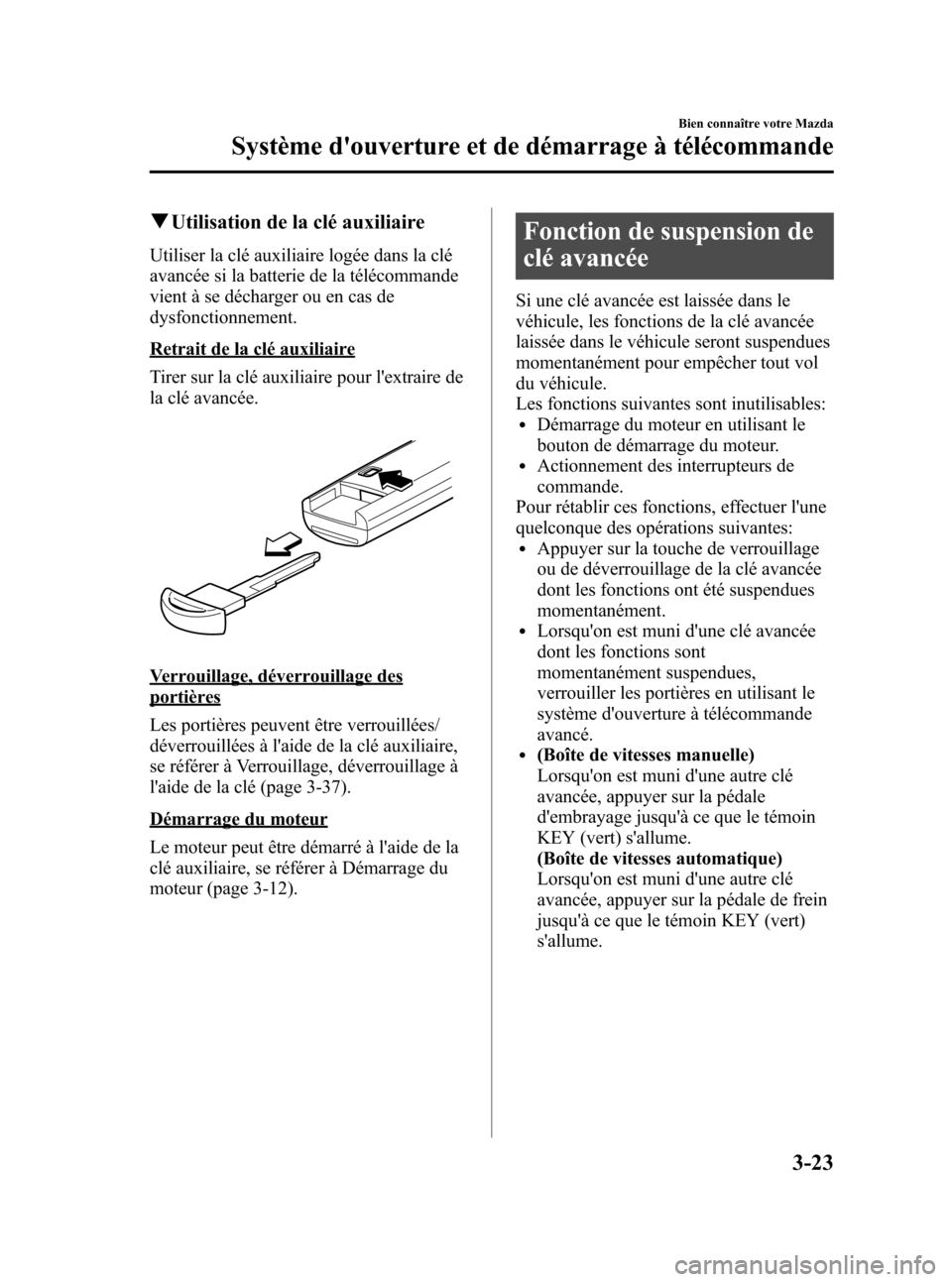

qUtilisation de la clé auxiliaire
Utiliser la clé auxiliaire logée dans la clé
avancée si la batterie de la télécommande
vient à se décharger ou en cas de
dysfonctionnement.
Retrait de la clé auxiliaire
Tirer sur la clé auxiliaire pour l'extraire de
la clé avancée.
Verrouillage, déverrouillage des
portières
Les portières peuvent être verrouillées/
déverrouillées à l'aide de la clé auxiliaire,
se référer à Verrouillage, déverrouillage à
l'aide de la clé (page 3-37).
Démarrage du moteur
Le moteur peut être démarré à l'aide de la
clé auxiliaire, se référer à Démarrage du
moteur (page 3-12).
Fonction de suspension de
clé avancée
Si une clé avancée est laissée dans le
véhicule, les fonctions de la clé avancée
laissée dans le véhicule seront suspendues
momentanément pour empêcher tout vol
du véhicule.
Les fonctions suivantes sont inutilisables:
lDémarrage du moteur en utilisant le
bouton de démarrage du moteur.
lActionnement des interrupteurs de
commande.
Pour rétablir ces fonctions, effectuer l'une
quelconque des opérations suivantes:
lAppuyer sur la touche de verrouillage
ou de déverrouillage de la clé avancée
dont les fonctions ont été suspendues
momentanément.
lLorsqu'on est muni d'une clé avancée
dont les fonctions sont
momentanément suspendues,
verrouiller les portières en utilisant le
système d'ouverture à télécommande
avancé.
l(Boîte de vitesses manuelle)
Lorsqu'on est muni d'une autre clé
avancée, appuyer sur la pédale
d'embrayage jusqu'à ce que le témoin
KEY (vert) s'allume.
(Boîte de vitesses automatique)
Lorsqu'on est muni d'une autre clé
avancée, appuyer sur la pédale de frein
jusqu'à ce que le témoin KEY (vert)
s'allume.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-23
Mazda3_8AD6-EC-09A_Edition1 Page105
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 104 of 530
Black plate (106,1)
Voyants et avertisseurs
sonores
qVoyant d'anomalie du système
En cas d'anomalie des fonctions du
système à télécommande, le voyant KEY
(rouge) s'allume en continu sur le tableau
de bord.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser
le véhicule avec les fonctions à
télécommande. Garer le véhicule
dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite.
Faire inspecter le véhicule chez un
concessionnaire agréé Mazda dès
que possible.
Se référer à Démarrage du moteur
(page 3-12).
qAvertisseur sonore du contanteur
non coupé (STOP)
Si la portière du conducteur est ouverte
alors que le contacteur est en position
ACC, un bip sonore continu retentit pour
avertir le conducteur que le contacteur
n'est pas coupé (STOP). Le système
d'ouverture à télécommande ne fonctionne
alors pas, il est impossible de verrouiller
la voiture et la batterie se décharge.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu si le bouton de
démarrage du moteur n'est pas en position
d'arrêt pour avertir le conducteur que la
clé avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule:
lLe bouton de démarrage n'est pas en
position d'arrêt, la portière du
conducteur est ouverte et la clé avancée
est retirée du véhicule. (Un bip sonore
retentit trois fois.)
Noter cependant que le bip sonore
retentit en continu si le bouton de
démarrage est en position ACC et que
la portière est ouverte suite à
l'activation du bip d'alarme indiquant
que le bouton de démarrage du moteur
n'est pas en position d'arrêt.
lLe bouton de démarrage du moteur
n'est pas en position d'arrêt et toutes les
portières ont été fermées après qu'on ait
retiré la clé avancée du véhicule. (Un
bip sonore retentit six fois. Il est
possible de modifier le volume du bip
sonore.)
Se référer à Fonctions de
personnalisation à la page 10-9.
REMARQUE
Comme la clé avancée utilise des ondes radio
de faible intensité, l'Avertisseur sonore de la
clé avancée retirée du véhicule peut être activé
si la clé avancée est transportée en même
temps que des objets métalliques ou si elle se
trouve dans une zone où la réception du signal
est mauvaise dans le véhicule.
3-24
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
Mazda3_8AD6-EC-09A_Edition1 Page106
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 105 of 530
Black plate (107,1)
qAvertisseur sonore de l'interrupteur
de commande inutilisable
Si on appuie sur l'interrupteur de
commande d'une portière avant alors que
le conducteur est muni de la clé avancée,
un bip retentit six fois pour signaler que
les portières avant ne peuvent pas être
verrouillées.
lUne portière est ouverte (ou
entr'ouverte).
lLe bouton de démarrage du moteur
n'est pas en position d'arrêt.
lLa clé auxiliaire est introduite dans la
fente.
qAvertisseur de la pile de clé
avancée déchargée
Lorsque le bouton de démarrage est placé
de la position d'arrêt à la position ON, le
témoin KEY (vert) clignote pendant
environ 30 secondes pour indiquer que la
puissance restante de la pile est
insuffisante. Remplacer par une pile
neuve avant que la clé avancée ne
devienne inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5).
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Se référer à Fonctions de personnalisation à la
page 10-9.
qAvertisseur de démarrage du
moteur refusé
Dans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage
du moteur ne passera pas en position
ACC même si on le déplace de la position
d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal (page
3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
qAvertisseur sonore de la clé
avancée laissée dans le
compartiment à bagage/coffre
Si vous laissez la clé avancée dans le
compartiment à bagage/coffre alors que
toutes les portières et le hayon/couvercle
du coffre sont fermés, un bip sonore
retentira pendant environ 10 secondes
pour avertir le conducteur que la clé
avancée a été laissée dans le
compartiment à bagage/coffre. Si ceci se
produit, ouvrir le hayon/couvercle du
coffre en appuyant sur le système
d'ouverture électrique du hayon/couvercle
du coffre et retirer la clé avancée. Si l'on
retire une clé avancée du compartiment à
bagage/coffre, il est possible qu'elle ne
fonctionne pas car ses fonctions ont pu
être suspendues momentanément. Pour
rétablir le fonctionnement normal de la clé
avancée, effectuer la procédure applicable
(page 3-23).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-25
Mazda3_8AD6-EC-09A_Edition1 Page107
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 107 of 530
Black plate (109,1)

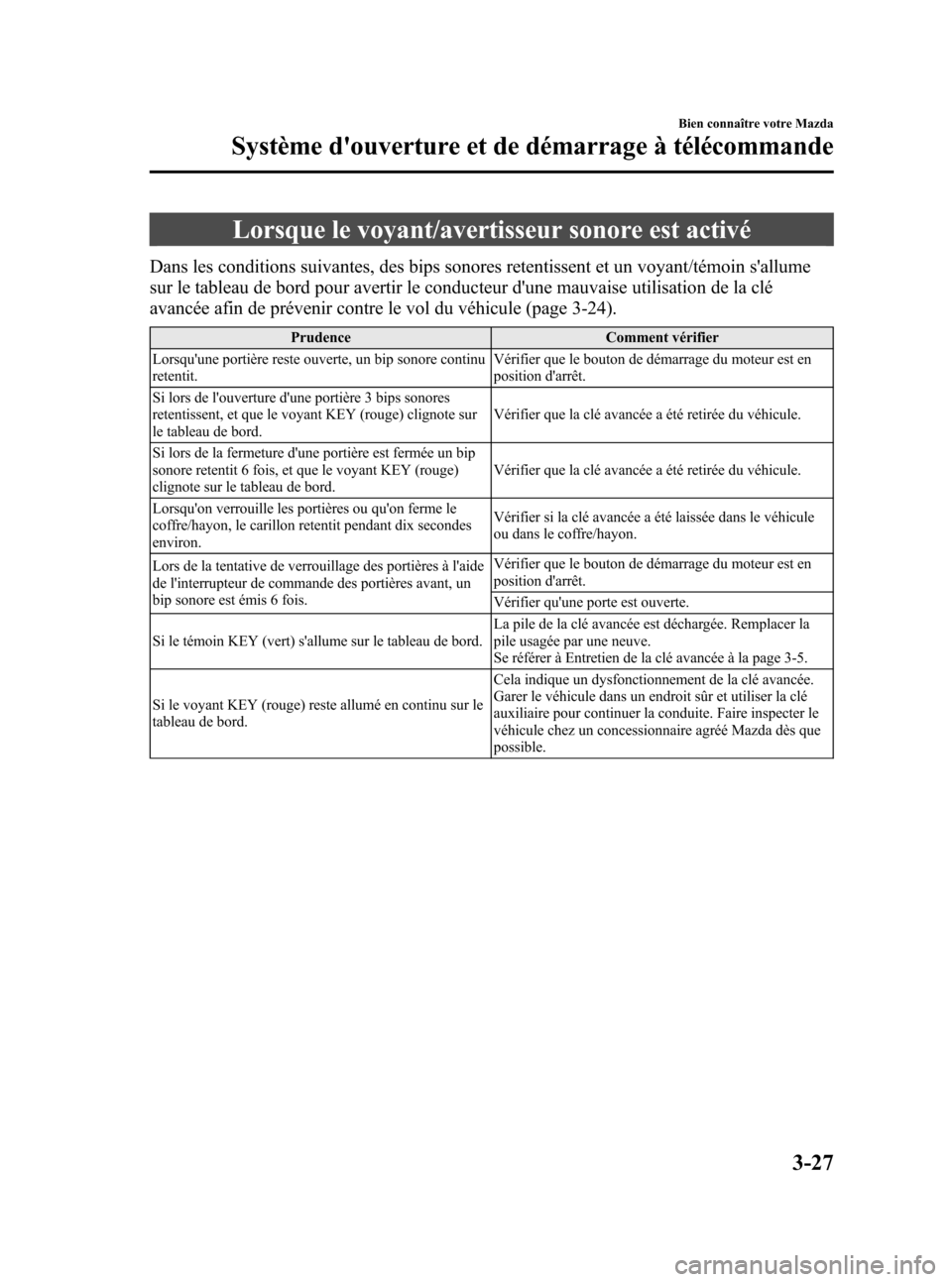

Lorsque le voyant/avertisseur sonore est activé
Dans les conditions suivantes, des bips sonores retentissent et un voyant/témoin s'allume
sur le tableau de bord pour avertir le conducteur d'une mauvaise utilisation de la clé
avancée afin de prévenir contre le vol du véhicule (page 3-24).
Prudence Comment vérifier
Lorsqu'une portière reste ouverte, un bip sonore continu
retentit.Vérifier que le bouton de démarrage du moteur est en
position d'arrêt.
Si lors de l'ouverture d'une portière 3 bips sonores
retentissent, et que le voyant KEY (rouge) clignote sur
le tableau de bord.Vérifier que la clé avancée a été retirée du véhicule.
Si lors de la fermeture d'une portière est fermée un bip
sonore retentit 6 fois, et que le voyant KEY (rouge)
clignote sur le tableau de bord.Vérifier que la clé avancée a été retirée du véhicule.
Lorsqu'on verrouille les portières ou qu'on ferme le
coffre/hayon, le carillon retentit pendant dix secondes
environ.Vérifier si la clé avancée a été laissée dans le véhicule
ou dans le coffre/hayon.
Lors de la tentative de verrouillage des portières à l'aide
de l'interrupteur de commande des portières avant, un
bip sonore est émis 6 fois.Vérifier que le bouton de démarrage du moteur est en
position d'arrêt.
Vérifier qu'une porte est ouverte.
Si le témoin KEY (vert) s'allume sur le tableau de bord.La pile de la clé avancée est déchargée. Remplacer la
pile usagée par une neuve.
Se référer à Entretien de la clé avancée à la page 3-5.
Si le voyant KEY (rouge) reste allumé en continu sur le
tableau de bord.Cela indique un dysfonctionnement de la clé avancée.
Garer le véhicule dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite. Faire inspecter le
véhicule chez un concessionnaire agréé Mazda dès que
possible.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-27
Mazda3_8AD6-EC-09A_Edition1 Page109
Monday, December 8 2008 5:23 PM
Form No.8AD6-EC-09A
Page 215 of 530
Black plate (217,1)
Signal Voyants/témoins Page
Voyant de niveau bas de carburant 5-50
Voyant de vérification du bouchon du réservoir de carburant 5-50
Voyant/bip de ceintures de sécurité 5-51
Voyant de portière ouverte 5-52
Voyant de niveau bas de liquide de lave-glace 5-52
Voyant de boîte de vitesses automatique 5-53
Voyant du système de surveillance de pression des pneus 5-53
Voyant KEY (rouge)/Témoin KEY (vert) 5-55
Voyant verrouillage de la direction électronique 5-57
Témoin d'immobilisateur 5-57
Témoin de feux de route 5-57
Témoin de position de plage de boîte de vitesse 5-57
Témoin TCS/DSC 5-58
Témoin DSC OFF 5-58
Témoin AFS OFF 5-58
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-59
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-45
Mazda3_8AD6-EC-09A_Edition1 Page217
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A
