MAZDA MODEL 3 HATCHBACK 2015 Ghid introductiv (in romanian)

tIntervalul afișabil al ecranului
Imaginile de pe ecran pot fi diferite de condiţiile reale.

(Afişajul ecranului)
Capotă a portbagajului
(Sedan)/garnitură (Sport) Indicaţia detectării
obstacolului în sistemul
de senzori de parcare.
Bară de protecţie
Obiect
Anumite modele (Vedere reală)
Pentru siguranţă, verificaţi zona din jur
În timp ce conduceţi
Monitorul retrovizor
4-179

NOTĂ
•Intervalul afișabil variază în funcţie de vehicul și de condiţiile de drum.
•Intervalul afișabil este limitat. Obiectele de sub bara de protecţie sau de lângă capetele
acesteia nu pot fi afișate.
•Distanţa care apare în imaginea afișată este diferită de distanţa reală deoarece camera
retrovizoare de parcare este prevăzută cu o lentilă specifică.
•Unele accesorii opţionale instalate pe vehicul pot interfera cu camera. Nu instalaţi piese
opţionale care pot interfera cu vederea camerei, precum piese care luminează sau piese
realizate din material reflectorizant.
•În următoarele condiţii, afișajul poate fi dificil de văzut, totuși, aceasta nu indică o
defecţiune.
•În zone întunecoase.
•Atunci când temperatura din jurul lentilei este scăzută/ridicată.
•Atunci când camera este udă, de exemplu, într-o zi ploioasă sau în perioade cu
umiditate ridicată.
•Atunci când material străin, de exemplu noroi, se lipește de cameră.
•Atunci când lentila camerei reflectă lumina soarelui sau farurile.
•Afișarea imaginii poate să fie întârziată dacă temperatura din jurul camerei este scăzută.
În timp ce conduceţi
Monitorul retrovizor
4-180

tVizualizarea afișajului
Liniile de ghidaj care indică lăţimea vehiculului (galbene) sunt afișate pe ecran ca referinţă
pentru lăţimea aproximativă a vehiculului în comparaţie cu lăţimea spaţiului de parcare în
care sunteţi pe punctul de a da cu spatele.
Folosiţi acest tip de afișaj pentru a parca vehiculul într-un loc de parcare sau în garaj.
b
a
Pentru siguranţă, verificaţi zona din jur
a) Liniile de ghidaj pentru lăţimea vehiculului (galbene)
Aceste linii de ghidaj servesc drept referinţă pentru lăţimea aproximativă a vehiculului.
b) Liniile de ghidaj privind distanţa.
Aceste linii de ghidaj indică distanţa aproximativă până la un punct măsurat din partea
din spate a vehiculului (la capătul barei de protecţie).
•Liniile roșii și galbene indică punctele aflate la aproximativ 50 cm pentru linia roșie și
100 cm pentru liniile galbene de la bara de protecţie din spate (la punctul din centru al
fiecărei linii).
ATENŢIE
Liniile de ghidaj de pe ecran sunt linii fixe. Nu sunt sincronizate cu mișcarea de către
șofer a volanului. Procedaţi întotdeauna cu atenţie și folosiţi contactul vizual direct pentru
a verifica zona din spatele vehiculului și din jur înainte de a da înapoi.
În timp ce conduceţi
Monitorul retrovizor
4-181

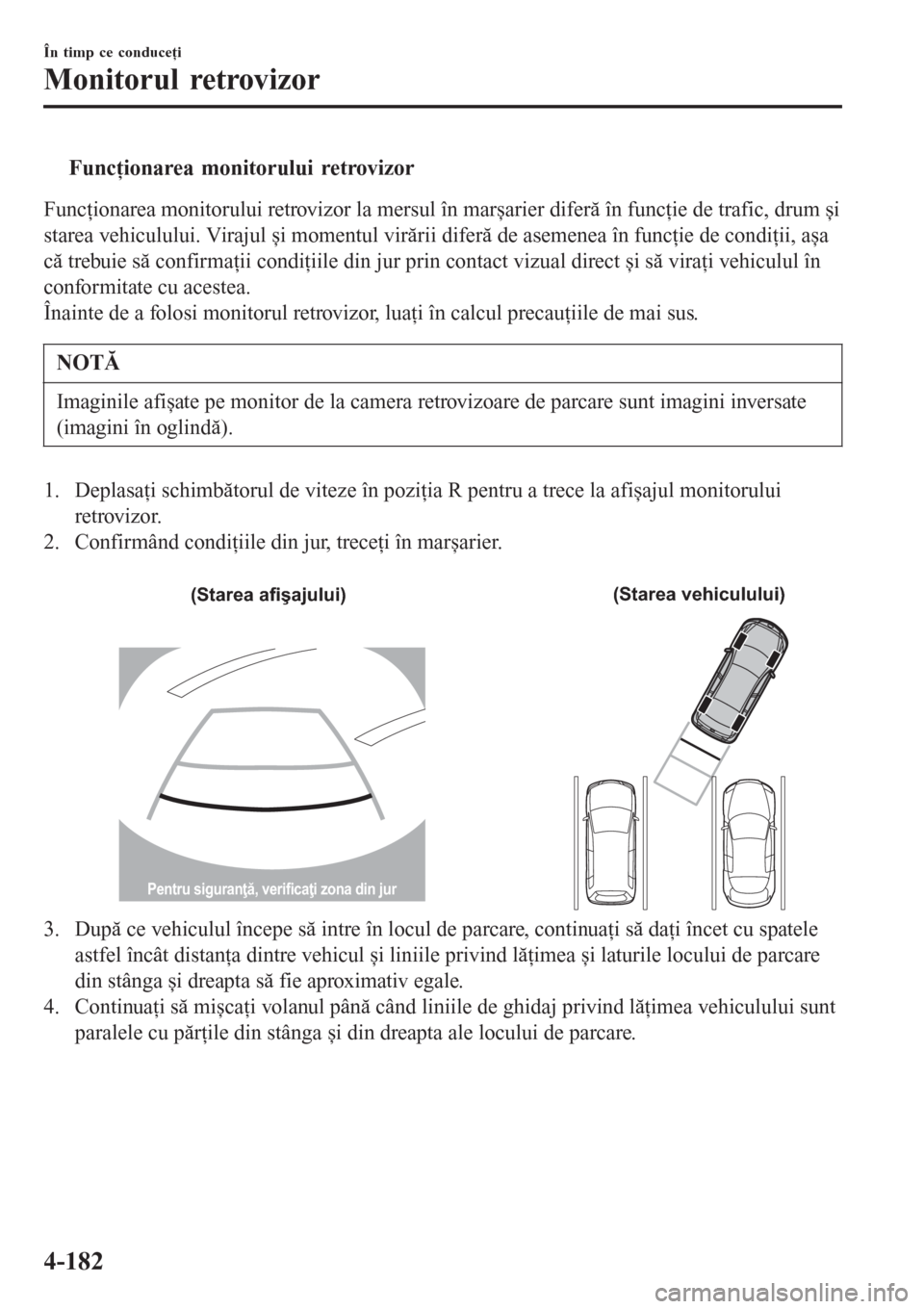

tFuncţionarea monitorului retrovizor
Funcţionarea monitorului retrovizor la mersul în marșarier diferă în funcţie de trafic, drum și
starea vehiculului. Virajul și momentul virării diferă de asemenea în funcţie de condiţii, așa
că trebuie să confirmaţii condiţiile din jur prin contact vizual direct și să viraţi vehiculul în
conformitate cu acestea.
Înainte de a folosi monitorul retrovizor, luaţi în calcul precauţiile de mai sus.
NOTĂ
Imaginile afișate pe monitor de la camera retrovizoare de parcare sunt imagini inversate
(imagini în oglindă).
1. Deplasaţi schimbătorul de viteze în poziţia R pentru a trece la afișajul monitorului
retrovizor.
2. Confirmând condiţiile din jur, treceţi în marșarier.

(Starea afişajului)(Starea vehiculului)
Pentru siguranţă, verificaţi zona din jur
3. După ce vehiculul începe să intre în locul de parcare, continuaţi să daţi încet cu spatele
astfel încât distanţa dintre vehicul și liniile privind lăţimea și laturile locului de parcare
din stânga și dreapta să fie aproximativ egale.
4. Continuaţi să mișcaţi volanul până când liniile de ghidaj privind lăţimea vehiculului sunt
paralele cu părţile din stânga și din dreapta ale locului de parcare.
În timp ce conduceţi
Monitorul retrovizor
4-182

5. Imediat ce sunt paralele, îndreptaţi roţile și intraţi încet cu spatele în locul de parcare.
Continuaţi verificarea zonei din jurul vehiculului și apoi opriţi-l în poziţia cea mai bună
posibil. (Dacă locul de parcare are linii de împărţire, verificaţi dacă liniile de ghidaj
privind lăţimea vehiculului sunt paralele cu acestea.)
(Starea afişajului) (Starea vehiculului)
Pentru siguranţă, verificaţi zona din jur
6. Atunci când schimbătorul de viteze este trecut din poziţia R în altă poziţie, ecranul
revine la afișajul anterior.
În timp ce conduceţi
Monitorul retrovizor
4-183

NOTĂ
Deoarece poate să existe o diferenţă între imaginea afișată, precum cea indicată mai jos și
condiţiile efective în timp ce parcaţi, verificaţi întotdeauna siguranţa în partea din spate a
vehiculului și în zona din jur, prin contact vizual direct.
•În imaginea locului de parcare (sau a garajului) afișată mai jos, chiar dacă partea din
spate și liniile de ghidaj privind distanţa par paralele pe monitor, este posibil ca acestea
să nu fie efectiv paralele în realitate.
•Atunci când parcaţi într-un loc cu o linie de împărţire numai pe una din laturile locului
de parcare, aceasta și linia de ghidaj privind lăţimea vehiculului par paralele pe
monitor, dar este posibil să nu fie efectiv paralele în realitate.

Pentru siguranţă, verificaţi zona din jur
ttDiferenţa dintre condiţiile reale de drum și imaginea afișată
Există unele diferenţe între drumul real și cel afișat. Aceste diferenţe în percepţia distanţei ar
putea duce la un accident. Luaţi în calcul următoarele condiţii care pot cauza diferenţe în
percepţia distanţei.
Atunci când vehiculul este înclinat datorită greutăţii pasagerilor și a încărcăturii
Atunci când partea din spate a vehiculului este coborâtă, obiectul afișat pe ecran pare mai
departe decât distanţa reală.
DiferenţăObiect
În timp ce conduceţi
Monitorul retrovizor
4-184

Atunci când în spatele vehiculului există o pantă abruptă
Atunci când în spatele vehiculului este o pantă abruptă ascendentă (descendentă), obiectul
afișat pe ecran pare mai departe (pantă descendentă: mai aproape) decât distanţa reală.
Pare mai
departe decât
distanţa realăPare mai
aproape decât
distanţa reală
Obiectul în poziţia reală Obiectul în poziţia reală
Obiectul pe ecran
A: Distanţa dintre vehicul şi obiectul afişat pe ecran.
B: Distanţa efectivă dintre vehicul şi obiect.Obiectul pe ecran
Obiect tridimensional în spatele vehiculului
Deoarece liniile de ghidaj privind distanţa sunt afișate luând în calcul o suprafaţă plană,
distanţa până la obiectul tridimensional afișat pe ecran este diferită de distanţa reală.
A
A
C B
CB
(Distanţa reală) B>C=A
Distanţa detectată pe ecran A>B>C(Afişajul ecranului)
(Stare reală)
Pentru siguranţă, verificaţi zona din jur
În timp ce conduceţi
Monitorul retrovizor
4-185

tReglarea calităţii imaginii
AVERTISMENT
Reglaţi întotdeauna calitatea imaginii monitorului retrovizor în timp ce vehiculul
este oprit:
Nu reglaţi calitatea imaginii monitorului retrovizor atunci când conduceţi
vehiculul. Reglarea calităţii imaginii monitorului retrovizor, precum luminozitatea,
contrastul, culoarea și nuanţele în timp ce conduceţi este periculoasă deoarece vă
poate distrage atenţia de la operarea vehiculului ceea ce ar putea duce la un
accident.
Reglarea calităţii imaginii poate fi făcută în timp ce schimbătorul de viteze este în marșarier
(R).
Există patru setări care pot fi reglate incluzând luminozitatea, contrastul, nuanţa și culoarea.
În timpul reglării, fiţi atent la mediul din jurul vehiculului.
1. Selectaţi pictograma
din ecran pentru a afișa filele.
2. Selectaţi articolul de filă dorit.
3. Reglaţi luminozitatea, contrastul, nuanţa și culoarea folosind cursorul.
Dacă doriţi să resetaţi, apăsaţi pe butonul de resetare.
4. Selectaţi pictograma
din ecran pentru a închide fila.
În timp ce conduceţi
Monitorul retrovizor
4-186

Sistemul de senzori de parcare*
Sistemul de senzori de parcare folosește senzori cu ultrasunete pentru a detecta obstacolele
din jurul vehiculului atunci când îl parcaţi într-un garaj sau la o parcare laterală atunci când
vehiculul este condus cu o viteză de aproximativ 10 km/h sau mai puţin. Sistemul este
echipat cu un dispozitiv de notificare a șoferului cu privire la distanţa aproximativă dintre
vehicul și obstacol cu ajutorul unui semnal sonor și al indicaţiei de detectare a obstacolului
*.

Senzor din faţăSenzor spateSenzor spate
Faţă Spate
SedanSport
Senzor din colţul faţă Senzor colţ spateSenzor colţ spate
AVERTISMENT
Nu vă bazaţi în întregime pe sistemul de senzori de parcare și asiguraţi-vă vizual
că zona din jurul vehiculului este liberă.
Sistemul poate asista șoferul la manevrarea vehiculului înainte și înapoi în timpul
parcării. Distanţele de detectare ale senzorilor sunt limitate, de aceea, în cazul în
care conduceţi vehiculul bazându-vă doar pe acest sistem, puteţi produce un
accident. Atunci când conduceţi, asiguraţi-vă întotdeauna vizual că zona este
liberă.
În timp ce conduceţi
Sistemul de senzori de parcare
*Anumite modele.4-187

NOTĂ
•Nu instalaţi accesorii în zona de detectare a senzorilor. Pot afecta funcţionarea
sistemului.
•În funcţie de tipul de obstacol și de condiţiile înconjurătoare, zona de detectare a
senzorului poate fi limitată sau este posibil ca senzorii să nu detecteze obstacolele.
•Este posibil ca sistemul să nu funcţioneze în următoarele condiţii:
•Noroi, gheaţă sau zăpadă în zona senzorului (revine la funcţionarea normală la
îndepărtarea acestora).
•Zona senzorului este îngheţată (revine la funcţionarea normală atunci când gheaţa se
topește).
•Senzorul este acoperit cu mâna.
•Senzorul este lovit cu putere.
•Vehiculul este foarte înclinat.
•În condiţii de temperatură extrem de ridicată sau scăzută.
•Vehiculul este condus pe drumuri denivelate, înclinate, acoperite cu pietriș sau iarbă.
•Un obiect care generează ultrasunete se află lângă vehicul, precum claxonul altui
vehicul, sunetul motorului unei motociclete, sunetul cauzat de trecerea unui vehicul
de dimensiuni mari, senzorii altui vehicul.
•Vehiculul este condus pe ploaie puternică sau pe carosabil ud.
•Un deflector disponibil în comerţ sau o antenă pentru un emiţător radio este instalat
pe vehicul.
•Vehiculul se deplasează spre o bordură înaltă sau pătrată.
•Un obstacol este prea aproape de senzor.
•Este posibil ca obstacolele de sub bara de protecţie să nu fie detectate. Este posibil ca
obstacolele care sunt mai joase decât bara de protecţie sau sunt subţiri să fie iniţial
detectate, dar acestea nu mai sunt detectate pe măsură ce vehiculul se apropie.
•Este posibil ca următoarele tipuri de obstacole să nu fie detectate:
•Obiectele subţiri precum cablurile sau sfoara
•Obiectele care absorb ultrasunetele precum bumbacul sau zăpada
•Obiectele ascuţite
•Obiectele foarte înalte și cele care sunt mai late la vârf
•Obiectele mici, scurte
•Verificaţi întotdeauna sistemul la un service autorizat, recomandarea noastră fiind un
reprezentant autorizat Mazda, dacă bara de protecţie este lovită, chiar și într-un
accident minor. Dacă senzorii sunt deplasaţi, nu mai pot detecta obstacolele.
În timp ce conduceţi
Sistemul de senzori de parcare
4-188
