MAZDA MODEL 3 HATCHBACK 2016 Betriebsanleitung (in German)

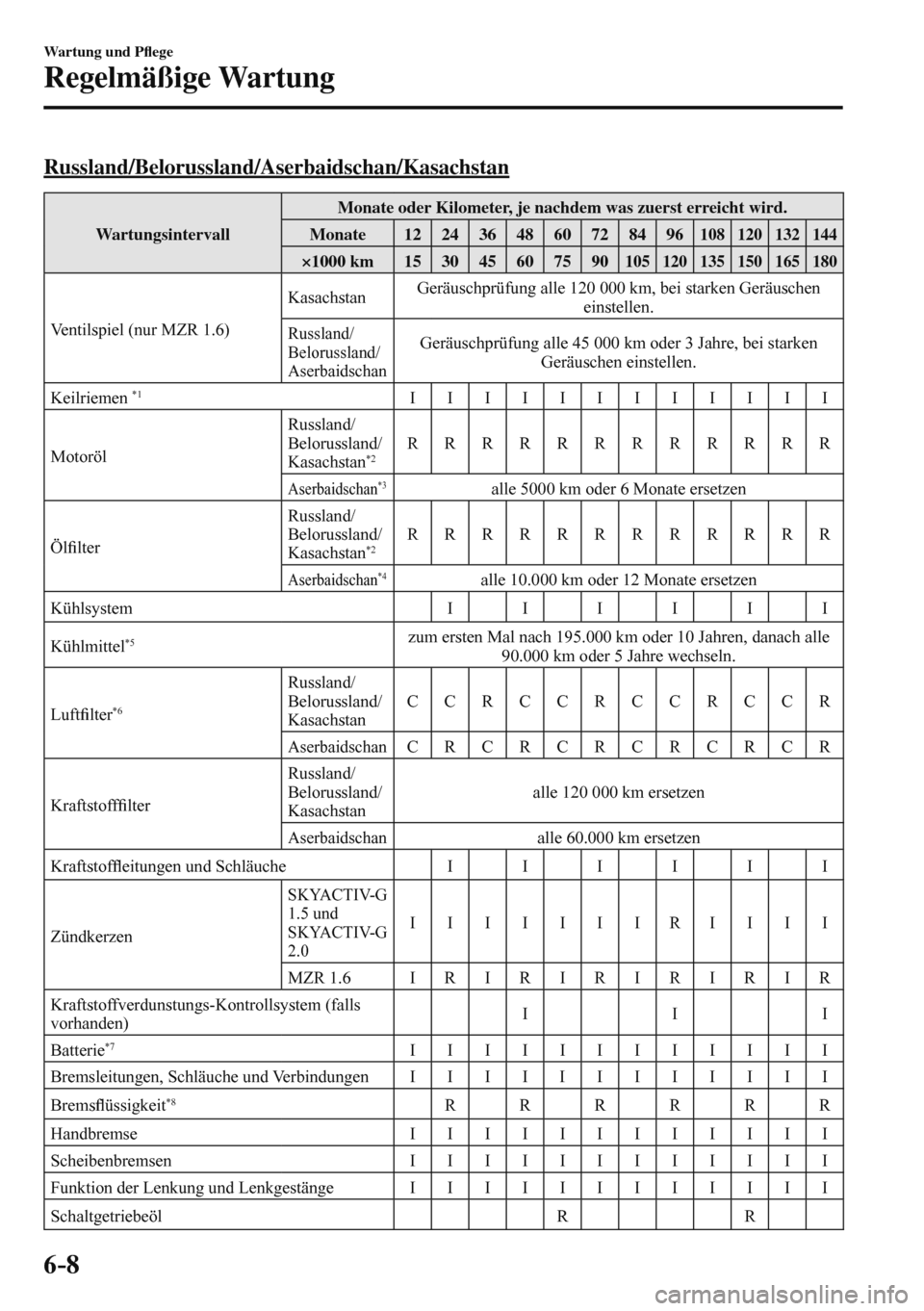

6–8
Wartung und PÀ ege
Regelmäßige Wartung
Russland/Belorussland/Aserbaidschan/Kasachstan
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Ventilspiel (nur MZR 1.6) Kasachstan Geräuschprüfung alle 120 000 km, bei starken Geräuschen
einstellen. Russland/
Belorussland/
Aserbaidschan Geräuschprüfung alle 45 000 km oder 3 Jahre, bei starken
Geräuschen einstellen.
Keilriemen
*1 I I I I I I I I I I I I
Motoröl Russland/
Belorussland/
Kasachstan
*2 R R R R R R R R R R R R
Aserbaidschan *3 alle 5000 km oder 6 Monate ersetzen
Öl¿ lter Russland/
Belorussland/
Kasachstan
*2 R R R R R R R R R R R R
Aserbaidschan *4 alle 10.000 km oder 12 Monate ersetzen
Kühlsystem I I I I I I
Kühlmittel
*5 zum ersten Mal nach 195.000 km oder 10 Jahren, danach alle
90.000 km oder 5 Jahre wechseln.
Luft¿ lter
*6 Russland/
Belorussland/
Kasachstan C C R C C R C C R C C R
Aserbaidschan C R C R C R C R C R C R
Kraftstoff¿ lter Russland/
Belorussland/
Kasachstan alle 120 000 km ersetzen
Aserbaidschan alle 60.000 km ersetzen
KraftstofÀ eitungen und Schläuche I I I I I I
Zündkerzen
SKYACTIV-G
1.5 und
SKYACTIV-G
2.0
I I I I I I I R I I I I
MZR 1.6 I R I R I R I R I R I R
Kraftstoffverdunstungs-Kontrollsystem (falls
vorhanden) I I I
Batterie
*7 I I I I I I I I I I I I
Bremsleitungen, Schläuche und Verbindungen I I I I I I I I I I I I
BremsÀ üssigkeit
*8 R R R R R R
Handbremse I I I I I I I I I I I I
Scheibenbremsen I I I I I I I I I I I I
Funktion der Lenkung und Lenkgestänge I I I I I I I I I I I I
Schaltgetriebeöl R R

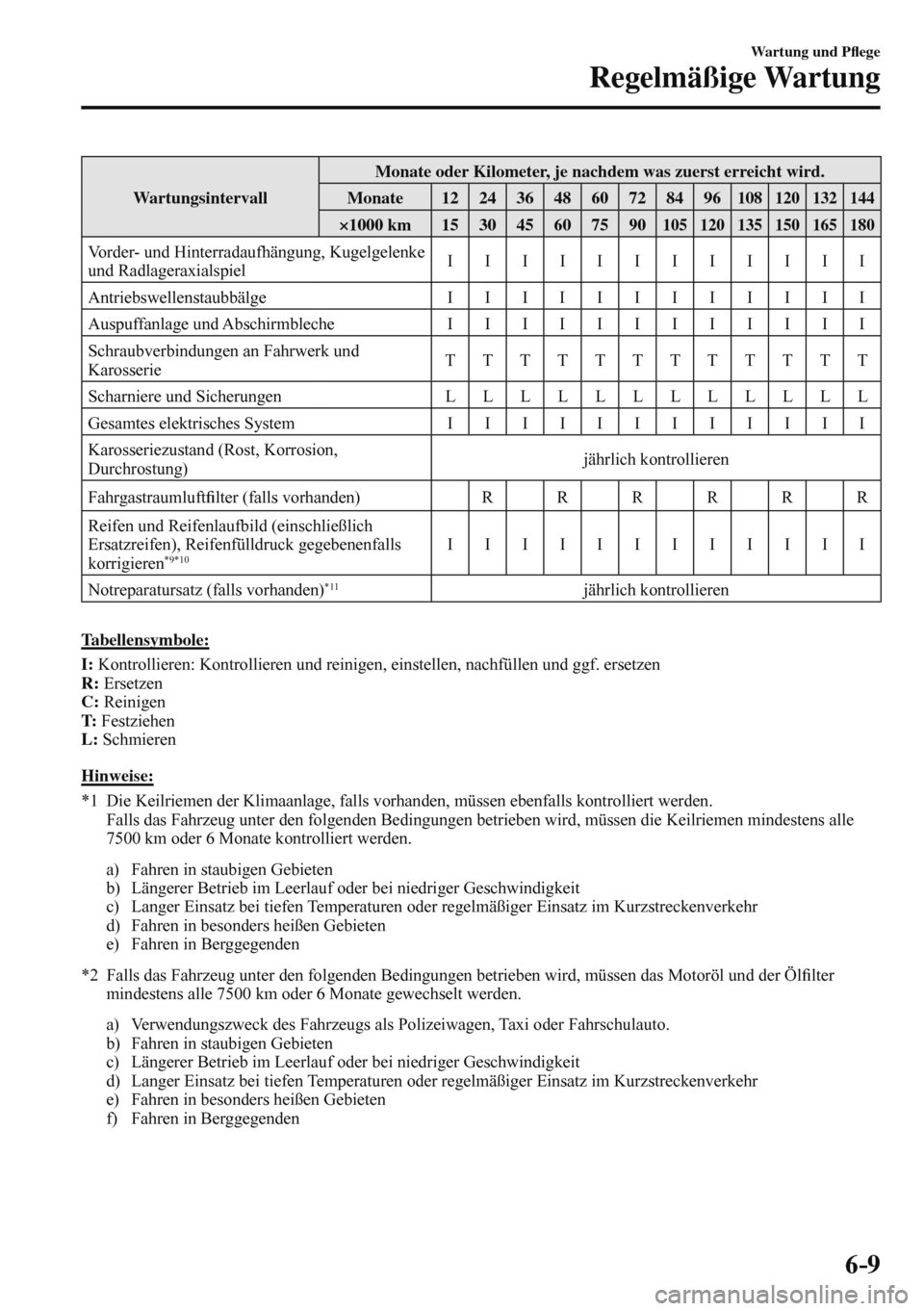

6–9
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Vorder- und Hinterradaufhängung, Kugelgelenke
und Radlageraxialspiel I I I I I I I I I I I I
Antriebswellenstaubbälge I I I I I I I I I I I I
Auspuffanlage und Abschirmbleche I I I I I I I I I I I I
Schraubverbindungen an Fahrwerk und
Karosserie T T T T T T T T T T T T
Scharniere und Sicherungen L L L L L L L L L L L L
Gesamtes elektrisches System I I I I I I I I I I I I
Karosseriezustand (Rost, Korrosion,
Durchrostung) jährlich kontrollieren
Fahrgastraumluft¿ lter (falls vorhanden) R R R R R R
Reifen und Reifenlaufbild (einschließlich
Ersatzreifen), Reifenfülldruck gegebenenfalls
korrigieren
*9*10 I I I I I I I I I I I I
Notreparatursatz (falls vorhanden) *11 jährlich kontrollieren
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T : Festziehen
L : Schmieren
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle
7500 km oder 6 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Öl¿ lter
mindestens alle 7500 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden



6–10
Wartung und PÀ ege
Regelmäßige Wartung
*3 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, muss das Motoröl mindestens alle 2500
km oder 3 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*4 Falls das Fahrzeug vorwiegend unter den folgenden Bedingungen betrieben wird, muss der Motoröl¿ lter alle
5000 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*6 Falls das Fahrzeug in besonders staubigen Gebieten gefahren wird, muss der Fahrgastraumluft¿ lter alle 7500
km bzw. 6 Monate gereinigt werden.
*7 Kontrollieren Sie den Batteriesäurestand, das spezi¿ sche Gewicht und das Aussehen. Bei einer versiegelten
Batterie ist nur eine Kontrolle der Außenseite notwendig.
*8 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die BremsÀ üssigkeit jährlich ausgewechselt
werden.
*9 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*10 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*11 Kontrollieren Sie die Verwendungsfrist der ReifenreparaturÀ üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die ReifenreparaturÀ üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.

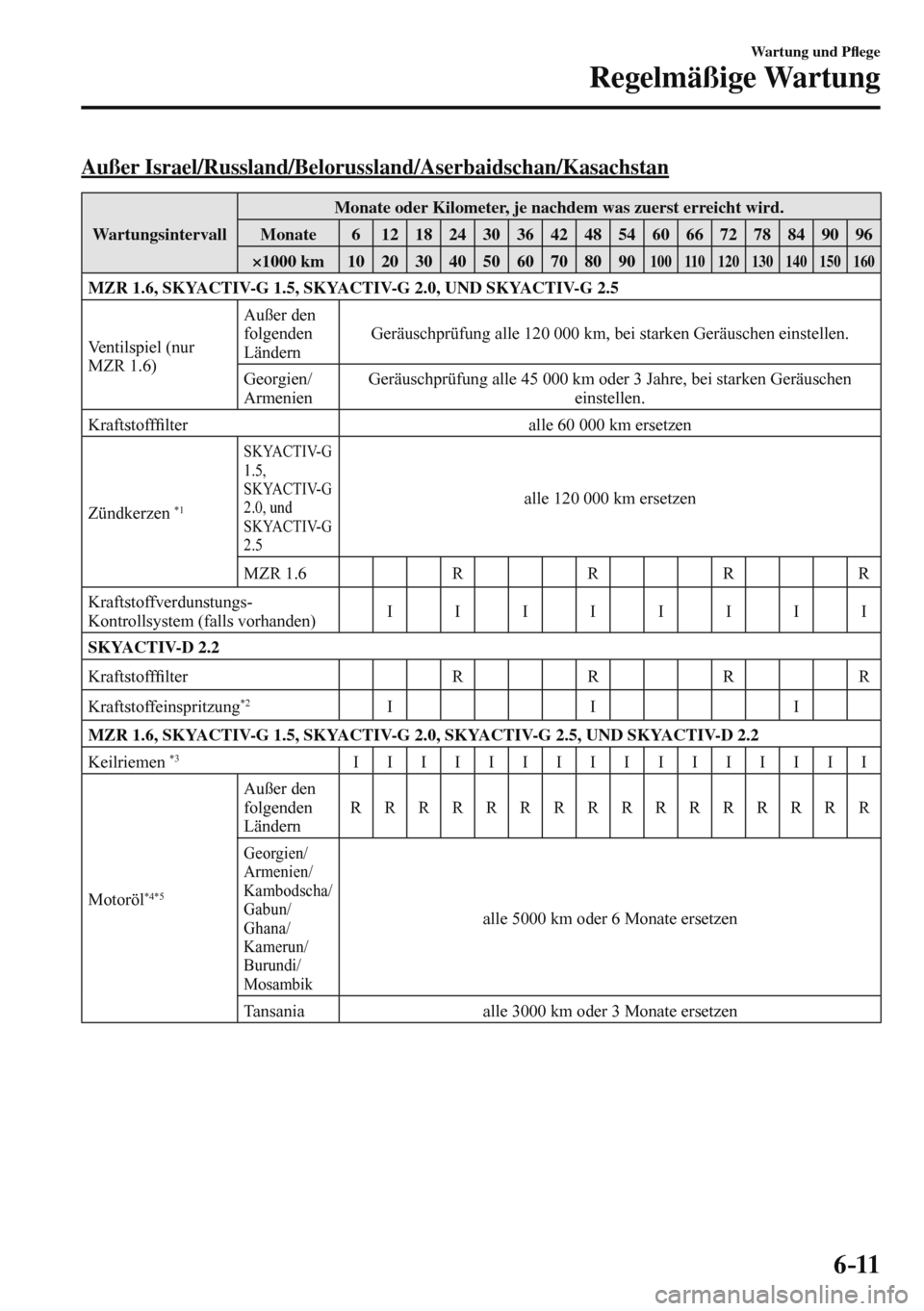

6–11
Wartung und PÀ ege
Regelmäßige Wartung
Außer Israel/Russland/Belorussland/Aserbaidschan/Kasachstan
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, UND SKYACTIV-G 2.5
Ventilspiel (nur
MZR 1.6) Außer den
folgenden
Ländern Geräuschprüfung alle 120 000 km, bei starken Geräuschen einstellen.
Georgien/
Armenien Geräuschprüfung alle 45 000 km oder 3 Jahre, bei starken Geräuschen
einstellen.
Kraftstoff¿ lter alle 60 000 km ersetzen
Zündkerzen
*1
SKYACTIV-G
1.5,
SKYACTIV-G
2.0, und
SKYACTIV-G
2.5
alle 120 000 km ersetzen
MZR 1.6 R R R R
Kraftstoffverdunstungs-
Kontrollsystem (falls vorhanden) I I I I I I I I
SKYACTIV-D 2.2
Kraftstoff¿ lter R R R R
Kraftstoffeinspritzung
*2 I I I
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5, UND SKYACTIV-D 2.2
Keilriemen
*3 I I I I I I I I I I I I I I I I
Motoröl
*4*5 Außer den
folgenden
Ländern R R R R R R R R R R R R R R R R
Georgien/
Armenien/
Kambodscha/
Gabun/
Ghana/
Kamerun/
Burundi/
Mosambik
alle 5000 km oder 6 Monate ersetzen
Tansania alle 3000 km oder 3 Monate ersetzen

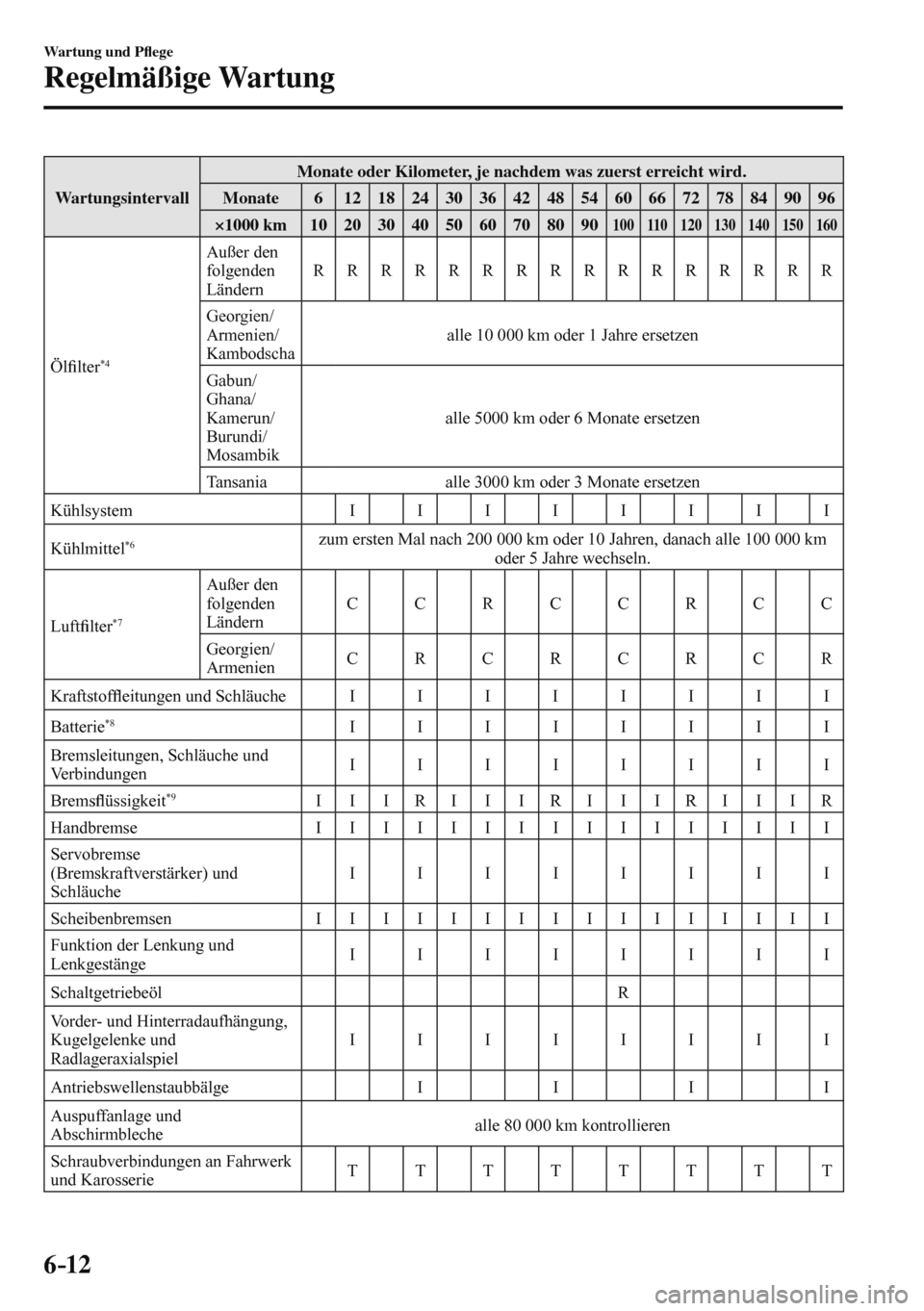

6–12
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
Öl¿ lter *4 Außer den
folgenden
Ländern R R R R R R R R R R R R R R R R
Georgien/
Armenien/
Kambodscha alle 10 000 km oder 1 Jahre ersetzen
Gabun/
Ghana/
Kamerun/
Burundi/
Mosambik alle 5000 km oder 6 Monate ersetzen
Tansania alle 3000 km oder 3 Monate ersetzen
Kühlsystem I I I I I I I I
Kühlmittel
*6 zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle 100 000 km
oder 5 Jahre wechseln.
Luft¿ lter
*7 Außer den
folgenden
Ländern C C R C C R C C
Georgien/
Armenien C R C R C R C R
KraftstofÀ eitungen und Schläuche I I I I I I I I
Batterie
*8 I I I I I I I I
Bremsleitungen, Schläuche und
Verbindungen I I I I I I I I
BremsÀ üssigkeit
*9 I I I R I I I R I I I R I I I R
Handbremse I I I I I I I I I I I I I I I I
Servobremse
(Bremskraftverstärker) und
Schläuche I I I I I I I I
Scheibenbremsen I I I I I I I I I I I I I I I I
Funktion der Lenkung und
Lenkgestänge I I I I I I I I
Schaltgetriebeöl R
Vorder- und Hinterradaufhängung,
Kugelgelenke und
Radlageraxialspiel I I I I I I I I
Antriebswellenstaubbälge I I I I
Auspuffanlage und
Abschirmbleche alle 80 000 km kontrollieren
Schraubverbindungen an Fahrwerk
und Karosserie T T T T T T T T

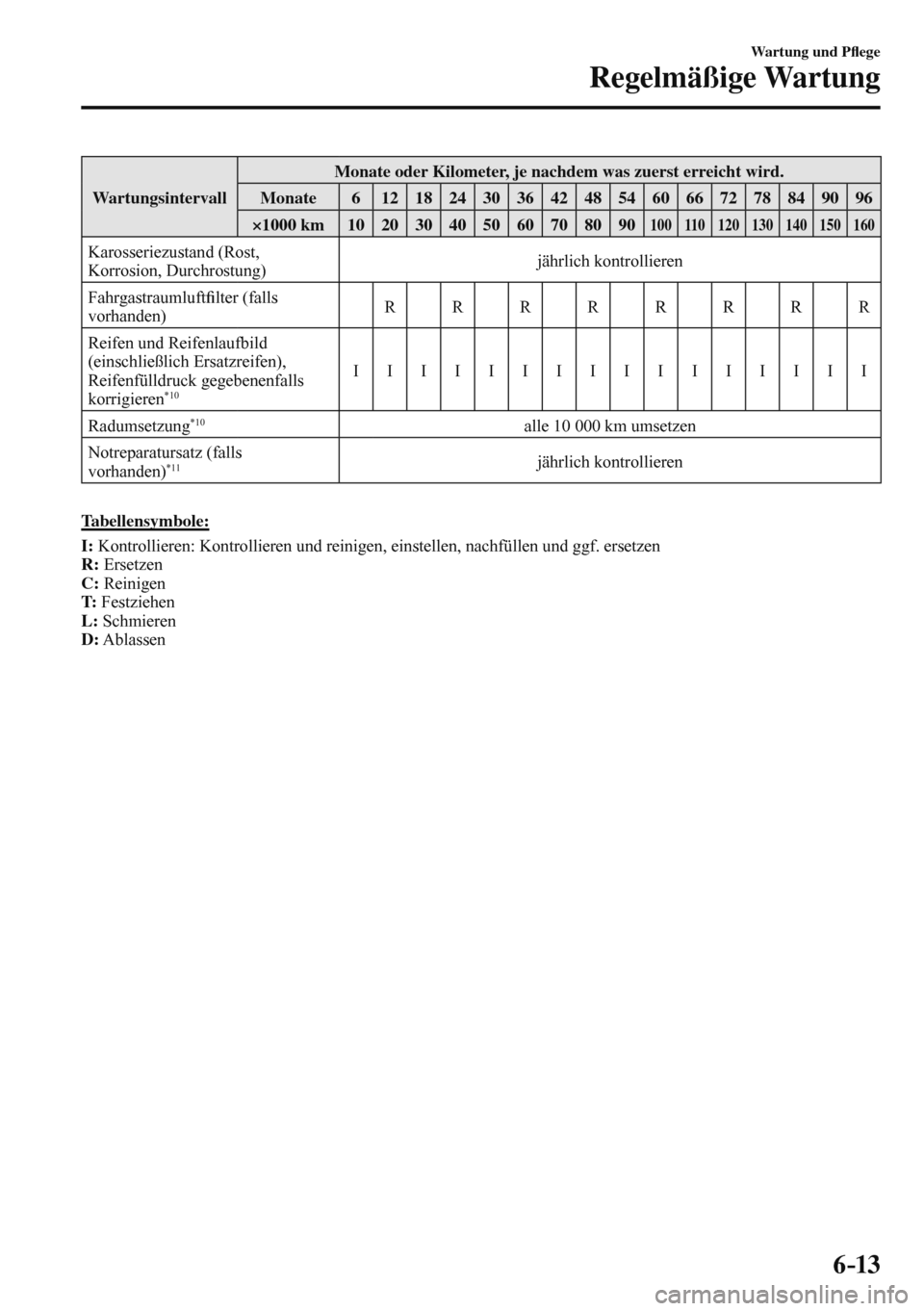

6–13
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
Karosseriezustand (Rost,
Korrosion, Durchrostung) jährlich kontrollieren
Fahrgastraumluft¿ lter (falls
vorhanden) R R R R R R R R
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen),
Reifenfülldruck gegebenenfalls
korrigieren
*10 I I I I I I I I I I I I I I I I
Radumsetzung *10 alle 10 000 km umsetzen
Notreparatursatz (falls
vorhanden)
*11 jährlich kontrollieren
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T : Festziehen
L : Schmieren
D : Ablassen


6–14
Wartung und PÀ ege
Regelmäßige Wartung
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. jährlich geprüft werden, bevor sie im
vorgeschriebenen Intervall ausgetauscht werden.
Armenien, Angola, Bolivien, Burundi, Britische Jungferninseln, Kambodscha, Kamerun, Chile, Costa Rica,
Curacao, El Salvador, Gabun, Ghana, Georgien, Guatemala, Haiti, Honduras, Hongkong, Iran, Jordanien,
Macao, Mongolei, Mozambik, Myanmar, Nigeria, Nicaragua, Papua-Neuguinea, Peru, Philippinen, Seychellen,
Syrien, Tansania, Vereinigte Arabische Emirate, Vietnam, Zaire, Zimbabwe
*2 Korrektur der Kraftstoffeinspritzmenge ausführen.
*3 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen öfter als in den
empfohlenen Abständen kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*4 Falls das Fahrzeug hauptsächlich unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der
Öl¿ lter in kürzeren Abständen gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Für SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*6 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*7 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luft¿ lter in kürzeren
Abständen ausgetauscht werden.
*8 Kontrollieren Sie den Batteriesäurestand, das spezi¿ sche Gewicht und das Aussehen. Falls das Fahrzeug in
besonders heißen oder kalten Gebieten gefahren wird, müssen der Batteriesäurestand und das spezi¿ sche
Gewicht alle 10 000 km bzw. 6 Monate überprüft werden. Bei einer versiegelten Batterie ist nur eine Kontrolle
der Außenseite notwendig.
*9 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die BremsÀ üssigkeit jährlich ausgewechselt
werden.
*10 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*11 Kontrollieren Sie die Verwendungsfrist der ReifenreparaturÀ üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die ReifenreparaturÀ üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.

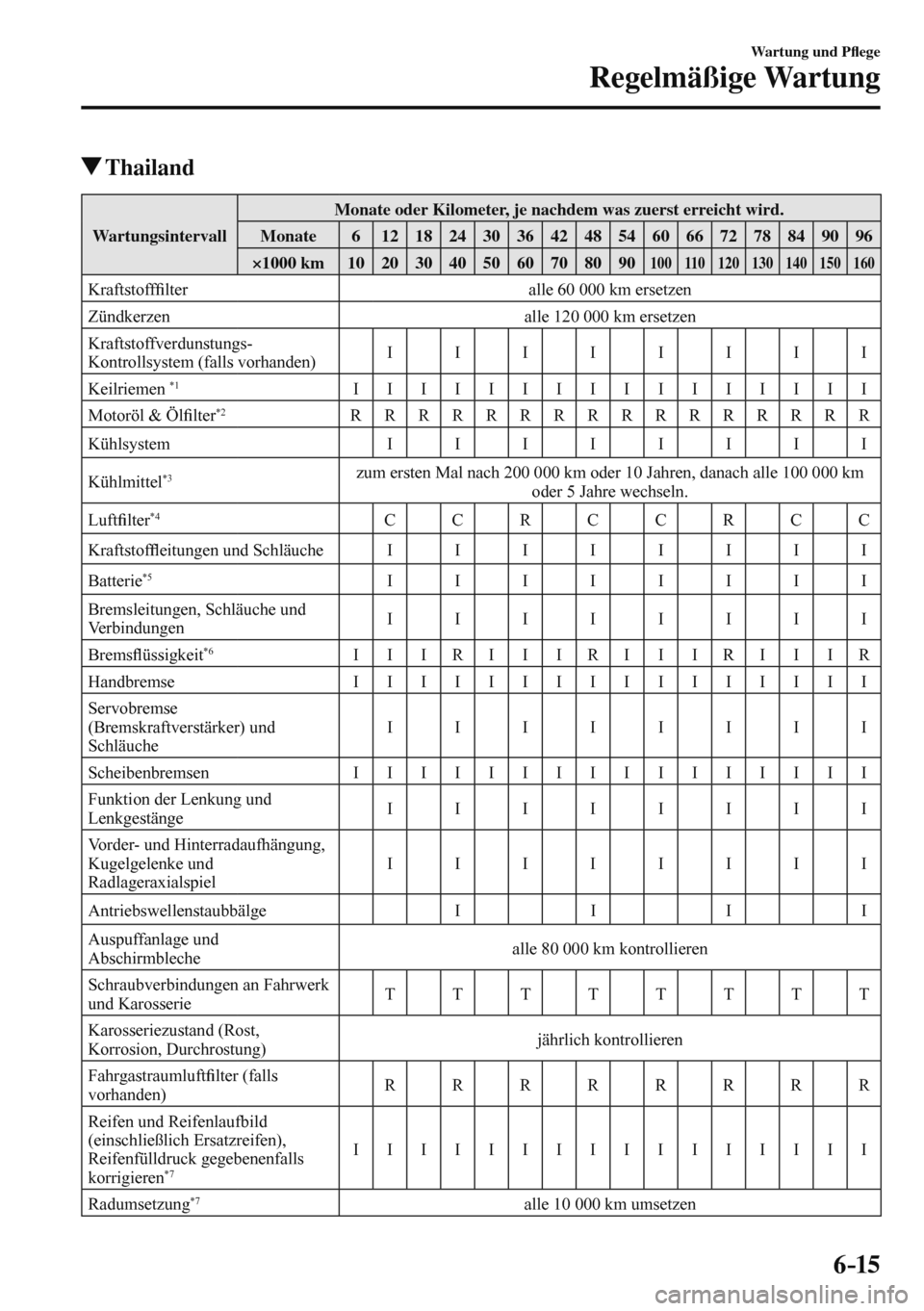

6–15
Wartung und PÀ ege
Regelmäßige Wartung
Thailand
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
Kraftstoff¿ lter alle 60 000 km ersetzen
Zündkerzen alle 120 000 km ersetzen
Kraftstoffverdunstungs-
Kontrollsystem (falls vorhanden) I I I I I I I I
Keilriemen
*1 I I I I I I I I I I I I I I I I
Motoröl & Öl¿ lter *2 R R R R R R R R R R R R R R R R
Kühlsystem I I I I I I I I
Kühlmittel
*3 zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle 100 000 km
oder 5 Jahre wechseln.
Luft¿ lter
*4 C C R C C R C C
KraftstofÀ eitungen und Schläuche I I I I I I I I
Batterie
*5 I I I I I I I I
Bremsleitungen, Schläuche und
Verbindungen I I I I I I I I
BremsÀ üssigkeit
*6 I I I R I I I R I I I R I I I R
Handbremse I I I I I I I I I I I I I I I I
Servobremse
(Bremskraftverstärker) und
Schläuche I I I I I I I I
Scheibenbremsen I I I I I I I I I I I I I I I I
Funktion der Lenkung und
Lenkgestänge I I I I I I I I
Vorder- und Hinterradaufhängung,
Kugelgelenke und
Radlageraxialspiel I I I I I I I I
Antriebswellenstaubbälge I I I I
Auspuffanlage und
Abschirmbleche alle 80 000 km kontrollieren
Schraubverbindungen an Fahrwerk
und Karosserie T T T T T T T T
Karosseriezustand (Rost,
Korrosion, Durchrostung) jährlich kontrollieren
Fahrgastraumluft¿ lter (falls
vorhanden) R R R R R R R R
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen),
Reifenfülldruck gegebenenfalls
korrigieren
*7 I I I I I I I I I I I I I I I I
Radumsetzung *7 alle 10 000 km umsetzen


6–16
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
Notreparatursatz (falls
vorhanden) *8 jährlich kontrollieren
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T : Festziehen
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen öfter als in den
empfohlenen Abständen kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug hauptsächlich unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der
Öl¿ lter in kürzeren Abständen gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*3 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*4 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luft¿ lter in kürzeren
Abständen ausgetauscht werden.
*5 Kontrollieren Sie den Batteriesäurestand, das spezi¿ sche Gewicht und das Aussehen. Falls das Fahrzeug in
besonders heißen oder kalten Gebieten gefahren wird, müssen der Batteriesäurestand und das spezi¿ sche
Gewicht alle 10 000 km bzw. 6 Monate überprüft werden. Bei einer versiegelten Batterie ist nur eine Kontrolle
der Außenseite notwendig.
*6 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die BremsÀ üssigkeit jährlich ausgewechselt
werden.
*7 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*8 Kontrollieren Sie die Verwendungsfrist der ReifenreparaturÀ üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die ReifenreparaturÀ üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.

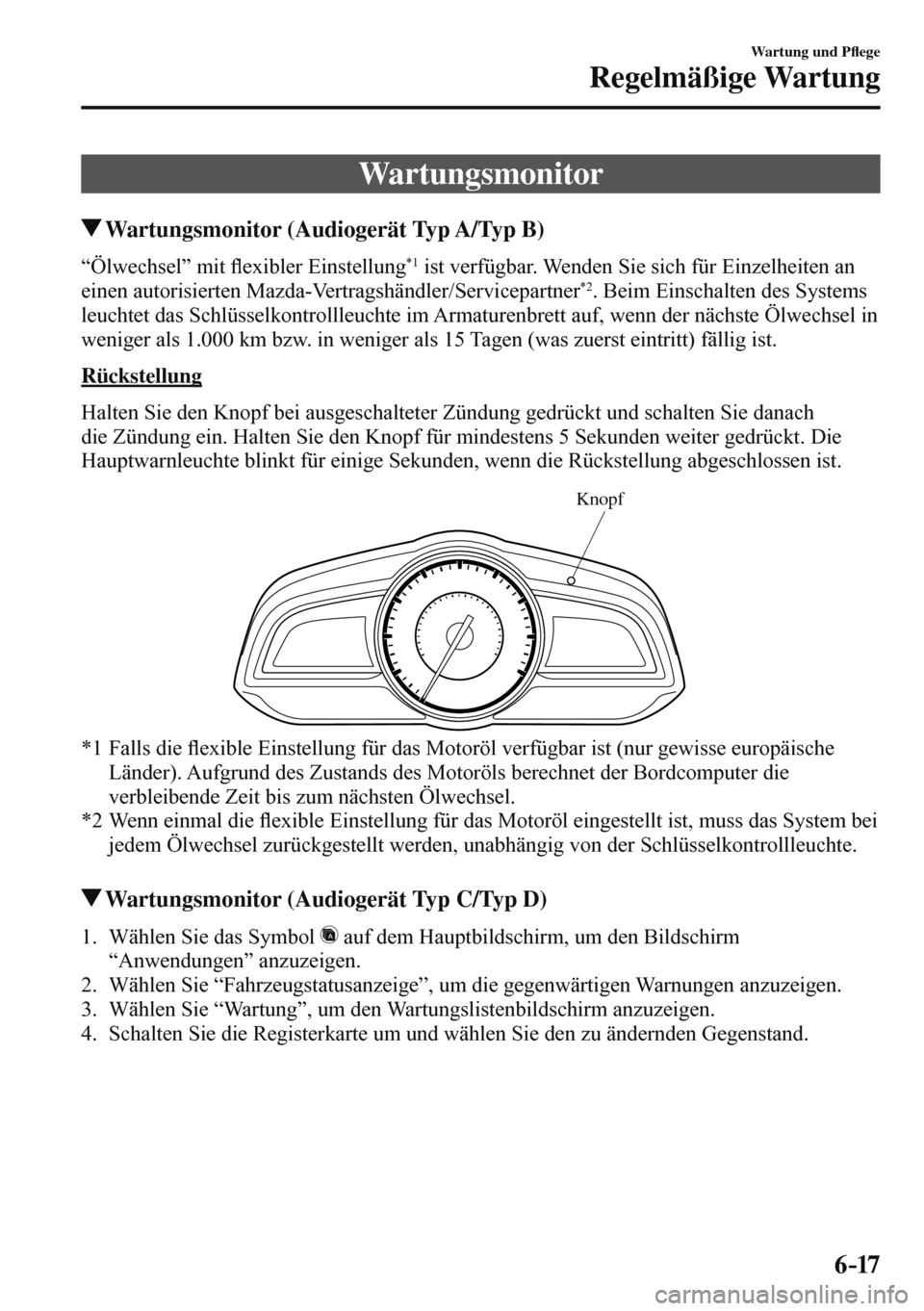

6–17
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsmonitor
Wartungsmonitor (Audiogerät Typ A/Typ B)
“Ölwechsel” mit À exibler Einstellung *1 ist verfügbar. Wenden Sie sich für Einzelheiten an
einen autorisierten Mazda-Vertragshändler/Servicepartner *2 . Beim Einschalten des Systems
leuchtet das Schlüsselkontrollleuchte im Armaturenbrett auf, wenn der nächste Ölwechsel in
weniger als 1.000 km bzw. in weniger als 15 Tagen (was zuerst eintritt) fällig ist.

Rückstellung
Halten Sie den Knopf bei ausgeschalteter Zündung gedrückt und schalten Sie danach
die Zündung ein. Halten Sie den Knopf für mindestens 5 Sekunden weiter gedrückt. Die
Hauptwarnleuchte blinkt für einige Sekunden, wenn die Rückstellung abgeschlossen ist.

Knopf

*1 Falls die À exible Einstellung für das Motoröl verfügbar ist (nur gewisse europäische
Länder). Aufgrund des Zustands des Motoröls berechnet der Bordcomputer die
verbleibende Zeit bis zum nächsten Ölwechsel.
*2 Wenn einmal die À exible Einstellung für das Motoröl eingestellt ist, muss das System bei
jedem Ölwechsel zurückgestellt werden, unabhängig von der Schlüsselkontrollleuchte.

Wartungsmonitor (Audiogerät Typ C/Typ D)
1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Bildschirm
“Anwendungen” anzuzeigen.
2. Wählen Sie “Fahrzeugstatusanzeige”, um die gegenwärtigen Warnungen anzuzeigen.
3. Wählen Sie “Wartung”, um den Wartungslistenbildschirm anzuzeigen.
4. Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.
