MAZDA MODEL 3 HATCHBACK 2016 Handleiding (in Dutch)

5–15
Interieurvoorzieningen
Klimaatregelsysteem
Automatische airconditioning met tweevoudige
werkingszone
Klimaatregelinginformatie wordt getoond op de display.
Luchtstromingdisplay Temperatuurinstellingdisplay (Bestuurderszijde)
Functiekeuzedisplay Display van
airconditioningmodus
Temperatuurinstellingdisplay (Passagierszijde)
Luchtinlaatkeuzeschakelaar
(stand voor recirculerende lucht)
Luchtinlaatkeuzeschakelaar(stand voor aanvoer
van buitenlucht) Bestuurderstemperatuurregelknop
AUTO schakelaar
Functiekeuzeregelknop
AanjagerregelschakelaarOFF
schakelaarVoorruitontwasemingsschakelaar
AchterruitverwarmingsschakelaarPassagierstemperatuurregelknop
DUAL schakelaar A/C schakelaar


5–16
Interieurvoorzieningen
Klimaatregelsysteem
Regelschakelaars
AUTO schakelaar
Door het indrukken van de AUTO
schakelaar zullen de volgende functies
automatisch overeenkomstig de gekozen
ingestelde temperatuur geregeld worden:



 Luchtstroomtemperatuur



 Hoeveelheid luchtstroming



 Keuze van de luchtstroomfunctie



 Keuze van aanvoer van buitenlucht/
recirculerende lucht



 Werking van de airconditioning



 Selecteren van A/C of A/C ECO
OPMERKING
AUTO schakelaar indicatielampje


 Wanneer het systeem ingeschakeld
is, geeft dit automatische regeling
aan en het systeem zal automatisch
functioneren.
  Als bij automatische regeling
een van de volgende schakelaars
wordt bediend, gaat het AUTO
schakelaarindicatielampje uit.



 Functiekeuzeregelknop



 Aanjagerregelschakelaar



 Voorruitontwasemingsschakelaar
De functies van andere dan de
bediende schakelaars blijven
werken in de automatische
regeling.
OFF schakelaar
Door het drukken op de OFF schakelaar
wordt het klimaatregelsysteem
uitgeschakeld.
Temperatuurregelknop
Deze knop regelt de temperatuur. Draai
deze rechtsom voor verhoging van
temperatuur en linksom voor verlaging
van temperatuur.



 Wanneer de DUAL schakelaar uit is:
 Draai de
bestuurderstemperatuurregelknop voor
het regelen van de temperatuur voor de
gehele cabine.



 Wanneer de DUAL schakelaar aan is:
 Draai de bestuurders- of
voorpassagierstemperatuurregelknop
voor het onafhankelijk regelen van
de temperatuur aan elke zijde van de
cabine.
OPMERKING
Het klimaatregelsysteem schakelt over
naar de individuele bedieningsmodus
( DUAL schakelaarindicatielampje
brandt) door het draaien van de
voorpassagierstemperatuurregelknop
ook als de DUAL schakelaar uit is,
zodat de temperatuur voor de bestuurder
en voorpassagier afzonderlijk ingesteld
kan worden.
Aanjagerregelschakelaar
De aanjager heeft zeven snelheden. De
gekozen snelheid wordt aangegeven.


5–17
Interieurvoorzieningen
Klimaatregelsysteem
Functiekeuzeregelknop
De gewenste luchtstroom kan worden
gekozen (pagina 5-4 ).
OPMERKING
  Wanneer de luchtstroomfunctie
ingesteld is op stand
en de
temperatuurregelknop ingesteld is op
een gematigde temperatuur, wordt
verwarmde lucht naar de
voetenruimte gevoerd en komt er
lucht van een in vergelijking lagere
temperatuur door de middelste, linker
en rechter luchtuitlaatroosters naar
buiten.
  Druk op de
voorruitontwasemingsschakelaar om
de luchtstroom op
in te stellen.
  In stand wordt de stand voor
aanvoer van buitenlucht automatisch
gekozen.
A/C schakelaar
Door het indrukken van de A/C
schakelaar terwijl de AUTO
schakelaar is ingeschakeld wordt de
airconditioning uitgeschakeld (koeling/
ontvochtigingsfuncties).
Wanneer de aanjagerregelschakelaar
aan is kan de airconditioning in- en
uitgeschakeld worden door het indrukken
van de A/C schakelaar.
Verandert als volgt telkens wanneer de
A/C schakelaar wordt ingedrukt.
A / C
: A/C ECO
:Stop
OPMERKING

 De airconditioning werkt wanneer de
A/C schakelaar wordt ingedrukt, ook
als de aanjager uit is.
  De A/C ECO functie is bedoeld voor
een energiebesparend gebruik van
het klimaatregelsysteem. “ A/C ECO ”
wordt getoond om aan te geven dat
het klimaatregelsysteem optimaal is
ingesteld.
  Wanneer de buitentemperatuur
in de nabijheid komt van 0 °C,
het airconditioningsysteem niet
gebruiken.
Luchtinlaatkeuzeschakelaar
De standen voor aanvoer van buitenlucht
of recirculerende lucht kunnen worden
gekozen. Druk op de schakelaar voor het
kiezen van de stand voor aanvoer van
buitenlucht of recirculerende lucht.
Stand voor recirculerende lucht (
)
De aanvoer van buitenlucht is afgesloten.
Gebruik deze stand bij het rijden door
tunnels, bij het rijden in druk verkeer
(plaatsen met hoge concentraties van
uitlaatgassen) of wanneer snelle koeling
gewenst is.
Stand voor aanvoer van buitenlucht
(
)
Buitenlucht wordt het interieur
binnengelaten. Gebruik deze stand voor
ventilatie of ontdooien van de voorruit.

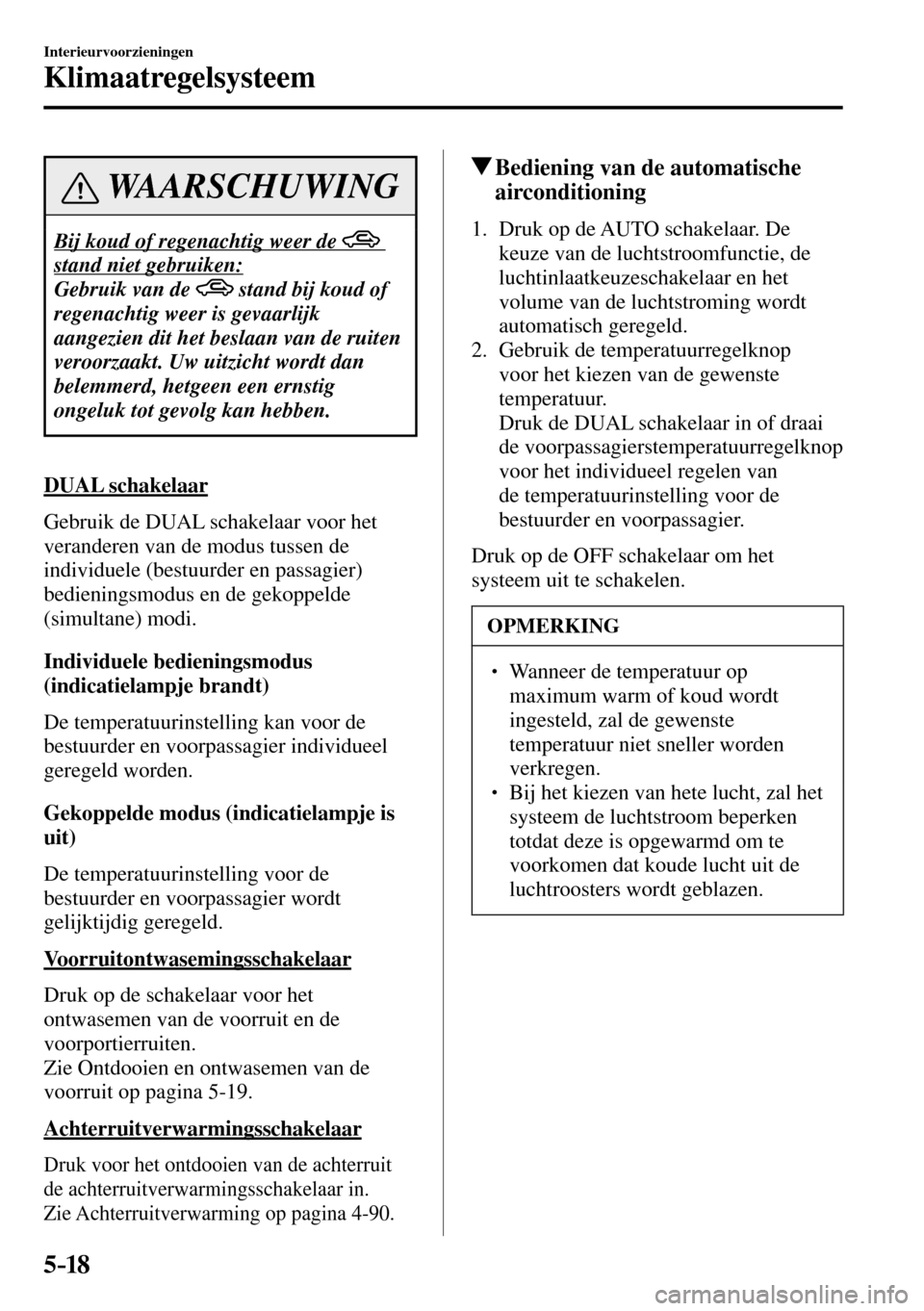

5–18
Interieurvoorzieningen
Klimaatregelsysteem
WAARSCHUWING
Bij koud of regenachtig weer de
stand niet gebruiken:
Gebruik van de
stand bij koud of
regenachtig weer is gevaarlijk
aangezien dit het beslaan van de ruiten
veroorzaakt. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben.
DUAL schakelaar
Gebruik de DUAL schakelaar voor het
veranderen van de modus tussen de
individuele (bestuurder en passagier)
bedieningsmodus en de gekoppelde
(simultane) modi.
Individuele bedieningsmodus
(indicatielampje brandt)
De temperatuurinstelling kan voor de
bestuurder en voorpassagier individueel
geregeld worden.
Gekoppelde modus (indicatielampje is
uit)
De temperatuurinstelling voor de
bestuurder en voorpassagier wordt
gelijktijdig geregeld.
Voorruitontwasemingsschakelaar
Druk op de schakelaar voor het
ontwasemen van de voorruit en de
voorportierruiten.
Zie Ontdooien en ontwasemen van de
voorruit op pagina 5-19 .
Achterruitverwarmingsschakelaar
Druk voor het ontdooien van de achterruit
de achterruitverwarmingsschakelaar in.
Zie Achterruitverwarming op pagina 4-90 .
Bediening van de automatische
airconditioning
1. Druk op de AUTO schakelaar. De
keuze van de luchtstroomfunctie, de
luchtinlaatkeuzeschakelaar en het
volume van de luchtstroming wordt
automatisch geregeld.
2. Gebruik de temperatuurregelknop
voor het kiezen van de gewenste
temperatuur.
Druk de DUAL schakelaar in of draai
de voorpassagierstemperatuurregelknop
voor het individueel regelen van
de temperatuurinstelling voor de
bestuurder en voorpassagier.
Druk op de OFF schakelaar om het
systeem uit te schakelen.
OPMERKING
  Wanneer de temperatuur op
maximum warm of koud wordt
ingesteld, zal de gewenste
temperatuur niet sneller worden
verkregen.
  Bij het kiezen van hete lucht, zal het
systeem de luchtstroom beperken
totdat deze is opgewarmd om te
voorkomen dat koude lucht uit de
luchtroosters wordt geblazen.


5–19
Interieurvoorzieningen
Klimaatregelsysteem
Ontdooien en ontwasemen van de
voorruit
Druk op de
voorruitontwasemingsschakelaar.
In deze stand wordt de stand voor aanvoer
van buitenlucht automatisch gekozen en
wordt de airconditioning automatisch
ingeschakeld. De airconditioning voert dan
ontvochtigde lucht naar de voorruit en de
zijruiten op pagina 5-4 .
De hoeveelheid luchtstroming zal
toenemen.
WAARSCHUWING
Zet bij het ontwasemen de
temperatuurregelaar in de stand voor
hete of warme lucht ( stand):
Gebruik van de stand
met de
temperatuurregelaar in de stand voor
koude lucht is gevaarlijk, aangezien dit
het beslaan van de voorruit kan
veroorzaken. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben.
OPMERKING
Gebruik de temperatuurregelknop om
de temperatuur van de luchtstroom
te verhogen en de ruit sneller te
ontwasemen.
Zonlicht/Temperatuursensor
Zonlichtsensor
Plaats geen voorwerpen op de
zonlichtsensor. Anders kan de afstelling
van de interieurtemperatuur niet correct
worden uitgevoerd.
Zonlichtsensor
Interieurtemperatuursensor
De interieurtemperatuursensor niet
afdekken. Anders kan de afstelling van de
interieurtemperatuur niet correct worden
uitgevoerd.
Interieurtemperatuursensor


5–20
Interieurvoorzieningen
Audio-installatie
A n t e n n e
Antenne (Sedan)
De antenne is in het ruitglas ingebouwd.
OPGELET
Gebruik voor het reinigen van de
binnenzijde van een ruit met een
antenne een zachte doek bevochtigd met
lauw water en veeg de antennedraden
voorzichtig af.
Het gebruik van ruitreinigingsmiddelen
kan beschadiging van de antenne
veroorzaken.
Antenne (Hatchback)
T y p e A
Draai de antenne naar links om hem te
verwijderen.
Draai de antenne naar rechts om hem te
bevestigen.
Let er op de antenne stevig te bevestigen.
VerwijderenInstalleren
OPGELET
  Om beschadiging van de antenne
te voorkomen, deze verwijderen,
alvorens een autowasinstallatie
binnen te rijden of lage doorgangen
te passeren.

 Wees voorzichtig met het gedeelte
rondom de antenne bij het
verwijderen van sneeuw van het
dak. Anders bestaat de kans op
beschadiging van de antenne.
OPMERKING
Het verdient aanbeveling de antenne te
verwijderen en in de cabine op te bergen
wanneer u de auto onbeheerd achterlaat.
T y p e B
Antenne


5–21
Interieurvoorzieningen
Audio-installatie
*Bepaalde modellen.
Type C *
De antenne is in het ruitglas ingebouwd.
OPGELET
Gebruik voor het reinigen van de
binnenzijde van een ruit met een
antenne een zachte doek bevochtigd met
lauw water en veeg de antennedraden
voorzichtig af.
Het gebruik van ruitreinigingsmiddelen
kan beschadiging van de antenne
veroorzaken.
Bedieningstips voor
audio-installatie
WAARSCHUWING
Stel de audio-installatie enkel af
wanneer de auto stilstaat:
Stel de bedieningstoetsen van de
audio-installatie niet tijdens het rijden
af. Afstellen van de audio-installatie
tijdens het rijden is gevaarlijk,
aangezien u hierdoor van de besturing
van de auto kan worden afgeleid,
waardoor een ernstig ongeluk kan
ontstaan.
Ook al zijn de
audiobedieningsschakelaars op het
stuurwiel aanwezig, is het de bedoeling
dat u leert de schakelaars te bedienen
zonder er naar te kijken, zodat u tijdens
het rijden uw maximale aandacht op de
weg kunt houden.
OPGELET
Stel voor veilig rijden het audiovolume
af op een niveau waarbij de geluiden
van buiten de auto voor u goed
hoorbaar blijven, zoals bijvoorbeeld
autoclaxons en vooral sirenes van
hulpverleningsvoertuigen.


5–22
Interieurvoorzieningen
Audio-installatie
OPMERKING
  Om te voorkomen dat de accu
uitgeput raakt, de audio-installatie
niet gedurende langere tijd aan laten
staan terwijl de motor niet draait.
  Als een mobiele telefoon of een CB
radio in of bij de auto wordt gebruikt,
kan dit tot gevolg hebben dat de
audio-installatie storing te horen
geeft, dit duidt er echter niet op dat
de installatie defect is.
Geen vloeistof op de audio-installatie
morsen.
Geen andere voorwerpen dan CD's naar
binnen in de gleuf steken.
Radio-ontvangst
AM karakteristieken
AM signalen buigen rondom obstakels als
gebouwen en bergen en worden door de
ionosfeer weerkaatst.
Dit is de reden waarom deze signalen
langere afstanden kunnen overbruggen dan
FM signalen.
Echter dit kan ook tot gevolg hebben
dat twee zenders tegelijk op dezelfde
frequentie ontvangen worden.
Zender 2 Zender 1 Ionosfeer
FM karakteristieken
Het bereik van een FM zender strekt
zich gewoonlijk uit over een afstand
van ongeveer 40—50 km vanaf de bron.
Aangezien voor FM stereo-uitzendingen
een extra codering nodig is om het geluid
in twee kanalen te splitsen, is het bereik
ervan zelfs nog korter dan dat van mono
(niet-stereo) FM uitzendingen.
FM zender
40—50 km


5–23
Interieurvoorzieningen
Audio-installatie
De signalen van FM zenders zijn
vergelijkbaar met lichtstralen, aangezien
deze niet om hoeken kunnen buigen
maar wel weerkaatst kunnen worden. In
tegenstelling tot AM signalen, kunnen FM
signalen niet verder reiken dan de horizon.
Dit is de reden waarom FM zenders geen
grote afstanden kunnen overbruggen,
hetgeen AM zenders wel kunnen.
AM golf FM golf
FM golf
100—200 km Ionosfeer
Atmosferische omstandigheden kunnen
eveneens van invloed zijn op de FM
ontvangst. Een hoge vochtigheid kan
slechte ontvangst veroorzaken. Echter op
bewolkte dagen kan de ontvangst beter
zijn dan op heldere dagen.
Vervorming van het signaal door
weerkaatsing
Aangezien FM signalen door obstakels
weerkaatst kunnen worden, bestaat de
kans dat het rechtstreekse signaal en het
weerkaatste signaal gelijktijdig ontvangen
worden. Hierdoor wordt de ontvangst
enigszins vertraagd, waardoor een
ongelijkmatig of vervormd geluid ontstaat.
Dit probleem kan zich ook voordoen bij
ontvangst dicht in de buurt van de zender.
Weerkaatste golf
Direct
Trillend/overspringend geluid
FM signalen bewegen zich voort in
rechte lijnen en worden afgezwakt in
valleien, tussen hoge gebouwen, bergen
en dergelijke. De ontvangst op dit soort
plaatsen kan langzaam wegvallen en kan
hinderlijke storende geluiden veroorzaken.
Storing als gevolg van een te zwak
signaal
In sommige stedelijke gebieden is de
ontvangst zwak, aangezien de zender
zich op een te grote afstand bevindt. De
ontvangst in dergelijke randgebieden
wordt gekenmerkt door het uiteenvallen
van het geluid.


5–24
Interieurvoorzieningen
Audio-installatie
Storing als gevolg van een te sterk
signaal
Zendsignalen dicht in de buurt van een
zender zijn buitengewoon krachtig.
Storing en het uiteenvallen van het geluid
kan dan de ontvangst hinderen.
Storing als gevolg van ontvangst van
twee zenders met nagenoeg identieke
frequenties
In een gebied waar twee krachtige zenders
op nagenoeg identieke frequenties
uitzenden, is het mogelijk dat de
oorspronkelijk afgestemde zender tijdelijk
verdwijnt en dat de tweede zender wordt
ontvangen. Dit zal eveneens storing tijdens
de ontvangst veroorzaken.
Zender 2
88,3 MHz Zender 1
88,1 MHz
Bedieningstips voor de CD speler
Condensvorming
Onmiddellijk na het inschakelen van de
verwarming wanneer de auto koud is,
bestaat de kans dat de CD of de optische
onderdelen (prisma en lens) in de CD
speler overdekt raken met een laagje
condens. In dat geval zal de CD zodra
deze in het apparaat wordt gestoken
onmiddellijk worden uitgeworpen.
Wanneer een CD met een laagje condens
overdekt is, kan dit verholpen worden
door de disc eenvoudig met een zachte
doek af te vegen. Condensvorming op
optische onderdelen zal natuurlijkerwijs
in ongeveer een uur verdwijnen. Wacht
totdat normale bediening weer mogelijk
is, alvorens te proberen het apparaat te
gebruiken.
