MAZDA MODEL 3 HATCHBACK 2016 Manual del propietario (in Spanish)

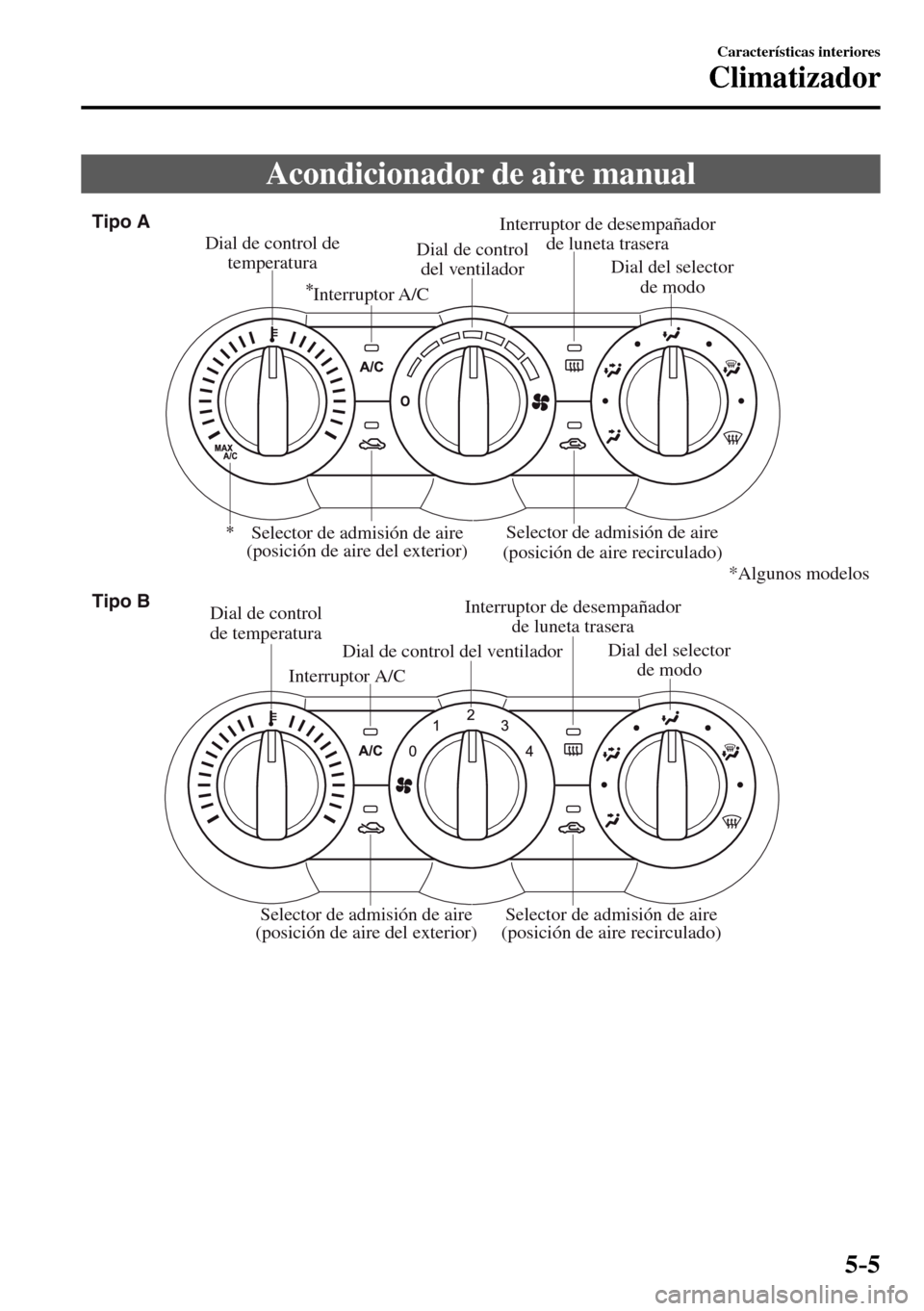

5–5
Características interiores
Climatizador
Acondicionador de aire manual
Interruptor de desempañador
de luneta trasera Dial de control de
temperatura
Dial de control
del ventiladorDial del selector
de modo
Selector de admisión de aire
(posición de aire recirculado)Selector de admisión de aire
(posición de aire del exterior)
*Algunos modelos
Interruptor A/C
Selector de admisión de aire
(posición de aire recirculado) Selector de admisión de aire
(posición de aire del exterior)
Interruptor A/C
Tipo A
Tipo B
Dial de control
de temperaturaInterruptor de desempañador
de luneta trasera
Dial de control del ventiladorDial del selector
de modo

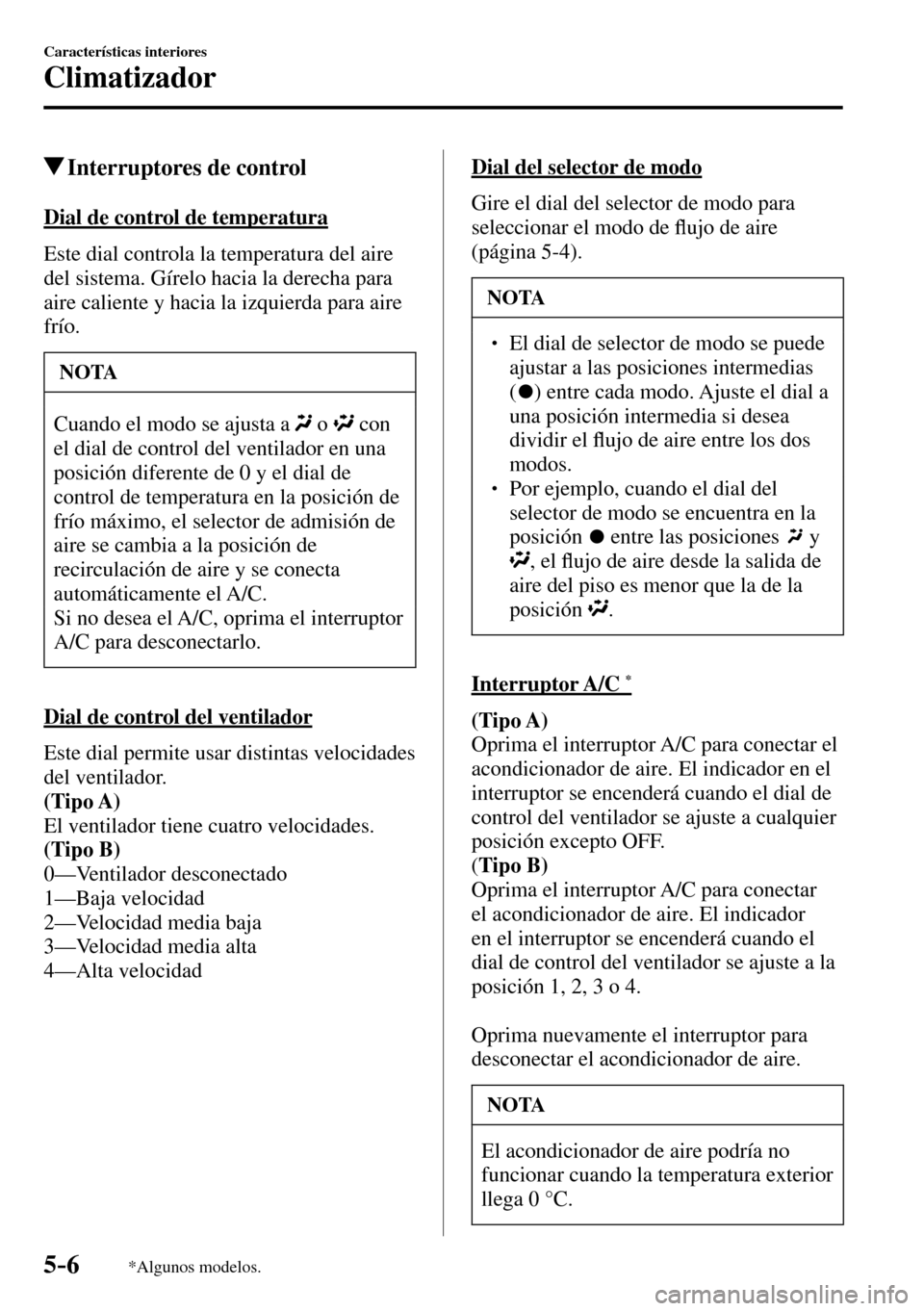

5–6
Características interiores
Climatizador
*Algunos modelos.
Interruptores de control
Dial de control de temperatura
Este dial controla la temperatura del aire
del sistema. Gírelo hacia la derecha para
aire caliente y hacia la izquierda para aire
frío.
NOTA
Cuando el modo se ajusta a o con
el dial de control del ventilador en una
posición diferente de 0 y el dial de
control de temperatura en la posición de
frío máximo, el selector de admisión de
aire se cambia a la posición de
recirculación de aire y se conecta
automáticamente el A/C.
Si no desea el A/C, oprima el interruptor
A/C para desconectarlo.
Dial de control del ventilador
Este dial permite usar distintas velocidades
del ventilador.
(Tipo A)
El ventilador tiene cuatro velocidades.
(Tipo B)
0—Ventilador desconectado
1—Baja velocidad
2—Velocidad media baja
3—Velocidad media alta
4—Alta velocidad
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo de À ujo de aire
(página 5-4 ).
NOTA
  El dial de selector de modo se puede
ajustar a las posiciones intermedias
(
) entre cada modo. Ajuste el dial a
una posición intermedia si desea
dividir el À ujo de aire entre los dos
modos.
  Por ejemplo, cuando el dial del
selector de modo se encuentra en la
posición
entre las posiciones y
, el À ujo de aire desde la salida de
aire del piso es menor que la de la
posición
.
Interruptor A/C
*
(Tipo A)
Oprima el interruptor A/C para conectar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a cualquier
posición excepto OFF.
( Tipo B)
Oprima el interruptor A/C para conectar
el acondicionador de aire. El indicador
en el interruptor se encenderá cuando el
dial de control del ventilador se ajuste a la
posición 1, 2, 3 o 4.
Oprima nuevamente el interruptor para
desconectar el acondicionador de aire.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.

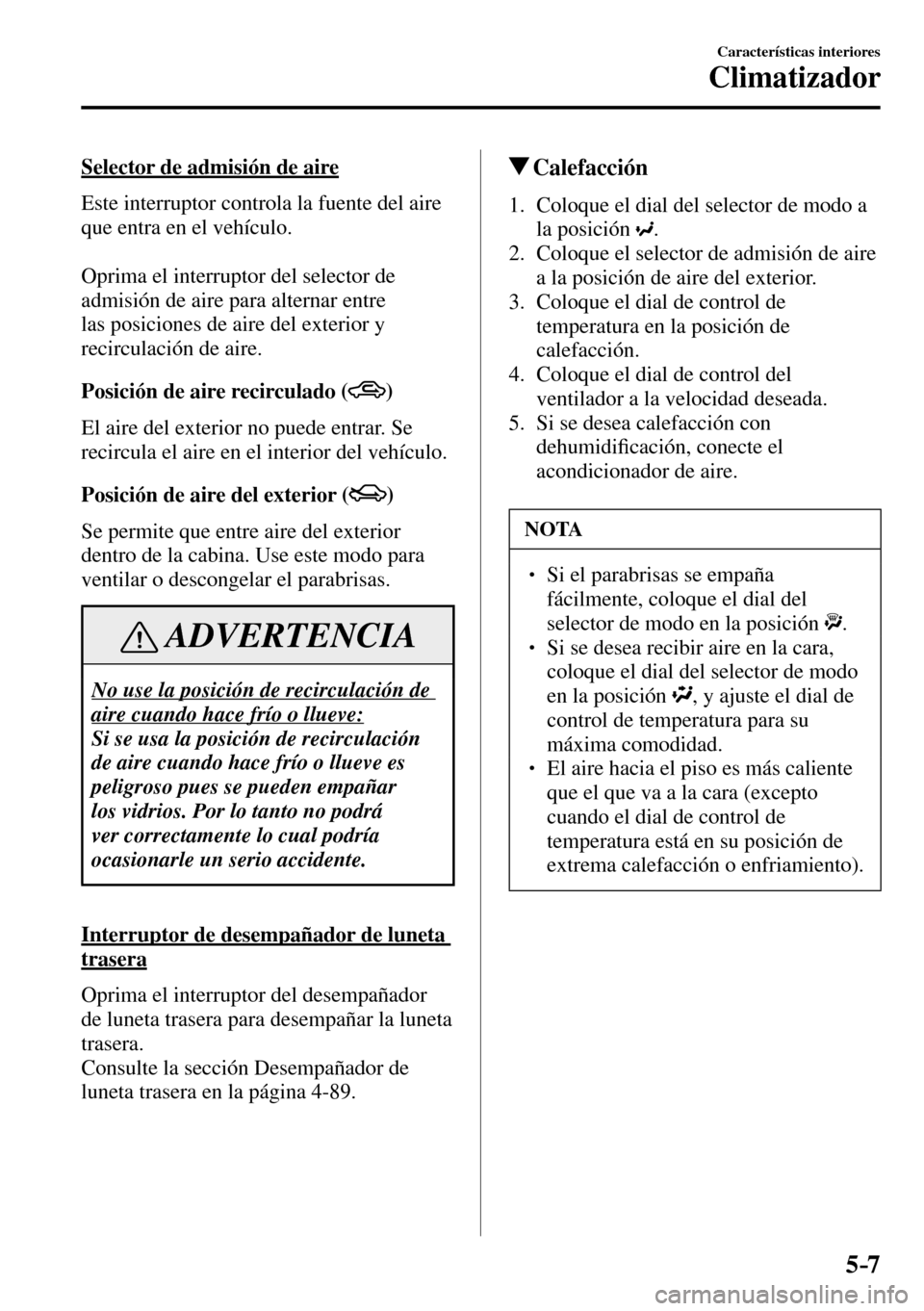

5–7
Características interiores
Climatizador
Selector de admisión de aire
Este interruptor controla la fuente del aire
que entra en el vehículo.
Oprima el interruptor del selector de
admisión de aire para alternar entre
las posiciones de aire del exterior y
recirculación de aire.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
ADVERTENCIA
No use la posición de recirculación de
aire cuando hace frío o llueve:
Si se usa la posición de recirculación
de aire cuando hace frío o llueve es
peligroso pues se pueden empañar
los vidrios. Por lo tanto no podrá
ver correctamente lo cual podría
ocasionarle un serio accidente.
Interruptor de desempañador de luneta
trasera
Oprima el interruptor del desempañador
de luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-89 .
Calefacción
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el selector de admisión de aire
a la posición de aire del exterior.
3. Coloque el dial de control de
temperatura en la posición de
calefacción.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. Si se desea calefacción con
dehumidi¿ cación, conecte el
acondicionador de aire.
NOTA
  Si el parabrisas se empaña
fácilmente, coloque el dial del
selector de modo en la posición
.   Si se desea recibir aire en la cara,
coloque el dial del selector de modo
en la posición
, y ajuste el dial de
control de temperatura para su
máxima comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).

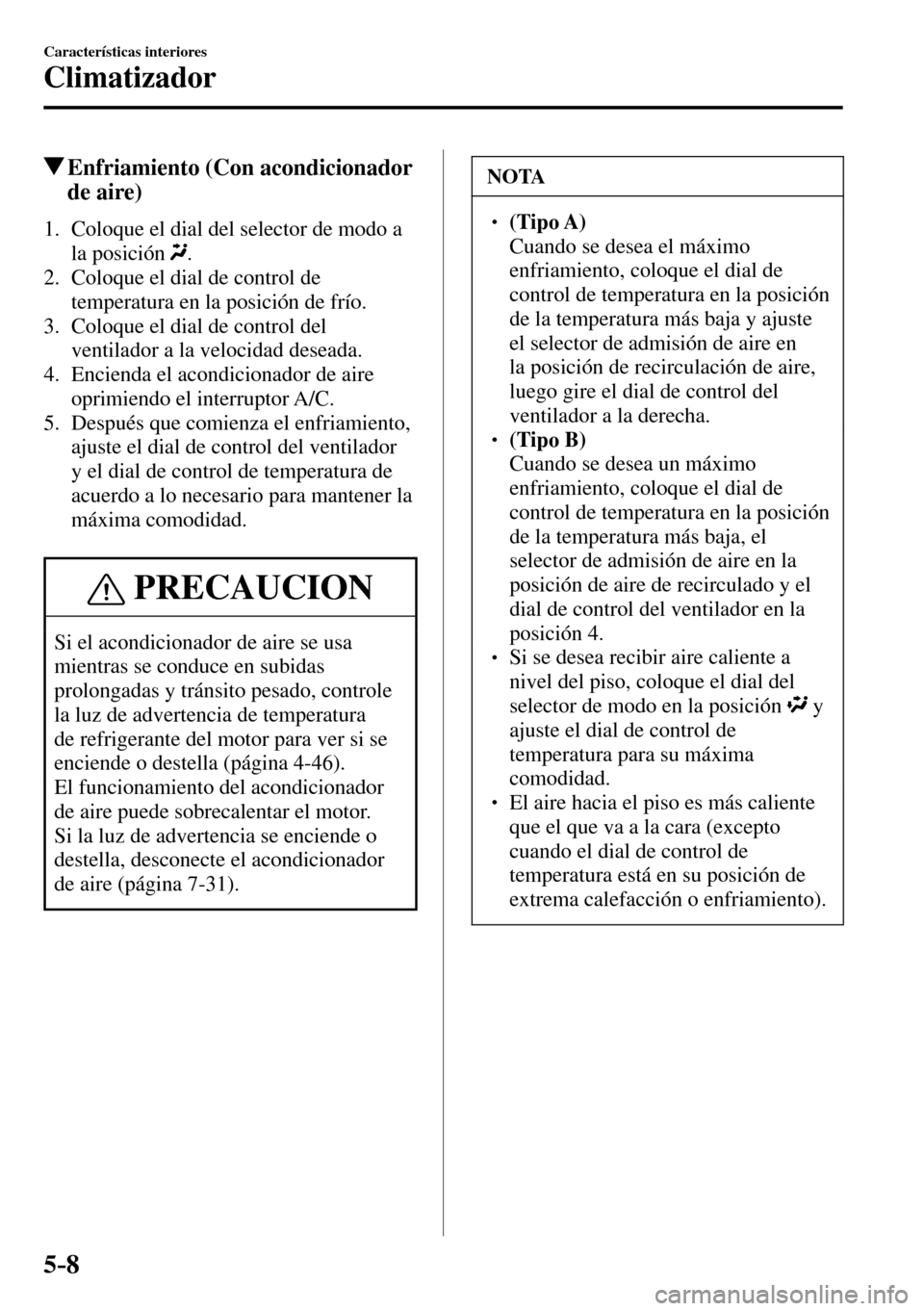

5–8
Características interiores
Climatizador
Enfriamiento (Con acondicionador
de aire)
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de
temperatura en la posición de frío.
3. Coloque el dial de control del
ventilador a la velocidad deseada.
4. Encienda el acondicionador de aire
oprimiendo el interruptor A/C .
5. Después que comienza el enfriamiento,
ajuste el dial de control del ventilador
y el dial de control de temperatura de
acuerdo a lo necesario para mantener la
máxima comodidad.
PRECAUCION
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas y tránsito pesado, controle
la luz de advertencia de temperatura
de refrigerante del motor para ver si se
enciende o destella (página 4-46 ).
El funcionamiento del acondicionador
de aire puede sobrecalentar el motor.
Si la luz de advertencia se enciende o
destella, desconecte el acondicionador
de aire (página 7-31 ).
NOTA
 (Tipo A) Cuando se desea el máximo
enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja y ajuste
el selector de admisión de aire en
la posición de recirculación de aire,
luego gire el dial de control del
ventilador a la derecha.
 (Tipo B) Cuando se desea un máximo
enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja, el
selector de admisión de aire en la
posición de aire de recirculado y el
dial de control del ventilador en la
posición 4.
  Si se desea recibir aire caliente a
nivel del piso, coloque el dial del
selector de modo en la posición
y
ajuste el dial de control de
temperatura para su máxima
comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).

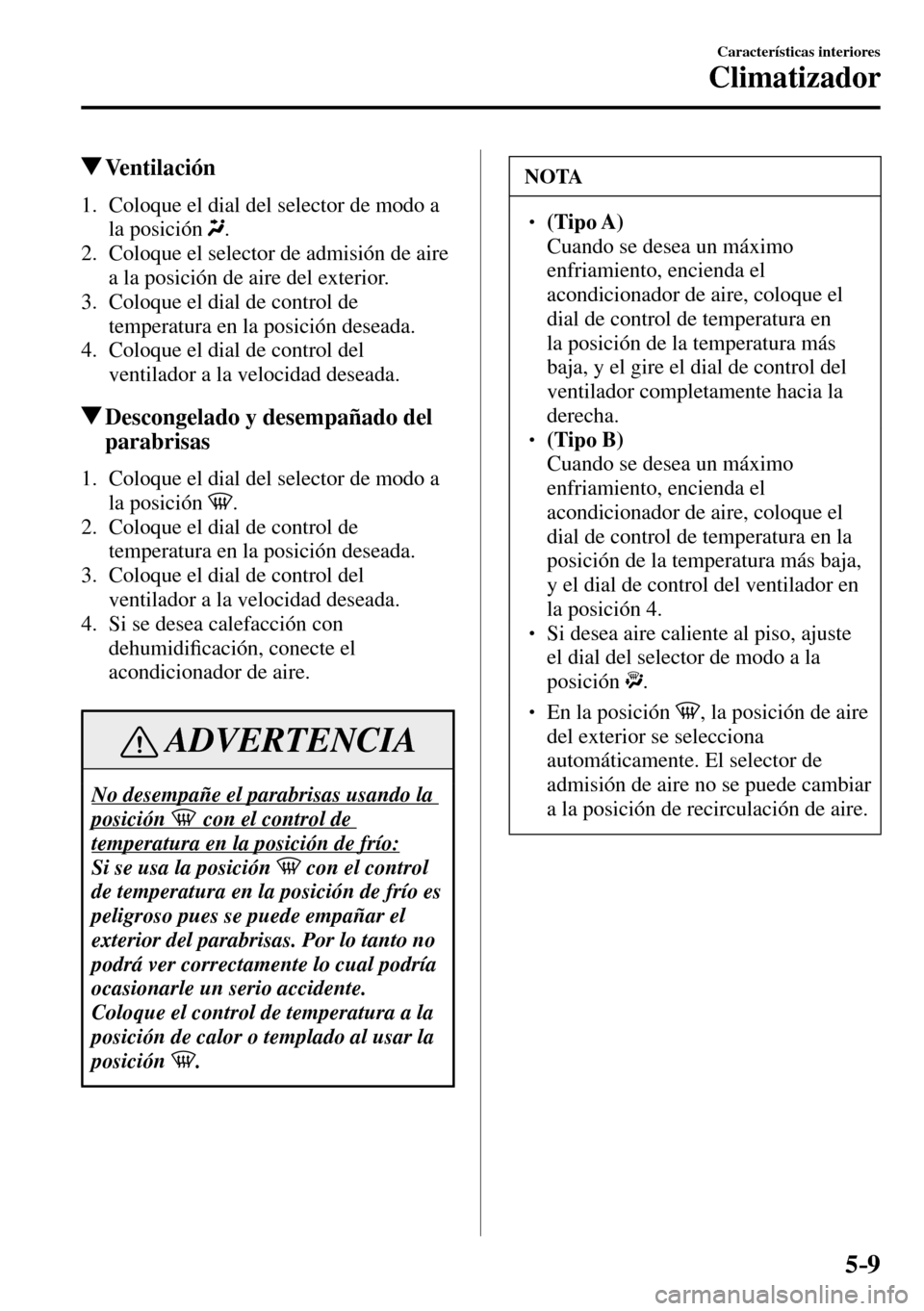

5–9
Características interiores
Climatizador
Ventilación
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el selector de admisión de aire
a la posición de aire del exterior.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
Descongelado y desempañado del
parabrisas
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de
temperatura en la posición deseada.
3. Coloque el dial de control del
ventilador a la velocidad deseada.
4. Si se desea calefacción con
dehumidi¿ cación, conecte el
acondicionador de aire.
ADVERTENCIA
No desempañe el parabrisas usando la
posición con el control de
temperatura en la posición de frío:
Si se usa la posición
con el control
de temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición
.
NOTA
 (Tipo A) Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en
la posición de la temperatura más
baja, y el gire el dial de control del
ventilador completamente hacia la
derecha.
 (Tipo B) Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en la
posición de la temperatura más baja,
y el dial de control del ventilador en
la posición 4.
  Si desea aire caliente al piso, ajuste
el dial del selector de modo a la
posición
.
  En la posición , la posición de aire
del exterior se selecciona
automáticamente. El selector de
admisión de aire no se puede cambiar
a la posición de recirculación de aire.

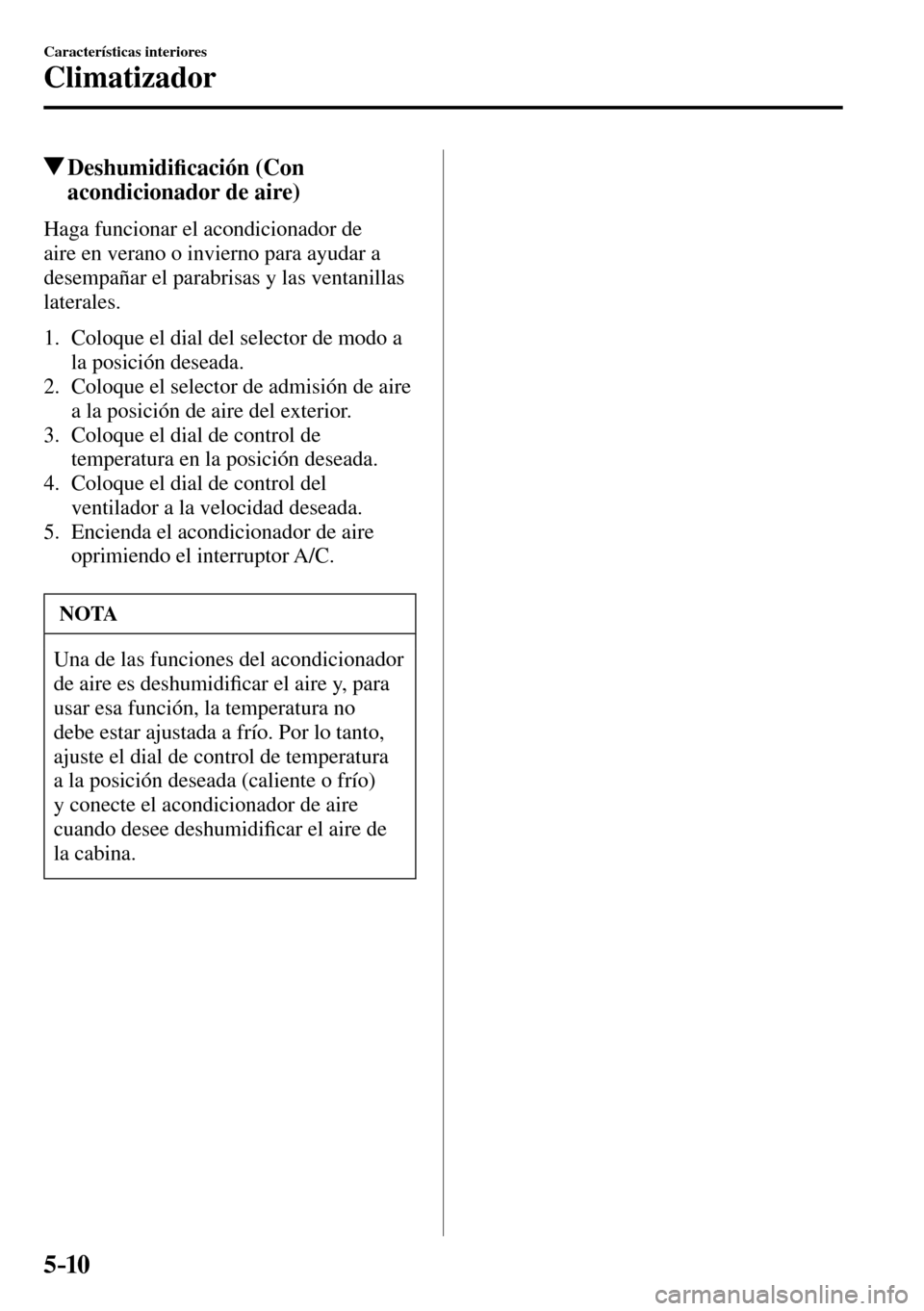

5–10
Características interiores
Climatizador
Deshumidi¿ cación (Con
acondicionador de aire)
Haga funcionar el acondicionador de
aire en verano o invierno para ayudar a
desempañar el parabrisas y las ventanillas
laterales.
1. Coloque el dial del selector de modo a
la posición deseada.
2. Coloque el selector de admisión de aire
a la posición de aire del exterior.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. Encienda el acondicionador de aire
oprimiendo el interruptor A/C .
NOTA
Una de las funciones del acondicionador
de aire es deshumidi¿ car el aire y, para
usar esa función, la temperatura no
debe estar ajustada a frío. Por lo tanto,
ajuste el dial de control de temperatura
a la posición deseada (caliente o frío)
y conecte el acondicionador de aire
cuando desee deshumidi¿ car el aire de
la cabina.

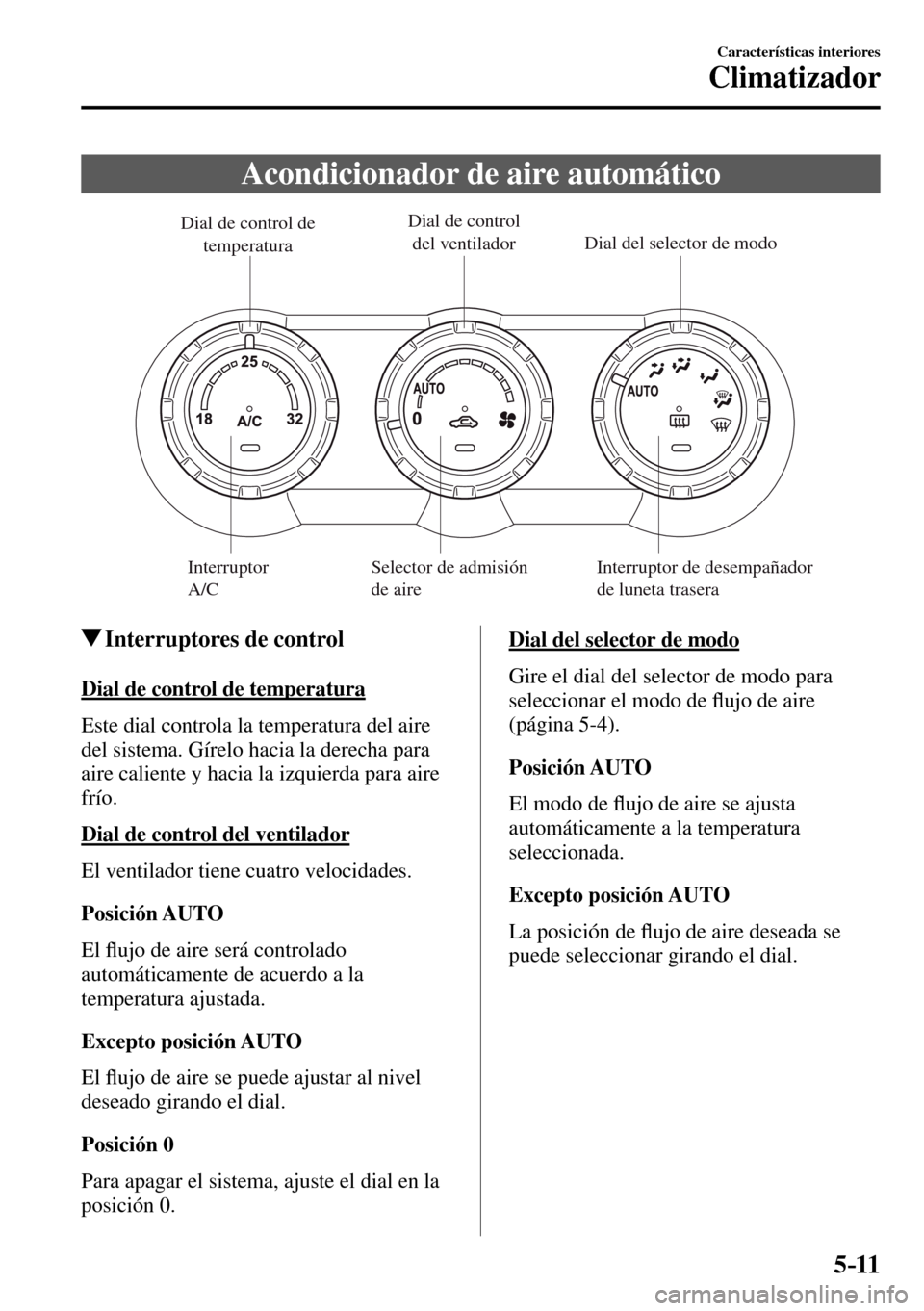

5–11
Características interiores
Climatizador
Acondicionador de aire automático
Interruptor de desempañador
de luneta trasera Dial de control de
temperatura
Dial de control
del ventiladorDial del selector de modo
Interruptor
A/C Selector de admisión
de aire
Interruptores de control
Dial de control de temperatura
Este dial controla la temperatura del aire
del sistema. Gírelo hacia la derecha para
aire caliente y hacia la izquierda para aire
frío.
Dial de control del ventilador
El ventilador tiene cuatro velocidades.
Posición AUTO
E l À ujo de aire será controlado
automáticamente de acuerdo a la
temperatura ajustada.
Excepto posición AUTO
E l À ujo de aire se puede ajustar al nivel
deseado girando el dial.
Posición 0
Para apagar el sistema, ajuste el dial en la
posición 0.
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo de À ujo de aire
(página 5-4 ).
Posición AUTO
El modo de À ujo de aire se ajusta
automáticamente a la temperatura
seleccionada.
Excepto posición AUTO
La posición de À ujo de aire deseada se
puede seleccionar girando el dial.

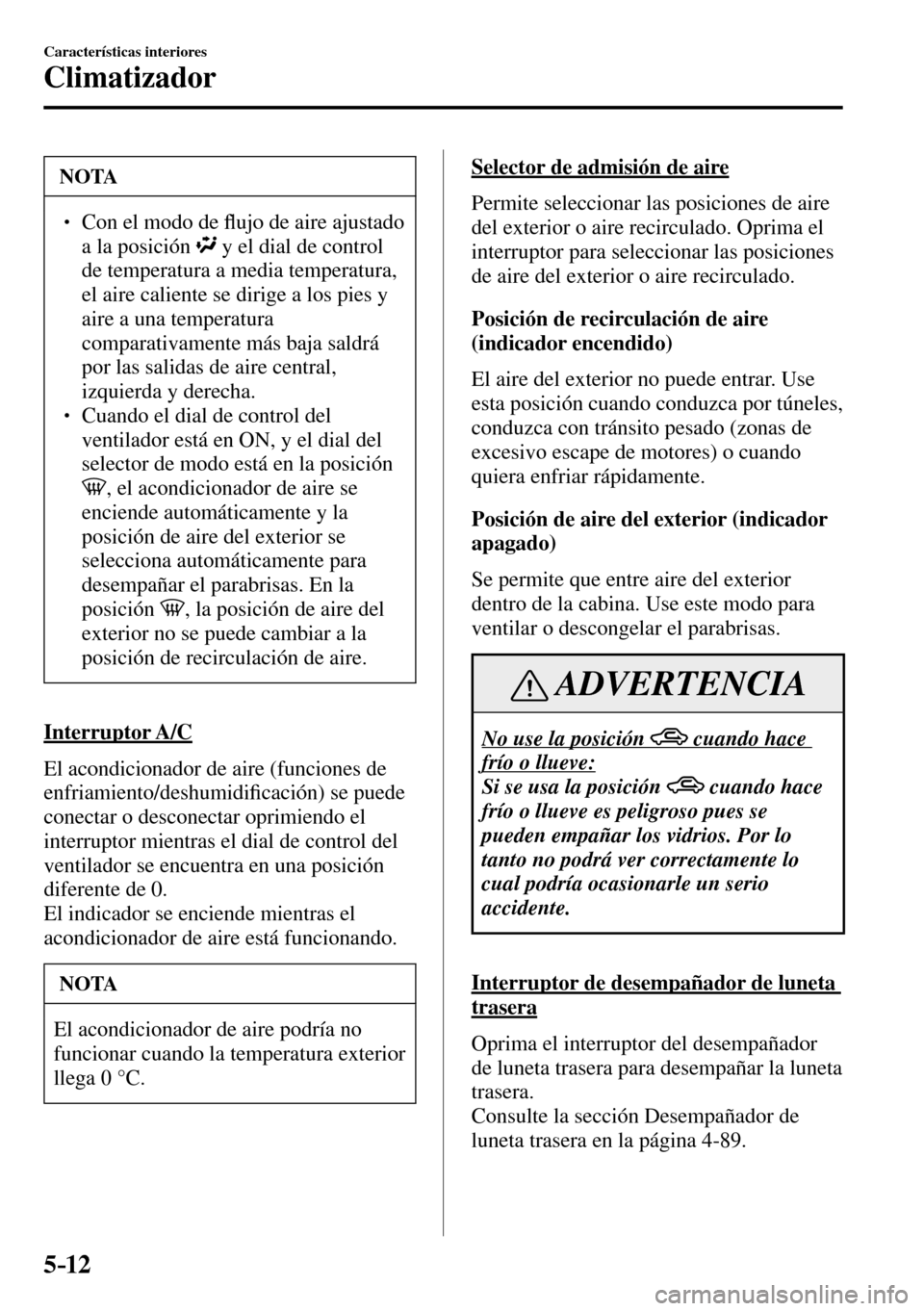

5–12
Características interiores
Climatizador
NOTA
  Con el modo de À ujo de aire ajustado
a la posición
y el dial de control
de temperatura a media temperatura,
el aire caliente se dirige a los pies y
aire a una temperatura
comparativamente más baja saldrá
por las salidas de aire central,
izquierda y derecha.
  Cuando el dial de control del
ventilador está en ON, y el dial del
selector de modo está en la posición
, el acondicionador de aire se
enciende automáticamente y la
posición de aire del exterior se
selecciona automáticamente para
desempañar el parabrisas. En la
posición
, la posición de aire del
exterior no se puede cambiar a la
posición de recirculación de aire.
Interruptor A/C
El acondicionador de aire (funciones de
enfriamiento/deshumidi¿ cación) se puede
conectar o desconectar oprimiendo el
interruptor mientras el dial de control del
ventilador se encuentra en una posición
diferente de 0.
El indicador se enciende mientras el
acondicionador de aire está funcionando.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.
Selector de admisión de aire
Permite seleccionar las posiciones de aire
del exterior o aire recirculado. Oprima el
interruptor para seleccionar las posiciones
de aire del exterior o aire recirculado.
Posición de recirculación de aire
(indicador encendido)
El aire del exterior no puede entrar. Use
esta posición cuando conduzca por túneles,
conduzca con tránsito pesado (zonas de
excesivo escape de motores) o cuando
quiera enfriar rápidamente.
Posición de aire del exterior (indicador
apagado)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
ADVERTENCIA
No use la posición cuando hace
frío o llueve:
Si se usa la posición
cuando hace
frío o llueve es peligroso pues se
pueden empañar los vidrios. Por lo
tanto no podrá ver correctamente lo
cual podría ocasionarle un serio
accidente.
Interruptor de desempañador de luneta
trasera
Oprima el interruptor del desempañador
de luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-89 .


5–13
Características interiores
Climatizador

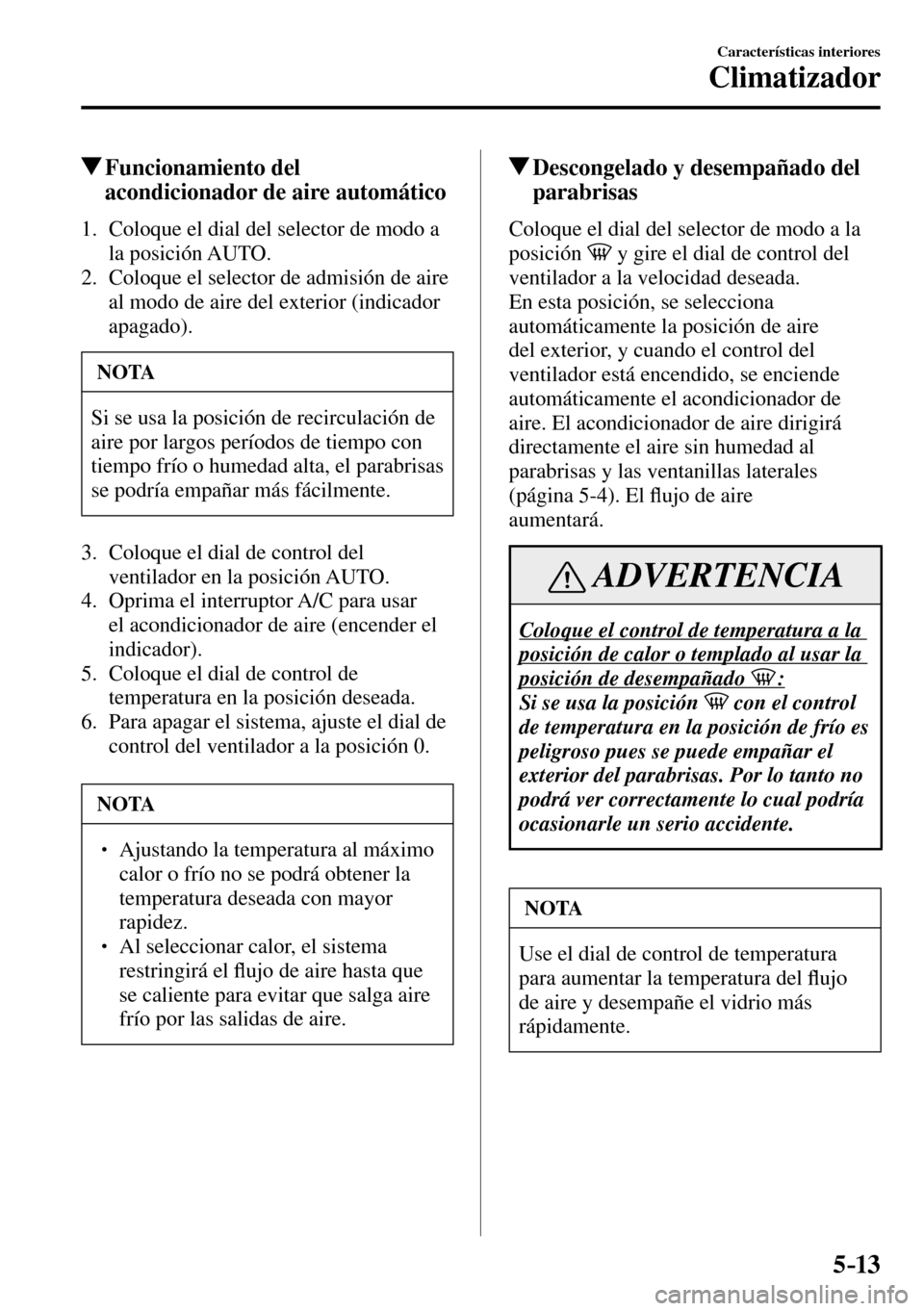

Funcionamiento del
acondicionador de aire automático
1. Coloque el dial del selector de modo a
la posición AUTO.
2. Coloque el selector de admisión de aire
al modo de aire del exterior (indicador
apagado).
NOTA
Si se usa la posición de recirculación de
aire por largos períodos de tiempo con
tiempo frío o humedad alta, el parabrisas
se podría empañar más fácilmente.
3. Coloque el dial de control del
ventilador en la posición AUTO.
4. Oprima el interruptor A/C para usar
el acondicionador de aire (encender el
indicador).
5. Coloque el dial de control de
temperatura en la posición deseada.
6. Para apagar el sistema, ajuste el dial de
control del ventilador a la posición 0.
NOTA
  Ajustando la temperatura al máximo
calor o frío no se podrá obtener la
temperatura deseada con mayor
rapidez.
  Al seleccionar calor, el sistema
restringirá el À ujo de aire hasta que
se caliente para evitar que salga aire
frío por las salidas de aire.
Descongelado y desempañado del
parabrisas
Coloque el dial del selector de modo a la
posición
y gire el dial de control del
ventilador a la velocidad deseada.
En esta posición, se selecciona
automáticamente la posición de aire
del exterior, y cuando el control del
ventilador está encendido, se enciende
automáticamente el acondicionador de
aire. El acondicionador de aire dirigirá
directamente el aire sin humedad al
parabrisas y las ventanillas laterales
(página 5-4 ). El À ujo de aire
aumentará.
ADVERTENCIA
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición de desempañado :
Si se usa la posición
con el control
de temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
NOTA
Use el dial de control de temperatura
para aumentar la temperatura del À ujo
de aire y desempañe el vidrio más
rápidamente.


5–14
Características interiores
Climatizador
Sensor de temperatura/luz solar
Sensor de luz solar
No coloque objetos en el sensor de luz
solar. De lo contrario, la temperatura
interior podría no ajustarse correctamente.
Sensor de luz solar
Sensor de temperatura interior
No cubra el sensor de temperatura interior.
De lo contrario, la temperatura interior
podría no ajustarse correctamente.
Sensor de temperatura interior
