MAZDA MODEL 3 HATCHBACK 2016 Manual del propietario (in Spanish)

5–175
Características interiores
Equipamiento interior
*Algunos modelos.

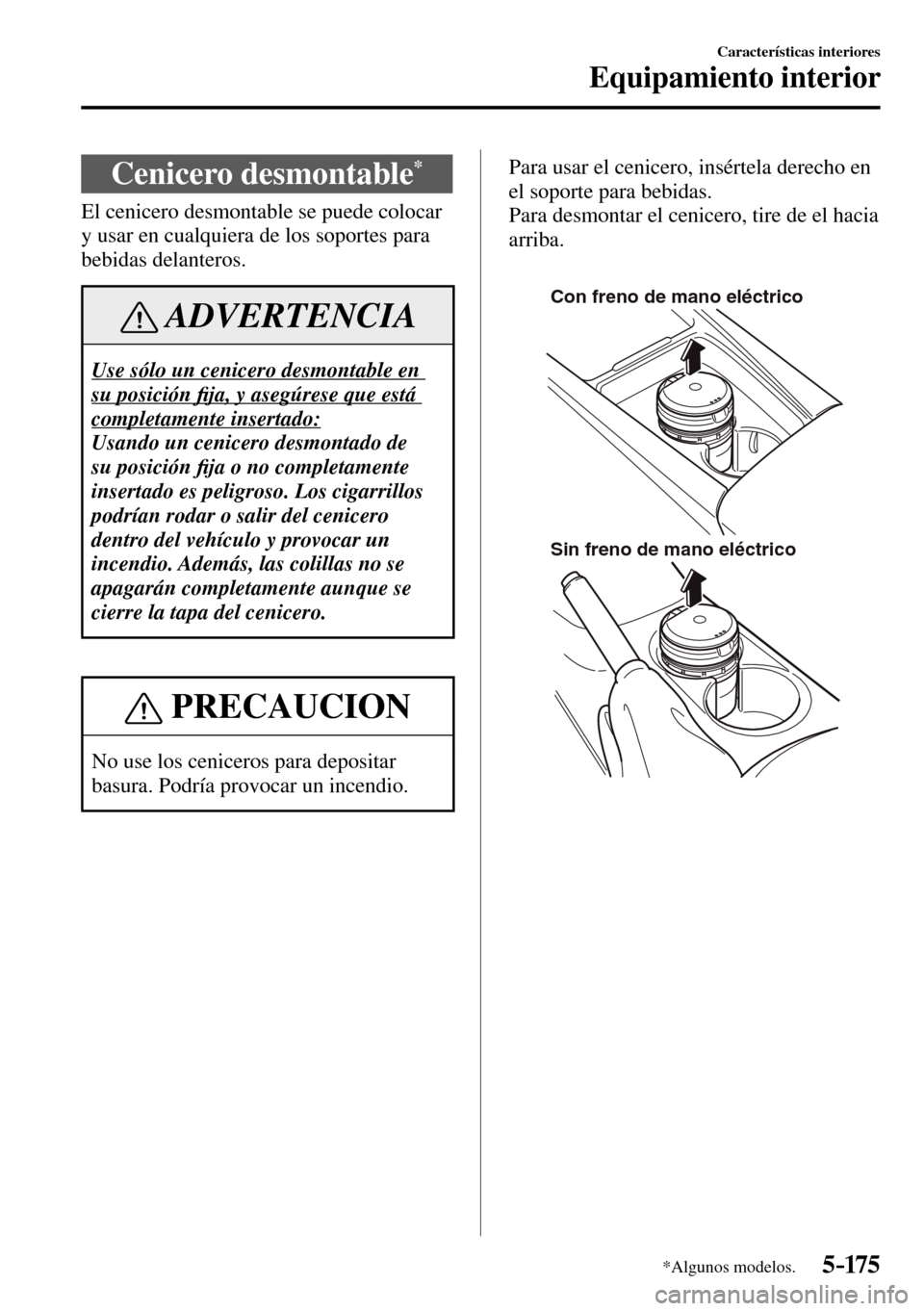

Cenicero desmontable *
El cenicero desmontable se puede colocar
y usar en cualquiera de los soportes para
bebidas delanteros.
ADVERTENCIA
Use sólo un cenicero desmontable en
su posición ¿ ja, y asegúrese que está
completamente insertado:
Usando un cenicero desmontado de
su posición ¿ ja o no completamente
insertado es peligroso. Los cigarrillos
podrían rodar o salir del cenicero
dentro del vehículo y provocar un
incendio. Además, las colillas no se
apagarán completamente aunque se
cierre la tapa del cenicero.
PRECAUCION
No use los ceniceros para depositar
basura. Podría provocar un incendio. Para usar el cenicero, insértela derecho en
el soporte para bebidas.
Para desmontar el cenicero, tire de el hacia
arriba.
Con freno de mano eléctrico
Sin freno de mano eléctrico

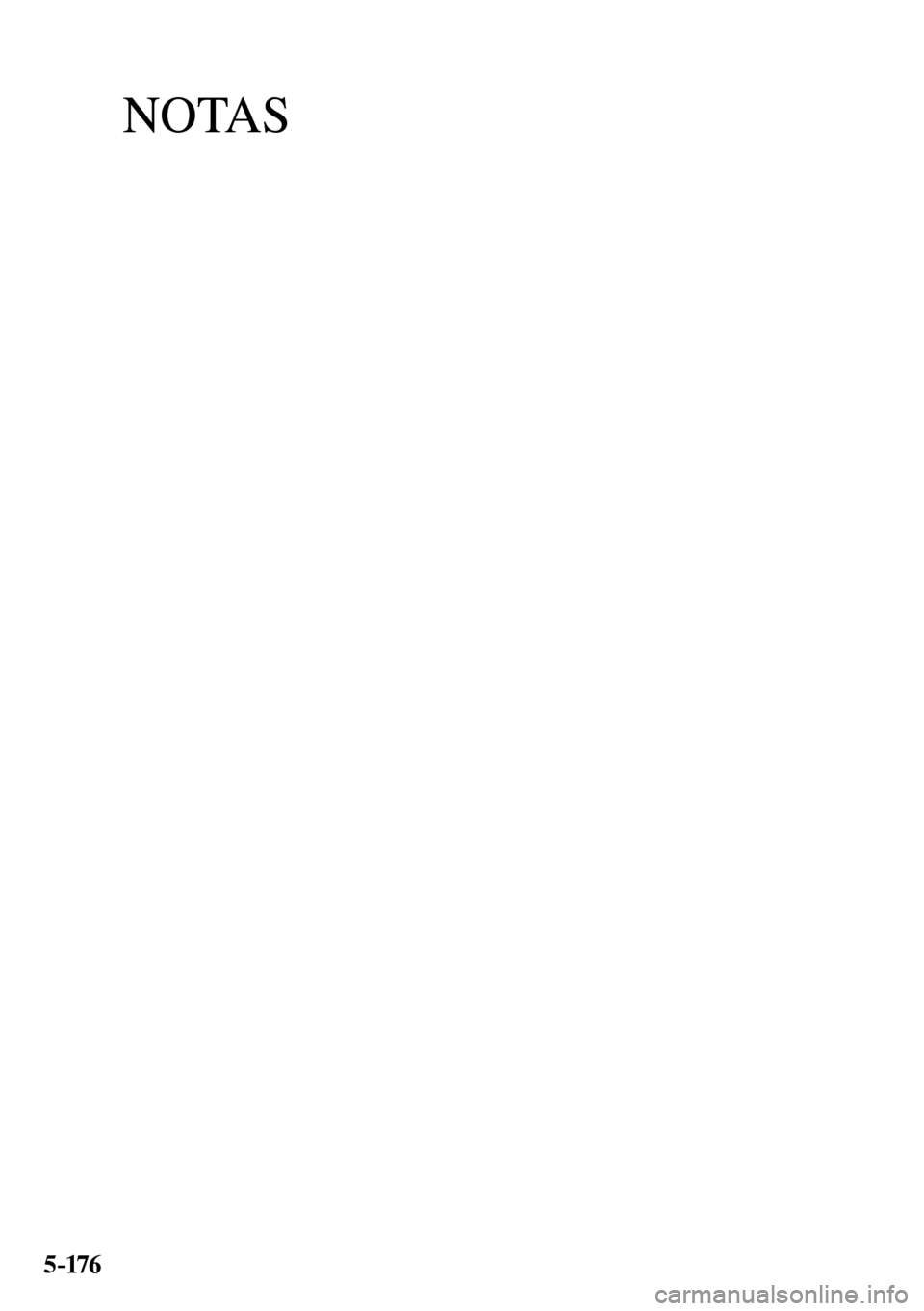

NOTAS
5–176

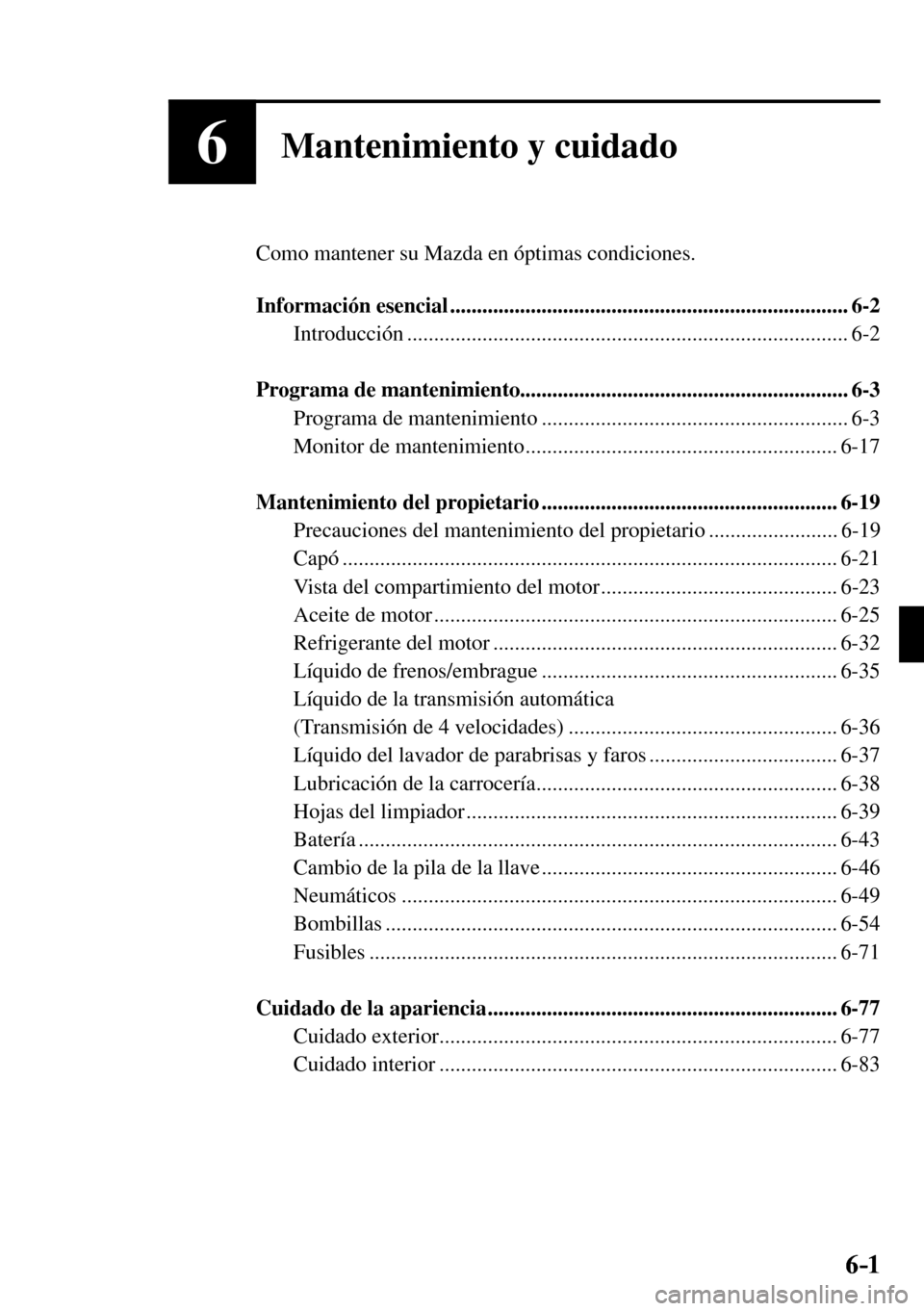

6–1 6–1
6Mantenimiento y cuidado
Como mantener su Mazda en óptimas condiciones.
Información esencial .......................................................................... 6-2
Introducción .................................................................................. 6-2
Programa de mantenimiento............................................................. 6-3
Programa de mantenimiento ......................................................... 6-3
Monitor de mantenimiento .......................................................... 6-17
Mantenimiento del propietario ....................................................... 6-19
Precauciones del mantenimiento del propietario ........................ 6-19
Capó ............................................................................................ 6-21
Vista del compartimiento del motor ............................................ 6-23
Aceite de motor ........................................................................... 6-25
Refrigerante del motor ................................................................ 6-32
Líquido de frenos/embrague ....................................................... 6-35
Líquido de la transmisión automática
(Transmisión de 4 velocidades) .................................................. 6-36
Líquido del lavador de parabrisas y faros ................................... 6-37
Lubricación de la carrocería ........................................................ 6-38
Hojas del limpiador ..................................................................... 6-39
Batería ......................................................................................... 6-43
Cambio de la pila de la llave ....................................................... 6-46
Neumáticos ................................................................................. 6-49
Bombillas .................................................................................... 6-54
Fusibles ....................................................................................... 6-71
Cuidado de la apariencia ................................................................. 6-77
Cuidado exterior .......................................................................... 6-77
Cuidado interior .......................................................................... 6-83


6–2
Mantenimiento y cuidado
Información esencial

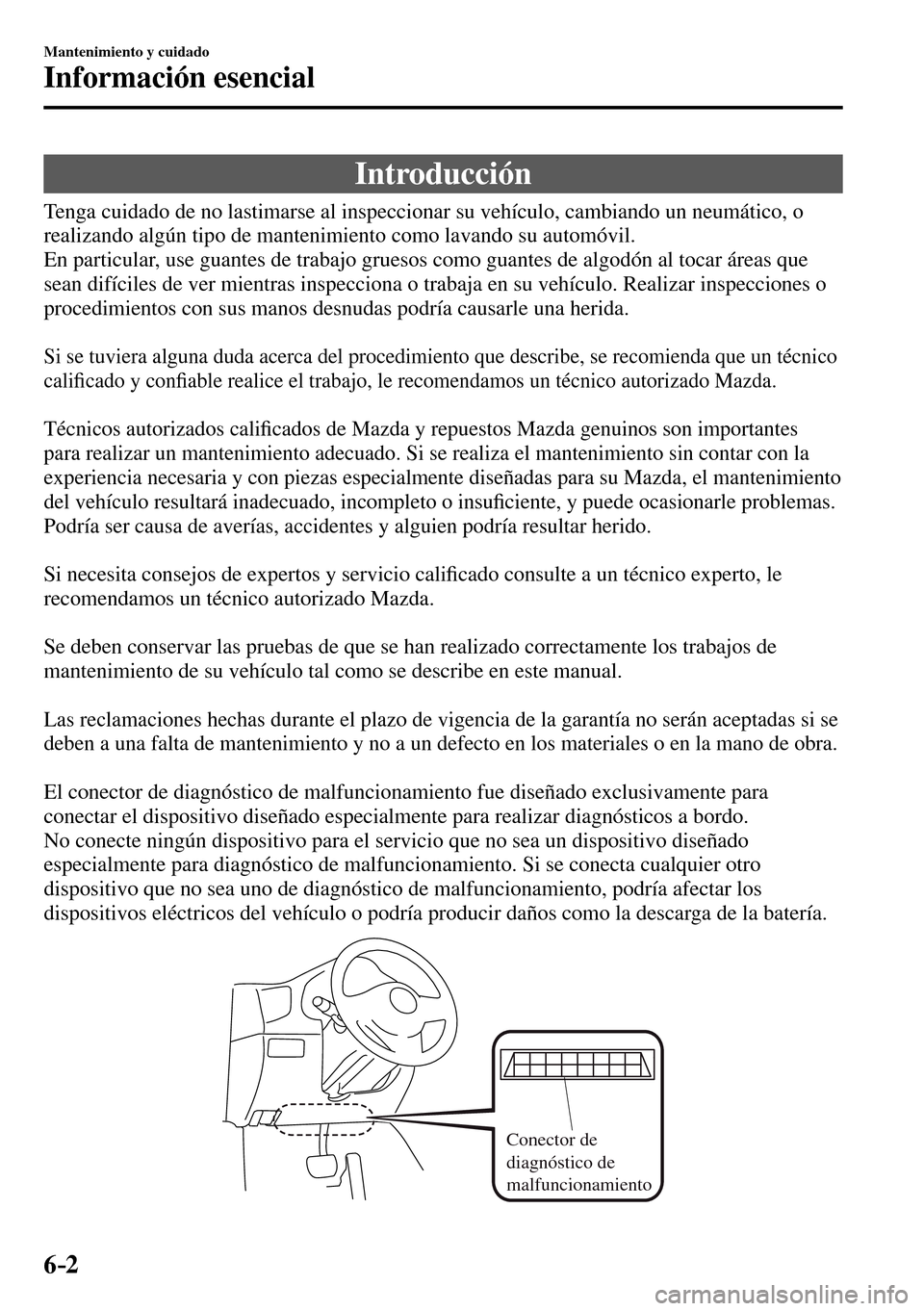

Introducción
Tenga cuidado de no lastimarse al inspeccionar su vehículo, cambiando un neumático, o
realizando algún tipo de mantenimiento como lavando su automóvil.
En particular, use guantes de trabajo gruesos como guantes de algodón al tocar áreas que
sean difíciles de ver mientras inspecciona o trabaja en su vehículo. Realizar inspecciones o
procedimientos con sus manos desnudas podría causarle una herida.
Si se tuviera alguna duda acerca del procedimiento que describe, se recomienda que un técnico
cali¿ cado y con¿ able realice el trabajo, le recomendamos un técnico autorizado Mazda.
Técnicos autorizados cali¿ cados de Mazda y repuestos Mazda genuinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mantenimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el mantenimiento
del vehículo resultará inadecuado, incompleto o insu¿ ciente, y puede ocasionarle problemas.
Podría ser causa de averías, accidentes y alguien podría resultar herido.
Si necesita consejos de expertos y servicio cali¿ cado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Se deben conservar las pruebas de que se han realizado correctamente los trabajos de
mantenimiento de su vehículo tal como se describe en este manual.
Las reclamaciones hechas durante el plazo de vigencia de la garantía no serán aceptadas si se
deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de obra.
El conector de diagnóstico de malfuncionamiento fue diseñado exclusivamente para
conectar el dispositivo diseñado especialmente para realizar diagnósticos a bordo.
No conecte ningún dispositivo para el servicio que no sea un dispositivo diseñado
especialmente para diagnóstico de malfuncionamiento. Si se conecta cualquier otro
dispositivo que no sea uno de diagnóstico de malfuncionamiento, podría afectar los
dispositivos eléctricos del vehículo o podría producir daños como la descarga de la batería.
Conector de
diagnóstico de
malfuncionamiento


6–3
Mantenimiento y cuidado

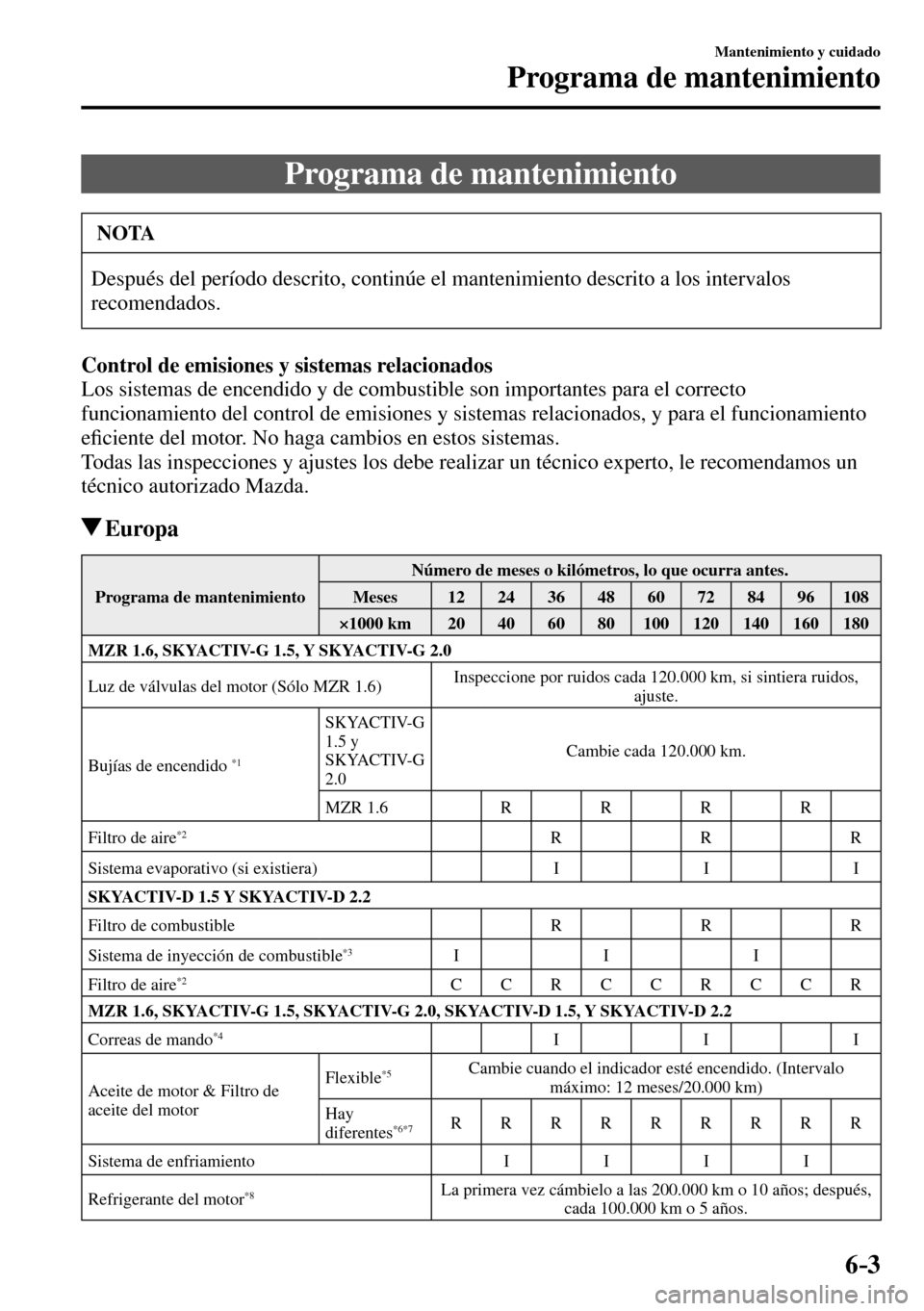

Programa de mantenimiento
Programa de mantenimiento
NOTA
Después del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
Control de emisiones y sistemas relacionados
Los sistemas de encendido y de combustible son importantes para el correcto
funcionamiento del control de emisiones y sistemas relacionados, y para el funcionamiento
e¿ ciente del motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico experto, le recomendamos un
técnico autorizado Mazda.
Europa
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
MZR 1.6, SKYACTIV-G 1.5, Y SKYACTIV-G 2.0
Luz de válvulas del motor (Sólo MZR 1.6) Inspeccione por ruidos cada 120.000 km, si sintiera ruidos,
ajuste.
Bujías de encendido
*1
SKYACTIV-G
1.5 y
SKYACTIV-G
2.0
Cambie cada 120.000 km.
MZR 1.6 R R R R
Filtro de aire
*2 R R R
Sistema evaporativo (si existiera) I I I
SKYACTIV-D 1.5 Y SKYACTIV-D 2.2
Filtro de combustible R R R
Sistema de inyección de combustible
*3 I I I
Filtro de aire
*2 C C R C C R C C R
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5, Y SKYACTIV-D 2.2
Correas de mando
*4 I I I
Aceite de motor & Filtro de
aceite del motor Flexible
*5 Cambie cuando el indicador esté encendido. (Intervalo
máximo: 12 meses/20.000 km)
Hay
diferentes
*6*7 R R R R R R R R R
Sistema de enfriamiento I I I I
Refrigerante del motor
*8 La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.

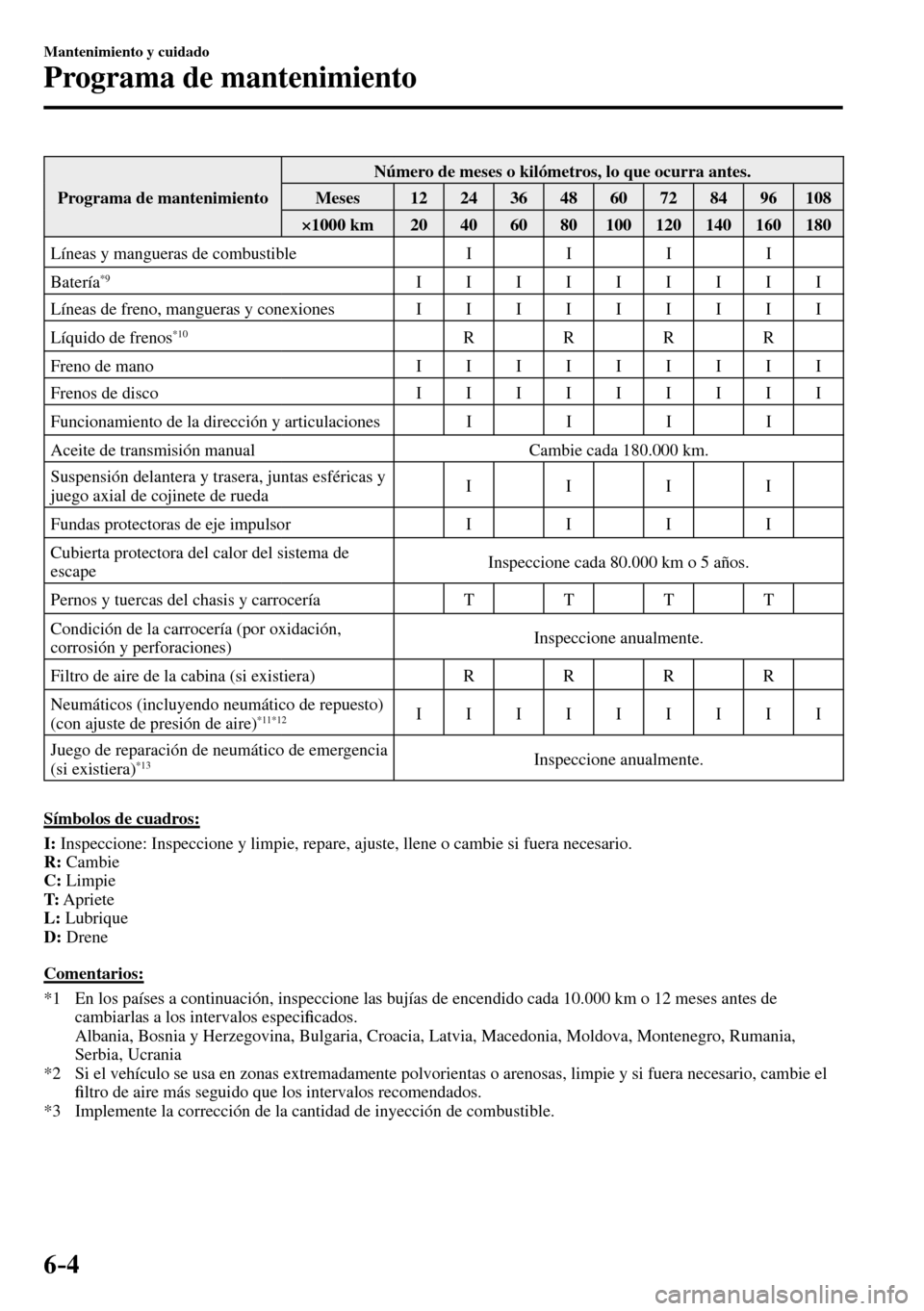

6–4
Mantenimiento y cuidado
Programa de mantenimiento
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
Líneas y mangueras de combustible I I I I
Batería
*9 I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I
Líquido de frenos
*10 R R R R
Freno de mano I I I I I I I I I
Frenos de disco I I I I I I I I I
Funcionamiento de la dirección y articulaciones I I I I
Aceite de transmisión manual Cambie cada 180.000 km.
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de rueda I I I I
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del sistema de
escape Inspeccione cada 80.000 km o 5 años.
Pernos y tuercas del chasis y carrocería T T T T
Condición de la carrocería (por oxidación,
corrosión y perforaciones) Inspeccione anualmente.
Filtro de aire de la cabina (si existiera) R R R R
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*11*12 I I I I I I I I I
Juego de reparación de neumático de emergencia
(si existiera)
*13 Inspeccione anualmente.
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
L : Lubrique
D : Drene
Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 12 meses antes de
cambiarlas a los intervalos especi¿ cados.
Albania, Bosnia y Herzegovina, Bulgaria, Croacia, Latvia, Macedonia, Moldova, Montenegro, Rumania,
Serbia, Ucrania
*2 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
*3 Implemente la corrección de la cantidad de inyección de combustible.


6–5
Mantenimiento y cuidado
Programa de mantenimiento

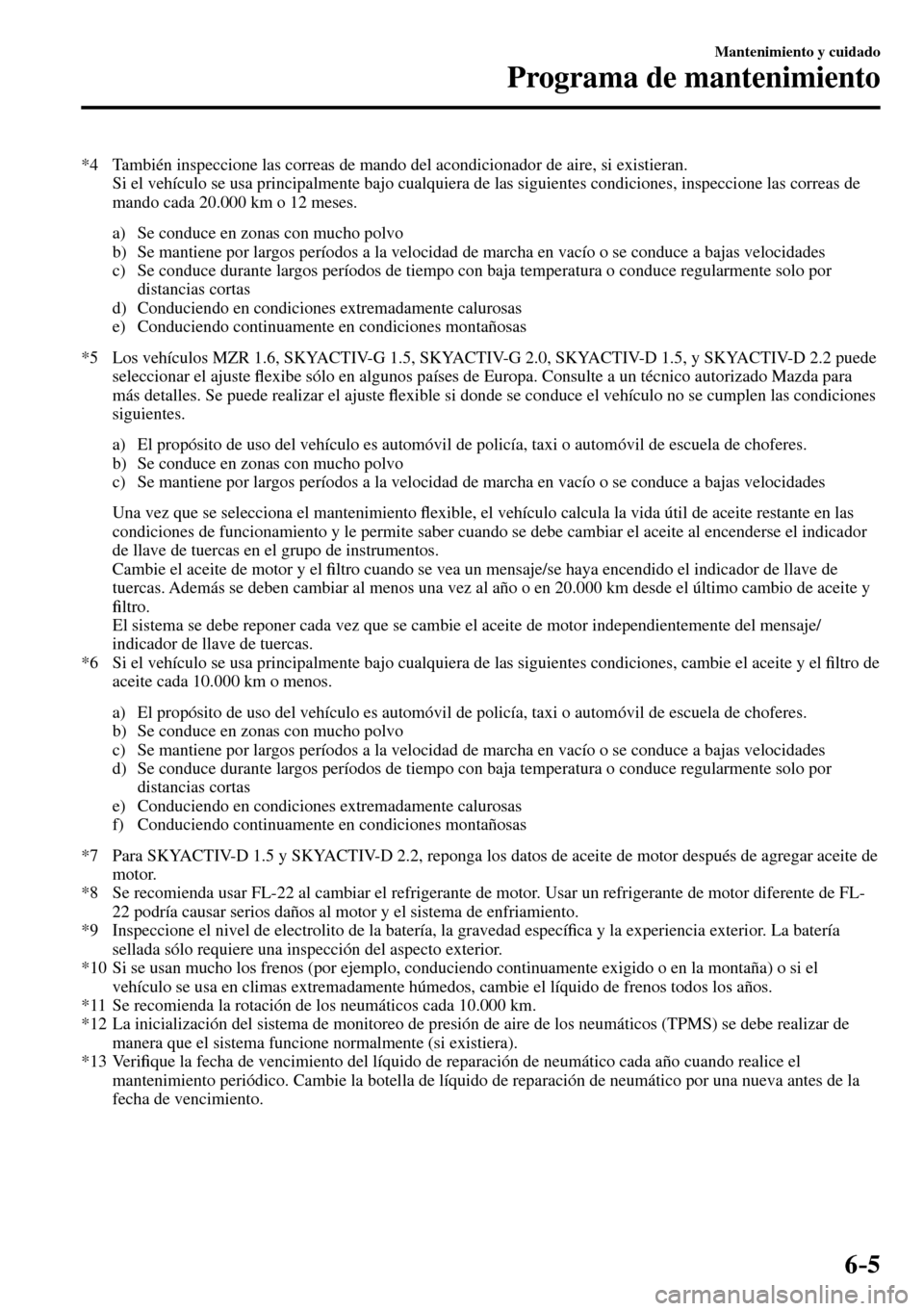

*4 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 20.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*5 Los vehículos MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5, y SKYACTIV-D 2.2 puede
seleccionar el ajuste À exibe sólo en algunos países de Europa. Consulte a un técnico autorizado Mazda para
más detalles. Se puede realizar el ajuste À exible si donde se conduce el vehículo no se cumplen las condiciones
siguientes.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
Una vez que se selecciona el mantenimiento À exible, el vehículo calcula la vida útil de aceite restante en las
condiciones de funcionamiento y le permite saber cuando se debe cambiar el aceite al encenderse el indicador
de llave de tuercas en el grupo de instrumentos.
Cambie el aceite de motor y el ¿ ltro cuando se vea un mensaje/se haya encendido el indicador de llave de
tuercas. Además se deben cambiar al menos una vez al año o en 20.000 km desde el último cambio de aceite y
¿ ltro.
El sistema se debe reponer cada vez que se cambie el aceite de motor independientemente del mensaje/
indicador de llave de tuercas.
*6 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el ¿ ltro de
aceite cada 10.000 km o menos.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*7 Para SKYACTIV-D 1.5 y SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de
motor.
*8 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*9 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y la experiencia exterior. La batería
sellada sólo requiere una inspección del aspecto exterior.
*10 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*11 Se recomienda la rotación de los neumáticos cada 10.000 km.
*12 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*13 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.


6–6
Mantenimiento y cuidado
Programa de mantenimiento

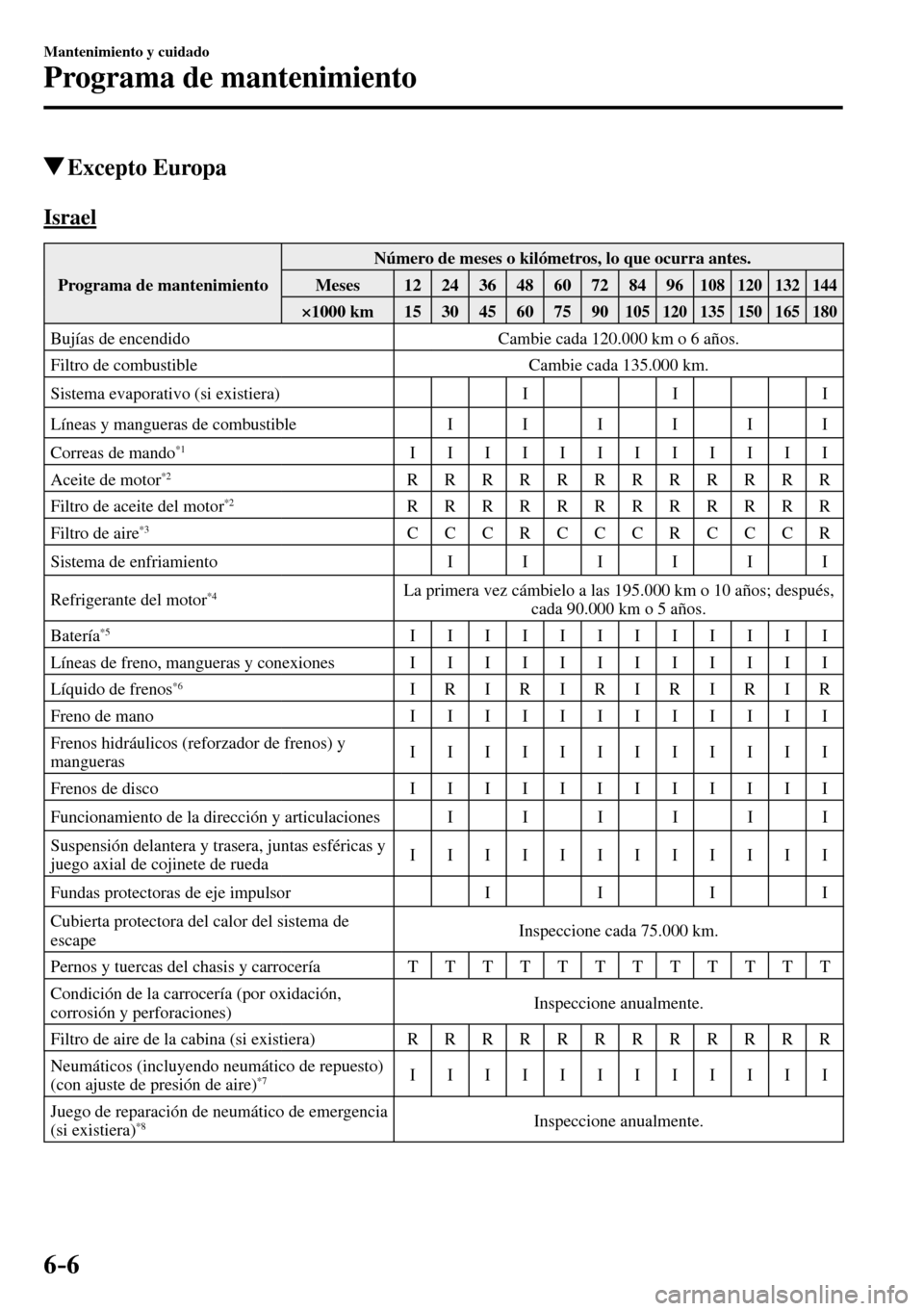

Excepto Europa
I s r a e l
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Bujías de encendido Cambie cada 120.000 km o 6 años.
Filtro de combustible Cambie cada 135.000 km.
Sistema evaporativo (si existiera) I I I
Líneas y mangueras de combustible I I I I I I
Correas de mando
*1 I I I I I I I I I I I I
Aceite de motor *2 R R R R R R R R R R R R
Filtro de aceite del motor *2 R R R R R R R R R R R R
Filtro de aire *3 C C C R C C C R C C C R
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*4 La primera vez cámbielo a las 195.000 km o 10 años; después,
cada 90.000 km o 5 años.
Batería
*5 I I I I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*6 I R I R I R I R I R I R
Freno de mano I I I I I I I I I I I I
Frenos hidráulicos (reforzador de frenos) y
mangueras I I I I I I I I I I I I
Frenos de disco I I I I I I I I I I I I
Funcionamiento de la dirección y articulaciones I I I I I I
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de rueda I I I I I I I I I I I I
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del sistema de
escape Inspeccione cada 75.000 km.
Pernos y tuercas del chasis y carrocería T T T T T T T T T T T T
Condición de la carrocería (por oxidación,
corrosión y perforaciones) Inspeccione anualmente.
Filtro de aire de la cabina (si existiera) R R R R R R R R R R R R
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*7 I I I I I I I I I I I I
Juego de reparación de neumático de emergencia
(si existiera)
*8 Inspeccione anualmente.

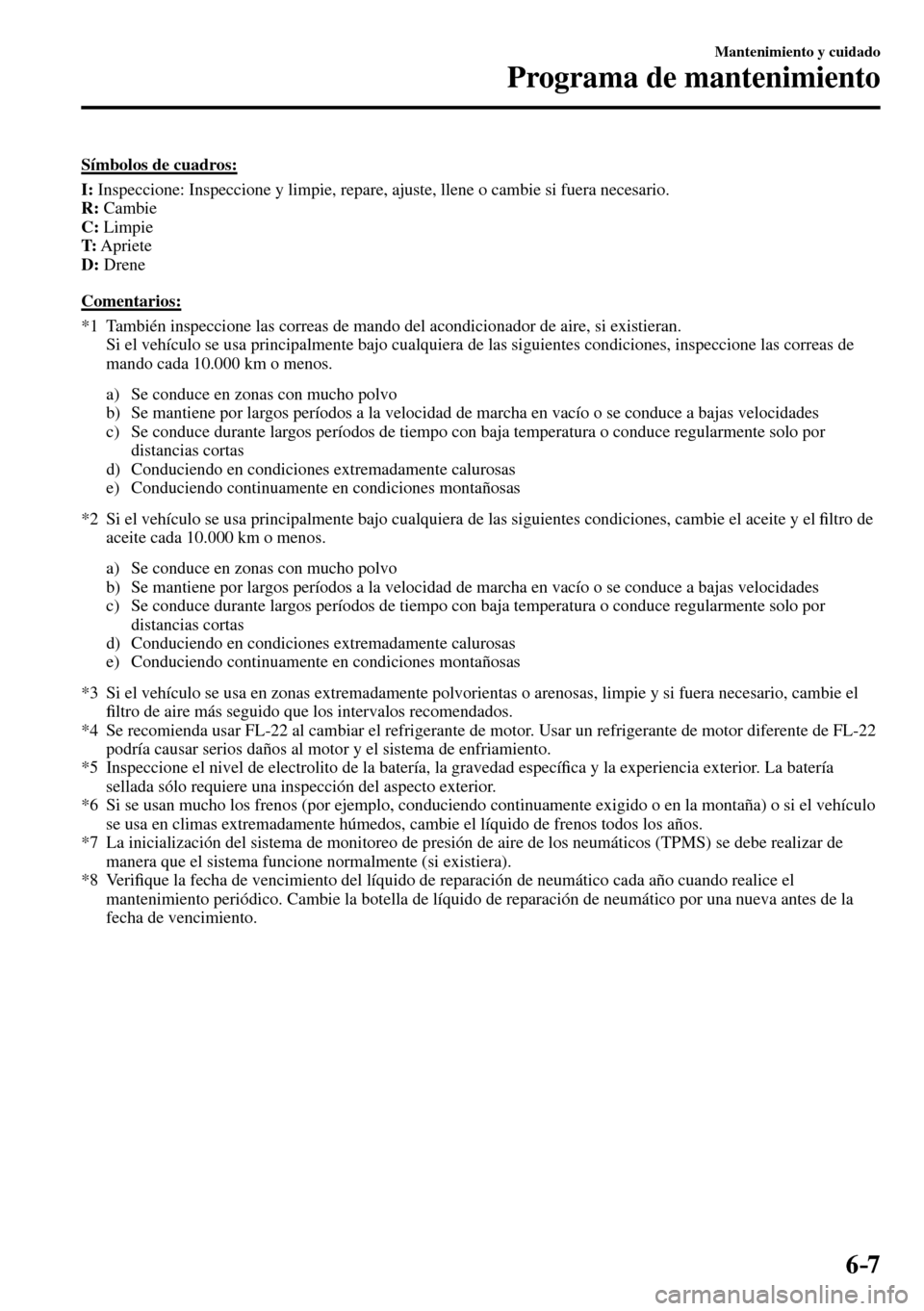

6–7
Mantenimiento y cuidado
Programa de mantenimiento
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
D : Drene
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el ¿ ltro de
aceite cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
*4 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-22
podría causar serios daños al motor y el sistema de enfriamiento.
*5 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y la experiencia exterior. La batería
sellada sólo requiere una inspección del aspecto exterior.
*6 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el vehículo
se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*7 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*8 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.

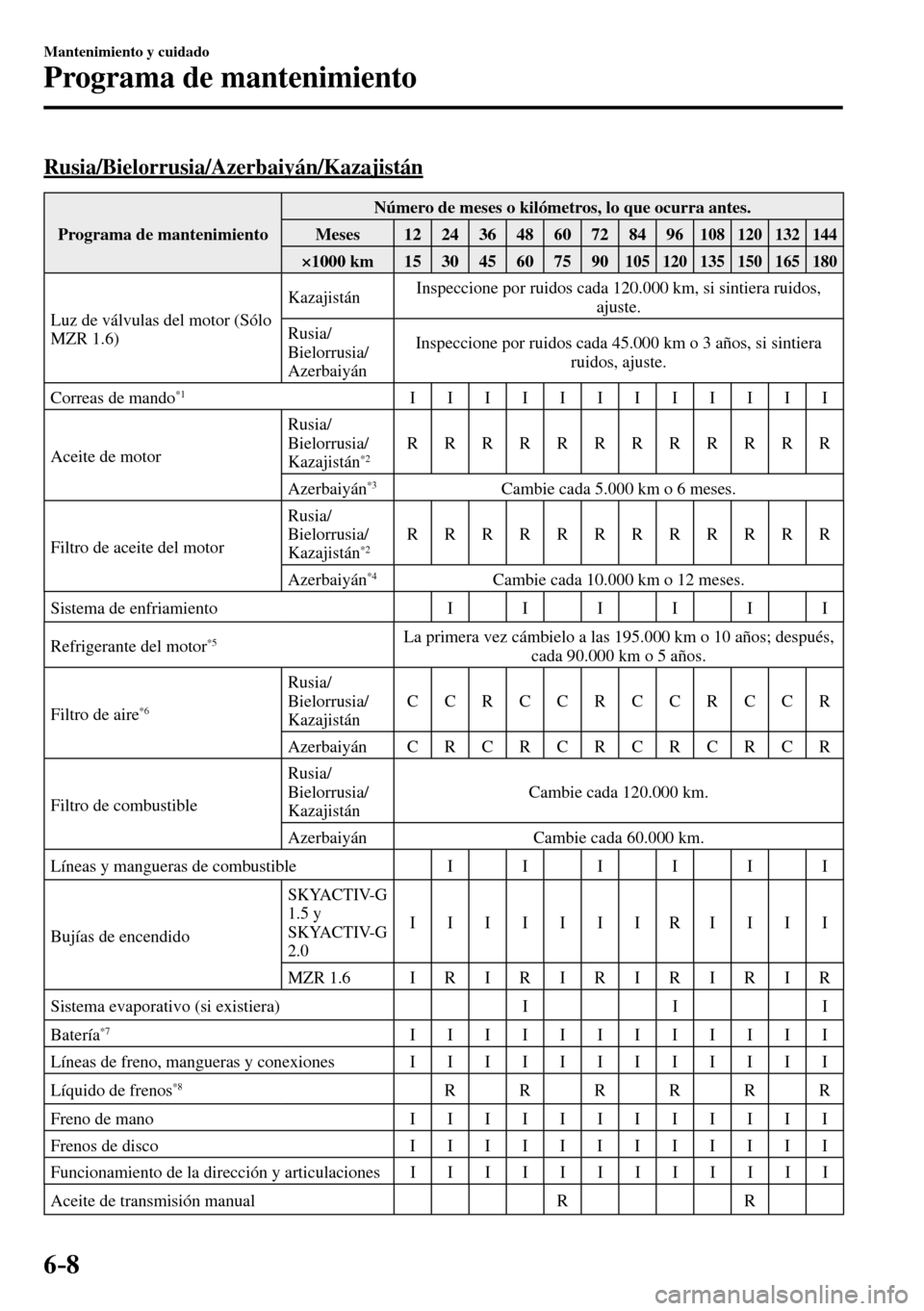

6–8
Mantenimiento y cuidado
Programa de mantenimiento
Rusia/Bielorrusia/Azerbaiyán/Kazajistán
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Luz de válvulas del motor (Sólo
MZR 1.6) Kazajistán Inspeccione por ruidos cada 120.000 km, si sintiera ruidos,
ajuste.
Rusia/
Bielorrusia/
Azerbaiyán Inspeccione por ruidos cada 45.000 km o 3 años, si sintiera
ruidos, ajuste.
Correas de mando
*1 I I I I I I I I I I I I
Aceite de motor Rusia/
Bielorrusia/
Kazajistán
*2 R R R R R R R R R R R R
Azerbaiyán
*3 Cambie cada 5.000 km o 6 meses.
Filtro de aceite del motor Rusia/
Bielorrusia/
Kazajistán
*2 R R R R R R R R R R R R
Azerbaiyán
*4 Cambie cada 10.000 km o 12 meses.
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*5 La primera vez cámbielo a las 195.000 km o 10 años; después,
cada 90.000 km o 5 años.
Filtro de aire
*6
Rusia/
Bielorrusia/
Kazajistán C C R C C R C C R C C R
Azerbaiyán C R C R C R C R C R C R
Filtro de combustible Rusia/
Bielorrusia/
Kazajistán Cambie cada 120.000 km.
Azerbaiyán Cambie cada 60.000 km.
Líneas y mangueras de combustible I I I I I I
Bujías de encendido
SKYACTIV-G
1.5 y
SKYACTIV-G
2.0
I I I I I I I R I I I I
MZR 1.6 I R I R I R I R I R I R
Sistema evaporativo (si existiera) I I I
Batería
*7 I I I I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*8 R R R R R R
Freno de mano I I I I I I I I I I I I
Frenos de disco I I I I I I I I I I I I
Funcionamiento de la dirección y articulaciones I I I I I I I I I I I I
Aceite de transmisión manual R R
