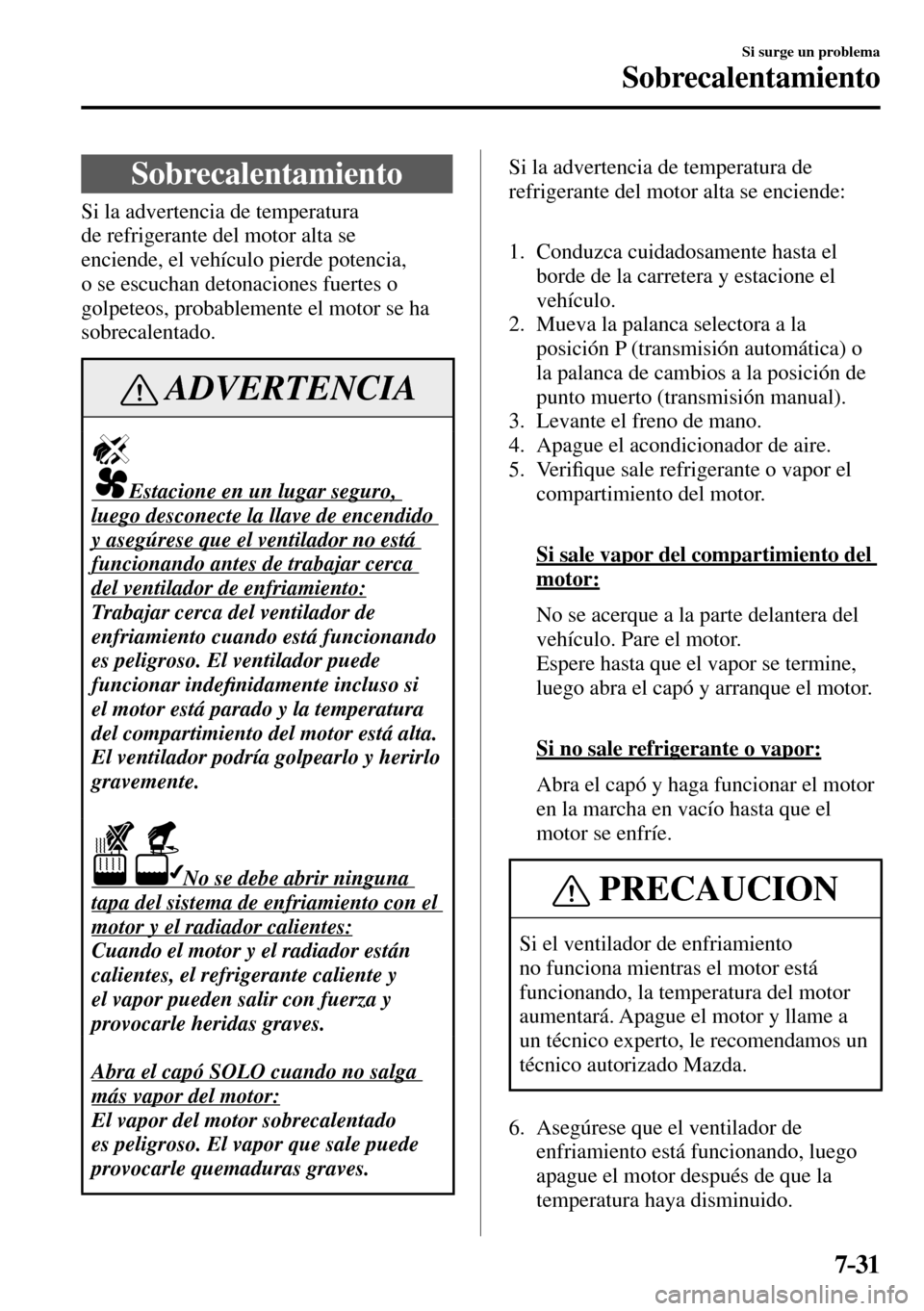

7–31
Si surge un problema
Sobrecalentamiento
S o b r e c a l e n t a m i e n t o
Si la advertencia de temperatura
de refrigerante del motor alta se
enciende, el vehículo pierde potencia,
o se escuchan detonaciones fuertes o
golpeteos, probablemente el motor se ha
sobrecalentado.
ADVERTENCIA
Estacione en un lugar seguro,
luego desconecte la llave de encendido
y asegúrese que el ventilador no está
funcionando antes de trabajar cerca
del ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando
es peligroso. El ventilador puede
funcionar inde¿ nidamente incluso si
el motor está parado y la temperatura
del compartimiento del motor está alta.
El ventilador podría golpearlo y herirlo
gravemente.
No se debe abrir ninguna
tapa del sistema de enfriamiento con el
motor y el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y
el vapor pueden salir con fuerza y
provocarle heridas graves.
Abra el capó SOLO cuando no salga
más vapor del motor:
El vapor del motor sobrecalentado
es peligroso. El vapor que sale puede
provocarle quemaduras graves.
Si la advertencia de temperatura de
refrigerante del motor alta se enciende:
1. Conduzca cuidadosamente hasta el
borde de la carretera y estacione el
vehículo.
2. Mueva la palanca selectora a la
posición P (transmisión automática) o
la palanca de cambios a la posición de
punto muerto (transmisión manual).
3. Levante el freno de mano.
4. Apague el acondicionador de aire.
5. Veri¿ que sale refrigerante o vapor el
compartimiento del motor.
Si sale vapor del compartimiento del
motor:
No se acerque a la parte delantera del
vehículo. Pare el motor.
Espere hasta que el vapor se termine,
luego abra el capó y arranque el motor.
Si no sale refrigerante o vapor:
Abra el capó y haga funcionar el motor
en la marcha en vacío hasta que el
motor se enfríe.
PRECAUCION
Si el ventilador de enfriamiento
no funciona mientras el motor está
funcionando, la temperatura del motor
aumentará. Apague el motor y llame a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
6. Asegúrese que el ventilador de
enfriamiento está funcionando, luego
apague el motor después de que la
temperatura haya disminuido.

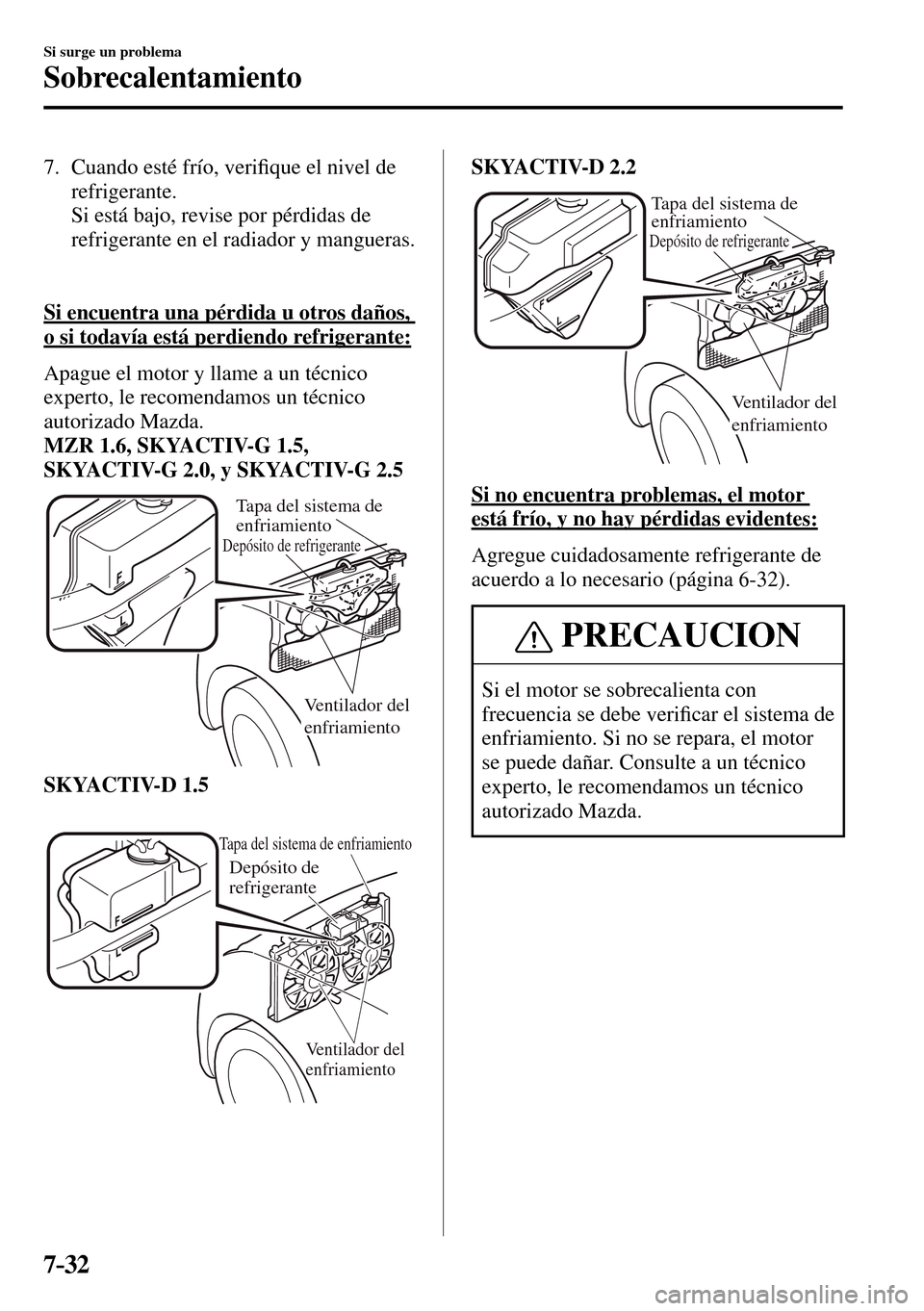

7–32
Si surge un problema
Sobrecalentamiento
7. Cuando esté frío, veri¿ que el nivel de
refrigerante.
Si está bajo, revise por pérdidas de
refrigerante en el radiador y mangueras.
Si encuentra una pérdida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
MZR 1.6, SKYACTIV-G 1.5,
SKYACTIV-G 2.0, y SKYACTIV-G 2.5
Tapa del sistema de
enfriamiento
Ventilador del
enfriamiento
Depósito de refrigerante
SKYACTIV-D 1.5
Tapa del sistema de enfriamiento
Depósito de
refrigerante
Ventilador del
enfriamiento
SKYACTIV-D 2.2
Tapa del sistema de
enfriamiento
Ventilador del
enfriamiento
Depósito de refrigerante
Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-32 ).
PRECAUCION
Si el motor se sobrecalienta con
frecuencia se debe veri¿ car el sistema de
enfriamiento. Si no se repara, el motor
se puede dañar. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.

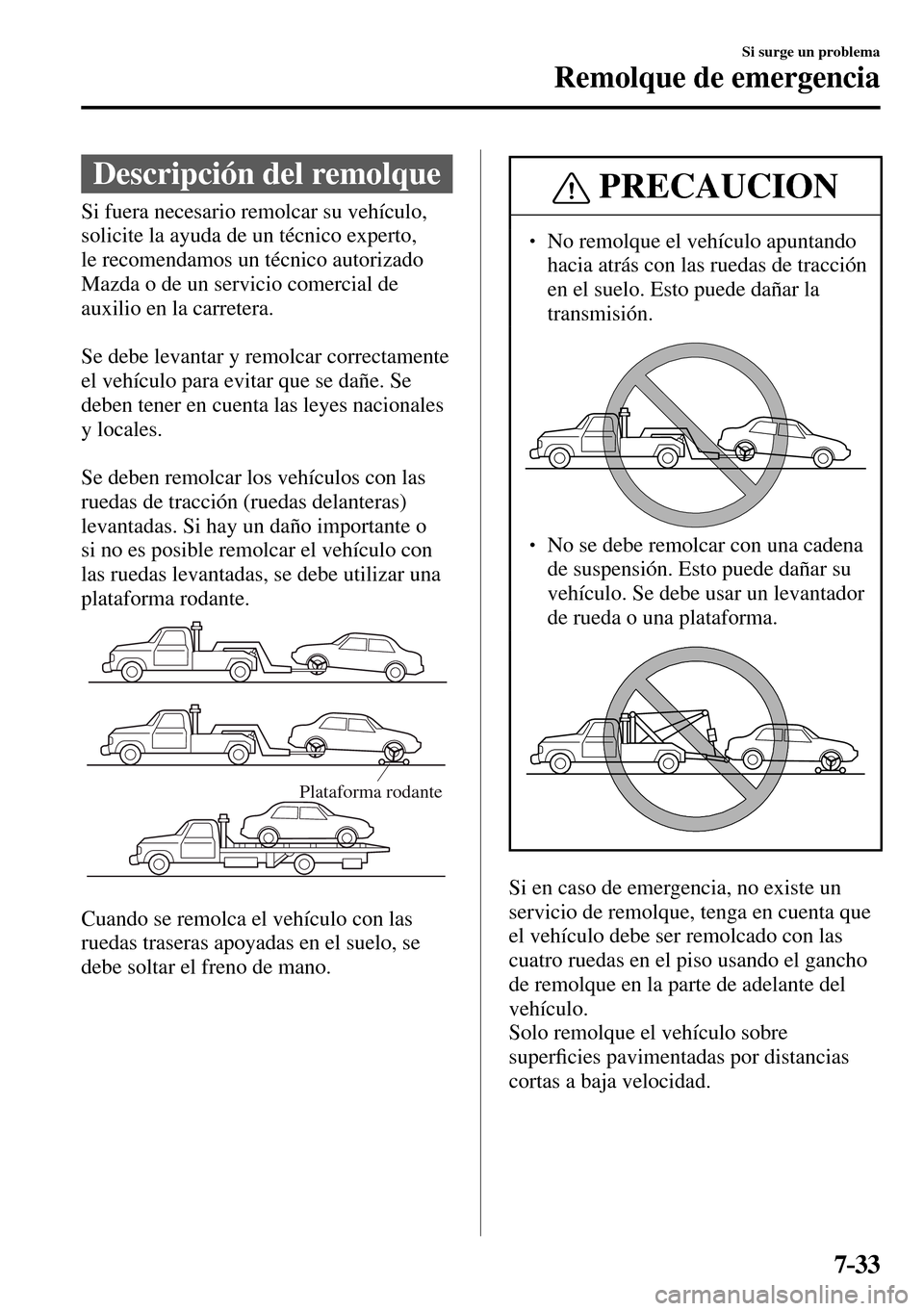

7–33
Si surge un problema
Remolque de emergencia
Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto,
le recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.
Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe. Se
deben tener en cuenta las leyes nacionales
y locales.
Se deben remolcar los vehículos con las
ruedas de tracción (ruedas delanteras)
levantadas. Si hay un daño importante o
si no es posible remolcar el vehículo con
las ruedas levantadas, se debe utilizar una
plataforma rodante.
Plataforma rodante
Cuando se remolca el vehículo con las
ruedas traseras apoyadas en el suelo, se
debe soltar el freno de mano.
PRECAUCION
  No remolque el vehículo apuntando
hacia atrás con las ruedas de tracción
en el suelo. Esto puede dañar la
transmisión.
  No se debe remolcar con una cadena
de suspensión. Esto puede dañar su
vehículo. Se debe usar un levantador
de rueda o una plataforma.
Si en caso de emergencia, no existe un
servicio de remolque, tenga en cuenta que
el vehículo debe ser remolcado con las
cuatro ruedas en el piso usando el gancho
de remolque en la parte de adelante del
vehículo.
Solo remolque el vehículo sobre
super¿ cies pavimentadas por distancias
cortas a baja velocidad.

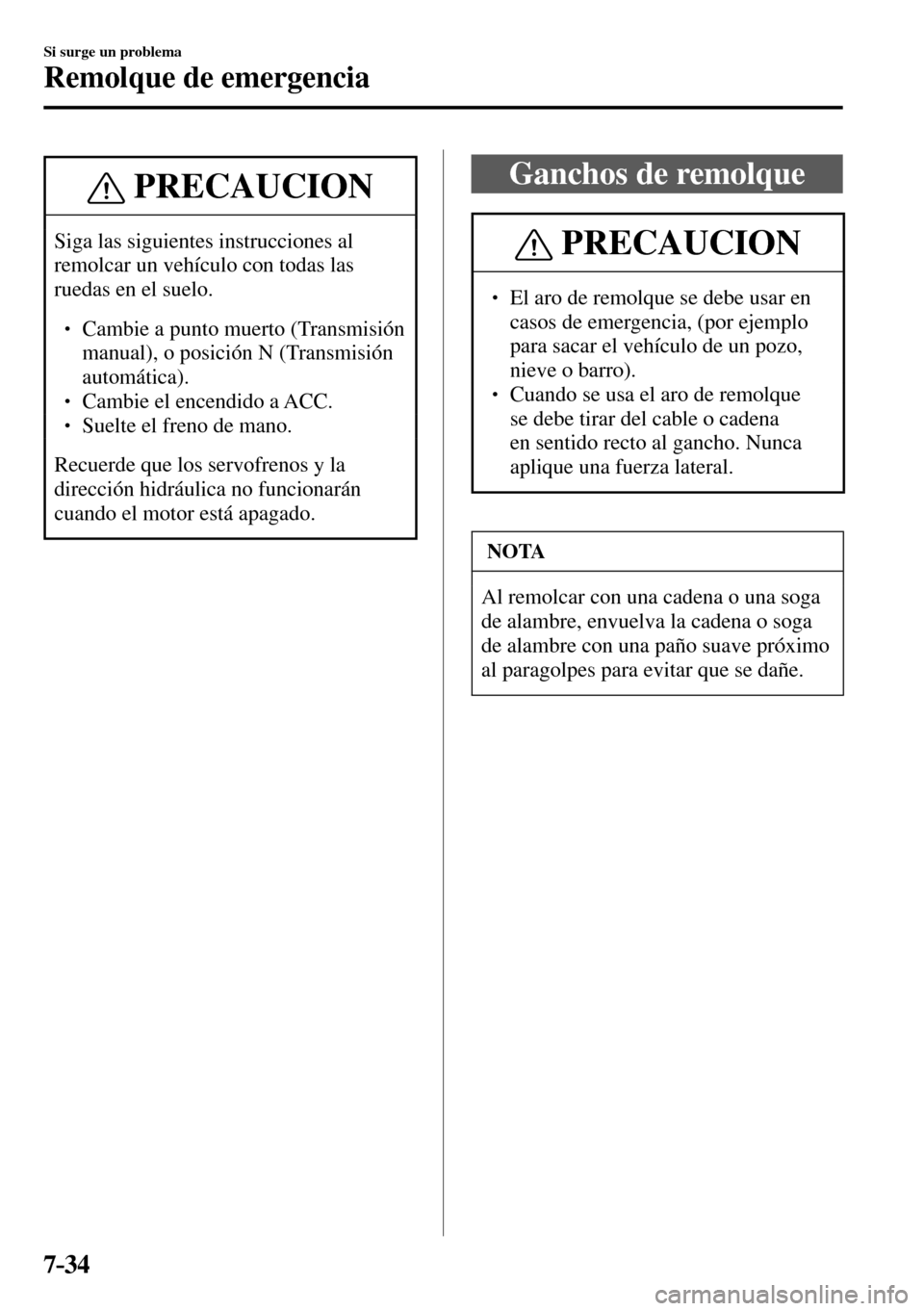

7–34
Si surge un problema
Remolque de emergencia
PRECAUCION
Siga las siguientes instrucciones al
remolcar un vehículo con todas las
ruedas en el suelo.

 Cambie a punto muerto (Transmisión
manual), o posición N (Transmisión
automática).
  Cambie el encendido a ACC.
 Suelte el freno de mano.
Recuerde que los servofrenos y la
dirección hidráulica no funcionarán
cuando el motor está apagado.
Ganchos de remolque
PRECAUCION
  El aro de remolque se debe usar en
casos de emergencia, (por ejemplo
para sacar el vehículo de un pozo,
nieve o barro).
  Cuando se usa el aro de remolque
se debe tirar del cable o cadena
en sentido recto al gancho. Nunca
aplique una fuerza lateral.
NOTA
Al remolcar con una cadena o una soga
de alambre, envuelva la cadena o soga
de alambre con una paño suave próximo
al paragolpes para evitar que se dañe.

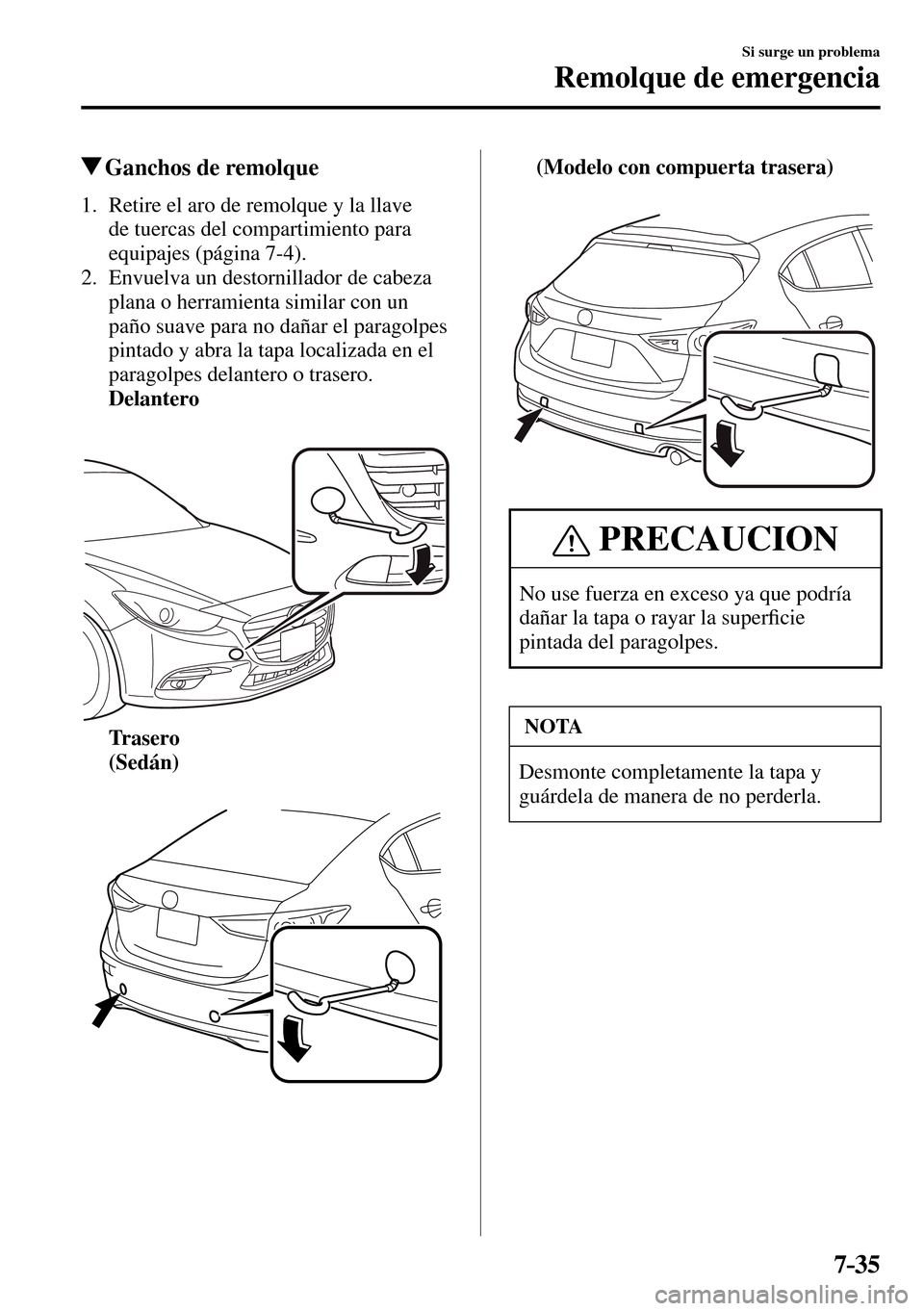

7–35
Si surge un problema
Remolque de emergencia
Ganchos de remolque
1. Retire el aro de remolque y la llave
de tuercas del compartimiento para
equipajes (página 7-4 ).
2. Envuelva un destornillador de cabeza
plana o herramienta similar con un
paño suave para no dañar el paragolpes
pintado y abra la tapa localizada en el
paragolpes delantero o trasero.
Delantero
Tr a s e r o
(Sedán)
(Modelo con compuerta trasera)
PRECAUCION
No use fuerza en exceso ya que podría
dañar la tapa o rayar la super¿ cie
pintada del paragolpes.
NOTA
Desmonte completamente la tapa y
guárdela de manera de no perderla.

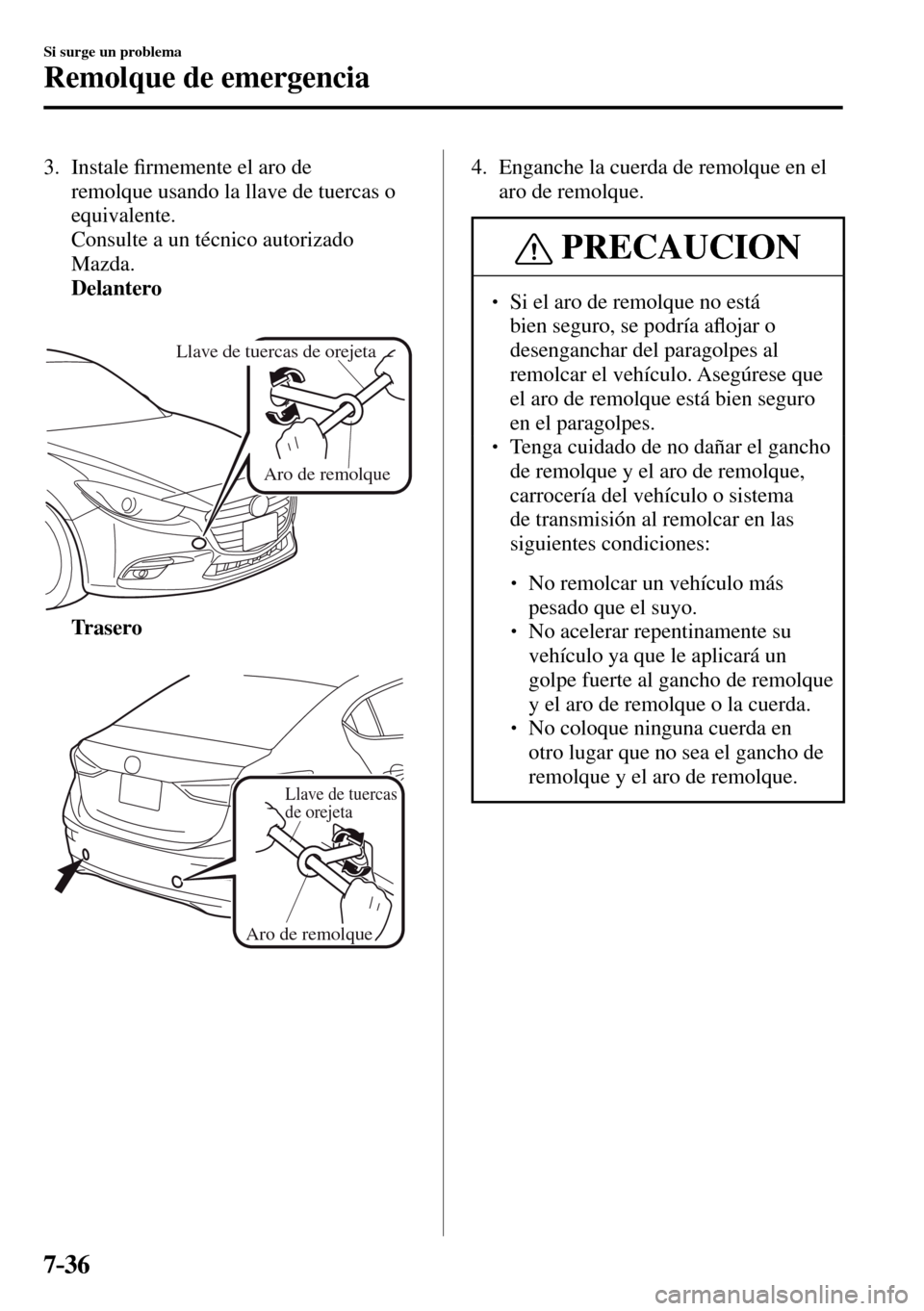

7–36
Si surge un problema
Remolque de emergencia
3. Instale ¿ rmemente el aro de
remolque usando la llave de tuercas o
equivalente.
Consulte a un técnico autorizado
Mazda.
Delantero
Aro de remolque
Llave de tuercas de orejeta
Tr a s e r o
Aro de remolque
Llave de tuercas
de orejeta
4. Enganche la cuerda de remolque en el
aro de remolque.
PRECAUCION
  Si el aro de remolque no está
bien seguro, se podría aÀ ojar o
desenganchar del paragolpes al
remolcar el vehículo. Asegúrese que
el aro de remolque está bien seguro
en el paragolpes.
  Tenga cuidado de no dañar el gancho
de remolque y el aro de remolque,
carrocería del vehículo o sistema
de transmisión al remolcar en las
siguientes condiciones:



 No remolcar un vehículo más
pesado que el suyo.



 No acelerar repentinamente su
vehículo ya que le aplicará un
golpe fuerte al gancho de remolque
y el aro de remolque o la cuerda.



 No coloque ninguna cuerda en
otro lugar que no sea el gancho de
remolque y el aro de remolque.

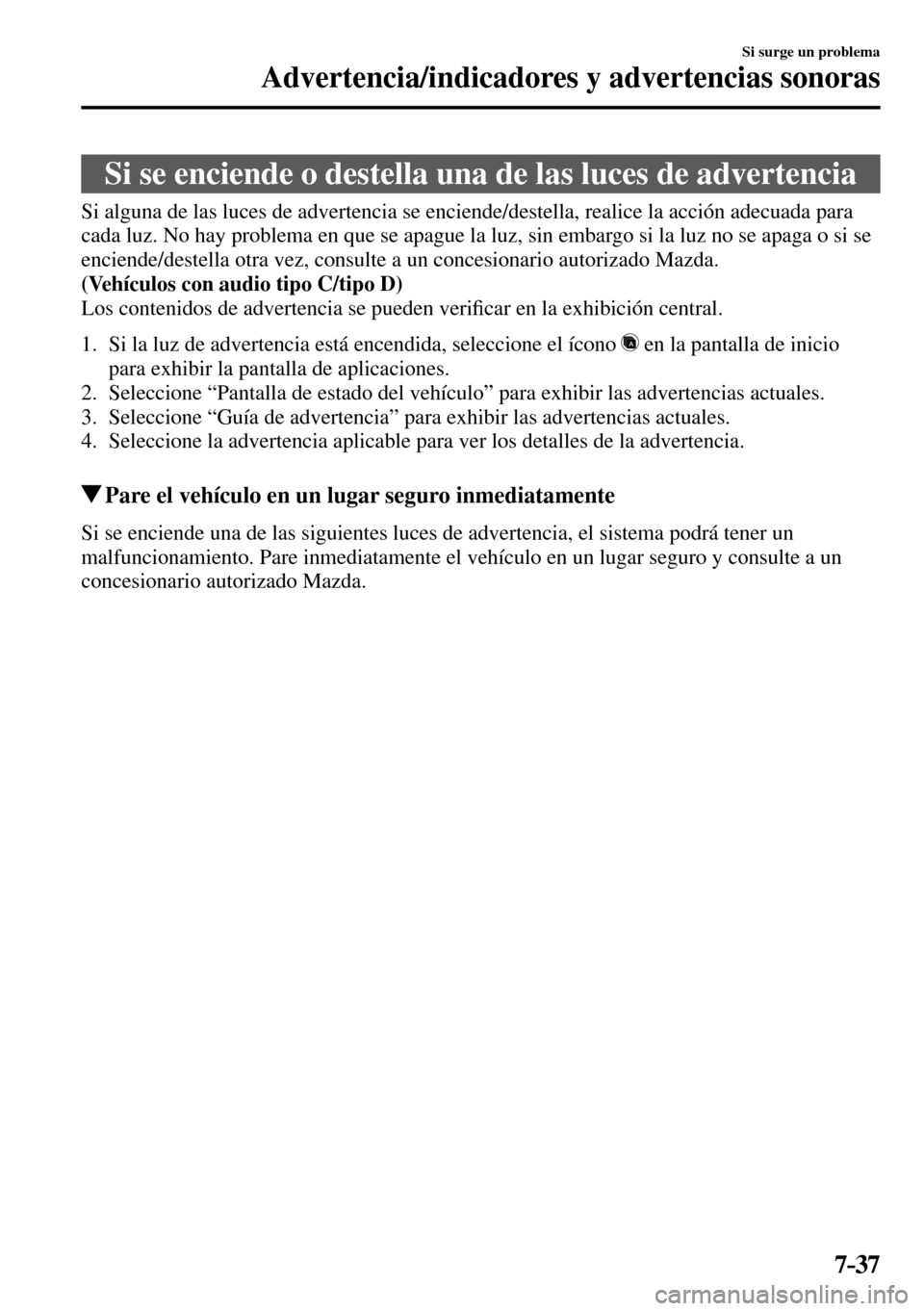

7–37
Si surge un problema
Advertencia/indicadores y advertencias sonoras
Si se enciende o destella una de las luces de advertencia
Si alguna de las luces de advertencia se enciende/destella, realice la acción adecuada para
cada luz. No hay problema en que se apague la luz, sin embargo si la luz no se apaga o si se
enciende/destella otra vez, consulte a un concesionario autorizado Mazda.
(Vehículos con audio tipo C/tipo D)
Los contenidos de advertencia se pueden veri¿ car en la exhibición central.
1. Si la luz de advertencia está encendida, seleccione el ícono
en la pantalla de inicio
para exhibir la pantalla de aplicaciones.
2. Seleccione “Pantalla de estado del vehículo” para exhibir las advertencias actuales.
3. Seleccione “Guía de advertencia” para exhibir las advertencias actuales.
4. Seleccione la advertencia aplicable para ver los detalles de la advertencia.
Pare el vehículo en un lugar seguro inmediatamente
Si se enciende una de las siguientes luces de advertencia, el sistema podrá tener un
malfuncionamiento. Pare inmediatamente el vehículo en un lugar seguro y consulte a un
concesionario autorizado Mazda.

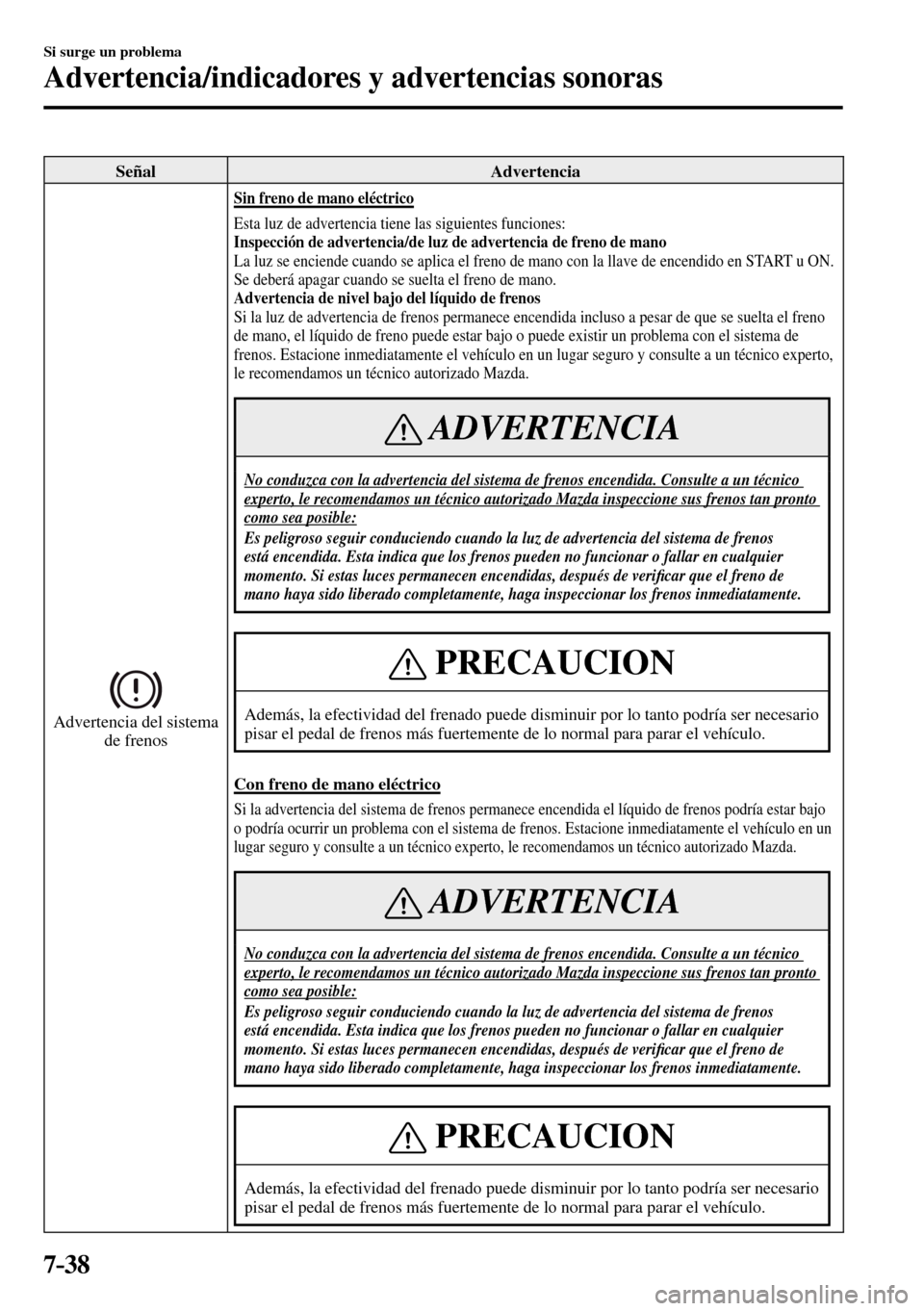

7–38
Si surge un problema
Advertencia/indicadores y advertencias sonoras
Señal Advertencia
Advertencia del sistema
de frenos
Sin freno de mano eléctrico
Esta luz de advertencia tiene las siguientes funciones:
Inspección de advertencia/de luz de advertencia de freno de mano
La luz se enciende cuando se aplica el freno de mano con la llave de encendido en START u ON.
Se deberá apagar cuando se suelta el freno de mano.
Advertencia de nivel bajo del líquido de frenos
Si la luz de advertencia de frenos permanece encendida incluso a pesar de que se suelta el freno
de mano, el líquido de freno puede estar bajo o puede existir un problema con el sistema de
frenos. Estacione inmediatamente el vehículo en un lugar seguro y consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
ADVERTENCIA
No conduzca con la advertencia del sistema de frenos encendida. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda inspeccione sus frenos tan pronto
como sea posible:
Es peligroso seguir conduciendo cuando la luz de advertencia del sistema de frenos
está encendida. Esta indica que los frenos pueden no funcionar o fallar en cualquier
momento. Si estas luces permanecen encendidas, después de veri¿ car que el freno de
mano haya sido liberado completamente, haga inspeccionar los frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado puede disminuir por lo tanto podría ser necesario
pisar el pedal de frenos más fuertemente de lo normal para parar el vehículo.
Con freno de mano eléctrico
Si la advertencia del sistema de frenos permanece encendida el líquido de frenos podría estar bajo
o podría ocurrir un problema con el sistema de frenos. Estacione inmediatamente el vehículo en un
lugar seguro y consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
ADVERTENCIA
No conduzca con la advertencia del sistema de frenos encendida. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda inspeccione sus frenos tan pronto
como sea posible:
Es peligroso seguir conduciendo cuando la luz de advertencia del sistema de frenos
está encendida. Esta indica que los frenos pueden no funcionar o fallar en cualquier
momento. Si estas luces permanecen encendidas, después de veri¿ car que el freno de
mano haya sido liberado completamente, haga inspeccionar los frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado puede disminuir por lo tanto podría ser necesario
pisar el pedal de frenos más fuertemente de lo normal para parar el vehículo.

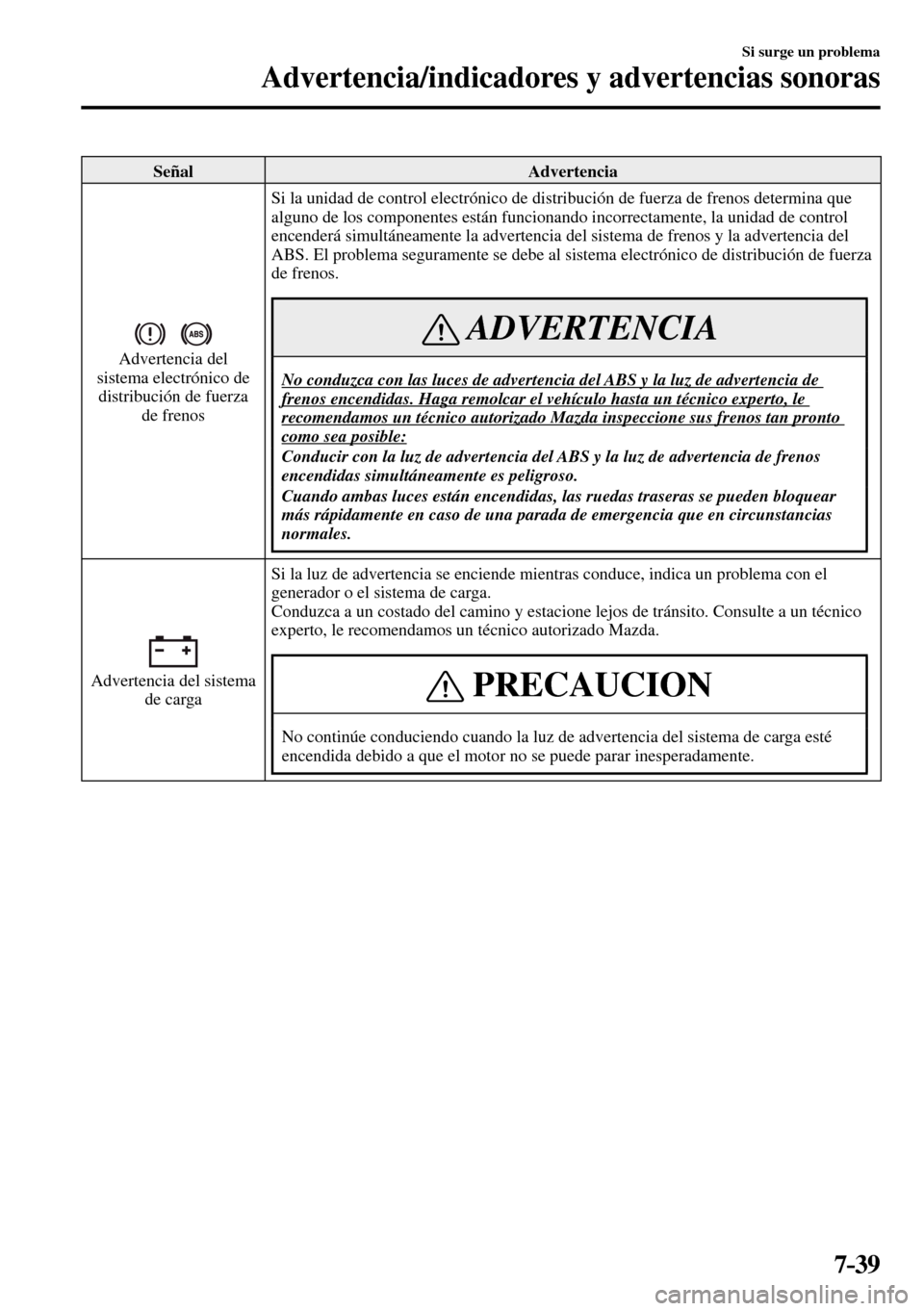

7–39
Si surge un problema
Advertencia/indicadores y advertencias sonoras
Señal Advertencia
Advertencia del
sistema electrónico de
distribución de fuerza
de frenos Si la unidad de control electrónico de distribución de fuerza de frenos determina que
alguno de los componentes están funcionando incorrectamente, la unidad de control
encenderá simultáneamente la advertencia del sistema de frenos y la advertencia del
ABS. El problema seguramente se debe al sistema electrónico de distribución de fuerza
de frenos.
ADVERTENCIA
No conduzca con las luces de advertencia del ABS y la luz de advertencia de
frenos encendidas. Haga remolcar el vehículo hasta un técnico experto, le
recomendamos un técnico autorizado Mazda inspeccione sus frenos tan pronto
como sea posible:
Conducir con la luz de advertencia del ABS y la luz de advertencia de frenos
encendidas simultáneamente es peligroso.
Cuando ambas luces están encendidas, las ruedas traseras se pueden bloquear
más rápidamente en caso de una parada de emergencia que en circunstancias
normales.
Advertencia del sistema
de carga Si la luz de advertencia se enciende mientras conduce, indica un problema con el
generador o el sistema de carga.
Conduzca a un costado del camino y estacione lejos de tránsito. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda. PRECAUCION
No continúe conduciendo cuando la luz de advertencia del sistema de carga esté
encendida debido a que el motor no se puede parar inesperadamente.

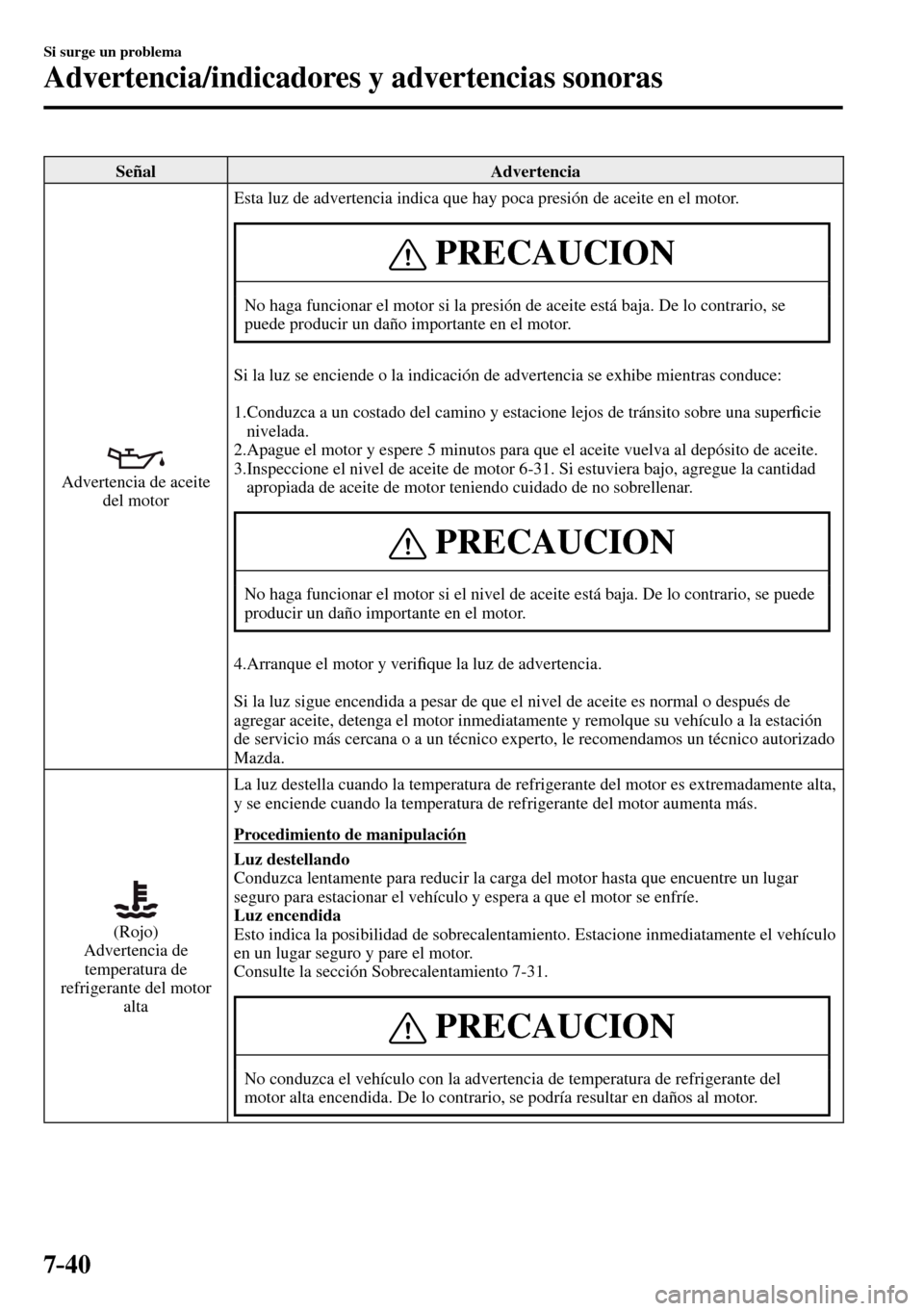

7–40
Si surge un problema
Advertencia/indicadores y advertencias sonoras
Señal Advertencia
Advertencia de aceite
del motor Esta luz de advertencia indica que hay poca presión de aceite en el motor.
PRECAUCION
No haga funcionar el motor si la presión de aceite está baja. De lo contrario, se
puede producir un daño importante en el motor.
Si la luz se enciende o la indicación de advertencia se exhibe mientras conduce:
1. Conduzca a un costado del camino y estacione lejos de tránsito sobre una super¿ cie
nivelada.
2. Apague el motor y espere 5 minutos para que el aceite vuelva al depósito de aceite.
3. Inspeccione el nivel de aceite de motor 6-31 . Si estuviera bajo, agregue la cantidad
apropiada de aceite de motor teniendo cuidado de no sobrellenar.
PRECAUCION
No haga funcionar el motor si el nivel de aceite está baja. De lo contrario, se puede
producir un daño importante en el motor.
4. Arranque el motor y veri¿ que la luz de advertencia.
Si la luz sigue encendida a pesar de que el nivel de aceite es normal o después de
agregar aceite, detenga el motor inmediatamente y remolque su vehículo a la estación
de servicio más cercana o a un técnico experto, le recomendamos un técnico autorizado
Mazda.
(Rojo)
Advertencia de
temperatura de
refrigerante del motor
alta
La luz destella cuando la temperatura de refrigerante del motor es extremadamente alta,
y se enciende cuando la temperatura de refrigerante del motor aumenta más.
Procedimiento de manipulación
Luz destellando
Conduzca lentamente para reducir la carga del motor hasta que encuentre un lugar
seguro para estacionar el vehículo y espera a que el motor se enfríe.
Luz encendida
Esto indica la posibilidad de sobrecalentamiento. Estacione inmediatamente el vehículo
en un lugar seguro y pare el motor.
Consulte la sección Sobrecalentamiento 7-31 .
PRECAUCION
No conduzca el vehículo con la advertencia de temperatura de refrigerante del
motor alta encendida. De lo contrario, se podría resultar en daños al motor.
