zrcátka MAZDA MODEL 3 HATCHBACK 2016 Návod k obsluze (in Czech)

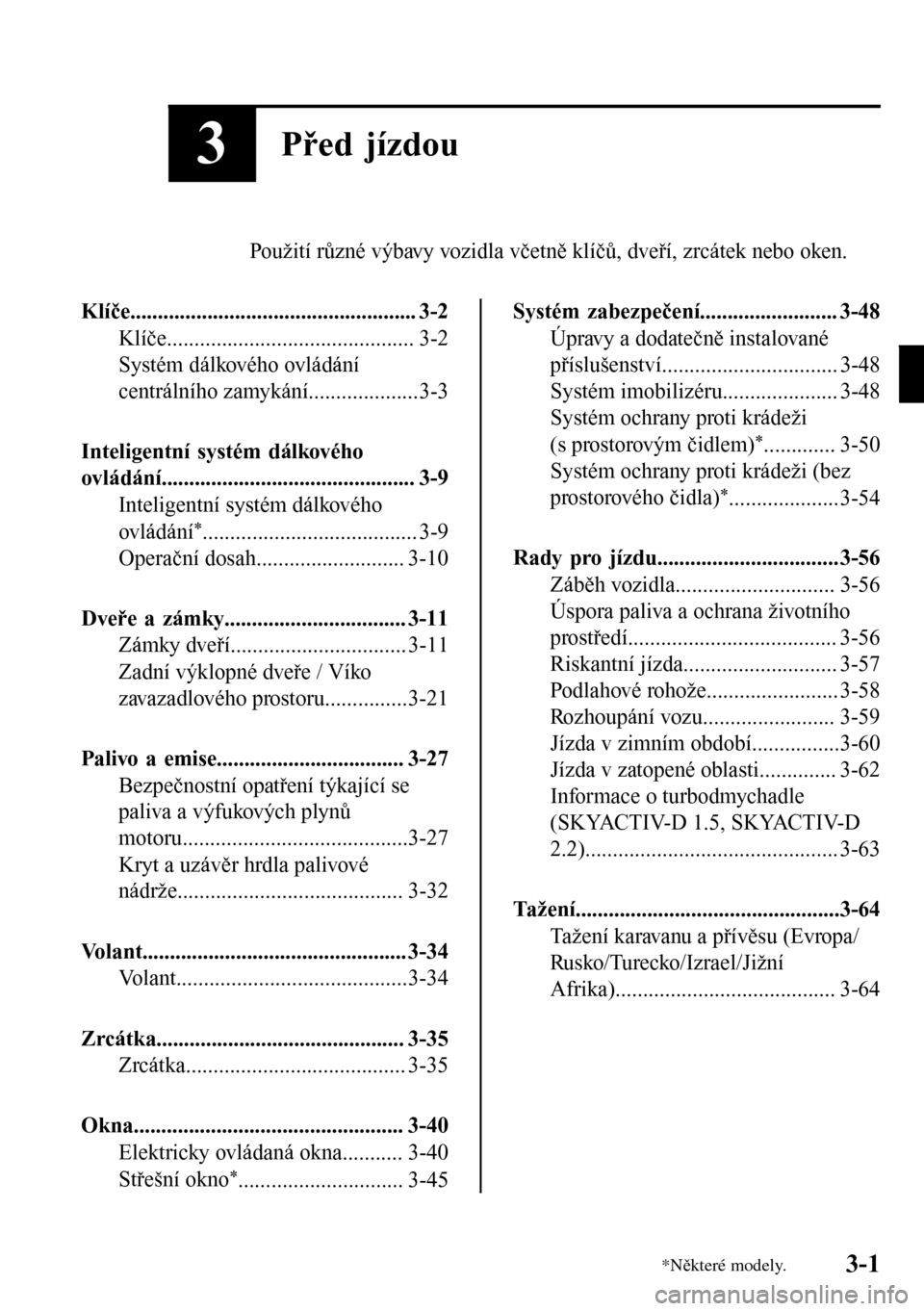

3Před jízdou
Použití různé výbavy vozidla včetně klíčů, dveří, zrcátek nebo oken.
Klíče.................................................... 3-2
Klíče............................................. 3-2
Systém dálkového ovládání
centrálního zamykání....................3-3
Inteligentní systém dálkového
ovládání.............................................. 3-9
Inteligentní systém dálkového
ovládání
*....................................... 3-9
Operační dosah........................... 3-10
Dveře a zámky................................. 3-11
Zámky dveří................................ 3-11
Zadní výklopné dveře / Víko
zavazadlového prostoru...............3-21
Palivo a emise.................................. 3-27
Bezpečnostní opatření týkající se
paliva a výfukových plynů
motoru.........................................3-27
Kryt a uzávěr hrdla palivové
nádrže......................................... 3-32
Volant................................................ 3-34
Volant..........................................3-34
Zrcátka............................................. 3-35
Zrcátka........................................ 3-35
Okna................................................. 3-40
Elektricky ovládaná okna........... 3-40
Střešní okno
*.............................. 3-45
Systém zabezpečení......................... 3-48
Úpravy a dodatečně instalované
příslušenství................................ 3-48
Systém imobilizéru..................... 3-48
Systém ochrany proti krádeži
(s prostorovým čidlem)
*............. 3-50
Systém ochrany proti krádeži (bez
prostorového čidla)
*....................3-54
Rady pro jízdu.................................3-56
Záběh vozidla............................. 3-56
Úspora paliva a ochrana životního
prostředí...................................... 3-56
Riskantní jízda............................ 3-57
Podlahové rohože........................ 3-58
Rozhoupání vozu........................ 3-59
Jízda v zimním období................3-60
Jízda v zatopené oblasti.............. 3-62
Informace o turbodmychadle
(SKYACTIV-D 1.5, SKYACTIV-D
2.2).............................................. 3-63
Tažení................................................3-64
Tažení karavanu a přívěsu (Evropa/
Rusko/Turecko/Izrael/Jižní
Afrika)........................................ 3-64
*N
které modely.3-1

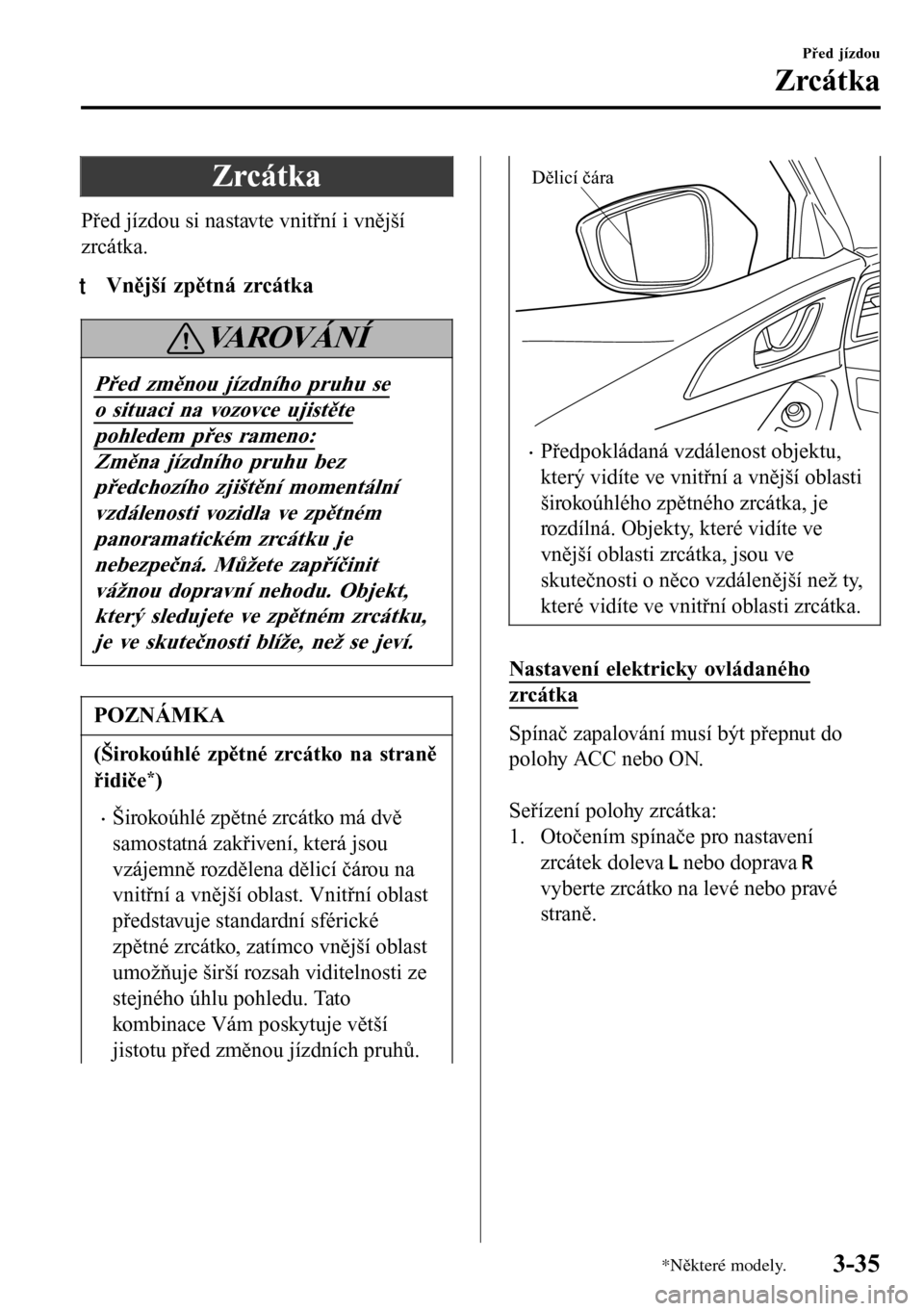

Zrcátka
Před jízdou si nastavte vnitřní i vnější
zrcátka.
tVnější zpětná zrcátka
VA R O V Á N Í
Před změnou jízdního pruhu se
o situaci na vozovce ujistěte
pohledem přes rameno:
Změna jízdního pruhu bez
předchozího zjištění momentální
vzdálenosti vozidla ve zpětném
panoramatickém zrcátku je
nebezpečná. Můžete zapříčinit
vážnou dopravní nehodu. Objekt,
který sledujete ve zpětném zrcátku,
je ve skutečnosti blíže, než se jeví.
POZNÁMKA
(Širokoúhlé zpětné zrcátko na straně
řidiče*)
•Širokoúhlé zpětné zrcátko má dvě
samostatná zakřivení, která jsou
vzájemně rozdělena dělicí čárou na
vnitřní a vnější oblast. Vnitřní oblast
představuje standardní sférické
zpětné zrcátko, zatímco vnější oblast
umožňuje širší rozsah viditelnosti ze
stejného úhlu pohledu. Tato
kombinace Vám poskytuje větší
jistotu před změnou jízdních pruhů.
Dělicí čára
•Předpokládaná vzdálenost objektu,
který vidíte ve vnitřní a vnější oblasti
širokoúhlého zpětného zrcátka, je
rozdílná. Objekty, které vidíte ve
vnější oblasti zrcátka, jsou ve
skutečnosti o něco vzdálenější než ty,
které vidíte ve vnitřní oblasti zrcátka.
Nastavení elektricky ovládaného
zrcátka
Spínač zapalování musí být přepnut do
polohy ACC nebo ON.

Seřízení polohy zrcátka:
1. Otočením spínače pro nastavení
zrcátek doleva
nebo doprava
vyberte zrcátko na levé nebo pravé
straně.
Před jízdou
Zrcátka
*N
které modely.3-35

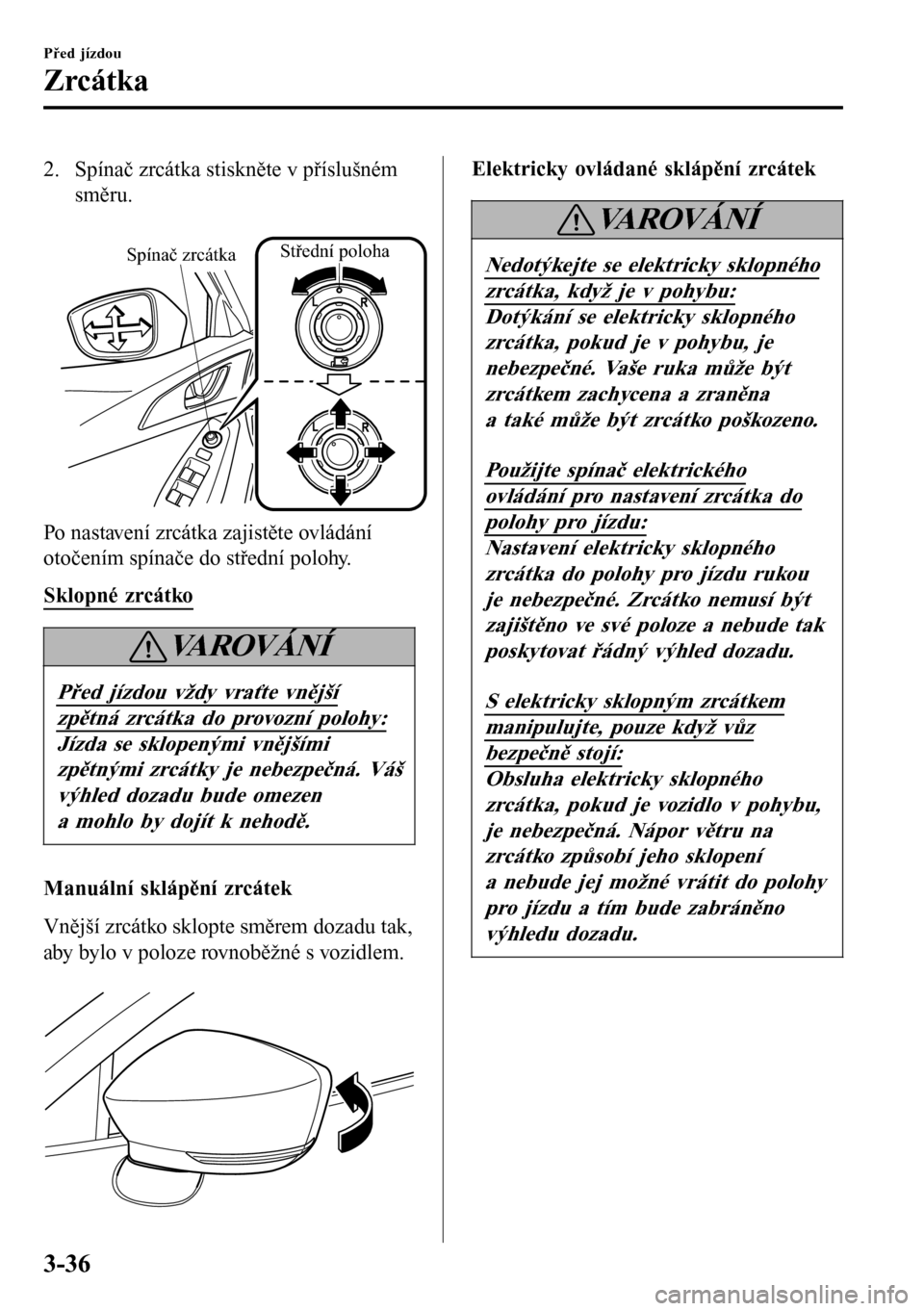

2. Spínač zrcátka stiskněte v příslušném
směru.

Střední poloha
Spínač zrcátka
Po nastavení zrcátka zajistěte ovládání
otočením spínače do střední polohy.
Sklopné zrcátko
VAROVÁNÍ
Před jízdou vždy vraťte vnější
zpětná zrcátka do provozní polohy:
Jízda se sklopenými vnějšími
zpětnými zrcátky je nebezpečná. Váš
výhled dozadu bude omezen
a mohlo by dojít k nehodě.
Manuální sklápění zrcátek
Vnější zrcátko sklopte směrem dozadu tak,
aby bylo v poloze rovnoběžné s vozidlem.

Elektricky ovládané sklápění zrcátek
VAROVÁNÍ
Nedotýkejte se elektricky sklopného
zrcátka, když je v pohybu:
Dotýkání se elektricky sklopného
zrcátka, pokud je v pohybu, je
nebezpečné. Vaše ruka může být
zrcátkem zachycena a zraněna
a také může být zrcátko poškozeno.
Použijte spínač elektrického
ovládání pro nastavení zrcátka do
polohy pro jízdu:
Nastavení elektricky sklopného
zrcátka do polohy pro jízdu rukou
je nebezpečné. Zrcátko nemusí být
zajištěno ve své poloze a nebude tak
poskytovat řádný výhled dozadu.
S elektricky sklopným zrcátkem
manipulujte, pouze když vůz
bezpečně stojí:
Obsluha elektricky sklopného
zrcátka, pokud je vozidlo v pohybu,
je nebezpečná. Nápor větru na
zrcátko způsobí jeho sklopení
a nebude jej možné vrátit do polohy
pro jízdu a tím bude zabráněno
výhledu dozadu.
Před jízdou
Zrcátka
3-36

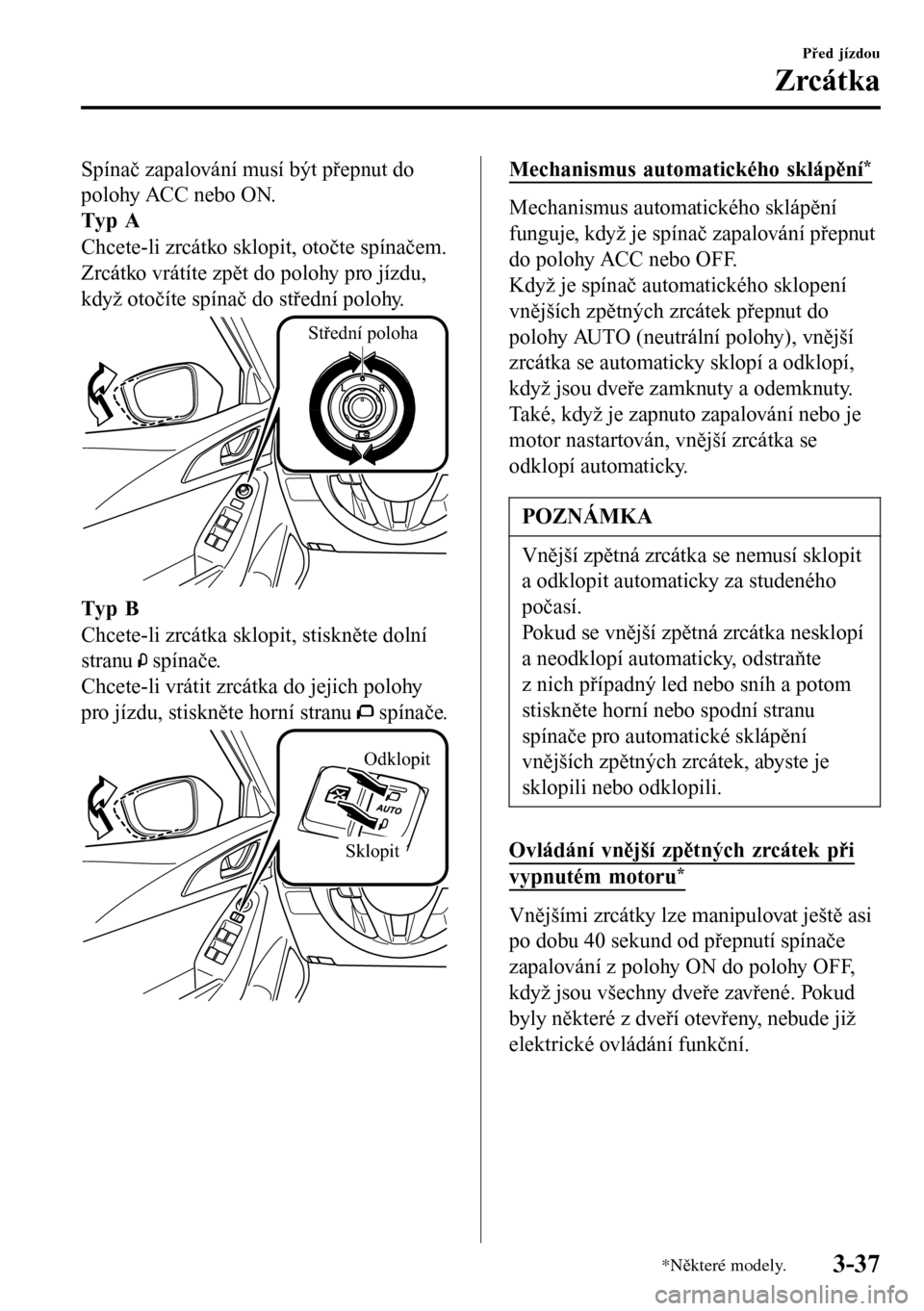

Spínač zapalování musí být přepnut do
polohy ACC nebo ON.
Typ A
Chcete-li zrcátko sklopit, otočte spínačem.
Zrcátko vrátíte zpět do polohy pro jízdu,
když otočíte spínač do střední polohy.
Střední poloha
Typ B
Chcete-li zrcátka sklopit, stiskněte dolní
stranu
spínače.
Chcete-li vrátit zrcátka do jejich polohy
pro jízdu, stiskněte horní stranu
spínače.
Sklopit
Odklopit
Mechanismus automatického sklápění*
Mechanismus automatického sklápění
funguje, když je spínač zapalování přepnut
do polohy ACC nebo OFF.
Když je spínač automatického sklopení
vnějších zpětných zrcátek přepnut do
polohy AUTO (neutrální polohy), vnější
zrcátka se automaticky sklopí a odklopí,
když jsou dveře zamknuty a odemknuty.
Také, když je zapnuto zapalování nebo je
motor nastartován, vnější zrcátka se
odklopí automaticky.
POZNÁMKA
Vnější zpětná zrcátka se nemusí sklopit
a odklopit automaticky za studeného
počasí.
Pokud se vnější zpětná zrcátka nesklopí
a neodklopí automaticky, odstraňte
z nich případný led nebo sníh a potom
stiskněte horní nebo spodní stranu
spínače pro automatické sklápění
vnějších zpětných zrcátek, abyste je
sklopili nebo odklopili.
Ovládání vnější zpětných zrcátek při
vypnutém motoru*
Vnějšími zrcátky lze manipulovat ještě asi
po dobu 40 sekund od přepnutí spínače
zapalování z polohy ON do polohy OFF,
když jsou všechny dveře zavřené. Pokud
byly některé z dveří otevřeny, nebude již
elektrické ovládání funkční.
Před jízdou
Zrcátka
*N
které modely.3-37

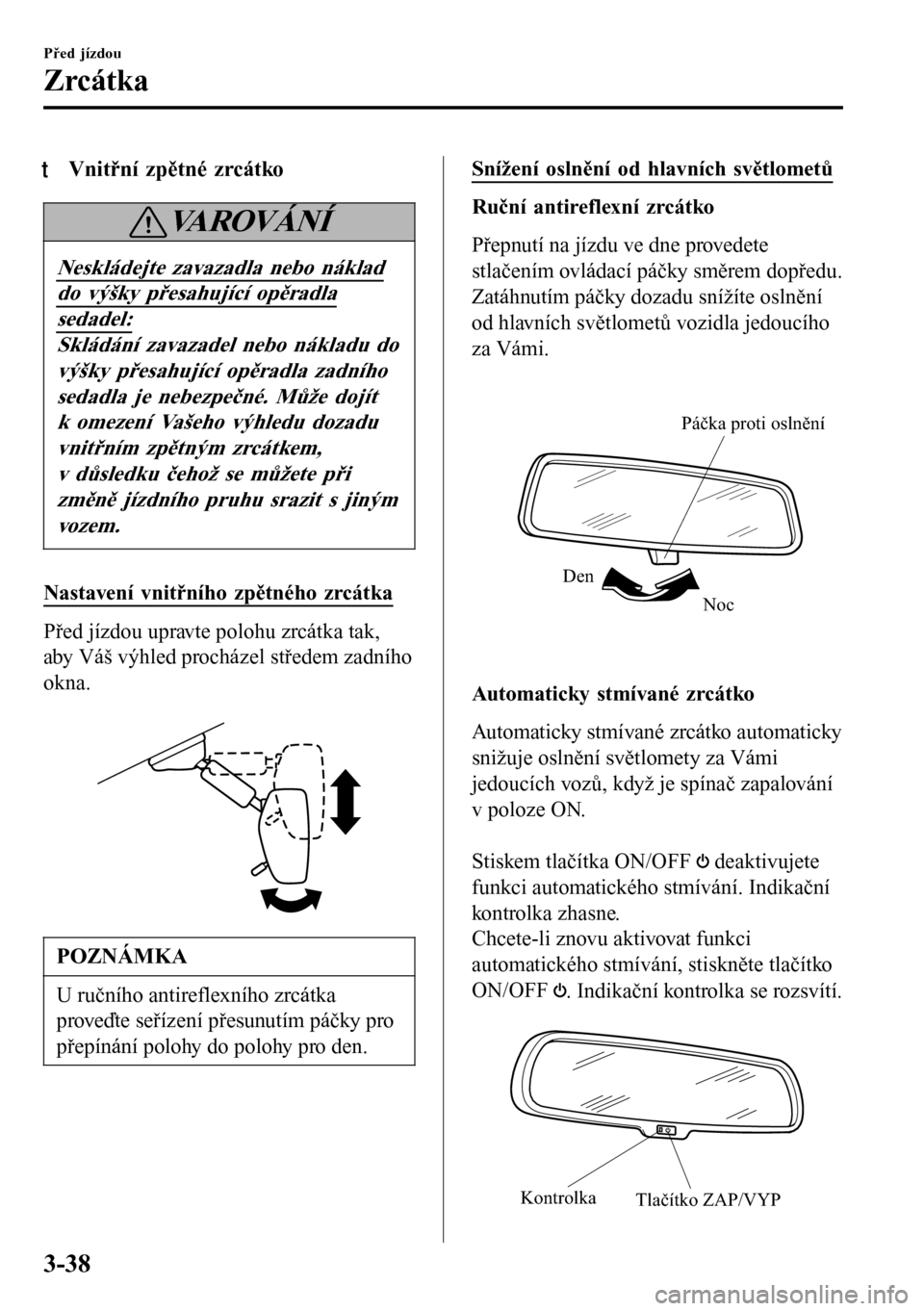

tVnitřní zpětné zrcátko
VAROVÁNÍ
Neskládejte zavazadla nebo náklad
do výšky přesahující opěradla
sedadel:
Skládání zavazadel nebo nákladu do
výšky přesahující opěradla zadního
sedadla je nebezpečné. Může dojít
k omezení Vašeho výhledu dozadu
vnitřním zpětným zrcátkem,
v důsledku čehož se můžete při
změně jízdního pruhu srazit s jiným
vozem.
Nastavení vnitřního zpětného zrcátka
Před jízdou upravte polohu zrcátka tak,
aby Váš výhled procházel středem zadního
okna.

POZNÁMKA
U ručního antireflexního zrcátka
proveďte seřízení přesunutím páčky pro
přepínání polohy do polohy pro den.
Snížení oslnění od hlavních světlometů
Ruční antireflexní zrcátko
Přepnutí na jízdu ve dne provedete
stlačením ovládací páčky směrem dopředu.
Zatáhnutím páčky dozadu snížíte oslnění
od hlavních světlometů vozidla jedoucího
za Vámi.

Noc DenPáčka proti oslnění
Automaticky stmívané zrcátko
Automaticky stmívané zrcátko automaticky
snižuje oslnění světlomety za Vámi
jedoucích vozů, když je spínač zapalování
v poloze ON.

Stiskem tlačítka ON/OFF
deaktivujete
funkci automatického stmívání. Indikační
kontrolka zhasne.
Chcete-li znovu aktivovat funkci
automatického stmívání, stiskněte tlačítko
ON/OFF
. Indikační kontrolka se rozsvítí.

Tlačítko ZAP/VYP Kontrolka
Před jízdou
Zrcátka
3-38

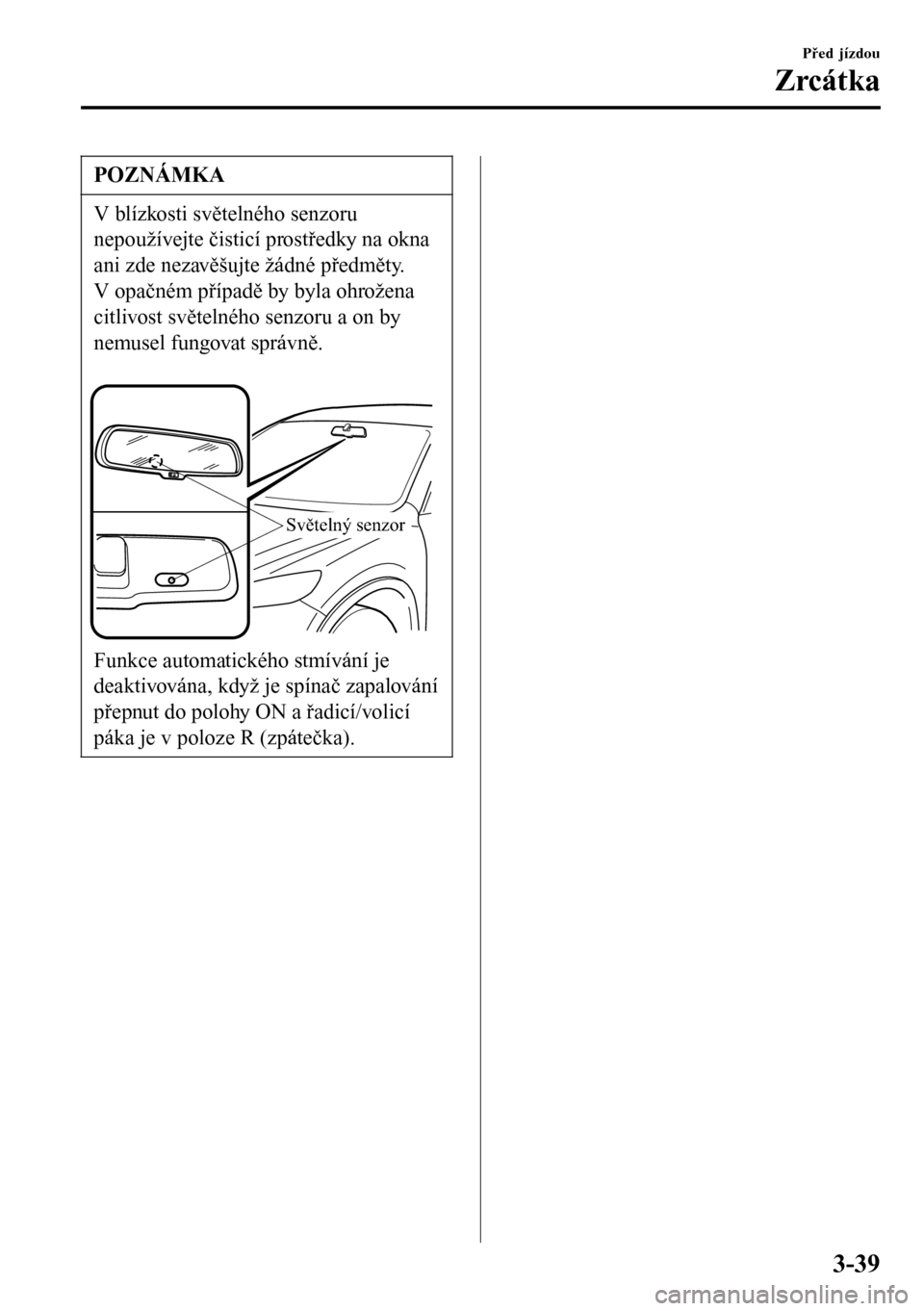

POZNÁMKA
V blízkosti světelného senzoru
nepoužívejte čisticí prostředky na okna
ani zde nezavěšujte žádné předměty.
V opačném případě by byla ohrožena
citlivost světelného senzoru a on by
nemusel fungovat správně.

Světelný senzor
Funkce automatického stmívání je
deaktivována, když je spínač zapalování
přepnut do polohy ON a řadicí/volicí
páka je v poloze R (zpátečka).
Před jízdou
Zrcátka
3-39

Jízda v zimním období
V zimním období s sebou vozte vybavení
pro případ nouze, včetně sněhových
řetězů, škrabky na okna, malé lopatky,
startovacích kabelů a malého sáčku
s pískem nebo solí.
Požádejte kvalifikovaného opravce,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda, aby zkontroloval
následující:
•Úpravu správné koncentrace nemrznoucí
chladicí směsi v chladiči.
Viz Chladicí kapalina motoru na straně
6-31.
•Kontrolu akumulátoru vozu a přípojných
kabelů. Nízké teploty snižují kapacitu
akumulátoru.
•Používejte motorový olej vhodný pro
nejnižší teploty, ve kterých bude vozidlo
jezdit (strana 6-24).
•Kontrolu celého zapalovacího systému,
zda nejsou poškozené kabely a uvolněné
spoje.
•Do ostřikovačů používejte nemrznoucí
směs, ale ne chladicí kapalinu motoru
(strana 6-36).
POZNÁMKA
•(Bez elektrické parkovací brzdy)
Parkovací brzdu nepoužívejte
v mrazivém počasí, mohla by
zamrznout. Namísto toho u vozu
s automatickou převodovkou posuňte
páku voliče do polohy P a u vozu
s manuální převodovkou zařaďte 1.
převodový stupeň nebo zpátečku R.
Zadní kola založte klíny.
•Před jízdou sníh odstraňte. Sníh
ponechaný na čelním skle je
nebezpečný, protože Vám může
bránit ve výhledu.
•Při odstraňování ledu nebo zamrzlého
sněhu ze skla zrcátka nebo čelního
skla netlačte na škrabku příliš velkou
silou.
•Nikdy nepoužívejte teplou nebo
horkou vodu pro odstranění sněhu
nebo ledu z oken a zrcátek, mohlo by
dojít k popraskání skla.
•Jeďte pomalu. Brzdný výkon může
být negativně ovlivněn, pokud se na
součásti brzd nalepí sníh nebo led.
Pokud taková situace nastane, jeďte
vozidlem pomalu, několikrát uvolněte
pedál akcelerátoru a lehce sešlápněte
brzdový pedál, až se funkce brzd
vrátí k normálu.
tZimní pneumatiky
VAROVÁNÍ
Na všech čtyřech kolech používejte
výhradně pneumatiky shodného
rozměru a typu (zimní, radiální,
diagonální):
Je nebezpečné používat pneumatiky
rozdílného rozměru a typu. Může
dojít k vážnému ovlivnění
ovladatelnosti Vašeho vozidla,
důsledkem čehož může být nehoda.
UPOZORNĚNÍ
Před použitím pneumatik s ocelovými
hroty se ujistěte, zda jejich použití
umožňují předpisy dané země.
Před jízdou
Rady pro jízdu
3-60

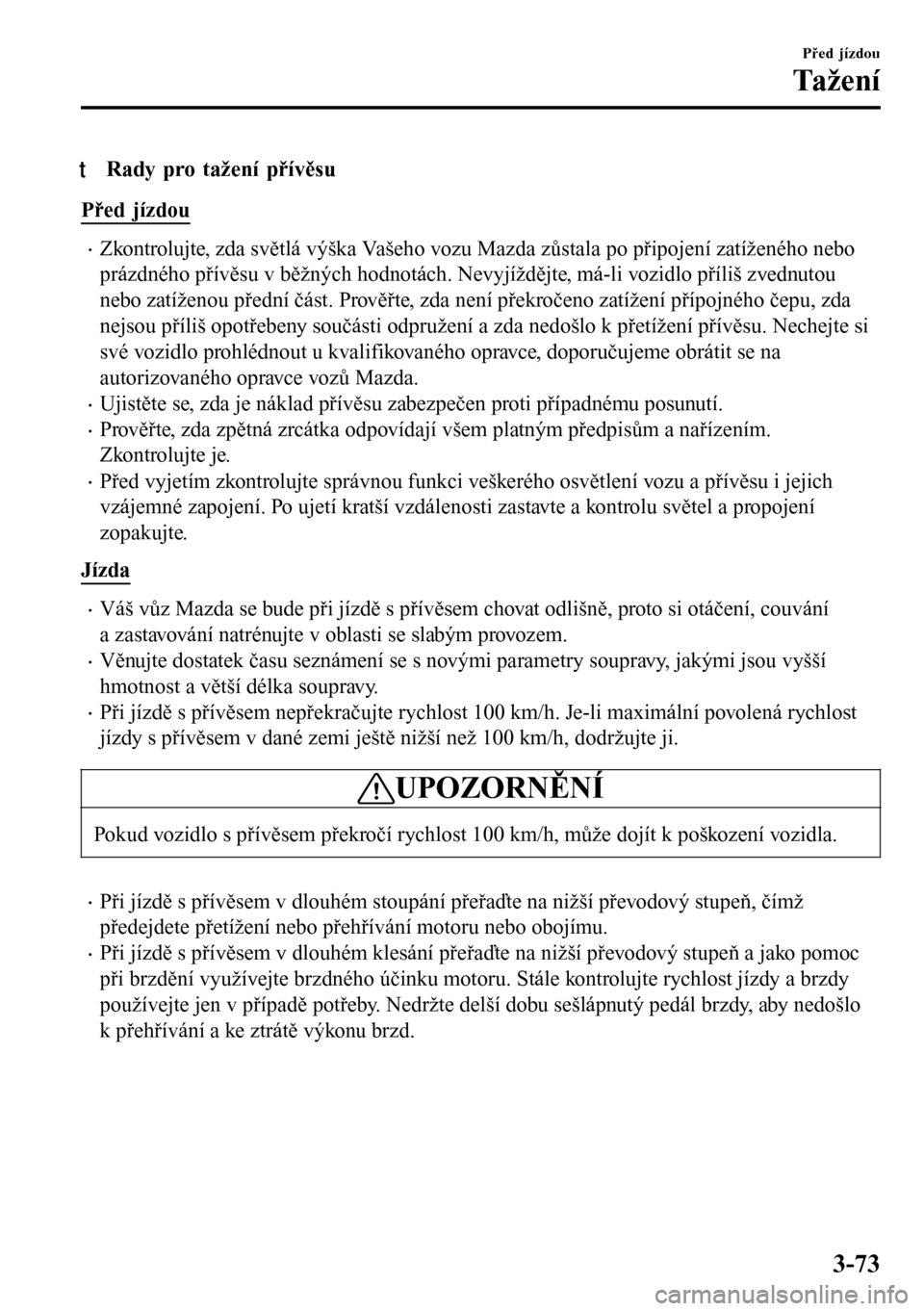

tRady pro tažení přívěsu
Před jízdou
•Zkontrolujte, zda světlá výška Vašeho vozu Mazda zůstala po připojení zatíženého nebo
prázdného přívěsu v běžných hodnotách. Nevyjíždějte, má-li vozidlo příliš zvednutou
nebo zatíženou přední část. Prověřte, zda není překročeno zatížení přípojného čepu, zda
nejsou příliš opotřebeny součásti odpružení a zda nedošlo k přetížení přívěsu. Nechejte si
své vozidlo prohlédnout u kvalifikovaného opravce, doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
•Ujistěte se, zda je náklad přívěsu zabezpečen proti případnému posunutí.
•Prověřte, zda zpětná zrcátka odpovídají všem platným předpisům a nařízením.
Zkontrolujte je.
•Před vyjetím zkontrolujte správnou funkci veškerého osvětlení vozu a přívěsu i jejich
vzájemné zapojení. Po ujetí kratší vzdálenosti zastavte a kontrolu světel a propojení
zopakujte.
Jízda
•Váš vůz Mazda se bude při jízdě s přívěsem chovat odlišně, proto si otáčení, couvání
a zastavování natrénujte v oblasti se slabým provozem.
•Věnujte dostatek času seznámení se s novými parametry soupravy, jakými jsou vyšší
hmotnost a větší délka soupravy.
•Při jízdě s přívěsem nepřekračujte rychlost 100 km/h. Je-li maximální povolená rychlost
jízdy s přívěsem v dané zemi ještě nižší než 100 km/h, dodržujte ji.
UPOZORNĚNÍ
Pokud vozidlo s přívěsem překročí rychlost 100 km/h, může dojít k poškození vozidla.
•Při jízdě s přívěsem v dlouhém stoupání přeřaďte na nižší převodový stupeň, čímž
předejdete přetížení nebo přehřívání motoru nebo obojímu.
•Při jízdě s přívěsem v dlouhém klesání přeřaďte na nižší převodový stupeň a jako pomoc
při brzdění využívejte brzdného účinku motoru. Stále kontrolujte rychlost jízdy a brzdy
používejte jen v případě potřeby. Nedržte delší dobu sešlápnutý pedál brzdy, aby nedošlo
k přehřívání a ke ztrátě výkonu brzd.
Před jízdou
Ta že n í
3-73

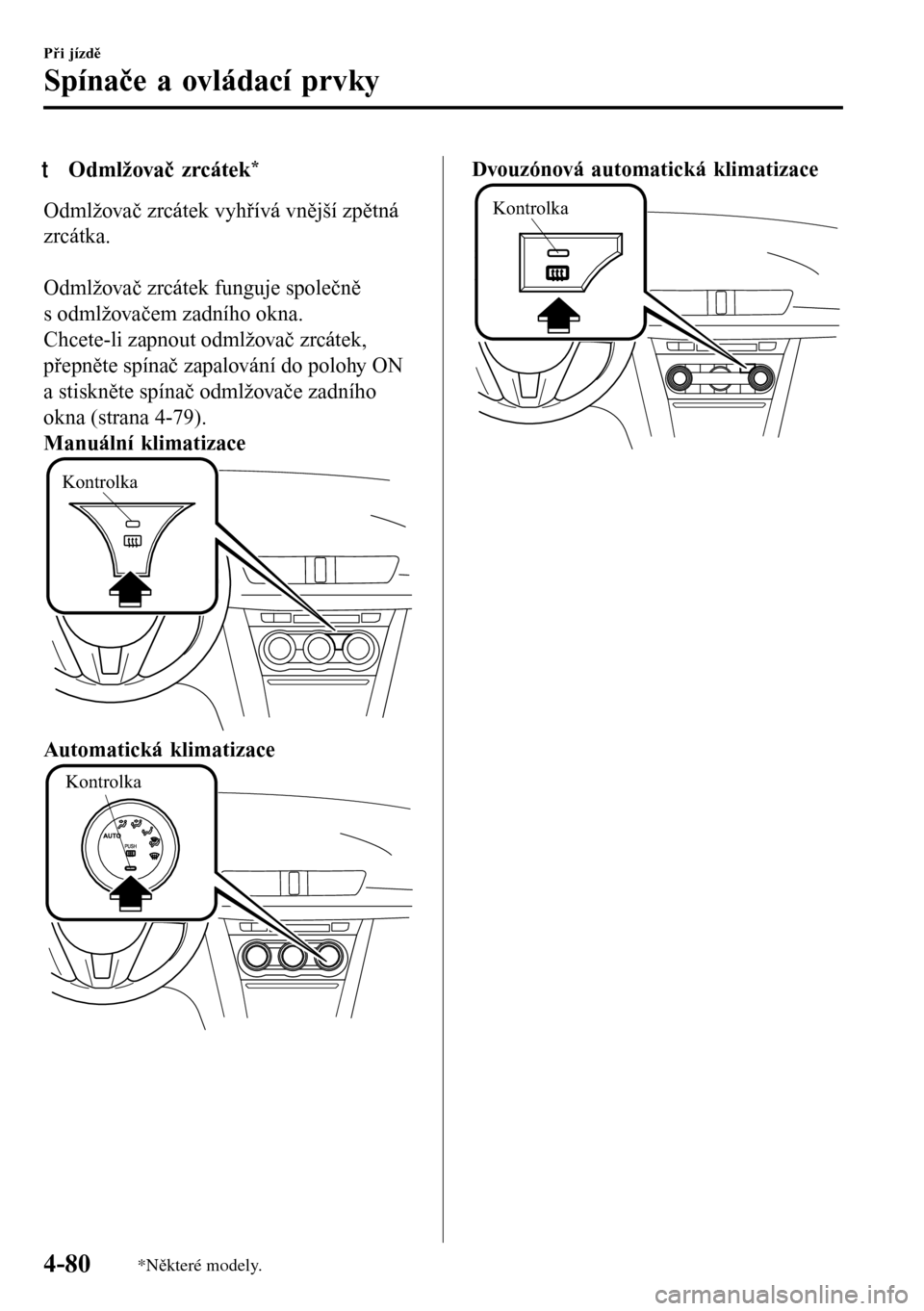

tOdmlžovač zrcátek*
Odmlžovač zrcátek vyhřívá vnější zpětná
zrcátka.

Odmlžovač zrcátek funguje společně
s odmlžovačem zadního okna.
Chcete-li zapnout odmlžovač zrcátek,
přepněte spínač zapalování do polohy ON
a stiskněte spínač odmlžovače zadního
okna (strana 4-79).
Manuální klimatizace
Kontrolka
Automatická klimatizace
Kontrolka
Dvouzónová automatická klimatizace
Kontrolka
Při jízdě
Spínače a ovládací prvky
4-80*N
které modely.

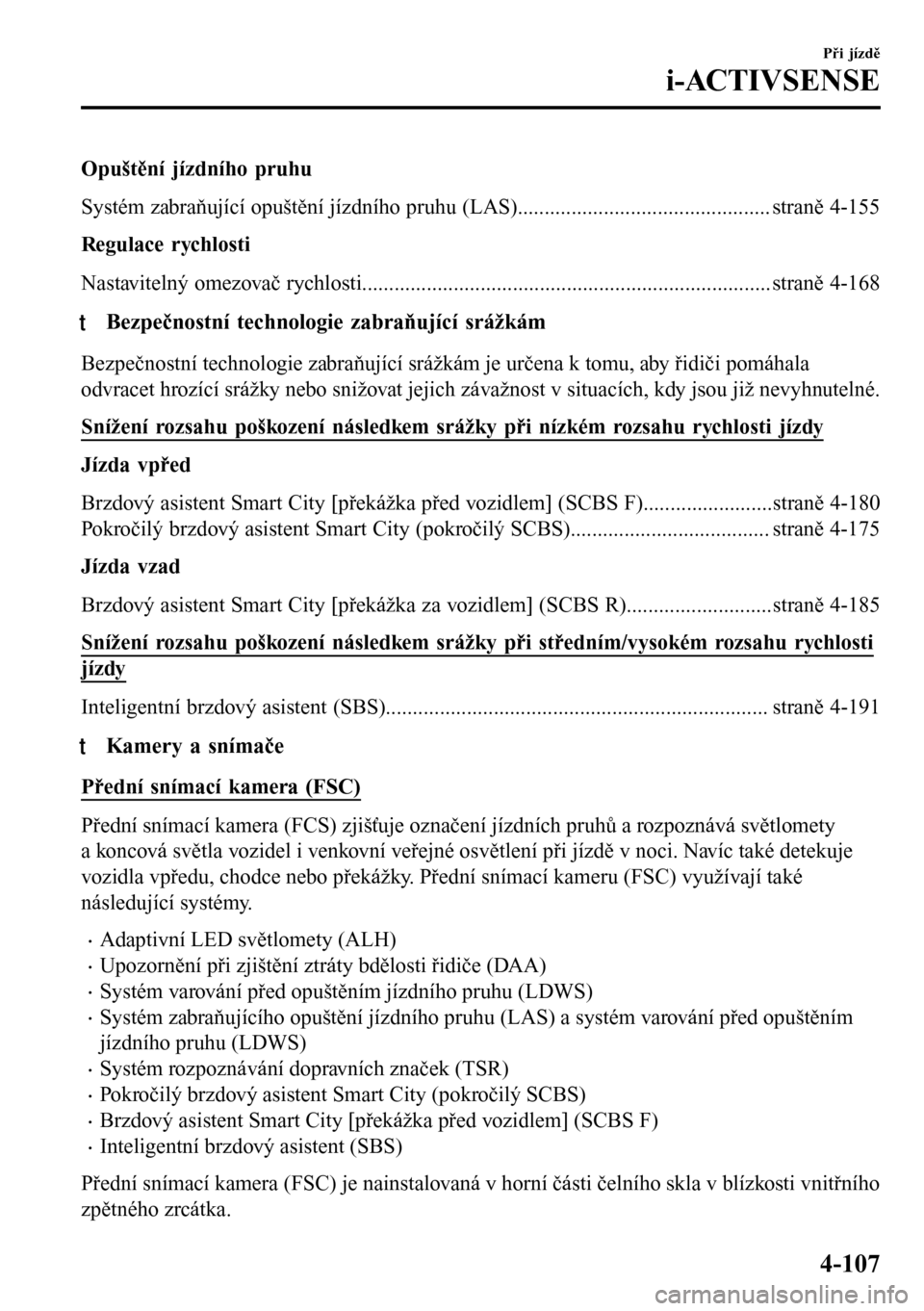

Opuštění jízdního pruhu
Systém zabraňující opuštění jízdního pruhu (LAS)............................................... straně 4-155
Regulace rychlosti
Nastavitelný omezovač rychlosti............................................................................ straně 4-168
tBezpečnostní technologie zabraňující srážkám
Bezpečnostní technologie zabraňující srážkám je určena k tomu, aby řidiči pomáhala
odvracet hrozící srážky nebo snižovat jejich závažnost v situacích, kdy jsou již nevyhnutelné.
Snížení rozsahu poškození následkem srážky při nízkém rozsahu rychlosti jízdy
Jízda vpřed
Brzdový asistent Smart City [překážka před vozidlem] (SCBS F)........................straně 4-180
Pokročilý brzdový asistent Smart City (pokročilý SCBS)..................................... straně 4-175
Jízda vzad
Brzdový asistent Smart City [překážka za vozidlem] (SCBS R)...........................straně 4-185
Snížení rozsahu poškození následkem srážky při středním/vysokém rozsahu rychlosti
jízdy
Inteligentní brzdový asistent (SBS)....................................................................... straně 4-191
tKamery a snímače
Přední snímací kamera (FSC)
Přední snímací kamera (FCS) zjišťuje označení jízdních pruhů a rozpoznává světlomety
a koncová světla vozidel i venkovní veřejné osvětlení při jízdě v noci. Navíc také detekuje
vozidla vpředu, chodce nebo překážky. Přední snímací kameru (FSC) využívají také
následující systémy.
•Adaptivní LED světlomety (ALH)
•Upozornění při zjištění ztráty bdělosti řidiče (DAA)
•Systém varování před opuštěním jízdního pruhu (LDWS)
•Systém zabraňujícího opuštění jízdního pruhu (LAS) a systém varování před opuštěním
jízdního pruhu (LDWS)
•Systém rozpoznávání dopravních značek (TSR)
•Pokročilý brzdový asistent Smart City (pokročilý SCBS)
•Brzdový asistent Smart City [překážka před vozidlem] (SCBS F)
•Inteligentní brzdový asistent (SBS)
Přední snímací kamera (FSC) je nainstalovaná v horní části čelního skla v blízkosti vnitřního
zpětného zrcátka.
Při jízdě
i-ACTIVSENSE
4-107
