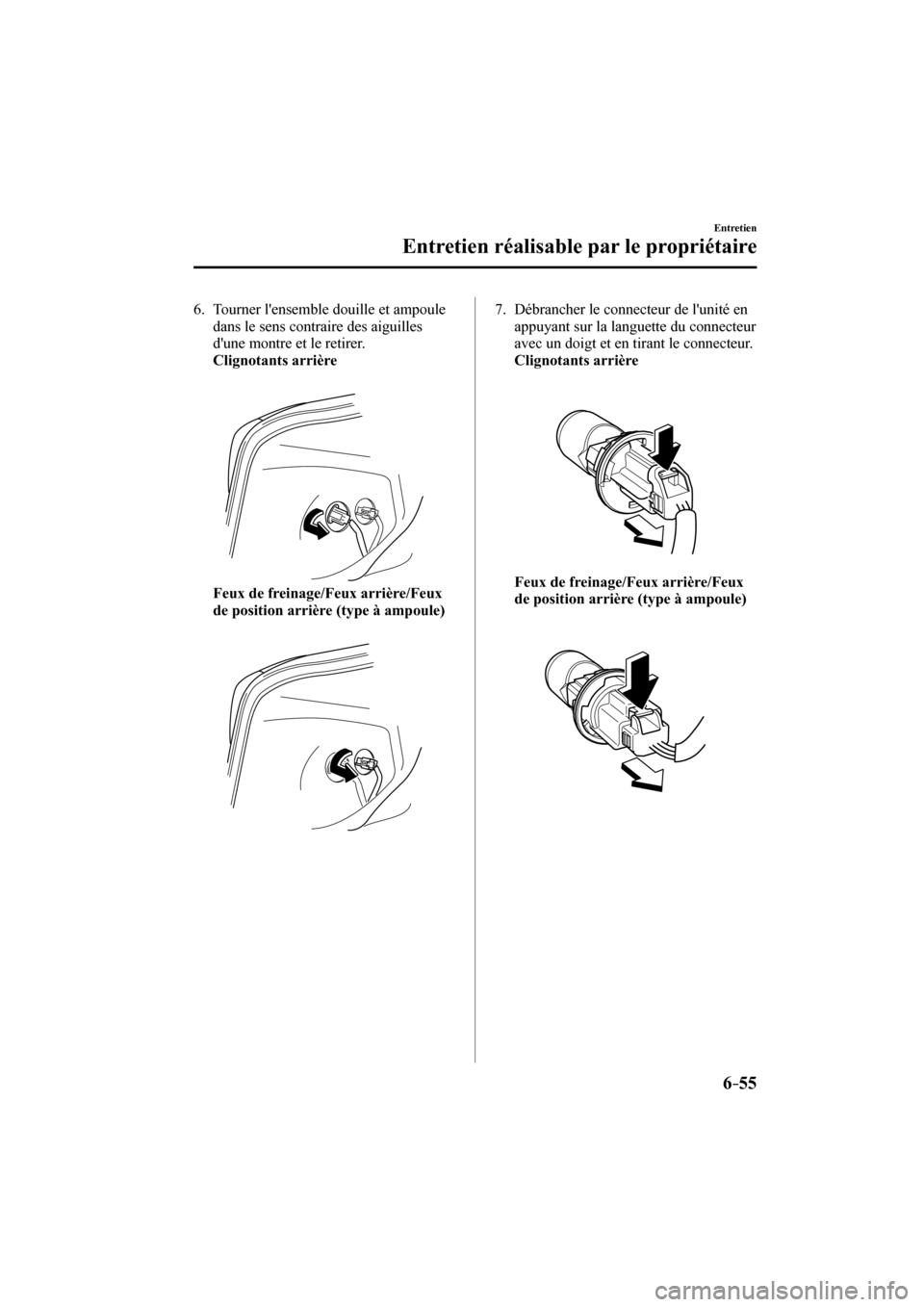

Page 501 of 658
6–55
Entretien
Entretien réalisable par le propriétaire
6. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
7. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D

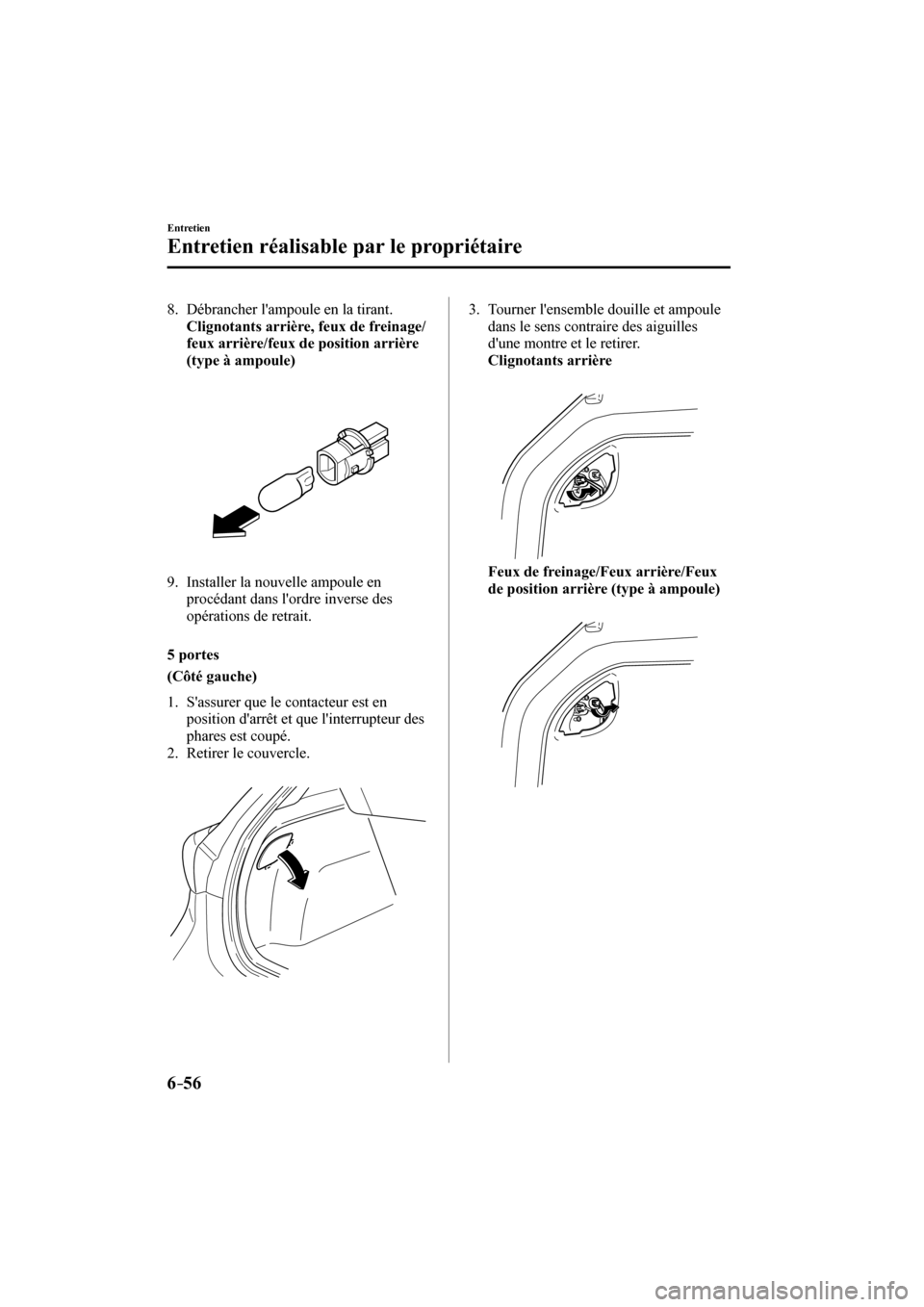

Page 502 of 658
6–56
Entretien
Entretien réalisable par le propriétaire
8. Débrancher l'ampoule en la tirant.
Clignotants arrière, feux de freinage/
feux arrière/feux de position arrière
(type à ampoule)
9. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
5 portes
(Côté gauche)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D

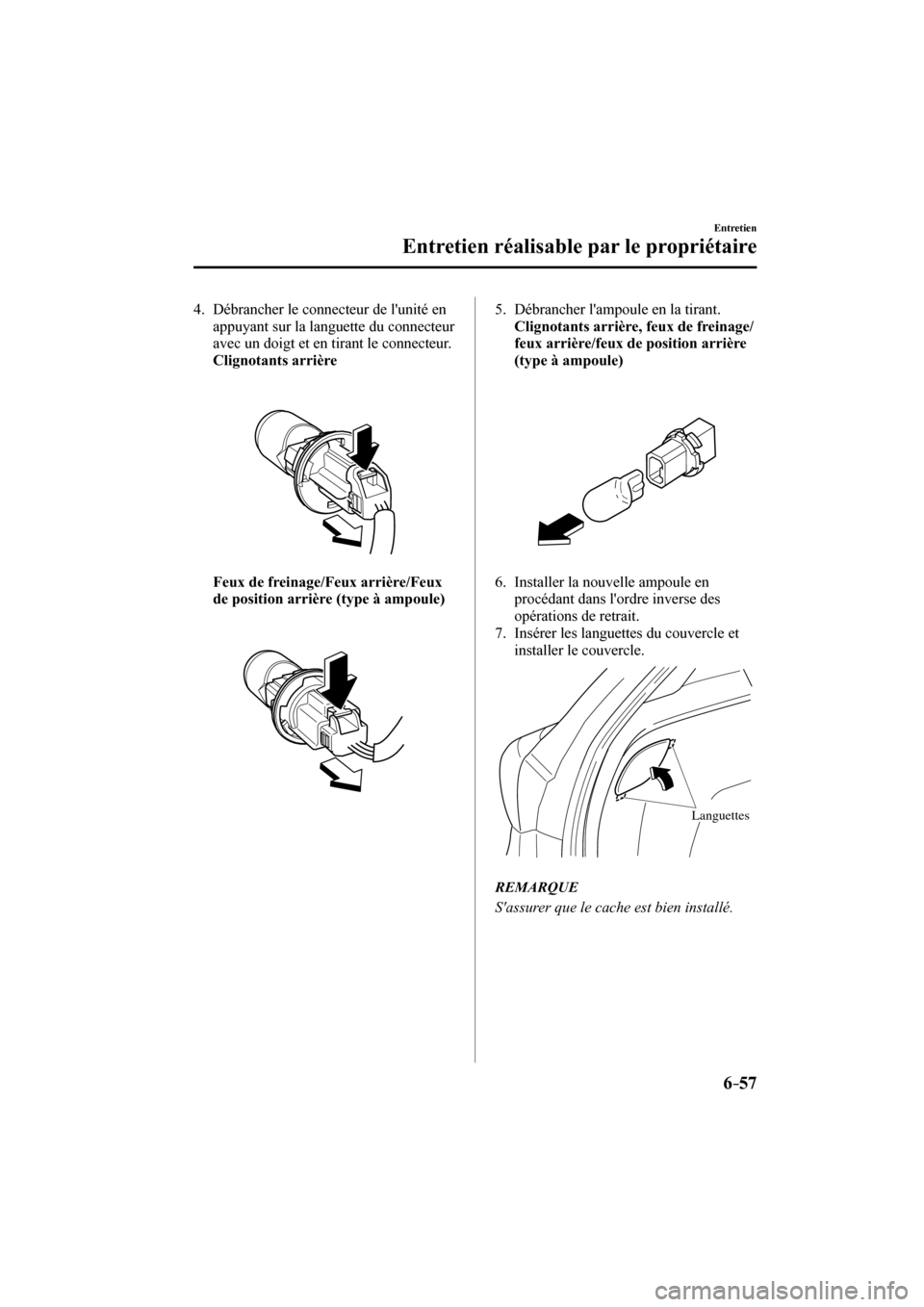

Page 503 of 658
6–57
Entretien
Entretien réalisable par le propriétaire
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
5. Débrancher l'ampoule en la tirant.
Clignotants arrière, feux de freinage/
feux arrière/feux de position arrière
(type à ampoule)
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
7. Insérer les languettes du couvercle et
installer le couvercle.
Languettes
REMARQUE
S'assurer que le cache est bien installé.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D

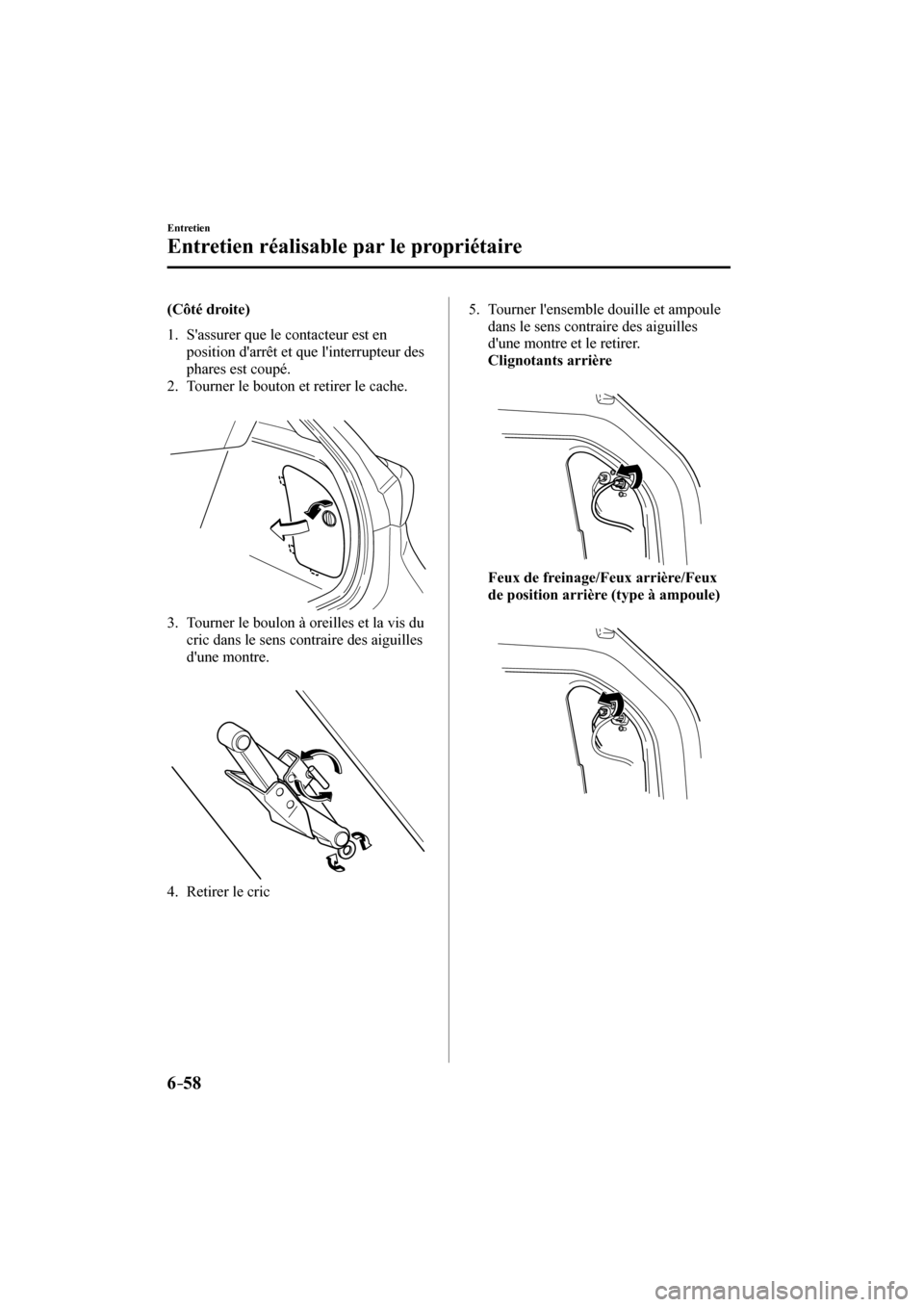

Page 504 of 658
6–58
Entretien
Entretien réalisable par le propriétaire
(Côté droite)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner le bouton et retirer le cache.
3. Tourner le boulon à oreilles et la vis du
cric dans le sens contraire des aiguilles
d'une montre.
4. Retirer le cric 5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D

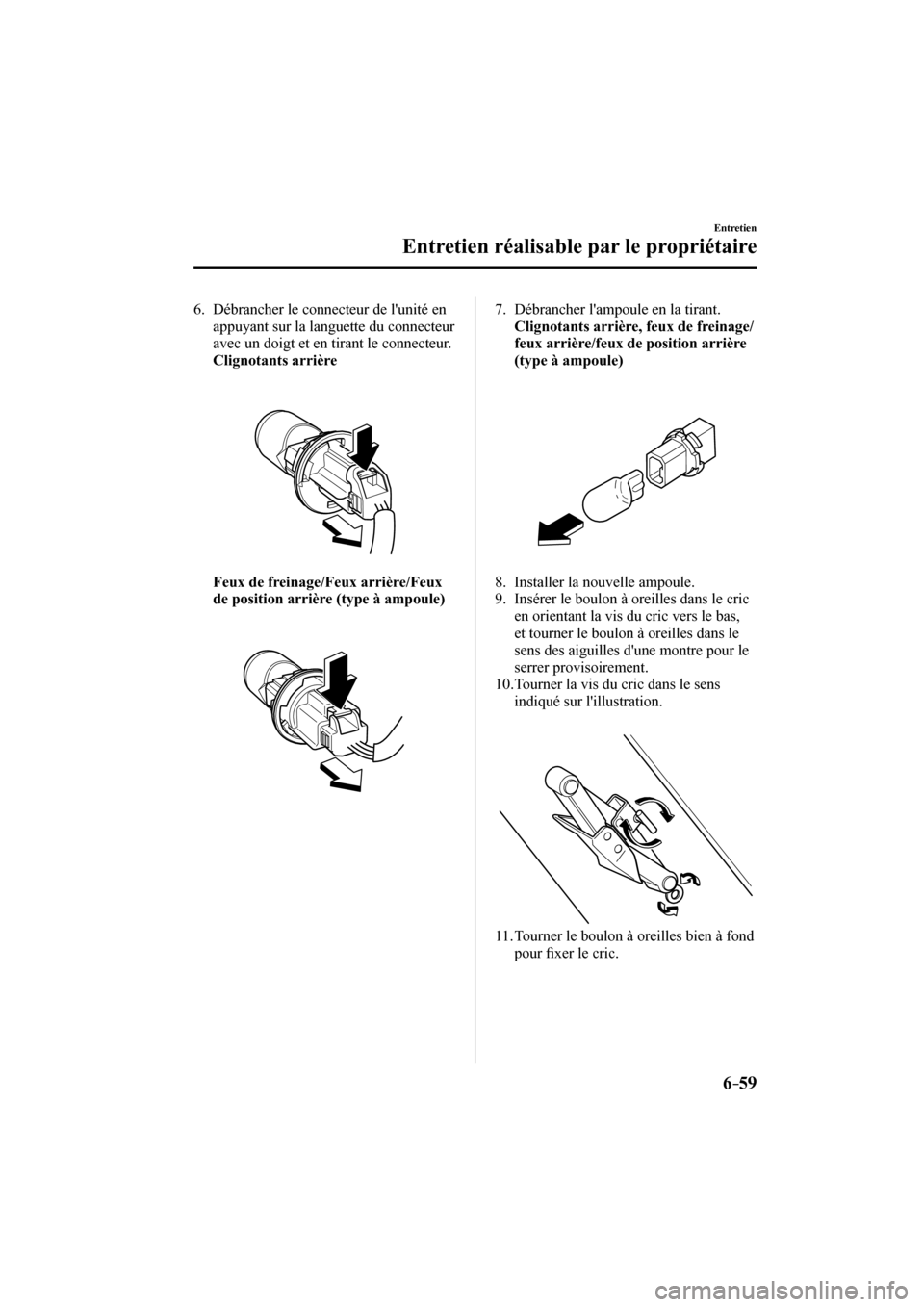

Page 505 of 658
6–59
Entretien
Entretien réalisable par le propriétaire
6. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
7. Débrancher l'ampoule en la tirant.
Clignotants arrière, feux de freinage/
feux arrière/feux de position arrière
(type à ampoule)
8. Installer la nouvelle ampoule.
9. Insérer le boulon à oreilles dans le cric
en orientant la vis du cric vers le bas,
et tourner le boulon à oreilles dans le
sens des aiguilles d'une montre pour le
serrer provisoirement.
10. Tourner la vis du cric dans le sens
indiqué sur l'illustration.
11. Tourner le boulon à oreilles bien à fond
pour ¿ xer le cric.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 506 of 658
6–60
Entretien
Entretien réalisable par le propriétaire
REMARQUE
Si le cric n'est pas complètement ¿ xé,
il risquerait de cliqueter pendant la
conduite. Veiller à ce que la vis du cric
soit suf ¿ samment serrée.
12. Installer le couvercle en procédant dans
l'ordre inverse des opérations de retrait.
13. Insérer les languettes du couvercle et
installer le couvercle.
Languettes
REMARQUE
S'assurer que le cache est bien installé.
Feux de recul
4 p o r t e s
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
3. Replier la garniture du couvercle du
coffre.
Retrait
Installation
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 507 of 658
6–61
Entretien
Entretien réalisable par le propriétaire
6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
5 portes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 508 of 658
6–62
Entretien
Entretien réalisable par le propriétaire
Feux de plaque d'immatriculation
4 p o r t e s
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
3. Replier la garniture du couvercle du
coffre.
Retrait
Installation
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer. 6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
5 portes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 509 of 658
6–63
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Remplacement des ampoules
d'éclairages intérieurs
Eclairages au pavillon (avant)/lampes
de lecture * , éclairage au pavillon
(avant) * , éclairage au pavillon (arrière) * ,
éclairages de miroir de pare-soleil *
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Eclairages au pavillon (avant)/
Lampes de lecture
*
Eclairages au pavillon (avant)
*
Rebord
Eclairages au pavillon (arrière) *
Rebord
Eclairages de miroir de pare-soleil *
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 510 of 658
6–64
Entretien
Entretien réalisable par le propriétaire
Eclairage de coffre (4 portes)
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Eclairage de compartiment à bagages (5
portes)
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
