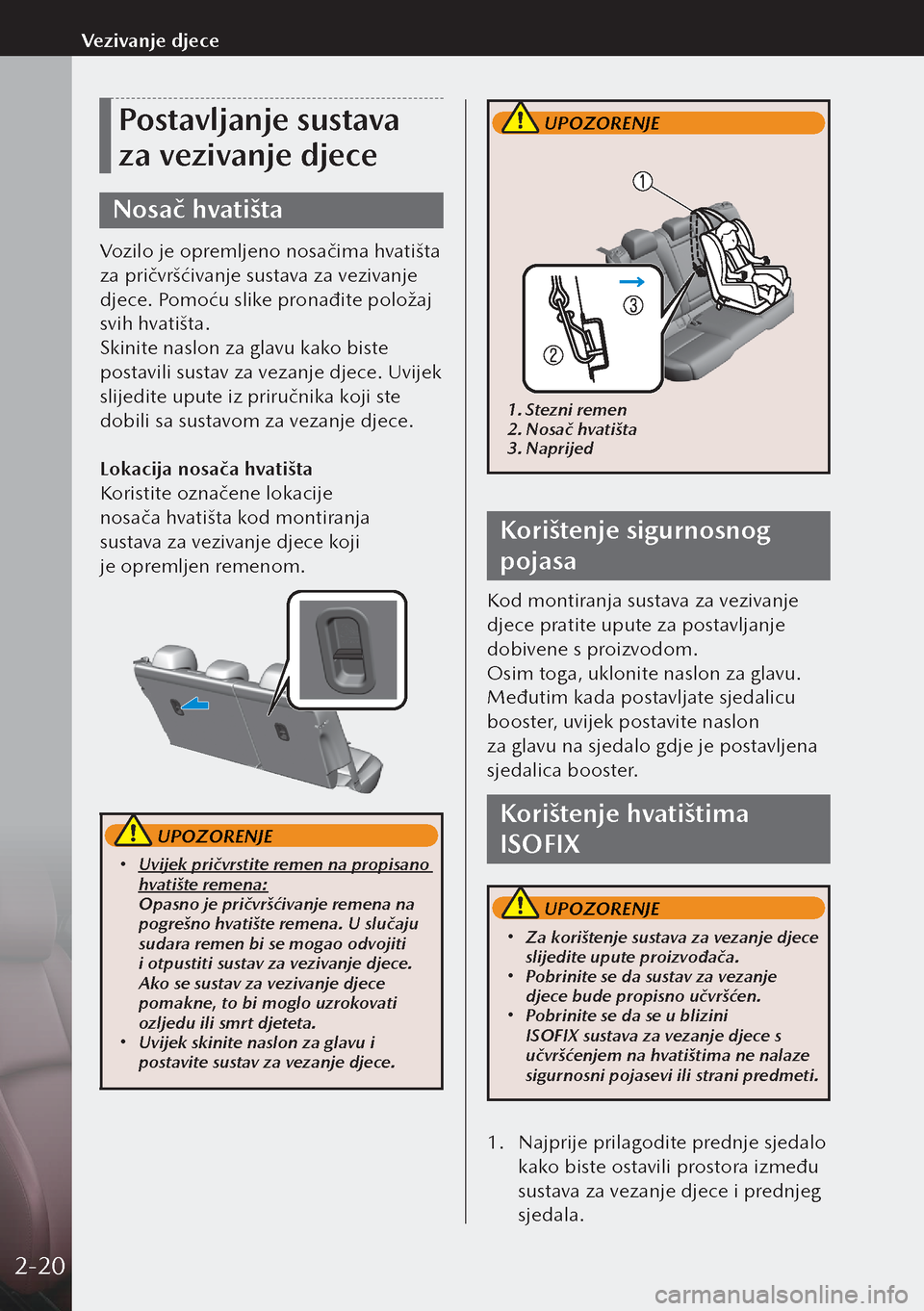

Postavljanje sustava
za vezivanje djece
Nosač hvatišta
Vozilo je opremljeno nosačima hvatišta
za pričvršćivanje sustava za vezivanje
djece. Pomoću slike pronađite položaj
svih hvatišta.
Skinite naslon za glavu kako biste
postavili sustav za vezanje djece. Uvijek
slijedite upute iz priručnika koji ste
dobili sa sustavom za vezanje djece.
Lokacija nosača hvatišta
Koristite označene lokacije
nosača hvatišta kod montiranja
sustava za vezivanje djece koji
je opremljen remenom.
UPOZORENJE
 Uvijek pričvrstite remen na propisano
hvatište remena:
Opasno je pričvršćivanje remena na
pogrešno hvatište remena. U slučaju
sudara remen bi se mogao odvojiti
i otpustiti sustav za vezivanje djece.
Ako se sustav za vezivanje djece
pomakne, to bi moglo uzrokovati
ozljedu ili smrt djeteta.
 Uvijek skinite naslon za glavu i
postavite sustav za vezanje djece.
UPOZORENJE
1. Stezni remen
2. Nosač hvatišta
3. Naprijed
Korištenje sigurnosnog
pojasa
Kod montiranja sustava za vezivanje
djece pratite upute za postavljanje
dobivene s proizvodom.
Osim toga, uklonite naslon za glavu.
Međutim kada postavljate sjedalicu
booster, uvijek postavite naslon
za glavu na sjedalo gdje je postavljena
sjedalica booster.
Korištenje hvatištima
ISOFIX
UPOZORENJE
 Za korištenje sustava za vezanje djece
slijedite upute proizvođača.
 Pobrinite se da sustav za vezanje
djece bude propisno učvršćen.
 Pobrinite se da se u blizini
ISOFIX sustava za vezanje djece s
učvršćenjem na hvatištima ne nalaze
sigurnosni pojasevi ili strani predmeti.
1. Najprije prilagodite prednje sjedalo
kako biste ostavili prostora između
sustava za vezanje djece i prednjeg
sjedala.
2-20
Vezivanje djece

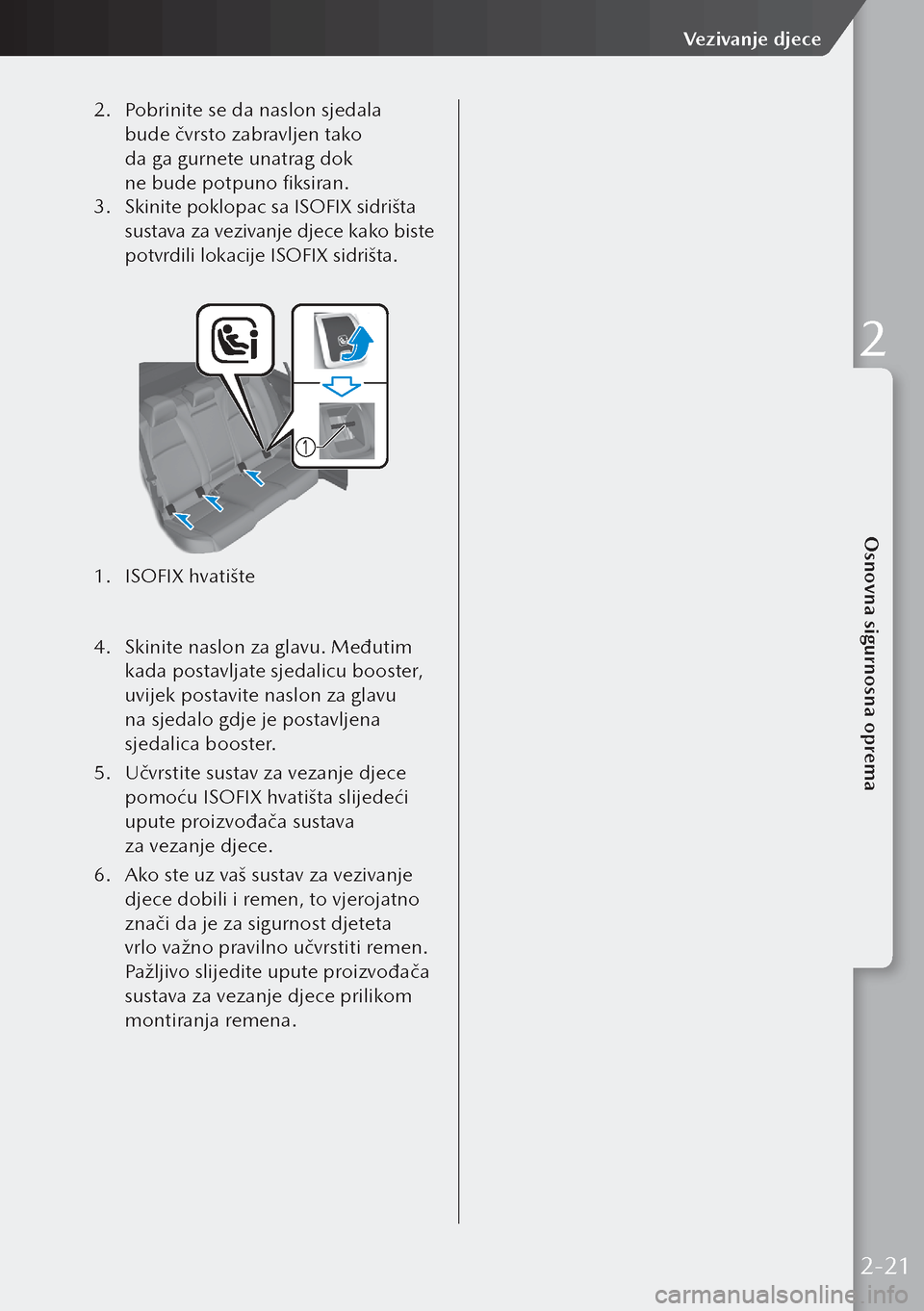

2. Pobrinite se da naslon sjedala
bude čvrsto zabravljen tako
da ga gurnete unatrag dok
ne bude potpuno fiksiran.
3. Skinite poklopac sa ISOFIX sidrišta
sustava za vezivanje djece kako biste
potvrdili lokacije ISOFIX sidrišta.

1. ISOFIX hvatište

4. Skinite naslon za glavu. Međutim
kada postavljate sjedalicu booster,
uvijek postavite naslon za glavu
na sjedalo gdje je postavljena
sjedalica booster.
5. Učvrstite sustav za vezanje djece
pomoću ISOFIX hvatišta slijedeći
upute proizvođača sustava
za vezanje djece.
6. Ako ste uz vaš sustav za vezivanje
djece dobili i remen, to vjerojatno
znači da je za sigurnost djeteta
vrlo važno pravilno učvrstiti remen.
Pažljivo slijedite upute proizvođača
sustava za vezanje djece prilikom
montiranja remena.
2-21
Osnovna sigurnosna oprema
Vezivanje djece
2

Mjere opreza
za dodatni sigurnosni
sustav (SRS)
Mjere opreza za dodatni
sigurnosni sustav (SRS)
Prednji i bočni dodatni sigurnosni
sustavi (SRS) obuhvaćaju različite vrste
zračnih jastuka. Provjerite različite
vrste zračnih jastuka kojima je vozilo
opremljeno tako da pronađete
pokazivače lokacije „SRS AIRBAG”
(zračni jastuk SRS). Ovi pokazivači
su vidljivi u području u kojem
su montirani zračni jastuci.
Zračni jastuci su montirani na sljedećim
lokacijama:
 Središte upravljača (vozačev
zračni jastuk)
 Ploča s instrumentima ispred
suvozača (zračni jastuk suvozača)
 Ispod ploče s instrumentima
(zračni jastuk za koljena vozača)
 Vanjske strane prednjih naslona
sjedala (bočni zračni jastuci)
 Stupovi prednjeg i stražnjeg prozora
te rub krova duž obje strane
(viseći zračni jastuci)
Neka vozila imaju senzor koji otkriva
predstojeću nesreću prevrtanjem.
Sustavi zračnih jastuka dizajnirani
su za osiguravanje dodatne zaštite
u određenim situacijama, stoga
su sigurnosni pojasevi uvijek važni
na sljedeće načine:
Bez uporabe sigurnosnih pojaseva
zračni jastuci ne mogu u slučaju
nezgode pružiti odgovarajuću
zaštitu. Uporaba sigurnosnog pojasa
neophodna je za:
 Zadržavanje putnika da ne bude
odbačen u zračni jastuk koji
se napuhuje.
 Smanjivanje mogućnosti ozljeda
tijekom nezgoda kod kojih nije
predviđeno aktiviranje zračnog
jastuka, kao što su stražnji udarci.
 Smanjivanje mogućnosti ozljeda
u frontalnim gotovo frontalnim
ili bočnim sudarima ili prevrtanjima
koji nisu dovoljno ozbiljni
za aktiviranje zračnih jastuka.
 Smanjivanje mogućnosti izbacivanja
iz vozila.
 Smanjivanje mogućnosti ozljeda
donjeg dijela tijela i nogu tijekom
nezgode jer zračni jastuci ne pružaju
zaštitu za ove dijelove tijela.
 Držanje vozača u položaju
koji omogućuje bolju kontrolu
nad vozilom.
UPOZORENJE
 Sigurnosni pojasevi moraju se koristiti
u vozilima koja su opremljena
zračnim jastucima.
 Djeca se ne smiju voziti na sjedalu
suvozača:
Dijete starosti do 12 godina uvijek
učvrstite na stražnjem sjedalu
pomoću sustava za vezanje djece koji
odgovara njegovoj starosti i veličini.
 Ne sjedite preblizu zračnih jastuka
vozača i suvozača.
 Sjedite na sredini sjedala i ispravno
nosite sigurnosni pojas.
 Ne stavljate predmete na područje
ili oko područja gdje se aktiviraju
vozačevi, suvozačevi i viseći
zračni jastuci.
 Ne postavljajte prtljagu ili ostale
predmete ispod prednjih sjedala.
 Ne koristite vozilo s oštećenim
komponentama sustava zračnog
jastuka/zatezača sigurnosnog pojasa:
2-22
SRS zračni jastuci

UPOZORENJE
Potrošene ili oštećene komponente
sustava zračnog jastuka/zatezača
sigurnosnog pojasa moraju
se zamijeniti nakon svakog sudara
koji je uzrokovao njihovu aktivaciju
ili ih oštetio. Samo kvalificirani
stručni serviser, preporučujemo
ovlaštenog Mazdinog servisera,
može u potpunosti procijeniti ove
sustave kako bi vidio hoće li oni raditi
u sljedećoj nezgodi.

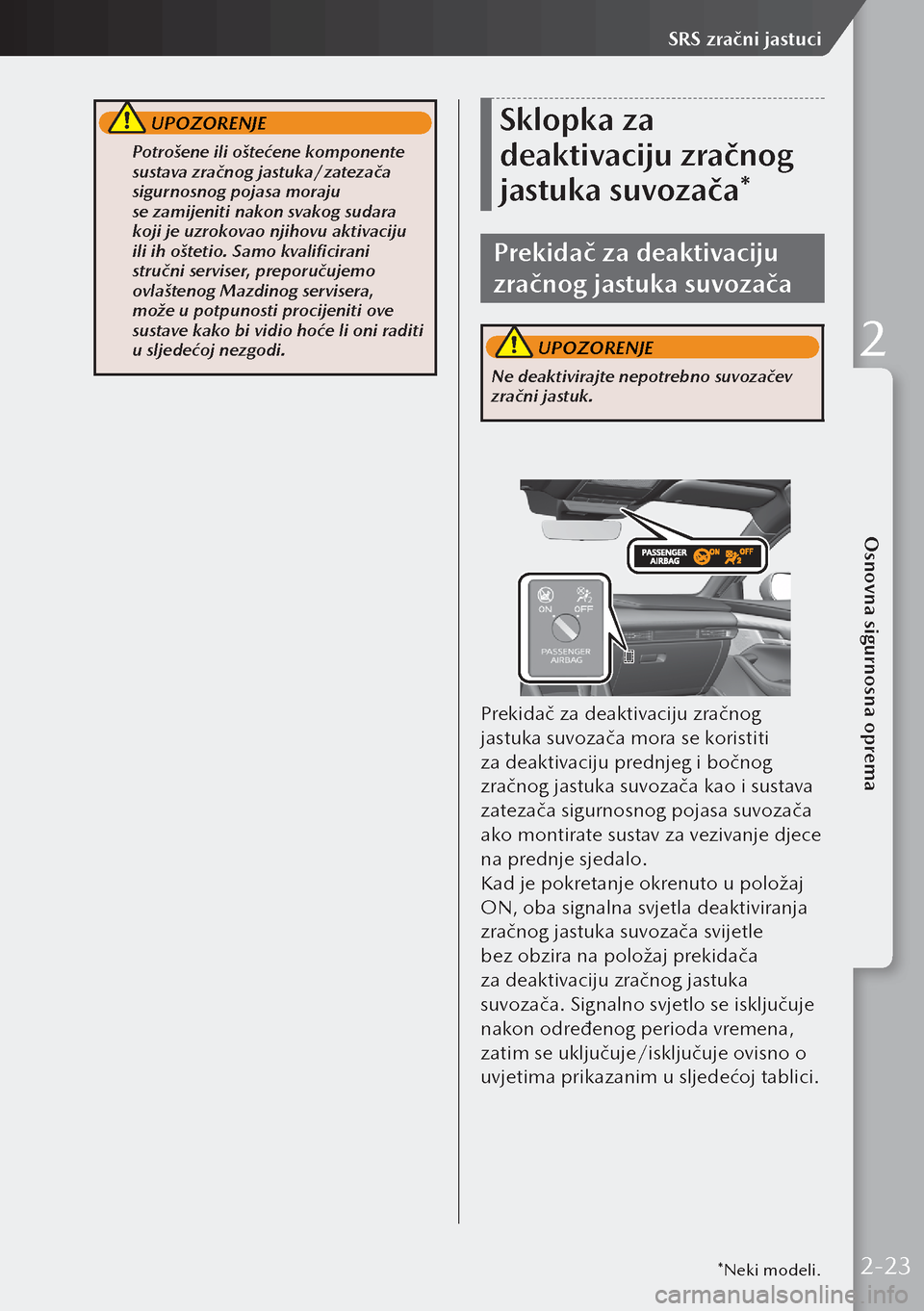

Sklopka za
deaktivaciju zračnog
jastuka suvozača*
Prekidač za deaktivaciju
zračnog jastuka suvozača
UPOZORENJE
Ne deaktivirajte nepotrebno suvozačev
zračni jastuk.
Prekidač za deaktivaciju zračnog
jastuka suvozača mora se koristiti
za deaktivaciju prednjeg i bočnog
zračnog jastuka suvozača kao i sustava
zatezača sigurnosnog pojasa suvozača
ako montirate sustav za vezivanje djece
na prednje sjedalo.
Kad je pokretanje okrenuto u položaj
ON, oba signalna svjetla deaktiviranja
zračnog jastuka suvozača svijetle
bez obzira na položaj prekidača
za deaktivaciju zračnog jastuka
suvozača. Signalno svjetlo se isključuje
nakon određenog perioda vremena,
zatim se uključuje/isključuje ovisno o
uvjetima prikazanim u sljedećoj tablici.
*Neki modeli.2-23
Osnovna sigurnosna oprema
SRS zračni jastuci
2

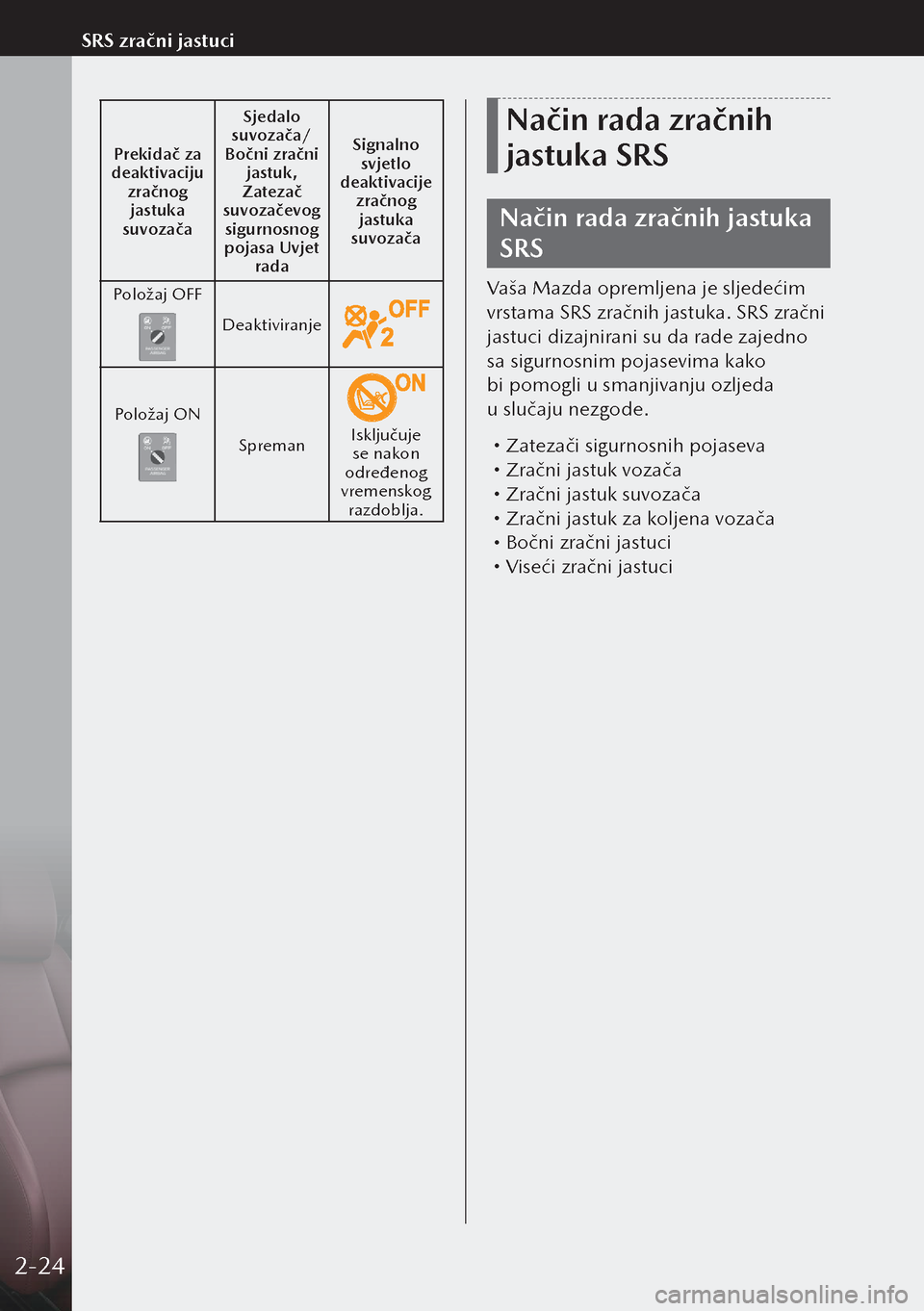

Prekidač za
deaktivaciju zračnog jastuka
suvozača Sjedalo
suvozača/
Bočni zračni jastuk,
Zatezač
suvozačevog sigurnosnog
pojasa Uvjet rada Signalno
svjetlo
deaktivacije zračnog jastuka
suvozača
Položaj OFF
Deaktiviranje
Položaj ON
SpremanIsključuje se nakon
određenog
vremenskog razdoblja.
Način rada zračnih
jastuka SRS
Način rada zračnih jastuka
SRS
Vaša Mazda opremljena je sljedećim
vrstama SRS zračnih jastuka. SRS zračni
jastuci dizajnirani su da rade zajedno
sa sigurnosnim pojasevima kako
bi pomogli u smanjivanju ozljeda
u slučaju nezgode.
 Zatezači sigurnosnih pojaseva Zračni jastuk vozača Zračni jastuk suvozača Zračni jastuk za koljena vozača Bočni zračni jastuci Viseći zračni jastuci
2-24
SRS zračni jastuci

Dio3
Prije vožnje

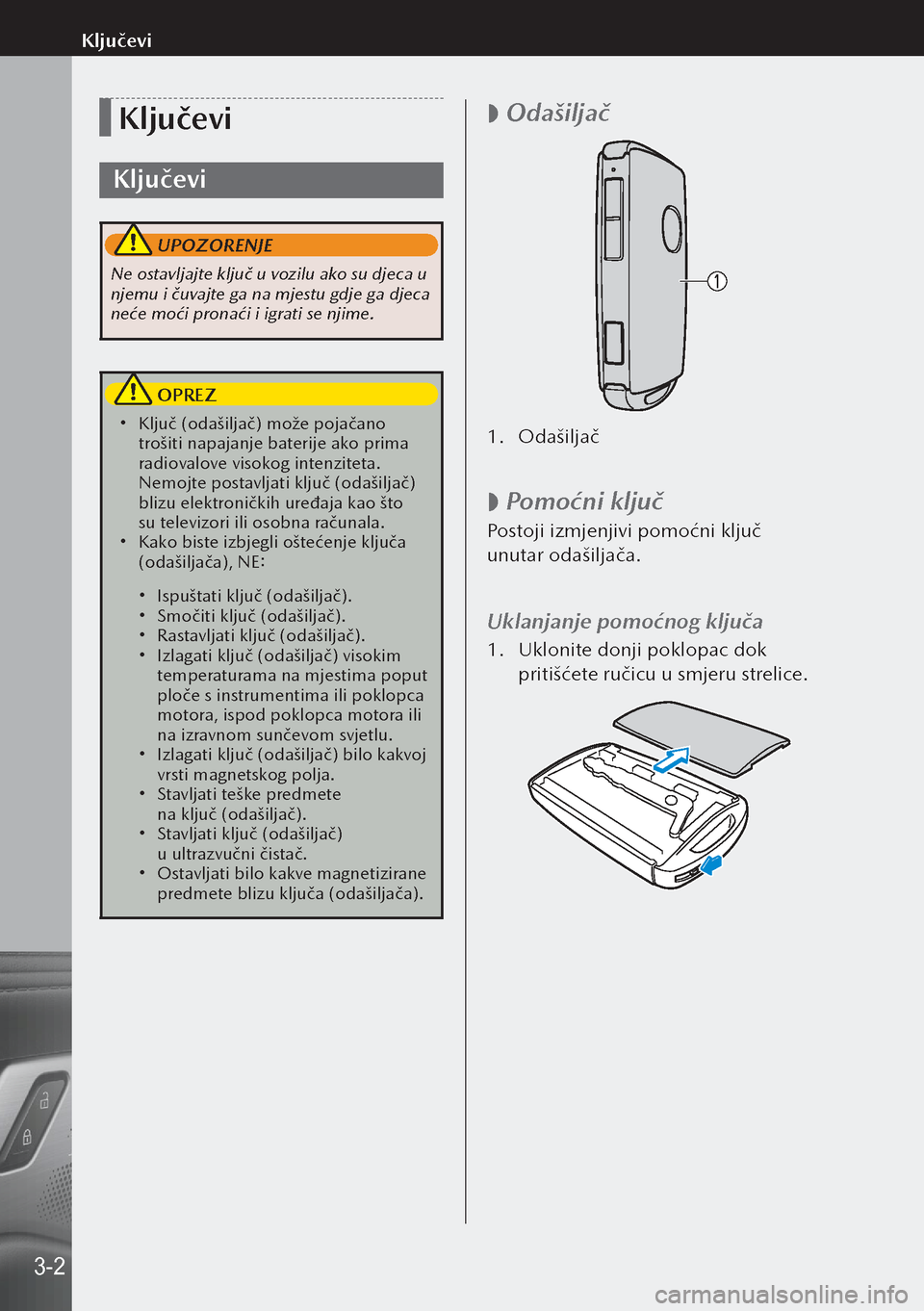

Ključevi
Ključevi
UPOZORENJE
Ne ostavljajte ključ u vozilu ako su djeca u
njemu i čuvajte ga na mjestu gdje ga djeca
neće moći pronaći i igrati se njime.
OPREZ
 Ključ (odašiljač) može pojačano
trošiti napajanje baterije ako prima
radiovalove visokog intenziteta.
Nemojte postavljati ključ (odašiljač)
blizu elektroničkih uređaja kao što
su televizori ili osobna računala.
 Kako biste izbjegli oštećenje ključa
(odašiljača), NE:
 Ispuštati ključ (odašiljač). Smočiti ključ (odašiljač). Rastavljati ključ (odašiljač). Izlagati ključ (odašiljač) visokim
temperaturama na mjestima poput
ploče s instrumentima ili poklopca
motora, ispod poklopca motora ili
na izravnom sunčevom svjetlu.
 Izlagati ključ (odašiljač) bilo kakvoj
vrsti magnetskog polja.
 Stavljati teške predmete
na ključ (odašiljač).
 Stavljati ključ (odašiljač)
u ultrazvučni čistač.
 Ostavljati bilo kakve magnetizirane
predmete blizu ključa (odašiljača).

 Odašiljač
1.
Odašiljač

 Pomoćni ključ
Postoji izmjenjivi pomoćni ključ
unutar odašiljača.
Uklanjanje pomoćnog ključa
1.
Uklonite donji poklopac dok
pritišćete ručicu u smjeru strelice.
3-2
Ključevi

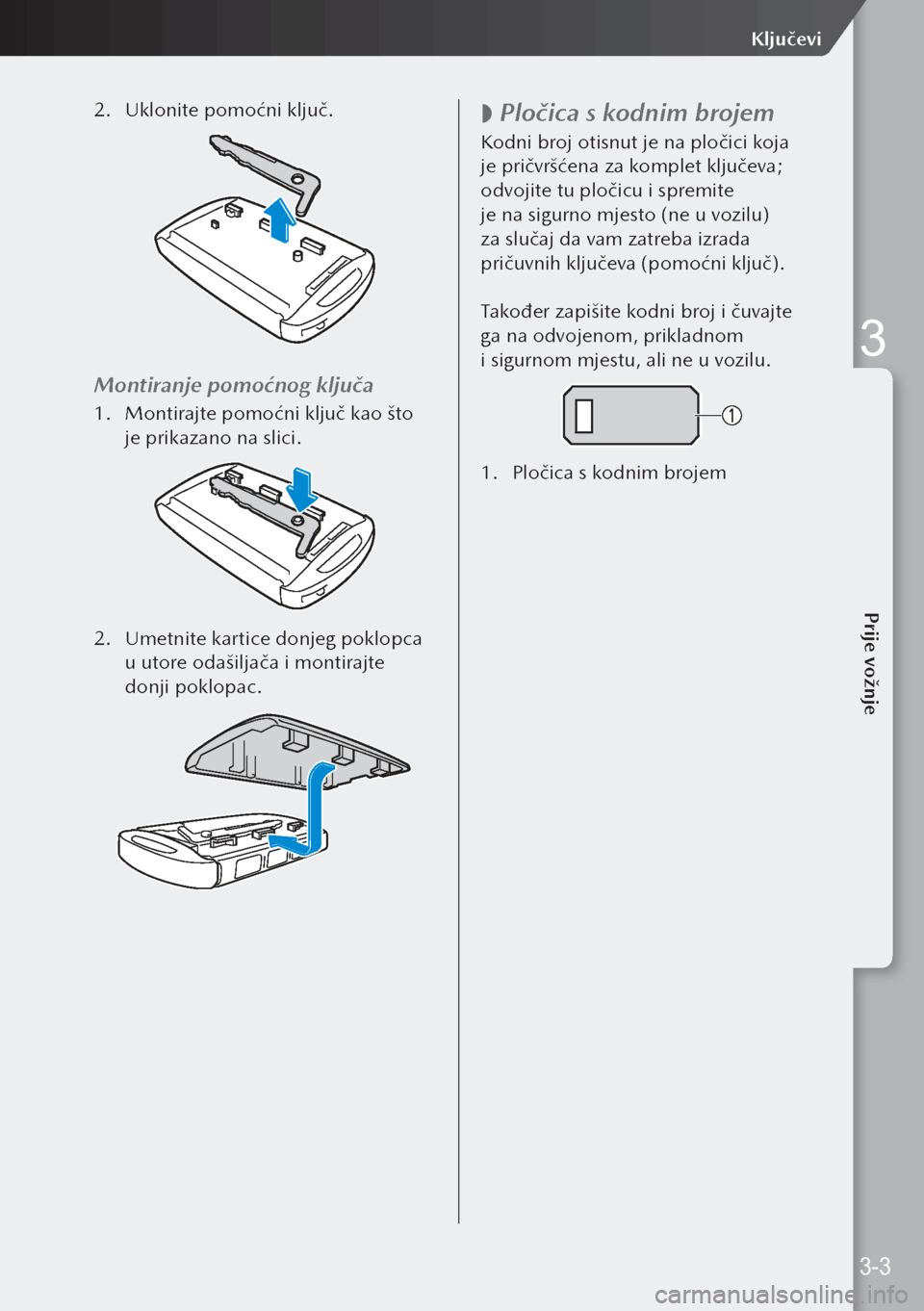

2. Uklonite pomoćni ključ.
Montiranje pomoćnog ključa
1. Montirajte pomoćni ključ kao što
je prikazano na slici.
2. Umetnite kartice donjeg poklopca
u utore odašiljača i montirajte
donji poklopac.

 Pločica s kodnim brojem
Kodni broj otisnut je na pločici koja
je pričvršćena za komplet ključeva;
odvojite tu pločicu i spremite
je na sigurno mjesto (ne u vozilu)
za slučaj da vam zatreba izrada
pričuvnih ključeva (pomoćni ključ).
Također zapišite kodni broj i čuvajte
ga na odvojenom, prikladnom
i sigurnom mjestu, ali ne u vozilu.
1.
Pločica s kodnim brojem
3-3
Prije vožnje
Ključevi
3

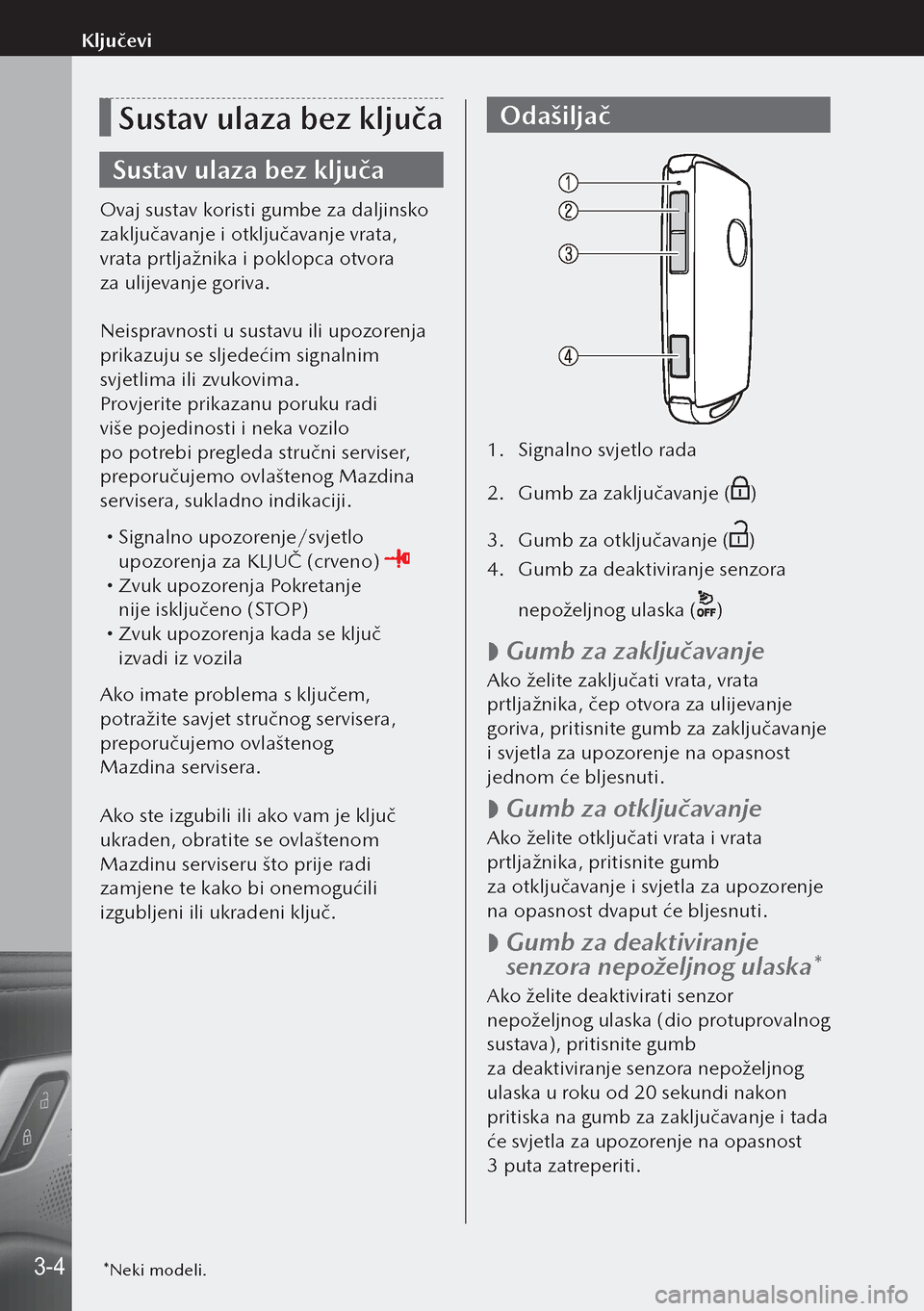

Sustav ulaza bez ključa
Sustav ulaza bez ključa
Ovaj sustav koristi gumbe za daljinsko
zaključavanje i otključavanje vrata,
vrata prtljažnika i poklopca otvora
za ulijevanje goriva.
Neispravnosti u sustavu ili upozorenja
prikazuju se sljedećim signalnim
svjetlima ili zvukovima.
Provjerite prikazanu poruku radi
više pojedinosti i neka vozilo
po potrebi pregleda stručni serviser,
preporučujemo ovlaštenog Mazdina
servisera, sukladno indikaciji.
 Signalno upozorenje/svjetlo upozorenja za KLJUČ (crveno)
 Zvuk upozorenja Pokretanje
nije isključeno (STOP)
 Zvuk upozorenja kada se ključ
izvadi iz vozila
Ako imate problema s ključem,
potražite savjet stručnog servisera,
preporučujemo ovlaštenog
Mazdina servisera.
Ako ste izgubili ili ako vam je ključ
ukraden, obratite se ovlaštenom
Mazdinu serviseru što prije radi
zamjene te kako bi onemogućili
izgubljeni ili ukradeni ključ.
Odašiljač
1. Signalno svjetlo rada
2. Gumb za zaključavanje (
)
3. Gumb za otključavanje (
)
4. Gumb za deaktiviranje senzora
nepoželjnog ulaska (
)

 Gumb za zaključavanje
Ako želite zaključati vrata, vrata
prtljažnika, čep otvora za ulijevanje
goriva, pritisnite gumb za zaključavanje
i svjetla za upozorenje na opasnost
jednom će bljesnuti.

 Gumb za otključavanje
Ako želite otključati vrata i vrata
prtljažnika, pritisnite gumb
za otključavanje i svjetla za upozorenje
na opasnost dvaput će bljesnuti.

 Gumb za deaktiviranje
senzora nepoželjnog ulaska*
Ako želite deaktivirati senzor
nepoželjnog ulaska (dio protuprovalnog
sustava), pritisnite gumb
za deaktiviranje senzora nepoželjnog
ulaska u roku od 20 sekundi nakon
pritiska na gumb za zaključavanje i tada
će svjetla za upozorenje na opasnost
3 puta zatreperiti.
*Neki modeli.3-4
Ključevi

Funkcija obustave
rada ključa
Ako se ključ ostavi u vozilu, njegove
se funkcije privremeno obustave kako
bi se spriječila krađa vozila.
Za vraćanje funkcija pritisnite gumb
za otključavanje na ključu sa ukinutim
funkcijama unutar vozila.
3-5
