MAZDA MODEL 6 2006 Manuel du propriétaire (in French)

Black plate (411,1)

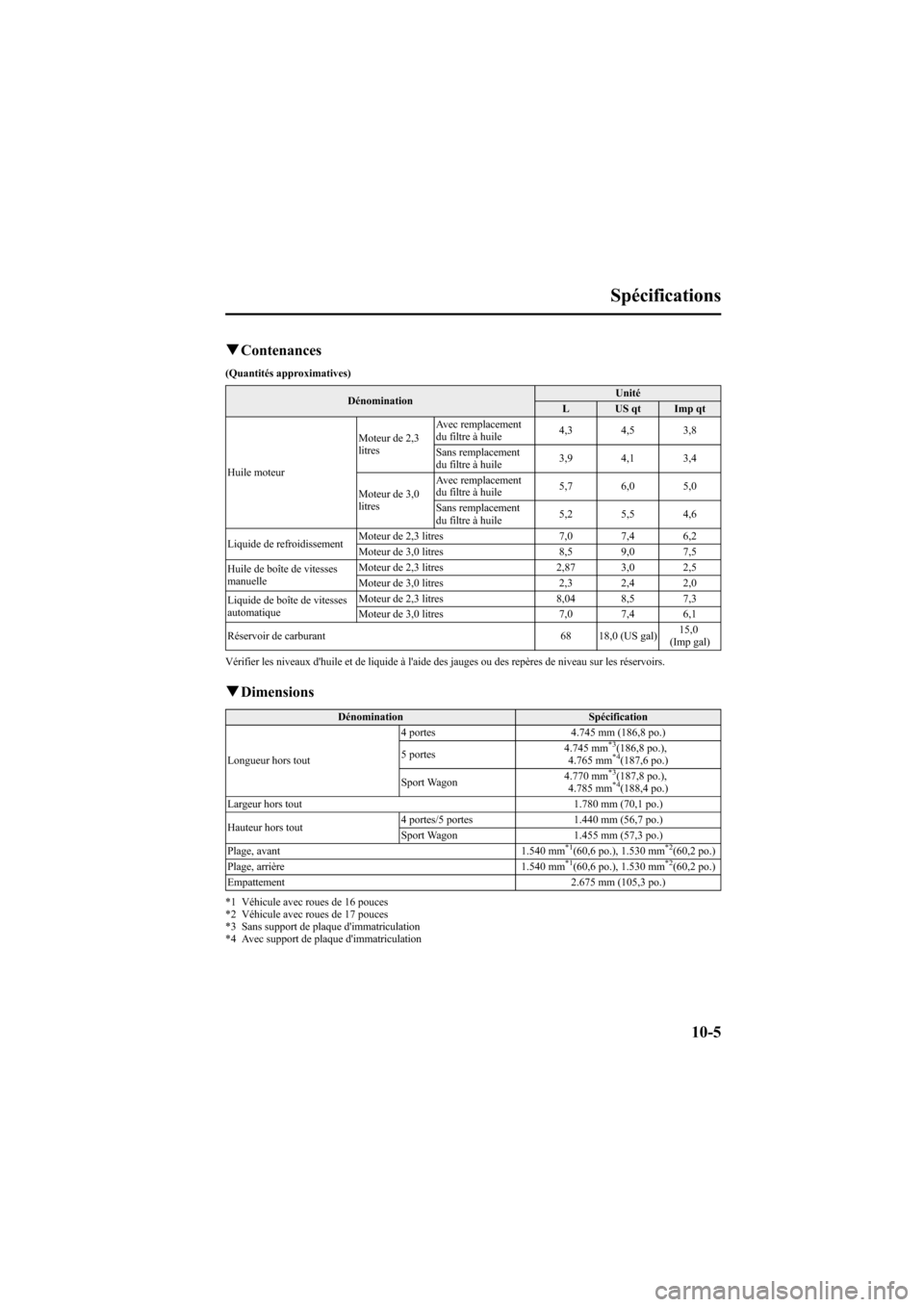

qContenances
(Quantités approximatives)
DénominationUnité
L US qt Imp qt
Huile moteurMoteur de 2,3
litresAvec remplacement
du filtre à huile4,3 4,5 3,8
Sans remplacement
du filtre à huile3,9 4,1 3,4
Moteur de 3,0
litresAvec remplacement
du filtre à huile5,7 6,0 5,0
Sans remplacement
du filtre à huile5,2 5,5 4,6
Liquide de refroidissementMoteur de 2,3 litres 7,0 7,4 6,2
Moteur de 3,0 litres 8,5 9,0 7,5
Huile de boîte de vitesses
manuelleMoteur de 2,3 litres 2,87 3,0 2,5
Moteur de 3,0 litres 2,3 2,4 2,0
Liquide de boîte de vitesses
automatiqueMoteur de 2,3 litres 8,04 8,5 7,3
Moteur de 3,0 litres 7,0 7,4 6,1
Réservoir de carburant 68 18,0 (US gal)15,0
(Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Spécification
Longueur hors tout4 portes 4.745 mm (186,8 po.)
5 portes4.745 mm
*3(186,8 po.),
4.765 mm*4(187,6 po.)
Sport Wagon4.770 mm*3(187,8 po.),
4.785 mm*4(188,4 po.)
Largeur hors tout 1.780 mm (70,1 po.)
Hauteur hors tout4 portes/5 portes 1.440 mm (56,7 po.)
Sport Wagon 1.455 mm (57,3 po.)
Plage, avant 1.540 mm
*1(60,6 po.), 1.530 mm*2(60,2 po.)
Plage, arrière 1.540 mm*1(60,6 po.), 1.530 mm*2(60,2 po.)
Empattement 2.675 mm (105,3 po.)
*1 Véhicule avec roues de 16 pouces
*2 Véhicule avec roues de 17 pouces
*3 Sans support de plaque d'immatriculation
*4 Avec support de plaque d'immatriculation
Spécifications
10-5
Mazda6_8U67-EC-05F_Edition1 Page411
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (412,1)

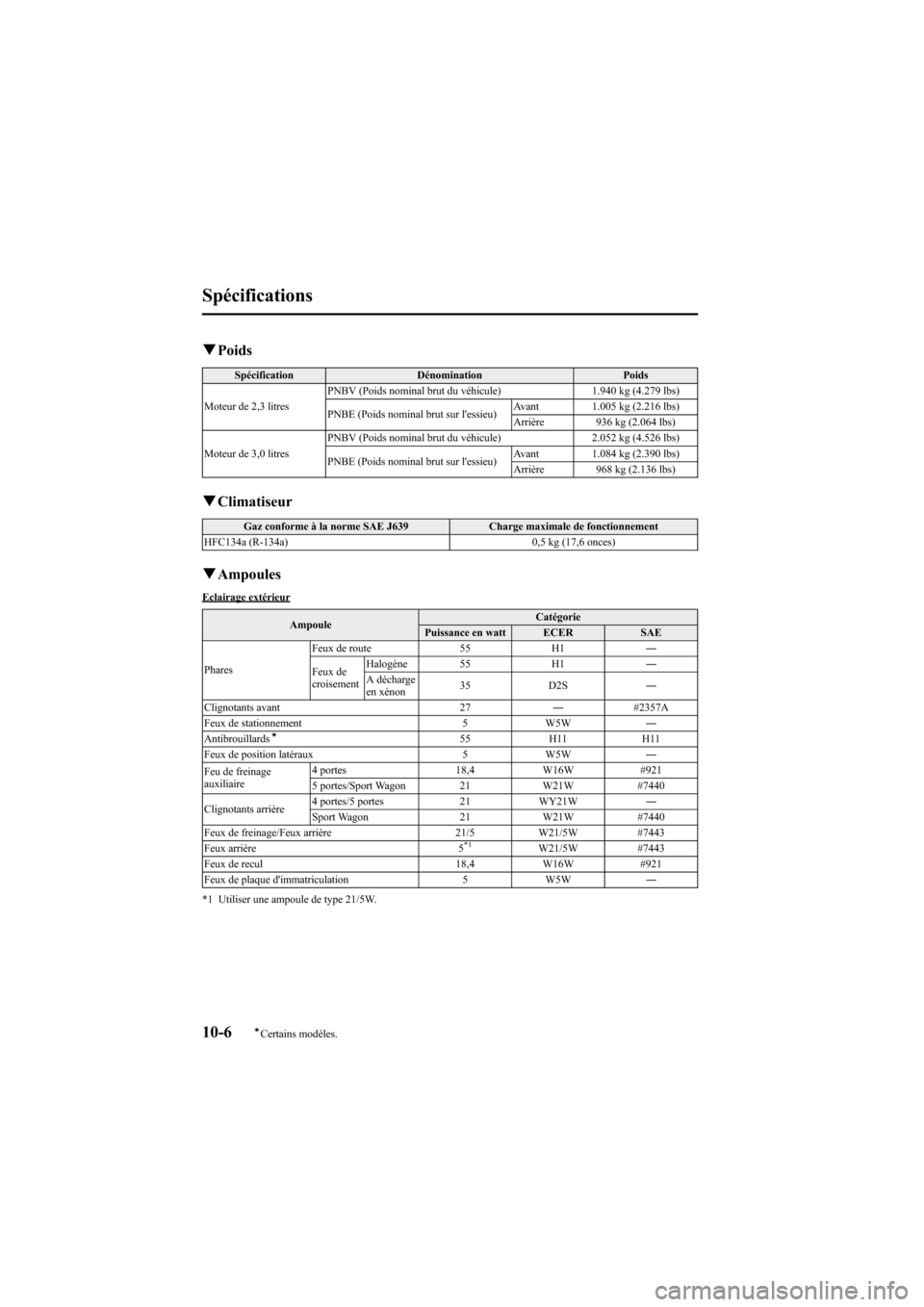

qPoids
Spécification Dénomination Poids
Moteur de 2,3 litresPNBV (Poids nominal brut du véhicule) 1.940 kg (4.279 lbs)
PNBE (Poids nominal brut sur l'essieu)Avant 1.005 kg (2.216 lbs)
Arrière 936 kg (2.064 lbs)
Moteur de 3,0 litresPNBV (Poids nominal brut du véhicule) 2.052 kg (4.526 lbs)
PNBE (Poids nominal brut sur l'essieu)Avant 1.084 kg (2.390 lbs)
Arrière 968 kg (2.136 lbs)
qClimatiseur
Gaz conforme à la norme SAE J639 Charge maximale de fonctionnement
HFC134a (R-134a) 0,5 kg (17,6 onces)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt ECER SAE
PharesFeux de route 55 H1―
Feux de
croisementHalogène 55 H1―
A décharge
en xénon35 D2S―
Clignotants avant 27―#2357A
Feux de stationnement 5 W5W―
Antibrouillards
í55 H11 H11
Feux de position latéraux 5 W5W―
Feu de freinage
auxiliaire4 portes 18,4 W16W #921
5 portes/Sport Wagon 21 W21W #7440
Clignotants arrière4 portes/5 portes 21 WY21W―
Sport Wagon 21 W21W #7440
Feux de freinage/Feux arrière 21/5 W21/5W #7443
Feux arrière 5
*1W21/5W #7443
Feux de recul 18,4 W16W #921
Feux de plaque d'immatriculation 5 W5W―
*1 Utiliser une ampoule de type 21/5W.
10-6íCertains modèles.
Spécifications
Mazda6_8U67-EC-05F_Edition1 Page412
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (413,1)

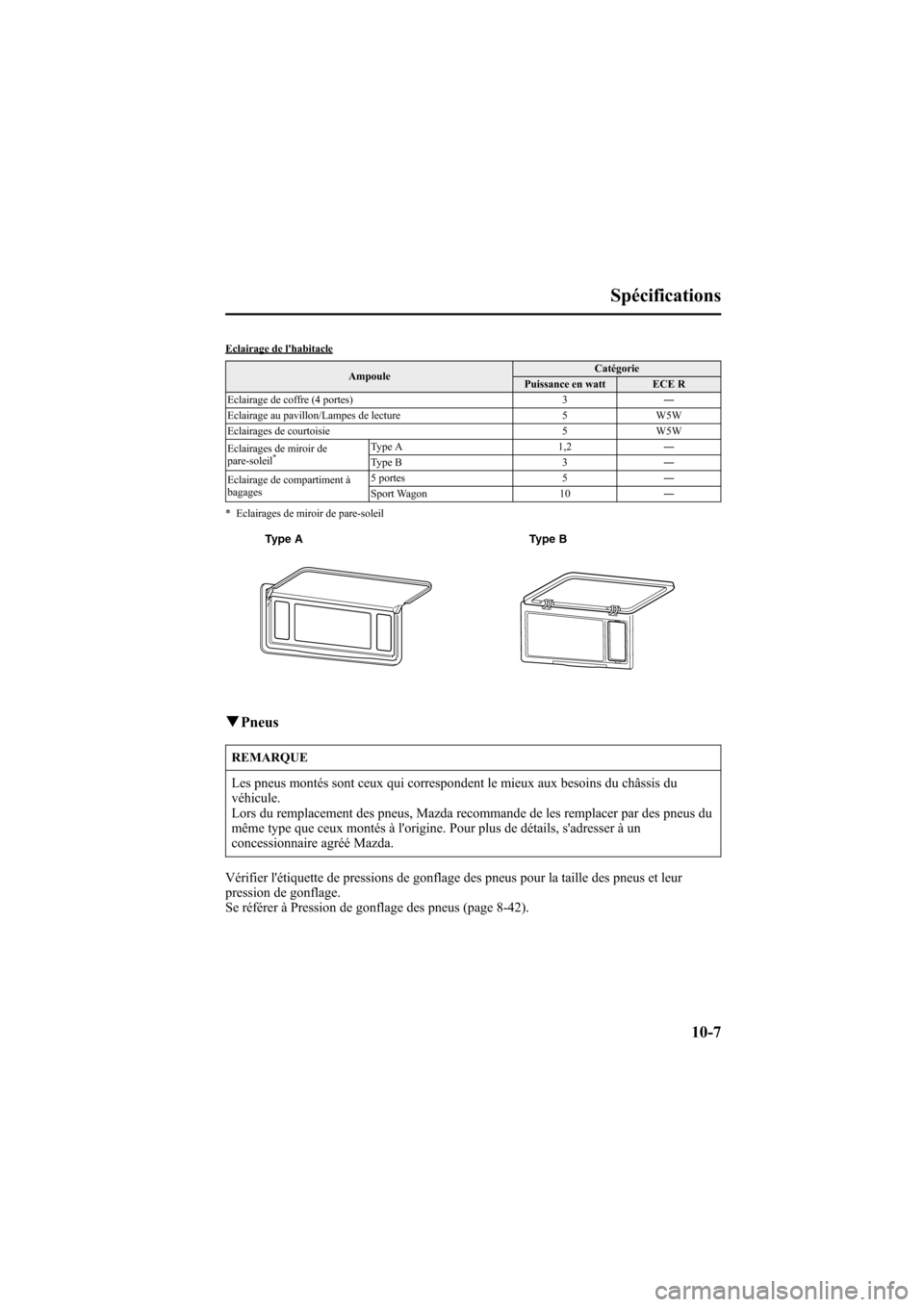

Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairage de coffre (4 portes) 3―
Eclairage au pavillon/Lampes de lecture 5 W5W
Eclairages de courtoisie 5 W5W
Eclairages de miroir de
pare-soleil
*Type A 1,2―
Type B 3―
Eclairage de compartiment à
bagages5 portes 5―
Sport Wagon 10―
* Eclairages de miroir de pare-soleil
Type B Type A
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du
même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus (page 8-42).
Spécifications
10-7
Mazda6_8U67-EC-05F_Edition1 Page413
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (414,1)

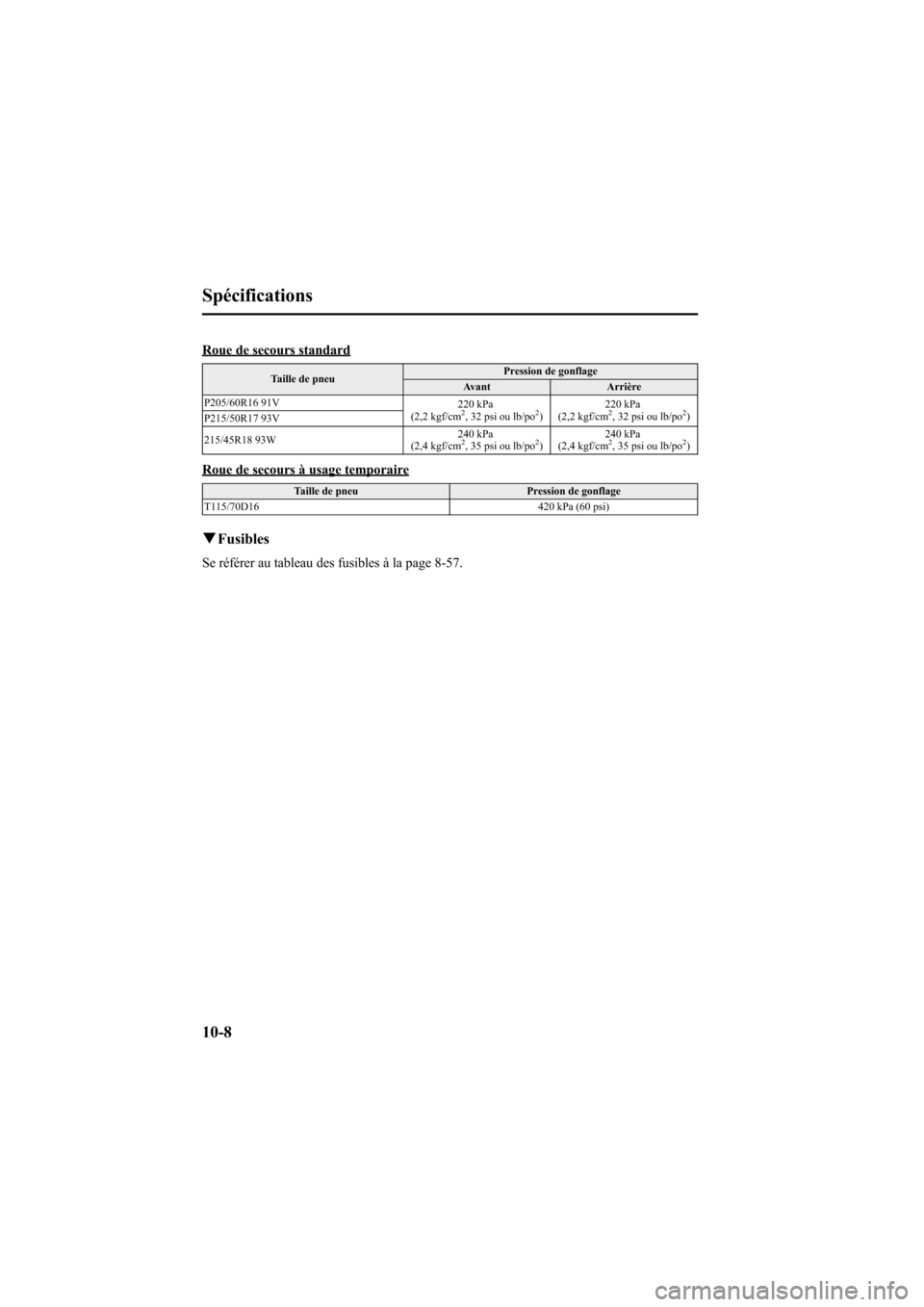

Roue de secours standard
Taille de pneuPression de gonflage
Avant Arrière
P205/60R16 91V
220 kPa
(2,2 kgf/cm
2, 32 psi ou lb/po2)220 kPa
(2,2 kgf/cm2, 32 psi ou lb/po2)
P215/50R17 93V
215/45R18 93W240 kPa
(2,4 kgf/cm
2, 35 psi ou lb/po2)240 kPa
(2,4 kgf/cm2, 35 psi ou lb/po2)
Roue de secours à usage temporaire
Taille de pneu Pression de gonflage
T115/70D16 420 kPa (60 psi)
qFusibles
Se référer au tableau des fusibles à la page 8-57.
10-8
Spécifications
Mazda6_8U67-EC-05F_Edition1 Page414
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (415,1)

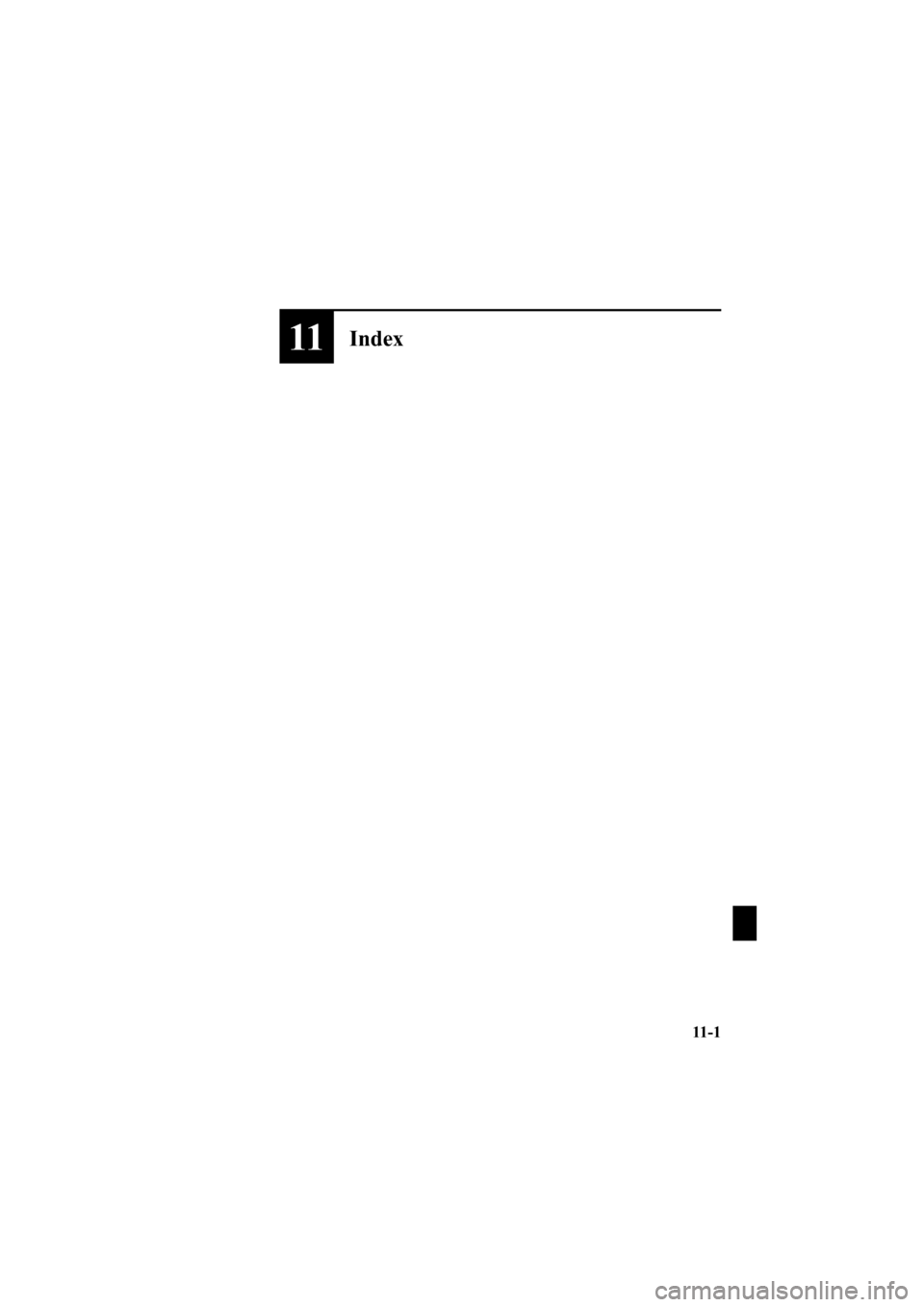

11Index
11-1
Mazda6_8U67-EC-05F_Edition1 Page415
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (416,1)
A
Affichage de la température
ambiante ............................................ 6-57
Affichage d'informations .................. 6-56
Affichage audio .......................... 6-58
Affichage de commande
température ................................ 6-58
Affichage de la température
ambiante ..................................... 6-57
Fonctions de l'affichage
d'informations ............................ 6-56
Montre ........................................ 6-57
Ampoules
Remplacement ............................ 8-47
Spécifications ............................. 10-6
Anneaux de fixation de la charge ...... 6-62
Antenne ............................................. 6-17
Antibrouillards .................................. 5-47
Assistance à la clientèle ...................... 9-2
Avant de démarrer le moteur ............... 4-7
Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-51
Avertisseurs sonores
Avertisseur sonore de ceinture de
sécurité ....................................... 5-44
Rappel de clé au contact ............. 5-44
Rappel des feux allumés ............ 5-44
B
Batterie
Démarrage d'urgence .................. 7-17
Entretien ..................................... 8-40
Spécifications ............................. 10-4
Boîte à gants ..................................... 6-61
Boîte centrale .................................... 6-60
Boîte de rangement ........................... 6-61
B
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-20
Liquide ....................................... 8-29
Mode de sélection manuelle des
rapports ...................................... 5-15
Plages de la boîte de vitesses ..... 5-13
Système de verrouillage de levier
sélecteur ..................................... 5-15
Boîte de vitesses manuelle ................ 5-10
Recommandations concernant le
passage des vitesses ................... 5-11
C
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-31
Trappe de remplissage et bouchon de
réservoir ..................................... 3-33
Ceintures de sécurité
Blocage automatique .................. 2-19
Blocage d'urgence ...................... 2-19
Ceinture de sécurité 3 points
(Sauf position centrale arrière).... 2-20
Femmes enceintes ...................... 2-19
Position centrale arrière .............. 2-25
Précautions concernant les ceintures
de sécurité .................................. 2-17
Prétension et de limitation de
charge ......................................... 2-22
Rallonge ..................................... 2-28
Rappel de bouclage des ceintures de
sécurité ....................................... 2-30
voyant/bip .................................. 2-30
Changement de file ........................... 5-47
11-2
Index
Mazda6_8U67-EC-05F_Edition1 Page416
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (417,1)

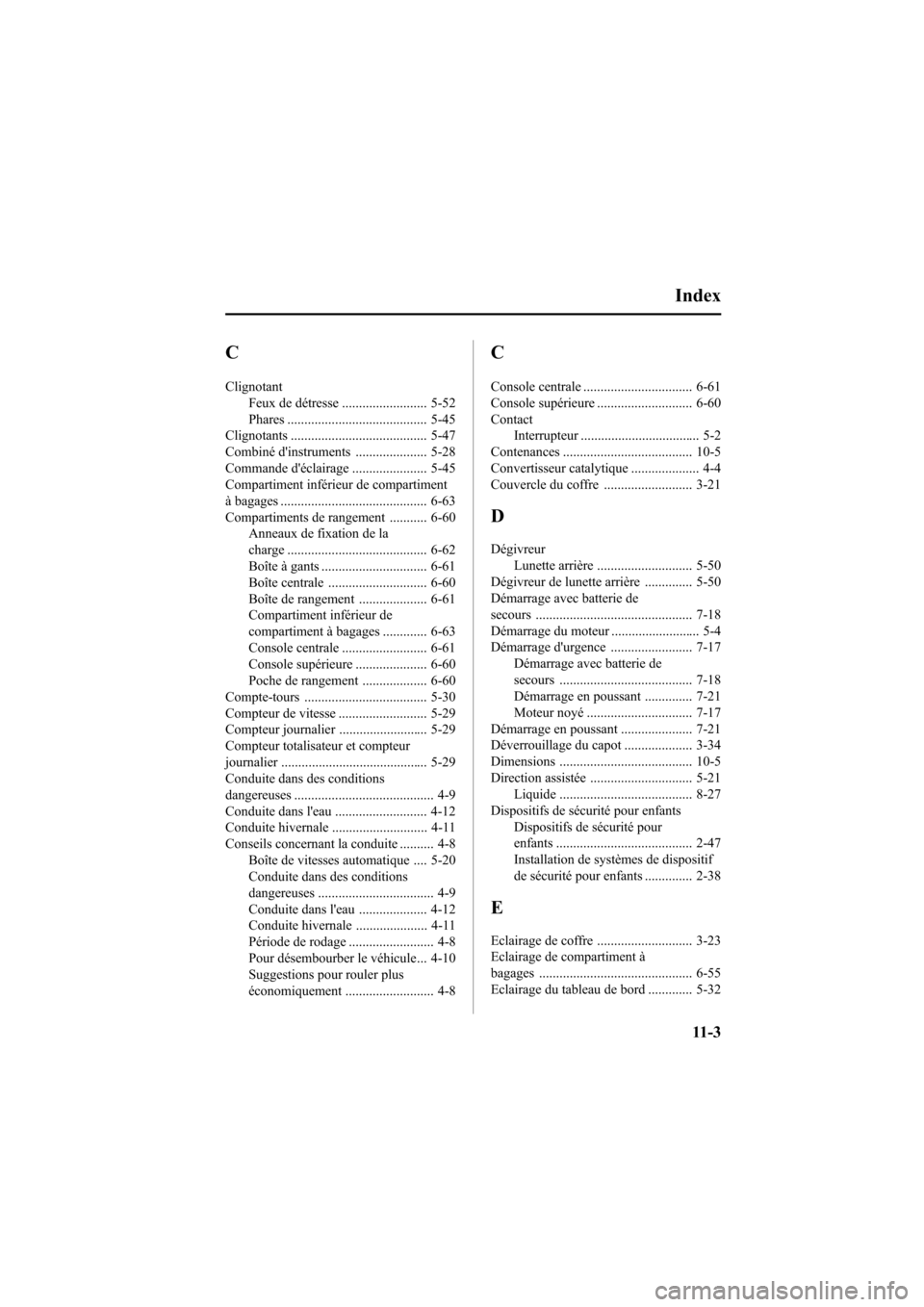

C
Clignotant
Feux de détresse ......................... 5-52
Phares ......................................... 5-45
Clignotants ........................................ 5-47
Combiné d'instruments ..................... 5-28
Commande d'éclairage ...................... 5-45
Compartiment inférieur de compartiment
à bagages ........................................... 6-63
Compartiments de rangement ........... 6-60
Anneaux de fixation de la
charge ......................................... 6-62
Boîte à gants ............................... 6-61
Boîte centrale ............................. 6-60
Boîte de rangement .................... 6-61
Compartiment inférieur de
compartiment à bagages ............. 6-63
Console centrale ......................... 6-61
Console supérieure ..................... 6-60
Poche de rangement ................... 6-60
Compte-tours .................................... 5-30
Compteur de vitesse .......................... 5-29
Compteur journalier .......................... 5-29
Compteur totalisateur et compteur
journalier ........................................... 5-29
Conduite dans des conditions
dangereuses ......................................... 4-9
Conduite dans l'eau ........................... 4-12
Conduite hivernale ............................ 4-11
Conseils concernant la conduite .......... 4-8
Boîte de vitesses automatique .... 5-20
Conduite dans des conditions
dangereuses .................................. 4-9
Conduite dans l'eau .................... 4-12
Conduite hivernale ..................... 4-11
Période de rodage ......................... 4-8
Pour désembourber le véhicule... 4-10
Suggestions pour rouler plus
économiquement .......................... 4-8
C
Console centrale ................................ 6-61
Console supérieure ............................ 6-60
Contact
Interrupteur ................................... 5-2
Contenances ...................................... 10-5
Convertisseur catalytique .................... 4-4
Couvercle du coffre .......................... 3-21
D
Dégivreur
Lunette arrière ............................ 5-50
Dégivreur de lunette arrière .............. 5-50
Démarrage avec batterie de
secours .............................................. 7-18
Démarrage du moteur .......................... 5-4
Démarrage d'urgence ........................ 7-17
Démarrage avec batterie de
secours ....................................... 7-18
Démarrage en poussant .............. 7-21
Moteur noyé ............................... 7-17
Démarrage en poussant ..................... 7-21
Déverrouillage du capot .................... 3-34
Dimensions ....................................... 10-5
Direction assistée .............................. 5-21
Liquide ....................................... 8-27
Dispositifs de sécurité pour enfants
Dispositifs de sécurité pour
enfants ........................................ 2-47
Installation de systèmes de dispositif
de sécurité pour enfants .............. 2-38
E
Eclairage de coffre ............................ 3-23
Eclairage de compartiment à
bagages ............................................. 6-55
Eclairage du tableau de bord ............. 5-32
Index
11-3
Mazda6_8U67-EC-05F_Edition1 Page417
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (418,1)

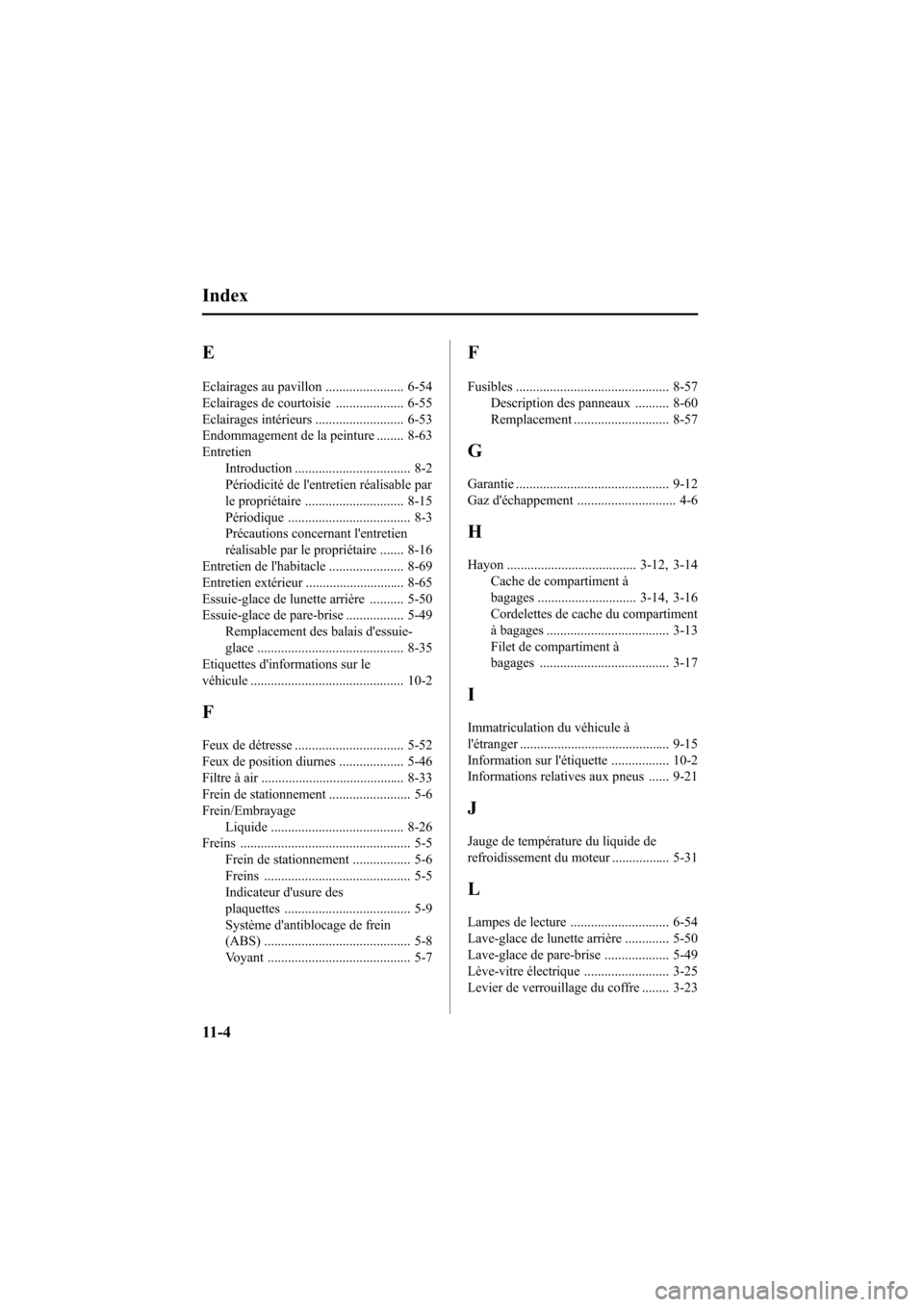

E
Eclairages au pavillon ....................... 6-54
Eclairages de courtoisie .................... 6-55
Eclairages intérieurs .......................... 6-53
Endommagement de la peinture ........ 8-63
Entretien
Introduction .................................. 8-2
Périodicité de l'entretien réalisable par
le propriétaire ............................. 8-15
Périodique .................................... 8-3
Précautions concernant l'entretien
réalisable par le propriétaire ....... 8-16
Entretien de l'habitacle ...................... 8-69
Entretien extérieur ............................. 8-65
Essuie-glace de lunette arrière .......... 5-50
Essuie-glace de pare-brise ................. 5-49
Remplacement des balais d'essuie-
glace ........................................... 8-35
Etiquettes d'informations sur le
véhicule ............................................. 10-2
F
Feux de détresse ................................ 5-52
Feux de position diurnes ................... 5-46
Filtre à air .......................................... 8-33
Frein de stationnement ........................ 5-6
Frein/Embrayage
Liquide ....................................... 8-26
Freins .................................................. 5-5
Frein de stationnement ................. 5-6
Freins ........................................... 5-5
Indicateur d'usure des
plaquettes ..................................... 5-9
Système d'antiblocage de frein
(ABS) ........................................... 5-8
Voyant .......................................... 5-7
F
Fusibles ............................................. 8-57
Description des panneaux .......... 8-60
Remplacement ............................ 8-57
G
Garantie ............................................. 9-12
Gaz d'échappement ............................. 4-6
H
Hayon ...................................... 3-12, 3-14
Cache de compartiment à
bagages ............................. 3-14, 3-16
Cordelettes de cache du compartiment
à bagages .................................... 3-13
Filet de compartiment à
bagages ...................................... 3-17
I
Immatriculation du véhicule à
l'étranger ............................................ 9-15
Information sur l'étiquette ................. 10-2
Informations relatives aux pneus ...... 9-21
J
Jauge de température du liquide de
refroidissement du moteur ................. 5-31
L
Lampes de lecture ............................. 6-54
Lave-glace de lunette arrière ............. 5-50
Lave-glace de pare-brise ................... 5-49
Lève-vitre électrique ......................... 3-25
Levier de verrouillage du coffre ........ 3-23
11-4
Index
Mazda6_8U67-EC-05F_Edition1 Page418
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (419,1)

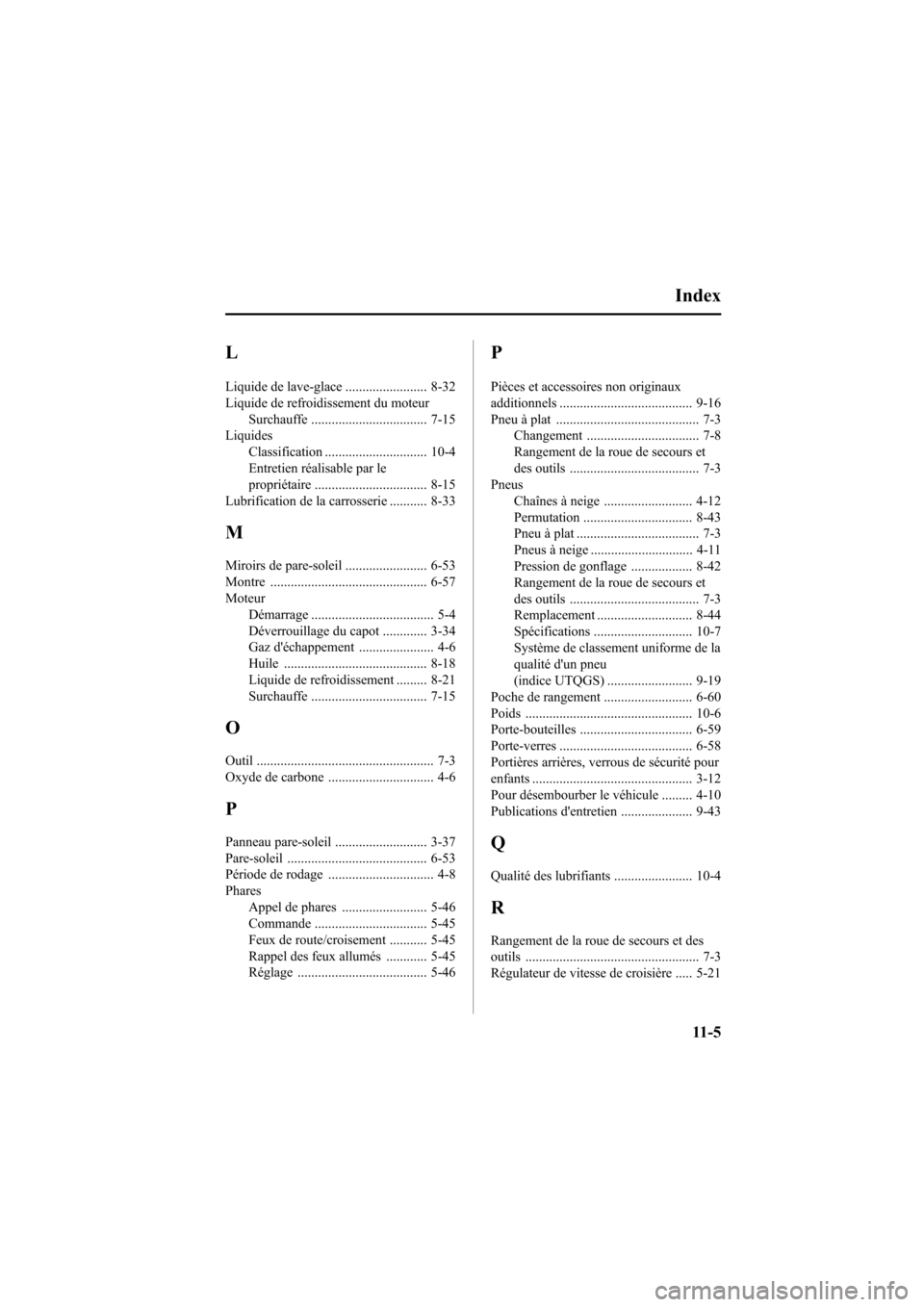

L
Liquide de lave-glace ........................ 8-32
Liquide de refroidissement du moteur
Surchauffe .................................. 7-15
Liquides
Classification .............................. 10-4
Entretien réalisable par le
propriétaire ................................. 8-15
Lubrification de la carrosserie ........... 8-33
M
Miroirs de pare-soleil ........................ 6-53
Montre .............................................. 6-57
Moteur
Démarrage .................................... 5-4
Déverrouillage du capot ............. 3-34
Gaz d'échappement ...................... 4-6
Huile .......................................... 8-18
Liquide de refroidissement ......... 8-21
Surchauffe .................................. 7-15
O
Outil .................................................... 7-3
Oxyde de carbone ............................... 4-6
P
Panneau pare-soleil ........................... 3-37
Pare-soleil ......................................... 6-53
Période de rodage ............................... 4-8
Phares
Appel de phares ......................... 5-46
Commande ................................. 5-45
Feux de route/croisement ........... 5-45
Rappel des feux allumés ............ 5-45
Réglage ...................................... 5-46
P
Pièces et accessoires non originaux
additionnels ....................................... 9-16
Pneu à plat .......................................... 7-3
Changement ................................. 7-8
Rangement de la roue de secours et
des outils ...................................... 7-3
Pneus
Chaînes à neige .......................... 4-12
Permutation ................................ 8-43
Pneu à plat .................................... 7-3
Pneus à neige .............................. 4-11
Pression de gonflage .................. 8-42
Rangement de la roue de secours et
des outils ...................................... 7-3
Remplacement ............................ 8-44
Spécifications ............................. 10-7
Système de classement uniforme de la
qualité d'un pneu
(indice UTQGS) ......................... 9-19
Poche de rangement .......................... 6-60
Poids ................................................. 10-6
Porte-bouteilles ................................. 6-59
Porte-verres ....................................... 6-58
Portières arrières, verrous de sécurité pour
enfants ............................................... 3-12
Pour désembourber le véhicule ......... 4-10
Publications d'entretien ..................... 9-43
Q
Qualité des lubrifiants ....................... 10-4
R
Rangement de la roue de secours et des
outils ................................................... 7-3
Régulateur de vitesse de croisière ..... 5-21
Index
11-5
Mazda6_8U67-EC-05F_Edition1 Page419
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (420,1)
R
Remorquage
Description ................................. 7-22
Remorquage d'urgence ............... 7-22
Remorquage récréatif ................. 7-23
Remorquage d'urgence ...................... 7-22
Remorquage récréatif ........................ 7-23
Remplacement d'une ampoule .......... 8-47
Remplacement d'une roue ................. 8-45
Rétroviseur intérieur .......................... 3-44
Rétroviseurs
Rétroviseur intérieur ................... 3-44
Rétroviseurs extérieurs ............... 3-44
Rétroviseurs extérieurs ...................... 3-44
Roue de secours à usage
temporaire ......................................... 8-44
S
Serrures des portières .......................... 3-8
Siège arrière ........................................ 2-9
Sièges
Siège arrière ................................. 2-9
Sièges avant
(Sièges à commande électrique) ... 2-5
Sièges avant
(Sièges à commande manuelle) .... 2-2
Sièges avant
(Sièges à commande électrique) ......... 2-5
Sièges avant
(Sièges à commande manuelle) ........... 2-2
Signalement des problèmes de
sécurité .............................................. 9-41
Soins à apporter ................................. 8-63
Spécifications .................................... 10-4
Stationnement en cas d'urgence .......... 7-2
Suggestions pour rouler plus
économiquement ................................. 4-8
Surcharge .......................................... 4-13
S
Surchauffe ......................................... 7-15
Système antipollution ......................... 4-4
Système antivol ................................. 3-41
Système audio ................................... 6-17
Appareil audio ............................ 6-29
Certification de sécurité ............. 6-52
Commande audio ....................... 6-49
Conseils d'utilisation du système
audio .......................................... 6-17
Système d'antiblocage de frein
(ABS) .................................................. 5-8
Voyant .......................................... 5-8
Système de commande de
température ......................................... 6-2
Spécifications relatives à
l'essence ..................................... 10-6
Système de commande de traction
(TCS) ................................................ 5-25
Interrupteur TCS OFF ................ 5-27
Témoin TCS ............................... 5-26
Témoin TCS OFF ....................... 5-26
Système de sécurité
Système antivol .......................... 3-41
Système d'immobilisation .......... 3-38
Système de télécommande
HomeLink ......................................... 5-52
Système d'entrée éclairée .................. 6-53
Système d'immobilisation ................. 3-38
Système d'ouverture à
télécommande ..................................... 3-3
Systèmes de coussin d'air .................. 2-53
Systèmes de retenue supplémentaire à
coussins d'air
Explication du fonctionnement des
coussins d'air .............................. 2-61
Précautions concernant les systèmes
de retenue supplémentaire .......... 2-53
11-6
Index
Mazda6_8U67-EC-05F_Edition1 Page420
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F
