MAZDA MODEL 6 2007 Manuel du propriétaire (in French)

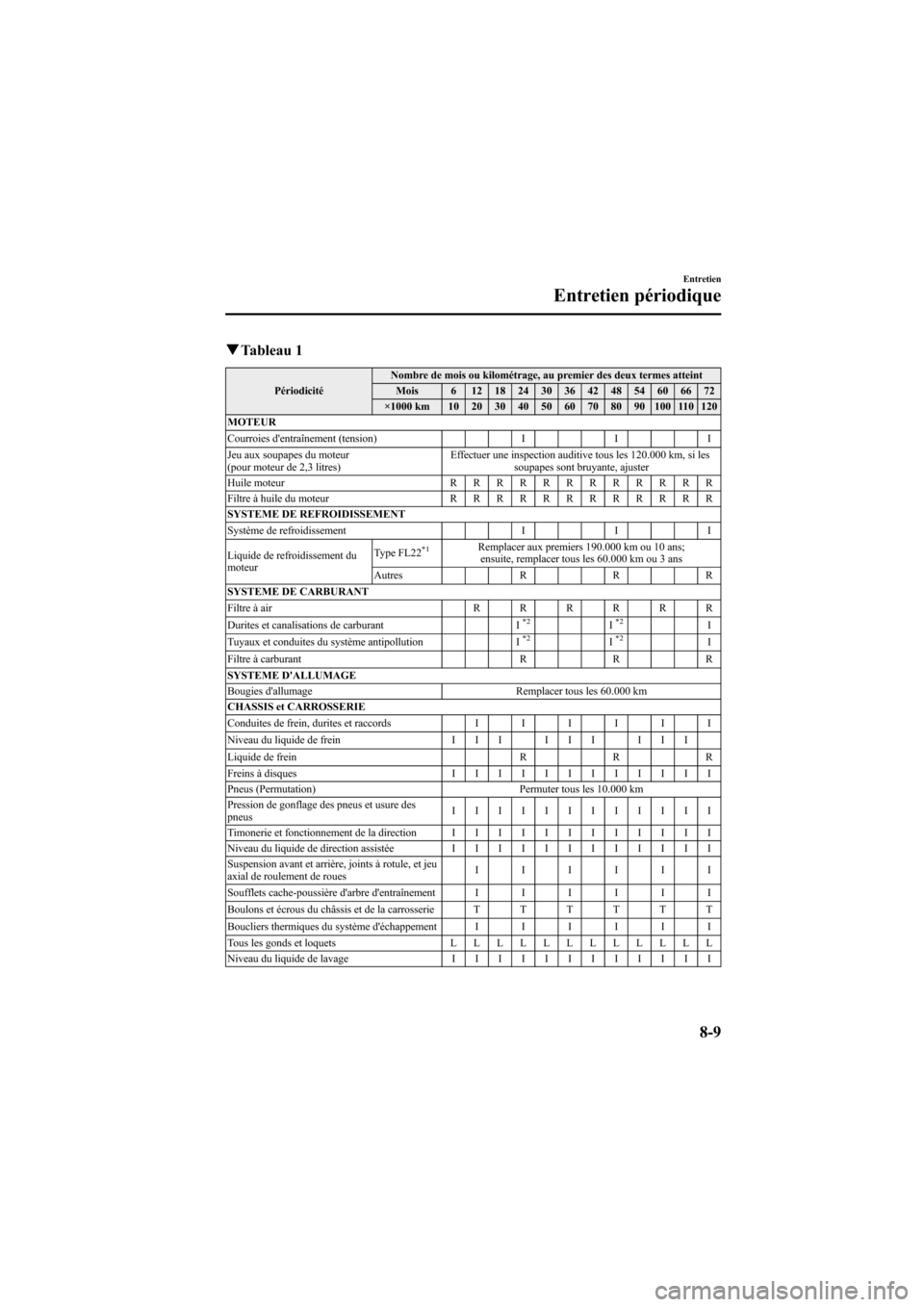

Black plate (301,1)
qTableau 1
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
MOTEUR
Courroies d'entraînement (tension) I I I
Jeu aux soupapes du moteur
(pour moteur de 2,3 litres)Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Huile moteurRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I I I
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 190.000 km ou 10 ans;
ensuite, remplacer tous les 60.000 km ou 3 ans
Autres R R R
SYSTEME DE CARBURANT
Filtre à airRRRRRR
Durites et canalisations de carburant I
*2I*2I
Tuyaux et conduites du système antipollution I*2I*2I
Filtre à carburant R R R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccordsIIIIII
Niveau du liquide de frein I I I I I I I I I
Liquide de frein R R R
Freins à disquesIIIIIIIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIIIIIIIII
Timonerie et fonctionnement de la directionIIIIIIIIIIII
Niveau du liquide de direction assistéeIIIIIIIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIIIIII
Soufflets cache-poussière d'arbre d'entraînementIIIIII
Boulons et écrous du châssis et de la carrosserieTTTTTT
Boucliers thermiques du système d'échappementIIIIII
Tous les gonds et loquetsLLLLLLLLLLLL
Niveau du liquide de lavageIIIIIIIIIIII
Entretien
Entretien périodique
8-9
Mazda6_8W90-EC-06K_Edition1 Page301
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

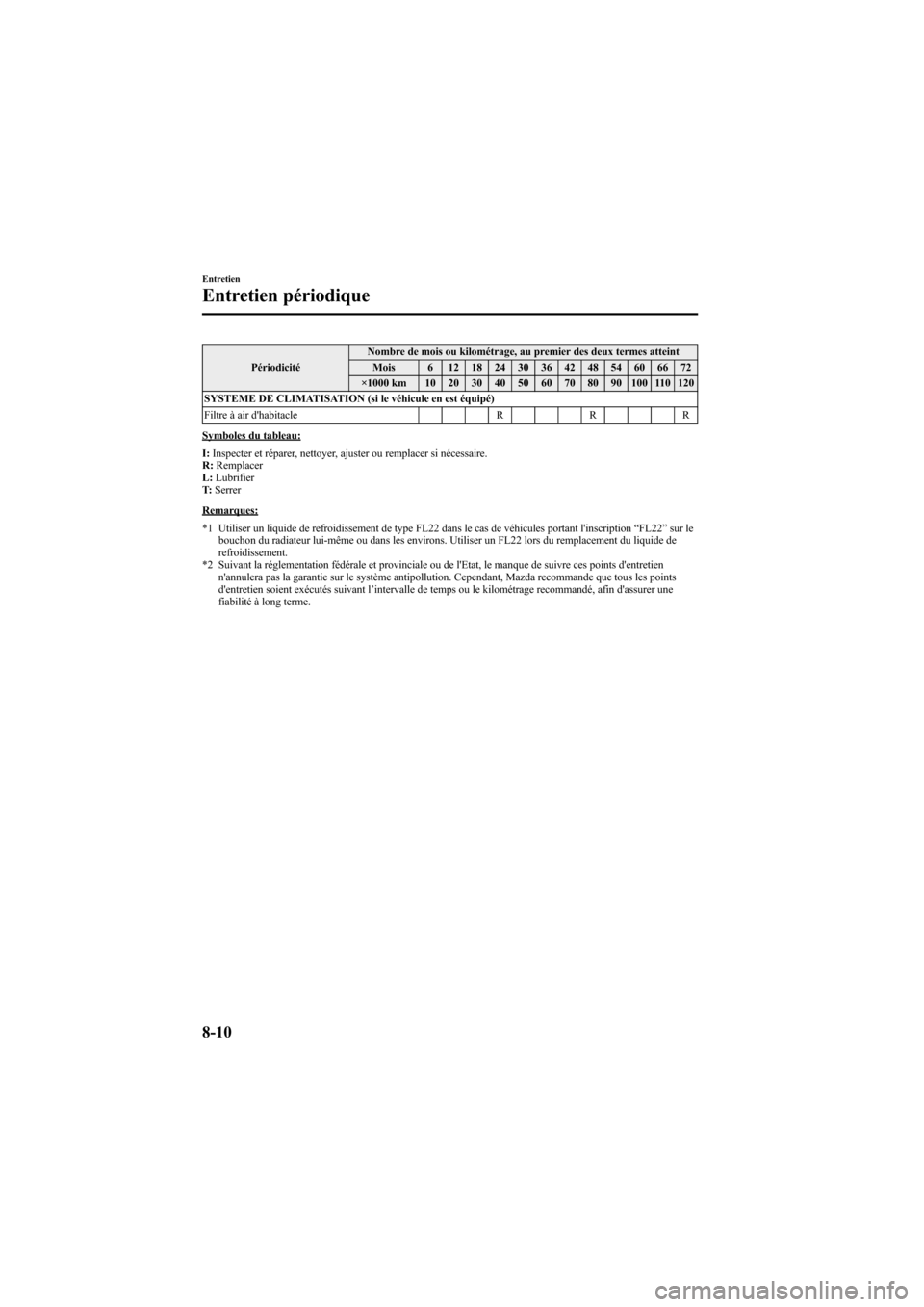

Black plate (302,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
SYSTEME DE CLIMATISATION (si le véhicule en est équipé)
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter et réparer, nettoyer, ajuster ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l’intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
8-10
Entretien
Entretien périodique
Mazda6_8W90-EC-06K_Edition1 Page302
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

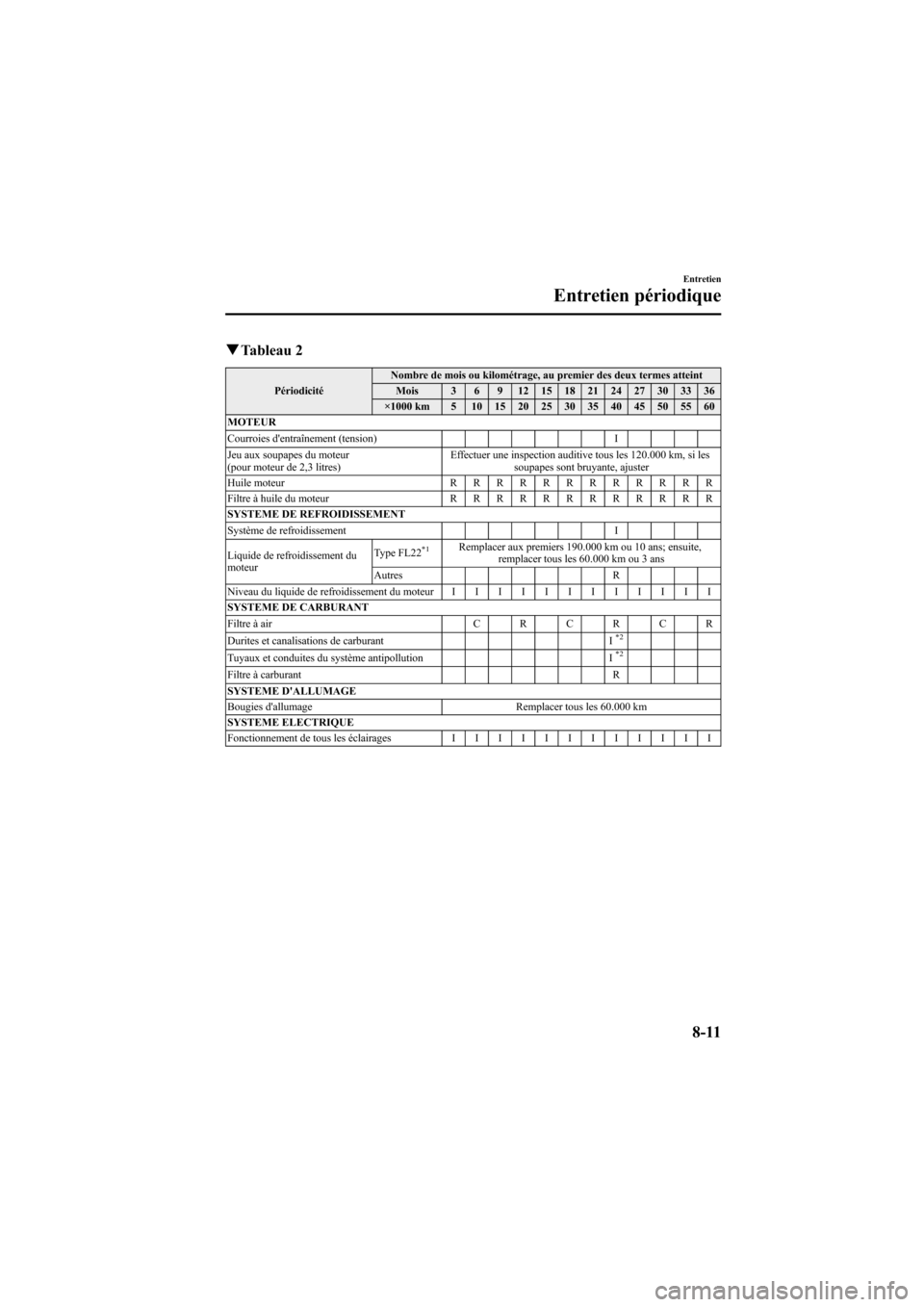

Black plate (303,1)
qTableau 2
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Courroies d'entraînement (tension) I
Jeu aux soupapes du moteur
(pour moteur de 2,3 litres)Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Huile moteurRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres R
Niveau du liquide de refroidissement du moteurIIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à airCRCRCR
Durites et canalisations de carburant I
*2
Tuyaux et conduites du système antipollution I*2
Filtre à carburant R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairagesIIIIIIIIIIII
Entretien
Entretien périodique
8-11
Mazda6_8W90-EC-06K_Edition1 Page303
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

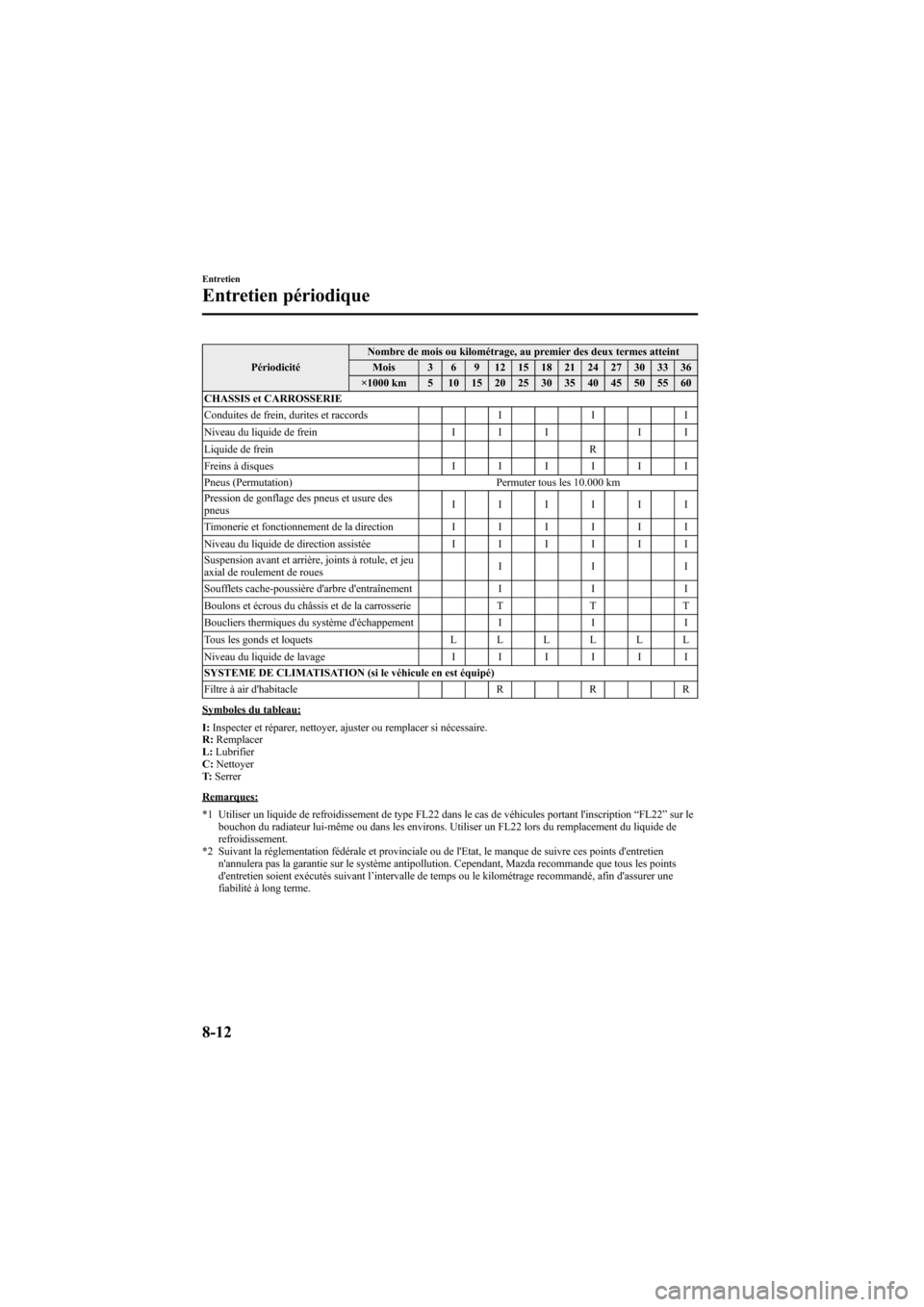

Black plate (304,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I I
Liquide de frein R
Freins à disquesIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIII
Timonerie et fonctionnement de la directionIIIIII
Niveau du liquide de direction assistéeIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIII
Soufflets cache-poussière d'arbre d'entraînement I I I
Boulons et écrous du châssis et de la carrosserie T T T
Boucliers thermiques du système d'échappement I I I
Tous les gonds et loquetsLLLLLL
Niveau du liquide de lavageIIIIII
SYSTEME DE CLIMATISATION (si le véhicule en est équipé)
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter et réparer, nettoyer, ajuster ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
C:Nettoyer
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l’intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
8-12
Entretien
Entretien périodique
Mazda6_8W90-EC-06K_Edition1 Page304
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (305,1)
(Suite)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
MOTEUR
Courroies d'entraînement (tension) I I
Jeu aux soupapes du moteur
(pour moteur de 2,3 litres)Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Huile moteurRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I I
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres R R
Niveau du liquide de refroidissement du moteurIIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à airCRCRCR
Durites et canalisations de carburant I
*2I
Tuyaux et conduites du système antipollution I*2I
Filtre à carburant R R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairagesIIIIIIIIIIII
Entretien
Entretien périodique
8-13
Mazda6_8W90-EC-06K_Edition1 Page305
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (306,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I
Liquide de frein R R
Freins à disquesIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIII
Timonerie et fonctionnement de la directionIIIIII
Niveau du liquide de direction assistéeIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIII
Soufflets cache-poussière d'arbre d'entraînement I I I
Boulons et écrous du châssis et de la carrosserie T T T
Boucliers thermiques du système d'échappement I I I
Tous les gonds et loquetsLLLLLL
Niveau du liquide de lavageIIIIII
SYSTEME DE CLIMATISATION (si le véhicule en est équipé)
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter et réparer, nettoyer, ajuster ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
C:Nettoyer
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l’intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
8-14
Entretien
Entretien périodique
Mazda6_8W90-EC-06K_Edition1 Page306
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

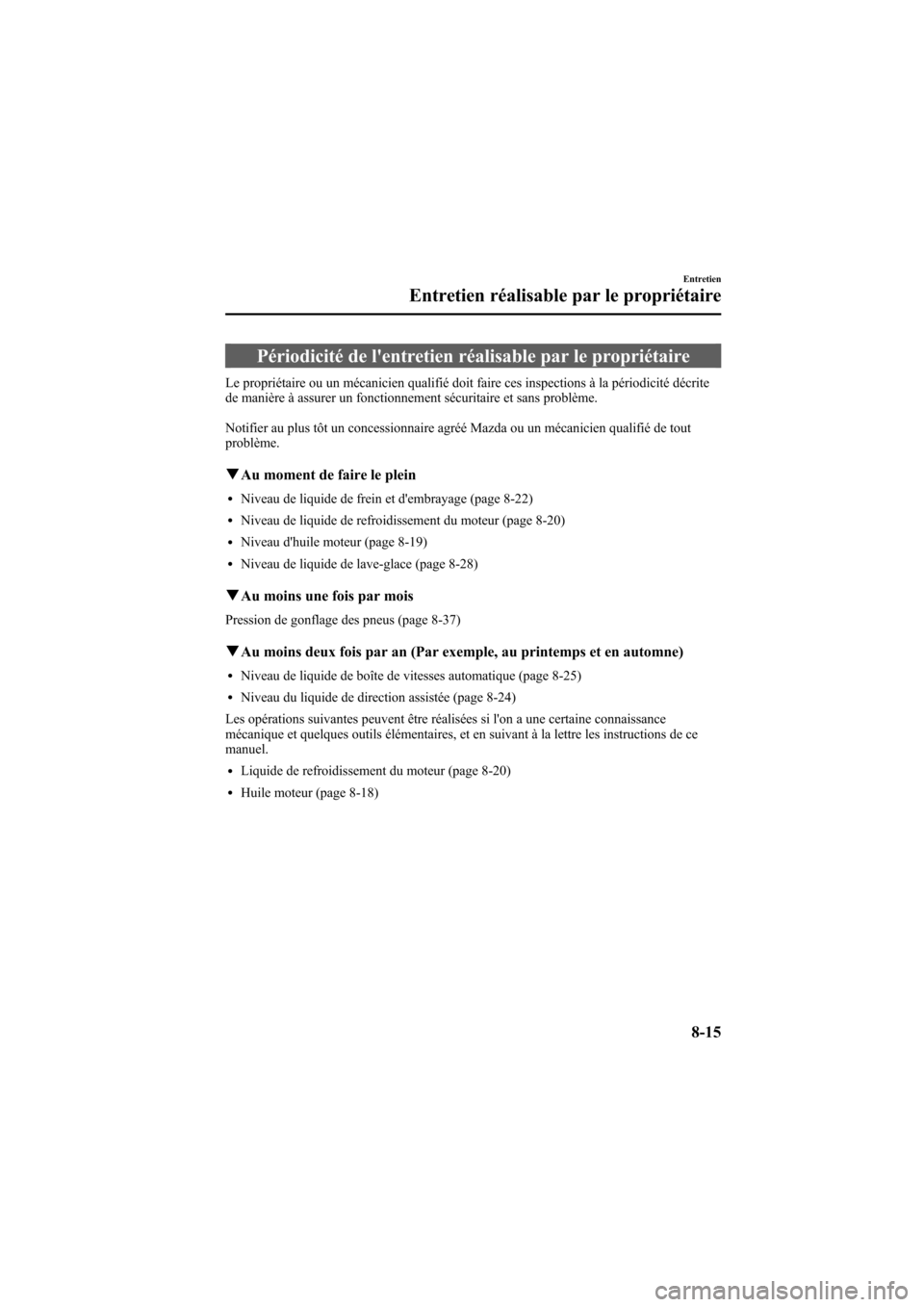

Black plate (307,1)
Périodicité de l'entretien réalisable par le propriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspections à la périodicité décrite
de manière à assurer un fonctionnement sécuritaire et sans problème.
Notifier au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifié de tout
problème.
qAu moment de faire le plein
lNiveau de liquide de frein et d'embrayage (page 8-22)
lNiveau de liquide de refroidissement du moteur (page 8-20)
lNiveau d'huile moteur (page 8-19)
lNiveau de liquide de lave-glace (page 8-28)
qAu moins une fois par mois
Pression de gonflage des pneus (page 8-37)
qAu moins deux fois par an (Par exemple, au printemps et en automne)
lNiveau de liquide de boîte de vitesses automatique (page 8-25)
lNiveau du liquide de direction assistée (page 8-24)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.
lLiquide de refroidissement du moteur (page 8-20)
lHuile moteur (page 8-18)
Entretien
Entretien réalisable par le propriétaire
8-15
Mazda6_8W90-EC-06K_Edition1 Page307
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (308,1)
Précautions concernant l'entretien réalisable par le propriétaire
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 8-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Pour plus de détails, se référer au manuel de garantie
fourni avec le véhicule. Si l'on n'est pas certain de la marche à suivre pour l'opération
d'entretien ou de réparation, faire faire l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
PRUDENCE
Marche à suivre pour l'entretien:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On
risque d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien. Si
l'on ne possède pas les connaissances et l'expérience ou les outils nécessaires pour
réaliser l'entretien, le faire faire par un mécanicien qualifié.
Moteur en marche:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux. Cela
est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Dès lors, si l'on doit travailler dans le compartiment moteur alors que le moteur
tourne, retirer tous ses bijoux (en particulier les bagues, bracelets, montres et colliers)
et toute cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou
du ventilateur de refroidissement qui risque de se mettre en marche soudainement.
Ventilateur électrique et inspection du moteur:
L'inspection du moteur avec le contacteur d'allumage à la position ON est
dangereuse. Le ventilateur électrique peut se mettre en marche à tout moment même si
le moteur ne tourne pas. On risque de subir de graves blessures causées par le
ventilateur. Tourner le contacteur d'allumage à la position OFF et retirer la clé du
contact lors de l'inspection du moteur.
8-16
Entretien
Entretien réalisable par le propriétaire
Mazda6_8W90-EC-06K_Edition1 Page308
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (309,1)

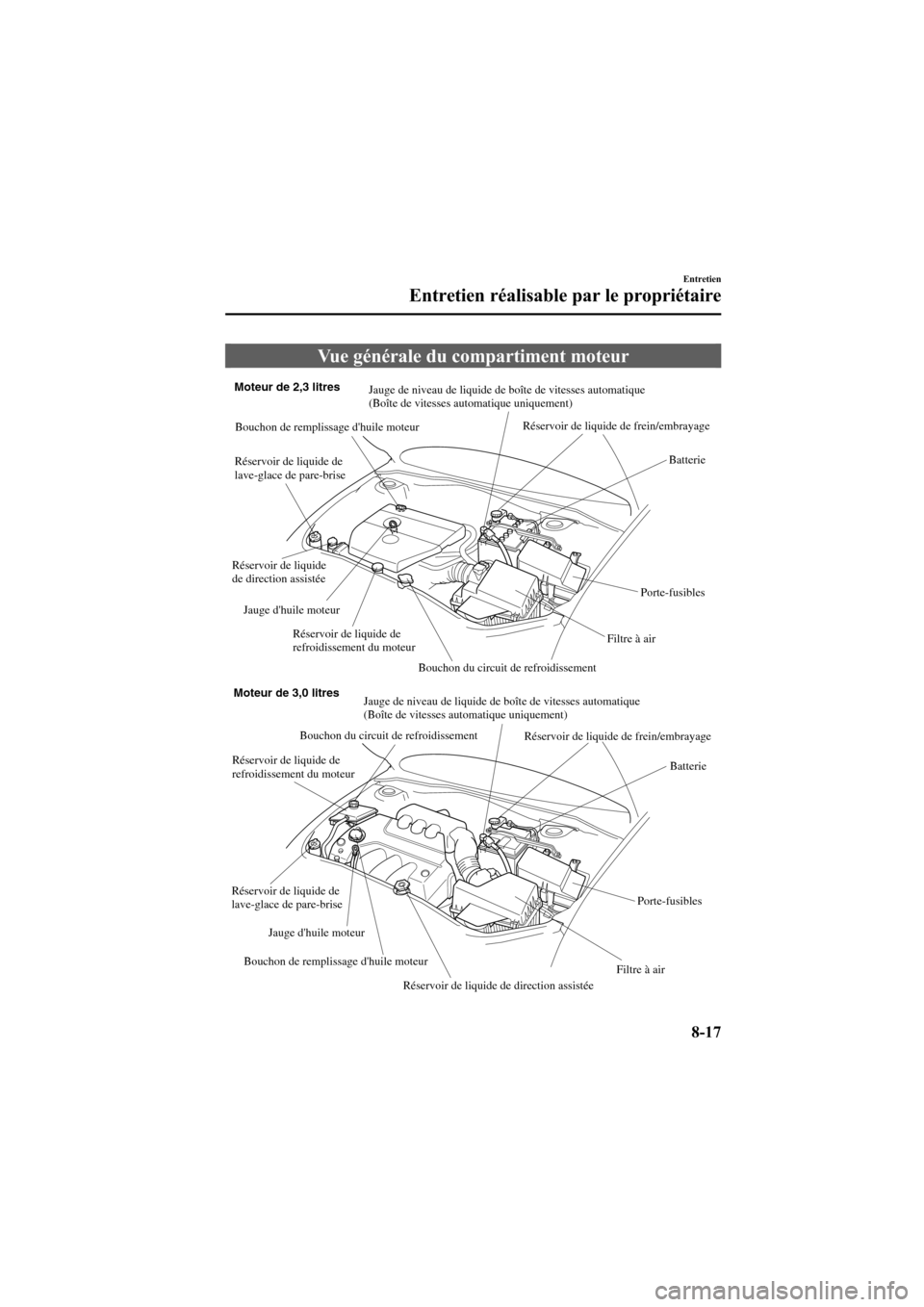

Vue générale du compartiment moteur
Réservoir de liquide
de direction assistéeRéservoir de liquide de
lave-glace de pare-brise
Porte-fusibles
Filtre à air Réservoir de liquide de frein/embrayage Réservoir de liquide de
refroidissement du moteur
Réservoir de liquide de
refroidissement du moteurJauge de niveau de liquide de boîte de vitesses automatique
(Boîte de vitesses automatique uniquement) Jauge de niveau de liquide de boîte de vitesses automatique
(Boîte de vitesses automatique uniquement) Moteur de 2,3 litres
Moteur de 3,0 litres
Batterie Jauge d'huile moteur
Réservoir de liquide de
lave-glace de pare-brise
Réservoir de liquide de direction assistée Bouchon du circuit de refroidissement Bouchon de remplissage d'huile moteurRéservoir de liquide de frein/embrayage
Filtre à air
Porte-fusiblesBatterie
Bouchon de remplissage d'huile moteurJauge d'huile moteurBouchon du circuit de refroidissement
Entretien
Entretien réalisable par le propriétaire
8-17
Mazda6_8W90-EC-06K_Edition1 Page309
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (310,1)

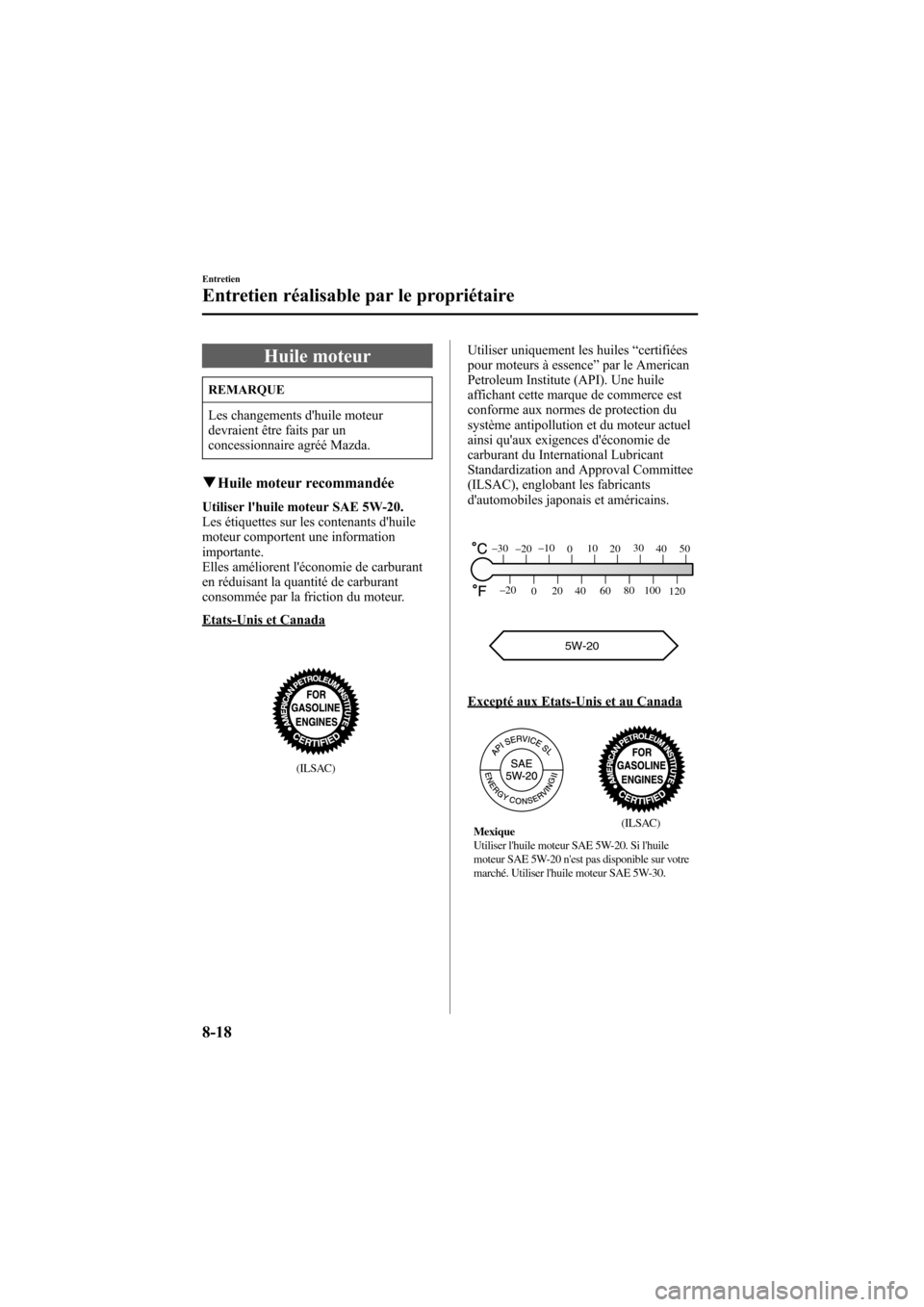

Huile moteur
REMARQUE
Les changements d'huile moteur
devraient être faits par un
concessionnaire agréé Mazda.
qHuile moteur recommandée
Utiliser l'huile moteur SAE 5W-20.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
Etats-Unis et Canada
(ILSAC)
Utiliser uniquement les huiles“certifiées
pour moteurs à essence”par le American
Petroleum Institute (API). Une huile
affichant cette marque de commerce est
conforme aux normes de protection du
système antipollution et du moteur actuel
ainsi qu'aux exigences d'économie de
carburant du International Lubricant
Standardization and Approval Committee
(ILSAC), englobant les fabricants
d'automobiles japonais et américains.
5W-20
120 100 80
60 40
20
0 –20
50 40 30
20 10
0 –10
–20 –30
Excepté aux Etats-Unis et au Canada
(ILSAC)
Utiliser l'huile moteur SAE 5W-20. Si l'huile
moteur SAE 5W-20 n'est pas disponible sur votre
marché. Utiliser l'huile moteur SAE 5W-30.Mexique
8-18
Entretien
Entretien réalisable par le propriétaire
Mazda6_8W90-EC-06K_Edition1 Page310
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K
