Page 9 of 512

Black plate (9,1)
Equipement de l'habitacle (Vue B)
Commandes audio au volant ............................................................................. page 6-62
Systèmes de retenue supplémentaire à coussins d'air ......................................... page 2-46
Interrupteurs de régulateur de vitesses de croisière ........................................... page 5-20
Système audio .................................................................................................... page 6-17
Interrupteur de feux de détresse ......................................................................... page 5-78
Système de commande de température ................................................................ page 6-2
Levier de changement (Boîte de vitesses manuelle) .......................................... page 5-10
Levier sélecteur (Boîte de vitesses automatique) ............................................... page 5-12
Bouton de démarrage du moteur ........................................................................ page 3-11
Interrupteurs de chauffage de siège ................................................................... page 2-14
Poignée de déverrouillage du capot ................................................................... page 3-54
Poche de rangement ......................................................................................... page 6-113
Système de navigation (si le véhicule en est
équipé) ................................................................... Se référer au manuel à volume séparé
Présentation de votre véhicule
Vue générale de l'habitacle
1-3L'équipement et la position de l'installation varie selon le véhicule
Mazda6_8Z63-EC-08H_Edition1 Page9
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H
Page 308 of 512

Black plate (308,1)
Fonctionnement de la
commande audio au volantí
Lorsque l'unité audio est en marche, il est
possible de faire marcher l'unité audio à
partir du volant.
REMARQUE
Comme l'unité audio sera éteinte lors des
conditions suivantes, les interrupteurs seront
inopérants.
lLorsque le contacteur est placé en position
d'arrêt (LOCK).
lLorsque la touche d'alimentation de l'unité
audio est enfoncée et que l'unité audio est
éteinte.
lLorsque le disque compact en cours de
lecture est éjecté et que l'unité audio est
éteinte.
Sans téléphone mains-libres Bluetooth
et système de navigation
Avec le système mains-libres Bluetooth
uniquement/le système mains-libres
Bluetooth et le système de navigation
Les touches appel, décrocher et raccrocher
permettent de commander le son du
système de navigation.
Pour plus de détails, se référer au manuel
séparé“SYSTEME DE NAVIGATION ”.
Touche appelTouche raccrocher
Touche décrocher
REMARQUElLes touches appel, décrocher et raccrocher
peuvent être utilisées lorsque l'appareil
audio est désactivé.
lMazda a installé ce système pour empêcher
les distractions lorsque le véhicule est en
marche et utilise les commandes audio du
tableau de bord.
Une conduite sécuritaire doit toujours être
la priorité première.
q
Réglage du volume
Pour augmenter le volume, tirer vers le
haut l'interrupteur de volume.
Pour diminuer le volume, appuyer vers le
bas l'interrupteur de volume.
6-62
Confort intérieur
íCertains modèles.
Système audio
Mazda6_8Z63-EC-08H_Edition1 Page308
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 309 of 512

Black plate (309,1)
Sans téléphone mains-libres Bluetooth
et système de navigation
Avec le système mains-libres Bluetooth
uniquement/le système mains-libres
Bluetooth et le système de navigation
qSélection de la source
Appuyer sur l'interrupteur de mode
() pour changer la source audio
(radio FM1> radio FM2> radio AM>
lecteur de disques compacts ou changeur
de disques compacts> SIRIUS1>
SIRIUS2> SIRIUS3> AUX> audio BT>
cycle).
Sans téléphone mains-libres Bluetooth
et système de navigation
Avec le système mains-libres Bluetooth
uniquement/le système mains-libres
Bluetooth et le système de navigation
Confort intérieur
Système audio
6-63
Mazda6_8Z63-EC-08H_Edition1 Page309
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 310 of 512

Black plate (310,1)
REMARQUELes modes de lecteur de disques compacts,
changeur de disques compacts, radio
numérique par satellite de SIRIUS et audio BT
ne peuvent pas être sélectionnés dans les cas
suivants:
· Le système audio ne dispose pas d'une unitéradio numérique par satellite de SIRIUS ou
d'un appareil audio BT.
· Le compact disque n'a pas été inséré.
· Le mode sélectionné en dernier est affiché pour la radio numérique par satellite de
SIRIUS.
Connecter un appareil audio portable ou un
produit similaire en vente sur le marché à la
prise auxiliaire pour écouter de la musique ou
des sons sur les haut-parleurs du véhicule.
Mettre la source audio en mode AUX (page
6-65).
La source audio passe en mode AUX
uniquement quand un appareil audio portable
en vente dans le commerce est connecté à la
prise auxiliaire.
q Interrupteur de recherche
Sans téléphone mains-libres Bluetooth
et système de navigation
Avec le système mains-libres Bluetooth
uniquement/le système mains-libres
Bluetooth et le système de navigation
Lors de l'écoute de la radio ou de laradio numérique par satellite deSIRIUS
Tirer vers le haut ou appuyer le bas
l'interrupteur de recherche, la radio passe
à la station sauvegardée suivante/
précédente dans l'ordre de la sauvegarde
(1 à 6).
Pour rechercher une station radio
utilisable à une fréquence supérieure ou
inférieure qu'elle soit programmée ou non,
tirer vers le haut ou appuyer vers le bas
l'interrupteur de recherche pendant 2
secondes.
Lors de la lecture d'un disque compactou audio BT
Tirer vers le haut l'interrupteur de
recherche pour sauter au début de la plage
suivante.
Appuyer vers le bas l'interrupteur de
recherche pour répéter la plage en cours
de lecture.
Pousser vers le haut ou vers le bas et
maintenir l'interrupteur de recherche pour
parcourir les pistes vers le haut ou vers le
bas.
6-64
Confort intérieur
Système audio
Mazda6_8Z63-EC-08H_Edition1 Page310
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 311 of 512

Black plate (311,1)
qInterrupteur de sourdineí
Appuyer sur l'interrupteur de sourdine
() une fois pour mettre le son en
sourdine, appuyer de nouveau pour
rétablir le son.
REMARQUE
Si le contacteur est en position d'arrêt (LOCK)
avec l'unité audio en sourdine, la sourdine
sera annulée.
Par conséquence, une fois le moteur
redémarré, l'unité audio n'est plus en sourdine.
Pour la remettre en sourdine, appuyer sur
l'interrupteur de sourdine (
).
Sans téléphone mains-libres Bluetooth
et système de navigation
Mode AUX (entrée
auxiliaire)í
Vous pouvez connecter des appareils
audio portables ou des produits similaires
à la prise auxiliaire pour écouter de la
musique sur les haut-parleurs du véhicule.
Prise auxiliaire
PRUDENCE
Ne pas régler l'appareil audio portable
ou un produit similaire pendant qu'on
conduit le véhicule: Le fait de régler l'appareil audio
portable ou un produit similaire
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave. Toujours
régler l'appareil audio portable ou un
produit similaire pendant que le
véhicule est arrêté.
Confort intérieur
Système audio
6-65íCertains modèles.
Mazda6_8Z63-EC-08H_Edition1 Page311
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 315 of 512

Black plate (315,1)
Système audio Bluetoothí
qQu'est-ce que le système audio
Bluetooth ?
Description du système audio Bluetooth
La programmation de périphériques audio
portables équipés de la fonction de
communication Bluetooth sur l'unité
Bluetooth du véhicule permet d'écouter de
la musique ou des sons enregistrés sur les
périphériques audio à partir des enceintes
du véhicule.
Après la programmation, lire/arrêter la
musique ou les sons à l'aide du panneau
de configuration du système audio ou du
système de navigation.
ATTENTION
Ø Toujours programmer les
périphériques audio sur le système
audio Bluetooth lorsque le
véhicule est à l'arrêt.
Ø Seuls les périphériques audio
Bluetooth indiqués peuvent être
utilisés. Par conséquent, contacter
un concessionnaire agréé Mazda
lors de l'achat ou du changement
de périphérique.
Les périphériques audio Bluetooth
correspondant aux profils et
versions Bluetooth indiqués
peuvent être connectés à l'unité
Bluetooth du véhicule. Il est
cependant possible que, même
parmi ces périphériques, certains
ne puissent pas être connectés via
Bluetooth ou disposent de
fonctionnalités limitées. La
compatibilité de chaque
périphérique à utiliser avec l'unité
Bluetooth du véhicule doit être
vérifiée de manière individuelle.
Contacter un concessionnaire
agréé Mazda en ce qui concerne la
compatibilité des périphériques.
Téléphone: 800-430-0153
Web: www.MazdaUSA.com/
bluetooth
Spécification Bluetooth applicable
Ver. 2,0 ou supérieure
Profil audio
lA2DP (Advanced Audio Distribution
Profile) Ver. 1.0
lAVRCP (Audio/Video Remote Control
Profile) Ver. 1.0
Confort intérieur
Système audio Bluetooth
6-69íCertains modèles.
Mazda6_8Z63-EC-08H_Edition1 Page315
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 316 of 512

Black plate (316,1)
Le profil A2DP transmet uniquement les
sons à l'unité Bluetooth. Si le périphérique
audio Bluetooth est compatible avec
A2DP mais pas avec AVRCP, il ne peut
pas être commandé à partir du panneau de
configuration du système audio ou de
navigation du véhicule. Le périphérique
audio Bluetooth peut alors être commandé
directement au niveau du périphérique, à
l'image d'un système audio portable sans
fonction de communication Bluetooth,
connecté à la borne AUX.
Fonction A2DPA2DP+AVRCPLectureNon Oui
Pause Non Oui
Fichiers (piste) vers
le haut/bas Non Oui
Oui: Disponible
Non: Pas disponible
Bluetooth est la marque déposée de
Bluetooth SIG. Inc. REMARQUE
lIl est possible que la lecture des
périphériques audio Bluetooth soit
impossible lorsque les périphériques sont
placés dans un lieu où la transmission est
compromise (dans un coffre métallique ou
dans le coffre, par exemple). Placer le
périphérique audio Bluetooth à un
emplacement où la transmission est
possible.
lLa consommation de la batterie des
périphériques audio Bluetooth est plus
élevée en cas de connexion Bluetooth.
lUn adaptateur Bluetooth disponible dans le
commerce est requis lors de l'utilisation
d'un périphérique non Bluetooth. Lors de la
lecture d'un périphérique audio équipé d'un
adaptateur Bluetooth, il est possible que la
programmation du périphérique audio ne
puisse être effectuée ou que les enceintes du
véhicule n'émettent aucun son si la
connexion de l'adaptateur et du
périphérique est mauvaise. Vérifier alors
que l'adaptateur Bluetooth est correctement
connecté.
6-70
Confort intérieur
Système audio Bluetooth
Mazda6_8Z63-EC-08H_Edition1 Page316
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 323 of 512

Black plate (323,1)
Affichage des informations relatives aupériphérique audio Bluetooth
1. Sélectionner le mode d'affichage desinformations relatives au périphérique
de jumelage “PAIR DEVICE ”, sous le
mode “BT SETUP” , à l'aide du bouton
de commande audio. (Pour plus de
détails, se référer à
“ Configuration du périphérique audio
Bluetooth ”.)
2. Appuyer sur le bouton de commande audio pour sélectionner le mode.
3. Le nom de l'unité Bluetooth s'affiche.
4. Tourner le bouton de commande audio pour sélectionner les informations de
l'unité Bluetooth à afficher.
Nom du périphérique
Adresse BT
REMARQUESi l'option “GO BACK ”est sélectionnée,
l'écran “DEVICE INFO ”s'affiche de nouveau.
5. Les informations sont affichées lorsque
le bouton de commande audio est
activé.
qProcédure d'utilisation du
système audio Bluetooth
Activation du mode audio Bluetooth
Pour écouter de la musique ou des sons
enregistrés sur un périphérique audio
Bluetooth, activer le mode audio
Bluetooth de manière à pouvoir
commander le périphérique audio à l'aide
du panneau de configuration du système
de navigation ou du système audio.
Les périphériques audio Bluetooth
doivent être programmés sur l'unité
Bluetooth du véhicule avant utilisation.
(se référer à
“Programmation des périphériques audio
Bluetooth ”)
1. Mettre le contacteur en position ACC ou ON.
2. Mettre le périphérique audio Bluetooth sous tension.
Veiller à ce que le symbole “
”
s'affiche sur l'affichage d'information.
Le symbole ne s'affiche pas si le
périphérique audio Bluetooth n'est pas
programmé ou si l'unité Bluetooth du
véhicule ne fonctionne pas
correctement.
3. Appuyer sur la touche AUX pour activer le mode audio Bluetooth “BT ”.
4. La lecture des sons enregistrés sur le périphérique audio Bluetooth
commence.
Confort intérieur
Système audio Bluetooth
6-77
Mazda6_8Z63-EC-08H_Edition1 Page323
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 326 of 512

Black plate (326,1)
lAVRCP (Audio/Video Remote Control
Profile) Ver. 1.0
Bluetooth est la marque déposée de
Bluetooth SIG. Inc.
REMARQUE
lSi le contacteur est mis sur la position
d'arrêt (LOCK) lors d'un appel mains-
libres, la ligne sera transférée
automatiquement vers le périphérique
(téléphone mobile).
lSi le périphérique (téléphone mobile) se
trouve à un endroit où la réception radio
est difficile, par exemple dans un récipient
métallique ou dans le coffre, il est possible
que l'appel ne puisse pas être connecté en
utilisant Bluetooth. S'il est impossible
d'établir la communication, placer le
périphérique (téléphone mobile) à un autre
endroit.
qComposants
Le téléphone mains-libres Bluetooth est
composé des pièces suivantes:
lTouche appellTouche décrocherlTouche raccrocherlAffichage d'informationslMicrophonelUnité audio/Système de navigation
Touches appel, décrocher et raccrocher
Les fonctions de base du système mains-
libres Bluetooth, telles que passer des
appels ou raccrocher, sont disponibles à
partir des touches appel, décrocher et
raccrocher situées sur le volant.
Touche appel
Touche raccrocherTouche décrocher
Utilisation de la touche appel
Selon l'état de fonctionnement, on doit
exercer une pression brève ou une
pression longue sur la touche appel,
comme suit:
lPression brève (Enfoncer la touche
pendant moins de 0,7 s)
lPression longue (Enfoncer la touche
pendant 0,7 s ou plus)
6-80
Confort intérieur
Téléphone mains-libres Bluetooth
Mazda6_8Z63-EC-08H_Edition1 Page326
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
Page 327 of 512

Black plate (327,1)

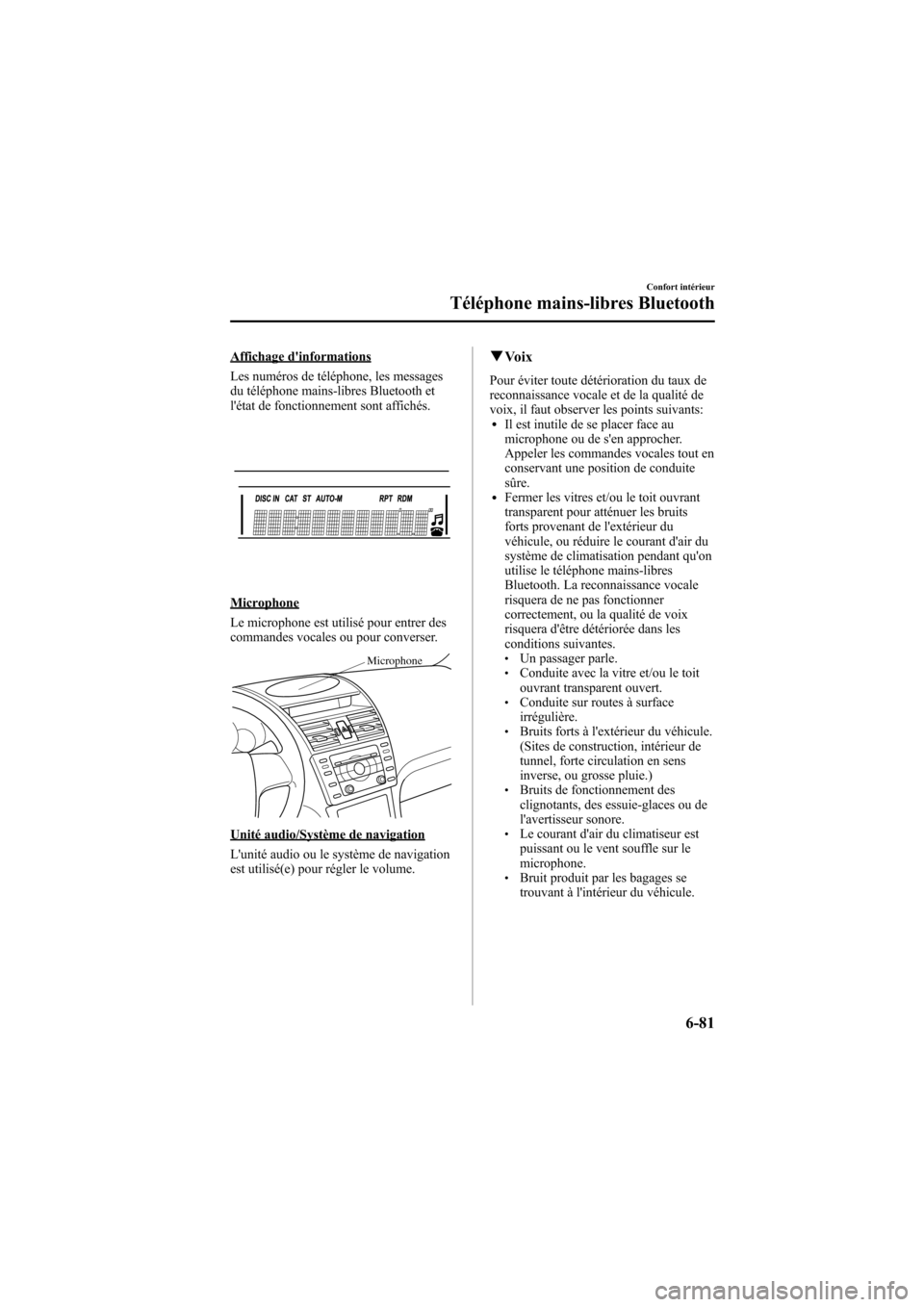

Affichage d'informations
Les numéros de téléphone, les messages
du téléphone mains-libres Bluetooth et
l'état de fonctionnement sont affichés.
Microphone
Le microphone est utilisé pour entrer des
commandes vocales ou pour converser.
Microphone
Unité audio/Système de navigation
L'unité audio ou le système de navigation
est utilisé(e) pour régler le volume.
qVoix
Pour éviter toute détérioration du taux de
reconnaissance vocale et de la qualité de
voix, il faut observer les points suivants:
lIl est inutile de se placer face au
microphone ou de s'en approcher.
Appeler les commandes vocales tout en
conservant une position de conduite
sûre.
lFermer les vitres et/ou le toit ouvrant
transparent pour atténuer les bruits
forts provenant de l'extérieur du
véhicule, ou réduire le courant d'air du
système de climatisation pendant qu'on
utilise le téléphone mains-libres
Bluetooth. La reconnaissance vocale
risquera de ne pas fonctionner
correctement, ou la qualité de voix
risquera d'être détériorée dans les
conditions suivantes.
lUn passager parle.lConduite avec la vitre et/ou le toit
ouvrant transparent ouvert.
lConduite sur routes à surface
irrégulière.
lBruits forts à l'extérieur du véhicule.
(Sites de construction, intérieur de
tunnel, forte circulation en sens
inverse, ou grosse pluie.)
lBruits de fonctionnement des
clignotants, des essuie-glaces ou de
l'avertisseur sonore.
lLe courant d'air du climatiseur est
puissant ou le vent souffle sur le
microphone.
lBruit produit par les bagages se
trouvant à l'intérieur du véhicule.
Confort intérieur
Téléphone mains-libres Bluetooth
6-81
Mazda6_8Z63-EC-08H_Edition1 Page327
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
