Système de surveillance de pression des pneusí
Le système de surveillance de pression des pneus (TPMS) surveille la pression de chaque
pneu.
Si la pression de gonflage est trop basse dans l'un ou plusieurs des pneus, le système
l'indique au conducteur au moyen du voyant dans le tableau de bord et de l'avertisseur
sonore.
Les capteurs de pression des pneus installés sur chaque roue envoient les données
d'information de pression de gonflage par signal radio au récepteur situé dans le véhicule.
Capteurs de pression des pneus
REMARQUELorsque la température ambiante est basse à cause des changements saisonniers, la température des
pneus est également plus basse. Lorsque la température des pneus diminue, la pression d'air diminue
aussi. Il est possible que le voyant TPMS s'allume plus souvent. Vérifier visuellement les pneus tous
les jours avant de conduire, et vérifier la pression des pneus une fois par mois à l'aide d'une jauge de
pression des pneus. Pour vérifier la pression des pneus, il est recommandé d'utiliser une jauge de
pression des pneus numérique.
Le système TPMS ne vous dispense aucunement de vérifier régulièrement la pression et
l'état de tous les quatre pneus.
5-32
Conduite de votre Mazda
íCertains modèles.
Démarrage et conduite
Mazda6_8AS2-EC-09E_Edition1 Page200
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

ATTENTION
ØTous les pneus, y compris le pneu de la roue de secours (s'il est fourni) doivent être contrôlés tous les
mois lorsqu'ils sont froids, et être gonflés à la pression de gonflage recommandée par le fabricant du
véhicule sur la plaque d'information du véhicule ou sur l'étiquette de pressions de gonflage des pneus.
(Si le véhicule est équipé de pneus d'une taille différente de celle indiquée sur la plaque d'information
du véhicule ou sur l'étiquette de pressions de gonflage des pneus, il faut déterminer la pression de
gonflage correcte pour ces pneus.)
Comme caractéristique de sécurité complémentaire, le véhicule a été équipé d'un système de
surveillance de pression des pneus (TPMS) qui allume un voyant de basse pression de gonflage
de pneu lorsqu'au moins un pneu est nettement sous-gonflé. Par conséquent, lorsque le voyant
de basse pression de gonflage de pneu s'allume, il faut s'arrêter et vérifier les pneus dès que
possible, et les gonfler à la pression correcte. Le fait de conduire sur un pneu sous-gonflé cause
une surchauffe du pneu, ce qui peut causer une défaillance du pneu. Le sous-gonflage affecte
aussi l'économie de carburant et la longévité de pneus, ainsi que la maniabilité du véhicule et le
freinage.
Bien noter que le TPMS ne vous dispense absolument pas d'effectuer un entretien adéquat des
pneus, et le conducteur a la responsabilité de maintenir la bonne pression de gonflage des
pneus, même si le sous-gonflage n'a pas atteint le niveau suffisant pour déclencher l'éclairage du
voyant de basse pression de gonflage de pneu TPMS.
ØVotre véhicule est également équipé d'un témoin d'anomalie TPMS pour vous
alerter lorsque le système ne fonctionne pas correctement.
Le témoin d'anomalie TPMS est combiné avec le voyant de basse pression de
gonflage de pneu. Lorsque le système détecte une panne, le voyant va clignoter
pendant approximativement une minute puis reste allumé. Cette séquence se
répète à chaque démarrage du véhicule tant que la panne existe.
Lorsque le témoin d'anomalie est allumé, le système ne peut pas détecter ou
signaler un faible pression des pneus. Les pannes TPMS peuvent se produire pour
une variété de raisons, y compris l'installation de pneu de rechange, de pneu
alternatifs ou de roues sur le véhicule qui empêchent le fonctionnement correct du
TPMS. Toujours vérifier le voyant de panne TPMS après le remplacement d'un ou
de plusieurs pneus ou roues sur le véhicule pour vous assurer que le
remplacement ou les pneus/roues alternatifs permettent le fonctionnement correct
du TPMS.
ØAfin d'éviter de fausses indications, le système fait un échantillonnage pendant
une certaine période avant d'indiquer un problème. Ceci fait qu'il n'indiquera pas
instantanément un dégonflage soudain ou une explosion d'un pneu.
REMARQUE
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences néfastes, et (2) cet
appareil doit accepter toutes les interférences reçues, incluant celles qui risquent de causer un
mauvais fonctionnement.
Conduite de votre Mazda
Démarrage et conduite
5-33
Mazda6_8AS2-EC-09E_Edition1 Page201
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
Ensuite, le voyant s'allume et un bip
sonore retentit lorsque la pression de
gonflage d'un ou plusieurs des pneus est
trop basse, et il clignote en cas d'anomalie
du système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
5-34
Conduite de votre Mazda
Démarrage et conduite
Mazda6_8AS2-EC-09E_Edition1 Page202
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

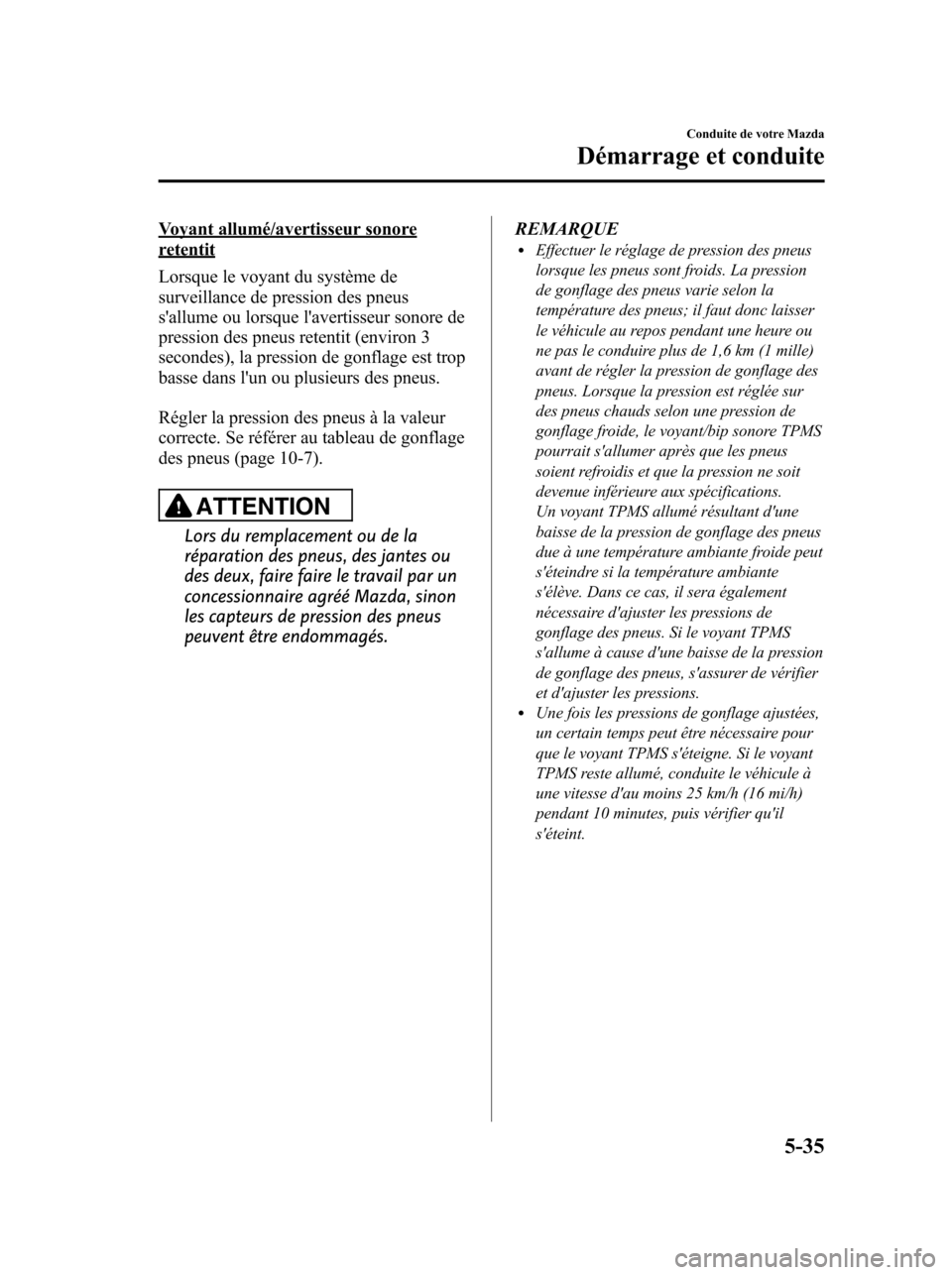

Voyant allumé/avertisseur sonoreretentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-7).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.REMARQUE
lEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
due à une température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera également
nécessaire d'ajuster les pressions de
gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lUne fois les pressions de gonflage ajustées,
un certain temps peut être nécessaire pour
que le voyant TPMS s'éteigne. Si le voyant
TPMS reste allumé, conduite le véhicule à
une vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier qu'il
s'éteint.
Conduite de votre Mazda
Démarrage et conduite
5-35
Mazda6_8AS2-EC-09E_Edition1 Page203
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé, car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le pneu de
rechange convenant le mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-6).
REMARQUE
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée.
Voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qActivation erronée du système
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
Une activation erronée du système peut se
produire dans les cas suivants:
lLorsqu'il y a un équipement ou un
dispositif proche du véhicule qui utilise
la même fréquence radio que celle des
capteurs de pression des pneus.
lLors de l'utilisation des dispositifs
suivants dans le véhicule, ils peuvent
gêner le fonctionnement du récepteur.
lUn appareil numérique tel qu'un
ordinateur portable.
lUn convertisseur de tension tel
qu'un convertisseur CC-CA.
lLorsqu'une accumulation excessive de
neige ou de glace adhère au véhicule,
en particulier autour des roues.
lLorsque les piles des capteurs de
pression des pneus sont épuisées.
lLorsqu'une roue non équipée d'un
capteur de pression de pneu est utilisée.
lLorsque des pneus avec flancs
ceinturés d'acier sont utilisés.
qPneus et jantes
ATTENTION
Lors de l'inspection ou de
l'ajustement de la pression de
gonflage des pneus, ne pas appliquer
une force excessive à la tige de la
roue. Cela pourrait l'endommager.
5-36
Conduite de votre Mazda
Démarrage et conduite
Mazda6_8AS2-EC-09E_Edition1 Page204
Wednesday, May 27 2009 2:14 PM
Form No.8AS2-EC-09E

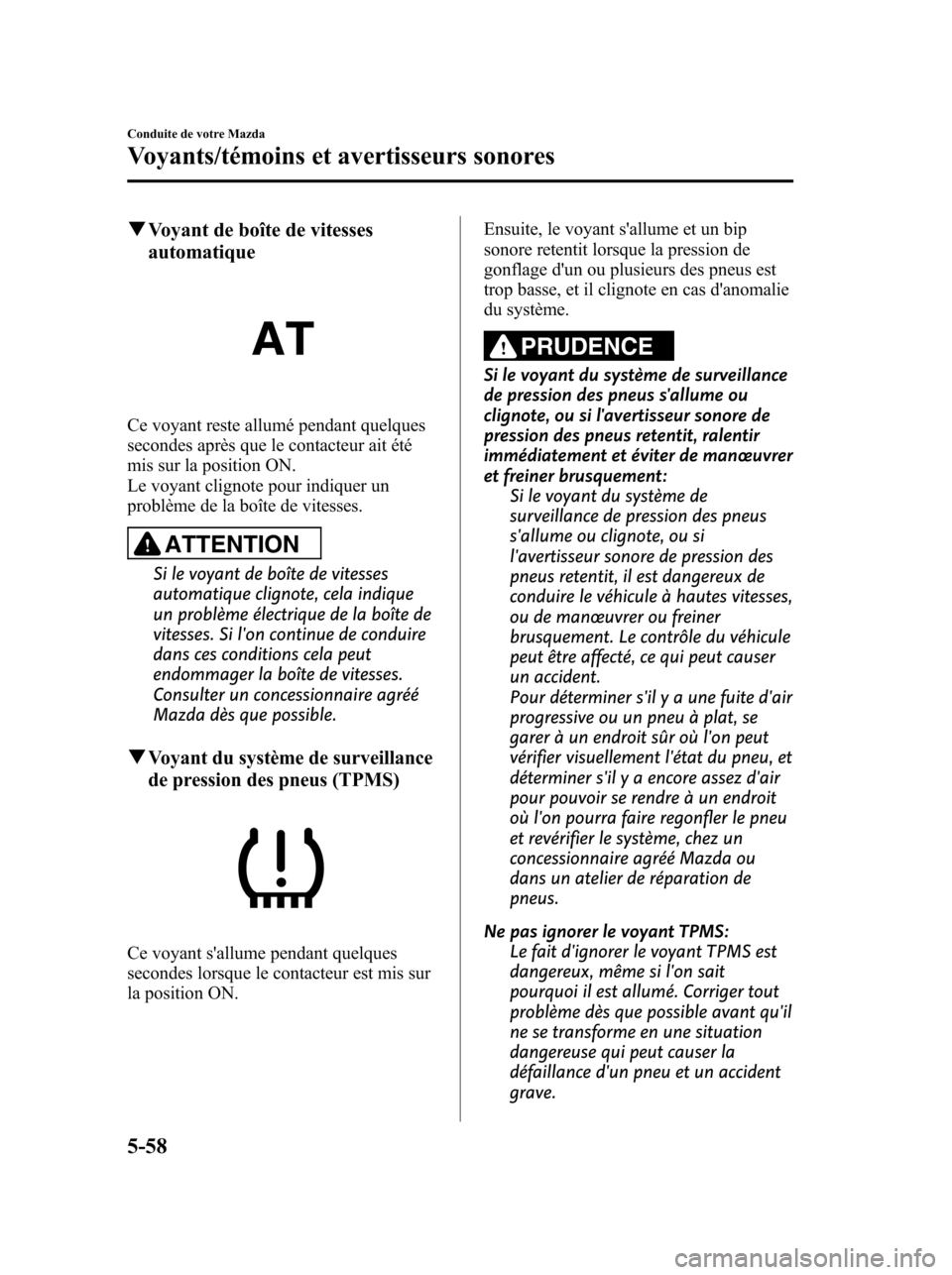

qVoyant de boîte de vitesses
automatique
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur la position ON.
Le voyant clignote pour indiquer un
problème de la boîte de vitesses.
ATTENTION
Si le voyant de boîte de vitesses
automatique clignote, cela indique
un problème électrique de la boîte de
vitesses. Si l'on continue de conduire
dans ces conditions cela peut
endommager la boîte de vitesses.
Consulter un concessionnaire agréé
Mazda dès que possible.
qVoyant du système de surveillance
de pression des pneus (TPMS)
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.Ensuite, le voyant s'allume et un bip
sonore retentit lorsque la pression de
gonflage d'un ou plusieurs des pneus est
trop basse, et il clignote en cas d'anomalie
du système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
5-58
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8AS2-EC-09E_Edition1 Page226
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

Voyant allumé/avertisseur sonoreretentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-7).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.REMARQUE
lEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
due à une température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera également
nécessaire d'ajuster les pressions de
gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lUne fois les pressions de gonflage ajustées,
un certain temps peut être nécessaire pour
que le voyant TPMS s'éteigne. Si le voyant
TPMS reste allumé, conduite le véhicule à
une vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier qu'il
s'éteint.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-59
Mazda6_8AS2-EC-09E_Edition1 Page227
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé, car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le pneu de
rechange convenant le mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-6).
REMARQUE
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée.
Voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qVoyant KEY (rouge)/Témoin
KEY (vert) (avec clé avancée)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
lLorsque le bouton de démarrage du
moteur est placé en position ON, il
s'allume momentanément, puis s'éteint.
lSi une défaillance se produit dans le
système d'ouverture à télécommande
avancé, il s'allume en continu.
PRUDENCE
Ne pas conduire le véhicule lorsque le
voyant KEY est allumé:
Si le voyant KEY reste allumé, ne pas
continuer l'utilisation du système
d'ouverture à télécommande. Garer
le véhicule dans un endroit sûr et
utiliser la clé auxiliaire pour
continuer la conduite. Faire inspecter
le véhicule chez un concessionnaire
agréé Mazda dès que possible.
5-60
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8AS2-EC-09E_Edition1 Page228
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt ECE R (SAE)
PharesFeux de route 65 H9 (H9)
Feux de
croisementHalogène 55 H7 (H7)
A décharge en
xénon35 D2S (D2S)
Clignotants avant/Feux de stationnement 28/8―(#7444NA)
Antibrouillards
í55 H11 (H11)
Feux de position avant 4,9―(#168)
Feu de freinage auxiliaire LED
*1―(―)
Clignotants arrière 26,9―(#3.757A)
Feux de freinage/Feux arrière (Feux de position arrière)26,9/6,7―(#3.057A)
LED
*1―(―)
Feux de recul 17,9 W16W (#921)
Feux de plaque d'immatriculation 4,8―(t94)
Lumière d'éclairage du sol
í5,5―(―)
*1 LED est l'abréviation de Light Emitting Diode (diode électroluminescente)
Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairage de coffre 3―
Eclairage au pavillon/Lampes de lecture
(Avant)8―
Eclairage au pavillon (Arrière) 10―
Eclairages de courtoisie 5 W5W
Eclairages de miroir de pare-soleil 2,1―
qPneus
REMARQUElLes pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même
type que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé
Mazda.
lLors du remplacement des pneus, bien vérifier que le système TPMS fonctionne. (page 5-32)
Spécifications
10-7íCertains modèles. Mazda6_8AS2-EC-09E_Edition1 Page565
Wednesday, May 27 2009 2:17 PM
Form No.8AS2-EC-09E
