MAZDA MODEL 6 2015 Betriebsanleitung (in German)

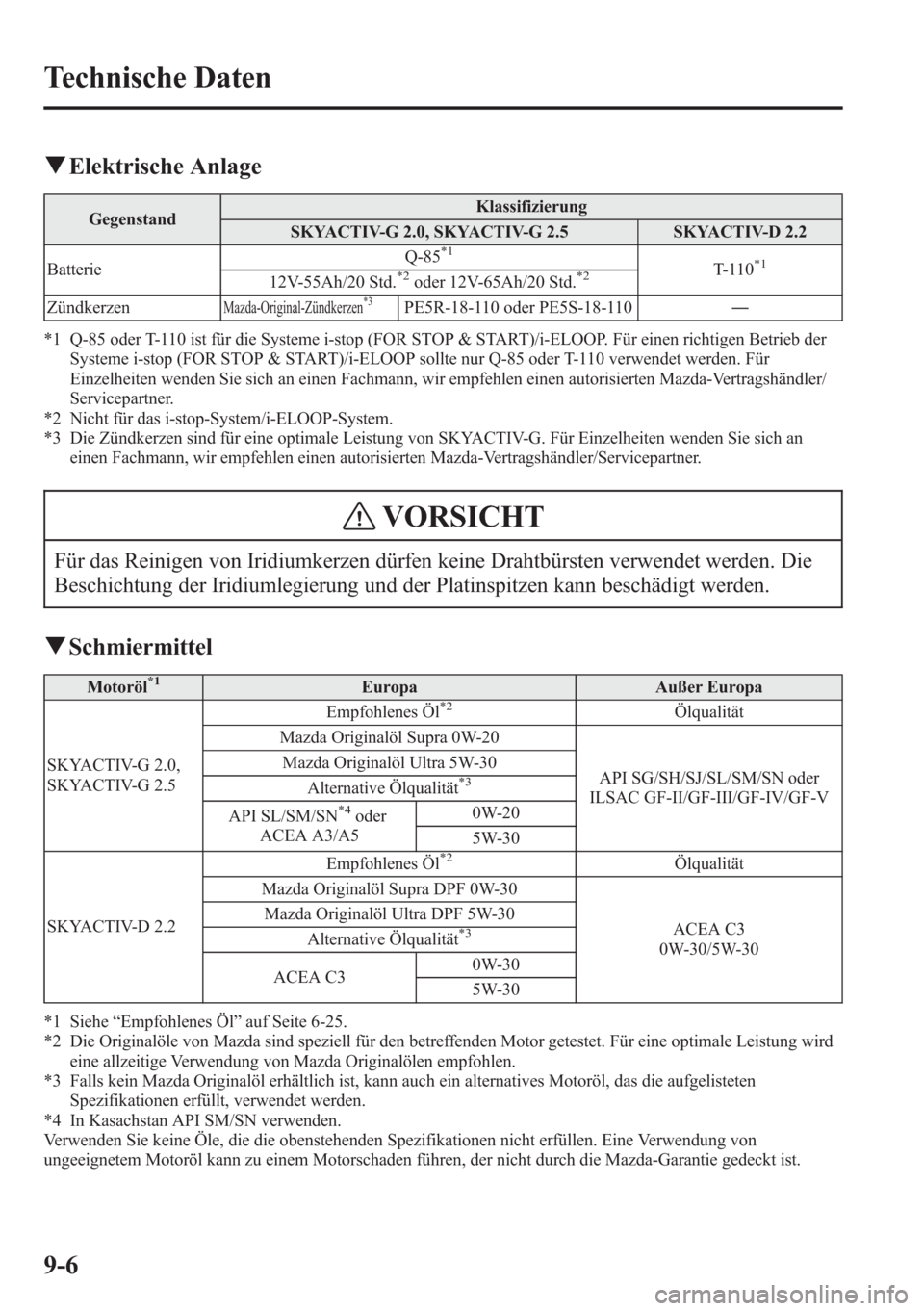

qElektrische Anlage
GegenstandKlassifizierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BatterieQ-85
*1T- 1 1 0*112V-55Ah/20 Std.*2oder 12V-65Ah/20 Std.*2
ZündkerzenMazda-Original-Zündkerzen*3PE5R-18-110 oder PE5S-18-110―
*1 Q-85 oder T-110 ist für die Systeme i-stop (FOR STOP & START)/i-ELOOP. Für einen richtigen Betrieb der
Systeme i-stop (FOR STOP & START)/i-ELOOP sollte nur Q-85 oder T-110 verwendet werden. Für
Einzelheiten wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
*2 Nicht für das i-stop-System/i-ELOOP-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.
qSchmiermittel
Motoröl*1Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Empfohlenes Öl*2Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN*4oder
ACEA A3/A50W-20
5W-30
SKYACTIV-D 2.2Empfohlenes Öl
*2Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C30W-30
5W-30
*1 Siehe“Empfohlenes Öl”auf Seite 6-25.
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Motoröl, das die aufgelisteten
Spezifikationen erfüllt, verwendet werden.
*4 In Kasachstan API SM/SN verwenden.
Verwenden Sie keine Öle, die die obenstehenden Spezifikationen nicht erfüllen. Eine Verwendung von
ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht durch die Mazda-Garantie gedeckt ist.
9-6
Technische Daten

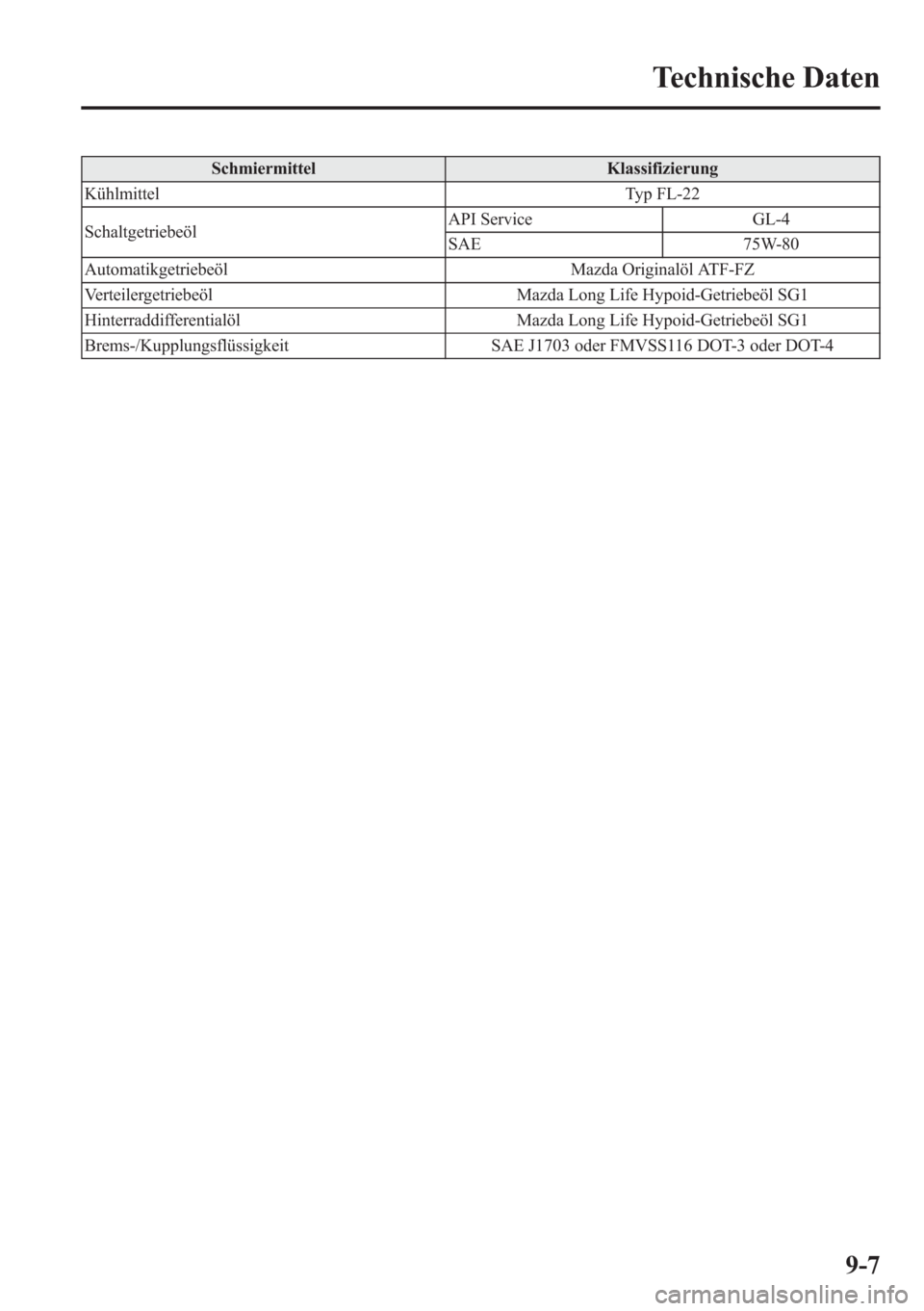

Schmiermittel Klassifizierung
Kühlmittel Typ FL-22
SchaltgetriebeölAPI Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Verteilergetriebeöl Mazda Long Life Hypoid-Getriebeöl SG1
Hinterraddifferentialöl Mazda Long Life Hypoid-Getriebeöl SG1
Brems-/Kupplungsflüssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4
Technische Daten
9-7

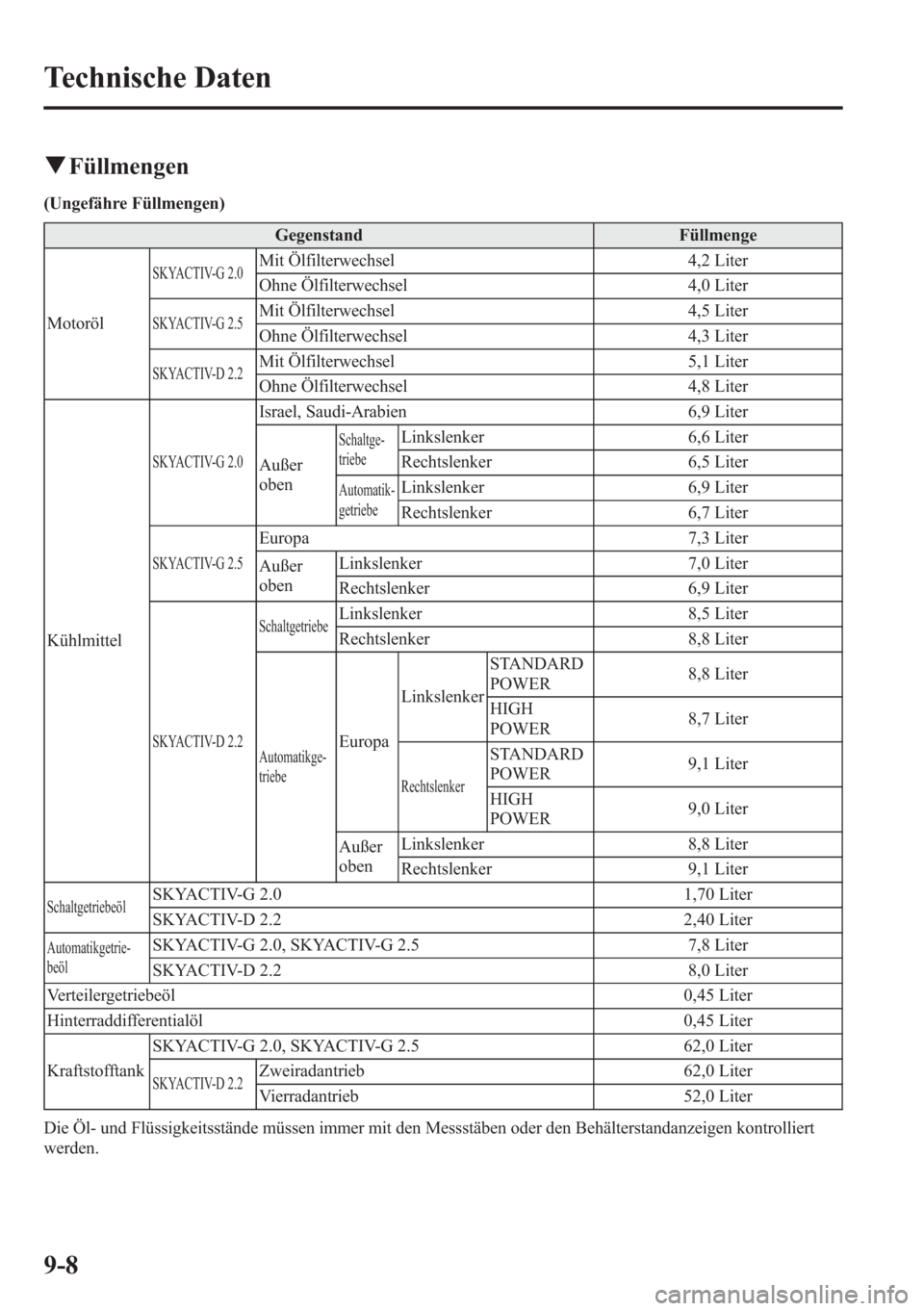

qFüllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl
SKYACTIV-G 2.0Mit Ölfilterwechsel 4,2 Liter
Ohne Ölfilterwechsel 4,0 Liter
SKYACTIV-G 2.5Mit Ölfilterwechsel 4,5 Liter
Ohne Ölfilterwechsel 4,3 Liter
SKYACTIV-D 2.2Mit Ölfilterwechsel 5,1 Liter
Ohne Ölfilterwechsel 4,8 Liter
Kühlmittel
SKYACTIV-G 2.0
Israel, Saudi-Arabien 6,9 Liter
Außer
oben
Schaltge-
triebeLinkslenker 6,6 Liter
Rechtslenker 6,5 Liter
Automatik-
getriebeLinkslenker 6,9 Liter
Rechtslenker 6,7 Liter
SKYACTIV-G 2.5
Europa 7,3 Liter
Außer
obenLinkslenker 7,0 Liter
Rechtslenker 6,9 Liter
SKYACTIV-D 2.2Schaltgetriebe
Linkslenker 8,5 Liter
Rechtslenker 8,8 Liter
Automatikge-
triebeEuropaLinkslenkerSTANDARD
POWER8,8 Liter
HIGH
POWER8,7 Liter
Rechtslenker
STANDARD
POWER9,1 Liter
HIGH
POWER9,0 Liter
Außer
obenLinkslenker 8,8 Liter
Rechtslenker 9,1 Liter
SchaltgetriebeölSKYACTIV-G 2.0 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetrie-
beölSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterraddifferentialöl 0,45 Liter
KraftstofftankSKYACTIV-G 2.0, SKYACTIV-G 2.5 62,0 Liter
SKYACTIV-D 2.2Zweiradantrieb 62,0 Liter
Vierradantrieb 52,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den Behälterstandanzeigen kontrolliert
werden.
9-8
Technische Daten

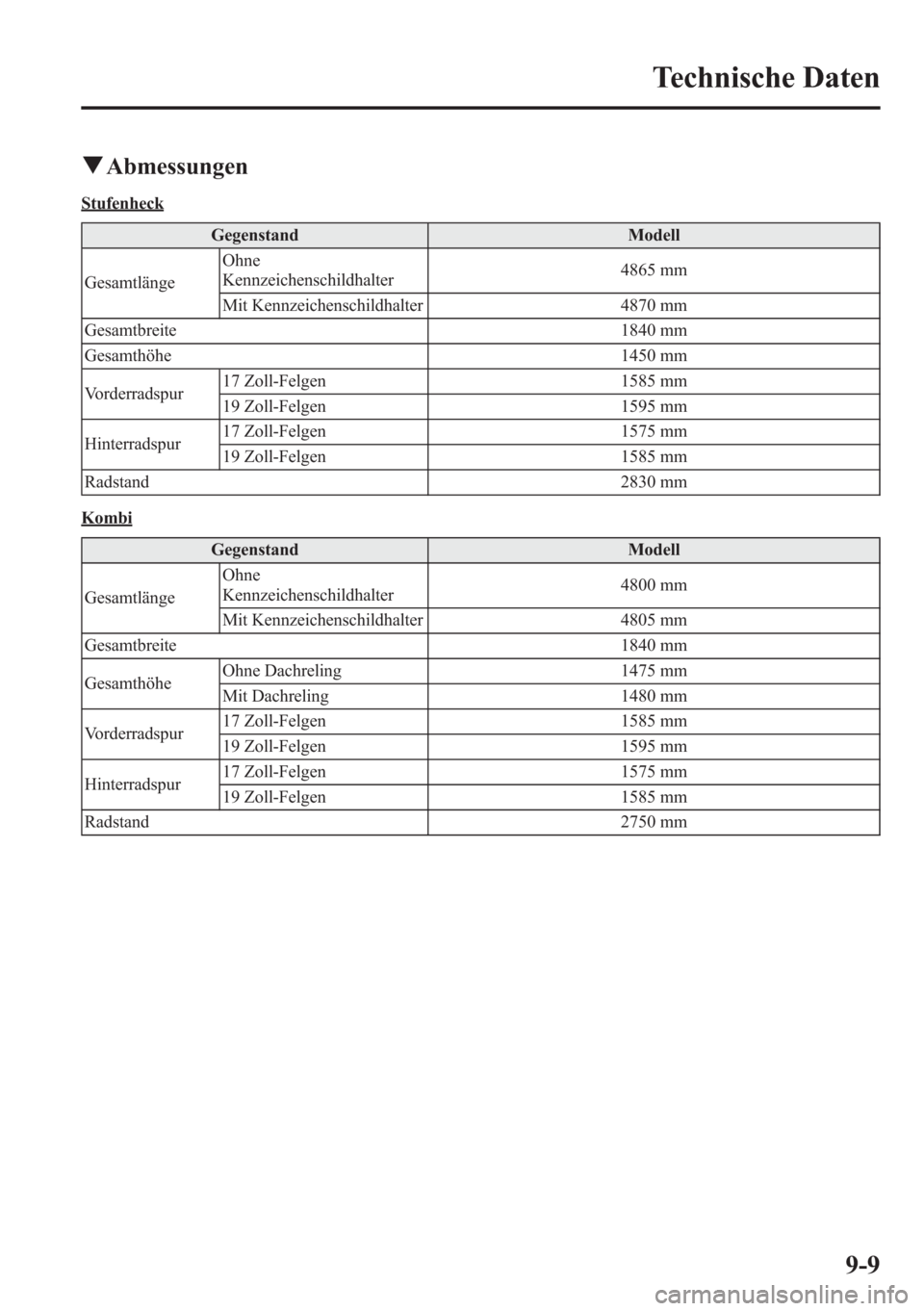

qAbmessungen
Stufenheck
Gegenstand Modell
GesamtlängeOhne
Kennzeichenschildhalter4865 mm
Mit Kennzeichenschildhalter 4870 mm
Gesamtbreite 1840 mm
Gesamthöhe 1450 mm
Vorderradspur17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2830 mm
Kombi
Gegenstand Modell
GesamtlängeOhne
Kennzeichenschildhalter4800 mm
Mit Kennzeichenschildhalter 4805 mm
Gesamtbreite 1840 mm
GesamthöheOhne Dachreling 1475 mm
Mit Dachreling 1480 mm
Vorderradspur17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2750 mm
Technische Daten
9-9

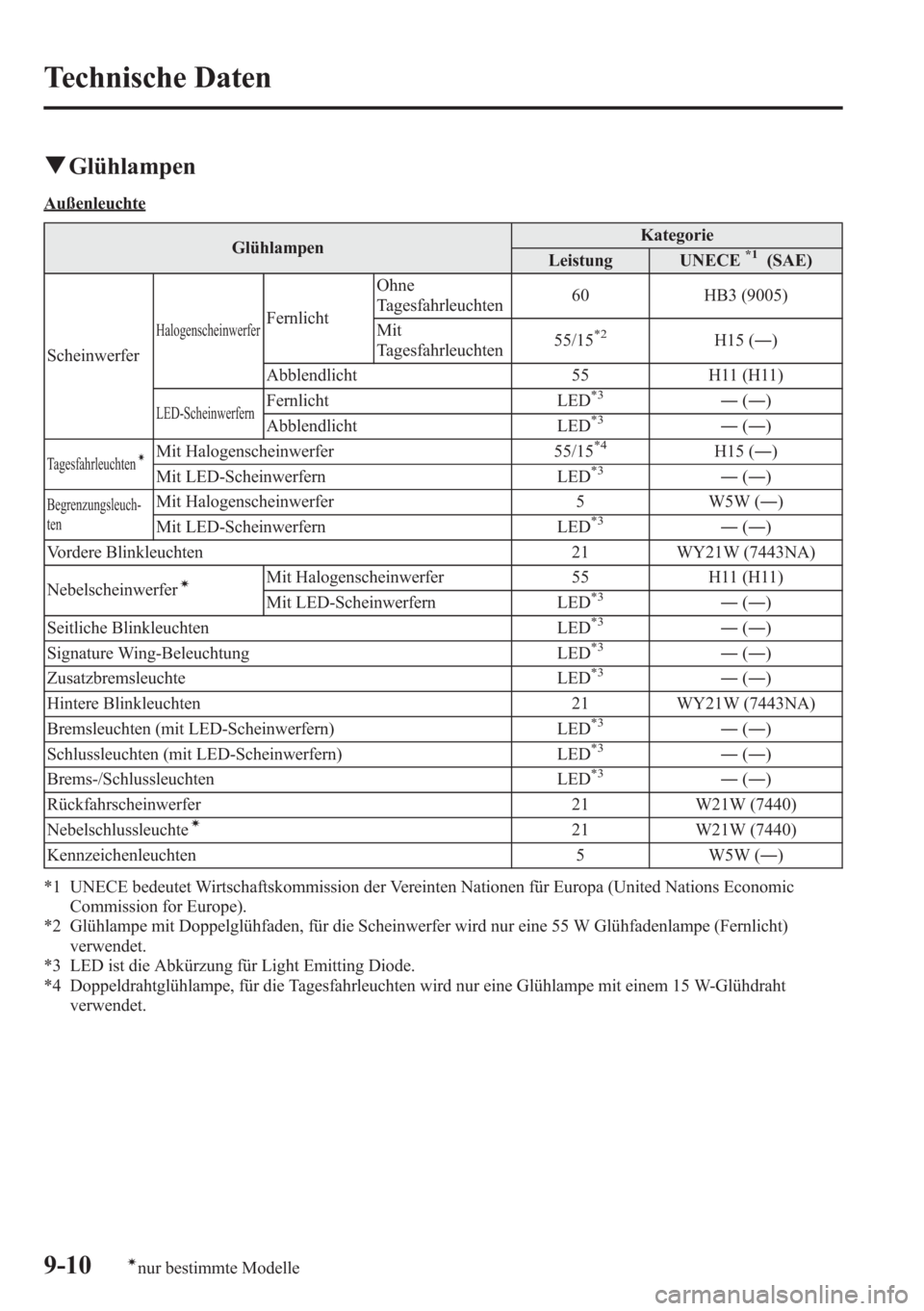

qGlühlampen
Außenleuchte
GlühlampenKategorie
Leistung UNECE
*1(SAE)
Scheinwerfer
HalogenscheinwerferFernlichtOhne
Tagesfahrleuchten60 HB3 (9005)
Mit
Tagesfahrleuchten55/15*2H15 (―)
Abblendlicht 55 H11 (H11)
LED-ScheinwerfernFernlicht LED*3―(―)
Abblendlicht LED*3―(―)
TagesfahrleuchteníMit Halogenscheinwerfer 55/15*4H15 (―)
Mit LED-Scheinwerfern LED*3―(―)
Begrenzungsleuch-
tenMit Halogenscheinwerfer 5 W5W (―)
Mit LED-Scheinwerfern LED*3―(―)
Vordere Blinkleuchten 21 WY21W (7443NA)
Nebelscheinwerfer
íMit Halogenscheinwerfer 55 H11 (H11)
Mit LED-Scheinwerfern LED*3―(―)
Seitliche Blinkleuchten LED*3―(―)
Signature Wing-Beleuchtung LED*3―(―)
Zusatzbremsleuchte LED*3―(―)
Hintere Blinkleuchten 21 WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED
*3―(―)
Schlussleuchten (mit LED-Scheinwerfern) LED*3―(―)
Brems-/Schlussleuchten LED*3―(―)
Rückfahrscheinwerfer 21 W21W (7440)
Nebelschlussleuchte
í21 W21W (7440)
Kennzeichenleuchten 5 W5W (―)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 Glühlampe mit Doppelglühfaden, für die Scheinwerfer wird nur eine 55 W Glühfadenlampe (Fernlicht)
verwendet.
*3 LED ist die Abkürzung für Light Emitting Diode.
*4 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 15 W-Glühdraht
verwendet.
9-10ínur bestimmte Modelle
Technische Daten

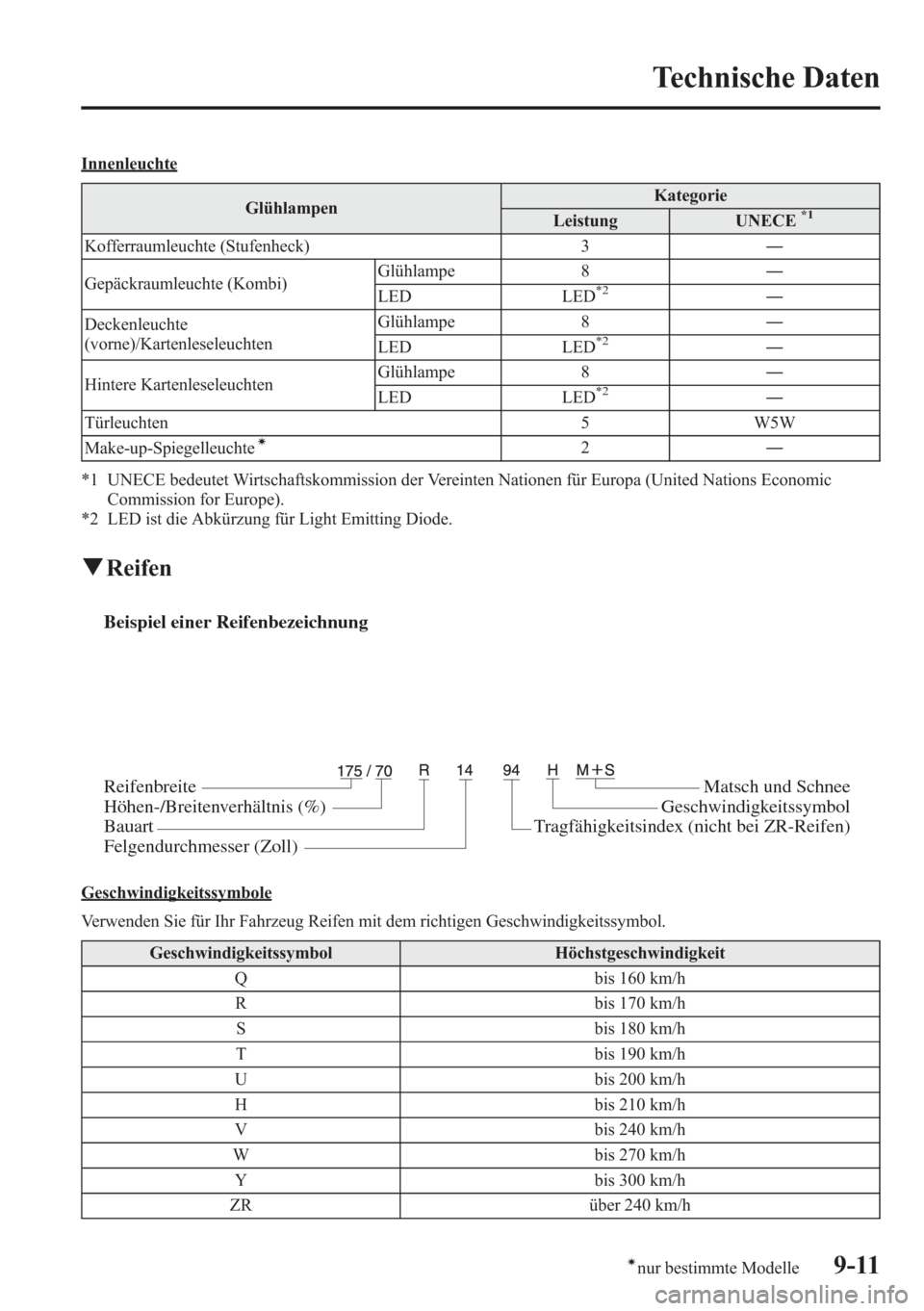

Innenleuchte
GlühlampenKategorie
Leistung UNECE
*1
Kofferraumleuchte (Stufenheck) 3―
Gepäckraumleuchte (Kombi)Glühlampe 8―
LED LED
*2―
Deckenleuchte
(vorne)/KartenleseleuchtenGlühlampe 8―
LED LED
*2―
Hintere KartenleseleuchtenGlühlampe 8―
LED LED
*2―
Türleuchten 5 W5W
Make-up-Spiegelleuchte
í2―
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
qReifen
Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)
Fel
gendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h
Technische Daten
9-11ínur bestimmte Modelle

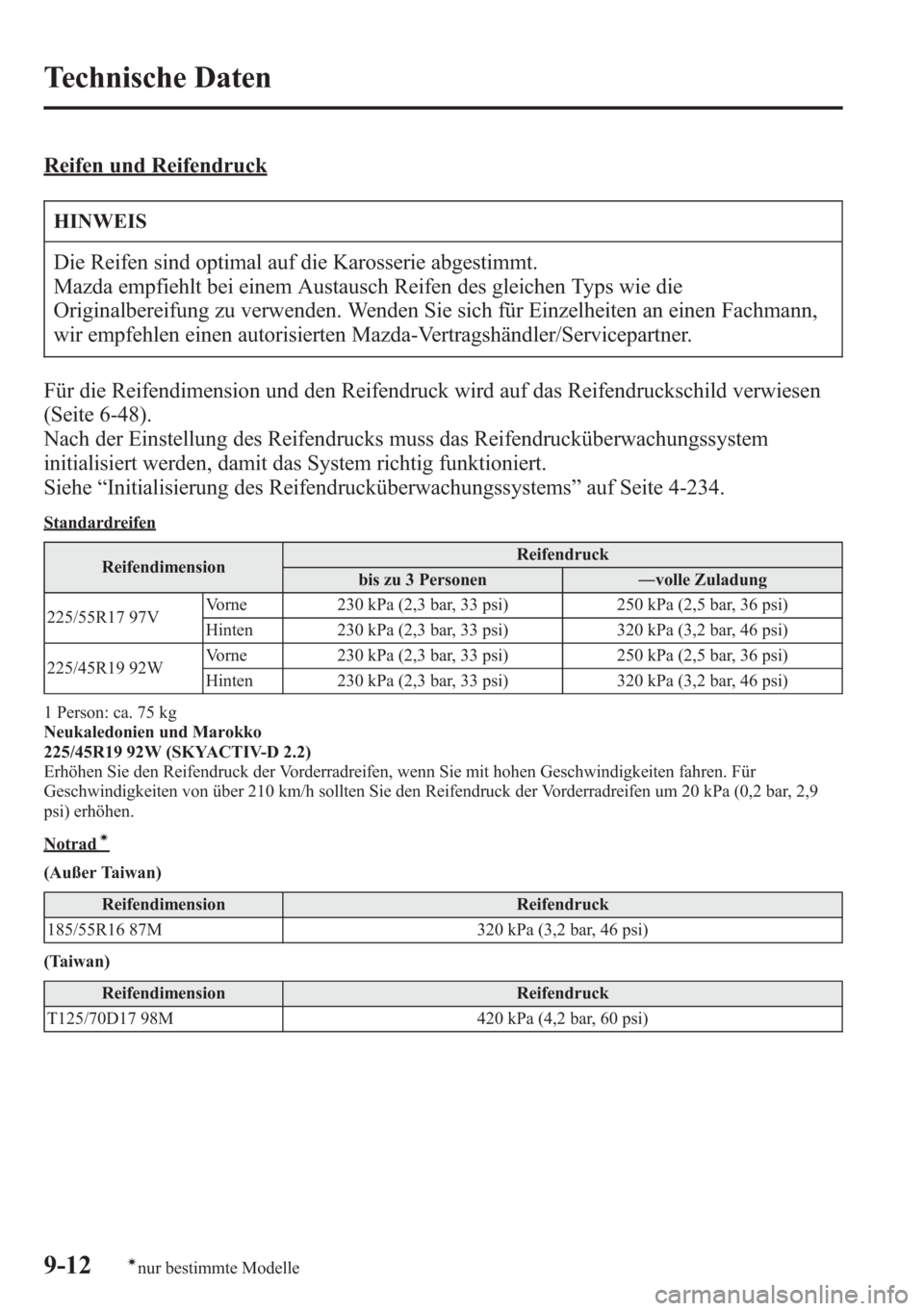

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda empfiehlt bei einem Austausch Reifen des gleichen Typs wie die
Originalbereifung zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-48).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
initialisiert werden, damit das System richtig funktioniert.
Siehe“Initialisierung des Reifendrucküberwachungssystems”auf Seite 4-234.
Standardreifen
ReifendimensionReifendruck
bis zu 3 Personen―volle Zuladung
225/55R17 97VVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
225/45R19 92WVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
1 Person: ca. 75 kg
Neukaledonien und Marokko
225/45R19 92W (SKYACTIV-D 2.2)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
Geschwindigkeiten von über 210 km/h sollten Sie den Reifendruck der Vorderradreifen um 20 kPa (0,2 bar, 2,9
psi) erhöhen.
Notradí
(Außer Taiwan)
Reifendimension Reifendruck
185/55R16 87M 320 kPa (3,2 bar, 46 psi)
(Taiwan)
Reifendimension Reifendruck
T125/70D17 98M 420 kPa (4,2 bar, 60 psi)
9-12ínur bestimmte Modelle
Technische Daten

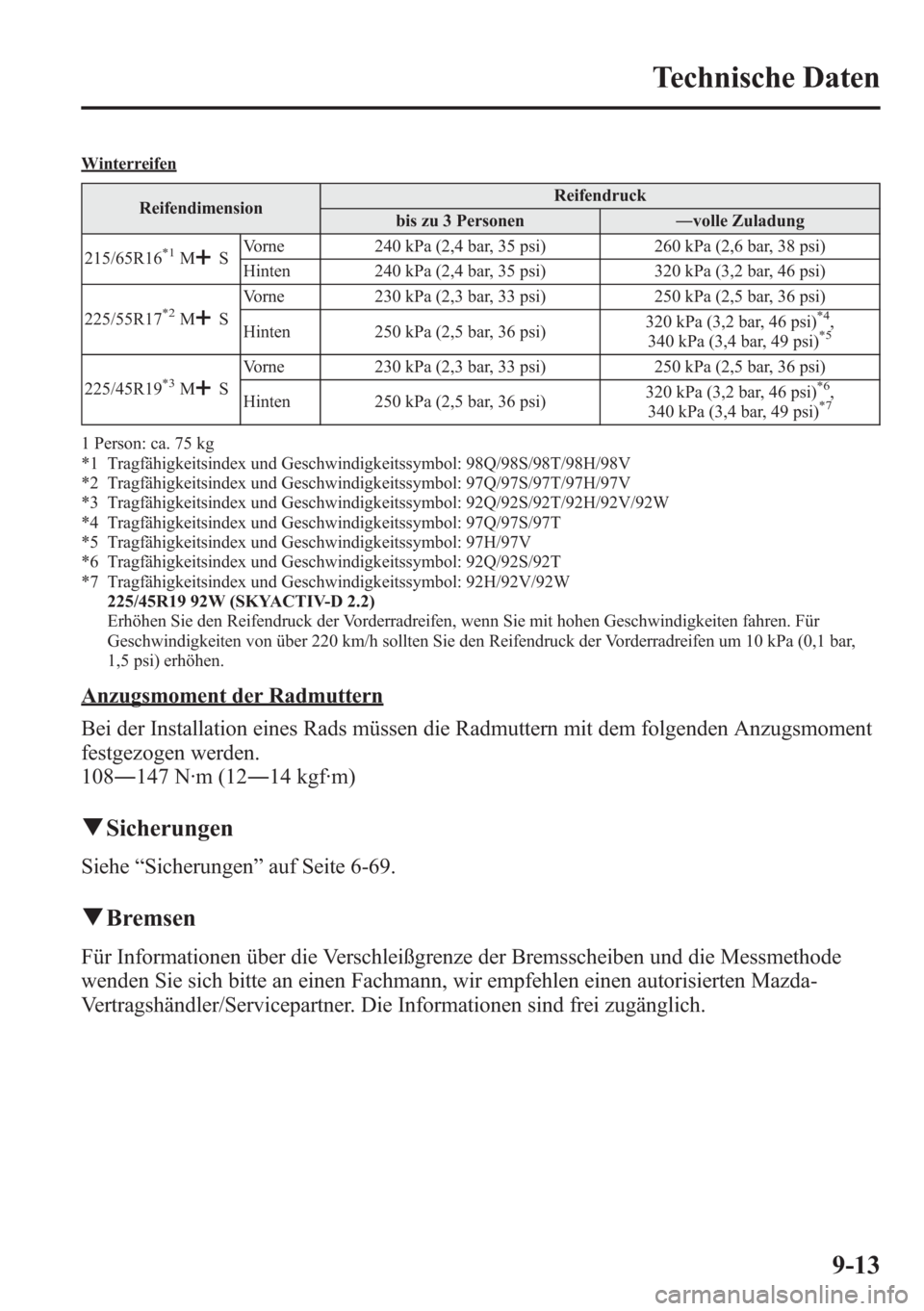

Winterreifen
ReifendimensionReifendruck
bis zu 3 Personen―volle Zuladung
215/65R16
*1MSVorne 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 240 kPa (2,4 bar, 35 psi) 320 kPa (3,2 bar, 46 psi)
225/55R17
*2MSVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)*4,
340 kPa (3,4 bar, 49 psi)*5
225/45R19*3MSVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)*6,
340 kPa (3,4 bar, 49 psi)*7
1 Person: ca. 75 kg
*1 Tragfähigkeitsindex und Geschwindigkeitssymbol: 98Q/98S/98T/98H/98V
*2 Tragfähigkeitsindex und Geschwindigkeitssymbol: 97Q/97S/97T/97H/97V
*3 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S/92T/92H/92V/92W
*4 Tragfähigkeitsindex und Geschwindigkeitssymbol: 97Q/97S/97T
*5 Tragfähigkeitsindex und Geschwindigkeitssymbol: 97H/97V
*6 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S/92T
*7 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92H/92V/92W
225/45R19 92W (SKYACTIV-D 2.2)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
Geschwindigkeiten von über 220 km/h sollten Sie den Reifendruck der Vorderradreifen um 10 kPa (0,1 bar,
1,5 psi) erhöhen.
Anzugsmoment der Radmuttern
Bei der Installation eines Rads müssen die Radmuttern mit dem folgenden Anzugsmoment
festgezogen werden.
108―147 N·m (12―14 kgf·m)
qSicherungen
Siehe“Sicherungen”auf Seite 6-69.
qBremsen
Für Informationen über die Verschleißgrenze der Bremsscheiben und die Messmethode
wenden Sie sich bitte an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Die Informationen sind frei zugänglich.
Technische Daten
9-13

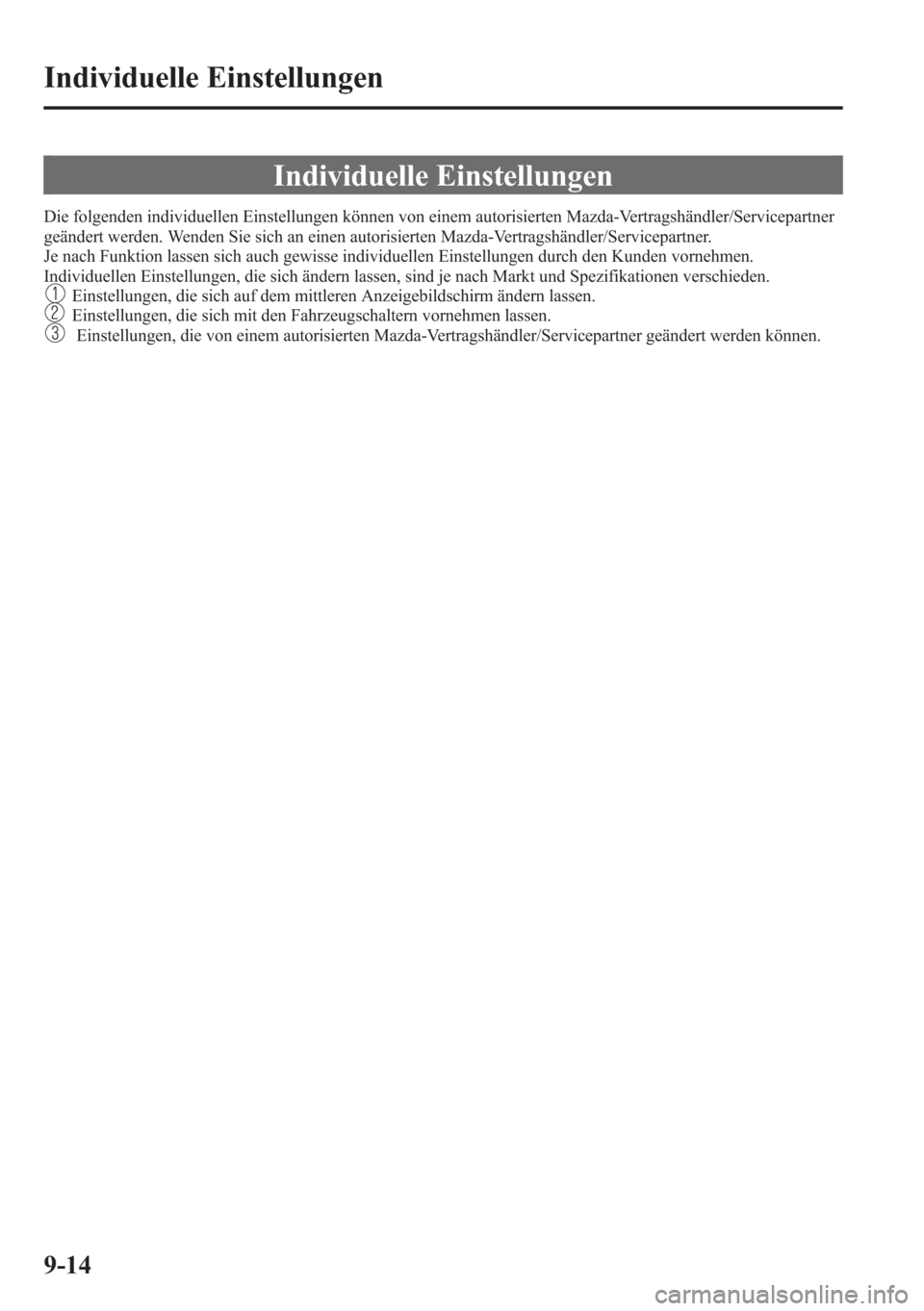

Individuelle Einstellungen
Die folgenden individuellen Einstellungen können von einem autorisierten Mazda-Vertragshändler/Servicepartner
geändert werden. Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Je nach Funktion lassen sich auch gewisse individuellen Einstellungen durch den Kunden vornehmen.
Individuellen Einstellungen, die sich ändern lassen, sind je nach Markt und Spezifikationen verschieden.
Einstellungen, die sich auf dem mittleren Anzeigebildschirm ändern lassen.Einstellungen, die sich mit den Fahrzeugschaltern vornehmen lassen.Einstellungen, die von einem autorisierten Mazda-Vertragshändler/Servicepartner geändert werden können.
9-14

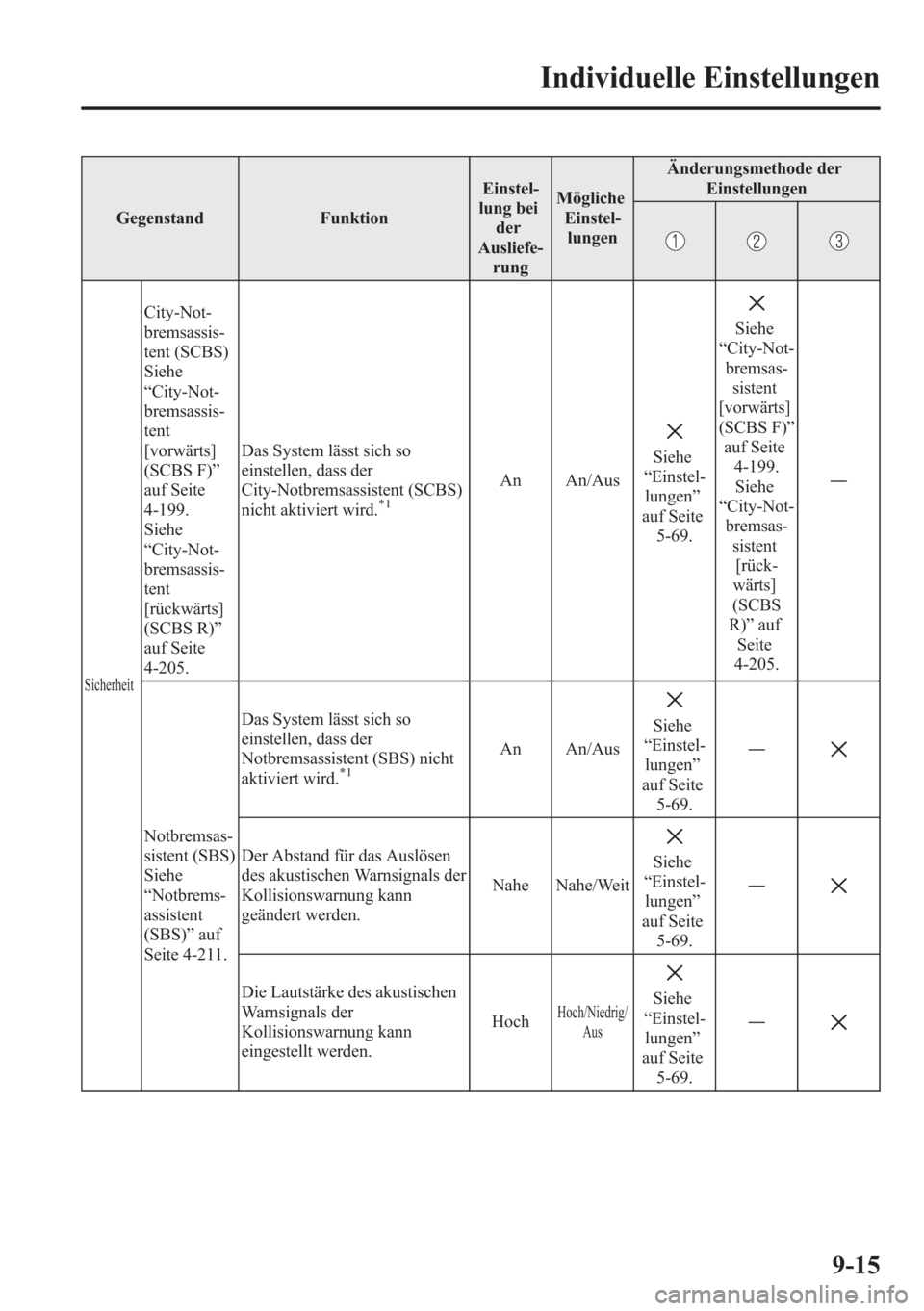

Individuelle Einstellungen

Gegenstand FunktionEinstel-
lung bei
der
Ausliefe-
rungMögliche
Einstel-
lungenÄnderungsmethode der
Einstellungen
Sicherheit
City-Not-
bremsassis-
tent (SCBS)
Siehe
“City-Not-
bremsassis-
tent
[vorwärts]
(SCBS F)”
auf Seite
4-199.
Siehe
“City-Not-
bremsassis-
tent
[rückwärts]
(SCBS R)”
auf Seite
4-205.Das System lässt sich so
einstellen, dass der
City-Notbremsassistent (SCBS)
nicht aktiviert wird.
*1An An/Aus
Siehe
“Einstel-
lungen”
auf Seite
5-69.
Siehe
“City-Not-
bremsas-
sistent
[vorwärts]
(SCBS F)”
auf Seite
4-199.
Siehe
“City-Not-
bremsas-
sistent
[rück-
wärts]
(SCBS
R)”auf
Seite
4-205.―
Notbremsas-
sistent (SBS)
Siehe
“Notbrems-
assistent
(SBS)”auf
Seite 4-211.Das System lässt sich so
einstellen, dass der
Notbremsassistent (SBS) nicht
aktiviert wird.
*1An An/Aus
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Der Abstand für das Auslösen
des akustischen Warnsignals der
Kollisionswarnung kann
geändert werden.Nahe Nahe/WeitSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Die Lautstärke des akustischen
Warnsignals der
Kollisionswarnung kann
eingestellt werden.HochHoch/Niedrig/
AusSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Individuelle Einstellungen
9-15
