21
Beim Fahren
Für Einzelheiten wird auf Abschnitt 4 “City-Notbremsassistent [vorwärts] (SCBS F)”,
“City-Notbremsassistent [rückwärts] (SCBS R)” verwiesen.
City-Notbremsassistent [vorwärts] (SCBS F)/City-Notbremsassistent [rückwärts] (SCBS R)
Der City-Notbremsassistent [vorwärts] (SCBS F) ist ein System, das durch
Auslösung der Bremsen Beschädigungen bei einer Kollision vermindern soll;
wenn der Lasersensor (vorne) ein vorausfahrendes Fahrzeug erfasst und feststellt,
dass ein Aufprall unvermeidbar ist. Das System wird ausgelöst, wenn sich das
Fahrzeug mit einer Geschwindigkeit von 4 bis 30 km/h vorwärts gefahren wird,
um Beschädigungen im Falle eines Aufpralls zu vermindern.
Es ist auch möglich, dass ein Aufprall vermieden werden kann, wenn der
Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und dem vorausfahrenden
Fahrzeug weniger als 20 km/h beträgt.
City-Notbremsassistent [vorwärts] (SCBS F)
Der City-Notbremsassistent [rückwärts] (SCBS R) ist ein System, das durch
Auslösung der Bremsen Beschädigungen bei einer Kollision vermindern soll; wenn
der Ultraschallsensor ein Fahrzeug oder eine Wand hinter Ihrem Fahrzeug erfasst
und feststellt, dass ein Aufprall unvermeidbar ist.
Das System wird ausgelöst, wenn das Fahrzeug mit einer Geschwindigkeit von 2 bis 8 km/h
rückwärts gefahren wird, um Beschädigungen im Falle eines Aufpralls zu vermindern.
City-Notbremsassistent [rückwärts] (SCBS R)
Verlassen Sie sich nicht vollständig auf das System:
• (City-Notbremsassistent [vorwärts] (SCBS F))
Falls die Fahrzeughöhe oder die Neigung geändert wurde, kann das System
vorausfahrende Fahrzeuge nicht richtig erfassen. Das kann zur Folge haben,
dass der City-Notbremsassistent (SCBS) nicht normal oder fehlerhaft
ausgelöst wird, was zu einem schwerwiegenden Unfall führen kann.
WARNUNG
Keine Änderungen an der Radaufhängung vornehmen: • (City-Notbremsassistent [rückwärts] (SCBS R))
Der City-Notbremsassistent [vorwärts] (SCBS F) wird ausgelöst durch ein
Fahrzeug (vierräderig) oder durch eine Wand vor Ihrem Fahrzeug. Eine
Auslösung durch zweirädrige Fahrzeuge oder Fußgänger wird nicht garantiert.
Der City-Notbremsassistent [rückwärts] (SCBS R) wird ausgelöst durch ein
Fahrzeug (vierräderig) oder durch eine Wand hinter Ihrem Fahrzeug.
Eine Auslösung durch zweirädrige Fahrzeuge oder Fußgänger wird nicht
garantiert.
!!" "
Page 22 of 30
Beim Fahren
22
HINWEIS
• (City-Notbremsassistent [vorwärts] (SCBS F))
• Lastwagen mit tiefliegender Ladefläche und Fahrzeuge mit einem extrem
niedrigen oder hohen Profil.
City-Notbremsassistent [vorwärts] (SCBS F)/City-Notbremsassistent [rückwärts] (SCBS R)
Der City-Notbremsassistent [vorwärts] (SCBS F) erfasst ein vorausfahrendes
Fahrzeug mit einem Laserstrahl nahe am Infrarotbereich und empfängt den
am vorausfahrenden Fahrzeug reflektierten Strahl für die Messung. Der
City-Notbremsassistent [vorwärts] (SCBS F) kann unter den folgenden
Bedingungen nicht richtig funktionieren:
• Bei schlechtem Wetter wie Regen, Nebel und Schnee.
• Bei Regen werden der Scheibenwascher eingeschaltet bzw. die
Scheibenwischer nicht eingeschaltet.
• Bei verschmutzter Windschutzscheibe.
• Das Lenkrad wird vollständig eingeschlagen oder das Fahrzeug wird stark
beschleunigt, so dass sich der Abstand zum vorausfahrenden Fahrzeug
verringert.
• (City-Notbremsassistent [rückwärts] (SCBS R))
• Das Hindernis ist klein. Der City-Notbremsassistent [rückwärts] (SCBS R) wird durch die
Ultraschallsensoren (hinten) ausgelöst, Hindernisse werden durch die an
Hindernissen reflektierten Ultraschallwellen erfasst.
• Das Hindernis ist dünn, wie ein Wegweiserpfosten.
• Das Hindernis ist weich, wie ein Vorhang oder an einem Fahrzeug
anhaftender Schnee.
• Das Hindernis hat eine unregelmäßige Form.
• Die Oberfläche des Hindernisses steht nicht senkrecht zum Fahrzeug. In den folgenden Fällen können die Ultraschallsensoren (hinten) ein
Hindernis nicht richtig erfassen und der City-Notbremsassistent [rückwärts]
(SCBS R) kann nicht ausgelöst werden.
• Das Hindernis befindet sich entfernt von der Fahrzeugmitte.
• Etwas haftet am Stoßfänger nahe dem Ultraschallsensor (hinten).
• Beim Passieren in der Nähe von Laub, Barrieren, Fahrzeugen, Wänden und
Zäunen.
• Beim Geländefahren an Stellen mit Gras oder Heu.
Weitere Einzelheiten werden im betreffenden Text beschrieben.
Für Einzelheiten wird auf Abschnitt 4 “City-Notbremsassistent [vorwärts]
(SCBS F)”, “City-Notbremsassistent [rückwärts] (SCBS R)” verwiesen.
Weitere Einzelheiten werden im betreffenden Text beschrieben.
!!" "
Page 23 of 30
23
Beim Fahren
Notbremsassistent (SBS)
Der Notbremsassistent (SBS) ist ein System, das den Fahrer mit einer Anzeige und
einem Warnsignal im Armaturenbrett auf einen möglichen Aufprall aufmerksam macht,
wenn die Fahrzeuggeschwindigkeit mehr als 15 km/h beträgt und der Radarsensor
feststellt, dass ein Aufprall auf ein Fahrzeug möglich ist. Falls der Radarsensor
feststellt, dass ein Aufprall unausweichlich ist, werden die Bremsen automatisch
betätigt, um den Schaden im Falle eines Aufpralls möglichst gering zu halten.
Für Einzelheiten wird auf Abschnitt 4 “Notbremsassistent (SBS)” verwiesen.
Verlassen Sie sich nicht vollständig auf den Notbremsassistenten (SBS) und
fahren Sie immer vorsichtig:
Mit dem Notbremsassistent (SBS) soll der Schaden im Falle einer Kollision
vermindert werden. Die Fähigkeit Hindernisse zu erkennen ist beschränkt und
hängt von den Wetter- und Verkehrsbedingungen ab.
Kontrollieren Sie die Sicherheit der Umgebung und beachten Sie den Abstand
zum vorausfahrenden und zum nachfolgenden Fahrzeug.
WARNUNG
!!" "
Page 24 of 30
Beim Fahren
24 Für Einzelheiten wird auf Abschnitt 4 “Notbremsassistent (SBS)” verwiesen.
Notbremsassistent (SBS)
HINWEIS
Unter den folgenden Bedingungen kann der Notbremsassistent (SBS) nicht
funktionieren:
• Falls die Möglichkeit besteht, nur auf einen Teil eines Fahrzeugs aufzuprallen.
Obwohl das System durch 4-räderige Fahrzeuge aktiviert wird, kann der
Radarsensor die folgenden Gegenstände erfassen und als Hindernis betrachten,
so dass der Notbremsassistent (SBS) ausgelöst wird.
• Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).
Falls die Möglichkeit einer Kollision mit einem Fahrzeug
oder einem Gegenstand besteht, ertönt ein kontinuierliches
akustisches Signal und eine Warnung erscheint auf dem
Display.
Kollisionswarnung
Weitere Einzelheiten werden im betreffenden Text beschrieben.
Weitere Einzelheiten werden im betreffenden Text beschrieben.
• Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das
vorausfahrende Fahrzeug gefahren.
• Bei einer Betätigung des Bremspedals, des Lenkrads, des Wählhebels oder
eines Blinkers.
• Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.
• Beim Fahren über eine schmale Brücke, beim Fahren durch ein niedriges
Tor oder einen Tunnel, oder bei der Einfahrt in ein Untergrundparkhaus.
• Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.
• Zweiräderige Fahrzeuge wie Motorräder und Fahrräder, Fußgänger, Bäume.
!!" "
Page 25 of 30
25
Beim Fahren

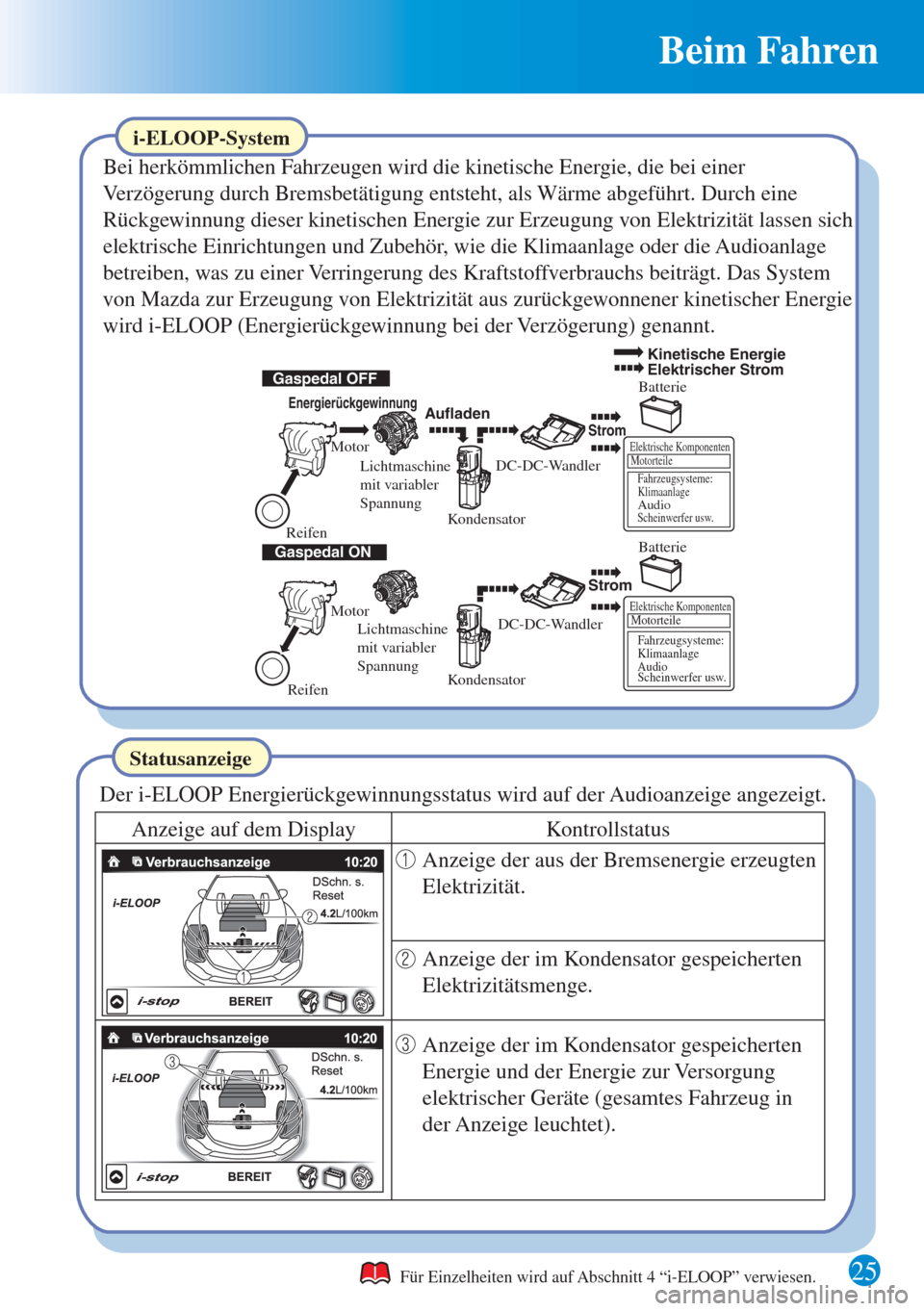

i-ELOOP-System
Bei herkömmlichen Fahrzeugen wird die kinetische Energie, die bei einer
Verzögerung durch Bremsbetätigung entsteht, als Wärme abgeführt. Durch eine
Rückgewinnung dieser kinetischen Energie zur Erzeugung von Elektrizität lassen sich
elektrische Einrichtungen und Zubehör, wie die Klimaanlage oder die Audioanlage
betreiben, was zu einer Verringerung des Kraftstoffverbrauchs beiträgt. Das System
von Mazda zur Erzeugung von Elektrizität aus zurückgewonnener kinetischer Energie
wird i-ELOOP (Energierückgewinnung bei der Verzögerung) genannt.
Für Einzelheiten wird auf Abschnitt 4 “i-ELOOP” verwiesen.
Elektrische KomponentenMotorteileFahrzeugsysteme:KlimaanlageAudioScheinwerfer usw.
Gaspedal OFF
Gaspedal ON
EnergierückgewinnungAufladenBatterie
BatterieStrom
StromElektrische KomponentenMotorteileFahrzeugsysteme:
Klimaanlage
Audio
Scheinwerfer usw.
Motor
Lichtmaschine
mit variabler
Spannung
Lichtmaschine
mit variabler
Spannung Motor
Reifen ReifenKondensator
KondensatorDC-DC-Wandler
DC-DC-Wandler
Kinetische Energie
Elektrischer Strom
Der i-ELOOP Energierückgewinnungsstatus wird auf der Audioanzeige angezeigt.
Anzeige auf dem Display
Statusanzeige
Kontrollstatus
Anzeige der aus der Bremsenergie erzeugten
Elektrizität.
Anzeige der im Kondensator gespeicherten
Elektrizitätsmenge.
Anzeige der im Kondensator gespeicherten
Energie und der Energie zur Versorgung
elektrischer Geräte (gesamtes Fahrzeug in
der Anzeige leuchtet).
!!" "
Page 26 of 30
26
Beim Fahren
Diesel-Partikel-Filter
Mit dem Diesel-Partikel-Filter werden die im Abgas eines Dieselmotors
vorhandenen Rußpartikel (PM) für eine verbesserte Abgasbehandlung
größtenteils herausgefiltert.
Wenn der Rußpartikel (PM) im Diesel-Partikel-Filter gesammelt und automatisch
vernichtet wird, kann Kraftstoff in das Motoröl gelangen, so dass sich der
Motorölstand erhöht. Falls sich der Ölstand über der Messstabmarkierung “X”
befindet, muss das Motoröl ausgewechselt werden.
Für Einzelheiten wird auf Abschnitt 4 “i-ELOOP”,
“Reifendrucküberwachungssystem” oder “Diesel-Partikel-Filter” verwiesen.
Das Reifendrucküberwachungssystem (TPMS) erfasst den Reifendruck von allen
vier Rädern. Falls der Reifendruck in einem oder mehreren Reifen zu niedrig ist,
wird der Fahrer durch die Reifendruckwarnleuchte im Armaturenbrett gewarnt und
ein akustisches Signal ertönt.
In den folgenden Fällen ist eine Systeminitialisierung notwendig, um einen
normalen Systembetrieb sicherzustellen.
• Der Reifendruck wird eingestellt.
• Eine Radumsetzung wurde vorgenommen.
• Ein Reifen oder ein Rad wurde ausgetauscht.
• Die Batterie wurde ausgetauscht oder wurde
vollständig entladen.
• Die Reifendrucküberwachungswarnleuchte leuchtet.
Reifendrucküberwachungssystemi-ELOOP-Ladedisplay
Falls das Fahrzeug mit der leuchtenden Anzeige
“i-ELOOP lädt.” gefahren wird, ertönt ein akustisches
Signal. Kontrollieren Sie vor dem Losfahren, ob die
Anzeige nicht angezeigt wird.
!!" "
Page 27 of 30
Fahrzeuginnenraum
27
Luftstromstärkenanzeige Temperatureinstellanzeige (Fahrer)
Luftstromanzeige
A/C-Modusazeige
Temperatureinstellanzeige (Beifahrer)
Frischluft/Umluftschalter
(Umluftposition)
Frischluft/Umluftschalter(Frischluftposition) Fahrertemperaturregler
AUTO-Schalter
Luftstromtaste Gebläseschalter
OFF-Schalter
Windschutzscheibendefrostertaste
Heckscheibenheizungsschalter
Beifahrertemperaturregler
DUAL-Schalter A/C-Schalter
Klimaanlage (vollautomatische Klimaanlage)
Automatische Klimaanlage
1. Drücken Sie den AUTO-Schalter. Die Frischluft/Umluft-Betriebsart, der
Luftstrom und die Luftstromstärke werden automatisch geregelt.
2. Stellen Sie mit dem Temperaturregler die gewünschte Temperatur ein.
3. Mit dem OFF-Schalter können Sie das System wieder ausschalten.
Drücken Sie den DUAL-Schalter oder drehen Sie den
Beifahrertemperaturregler, um die Temperatur für den Fahrer und den Beifahrer
individuell einzustellen.
Für Einzelheiten wird auf Abschnitt 5 “Klimaanlage” verwiesen.
# !!" "
Page 28 of 30
28

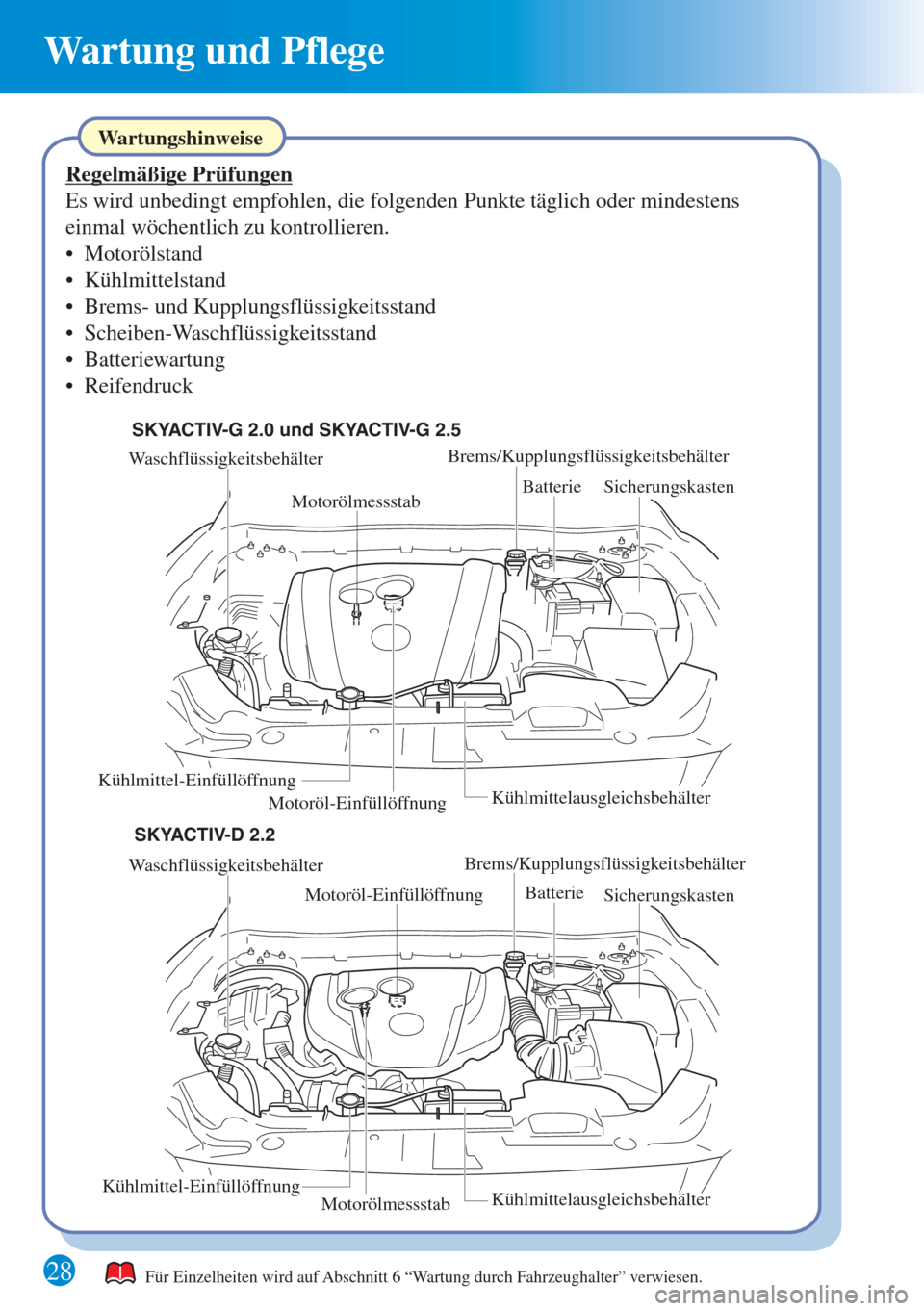

Wartung und Pflege
Waschflüssigkeitsbehälter
Motoröl-Einfüllöffnung
MotorölmessstabBatterie
Sicherungskasten
Kühlmittel-Einfüllöffnung
Kühlmittelausgleichsbehälter
Waschflüssigkeitsbehälter
Motoröl-EinfüllöffnungBrems/Kupplungsflüssigkeitsbehälter
MotorölmessstabBatterie Sicherungskasten
Kühlmittel-Einfüllöffnung
Kühlmittelausgleichsbehälter
SKYACTIV-D 2.2 SKYACTIV-G 2.0 und SKYACTIV-G 2.5
Brems/Kupplungsflüssigkeitsbehälter
Wartungshinweise
Regelmäßige Prüfungen
Es wird unbedingt empfohlen, die folgenden Punkte täglich oder mindestens
einmal wöchentlich zu kontrollieren.
• Motorölstand
• Kühlmittelstand
• Brems- und Kupplungsflüssigkeitsstand
• Scheiben-Waschflüssigkeitsstand
• Batteriewartung
• Reifendruck
Für Einzelheiten wird auf Abschnitt 6 “Wartung durch Fahrzeughalter” verwiesen.
!!" "
Page 29 of 30
29
Wartung und Pflege
Markierung X voll niedrig
Knopf
Kontrolle des Ölstandes
Falls sich der Ölstand über der Messstabmarkierung “X” befindet, muss das Motoröl
ausgewechselt werden.
Für Einzelheiten wird auf Abschnitt 6 “Wartung durch Fahrzeughalter” verwiesen.
Für die Kontrolle des Motorölstands den Messstab gerade ohne ihn zu verdrehen
herausziehen.
Der Messstab darf beim Hineinstecken nicht verdreht werden, die Markierung “X”
muss nach vorne gerichtet sein.
Beim Auswechseln des Motoröls muss das Motorsteuergerät so rasch wie möglich
zurückgestellt werden. Sonst können die Schlüsselkontrollleuchte und die
Ölwarnleuchte aufleuchten. Wenden Sie sich zum Zurückstellen des
Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/Servicepartner
oder siehe “Zurückstellen des Motorsteuergeräts”.
HINWEIS
Die Initialisierung (Rückstellung der Motoröldaten) des aufgezeichneten Werts
kann wie folgt vorgenommen werden:
1. Stellen Sie die Zündung auf “OFF”.
2. Schalten Sie die Zündung bei gedrücktem Knopf auf “ON” und halten den
Knopf für ungefähr 5 Sekunden gedrückt, bis die Hauptwarnleuchte blinkt.
3. Nachdem die Hauptwarnleuchte für einige Sekunden blinkt, ist die
Initialisierung abgeschlossen.
!!" "
Page 30 of 30

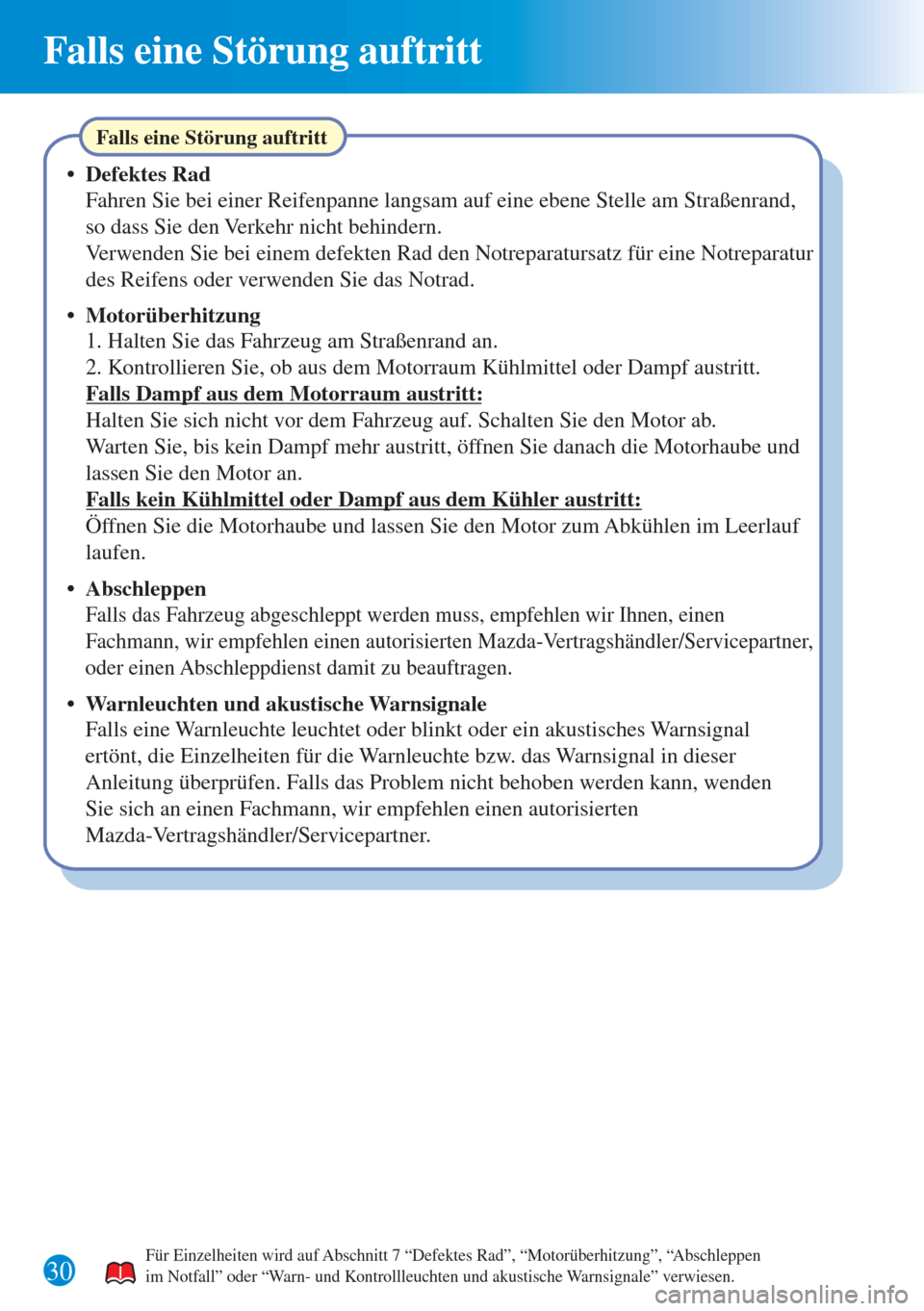

Falls eine Störung auftritt
30
Falls eine Störung auftritt
• Defektes Rad
Fahren Sie bei einer Reifenpanne langsam auf eine ebene Stelle am Straßenrand,
so dass Sie den Verkehr nicht behindern.
Verwenden Sie bei einem defekten Rad den Notreparatursatz für eine Notreparatur
des Reifens oder verwenden Sie das Notrad.
• Motorüberhitzung
1. Halten Sie das Fahrzeug am Straßenrand an.
2. Kontrollieren Sie, ob aus dem Motorraum Kühlmittel oder Dampf austritt.
Falls Dampf aus dem Motorraum austritt:
Halten Sie sich nicht vor dem Fahrzeug auf. Schalten Sie den Motor ab.
Warten Sie, bis kein Dampf mehr austritt, öffnen Sie danach die Motorhaube und
lassen Sie den Motor an.
Falls kein Kühlmittel oder Dampf aus dem Kühler austritt:
Öffnen Sie die Motorhaube und lassen Sie den Motor zum Abkühlen im Leerlauf
laufen.
• Abschleppen
Falls das Fahrzeug abgeschleppt werden muss, empfehlen wir Ihnen, einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
oder einen Abschleppdienst damit zu beauftragen.
• Warnleuchten und akustische Warnsignale
Falls eine Warnleuchte leuchtet oder blinkt oder ein akustisches Warnsignal
ertönt, die Einzelheiten für die Warnleuchte bzw. das Warnsignal in dieser
Anleitung überprüfen. Falls das Problem nicht behoben werden kann, wenden
Sie sich an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Für Einzelheiten wird auf Abschnitt 7 “Defektes Rad”, “Motorüberhitzung”, “Abschleppen
im Notfall” oder “Warn- und Kontrollleuchten und akustische Warnsignale” verwiesen.
!!" "
