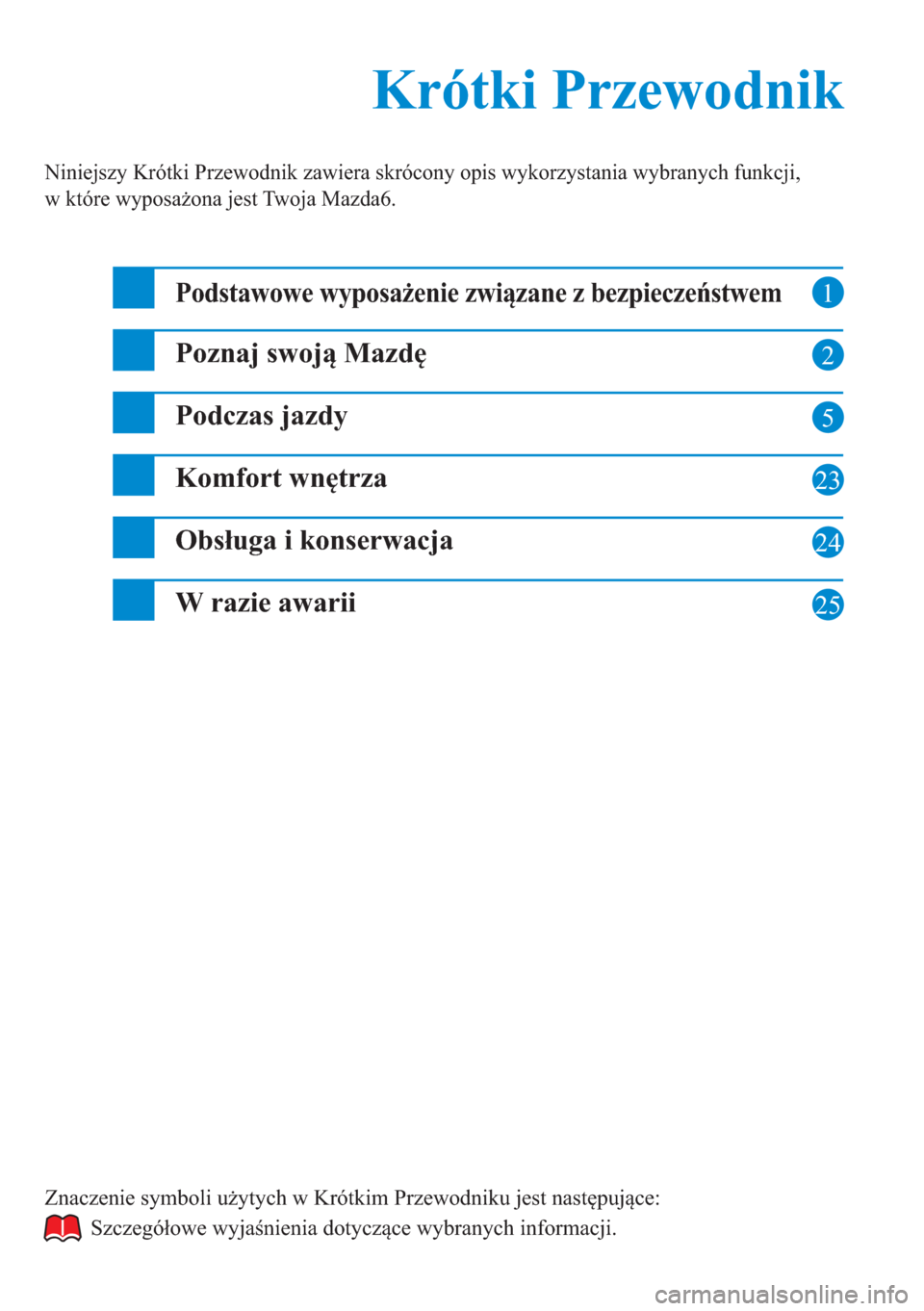

Krótki Przewodnik Krótki Przewodnik
Niniejszy Krótki Przewodnik zawiera skrócony opis wykorzystania wybranych funkcji,
w które wyposażona jest Twoja Mazda6.
Podstawowe wyposażenie związane z bezpieczeństwem
Poznaj swoją Mazdę
Podczas jazdy
Komfort wnętrza
Obsługa i konserwacja
Znaczenie symboli użytych w Krótkim Przewodniku jest następujące:
Szczegółowe wyjaśnienia dotyczące wybranych informacji.
25W razie awarii
Page 2 of 26
1

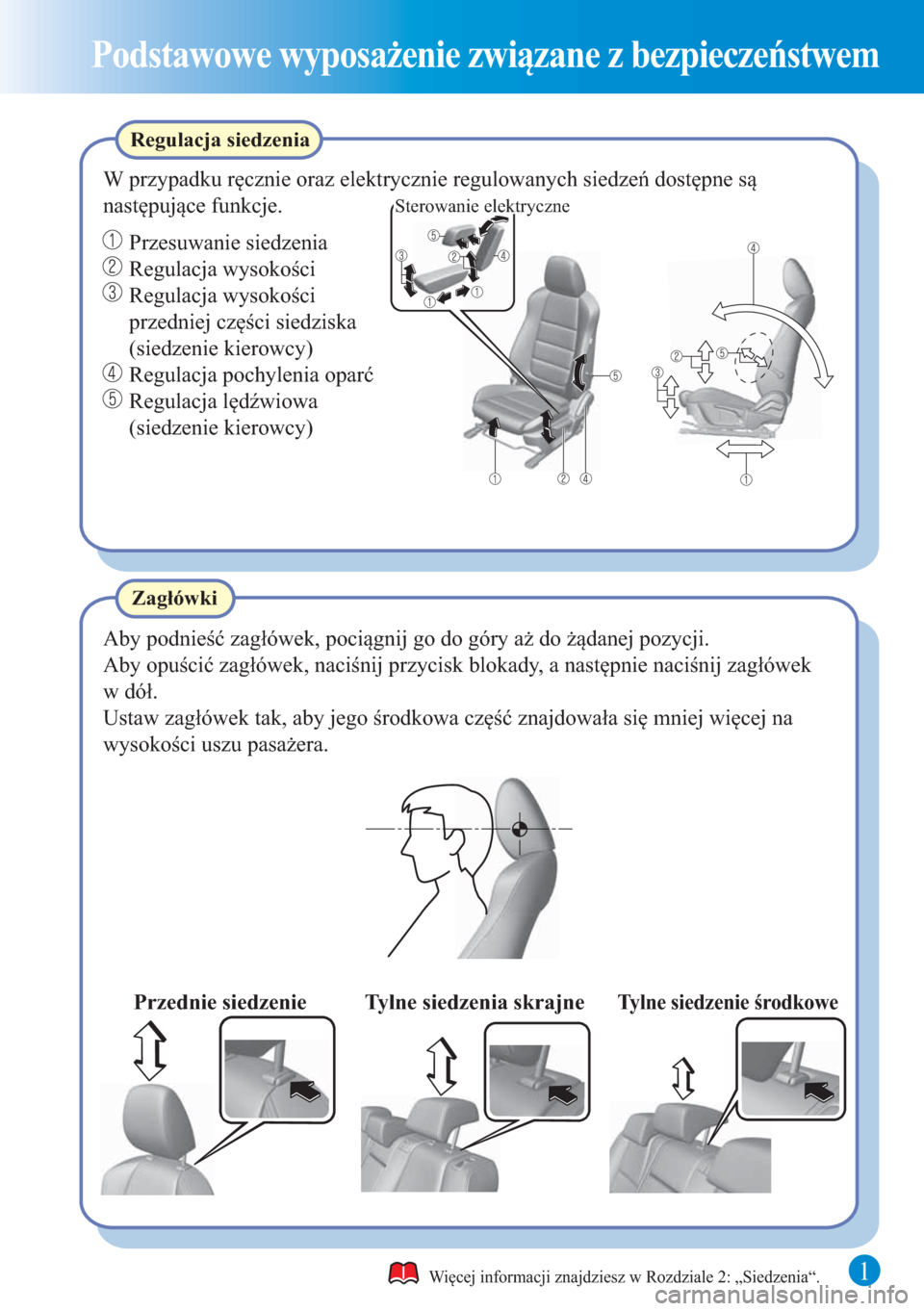

Podstawowe wyposażenie związane z bezpieczeństwem
Aby podnieść zagłówek, pociągnij go do góry aż do żądanej pozycji.
Zagłówki Regulacja siedzenia
W przypadku ręcznie oraz elektrycznie regulowanych siedzeń dostępne są
następujące funkcje.
Przesuwanie siedzenia
Regulacja wysokości
Więcej informacji znajdziesz w Rozdziale 2: „Siedzenia“.
Regulacja pochylenia oparć
Regulacja wysokości
przedniej części siedziska
(siedzenie kierowcy)
Regulacja lędźwiowa
(siedzenie kierowcy)
Aby opuścić zagłówek, naciśnij przycisk blokady, a następnie naciśnij zagłówek
w dół.
Ustaw zagłówek tak, aby jego środkowa część znajdowała się mniej więcej na
wysokości uszu pasażera.
Przednie siedzenie Tylne siedzenia skrajne
Tylne siedzenie środkowe
Sterowanie elektryczne
Page 3 of 26
Zewnętrzna antena
Tylko blokowanie
(Kombi)
Zasięg działania80 cm 80 cm
Przycisk
żądaniaPrzycisk żądania
Dźwignia regulacji
położenia
kierownicy
Poznaj swoją Mazdę

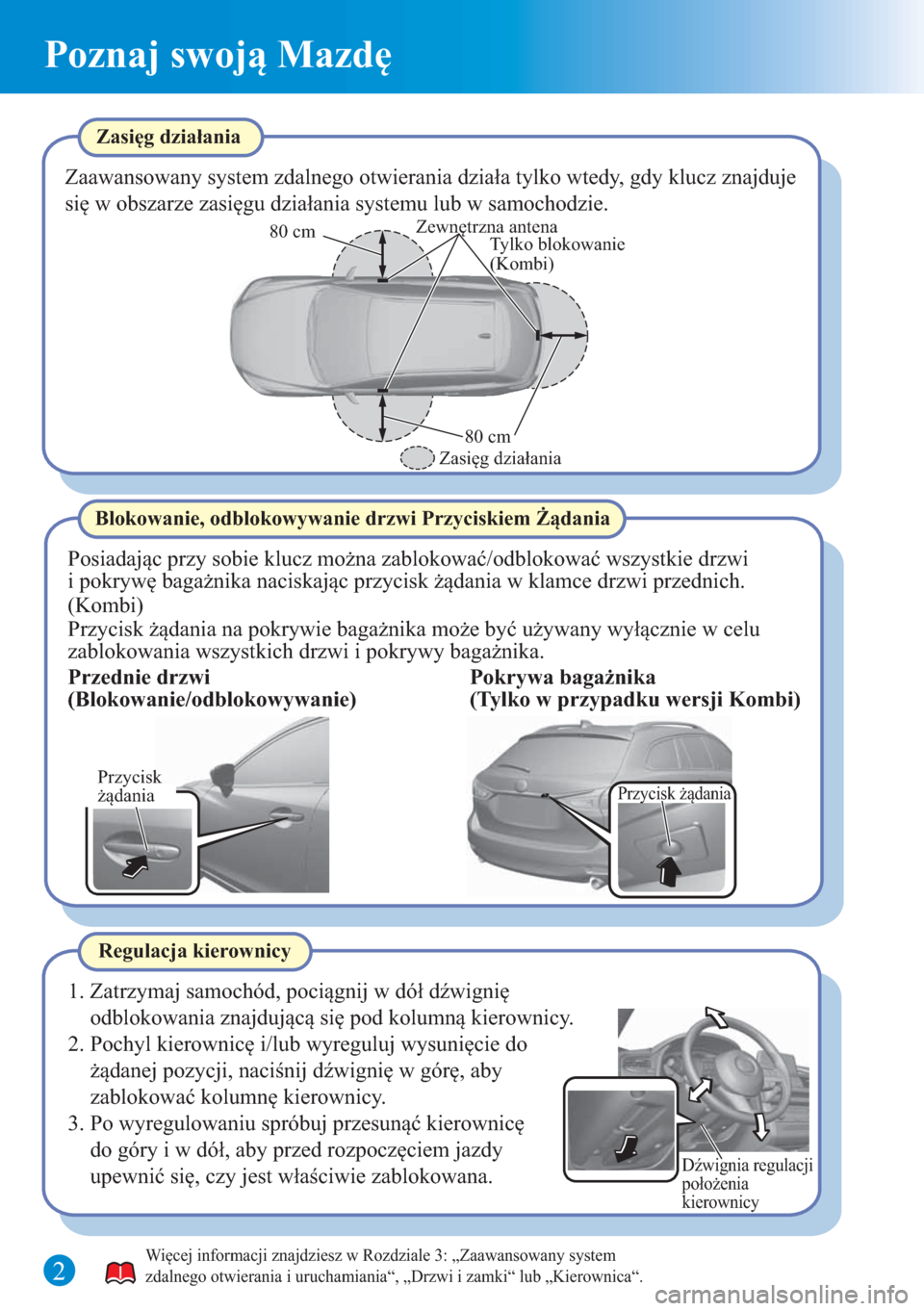

Zasięg działania
Zaawansowany system zdalnego otwierania działa tylko wtedy, gdy klucz znajduje
się w obszarze zasięgu działania systemu lub w samochodzie.
Posiadając przy sobie klucz można zablokować/odblokować wszystkie drzwi
i pokrywę bagażnika naciskając przycisk żądania w klamce drzwi przednich.
(Kombi)
Blokowanie, odblokowywanie drzwi Przyciskiem Żądania
Regulacja kierownicy
1. Zatrzymaj samochód, pociągnij w dół dźwignię
odblokowania znajdującą się pod kolumną kierownicy.
3. Po wyregulowaniu spróbuj przesunąć kierownicę
do góry i w dół, aby przed rozpoczęciem jazdy
upewnić się, czy jest właściwie zablokowana. 2. Pochyl kierownicę i/lub wyreguluj wysunięcie do
żądanej pozycji, naciśnij dźwignię w górę, aby
zablokować kolumnę kierownicy.
2
Przednie drzwi
(Blokowanie/odblokowywanie)Pokrywa bagażnika
(Tylko w przypadku wersji Kombi)
Więcej informacji znajdziesz w Rozdziale 3: „Zaawansowany system
zdalnego otwierania i uruchamiania“, „Drzwi i zamki“ lub „Kierownica“.
Przycisk żądania na pokrywie bagażnika może być używany wyłącznie w celu
zablokowania wszystkich drzwi i pokrywy bagażnika.
Page 4 of 26
3
Poznaj swoją Mazdę
Przycisk ON/OFF
Dioda sygnalizacyjna
Zamykanie
Otwieranie
Przełącznik regulacji
lusterek
Pozycja środkowa
Tylna lewa szyba
Tylna prawa szyba
Szyba
przedniego
pasażera
Szyba kierowcy
Główne włączniki podnośników szyb

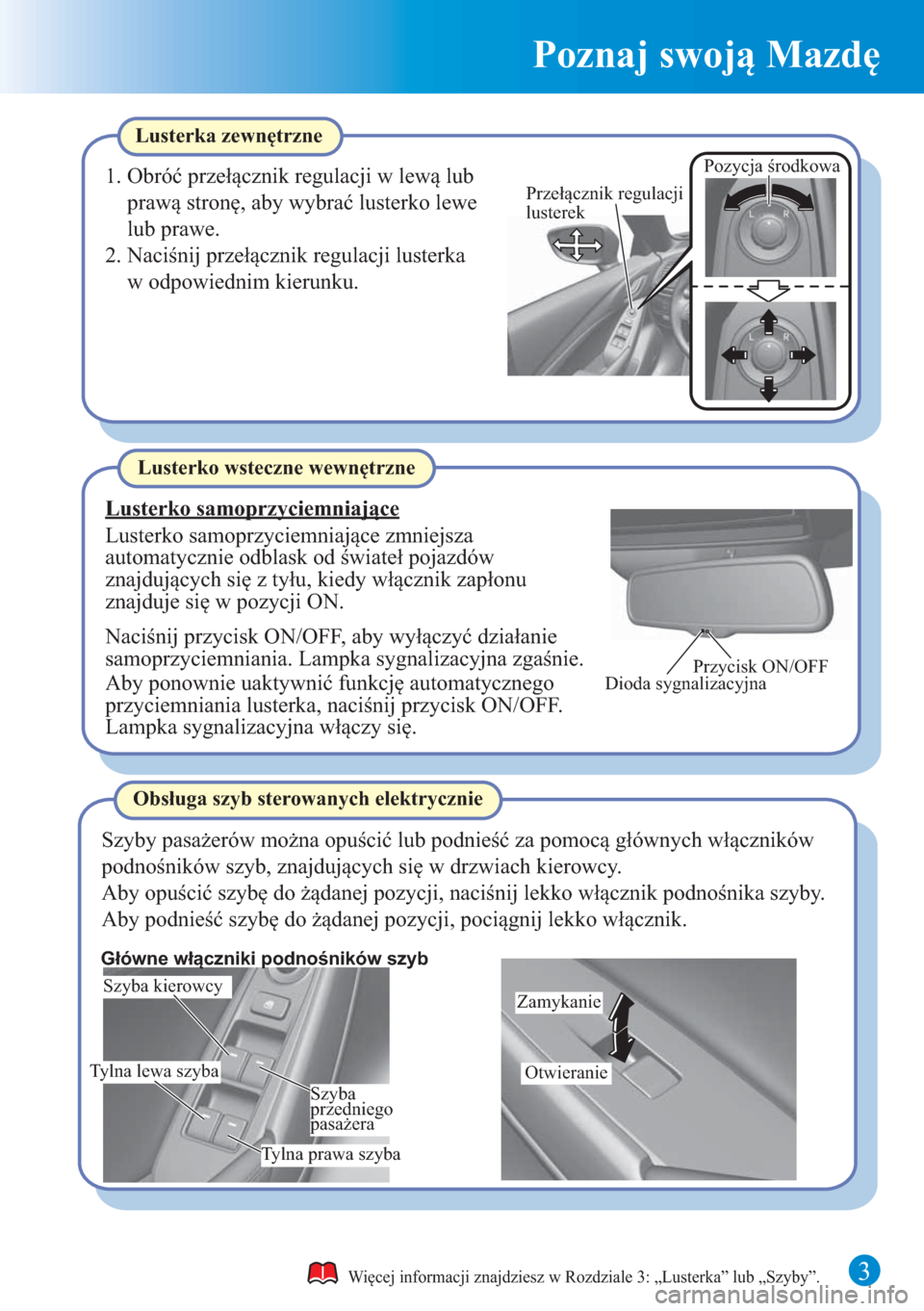

Lusterka zewnętrzne
1. Obróć przełącznik regulacji w lewą lub
prawą stronę, aby wybrać lusterko lewe
lub prawe.
2. Naciśnij przełącznik regulacji lusterka
w odpowiednim kierunku.
Więcej informacji znajdziesz w Rozdziale 3: „Lusterka” lub „Szyby”.
Lusterko wsteczne wewnętrzne
Lusterko samoprzyciemniające
Lusterko samoprzyciemniające zmniejsza
automatycznie odblask od świateł pojazdów
znajdujących się z tyłu, kiedy włącznik zapłonu
znajduje się w pozycji ON.
Naciśnij przycisk ON/OFF, aby wyłączyć działanie
samoprzyciemniania. Lampka sygnalizacyjna zgaśnie.
Aby ponownie uaktywnić funkcję automatycznego
przyciemniania lusterka, naciśnij przycisk ON/OFF.
Lampka sygnalizacyjna włączy się.
Obsługa szyb sterowanych elektrycznie
Szyby pasażerów można opuścić lub podnieść za pomocą głównych włączników
podnośników szyb, znajdujących się w drzwiach kierowcy.
Aby opuścić szybę do żądanej pozycji, naciśnij lekko włącznik podnośnika szyby.
Aby podnieść szybę do żądanej pozycji, pociągnij lekko włącznik.

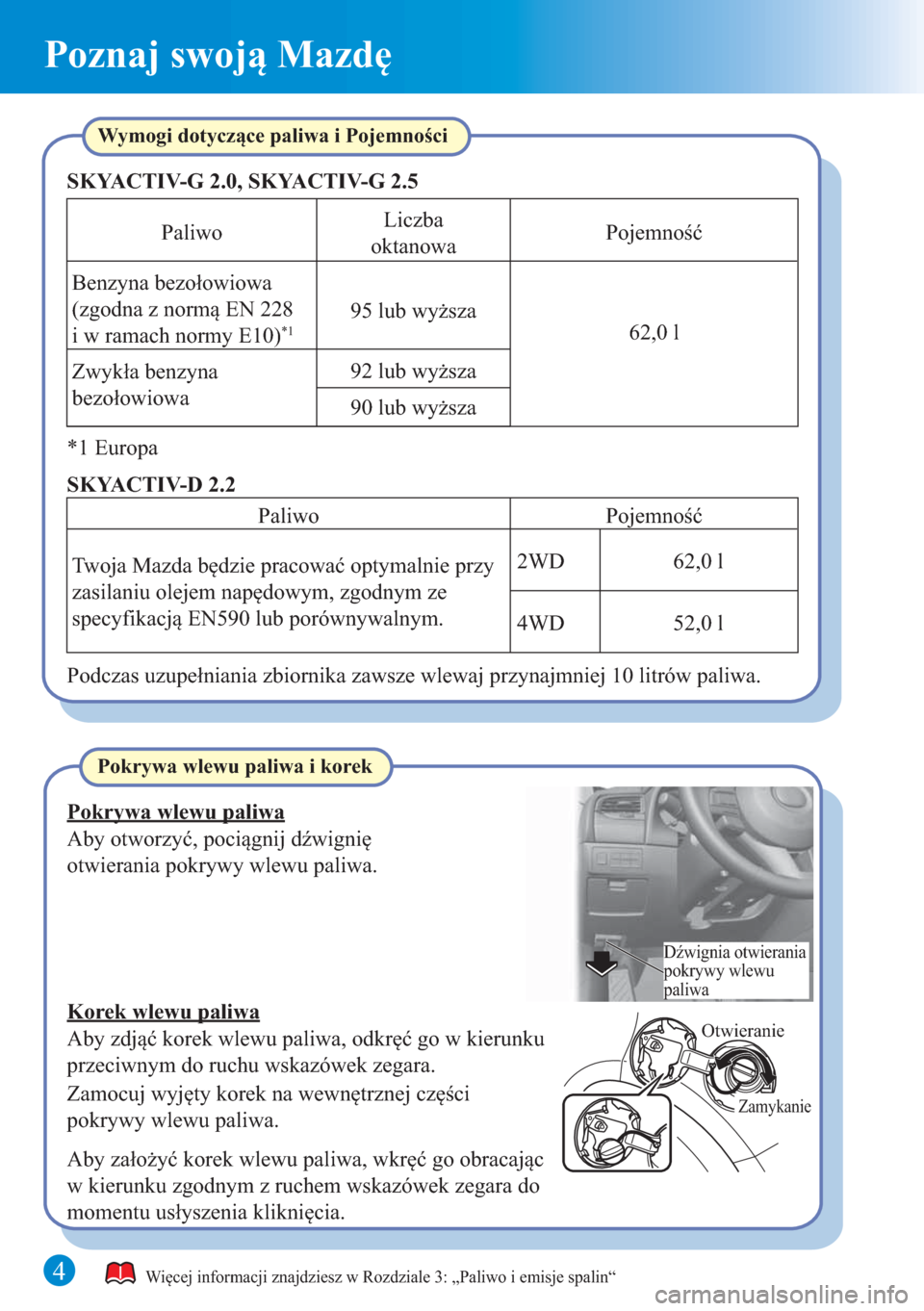

Page 5 of 26
4
Poznaj swoją Mazdę
Otwieranie
Zamykanie
Dźwignia otwierania
pokrywy wlewu
paliwa
Wymogi dotyczące paliwa i Pojemności
Pokrywa wlewu paliwa
Aby otworzyć, pociągnij dźwignię
otwierania pokrywy wlewu paliwa.
Więcej informacji znajdziesz w Rozdziale 3: „Paliwo i emisje spalin“
Pokrywa wlewu paliwa i korek
Korek wlewu paliwa
Aby zdjąć korek wlewu paliwa, odkręć go w kierunku
przeciwnym do ruchu wskazówek zegara.
Zamocuj wyjęty korek na wewnętrznej części
pokrywy wlewu paliwa.
Aby założyć korek wlewu paliwa, wkręć go obracając
w kierunku zgodnym z ruchem wskazówek zegara do
momentu usłyszenia kliknięcia.Benzyna bezołowiowa
(zgodna z normą EN 228
i w ramach normy E10)
*1
*1 EuropaPaliwo
Liczba
oktanowaPojemność
95 lub wyższa
62,0 l SKYACTIV-G 2.0, SKYACTIV-G 2.5
Twoja Mazda będzie pracować optymalnie przy
zasilaniu olejem napędowym, zgodnym ze
specyfikacją EN590 lub porównywalnym.
Podczas uzupełniania zbiornika zawsze wlewaj przynajmniej 10 litrów paliwa.Paliwo
Pojemność
62,0 l SKYACTIV-D 2.2Zwykła benzyna
bezołowiowa
90 lub wyższa 92 lub wyższa
2WD
4WD
52,0 l
Page 6 of 26
Podczas jazdy
5
Dioda
sygnalizacyjna

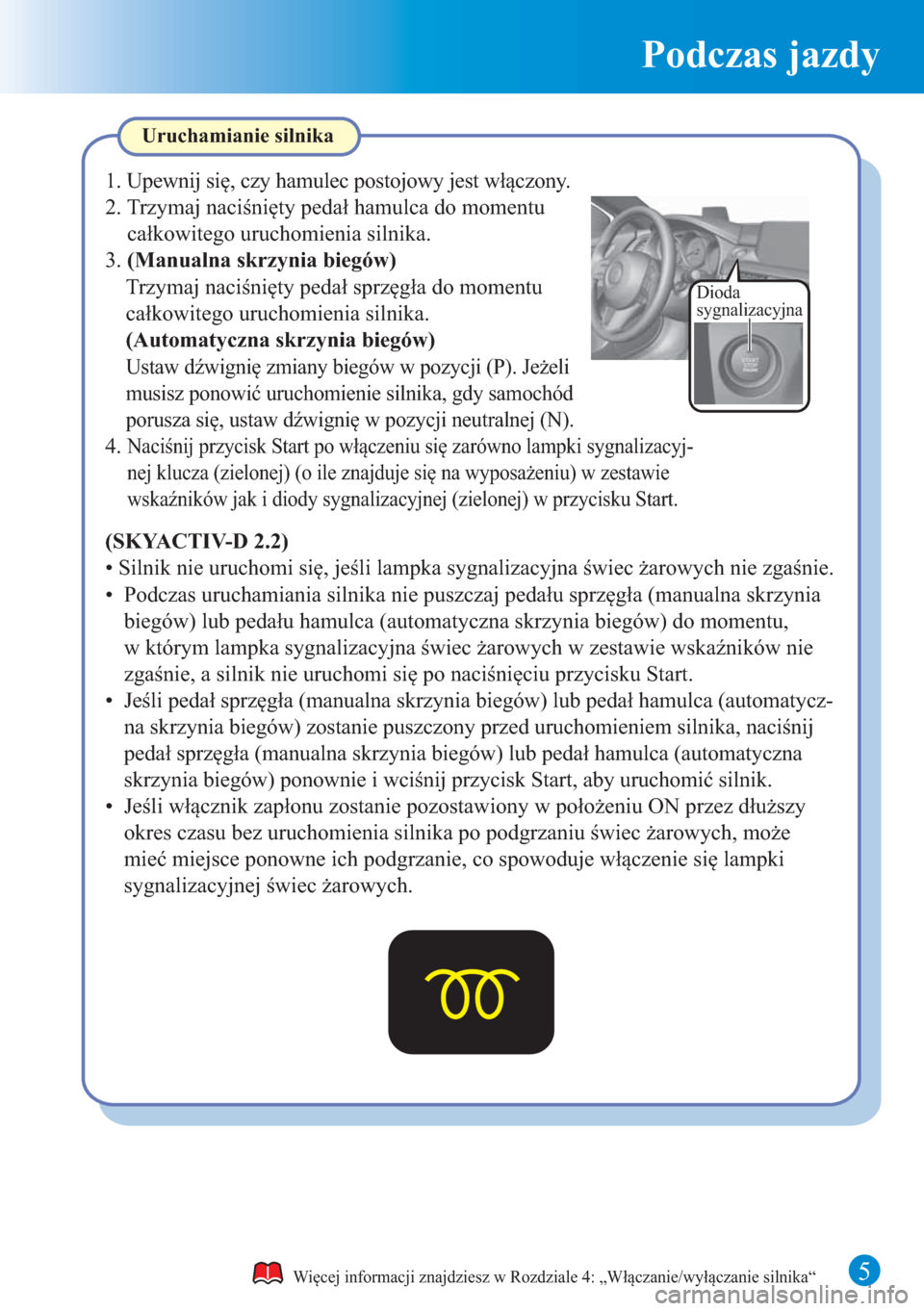

Uruchamianie silnika
Więcej informacji znajdziesz w Rozdziale 4: „Włączanie/wyłączanie silnika“
(SKYACTIV-D 2.2)
• Silnik nie uruchomi się, jeśli lampka sygnalizacyjna świec żarowych nie zgaśnie.
• Podczas uruchamiania silnika nie puszczaj pedału sprzęgła (manualna skrzynia
biegów) lub pedału hamulca (automatyczna skrzynia biegów) do momentu,
w którym lampka sygnalizacyjna świec żarowych w zestawie wskaźników nie
zgaśnie, a silnik nie uruchomi się po naciśnięciu przycisku Start.
1. Upewnij się, czy hamulec postojowy jest włączony.
2. Trzymaj naciśnięty pedał hamulca do momentu
całkowitego uruchomienia silnika.
3. (Manualna skrzynia biegów)
Trzymaj naciśnięty pedał sprzęgła do momentu
całkowitego uruchomienia silnika.
(Automatyczna skrzynia biegów)
Ustaw dźwignię zmiany biegów w pozycji (P). Jeżeli
musisz ponowić uruchomienie silnika, gdy samochód
porusza się, ustaw dźwignię w pozycji neutralnej (N).
4. Naciśnij przycisk Start po włączeniu się zarówno lampki sygnalizacyj-
nej klucza (zielonej) (o ile znajduje się na wyposażeniu) w zestawie
wskaźników jak i diody sygnalizacyjnej (zielonej) w przycisku Start.
• Jeśli pedał sprzęgła (manualna skrzynia biegów) lub pedał hamulca (automatycz-
na skrzynia biegów) zostanie puszczony przed uruchomieniem silnika, naciśnij
pedał sprzęgła (manualna skrzynia biegów) lub pedał hamulca (automatyczna
skrzynia biegów) ponownie i wciśnij przycisk Start, aby uruchomić silnik.
• Jeśli włącznik zapłonu zostanie pozostawiony w położeniu ON przez dłuższy
okres czasu bez uruchomienia silnika po podgrzaniu świec żarowych, może
mieć miejsce ponowne ich podgrzanie, co spowoduje włączenie się lampki
sygnalizacyjnej świec żarowych.
Page 7 of 26
6
Podczas jazdy
Więcej informacji znajdziesz w Rozdziale 4: „Włączanie/wyłączanie silnika“.

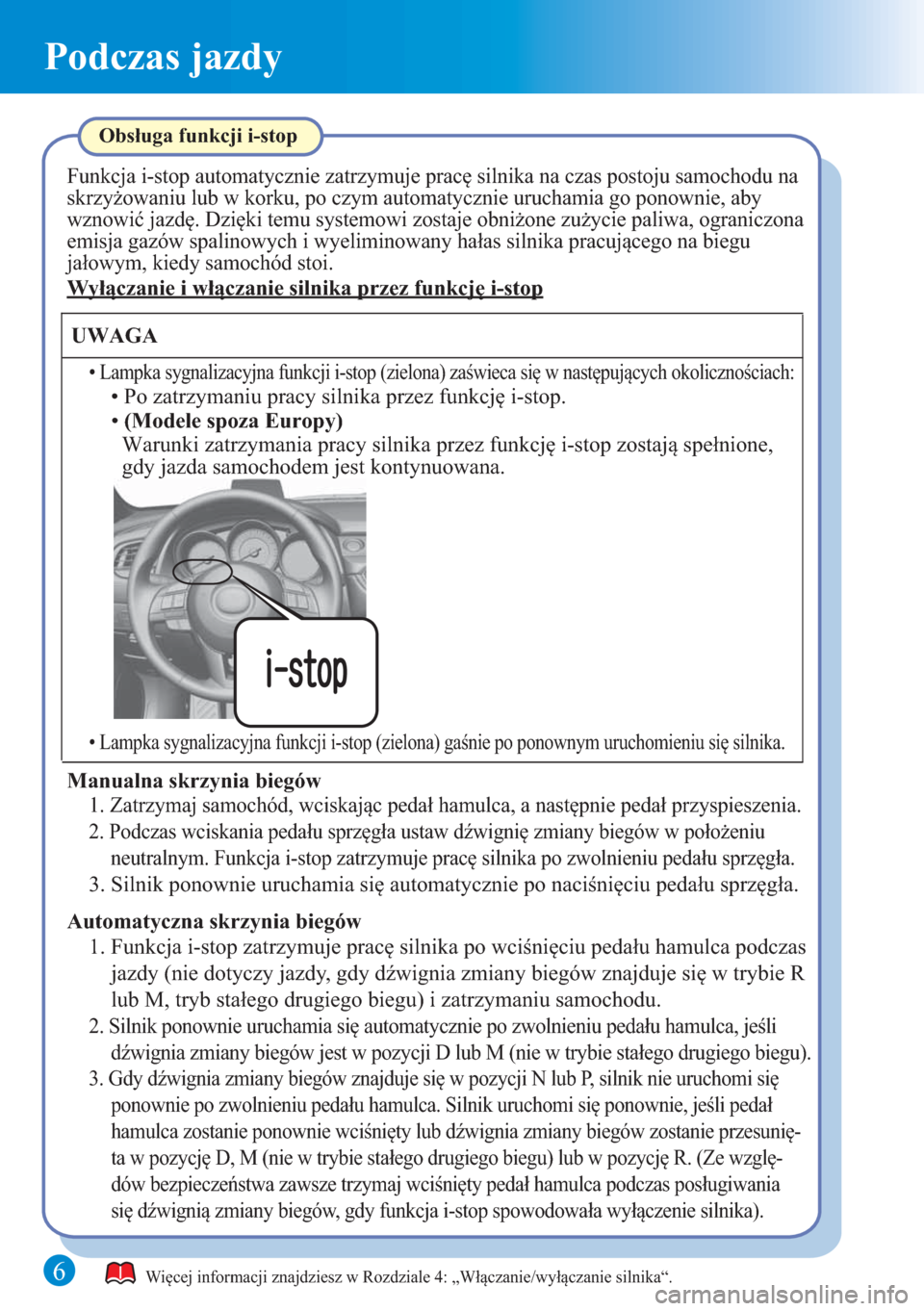

Obsługa funkcji i-stop
Funkcja i-stop automatycznie zatrzymuje pracę silnika na czas postoju samochodu na
skrzyżowaniu lub w korku, po czym automatycznie uruchamia go ponownie, aby
wznowić jazdę. Dzięki temu systemowi zostaje obniżone zużycie paliwa, ograniczona
emisja gazów spalinowych i wyeliminowany hałas silnika pracującego na biegu
jałowym, kiedy samochód stoi.
Wyłączanie i włączanie silnika przez funkcję i-stop
UWAGA
• Lampka sygnalizacyjna funkcji i-stop (zielona) zaświeca się w następujących okolicznościach:
• Po zatrzymaniu pracy silnika przez funkcję i-stop.
• Lampka sygnalizacyjna funkcji i-stop (zielona) gaśnie po ponownym uruchomieniu się silnika.
Manualna skrzynia biegów
2. Podczas wciskania pedału sprzęgła ustaw dźwignię zmiany biegów w położeniu
neutralnym. Funkcja i-stop zatrzymuje pracę silnika po zwolnieniu pedału sprzęgła.
3. Silnik ponownie uruchamia się automatycznie po naciśnięciu pedału sprzęgła.
1. Zatrzymaj samochód, wciskając pedał hamulca, a następnie pedał przyspieszenia.
Automatyczna skrzynia biegów
2. Silnik ponownie uruchamia się automatycznie po zwolnieniu pedału hamulca, jeśli
dźwignia zmiany biegów jest w pozycji D lub M (nie w trybie stałego drugiego biegu).
3. Gdy dźwignia zmiany biegów znajduje się w pozycji N lub P, silnik nie uruchomi się
ponownie po zwolnieniu pedału hamulca. Silnik uruchomi się ponownie, jeśli pedał
hamulca zostanie ponownie wciśnięty lub dźwignia zmiany biegów zostanie przesunię-
ta w pozycję D, M (nie w trybie stałego drugiego biegu) lub w pozycję R. (Ze wzglę-
dów bezpieczeństwa zawsze trzymaj wciśnięty pedał hamulca podczas posługiwania
się dźwignią zmiany biegów, gdy funkcja i-stop spowodowała wyłączenie silnika).
1. Funkcja i-stop zatrzymuje pracę silnika po wciśnięciu pedału hamulca podczas
jazdy (nie dotyczy jazdy, gdy dźwignia zmiany biegów znajduje się w trybie R
lub M, tryb stałego drugiego biegu) i zatrzymaniu samochodu.Warunki zatrzymania pracy silnika przez funkcję i-stop zostają spełnione,
gdy jazda samochodem jest kontynuowana. • (Modele spoza Europy)
Page 8 of 26
7
Podczas jazdy
Więcej informacji znajdziesz w Rozdziale 4: „Włączanie/wyłączanie silnika“.

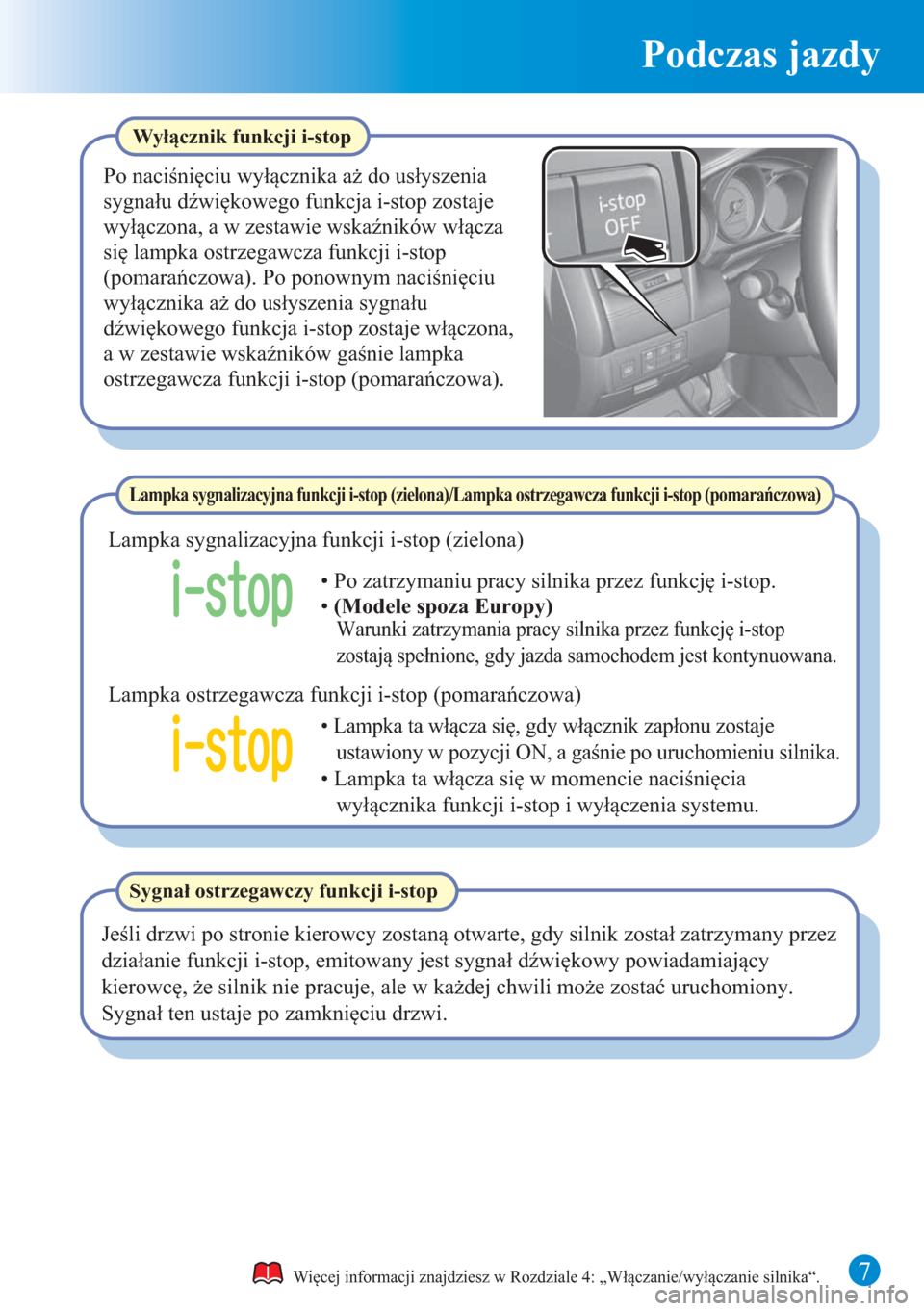

Wyłącznik funkcji i-stop
Po naciśnięciu wyłącznika aż do usłyszenia
sygnału dźwiękowego funkcja i-stop zostaje
wyłączona, a w zestawie wskaźników włącza
się lampka ostrzegawcza funkcji i-stop
(pomarańczowa). Po ponownym naciśnięciu
wyłącznika aż do usłyszenia sygnału
dźwiękowego funkcja i-stop zostaje włączona,
a w zestawie wskaźników gaśnie lampka
ostrzegawcza funkcji i-stop (pomarańczowa).
Sygnał ostrzegawczy funkcji i-stop
Jeśli drzwi po stronie kierowcy zostaną otwarte, gdy silnik został zatrzymany przez
działanie funkcji i-stop, emitowany jest sygnał dźwiękowy powiadamiający
kierowcę, że silnik nie pracuje, ale w każdej chwili może zostać uruchomiony.
Sygnał ten ustaje po zamknięciu drzwi.
Lampka sygnalizacyjna funkcji i-stop (zielona)/Lampka ostrzegawcza funkcji i-stop (pomarańczowa)
Lampka sygnalizacyjna funkcji i-stop (zielona)
• Po zatrzymaniu pracy silnika przez funkcję i-stop.
Warunki zatrzymania pracy silnika przez funkcję i-stop
zostają spełnione, gdy jazda samochodem jest kontynuowana.
• Lampka ta włącza się, gdy włącznik zapłonu zostaje
ustawiony w pozycji ON, a gaśnie po uruchomieniu silnika.
Lampka ostrzegawcza funkcji i-stop (pomarańczowa)
• Lampka ta włącza się w momencie naciśnięcia
wyłącznika funkcji i-stop i wyłączenia systemu. • (Modele spoza Europy)
Page 9 of 26
8
Podczas jazdy

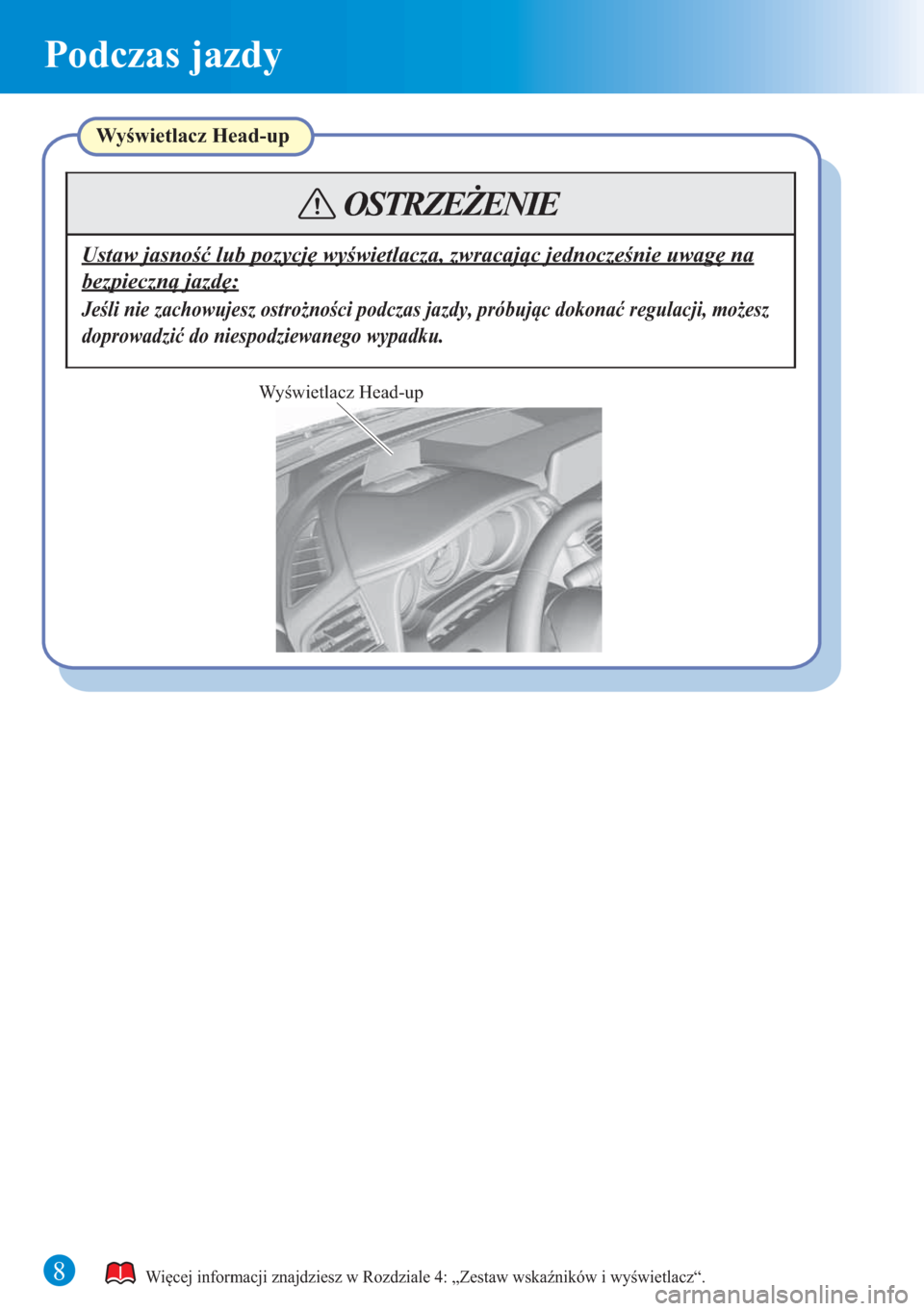

Wyświetlacz Head-up
Więcej informacji znajdziesz w Rozdziale 4: „Zestaw wskaźników i wyświetlacz“.
Wyświetlacz Head-up
Jeśli nie zachowujesz ostrożności podczas jazdy, próbując dokonać regulacji, możesz
doprowadzić do niespodziewanego wypadku.
OSTRZEŻENIE
Ustaw jasność lub pozycję wyświetlacza, zwracając jednocześnie uwagę na
bezpieczną jazdę:
Page 10 of 26
9
Podczas jazdy
Więcej informacji znajdziesz w Rozdziale 4: „Zestaw wskaźników i wyświetlacz“.

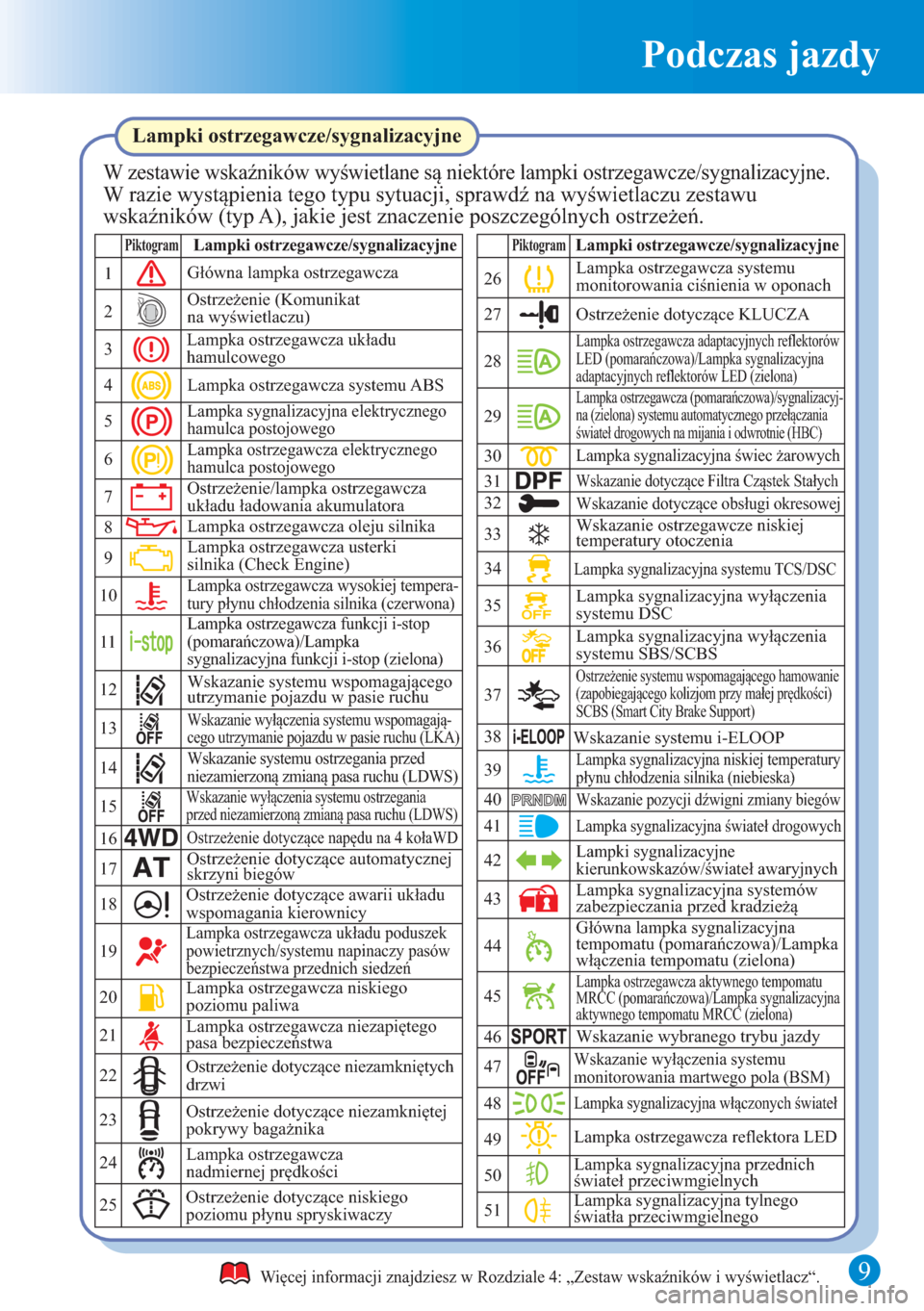

Lampki ostrzegawcze/sygnalizacyjne
PiktogramLampki ostrzegawcze/sygnalizacyjne
1
2
3
4
7
8
9
10
11
12Lampka ostrzegawcza układu
hamulcowegoGłówna lampka ostrzegawcza
Lampka ostrzegawcza systemu ABS
Ostrzeżenie/lampka ostrzegawcza
układu ładowania akumulatora
Lampka ostrzegawcza oleju silnika
Lampka ostrzegawcza usterki
silnika (Check Engine)
Lampka ostrzegawcza wysokiej tempera-
tury płynu chłodzenia silnika (czerwona)
Lampka ostrzegawcza funkcji i-stop
(pomarańczowa)/Lampka
sygnalizacyjna funkcji i-stop (zielona)
14
17
18
19Ostrzeżenie dotyczące automatycznej
skrzyni biegów
Ostrzeżenie dotyczące awarii układu
wspomagania kierownicy
20
Lampka ostrzegawcza układu poduszek
powietrznych/systemu napinaczy pasów
bezpieczeństwa przednich siedzeń
Lampka ostrzegawcza niskiego
poziomu paliwa
21Lampka ostrzegawcza niezapiętego
pasa bezpieczeństwa
22
2326
27
28
34
35
37
39Lampka ostrzegawcza systemu
monitorowania ciśnienia w oponach
Ostrzeżenie dotyczące KLUCZA
Lampka ostrzegawcza (pomarańczowa)/sygnalizacyj-
na (zielona) systemu automatycznego przełączania
świateł drogowych na mijania i odwrotnie (HBC)
Lampka sygnalizacyjna systemu TCS/DSC
Lampka sygnalizacyjna wyłączenia
systemu DSC
Lampka sygnalizacyjna niskiej temperatury
płynu chłodzenia silnika (niebieska)
40
41
42
43
44Wskazanie pozycji dźwigni zmiany biegów
Lampka sygnalizacyjna świateł drogowych
Lampki sygnalizacyjne
kierunkowskazów/świateł awaryjnych
Lampka sygnalizacyjna systemów
zabezpieczania przed kradzieżą
48
Główna lampka sygnalizacyjna
tempomatu (pomarańczowa)/Lampka
włączenia tempomatu (zielona)
Lampka sygnalizacyjna włączonych świateł
50Lampka sygnalizacyjna przednich
świateł przeciwmgielnych
Lampka sygnalizacyjna tylnego
światła przeciwmgielnego 51
PiktogramLampki ostrzegawcze/sygnalizacyjne
Ostrzeżenie (Komunikat
na wyświetlaczu)
W zestawie wskaźników wyświetlane są niektóre lampki ostrzegawcze/sygnalizacyjne.W razie wystąpienia tego typu sytuacji, sprawdź na wyświetlaczu zestawu
wskaźników (typ A), jakie jest znaczenie poszczególnych ostrzeżeń.
Lampka sygnalizacyjna świec żarowych
Wskazanie dotyczące Filtra Cząstek Stałych
Wskazanie dotyczące obsługi okresowej
30
31
32
Lampka ostrzegawcza
nadmiernej prędkości
33Wskazanie ostrzegawcze niskiej
temperatury otoczenia
Ostrzeżenie dotyczące niskiego
poziomu płynu spryskiwaczy 25
Lampka ostrzegawcza aktywnego tempomatu
MRCC (pomarańczowa)/Lampka sygnalizacyjna
aktywnego tempomatu MRCC (zielona)45
24
Lampka sygnalizacyjna elektrycznego
hamulca postojowego
Lampka ostrzegawcza elektrycznego
hamulca postojowego
Wskazanie systemu wspomagającego
utrzymanie pojazdu w pasie ruchu
Wskazanie wyłączenia systemu wspomagają-
cego utrzymanie pojazdu w pasie ruchu (LKA)
Wskazanie systemu ostrzegania przed
niezamierzoną zmianą pasa ruchu (LDWS)
Wskazanie wyłączenia systemu ostrzegania
przed niezamierzoną zmianą pasa ruchu (LDWS)
Ostrzeżenie dotyczące napędu na 4 kołaWD
Ostrzeżenie dotyczące niezamkniętych
drzwi
Ostrzeżenie dotyczące niezamkniętej
pokrywy bagażnika
Lampka ostrzegawcza adaptacyjnych reflektorów
LED (pomarańczowa)/Lampka sygnalizacyjna
adaptacyjnych reflektorów LED (zielona)
Lampka sygnalizacyjna wyłączenia
systemu SBS/SCBS
Ostrzeżenie systemu wspomagającego hamowanie
(zapobiegającego kolizjom przy małej prędkości)
SCBS (Smart City Brake Support)
Wskazanie systemu i-ELOOP
Wskazanie wybranego trybu jazdy
Wskazanie wyłączenia systemu
monitorowania martwego pola (BSM)
Lampka ostrzegawcza reflektora LED
5
6
13
15
1629
36
38
46
47
49
