MAZDA MODEL 6 2016 Betriebsanleitung (in German)

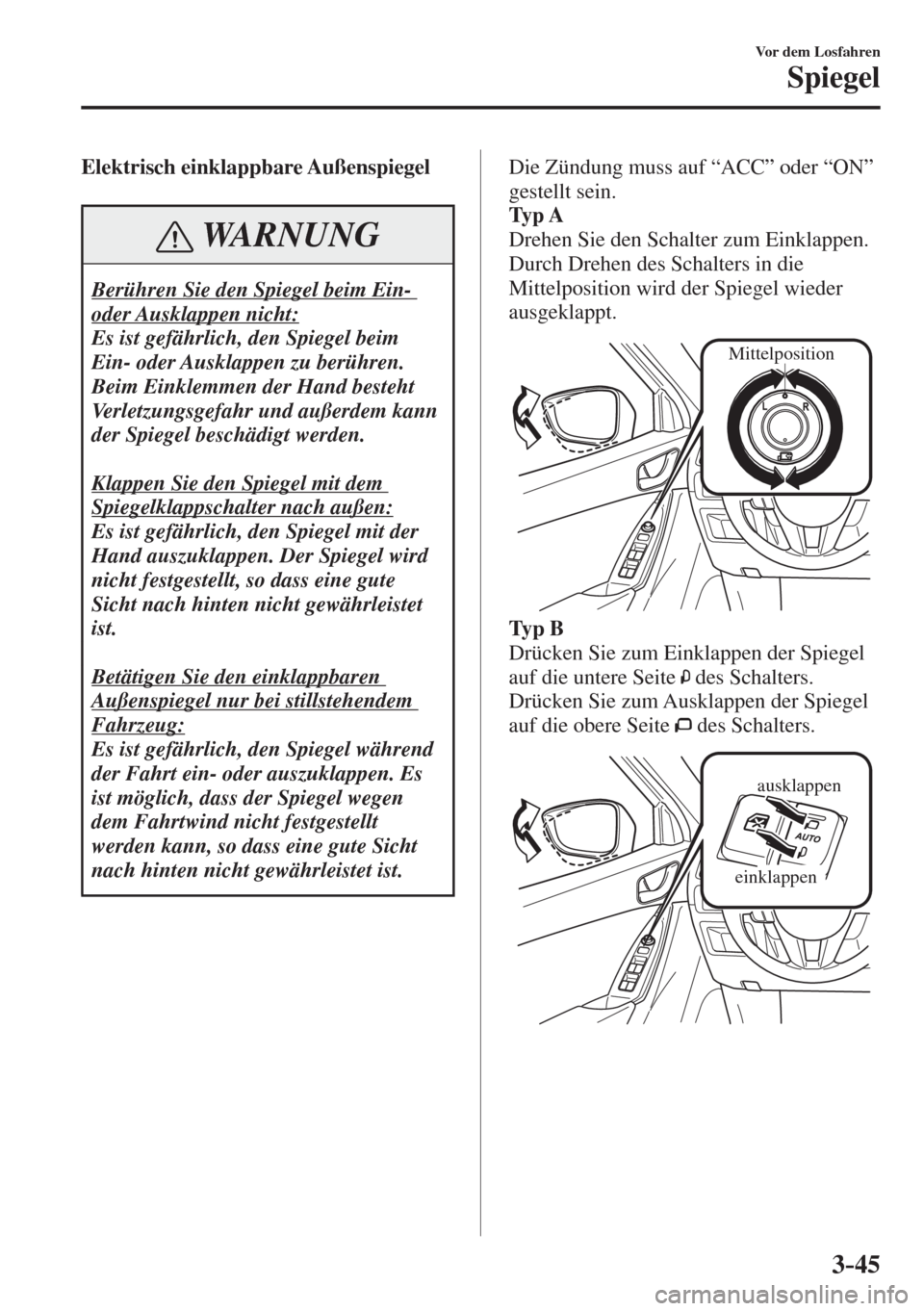

3–45
Vor dem Losfahren
Spiegel
Elektrisch einklappbare Außenspiegel
WARNUNG
Berühren Sie den Spiegel beim Ein-
oder Ausklappen nicht:
Es ist gefährlich, den Spiegel beim
Ein- oder Ausklappen zu berühren.
Beim Einklemmen der Hand besteht
Verletzungsgefahr und außerdem kann
der Spiegel beschädigt werden.

Klappen Sie den Spiegel mit dem
Spiegelklappschalter nach außen:
Es ist gefährlich, den Spiegel mit der
Hand auszuklappen. Der Spiegel wird
nicht festgestellt, so dass eine gute
Sicht nach hinten nicht gewährleistet
ist.

Betätigen Sie den einklappbaren
Außenspiegel nur bei stillstehendem
Fahrzeug:
Es ist gefährlich, den Spiegel während
der Fahrt ein- oder auszuklappen. Es
ist möglich, dass der Spiegel wegen
dem Fahrtwind nicht festgestellt
werden kann, so dass eine gute Sicht
nach hinten nicht gewährleistet ist.
Die Zündung muss auf “ACC” oder “ON”
gestellt sein.
Ty p A
Drehen Sie den Schalter zum Einklappen.
Durch Drehen des Schalters in die
Mittelposition wird der Spiegel wieder
ausgeklappt.

Mittelposition

Ty p B
Drücken Sie zum Einklappen der Spiegel
auf die untere Seite
des Schalters.
Drücken Sie zum Ausklappen der Spiegel
auf die obere Seite
des Schalters.

einklappen
ausklappen

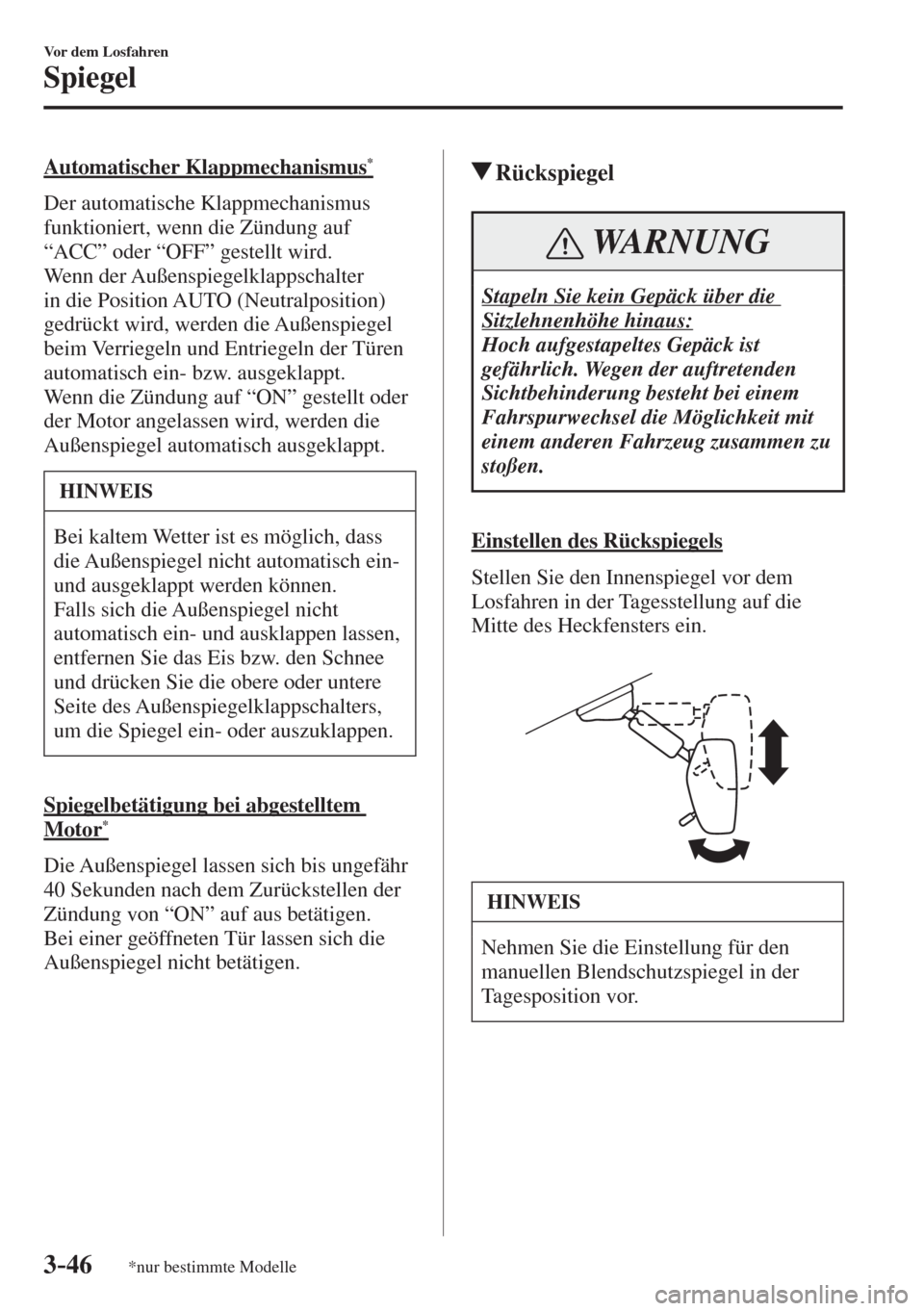

3–46
Vor dem Losfahren
Spiegel
*nur bestimmte Modelle
Automatischer Klappmechanismus *
Der automatische Klappmechanismus
funktioniert, wenn die Zündung auf
“ACC” oder “OFF” gestellt wird.
Wenn der Außenspiegelklappschalter
in die Position AUTO (Neutralposition)
gedrückt wird, werden die Außenspiegel
beim Verriegeln und Entriegeln der Türen
automatisch ein- bzw. ausgeklappt.
Wenn die Zündung auf “ON” gestellt oder
der Motor angelassen wird, werden die
Außenspiegel automatisch ausgeklappt.
HINWEIS
Bei kaltem Wetter ist es möglich, dass
die Außenspiegel nicht automatisch ein-
und ausgeklappt werden können.
Falls sich die Außenspiegel nicht
automatisch ein- und ausklappen lassen,
entfernen Sie das Eis bzw. den Schnee
und drücken Sie die obere oder untere
Seite des Außenspiegelklappschalters,
um die Spiegel ein- oder auszuklappen.
Spiegelbetätigung bei abgestelltem
Motor
*
Die Außenspiegel lassen sich bis ungefähr
40 Sekunden nach dem Zurückstellen der
Zündung von “ON” auf aus betätigen.
Bei einer geöffneten Tür lassen sich die
Außenspiegel nicht betätigen.
Rückspiegel
WARNUNG
Stapeln Sie kein Gepäck über die
Sitzlehnenhöhe hinaus:
Hoch aufgestapeltes Gepäck ist
gefährlich. Wegen der auftretenden
Sichtbehinderung besteht bei einem
Fahrspurwechsel die Möglichkeit mit
einem anderen Fahrzeug zusammen zu
stoßen.
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.



HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.

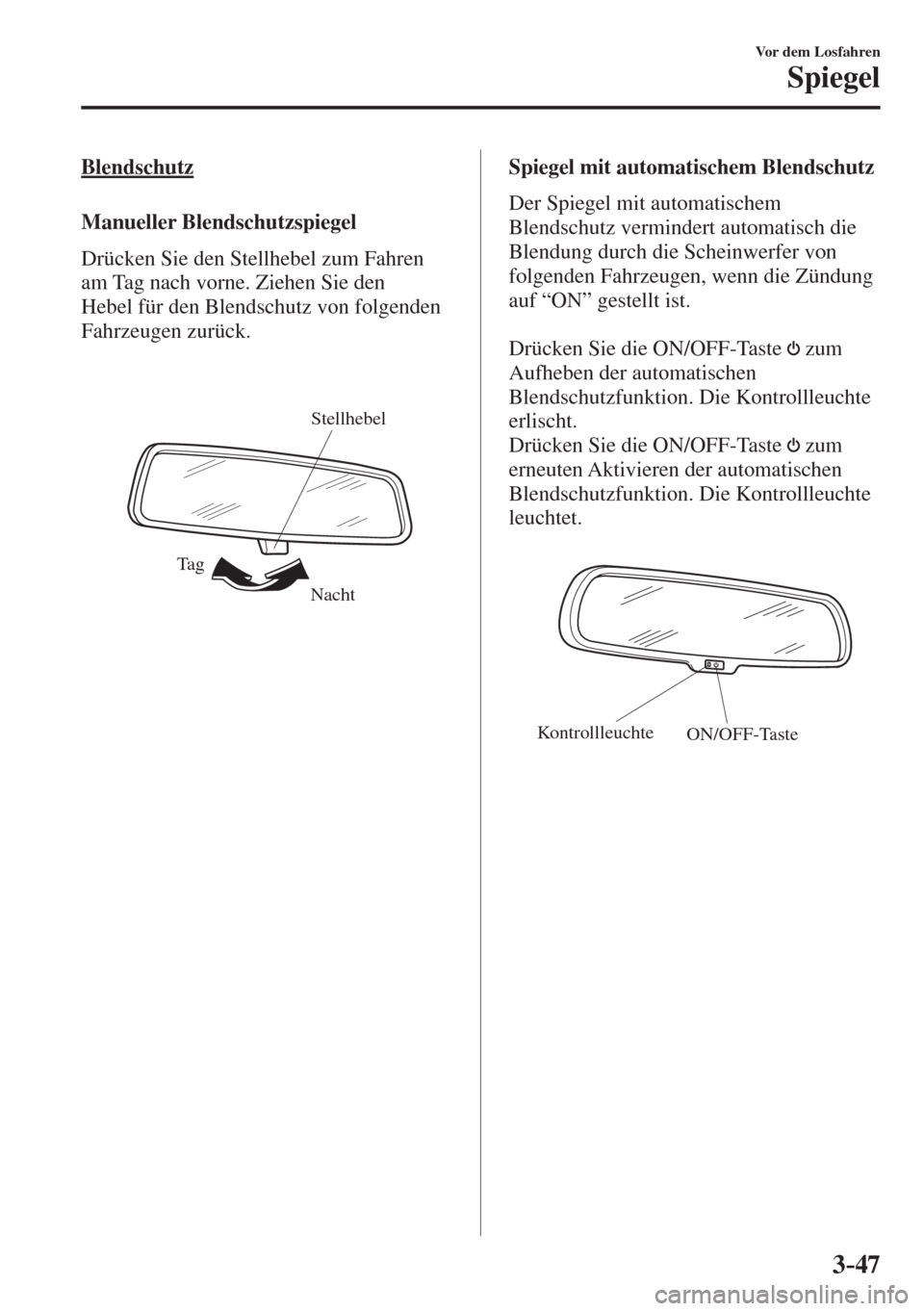

3–47
Vor dem Losfahren
Spiegel
Blendschutz
Manueller Blendschutzspiegel
Drücken Sie den Stellhebel zum Fahren
am Tag nach vorne. Ziehen Sie den
Hebel für den Blendschutz von folgenden
Fahrzeugen zurück.


Nacht Tag Stellhebel
Spiegel mit automatischem Blendschutz
Der Spiegel mit automatischem
Blendschutz vermindert automatisch die
Blendung durch die Scheinwerfer von
folgenden Fahrzeugen, wenn die Zündung
auf “ON” gestellt ist.

Drücken Sie die ON/OFF-Taste
zum
Aufheben der automatischen
Blendschutzfunktion. Die Kontrollleuchte
erlischt.
Drücken Sie die ON/OFF-Taste
zum
erneuten Aktivieren der automatischen
Blendschutzfunktion. Die Kontrollleuchte
leuchtet.


ON/OFF-Taste Kontrollleuchte

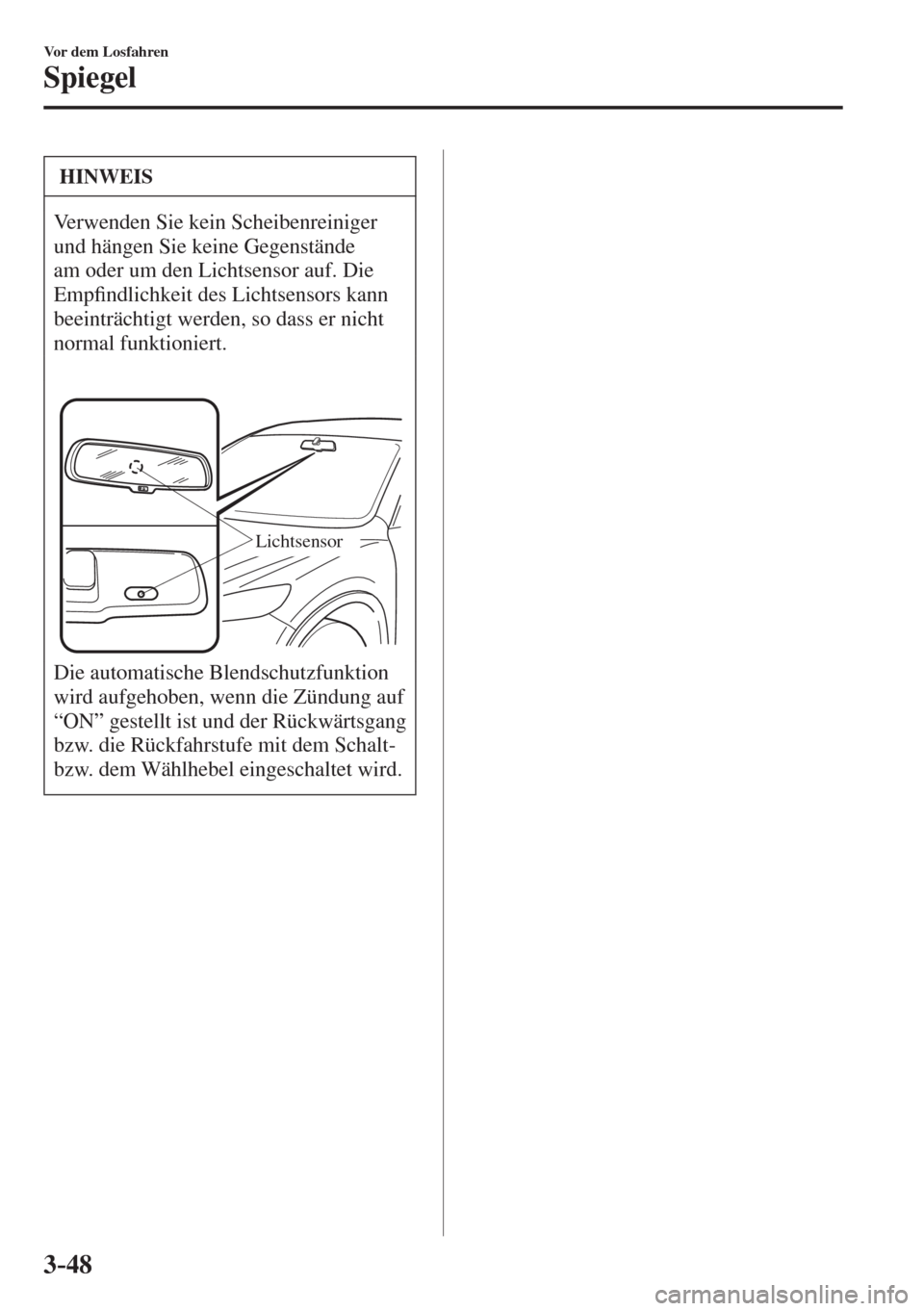

3–48
Vor dem Losfahren
Spiegel
HINWEIS
Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände
am oder um den Lichtsensor auf. Die
Emp¿ ndlichkeit des Lichtsensors kann
beeinträchtigt werden, so dass er nicht
normal funktioniert.

Lichtsensor

Die automatische Blendschutzfunktion
wird aufgehoben, wenn die Zündung auf
“ON” gestellt ist und der Rückwärtsgang
bzw. die Rückfahrstufe mit dem Schalt-
bzw. dem Wählhebel eingeschaltet wird.

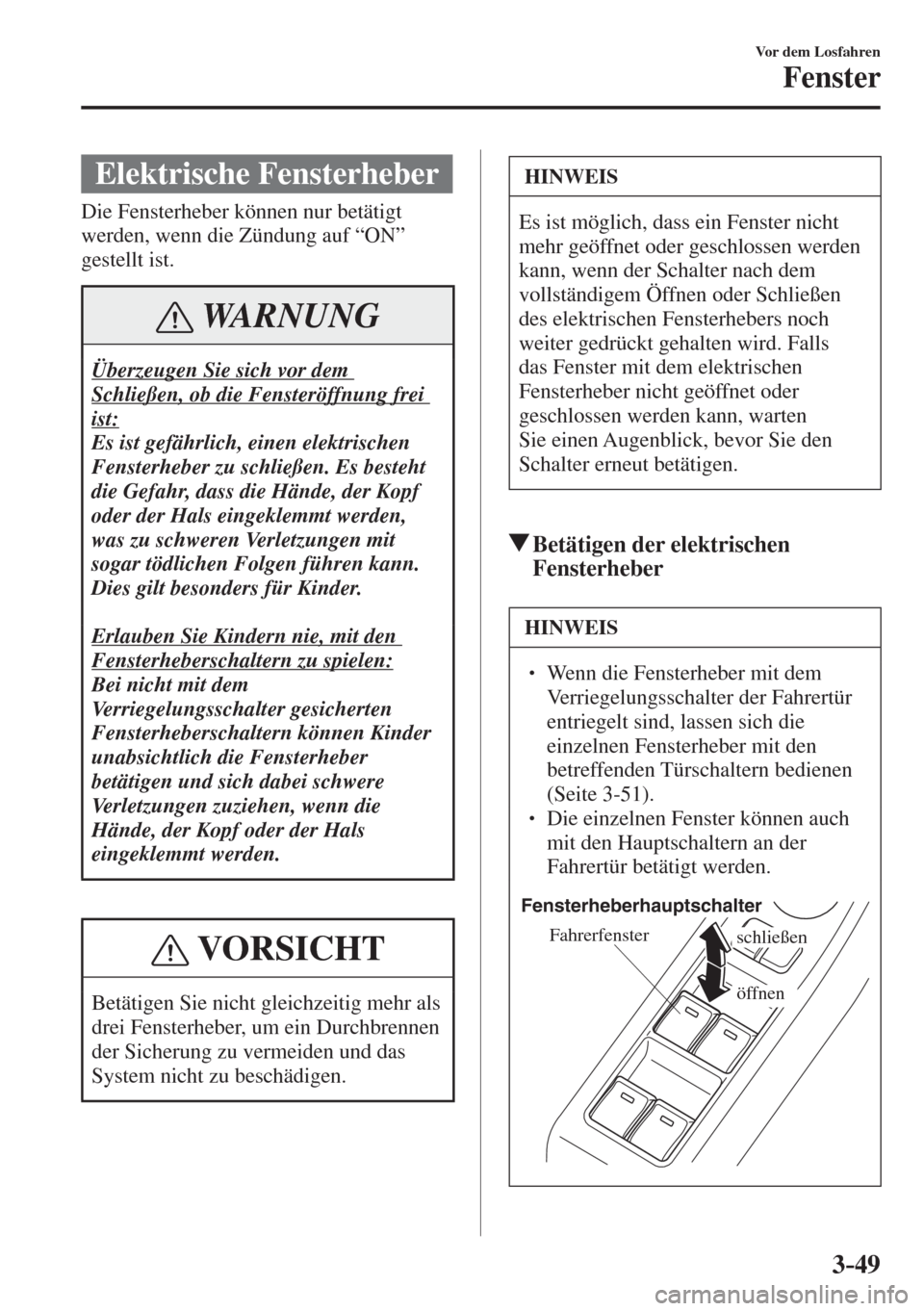

3–49
Vor dem Losfahren
Fenster
Elektrische Fensterheber
Die Fensterheber können nur betätigt
werden, wenn die Zündung auf “ON”
gestellt ist.
WARNUNG
Überzeugen Sie sich vor dem
Schließen, ob die Fensteröffnung frei
ist:
Es ist gefährlich, einen elektrischen
Fensterheber zu schließen. Es besteht
die Gefahr, dass die Hände, der Kopf
oder der Hals eingeklemmt werden,
was zu schweren Verletzungen mit
sogar tödlichen Folgen führen kann.
Dies gilt besonders für Kinder.

Erlauben Sie Kindern nie, mit den
Fensterheberschaltern zu spielen:
Bei nicht mit dem
Verriegelungsschalter gesicherten
Fensterheberschaltern können Kinder
unabsichtlich die Fensterheber
betätigen und sich dabei schwere
Verletzungen zuziehen, wenn die
Hände, der Kopf oder der Hals
eingeklemmt werden.
VORSICHT
Betätigen Sie nicht gleichzeitig mehr als
drei Fensterheber, um ein Durchbrennen
der Sicherung zu vermeiden und das
System nicht zu beschädigen.
HINWEIS
Es ist möglich, dass ein Fenster nicht
mehr geöffnet oder geschlossen werden
kann, wenn der Schalter nach dem
vollständigem Öffnen oder Schließen
des elektrischen Fensterhebers noch
weiter gedrückt gehalten wird. Falls
das Fenster mit dem elektrischen
Fensterheber nicht geöffnet oder
geschlossen werden kann, warten
Sie einen Augenblick, bevor Sie den
Schalter erneut betätigen.
Betätigen der elektrischen
Fensterheber
HINWEIS
  Wenn die Fensterheber mit dem
Verriegelungsschalter der Fahrertür
entriegelt sind, lassen sich die
einzelnen Fensterheber mit den
betreffenden Türschaltern bedienen
(Seite 3-51 ).
  Die einzelnen Fenster können auch
mit den Hauptschaltern an der
Fahrertür betätigt werden.
Fahrerfenster
öffnen schließen Fensterheberhauptschalter

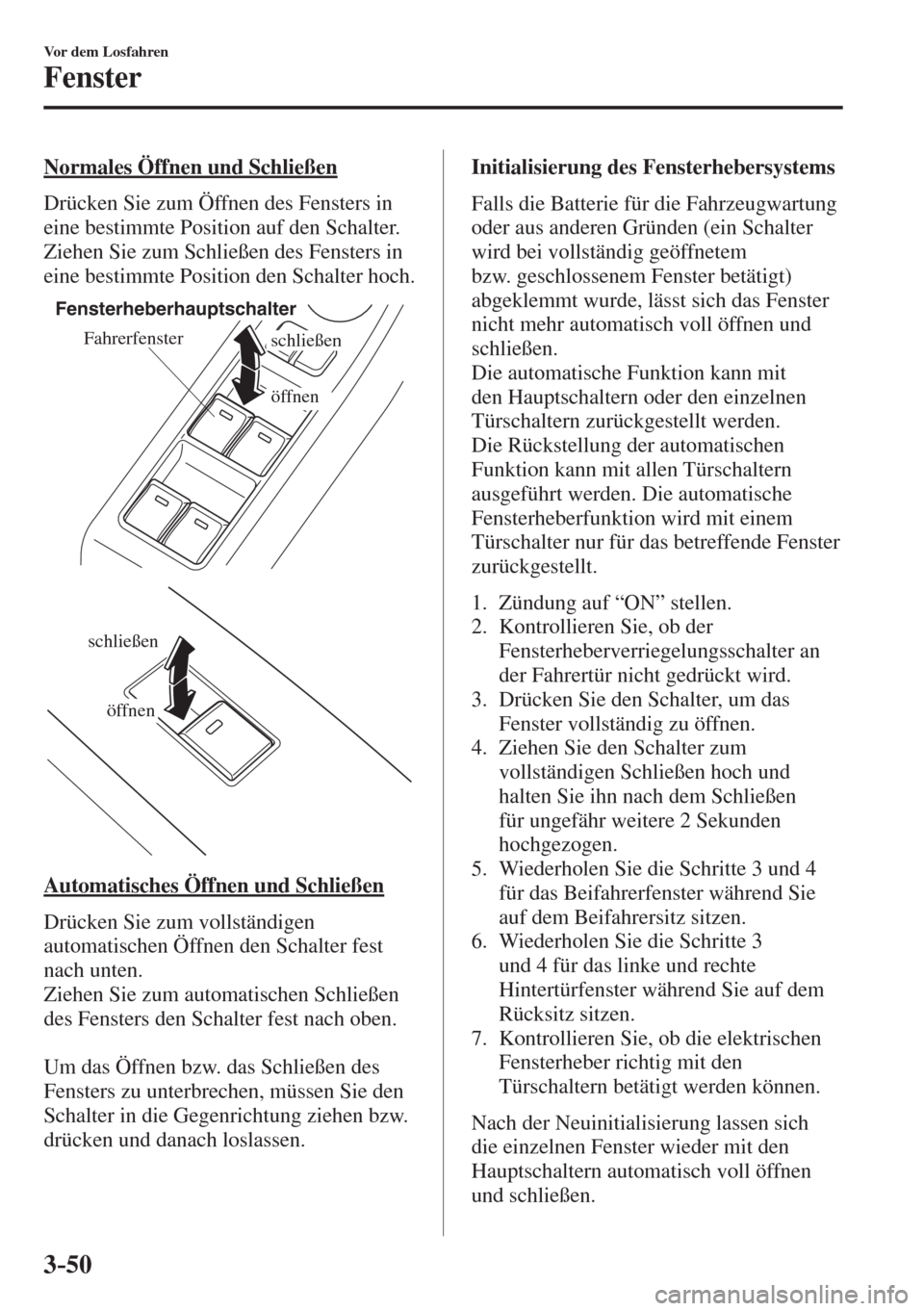

3–50
Vor dem Losfahren
Fenster
Normales Öffnen und Schließen
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter hoch.

Fahrerfenster
öffnen schließen Fensterheberhauptschalter


schließen
öffnen

Automatisches Öffnen und Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Schalter fest
nach unten.
Ziehen Sie zum automatischen Schließen
des Fensters den Schalter fest nach oben.

Um das Öffnen bzw. das Schließen des
Fensters zu unterbrechen, müssen Sie den
Schalter in die Gegenrichtung ziehen bzw.
drücken und danach loslassen. Initialisierung des Fensterhebersystems
Falls die Batterie für die Fahrzeugwartung
oder aus anderen Gründen (ein Schalter
wird bei vollständig geöffnetem
bzw. geschlossenem Fenster betätigt)
abgeklemmt wurde, lässt sich das Fenster
nicht mehr automatisch voll öffnen und
schließen.
Die automatische Funktion kann mit
den Hauptschaltern oder den einzelnen
Türschaltern zurückgestellt werden.
Die Rückstellung der automatischen
Funktion kann mit allen Türschaltern
ausgeführt werden. Die automatische
Fensterheberfunktion wird mit einem
Türschalter nur für das betreffende Fenster
zurückgestellt.

1. Zündung auf “ON” stellen.
2. Kontrollieren Sie, ob der
Fensterheberverriegelungsschalter an
der Fahrertür nicht gedrückt wird.
3. Drücken Sie den Schalter, um das
Fenster vollständig zu öffnen.
4. Ziehen Sie den Schalter zum
vollständigen Schließen hoch und
halten Sie ihn nach dem Schließen
für ungefähr weitere 2 Sekunden
hochgezogen.
5. Wiederholen Sie die Schritte 3 und 4
für das Beifahrerfenster während Sie
auf dem Beifahrersitz sitzen.
6. Wiederholen Sie die Schritte 3
und 4 für das linke und rechte
Hintertürfenster während Sie auf dem
Rücksitz sitzen.
7. Kontrollieren Sie, ob die elektrischen
Fensterheber richtig mit den
Türschaltern betätigt werden können.

Nach der Neuinitialisierung lassen sich
die einzelnen Fenster wieder mit den
Hauptschaltern automatisch voll öffnen
und schließen.


3–51
Vor dem Losfahren
Fenster
Einklemmsicheres Fenster
Falls Hände, der Kopf oder Gegenstände
beim manuellen oder beim automatischen
Schließen eingeklemmt werden, wird das
Schließen unterbrochen und das Fenster
öffnet sich wieder halb.
WARNUNG
Kontrollieren Sie, dass unmittelbar vor
dem vollständigen Schließen oder beim
Hochziehen des Fensterheberschalters
das Fenster nicht blockiert wird:
Das Blockieren eines Fensterhebers
unmittelbar vor dem vollständigen
Schließen oder beim Hochziehen des
Fensterheberschalters ist gefährlich.
In diesem Fall kann mit der
Einklemmsicherung das vollständige
Schließen des Fensters nicht
verhindert werden. Beim Einklemmen
von Fingern besteht eine hohe
Verletzungsgefahr.
HINWEIS
  Je nach Fahrbedingungen kann
das Schließen eines Fensters durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das Blockieren
hat, unterbrochen werden.
 Für den Fall, dass die
Einklemmsicherung anspricht
und sich das Fenster nicht mehr
automatisch schließen lässt, können
Sie den Schalter voll angezogen
festhalten, um das Fenster zu
schließen.
  Die Einklemmsicherung ist erst nach
dem Zurückstellen des Systems
wieder betriebsbereit.
Bedienung des elektrischen
Fensterhebers bei abgestelltem Motor
Die elektrischen Fensterheber lassen
sich bis ungefähr 40 Sekunden nach dem
Zurückstellen der Zündung von “ON”
auf aus betätigen. Bei einer geöffneten
Tür kann der Fensterheber nicht betätigt
werden.
HINWEIS
Für das Schließen bei abgestelltem
Motor muss der Schalter hochgezogen
werden, bis das Fenster vollständig
geschlossen ist, weil die Funktion zum
automatischen Schließen nicht zur
Verfügung steht.
Fensterheberverriegelungsschalter
Mit dieser Funktion wird der Betrieb
der elektrischen Fensterheber, außer
für das Fahrerfenster, gesperrt. Stellen
Sie bei Anwesenheit von Kindern
im Fahrzeug diesen Schalter in die
Verriegelungsposition.
Verriegelte Position (gedrückte Taste):
Nur der Fensterheber des Fahrerfensters
lässt sich betätigen.
Nicht verriegelte Position (nicht
gedrückte Taste):
Die Fensterheber von allen Türen lassen
sich betätigen.

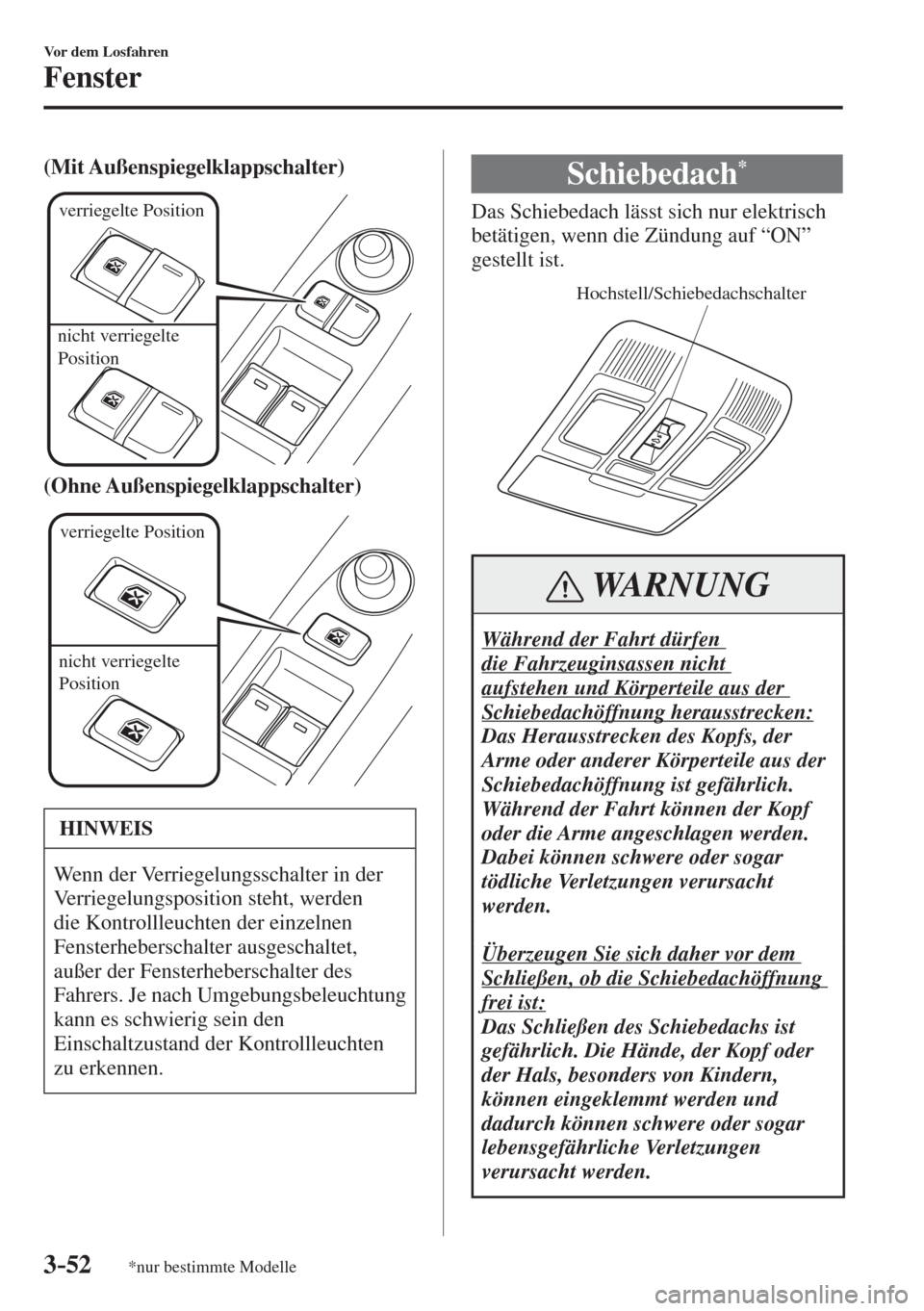

3–52
Vor dem Losfahren
Fenster
*nur bestimmte Modelle
(Mit Außenspiegelklappschalter)

verriegelte Position
nicht verriegelte
Position

(Ohne Außenspiegelklappschalter)

verriegelte Position
nicht verriegelte
Position

HINWEIS
Wenn der Verriegelungsschalter in der
Verriegelungsposition steht, werden
die Kontrollleuchten der einzelnen
Fensterheberschalter ausgeschaltet,
außer der Fensterheberschalter des
Fahrers. Je nach Umgebungsbeleuchtung
kann es schwierig sein den
Einschaltzustand der Kontrollleuchten
zu erkennen.
Schiebedach *
Das Schiebedach lässt sich nur elektrisch
betätigen, wenn die Zündung auf “ON”
gestellt ist.

Hochstell/Schiebedachschalter

WARNUNG
Während der Fahrt dürfen
die Fahrzeuginsassen nicht
aufstehen und Körperteile aus der
Schiebedachöffnung herausstrecken:
Das Herausstrecken des Kopfs, der
Arme oder anderer Körperteile aus der
Schiebedachöffnung ist gefährlich.
Während der Fahrt können der Kopf
oder die Arme angeschlagen werden.
Dabei können schwere oder sogar
tödliche Verletzungen verursacht
werden.

Überzeugen Sie sich daher vor dem
Schließen, ob die Schiebedachöffnung
frei ist:
Das Schließen des Schiebedachs ist
gefährlich. Die Hände, der Kopf oder
der Hals, besonders von Kindern,
können eingeklemmt werden und
dadurch können schwere oder sogar
lebensgefährliche Verletzungen
verursacht werden.


3–53

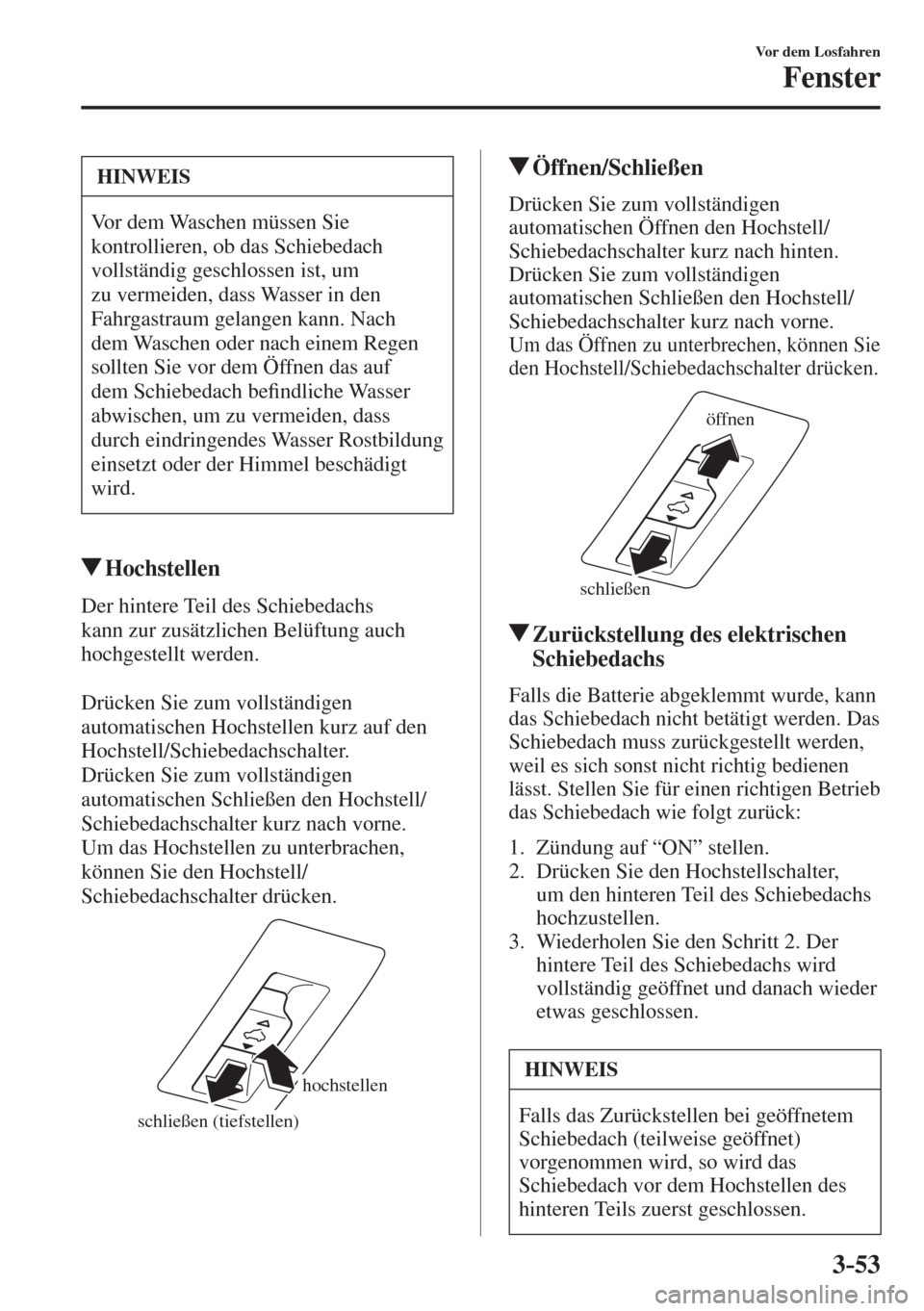

Vor dem Losfahren
Fenster
HINWEIS
Vor dem Waschen müssen Sie
kontrollieren, ob das Schiebedach
vollständig geschlossen ist, um
zu vermeiden, dass Wasser in den
Fahrgastraum gelangen kann. Nach
dem Waschen oder nach einem Regen
sollten Sie vor dem Öffnen das auf
dem Schiebedach be¿ ndliche Wasser
abwischen, um zu vermeiden, dass
durch eindringendes Wasser Rostbildung
einsetzt oder der Himmel beschädigt
wird.
Hochstellen
Der hintere Teil des Schiebedachs
kann zur zusätzlichen Belüftung auch
hochgestellt werden.

Drücken Sie zum vollständigen
automatischen Hochstellen kurz auf den
Hochstell/Schiebedachschalter.
Drücken Sie zum vollständigen
automatischen Schließen den Hochstell/
Schiebedachschalter kurz nach vorne.
Um das Hochstellen zu unterbrachen,
können Sie den Hochstell/
Schiebedachschalter drücken.

schließen (tiefstellen)
hochstellen

Öffnen/Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Hochstell/
Schiebedachschalter kurz nach hinten.
Drücken Sie zum vollständigen
automatischen Schließen den Hochstell/
Schiebedachschalter kurz nach vorne.

Um das Öffnen zu unterbrechen, können Sie
den Hochstell/Schiebedachschalter drücken.
schließenöffnen
Zurückstellung des elektrischen
Schiebedachs
Falls die Batterie abgeklemmt wurde, kann
das Schiebedach nicht betätigt werden. Das
Schiebedach muss zurückgestellt werden,
weil es sich sonst nicht richtig bedienen
lässt. Stellen Sie für einen richtigen Betrieb
das Schiebedach wie folgt zurück:

1. Zündung auf “ON” stellen.
2. Drücken Sie den Hochstellschalter,
um den hinteren Teil des Schiebedachs
hochzustellen.
3. Wiederholen Sie den Schritt 2. Der
hintere Teil des Schiebedachs wird
vollständig geöffnet und danach wieder
etwas geschlossen.

HINWEIS
Falls das Zurückstellen bei geöffnetem
Schiebedach (teilweise geöffnet)
vorgenommen wird, so wird das
Schiebedach vor dem Hochstellen des
hinteren Teils zuerst geschlossen.


3–54
Vor dem Losfahren
Fenster
Schiebedacheinklemmsicherung
Wird beim Schließen des Schiebedachs
eine Hand, der Kopf oder ein Gegenstand
eingeklemmt, so wird das Schließen
unterbrochen und das Schiebedach bewegt
sich in die Gegenrichtung.
WARNUNG
Kontrollieren Sie, ob das Schiebedach
unmittelbar vor Erreichen der
vollständig geschlossenen Position
nicht blockiert wird:
Das Blockieren des Schiebedachs
unmittelbar vor dem vollständigen
Schließen ist gefährlich.
In diesem Fall kann mit der
Einklemmsicherung das Schließen des
Schiebedachs nicht verhindert werden.
Beim Einklemmen von Fingern besteht
eine hohe Verletzungsgefahr.
HINWEIS
  Je nach Fahrbedingungen kann das
Schließen des Schiebedachs durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das Blockieren
hat, unterbrochen werden.
  Während dem Initialisieren
des Schiebedachs ist die
Einklemmsicherung außer Funktion
gesetzt.
Lichtschutz
Der Lichtschutz kann von Hand geöffnet
oder geschlossen werden.

Beim Öffnen des Schiebedachs wird der
Lichtschutz automatisch mitgeöffnet,
beim Schließen des Schiebedachs muss
der Lichtschutz von Hand geschlossen
werden.

Lichtschutz

VORSICHT
  Der Lichtschutz kann nicht
hochgestellt werden. Drücken Sie
deshalb den Lichtschutz nicht nach
oben, um ihn nicht zu beschädigen.
  Schließen Sie während dem Öffnen
des Schiebedachs den Lichtschutz
nicht. Wenn der Lichtschutz mit
Gewalt geschlossen wird, kann er
beschädigt werden.
