MAZDA MODEL 6 2016 Betriebsanleitung (in German)

4–99
Beim Fahren
Bremsen

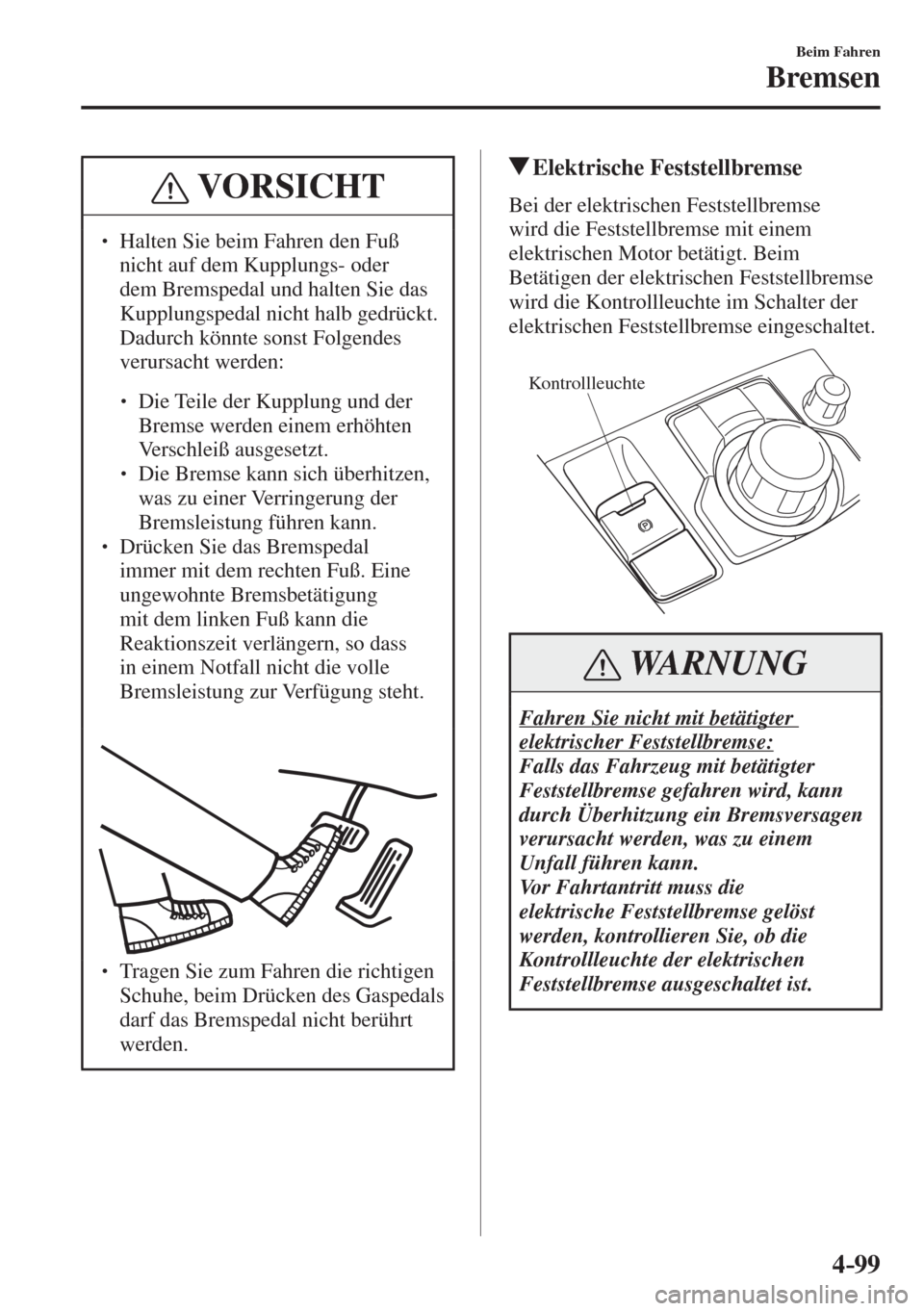

VORSICHT
  Halten Sie beim Fahren den Fuß
nicht auf dem Kupplungs- oder
dem Bremspedal und halten Sie das
Kupplungspedal nicht halb gedrückt.
Dadurch könnte sonst Folgendes
verursacht werden:



 Die Teile der Kupplung und der
Bremse werden einem erhöhten
Verschleiß ausgesetzt.



 Die Bremse kann sich überhitzen,
was zu einer Verringerung der
Bremsleistung führen kann.

 Drücken Sie das Bremspedal
immer mit dem rechten Fuß. Eine
ungewohnte Bremsbetätigung
mit dem linken Fuß kann die
Reaktionszeit verlängern, so dass
in einem Notfall nicht die volle
Bremsleistung zur Verfügung steht.

  Tragen Sie zum Fahren die richtigen
Schuhe, beim Drücken des Gaspedals
darf das Bremspedal nicht berührt
werden.
Elektrische Feststellbremse
Bei der elektrischen Feststellbremse
wird die Feststellbremse mit einem
elektrischen Motor betätigt. Beim
Betätigen der elektrischen Feststellbremse
wird die Kontrollleuchte im Schalter der
elektrischen Feststellbremse eingeschaltet.

Kontrollleuchte

WARNUNG
Fahren Sie nicht mit betätigter
elektrischer Feststellbremse:
Falls das Fahrzeug mit betätigter
Feststellbremse gefahren wird, kann
durch Überhitzung ein Bremsversagen
verursacht werden, was zu einem
Unfall führen kann.
Vor Fahrtantritt muss die
elektrische Feststellbremse gelöst
werden, kontrollieren Sie, ob die
Kontrollleuchte der elektrischen
Feststellbremse ausgeschaltet ist.


4–10 0
Beim Fahren
Bremsen

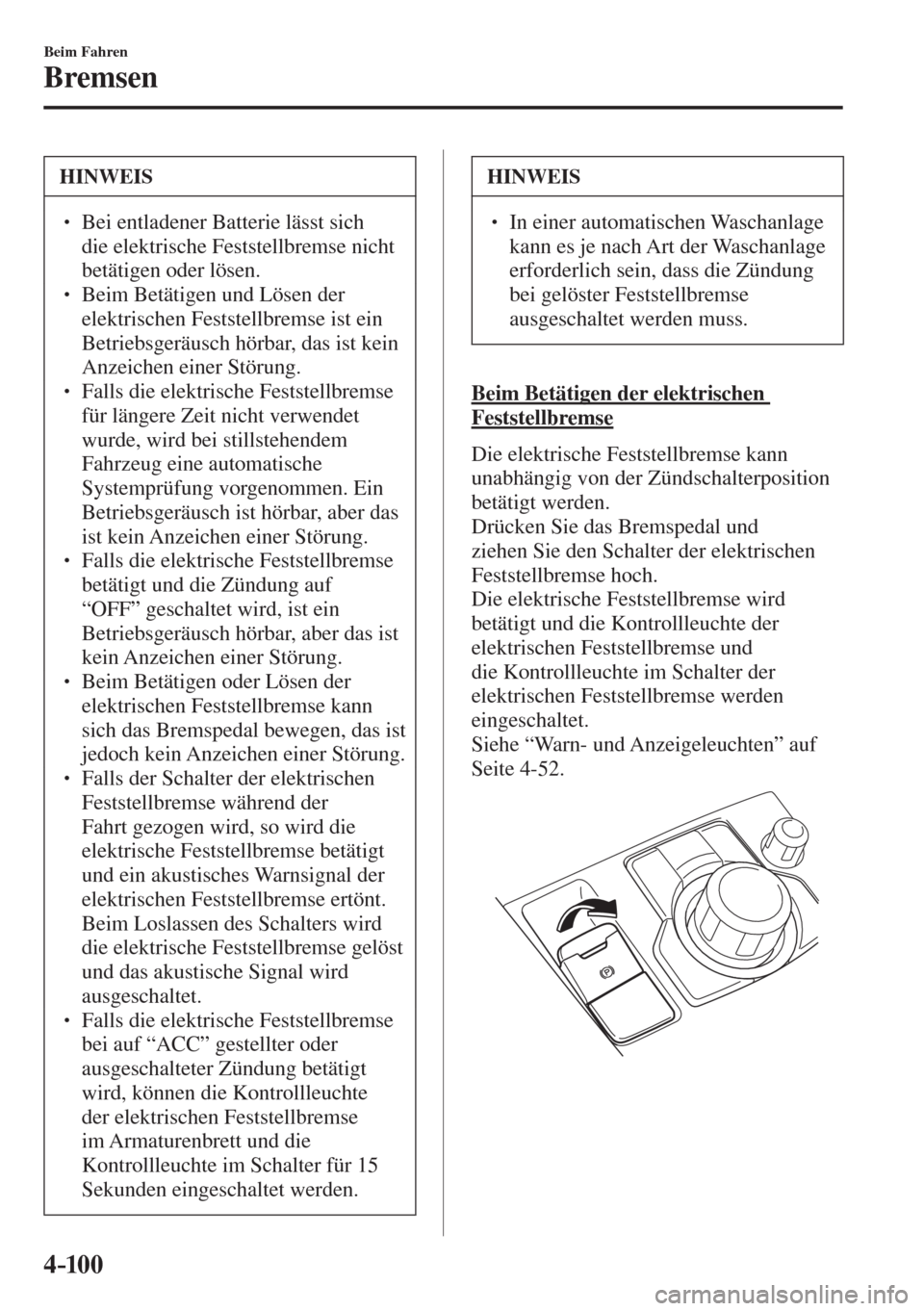

HINWEIS
  Bei entladener Batterie lässt sich
die elektrische Feststellbremse nicht
betätigen oder lösen.
  Beim Betätigen und Lösen der
elektrischen Feststellbremse ist ein
Betriebsgeräusch hörbar, das ist kein
Anzeichen einer Störung.
  Falls die elektrische Feststellbremse
für längere Zeit nicht verwendet
wurde, wird bei stillstehendem
Fahrzeug eine automatische
Systemprüfung vorgenommen. Ein
Betriebsgeräusch ist hörbar, aber das
ist kein Anzeichen einer Störung.
  Falls die elektrische Feststellbremse
betätigt und die Zündung auf
“OFF” geschaltet wird, ist ein
Betriebsgeräusch hörbar, aber das ist
kein Anzeichen einer Störung.
  Beim Betätigen oder Lösen der
elektrischen Feststellbremse kann
sich das Bremspedal bewegen, das ist
jedoch kein Anzeichen einer Störung.
  Falls der Schalter der elektrischen
Feststellbremse während der
Fahrt gezogen wird, so wird die
elektrische Feststellbremse betätigt
und ein akustisches Warnsignal der
elektrischen Feststellbremse ertönt.
Beim Loslassen des Schalters wird
die elektrische Feststellbremse gelöst
und das akustische Signal wird
ausgeschaltet.
  Falls die elektrische Feststellbremse
bei auf “ACC” gestellter oder
ausgeschalteter Zündung betätigt
wird, können die Kontrollleuchte
der elektrischen Feststellbremse
im Armaturenbrett und die
Kontrollleuchte im Schalter für 15
Sekunden eingeschaltet werden.
HINWEIS
  In einer automatischen Waschanlage
kann es je nach Art der Waschanlage
erforderlich sein, dass die Zündung
bei gelöster Feststellbremse
ausgeschaltet werden muss.
Beim Betätigen der elektrischen
Feststellbremse
Die elektrische Feststellbremse kann
unabhängig von der Zündschalterposition
betätigt werden.
Drücken Sie das Bremspedal und
ziehen Sie den Schalter der elektrischen
Feststellbremse hoch.
Die elektrische Feststellbremse wird
betätigt und die Kontrollleuchte der
elektrischen Feststellbremse und
die Kontrollleuchte im Schalter der
elektrischen Feststellbremse werden
eingeschaltet.
Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-52 .

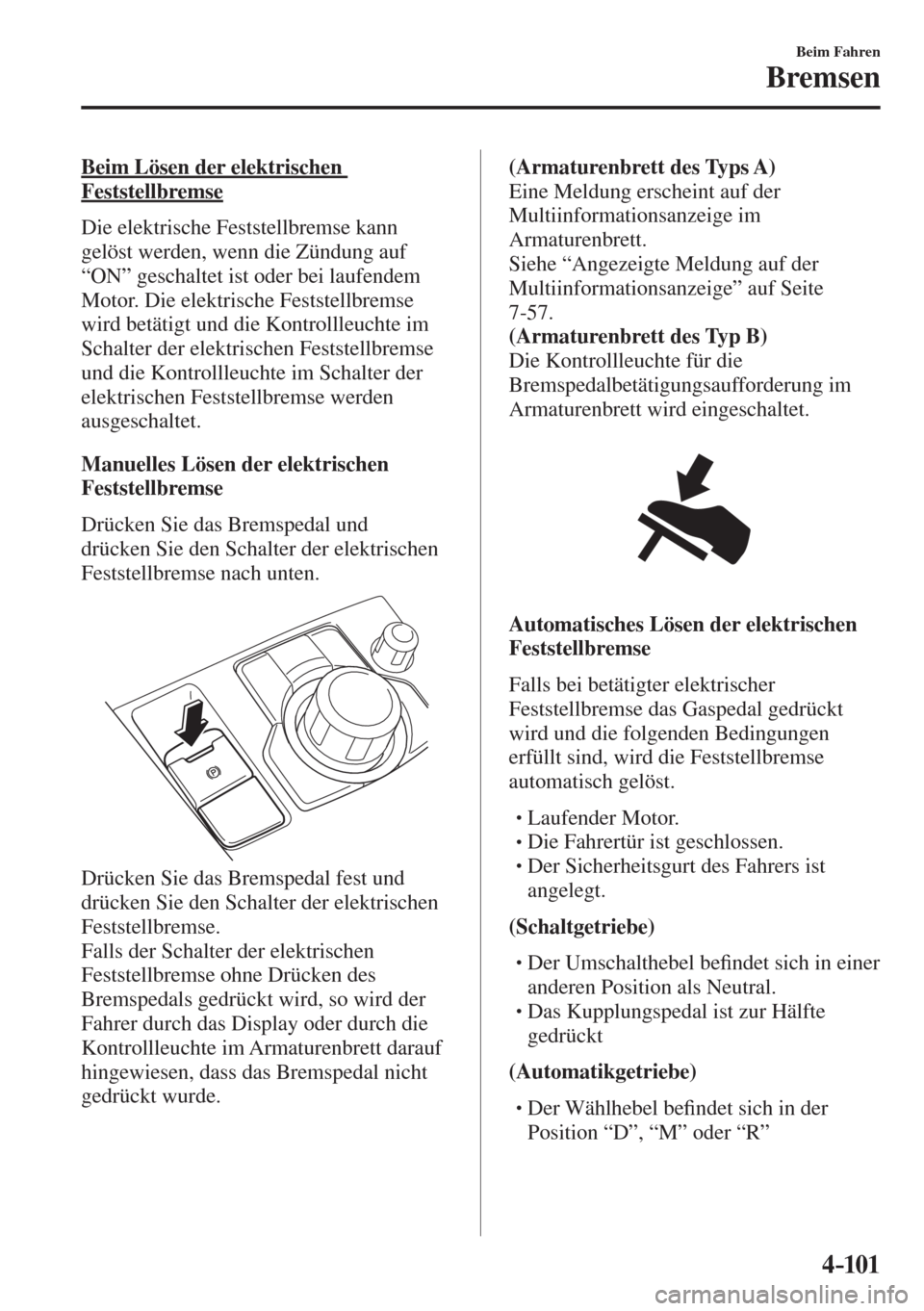

4–101
Beim Fahren
Bremsen
Beim Lösen der elektrischen
Feststellbremse
Die elektrische Feststellbremse kann
gelöst werden, wenn die Zündung auf
“ON” geschaltet ist oder bei laufendem
Motor. Die elektrische Feststellbremse
wird betätigt und die Kontrollleuchte im
Schalter der elektrischen Feststellbremse
und die Kontrollleuchte im Schalter der
elektrischen Feststellbremse werden
ausgeschaltet.
Manuelles Lösen der elektrischen
Feststellbremse
Drücken Sie das Bremspedal und
drücken Sie den Schalter der elektrischen
Feststellbremse nach unten.


Drücken Sie das Bremspedal fest und
drücken Sie den Schalter der elektrischen
Feststellbremse.
Falls der Schalter der elektrischen
Feststellbremse ohne Drücken des
Bremspedals gedrückt wird, so wird der
Fahrer durch das Display oder durch die
Kontrollleuchte im Armaturenbrett darauf
hingewiesen, dass das Bremspedal nicht
gedrückt wurde. (Armaturenbrett des Typs A)
Eine Meldung erscheint auf der
Multiinformationsanzeige im
Armaturenbrett.
Siehe “Angezeigte Meldung auf der
Multiinformationsanzeige” auf Seite
7-57 .
(Armaturenbrett des Typ B)
Die Kontrollleuchte für die
Bremspedalbetätigungsaufforderung im
Armaturenbrett wird eingeschaltet.


Automatisches Lösen der elektrischen
Feststellbremse
Falls bei betätigter elektrischer
Feststellbremse das Gaspedal gedrückt
wird und die folgenden Bedingungen
erfüllt sind, wird die Feststellbremse
automatisch gelöst.



 Laufender Motor.



 Die Fahrertür ist geschlossen.



 Der Sicherheitsgurt des Fahrers ist
angelegt.

(Schaltgetriebe)



 Der Umschalthebel be¿ ndet sich in einer
anderen Position als Neutral.



 Das Kupplungspedal ist zur Hälfte
gedrückt

(Automatikgetriebe)



 Der Wählhebel be¿ ndet sich in der
Position “D”, “M” oder “R”



4–102
Beim Fahren
Bremsen

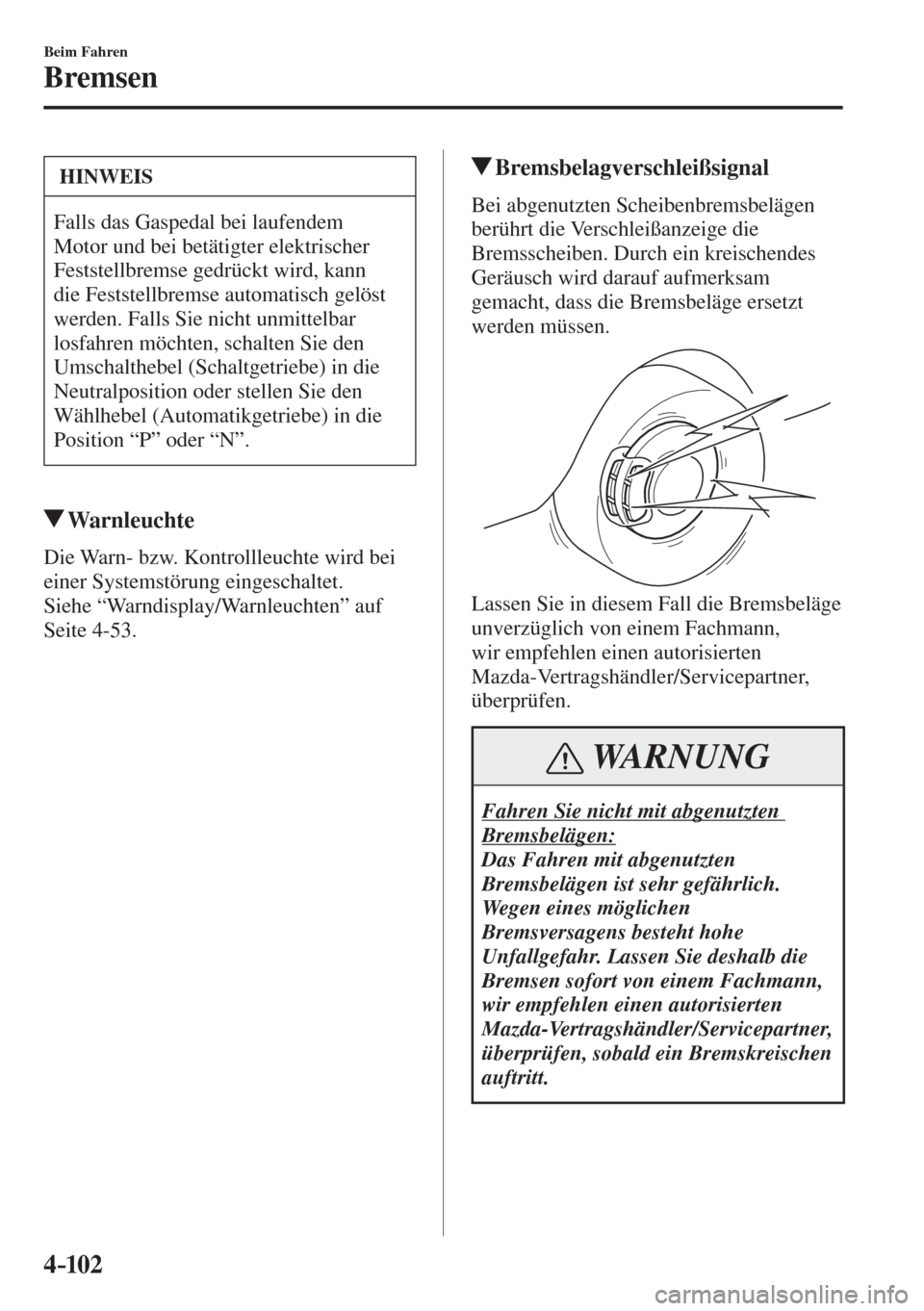

HINWEIS
Falls das Gaspedal bei laufendem
Motor und bei betätigter elektrischer
Feststellbremse gedrückt wird, kann
die Feststellbremse automatisch gelöst
werden. Falls Sie nicht unmittelbar
losfahren möchten, schalten Sie den
Umschalthebel (Schaltgetriebe) in die
Neutralposition oder stellen Sie den
Wählhebel (Automatikgetriebe) in die
Position “P” oder “N”.
Warnleuchte
Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
Bremsbelagverschleißsignal
Bei abgenutzten Scheibenbremsbelägen
berührt die Verschleißanzeige die
Bremsscheiben. Durch ein kreischendes
Geräusch wird darauf aufmerksam
gemacht, dass die Bremsbeläge ersetzt
werden müssen.


Lassen Sie in diesem Fall die Bremsbeläge
unverzüglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen.
WARNUNG
Fahren Sie nicht mit abgenutzten
Bremsbelägen:
Das Fahren mit abgenutzten
Bremsbelägen ist sehr gefährlich.
Wegen eines möglichen
Bremsversagens besteht hohe
Unfallgefahr. Lassen Sie deshalb die
Bremsen sofort von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen, sobald ein Bremskreischen
auftritt.


4–103
Beim Fahren
Bremsen
Bremskraftunterstützung
Bei Notbremsungen oder wenn es
notwendig ist, das Bremspedal mit
größerer Kraft zu betätigen, hilft
die Bremskraftunterstützung die
Bremsleistung zu steigern.

Beim starken oder sehr raschen Drücken
des Bremspedals sprechen die Bremsen
stärker an.
HINWEIS
  Beim starken oder sehr raschen
Drücken des Bremspedals
fühlt sich das Pedal weich an,
die Bremsen sprechen jedoch
stärker an. Dies ist normal für die
Bremskraftunterstützung und ist
nicht ein Störungsanzeichen.
  Beim starken oder sehr raschen
Drücken des Bremspedals treten
Geräusche vom Betrieb des Motors
bzw. der Pumpe auf. Dies ist normal
für die Bremskraftunterstützung und
ist nicht ein Störungsanzeichen.
  Die Bremskraftunterstützung ist
kein Ersatz für die Funktionalität des
Hauptbremssystems.
Adaptives
Bremslichtsystem
Das Fahrzeug ist mit einem adaptiven
Bremslichtsystem ausgerüstet, das
eine Notbremsung erfasst, wenn das
Bremspedal mit größerer Kraft als zum
normalen Bremsen gedrückt wird. Falls
das System eine solche Situation feststellt,
blinken alle Blinkleuchten in rascher
Folge, um die nachfolgenden Fahrzeuge
zu warnen.
Beim Loslassen des Bremspedals oder
wenn das System feststellt, dass das
Bremspedal zum Abbremsen nicht mehr
mit so großer Kraft betätigt wird, wird
dieser Zustand aufgehoben.
HINWEIS
  Falls das Fahrzeug mit rasch
blinkenden Blinkleuchten zum
Stillstand kommt, werden die
Blinkleuchten auf das normale
Blinken umgeschaltet.
  Das adaptive Bremslichtsystem
funktioniert nicht, wenn die
Geschwindigkeit weniger als 60
km/h beträgt.
  Beim Betätigen des Bremspedals
auf einer glatten Straße kann das
adaptive Bremslichtsystem ausgelöst
werden, so dass alle Blinker und
Fahrspurwechselblinker blinken.


4–104
Beim Fahren
Bremsen

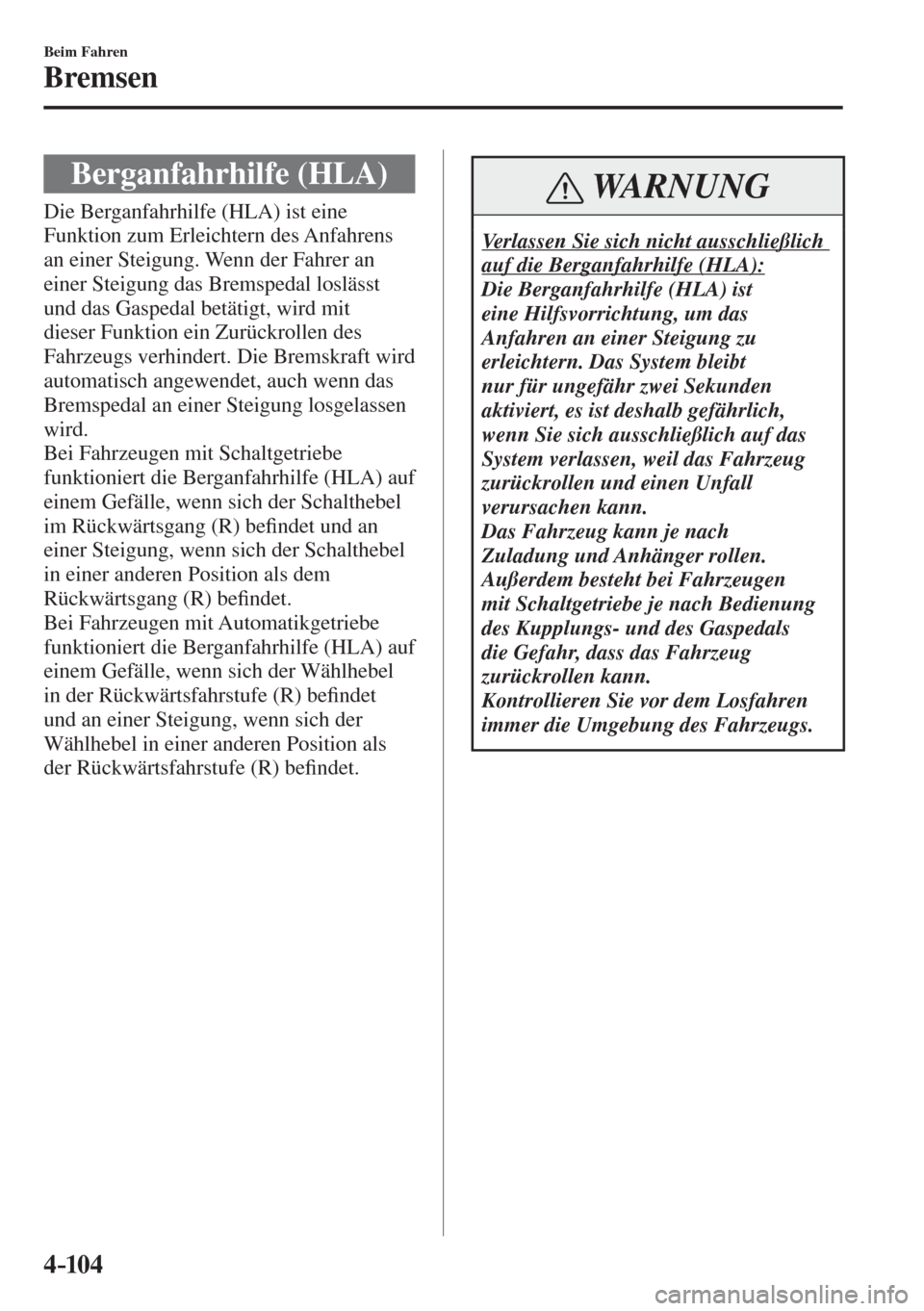

Berganfahrhilfe (HLA)
Die Berganfahrhilfe (HLA) ist eine
Funktion zum Erleichtern des Anfahrens
an einer Steigung. Wenn der Fahrer an
einer Steigung das Bremspedal loslässt
und das Gaspedal betätigt, wird mit
dieser Funktion ein Zurückrollen des
Fahrzeugs verhindert. Die Bremskraft wird
automatisch angewendet, auch wenn das
Bremspedal an einer Steigung losgelassen
wird.
Bei Fahrzeugen mit Schaltgetriebe
funktioniert die Berganfahrhilfe (HLA) auf
einem Gefälle, wenn sich der Schalthebel
im Rückwärtsgang (R) be¿ ndet und an
einer Steigung, wenn sich der Schalthebel
in einer anderen Position als dem
Rückwärtsgang (R) be¿ ndet.
Bei Fahrzeugen mit Automatikgetriebe
funktioniert die Berganfahrhilfe (HLA) auf
einem Gefälle, wenn sich der Wählhebel
in der Rückwärtsfahrstufe (R) be¿ ndet
und an einer Steigung, wenn sich der
Wählhebel in einer anderen Position als
der Rückwärtsfahrstufe (R) be¿ ndet. WARNUNG
Verlassen Sie sich nicht ausschließlich
auf die Berganfahrhilfe (HLA):
Die Berganfahrhilfe (HLA) ist
eine Hilfsvorrichtung, um das
Anfahren an einer Steigung zu
erleichtern. Das System bleibt
nur für ungefähr zwei Sekunden
aktiviert, es ist deshalb gefährlich,
wenn Sie sich ausschließlich auf das
System verlassen, weil das Fahrzeug
zurückrollen und einen Unfall
verursachen kann.
Das Fahrzeug kann je nach
Zuladung und Anhänger rollen.
Außerdem besteht bei Fahrzeugen
mit Schaltgetriebe je nach Bedienung
des Kupplungs- und des Gaspedals
die Gefahr, dass das Fahrzeug
zurückrollen kann.
Kontrollieren Sie vor dem Losfahren
immer die Umgebung des Fahrzeugs.


4–105
Beim Fahren
Bremsen

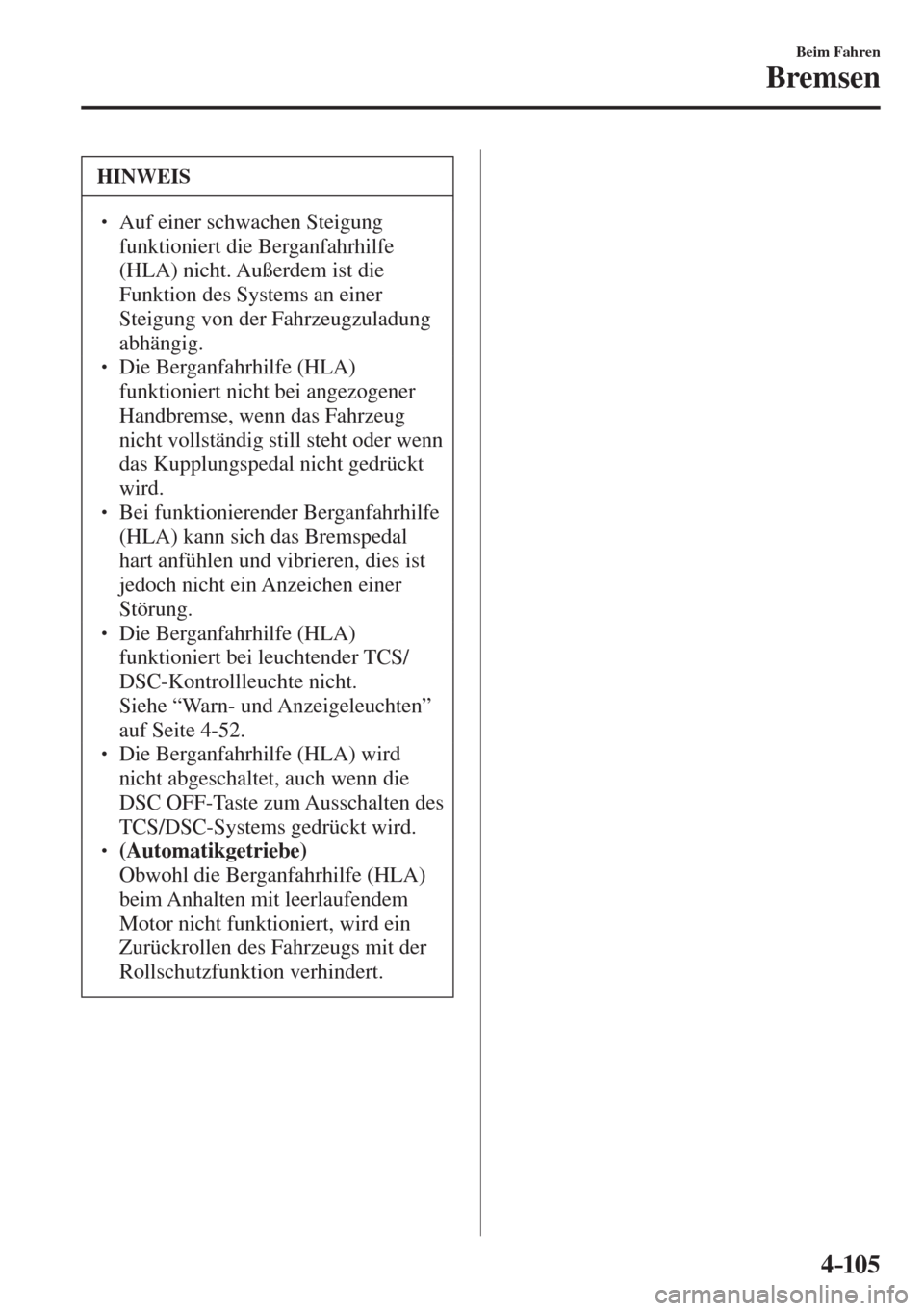

HINWEIS
  Auf einer schwachen Steigung
funktioniert die Berganfahrhilfe
(HLA) nicht. Außerdem ist die
Funktion des Systems an einer
Steigung von der Fahrzeugzuladung
abhängig.
  Die Berganfahrhilfe (HLA)
funktioniert nicht bei angezogener
Handbremse, wenn das Fahrzeug
nicht vollständig still steht oder wenn
das Kupplungspedal nicht gedrückt
wird.
  Bei funktionierender Berganfahrhilfe
(HLA) kann sich das Bremspedal
hart anfühlen und vibrieren, dies ist
jedoch nicht ein Anzeichen einer
Störung.
  Die Berganfahrhilfe (HLA)
funktioniert bei leuchtender TCS/
DSC-Kontrollleuchte nicht.
 Siehe “Warn- und Anzeigeleuchten”
auf Seite 4-52 .

 Die Berganfahrhilfe (HLA) wird
nicht abgeschaltet, auch wenn die
DSC OFF-Taste zum Ausschalten des
TCS/DSC-Systems gedrückt wird.
  (Automatikgetriebe)  Obwohl die Berganfahrhilfe (HLA)
beim Anhalten mit leerlaufendem
Motor nicht funktioniert, wird ein
Zurückrollen des Fahrzeugs mit der
Rollschutzfunktion verhindert.

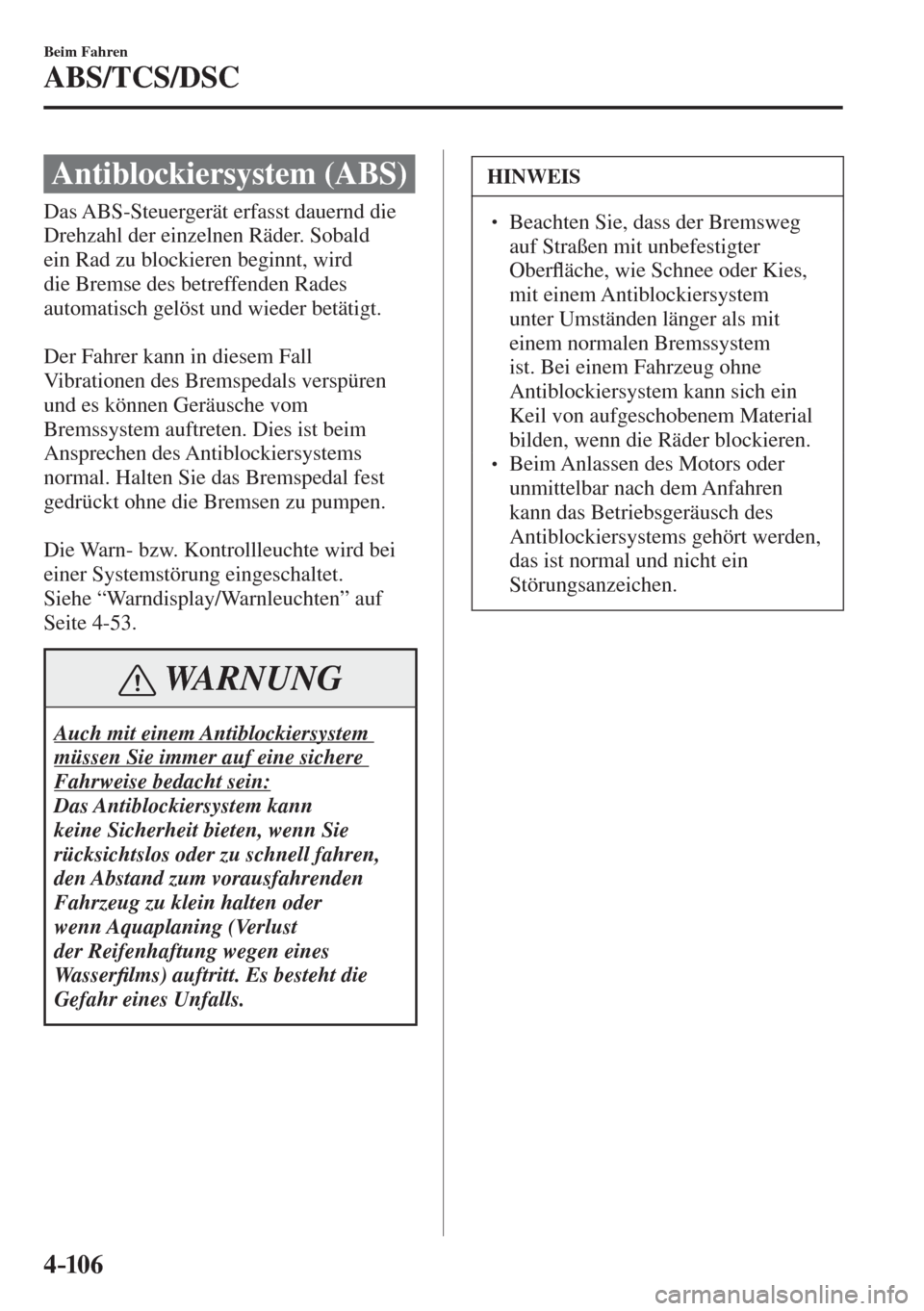

4–106
Beim Fahren
ABS/TCS/DSC
Antiblockiersystem (ABS)
Das ABS-Steuergerät erfasst dauernd die
Drehzahl der einzelnen Räder. Sobald
ein Rad zu blockieren beginnt, wird
die Bremse des betreffenden Rades
automatisch gelöst und wieder betätigt.

Der Fahrer kann in diesem Fall
Vibrationen des Bremspedals verspüren
und es können Geräusche vom
Bremssystem auftreten. Dies ist beim
Ansprechen des Antiblockiersystems
normal. Halten Sie das Bremspedal fest
gedrückt ohne die Bremsen zu pumpen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
WARNUNG
Auch mit einem Antiblockiersystem
müssen Sie immer auf eine sichere
Fahrweise bedacht sein:
Das Antiblockiersystem kann
keine Sicherheit bieten, wenn Sie
rücksichtslos oder zu schnell fahren,
den Abstand zum vorausfahrenden
Fahrzeug zu klein halten oder
wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wasser¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.
HINWEIS
  Beachten Sie, dass der Bremsweg
auf Straßen mit unbefestigter
OberÀ äche, wie Schnee oder Kies,
mit einem Antiblockiersystem
unter Umständen länger als mit
einem normalen Bremssystem
ist. Bei einem Fahrzeug ohne
Antiblockiersystem kann sich ein
Keil von aufgeschobenem Material
bilden, wenn die Räder blockieren.
  Beim Anlassen des Motors oder
unmittelbar nach dem Anfahren
kann das Betriebsgeräusch des
Antiblockiersystems gehört werden,
das ist normal und nicht ein
Störungsanzeichen.

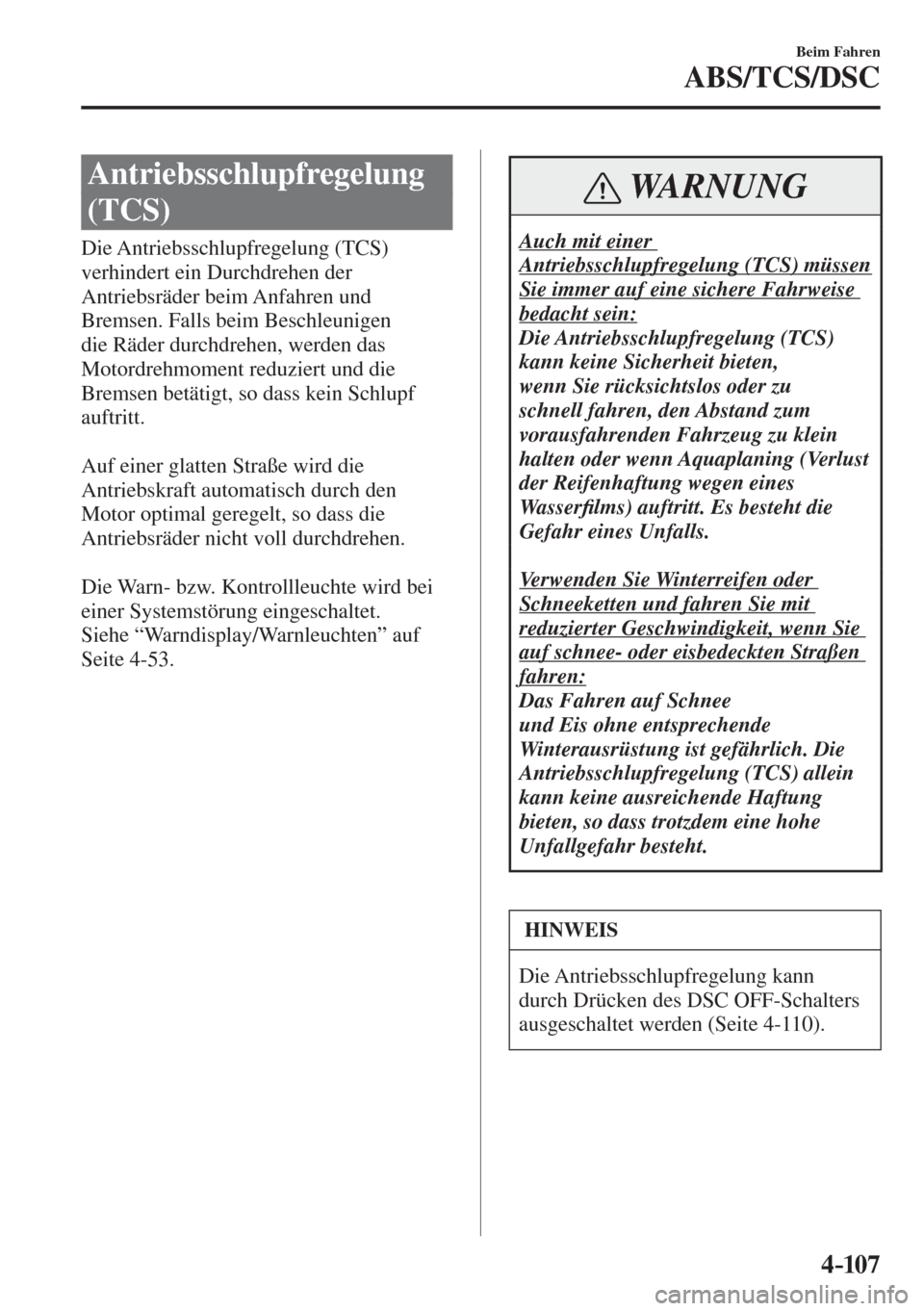

4–107
Beim Fahren
ABS/TCS/DSC
Antriebsschlupfregelung
(TCS)
Die Antriebsschlupfregelung (TCS)
verhindert ein Durchdrehen der
Antriebsräder beim Anfahren und
Bremsen. Falls beim Beschleunigen
die Räder durchdrehen, werden das
Motordrehmoment reduziert und die
Bremsen betätigt, so dass kein Schlupf
auftritt.

Auf einer glatten Straße wird die
Antriebskraft automatisch durch den
Motor optimal geregelt, so dass die
Antriebsräder nicht voll durchdrehen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
WARNUNG
Auch mit einer
Antriebsschlupfregelung (TCS) müssen
Sie immer auf eine sichere Fahrweise
bedacht sein:
Die Antriebsschlupfregelung (TCS)
kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wa s s e r¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.

Verwenden Sie Winterreifen oder
Schneeketten und fahren Sie mit
reduzierter Geschwindigkeit, wenn Sie
auf schnee- oder eisbedeckten Straßen
fahren:
Das Fahren auf Schnee
und Eis ohne entsprechende
Winterausrüstung ist gefährlich. Die
Antriebsschlupfregelung (TCS) allein
kann keine ausreichende Haftung
bieten, so dass trotzdem eine hohe
Unfallgefahr besteht.
HINWEIS
Die Antriebsschlupfregelung kann
durch Drücken des DSC OFF-Schalters
ausgeschaltet werden (Seite 4-110 ).

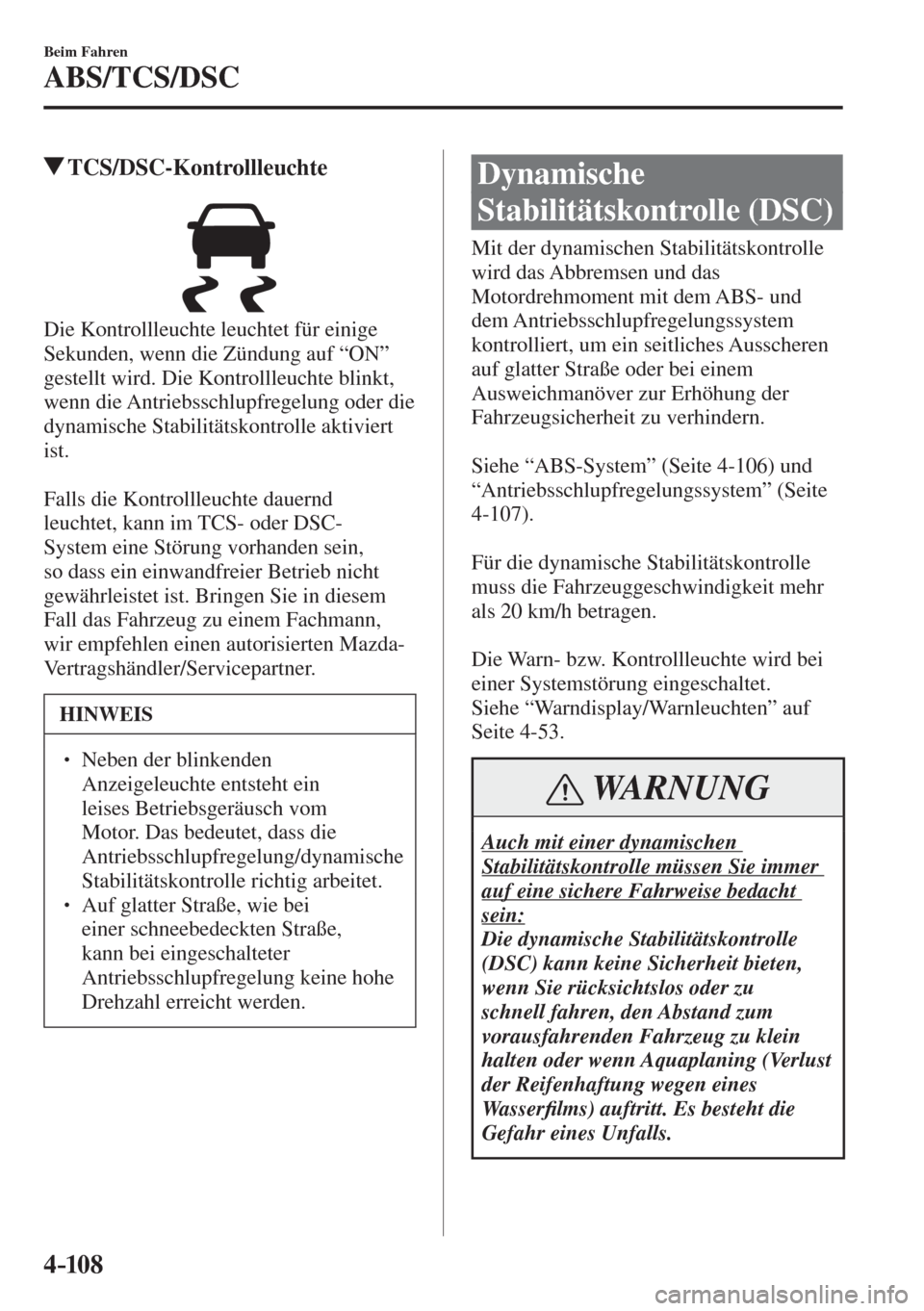

4–10 8
Beim Fahren
ABS/TCS/DSC
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
  Neben der blinkenden
Anzeigeleuchte entsteht ein
leises Betriebsgeräusch vom
Motor. Das bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
  Auf glatter Straße, wie bei
einer schneebedeckten Straße,
kann bei eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Dynamische
Stabilitätskontrolle (DSC)
Mit der dynamischen Stabilitätskontrolle
wird das Abbremsen und das
Motordrehmoment mit dem ABS- und
dem Antriebsschlupfregelungssystem
kontrolliert, um ein seitliches Ausscheren
auf glatter Straße oder bei einem
Ausweichmanöver zur Erhöhung der
Fahrzeugsicherheit zu verhindern.

Siehe “ABS-System” (Seite 4-106 ) und
“Antriebsschlupfregelungssystem” (Seite
4-107 ).

Für die dynamische Stabilitätskontrolle
muss die Fahrzeuggeschwindigkeit mehr
als 20 km/h betragen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
WARNUNG
Auch mit einer dynamischen
Stabilitätskontrolle müssen Sie immer
auf eine sichere Fahrweise bedacht
sein:
Die dynamische Stabilitätskontrolle
(DSC) kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wa s s e r¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.
