MAZDA MODEL 6 2016 Betriebsanleitung (in German)

4–129
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Adaptives
Frontbeleuchtungssystem
(AFS)
*
Das adaptive Frontbeleuchtungssystem
(AFS) schwenkt den Scheinwerferstrahl
bei eingeschalteten Scheinwerfern
automatisch nach links und rechts,
entsprechend dem Lenkradeinschlag.
HINWEIS
Der Fahrer eines entgegenkommenden
Fahrzeugs wird durch die Scheinwerfer
nicht geblendet, egal ob bei Links- oder
Rechtsverkehr. Aus diesem Grund ist
eine Neueinstellung der optischen Achse
der Scheinwerfer bei einem Wechsel
zwischen Links- und Rechtsverkehr
nicht notwendig.


4–130
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

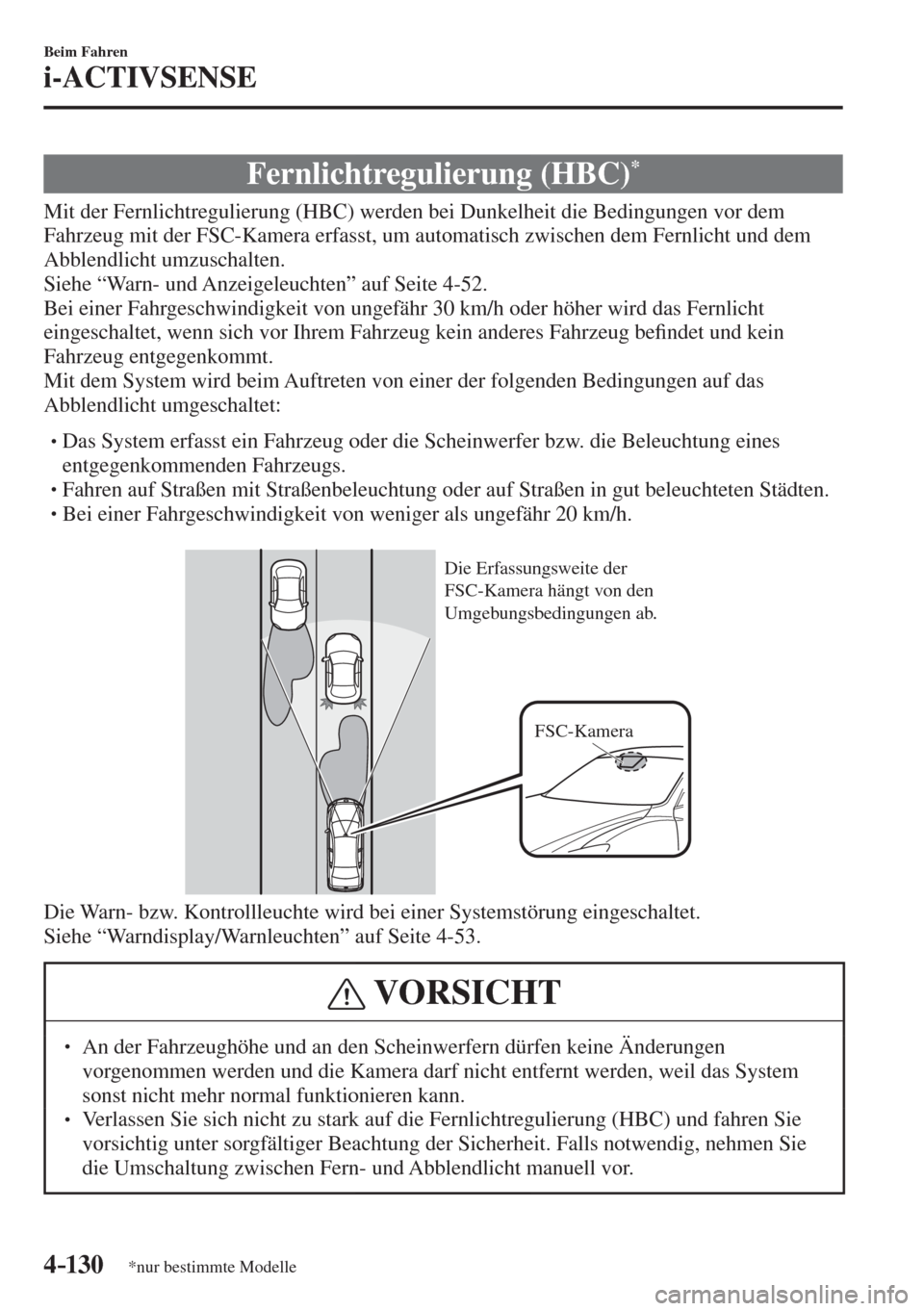

Fernlichtregulierung (HBC) *
Mit der Fernlichtregulierung (HBC) werden bei Dunkelheit die Bedingungen vor dem
Fahrzeug mit der FSC-Kamera erfasst, um automatisch zwischen dem Fernlicht und dem
Abblendlicht umzuschalten.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-52 .
Bei einer Fahrgeschwindigkeit von ungefähr 30 km/h oder höher wird das Fernlicht
eingeschaltet, wenn sich vor Ihrem Fahrzeug kein anderes Fahrzeug be¿ ndet und kein
Fahrzeug entgegenkommt.
Mit dem System wird beim Auftreten von einer der folgenden Bedingungen auf das
Abblendlicht umgeschaltet:



 Das System erfasst ein Fahrzeug oder die Scheinwerfer bzw. die Beleuchtung eines
entgegenkommenden Fahrzeugs.



 Fahren auf Straßen mit Straßenbeleuchtung oder auf Straßen in gut beleuchteten Städten.



 Bei einer Fahrgeschwindigkeit von weniger als ungefähr 20 km/h.

FSC-Kamera Die Erfassungsweite der
FSC-Kamera hängt von den
Umgebungsbedingungen ab.

Die Warn- bzw. Kontrollleuchte wird bei einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
VORSICHT
  An der Fahrzeughöhe und an den Scheinwerfern dürfen keine Änderungen
vorgenommen werden und die Kamera darf nicht entfernt werden, weil das System
sonst nicht mehr normal funktionieren kann.
  Verlassen Sie sich nicht zu stark auf die Fernlichtregulierung (HBC) und fahren Sie
vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie
die Umschaltung zwischen Fern- und Abblendlicht manuell vor.


4–131
Beim Fahren
i-ACTIVSENSE
HINWEIS
Der Umschaltzeitpunkt der Scheinwerfer ändert sich unter den folgenden Bedingungen.
Falls die Scheinwerfer nicht richtig umgeschaltet werden, müssen Sie die Umschaltung
zwischen Fern- und Abblendlicht manuell, entsprechend den Sichtverhältnissen und den
Straßen- und Verkehrbedingungen vornehmen.

 Bei Anwesenheit von Lichtquellen, wie Straßenlampen, beleuchteten Plakaten oder
Verkehrssignalen.
  Bei Anwesenheit von lichtreÀ ektierenden Gegenständen in der Umgebung, wie bei
reÀ ektierenden Flächen und Zeichen.

 Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
 Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
 Falls die Scheinwerfer bzw. Schlussleuchten der Fahrzeuge vor Ihnen oder auf der
Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
  Bei ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
be¿ nden.

 Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.


4–132
Beim Fahren
i-ACTIVSENSE

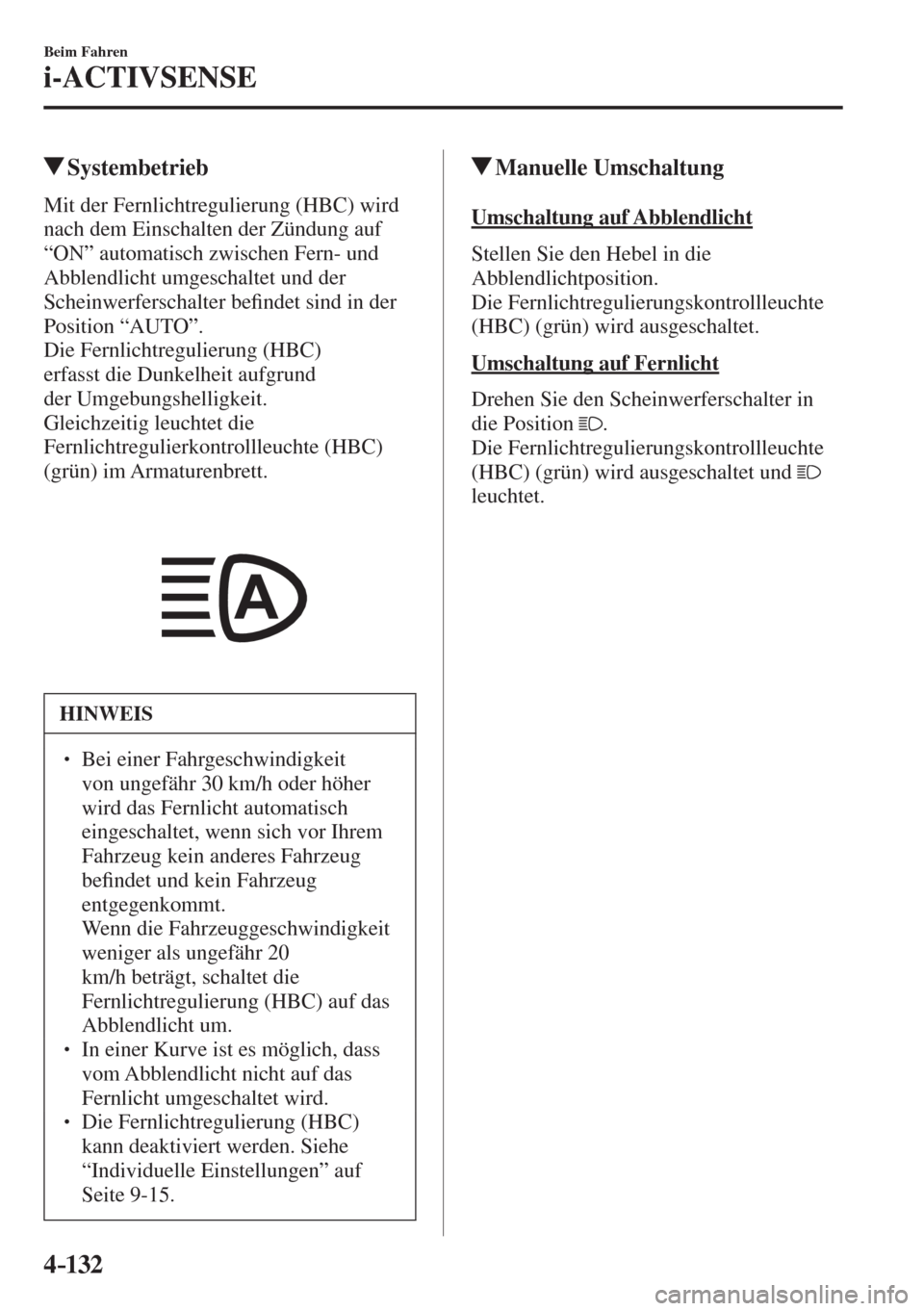

Systembetrieb
Mit der Fernlichtregulierung (HBC) wird
nach dem Einschalten der Zündung auf
“ON” automatisch zwischen Fern- und
Abblendlicht umgeschaltet und der
Scheinwerferschalter be¿ ndet sind in der
Position “AUTO”.
Die Fernlichtregulierung (HBC)
erfasst die Dunkelheit aufgrund
der Umgebungshelligkeit.
Gleichzeitig leuchtet die
Fernlichtregulierkontrollleuchte (HBC)
(grün) im Armaturenbrett.



HINWEIS
  Bei einer Fahrgeschwindigkeit
von ungefähr 30 km/h oder höher
wird das Fernlicht automatisch
eingeschaltet, wenn sich vor Ihrem
Fahrzeug kein anderes Fahrzeug
be¿ ndet und kein Fahrzeug
entgegenkommt.
 Wenn die Fahrzeuggeschwindigkeit
weniger als ungefähr 20
km/h beträgt, schaltet die
Fernlichtregulierung (HBC) auf das
Abblendlicht um.
  In einer Kurve ist es möglich, dass
vom Abblendlicht nicht auf das
Fernlicht umgeschaltet wird.
  Die Fernlichtregulierung (HBC)
kann deaktiviert werden. Siehe
“Individuelle Einstellungen” auf
Seite 9-15 .
Manuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet und

leuchtet.


4–133
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

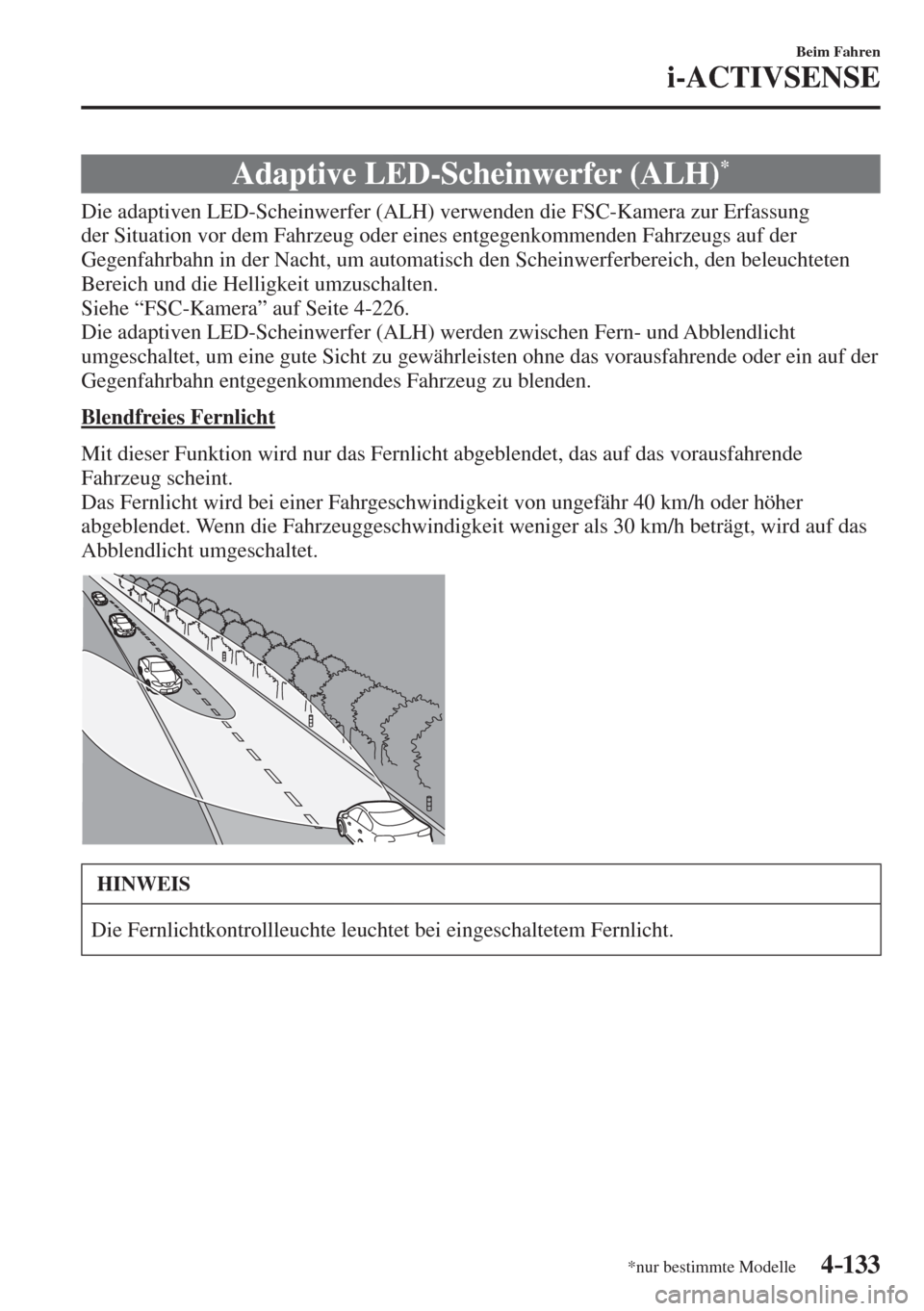

Adaptive LED-Scheinwerfer (ALH) *
Die adaptiven LED-Scheinwerfer (ALH) verwenden die FSC-Kamera zur Erfassung
der Situation vor dem Fahrzeug oder eines entgegenkommenden Fahrzeugs auf der
Gegenfahrbahn in der Nacht, um automatisch den Scheinwerferbereich, den beleuchteten
Bereich und die Helligkeit umzuschalten.
Siehe “FSC-Kamera” auf Seite 4-226 .
Die adaptiven LED-Scheinwerfer (ALH) werden zwischen Fern- und Abblendlicht
umgeschaltet, um eine gute Sicht zu gewährleisten ohne das vorausfahrende oder ein auf der
Gegenfahrbahn entgegenkommendes Fahrzeug zu blenden.
Blendfreies Fernlicht
Mit dieser Funktion wird nur das Fernlicht abgeblendet, das auf das vorausfahrende
Fahrzeug scheint.
Das Fernlicht wird bei einer Fahrgeschwindigkeit von ungefähr 40 km/h oder höher
abgeblendet. Wenn die Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird auf das
Abblendlicht umgeschaltet.


HINWEIS
Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht.


4–134
Beim Fahren
i-ACTIVSENSE

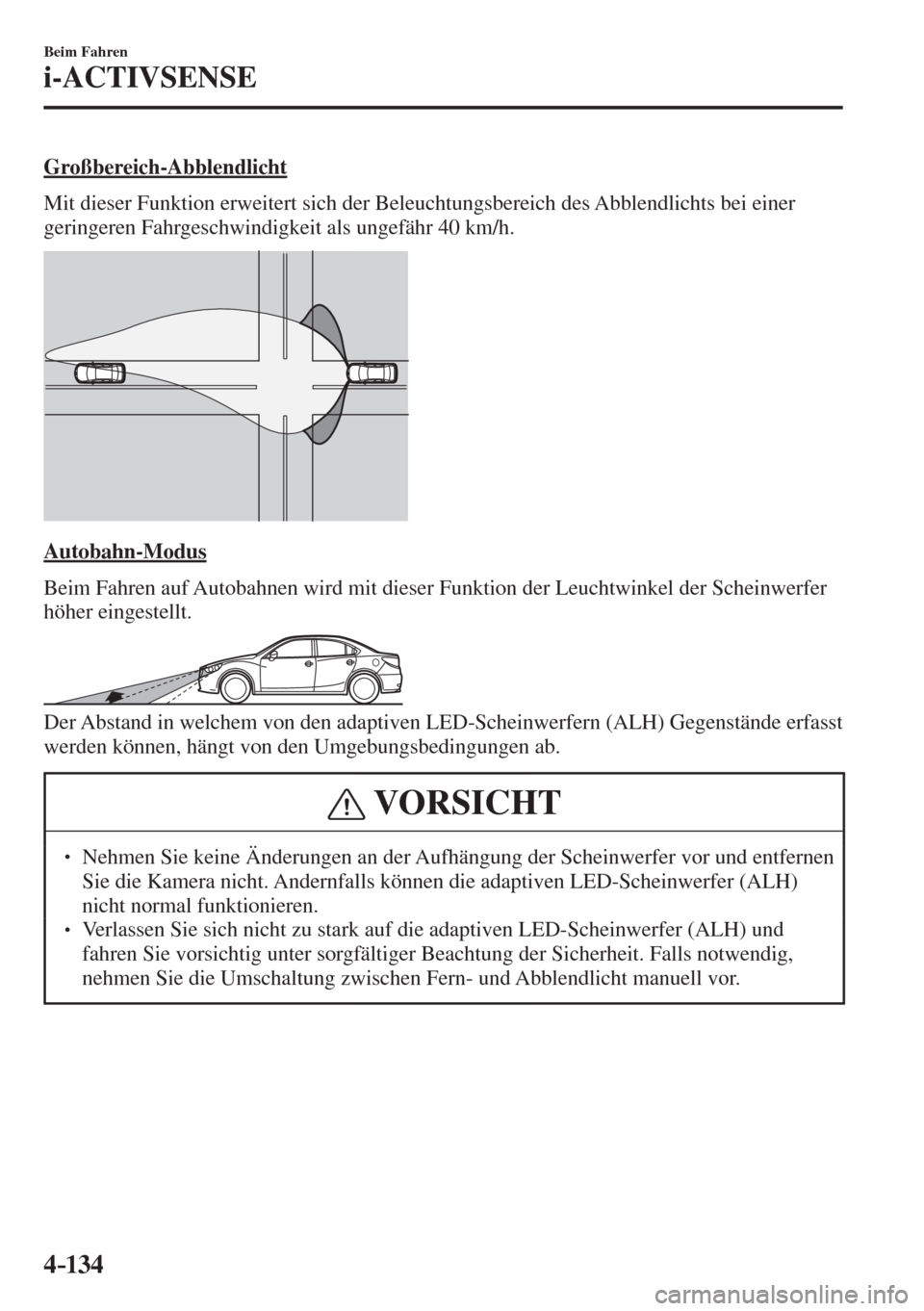

Großbereich-Abblendlicht
Mit dieser Funktion erweitert sich der Beleuchtungsbereich des Abblendlichts bei einer
geringeren Fahrgeschwindigkeit als ungefähr 40 km/h.


Autobahn-Modus
Beim Fahren auf Autobahnen wird mit dieser Funktion der Leuchtwinkel der Scheinwerfer
höher eingestellt.


Der Abstand in welchem von den adaptiven LED-Scheinwerfern (ALH) Gegenstände erfasst
werden können, hängt von den Umgebungsbedingungen ab.
VORSICHT
  Nehmen Sie keine Änderungen an der Aufhängung der Scheinwerfer vor und entfernen
Sie die Kamera nicht. Andernfalls können die adaptiven LED-Scheinwerfer (ALH)
nicht normal funktionieren.
  Verlassen Sie sich nicht zu stark auf die adaptiven LED-Scheinwerfer (ALH) und
fahren Sie vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig,
nehmen Sie die Umschaltung zwischen Fern- und Abblendlicht manuell vor.


4–135
Beim Fahren
i-ACTIVSENSE
HINWEIS
Unter den folgenden Bedingungen funktionieren die adaptiven LED-Scheinwerfer (ALH)
nicht normal. Schalten Sie zwischen Fern- und Abblendlicht entsprechend der Sicht und
der Straßen- und Verkehrsbedingungen um.

 Bei Anwesenheit von anderen Lichtquellen, wie Straßenlampen, beleuchteten Plakaten
oder Verkehrssignalen.
  Bei Anwesenheit von lichtreÀ ektierenden Gegenständen in der Umgebung, wie bei
reÀ ektierenden Flächen und Zeichen.

 Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
 Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
 Falls die Scheinwerfer bzw. Schlussleuchten der vorausfahrenden Fahrzeuge oder der
Fahrzeuge auf der Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
  Bei nicht ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
be¿ nden.

 Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.


4–136
Beim Fahren
i-ACTIVSENSE

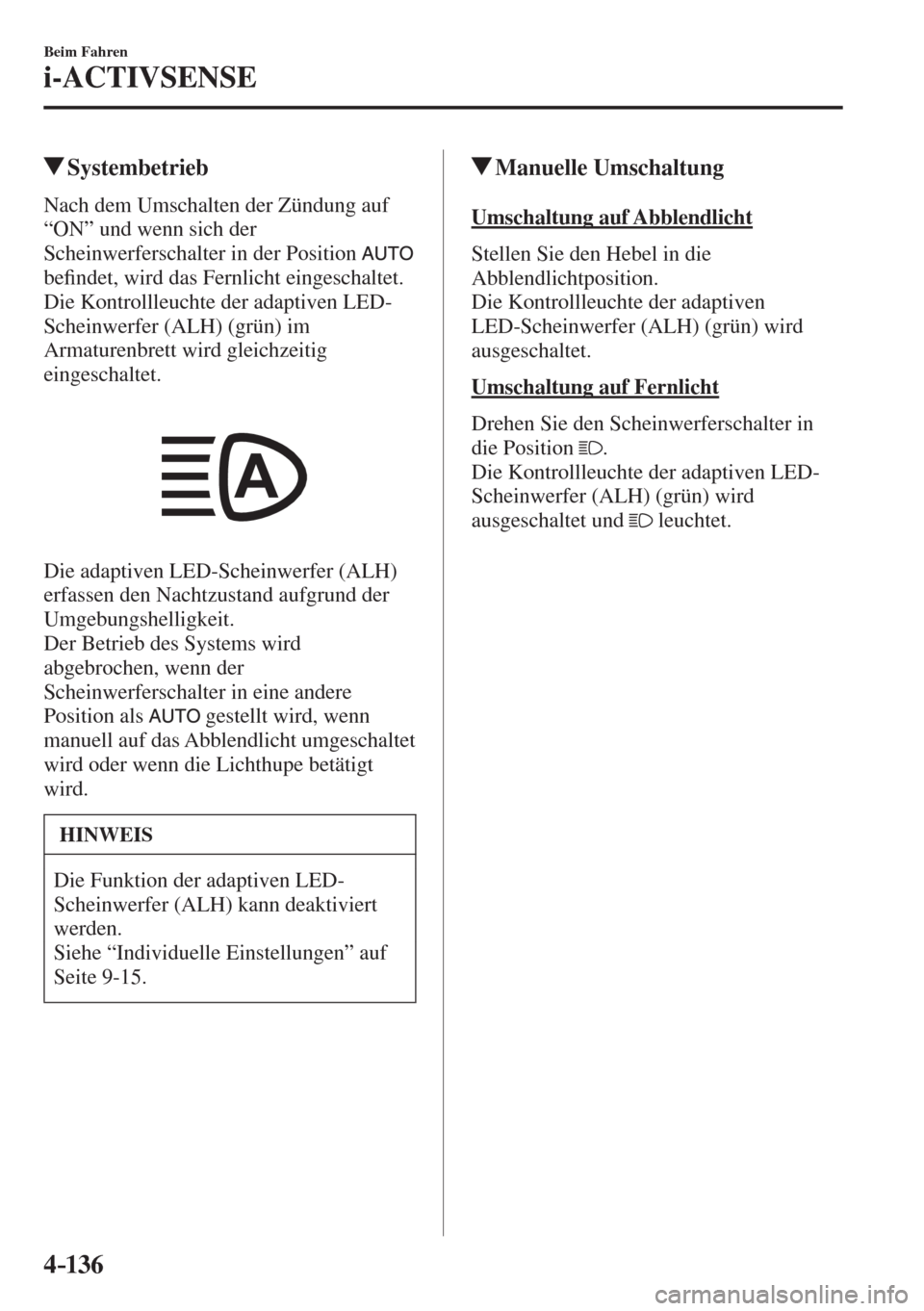

Systembetrieb
Nach dem Umschalten der Zündung auf
“ON” und wenn sich der
Scheinwerferschalter in der Position

be¿ ndet, wird das Fernlicht eingeschaltet.
Die Kontrollleuchte der adaptiven LED-
Scheinwerfer (ALH) (grün) im
Armaturenbrett wird gleichzeitig
eingeschaltet.


Die adaptiven LED-Scheinwerfer (ALH)
erfassen den Nachtzustand aufgrund der
Umgebungshelligkeit.
Der Betrieb des Systems wird
abgebrochen, wenn der
Scheinwerferschalter in eine andere
Position als
gestellt wird, wenn
manuell auf das Abblendlicht umgeschaltet
wird oder wenn die Lichthupe betätigt
wird.
HINWEIS
Die Funktion der adaptiven LED-
Scheinwerfer (ALH) kann deaktiviert
werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-15 .
Manuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Kontrollleuchte der adaptiven
LED-Scheinwerfer (ALH) (grün) wird
ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Kontrollleuchte der adaptiven LED-
Scheinwerfer (ALH) (grün) wird
ausgeschaltet und
leuchtet.


4–137
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Spurhalteassistent (LDWS) *
Mit dem Spurhalteassistent (LDWS) wird der Fahrer darauf aufmerksam gemacht,
dass er von der Fahrspur abweicht. Falls die weißen (gelben) Linien der Fahrspur mit
der FSC-Kamera erfasst werden und das System feststellt, dass das Fahrzeug von der
Fahrspur abweicht, wird der Fahrer durch die blinkende Spurhaltewarnleuchte (LDWS)
und ein akustisches Warnsignal und durch die Multiinformationsanzeige (Fahrzeuge mit
Multiinformationsanzeige) und die Active Driving-Anzeige (Fahrzeuge mit Active Driving-
Anzeige) darauf aufmerksam gemacht.
Siehe “FSC-Kamera” auf Seite 4-226 .
Verwenden Sie den Spurhalteassistent (LDWS) zum Fahren auf Straßen mit weißen (gelben)
Linien.
Falls das Fahrzeug mit einem aktiven Spurhalteassistenten (LAS) ausgerüstet ist, wird
auf aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS) auf Seite 4-184
verwiesen.


FSC-Kamera

Das LDWS OFF-Kontrollleuchte leuchtet, wenn im System eine Störung vorhanden ist.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .

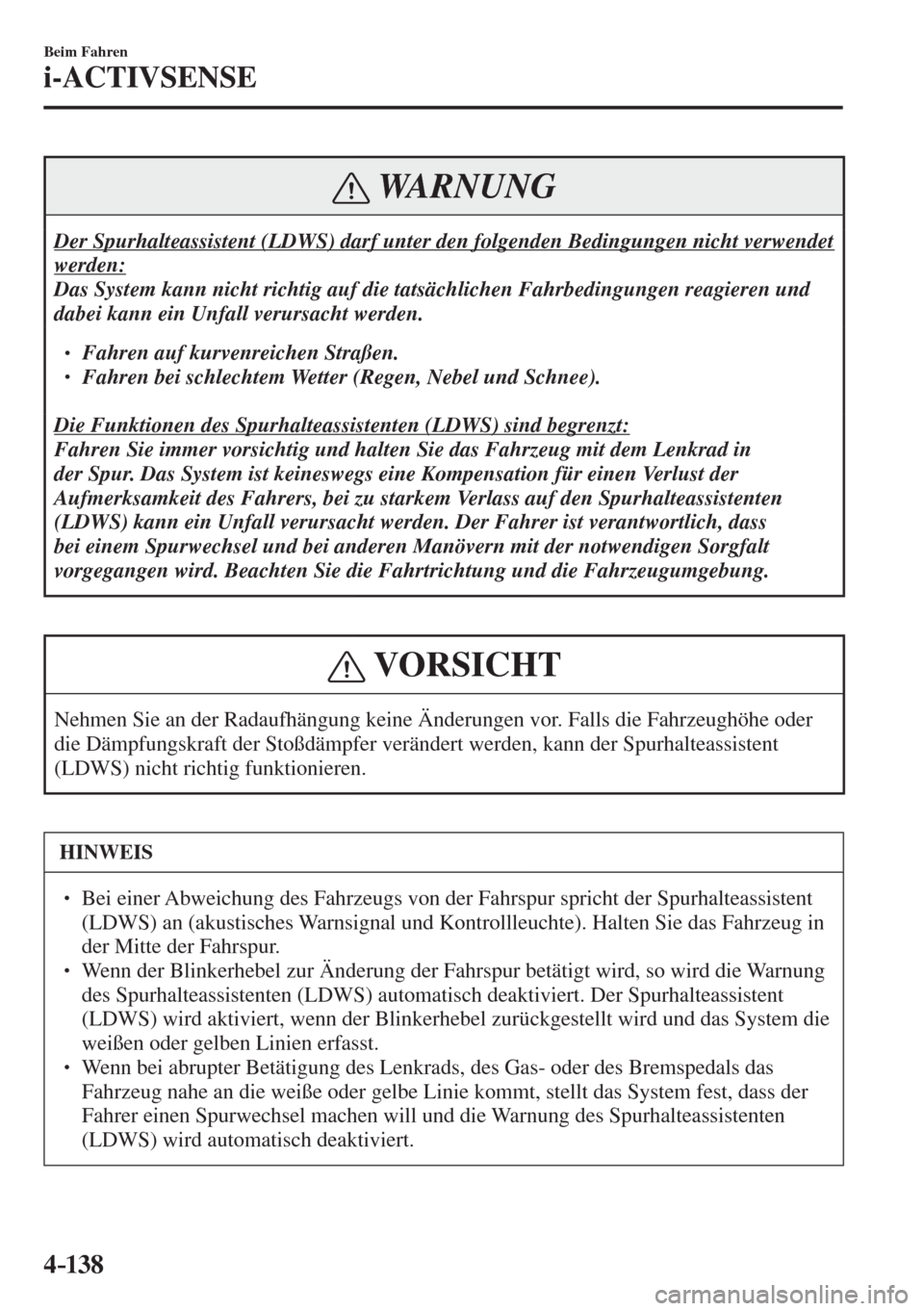

4–138
Beim Fahren
i-ACTIVSENSE
WARNUNG
Der Spurhalteassistent (LDWS) darf unter den folgenden Bedingungen nicht verwendet
werden:
Das System kann nicht richtig auf die tatsächlichen Fahrbedingungen reagieren und
dabei kann ein Unfall verursacht werden.

 Fahren auf kurvenreichen Straßen.
 Fahren bei schlechtem Wetter (Regen, Nebel und Schnee).

Die Funktionen des Spurhalteassistenten (LDWS) sind begrenzt:
Fahren Sie immer vorsichtig und halten Sie das Fahrzeug mit dem Lenkrad in
der Spur. Das System ist keineswegs eine Kompensation für einen Verlust der
Aufmerksamkeit des Fahrers, bei zu starkem Verlass auf den Spurhalteassistenten
(LDWS) kann ein Unfall verursacht werden. Der Fahrer ist verantwortlich, dass
bei einem Spurwechsel und bei anderen Manövern mit der notwendigen Sorgfalt
vorgegangen wird. Beachten Sie die Fahrtrichtung und die Fahrzeugumgebung.
VORSICHT
Nehmen Sie an der Radaufhängung keine Änderungen vor. Falls die Fahrzeughöhe oder
die Dämpfungskraft der Stoßdämpfer verändert werden, kann der Spurhalteassistent
(LDWS) nicht richtig funktionieren.
HINWEIS
  Bei einer Abweichung des Fahrzeugs von der Fahrspur spricht der Spurhalteassistent
(LDWS) an (akustisches Warnsignal und Kontrollleuchte). Halten Sie das Fahrzeug in
der Mitte der Fahrspur.
  Wenn der Blinkerhebel zur Änderung der Fahrspur betätigt wird, so wird die Warnung
des Spurhalteassistenten (LDWS) automatisch deaktiviert. Der Spurhalteassistent
(LDWS) wird aktiviert, wenn der Blinkerhebel zurückgestellt wird und das System die
weißen oder gelben Linien erfasst.
  Wenn bei abrupter Betätigung des Lenkrads, des Gas- oder des Bremspedals das
Fahrzeug nahe an die weiße oder gelbe Linie kommt, stellt das System fest, dass der
Fahrer einen Spurwechsel machen will und die Warnung des Spurhalteassistenten
(LDWS) wird automatisch deaktiviert.
